ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GLI 18V-800 Professional BOSCH

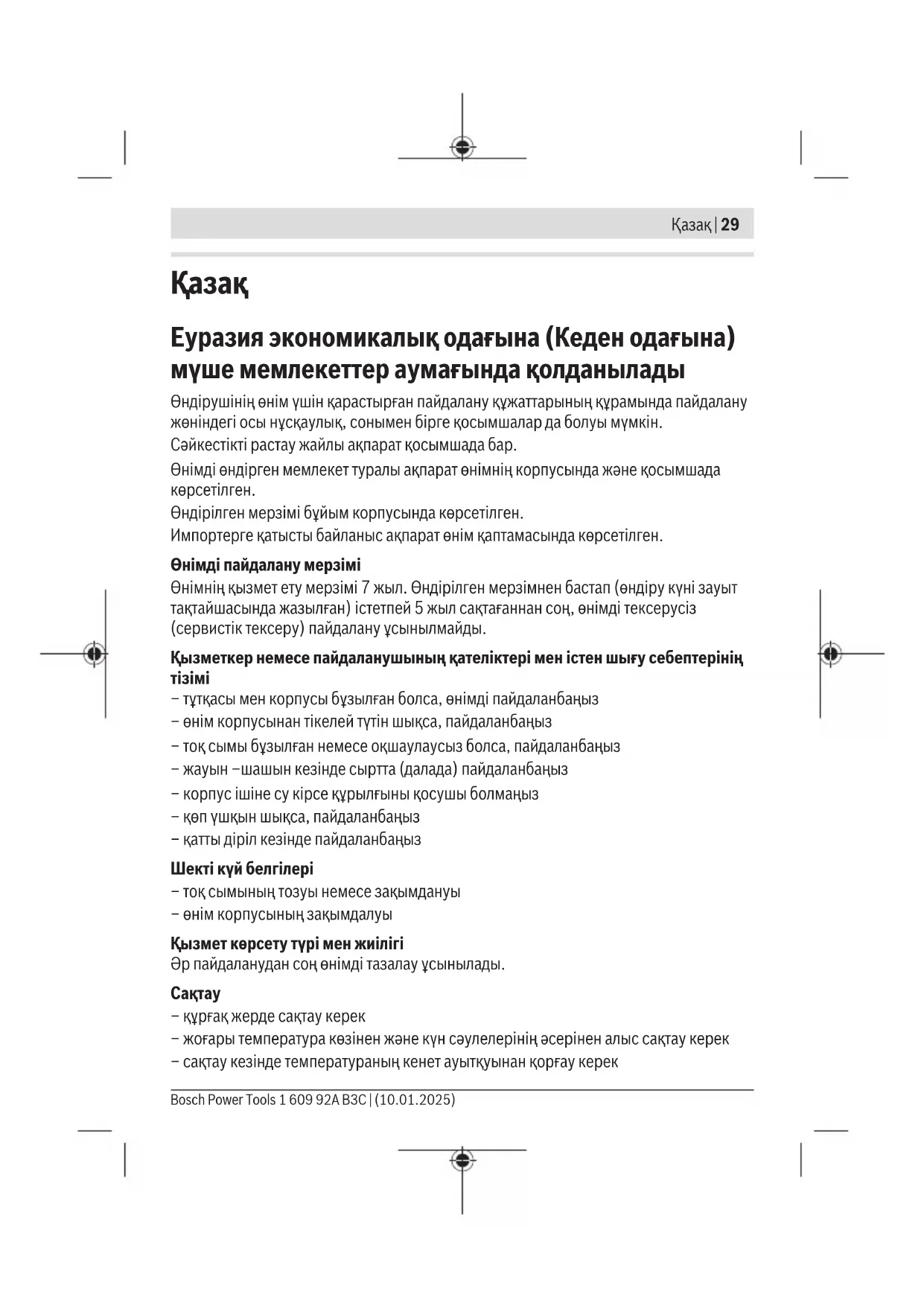

Еуразия экономикалық одағына (Кеден одағына) мүше мемлекеттер аумағында қолданылады Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жөніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін. Сəйкестікті растау жайлы ақпарат қосымшада бар. Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында жəне қосымшада көрсетілген. Өндірілген мерзімі бұйым корпусында көрсетілген. Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген. Өнімді пайдалану мерзімі Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастап (өндіру күні зауыт тақтайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды. Қызметкер немесе пайдаланушының қателіктері мен істен шығу себептерінің

– тұтқасы мен корпусы бұзылған болса, өнімді пайдаланбаңыз – өнім корпусынан тікелей түтін шықса, пайдаланбаңыз – тоқ сымы бұзылған немесе оқшаулаусыз болса, пайдаланбаңыз – жауын –шашын кезінде сыртта (далада) пайдаланбаңыз – корпус ішіне су кірсе құрылғыны қосушы болмаңыз – қөп үшқын шықса, пайдаланбаңыз – қатты діріл кезінде пайдаланбаңыз Шекті күй белгілері – тоқ сымының тозуы немесе зақымдануы – өнім корпусының зақымдалуы Қызмет көрсету түрі мен жиілігі Әр пайдаланудан соң өнімді тазалау ұсынылады.

– құрғақ жерде сақтау керек – жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек – сақтау кезінде температураның кенет ауытқуынан қорғау керек Bosch Power Tools 1 609 92A B3C | (10.01.2025)30 | Қазақ – орамасыз сақтау мүмкін емес – сақтау шарттары туралы қосымша ақпарат алу үшін МЕМСТ15150-69 (шарт1) құжатын қараңыз

– тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады – босату/жүктеу кезінде пакетті қысатын машиналарды пайдалануға рұқсат берілмейді. – тасымалдау шарттары талаптарын МЕМСТ 15150-69 (5шарт) құжатын оқыңыз. Шамдарға арналған қауіпсіздік техникасының

Барлық қауіпсіздік нұсқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нұсқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе ауыр жарақаттануларға алып келуі мүмкін. Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап

u Шамды ұқыпты пайдаланыңыз. Шам өрт және жарылыс қаупін арттыратын қатты жылу шығарады. u Шаммен жарылыс қаупі бар ортада жұмыс істемеңіз. u Шам автоматты түрде өшкеннен кейін, ажыратқышты қайтадан баспаңыз. Аккумулятор зақымдалуы мүмкін. Шамды қайта қоспас бұрын аккумулятордың зарядталғанына және шамның суығанына көз жеткізіңіз. u Тек түпнұсқа Bosch керек-жарақтарын пайдаланыңыз. u Жарықтық көзін алмастыру мүмкін емес. Егер жарық көзі ақаулы болса, шамды толықтай алмастыру керек. u Шаммен кез келген жұмыстарды (мысалы, монтаждау, техникалық қызмет көрсету және т.б.) бастамай тұрып, сондай-ақ шамды тасымалдау және сақтау кезінде аккумуляторды шығарып алыңыз. Ажыратқышты кездейсоқ басқан жағдайда, жарақат алу қаупі туындайды. u Жарық сәулесін адамдарға немесе жануарларға бағыттамаңыз және тіпті алыстан болсын жарық сәулесіне өзіңіз қарамаңыз. u Шамды жол қозғалысы кезінде пайдаланбаңыз. Шамды жол қозғалысында жарықтандыру үшін пайдалануға рұқсат етілмейді. 1 609 92A B3C | (10.01.2025) Bosch Power ToolsҚазақ | 31 0,1 m Шамның және барлық жанып тұрған беттер мен заттар арасындағы минималды аралықты сақтаңыз. Аралық жеткіліксіз болса, жанып тұрған заттар қызып кетуі мүмкін. НАЗАР АУДАРЫҢЫЗ! Шам сәулесіне ұзақ уақыт бойы қарамаңыз. Оптикалық сәулелену көзге зиян тигізуі мүмкін. u Шамды пайдалану кезінде шамның жарық бастиегін жаппаңыз. Пайдалану кезінде шамның жарық бастиегі қызып кетеді және ол әбден қызса, күйіп қалуға әкелуі мүмкін. u Жұмыс орнында шаңның жиналмауын қадағалаңыз. Шаң оңай тұтануы

u Аккумулятор зақымдалған немесе дұрыс пайдаланылмаған жағдайда, одан бу шығуы мүмкін. Аккумулятор жанып немесе жарылып қалуы мүмкін. Таза ауа ішке тартыңыз және шағымдар болса, дәрігердің көмегіне жүгініңіз. Бу тыныс алу жолдарын тітіркендіруі мүмкін. u Аккумулятор дұрыс пайдаланылмаған немесе зақымдалған жағдайда, аккумулятордан сұйықтық ағуы мүмкін. Оған тимеңіз. Кездейсоқ теріге тигенде, сол жерді сумен шайыңыз. Сұйықтық көзге тисе, медициналық көмек алыңыз. Аккумулятордағы сұйықтық теріні тітіркендіруі немесе күйдіруі

u Шеге немесе бұрауыш сияқты ұшты заттар немесе сыртқы әсер арқылы аккумулулятор зақымдануы мүмкін. Бұл қысқа тұйықталуға алып келіп, аккумулятор жануы, түтін шығаруы, жарылуы немесе қызып кетуі мүмкін. u Пайдаланылмайтын аккумуляторды түйіспелерді тұйықтауы мүмкін қыстырғыштардан, тиындардан, кілттерден, шегелерден, винттерден және басқа ұсақ темір заттардан сақтаңыз. Аккумулятор түйіспелерінің арасындағы қысқа тұйықталу күйіктерге немесе өртке әкелуі мүмкін. u Аккумуляторды ашпаңыз. Қысқа тұйықталу қауіпі бар. Аккумуляторды, жылудан, сондай-ақ, мысалы, үздіксіз күн жарығынан, оттан, кірден, судан және ылғалдан қорғаңыз. Жарылыс және қысқа тұйықталу қаупі туындайды. u Аккумуляторлық батареяны тек өндіруші көрсеткен зарядтау құрылғысымен зарядтаңыз. Зарядтау құрылғысы белгілі бір аккумуляторлар түріне арналған, оны басқа аккумуляторларды зарядтау үшін пайдалану өрт қаупін тудырады. Bosch Power Tools 1 609 92A B3C | (10.01.2025)32 | Қазақ u Аккумуляторды тек өндіруші өнімдері үшін пайдаланыңыз. Сол арқылы аккумуляторды қауіпті, артық жүктеуден сақтайсыз. Шамды имплантаттардың және кардиостимулятор немесе инсулин сорғысы сияқты басқа да медициналық құрылғылардың жанына қоймаңыз. Шамның магниті имплантаттардың және медициналық құрылғылардың жұмысына әсер ететін өріс тудырады. u Шамды магниттік дерек тасығыштар мен магнитке сезімтал құрылғылардан алшақ ұстаңыз. Магнит әсері деректердің біржолата жойылуына әкелуі мүмкін. u Шамды бекіткіш магниттердің көмегімен бастан жоғары көтермеңіз. Құрылғыны түсіргенде, жарақаттану қаупі туындайды. u Бекіткіш магнит шамды үздіксіз көтере алатындығын тексеріңіз. Құрылғыны түсіргенде, жарақаттану қаупі туындайды. u Шам магнит немесе ілгектер арқылы бекітілген болса, онда оған қосымша жүк түсірмеңіз және оның берік бекітілгенін тексеріңіз. Магнит және ілгектер аккумуляторы салынған шамды тасымалдауға ғана арналған. Қосымша жүк түсіру салдарынан шам сынуы немесе құлауы мүмкін. u Шам магнит немесе ілгек арқылы бекітілген болса, не шамды, не оны бекітіп тұрған затты жылжытпаңыз. Шам құлауы мүмкін. u Шамды электр сымдарына немесе басқа қауіпті заттарға бекітпеңіз. Өрт және жарақат алу қаупі бар. Өнім және қуат сипаттамасы Пайдалану нұсқаулығының алдыңғы бөлшегінде берілген суреттерге назар

Тағайындалу бойынша қолдану Шам ішкі үй-жайларда тасымалы түрде, кеңістік пен уақыт шектеулерімен жарықтандыруға арналған және бөлмені жалпы жарықтандыру үшін жарамайды. Көрсетілген құрамды бөлшектер Көрсетілген құрамдас бөлшектердің нөмірлері шамның графикалық беттегі көрсетіліміне негізделген. (1) Қосу/өшіру түймесі (2) Шам бастиегі (3)

1 609 92A B3C | (10.01.2025) Bosch Power ToolsҚазақ | 33 (4) Аккумулятор бекіткіші (5) Аккумуляторды босату түймесі

Бейнеленген құрамдас бөлшектер стандарттық жеткізу көлеміне кірмейді. Техникалық мәліметтер Шам GLI18V‑800 Өнім нөмірі 3601D436.. Номиналды кернеу B= 18 Макс. номиналды тұтынылатын қуат Вт 7 Жарықтандыру ұзақтығы, шам. A)B) мин/A-сағ 150 Жалпы жарық ағыны (толық жарықтықта)

лм 800 Зарядтау кезіндегі ұсынылатын қоршаған орта температурасы °C 0...+35 Жұмыс кезіндегі

және сақтау кезіндегі рұқсат етілген қоршаған орта температурасы °C –20...+50 Ұсынылатын аккумуляторлар GBA 18V... ProCORE18V... Ұсынылатын зарядтағыш құрылғылар GAL 18... GAX 18... GAL 36... A) толық жарықтықта (бәсеңдетілген режимде қалған жұмыс уақытынсыз)

20−25°C температурасындаProCORE18V 4.0Ah аккумуляторымен өлшенеді. C) температура <0°C болғанда жұмыс күші шектелген көлемде болады Мәндер өнімге байланысты өзгешеленуі мүмкін, сондай-ақ пайдалану және қоршаған орта шарттарына бағынуы мүмкін. Қосымша ақпаратты мына мекенжай бойынша қараңыз: www.bosch-professional.com/wac. Жарықтандырылған нысандардың түстері басқаша болуы мүмкін. Аккумулятор Bosch компаниясы шамдарды аккумуляторсыз да сатады. Шамыңыздың жеткізілім жиынтығында аккумулятордың бар-жоғын қаптамасынан біліп алуға болады. Bosch Power Tools 1 609 92A B3C | (10.01.2025)34 | Қазақ Аккумуляторды зарядтау u Тек техникалық деректерде жазылған зарядтағыш құрылғыларды пайдаланыңыз. Тек мұндай зарядтағыш құрылғылар шамда пайдаланылатын литий-иондық аккумулятормен үйлесімді. Ескертпе: Литий-ионды батареялар халықаралық тасымалдау ережелеріне сәйкес ішінара зарядталған күйде жеткізіледі.Аккумулятордың толық қуатын пайдалану үшін оны алғаш рет пайдаланудан бұрын толық зарядтаңыз. Аккумуляторды енгізу Зарядталған аккумуляторды аккумулятор бекіткішіне тірелгенше енгізіңіз. Аккумуляторды шығару Аккумуляторды шығару үшін аккумуляторды босату түймесін басыңыз және аккумуляторды электр құралынан тартып шығарыңыз. Бұл ретте күш салмаңыз. Аккумуляторда, аккумуляторды босату түймесі байқаусызда басылып кеткенде, оның түсіп кетуінен қорғайтын 2құлыптау деңгейі бар. Аккумулятор электр құралына орнатулы болса, оны өз орнында серіппе ұстап тұрады. Аккумулятор заряды деңгейінің индикаторы Нұсқау: әр аккумулятор түрінде заряд деңгейінің индикаторы болмайды. Аккумулятор заряды деңгейінің индикаторындағы жасыл түсті жарық диодтары аккумулятордың заряд деңгейін көрсетеді. Қауіпсіздік тұрғысынан заряд деңгейін, шам өшірулі кезде ғана тексеруге болады. Заряд деңгейін көрсету үшін заряд деңгейінің индикаторына арналған немесе түймесін басыңыз. Мұны аккумулятор шығарылғанда да орындауға болады. Заряд деңгейінің индикаторына арналған түймені басқаннан кейін, ешқандай жарық диоды жанбаса, бұл аккумулятордың ақаулы және оны ауыстыру керек екендігін

Аккумулятор түрі GBA 18V... Жарық диоды Қуаты Үздіксіз жарық 3× жасыл 60–100% Үздіксіз жарық 2× жасыл 30–60% Үздіксіз жарық 1× жасыл 5–30% 1 609 92A B3C | (10.01.2025) Bosch Power ToolsҚазақ | 35 Жарық диоды Қуаты Жыпылықтайтын жарық 1× жасыл 0–5% Аккумулятор түрі ProCORE18V... Жарық диоды Қуаты Үздіксіз жарық 5× жасыл 80–100% Үздіксіз жарық 4× жасыл 60–80% Үздіксіз жарық 3× жасыл 40–60% Үздіксіз жарық 2× жасыл 20–40% Үздіксіз жарық 1× жасыл 5–20% Жыпылықтайтын жарық 1× жасыл 0–5% Аккумуляторды оңтайлы пайдалану туралы нұсқаулар Аккумуляторды сұйықтықтардан және ылғалдан қорғаңыз. Аккумуляторды тек –20°C...50°C температура ауқымында сақтаңыз. Аккумуляторды жазда көлікте қалдырмаңыз. Аккумулятордың желдету тесігін жұмсақ, таза және құрғақ қылшақпен мұқият

Пайдалану мерзімінің айтарлықтай қысқаруы аккумулятордың ескіргенін және ауыстыру керектігін білдіреді. Қоқыстарды қайта өңдеу туралы нұсқауларды орындаңыз.

Шамды тұрақты, тегіс бетке қойыңыз. Берік орнатылғанына көз жеткізіңіз. Қосу/өшіруді және жарықтығын орнату Ажыратқыш(1) Функция 1× басу Шамды қосу, төмен жарықтық Bosch Power Tools 1 609 92A B3C | (10.01.2025)36 | Қазақ Ажыратқыш(1) Функция 2× басу Шамды қосу, орташа жарықтық 3× басу Шамды қосу, толық жарықтық 4× басу Шамды өшіру Егер шам 5минуттай күңгірт жарықпен қосылған болса, келесі рет басқан кезде, ол бірден өшіп қалады. Шамды жарық бетімен аккумулятор бекіткішіне(4) қарай жинасаңыз, шам автоматты түрде өшіп қалады. Нұсқау: бұл функцияға магниттік өріс әсер етуі мүмкін. Температураға тәуелді артық жүктемеден қорғаныс Егер жұмыс температурасы рұқсат етілген шамадан асып кетсе, шам өшіп қалады. Шамды суытып, қайта қосыңыз. Пайдалану нұсқаулары Аккумулятор заряды таусылған шам өшпес бұрын, ол 3рет жыпылықтап, азайтылған жарықтықпен жанады. Шам бастиегін айналдыру/аудару Шам бастиегін(2) 21деңгей бойынша 360°-қа айналдыруға және 7 деңгей бойынша ең көбі 180°-қа аударуға болады.

Ілгек(3) шамды ілуге мүмкіндік береді. u Ілгекті нысандарды тарту үшін пайдаланбаңыз. Ілгек немесе шам сынуы

Магниттік бекіткіш Магниттің(7) көмегімен шамды ферромагнитті беттерге бекітуге болады. u Шамды үстіңгі беттерге бекіткен кезде саусағыңызды аккумулятор бекіткішінің артқы жағынан алшақ ұстаңыз. Магниттің қатты тарту күшінің салдарынан саусағыңыз қысылып қалуы мүмкін. Бекіту кезінде сезімтал беттерде сызаттардың пайда болуына жол бермеңіз. 1 609 92A B3C | (10.01.2025) Bosch Power ToolsҚазақ | 37 Техникалық күтім және қызмет Қызмет көрсету және тазалау u Шаммен кез келген жұмыстарды (мысалы, монтаждау, техникалық қызмет көрсету және т.б.) бастамай тұрып, сондай-ақ шамды тасымалдау және сақтау кезінде аккумуляторды шығарып алыңыз. Ажыратқышты кездейсоқ басқан жағдайда, жарақат алу қаупі туындайды. Шамға техникалық қызмет көрсету қажет емес және оның құрамында алмастыру немесе жөндеу керек бөлшектер жоқ. Зақымдарды болдырмау үшін шамның пластик дискісін құрғақ әрі жұмсақ шүберекпен ғана тазалаңыз. Жуғыш заттарды немесе еріткіштерді пайдаланбаңыз. Жарықтық көзін алмастыру мүмкін емес. Егер жарық көзі ақаулы болса, шамды толықтай алмастыру керек. Тұтынушыға қызмет көрсету және пайдалану кеңестері Қызмет көрсету орталық өнімді жөндеу және күтім, сондай-ақ қосалқы бөлшектер туралы сұрақтарыңызға жауап береді. Құрамалық сызбаны және қосалқы бөлшектер бойынша деректерді келесі сайтта таба аласыз: www.bosch-pt.com Құралды пайдалану бойынша кеңес беретін Bosch қызметкерлер тобы өнімдеріміз және оларға арналған қосалқы бөлшектер бойынша сұрақтарыңызға жауап беруге

Сұрақтарыңызды қойғаныңызда және қосалқы бөлшектерге тапсырыс бергеніңізде әрқашан міндетті түрде өнімнің зауыттық тақташасындағы 10-санды өнім нөмірін

Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек “Роберт Бош” фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкелінген өнімдерді пайдалану қауіпті, денсаулығыңызға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады. Сервистік орталықтардың мекенжайларын мұнда таба аласыз: www.bosch-pt.com/serviceaddresses

Ұсынылған литий-иондық аккумуляторлар қауіпті тауарларға қойылатын талаптарға бағынады. Пайдаланушы аккумуляторларды көшеде қосымша құжаттарсыз тасымалдай алады. Bosch Power Tools 1 609 92A B3C | (10.01.2025)38 | ქართული Үшінші тараптар (мысалы, әуе немесе жүк тасымалдау компаниясы) орауышқа және таңбаламаға қойылатын арнайы талаптарды сақтауы керек. Жіберілетін жүкті дайындау кезінде қауіпті жүктерді тасымалдау сарапшыларымен хабарласу керек. Аккумуляторды корпусы зақымдалмаған болса ғана жіберіңіз. Ашық түйіспелерді желімдеңіз және аккумуляторды орамада қозғалмайтындай ораңыз. Қажет болса, қосымша ұлттық ережелерді сақтаңыз. Кәдеге жарату Шамдарды, аккумуляторларды, керек-жарақтар мен қаптамаларды қоршаған орта үшін қауіпсіз жолмен кәдеге жарату орнына жіберу қажет. Шамдар мен аккумуляторларды/батареяларды тұрмыстық қоқысқа тастамаңыз! Аккумуляторлар/батареялар: Литий-иондық: Тасымалдау бөліміндегі нұсқауларды орындаңыз (қараңыз „Тасымалдау“, Бет37).
