LIETOŠANAS INSTRUKCIJA GETS-E 710 Gardol

LV Originālā lietošanas instrukcija Elektriskais atzarotājs

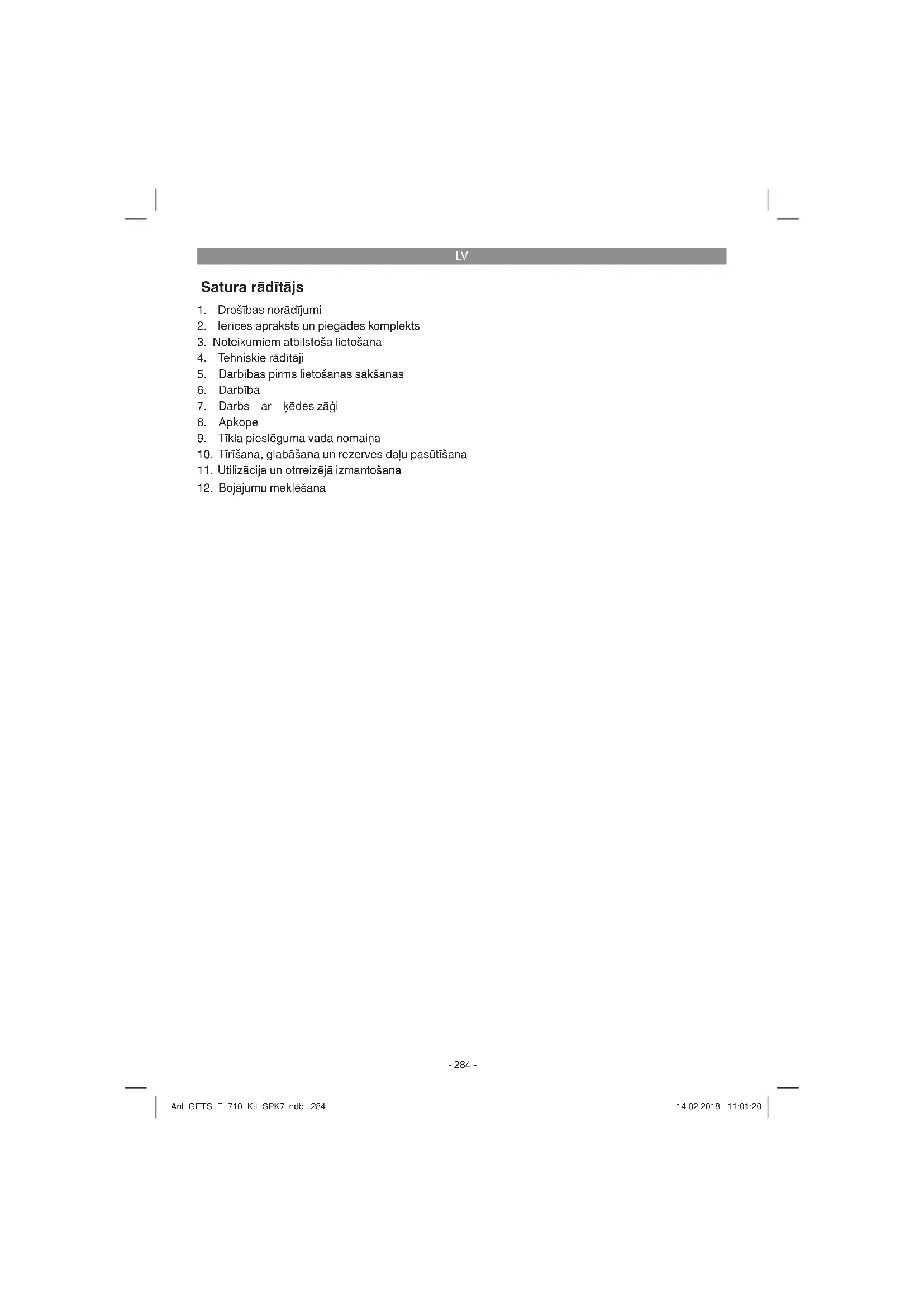

1. Drošības norādījumi
2. lerīces apraksts un piegādes komplekts
3. Noteikumiem atbilstoša lietošana
4. Tehniskie rādītāji
5. Darbības pirms lietošanas sākšanas
6. Darbība
7. Darbs ar kēdes zāgi
8. Apkope
9. Tīkla pieslēguma vada nomaina
10. Tīrīšana, glabāšana un rezerves daļu pasūtīšana
11. Utilizācija un otrreizējā izmantošana
12. Bojājumu meklēšana

LV

Bīstami!

Lietojot ierīces, jāievēro vairāki drošības pasākumi, lai novērstu savainojumus un bojājumus, tāpēc rūpīgi izlasiet šo lietošanas instrukciju / drošības norādījumus. Saglabājiet šo informāciju, lai tā vienmēr būtu pieejama. Ja ierīce ir jānodod citai personali, lūdzu, iedodiet līdzi arī šo lietošanas instrukciju / drošības norādījumus. Ražotājs neuzņemas atbildību par negadījumiem vai zaudējumiem, kas rodas, ja nenem vērā šo instrukciju un drošības norādījumus.

1. Drošības norādījumi

Ar atbilstošajiem drošības norādījumiem iepazīstieties pievienotajā burtnīciņā. Bīstami!

Izlasiet visus drošības norādījumus un instrukcijas. Neievērojot drošības norādījumus un instrukcijas, var gūt elektrisko triecienu, apdegumus un/vai smagas traumas. Uzglabājiet visus drošības norādījumus un instrukcijas, lai tos nepieciešamības gadījumā varētu izmantot nākotnē.

Šī ierīce nav paredzēta tam, lai to lietotu cilvēki (tostarp bērni) ar samazinātu jutību, ierobežotām fiziskām vai garīgām spējām, vai ar pieredzes un/vai zināšanu trūkumu. Bērnus ir jāuzrauga, lai nodrošinātu to, ka viņi nerotalājas ar ierīci.

Uz ierīces izvietoto simbolu skaidrojums (23. att.)

1. Brīdinājums!
2. Pasargājiet ierīci no lietus un slapjuma!
3. Pievērsiet uzmanību kritošiem un izmestiem priekšmetiem.
4. levērojiet drošu attālumu.
5. Pirms lietošanas sākšanas izlasiet lietošanas instrukciju!
6. Lietojiet acu/galvas aizsargus un trokšnu slāpēšanas austiņas!
7. Lietojiet aizsargcimdus!
8. Valkājiet stabilus apavus!
9. Ja vads ir ticis bojāts vai pārgriezts, nekavējoties atvienojiet kontaktdakšu no elektrotikla!
10. Dzīvības apdraudējums ar elektriskās strāvas triecienu. Attālumam līdz strāvas vadiem jābūt vismaz 10 m!
11. Kēdes kustības un kēdes zobu virziens
12. Maksimālais zāgēšanas garums/ķēdes ātrums

2. lerīces apraksts un piegādes komplekts

2.1 lerīces apraksts (1. attēls)

1. Aizsargpärsegs
2. leslēgšanas un izslēgšanas slēdzis
3. leslēgšanas blokētājs
4. Elektrotikla vads
5. Plecu siksna ar drošības atblokētāju
6. Turēšanas virsma
7. Teleskopiskās caurules blokētājs
8. Papildu rokturis
9. Savienotājdetaļa
10. Augšējā teleskopiskā caurule ar motora kor- pusu
11. Sliede
12. Zāga kēde
13. Sliedes aizsargs
14. Teleskopiskās caurules pagarinājums
15. Gurnu siksna ar ierīces stiprinājumu

2.2 Piegādes komplekts

Lūdzam pārbaudīt, vai prece ir piegādāta pilnībā atbilstoši piegādes komplektācijas aprakstam. Ja preces komplektācija nav pilnīga, lūdzam vērsties mūsu apkopes centrā vai tirdzniecības vietā, kur Jūs ierīci iegādājāties, piecu darba dienu laikā no preces iegādes brīža, uzrādot derīgu pirkuma dokumentu. Lūdzam nemt vērā garantijas tabulu, kas ir pievienota šīs instrukcijas beigās sadaļā, kurā sniegta informācija par apkalpošanu.

• Atveriet iepakojumu un uzmanīgi izņemiet no tā ierīci.
• Nonemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīces un piederumu daļas transportēšanas laikā nav bojātas.
• Pēc iespējas uzglabājiet iepakojumu līdz garantijas termina beigām.

Bīstami!

Ierīce un iepakojuma materiāls nav bērnu rotaļlietas! Bērni nedrikst rotaļāties ar plastikāta maisiniem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

• Originālā lietošanas instrukcija

• Drošības norādījumi

LV

3. Noteikumiem atbilstoša lietošana

Kēdes zāgis ar teleskopisko kātu ir paredzēts koku atzarošanas darbiem. Tas nav piemērots apjomīgiem zāgēšanas darbiem un koku gāšanai, kā arī citu materiālu, kas nav koks, zāgēšanai.

lerīci drīkst izmantot tikai paredzētajiem mērkiem. Ikviena lietošana, kas pārsniedz minētos mērkus, nav noteikumiem atbilstoša. Par visa veida bojājumiem vai savainojumiem ir atbildīgs lietotājs/operators, nevis ražotājs.

Lüdzam çemt vērā to, ka mūsu ierīces atbilstoši priekšrakstam nav konstruētas profesionālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemsimies nekādu garantiju, ja ierīce izmantota komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī tamlīdzīgos papilddarbos.

4. Tehniskie rādītāji

Tikla spriegums: 230 V \~ 50 Hz

Nominālā jauda: 710 W

Sliedes garums: 200 mm

Maks. zāgējuma garums: 180 mm

Kēdes solis: 3/8", 33 zobi

Kēdes biezums: (0,043") 1,1 mm

Kēdes zvaigznīte: 5 zobi, 3/8"

Zāgēšanas ātrums ar nominālo

apgriezienu skaitu: 13 m/s

Ellas tvertnes iepildes apjoms: .... 110 cm ^2

Neto svars bez sliedes un kēdes:....4,3kg

Kēde: „Oregon 90JG033X”,

Aizsardzības klase: ...... II回

Bīstami!

Troksnis un vibrācijas

Trokšnu un vibracijas vērtības ir aprēkinātas atbilstoši EN ISO 11680-1.

Trokšna spiediena limenis L _pA ...... 93,9 dB(A)

Klūda K _pA 3 dB

Trokšna jaudas limenis L_WA 104,9 dB(A)

Klūda K _WA 3 dB

Garantētais skaņas jaudas

Iimenis L_WA 106 dB(A)

Lietojiet trokšnu slāpēšanas austinas.

Trokšnu iedarbība var izraisīt dzirdes zudumu.

Vibrācijas summārās vērtības (triju virzienu vektoru summa) ir aprēkinātas atbilstoši EN ISO 11680-1.

Rokturis ir noslogots

Vibrāciju emisijas vērtība a_h=1,537 m/s^2

Klūda K = 1,5 m/s²

Norādītā vibrāciju emisijas vērtība ir izmērīta atbilstoši standartizētai pārbaudes metodei un var mainīties atkarībā no elektroierīces izmantošanas veida, kā arī iznēmuma gadījumos pārsniegt norādīto vērtību.

Norādīto vibrāciju emisijas vērtību var izmantot, lai salīdzinātu vienu elektroierīci ar citu.

Norādīto vibrāciju emisijas vērtību var izmantot arī iepriekšējai kaitējuma novērtēšanai.

Nodrošiniet, lai trokšna rašanās un vibrācijas būtu minimālas!

- Izmantojiet tikai ierīces, kas ir nevainojamā kārtībā.

• Regulāri apkopiet un tīriet ierīci.

• Savu darba veidu pielāgojiet ierīcei.

• Nepārslogojiet ierīci.

- Nepieciešamības gadījumā lieciet veikt ierīces pārbaudi.

- Izslēdziet ierīci, kad no nelietojat.

Strādājiet cimdos.

Uzmanību!

Atlikušie riski

Pat ja lietojat šo elektroierīci atbilstoši noteikumiem, vienmēr saglabājas atlikušie riski. Elektroierīces konstrukcijas un izpildījuma dēl var rasties šādi riski:

1. plaušu bojājumi, ja netiek lietota piemērota putekļu aizsargmaska;

2. dzirdes bojājumi, ja netiek lietoti piemēroti ausu aizsargi;

3. veselības kaitējumi, ko izraisa plaukstu un roku vibrācijas, ja ierīci lieto ilgāku laiku, kā arī ja to lieto neatbilstoši un pienācīgi neapkopj.

LV

5. Darbības pirms lietošanas sākšanas

Pirms ierīces pieslēgšanas pārliecinieties, ka parametri uz datu plāksnītes atbilst tīkla parametriem.

Bridinājums!

Pirms ierīcei veicat kādus regulējumus, vienmēr atvienojiet kontaktdakšu no elektrotikla.

Brīdinājums! Kēdes zāgi pievienojiet strāvas tiklam tikai tad, kad zāgis ir pilnībā samontēts un ir noregulēs kēdes spriegojums. Veicot darbus kēdes zāgim, vienmēr strādājiet aizsargcimdos, lai izvairītos no traumām. Visas daļas rūpīgi izsainojiet un pārbaudiet to pilnīgumu (1. att.).

5.1. Teleskopiskās caurules savienošana (2. att.)

levietojiet augšējo teleskopisko cauruli savienotājdetaļa. levērojiet, lai atsperotā tapa (L poz.) nofiksētos tai paredzētajā caurumā (M poz.) savienotājdetaļa. Pēc tam pievelciet zvaigžņveida skrūvi (F).

5.2. Sliedes un zāga kēdes montāža

• Atskrūvējiet kēdes zvaigznītes pārsega stiprinātājskrūvi (C) (3. att.).
  • Nonemiet kēdes zvaigznītes pārsegu.
• levietojiet kēdi sliedes rotējošajā gropē, kā parādīts attēlā (4. att./A poz.).
• Sliedi un kēdi ievietojiet kēdes zāga stiprinājumā, kā parādīts attēlā (5. att.). Turklāt aplieciet kēdi ap mazzobratu (5. att./B poz.).
• Piestipriniet kēdes zvaigznītes pārsegu (6. att./C poz.) un ar roku nostipriniet stiprinātājskrūvi.

Uzmanību! Pieskrūvējiet stiprinātājskrūvi līdz ga-lam tikai pēc kēdes spriegojuma noregulēšanas (skat. 5.3. punktu).

5.3. Zāga kēdes spriegošana

Uzmanību! Pirms pārbaudes un regulēšanas darbiem vienmēr atvienojiet kontaktdakšu no elektrotīkla. Veicot darbus kēdes zāgim, vienmēr strādājiet aizsargcimdos, lai izvairītos no traumām.

• Atskrūvējiet kēdes zvaigznītes pārsega stiprinātājskrūvi par dažiem apgriezieniem (3. att.).

- Ar kēdes savilcējskrūvi noregulējiet kēdes spriegojumu (7. att./D poz.). Griežot uz labo

pusi, kēdes spriegojums tiek pastiprināts, griežot uz kreiso pusi, kēdes spriegojums tiek samazināts. Zāga kēde ir pareizi nospriegota, ja sliedes vidusdaļā to var pacelt par apm. 2 mm (8. att.).

- Pieskrūvējiet kēdes zvaigznītes pārsega stiprinātājskrūvi (C) (6. att.).

Uzmanību! Visiem kēdes posmiem pienācīgi jāatrodas sliedes vadgropē.

Norādījumi par kēdes spriegošanu

Zāga kēdei ir jābūt pareizi nospriegotai, lai garantētu drošu darbību. Zāga kēdes optimālais spriegojums tiek sasniegts tad, ja sliedes vidusdalā to var pacelt par 2 mm. Tā kā zāgēšanas laikā zāga kēde sakarst un tādējādi var mainīties tās garums, lūdzu, ik pēc 10 min. pārbaudiet kēdes spriegojumu un, ja nepieciešams, noregulējiet to. Sis noteikums paši attiecas uz jaunām zāga kēdēm. Pabeidzot darbu, atspriegojiet zāga kēdi, jo atdziestot tā saīsinās. Tādējādi tiks novērsta kēdes bojāšanās.

5.4. Zāga kēdes ellošana

Uzmanību! Pirms pārbaudes un regulēšanas darbiem vienmēr atvienojiet kontaktdakšu no elektrotīkla. Veicot darbus kēdes zāgim, vienmēr strādājiet aizsargcimdos, lai izvairītos no traumām.

Uzmanību! Nekad nelietojiet kēdi bez zāga kēdes ellas! Kēdes zāga lietošana bez zāga kēdes ellas vai par minimālo atzīmi zemāks ellas līmenis izraisa kēdes zāga sabojāšanos.

Uzmanību! levērojiet temperatūras režīmu. Atškirīgos apkārtējā gaisa temperatūras apstāklos ir vajadzīgas smērvielas ar loti atškirīgu viskozitāti. Zemās temperatūrās ir nepieciešamas škidri plūstošas ellas (ar zemu viskozitāti), lai izveidotu pietiekamu ellośanas kārtīna. Ja to pašu ellu izmantosiet ari vasarā, tad augstākas temperatūras iedarbībā tā pati par sevi turpinās sašķidrināties. Tādējādi ellośanas kārtīna var norauties, savukārt kēde var pārkarst un sabojāties. Turklāt smērella sadeg un rada nevajadzīgu piesārnojumu ar kaitīgām vielām.

Ellas tvertnes uzpilde (9–10. att.)

• Novietojiet kēdes zāgi uz līdzenas virsmas.
- Notīriet tvertni ap ellas tvertnes vāciņu (21. att.) un pēc tam atveriet vāciņu.
- Uzpildiet tvertni (20. poz.) ar zāga kēdes ellu. Turklāt uzmaniet, lai tvertnē neiekļūtu netīrumi un tie neaizsprostotu ellas sprauslu.

LV

• Aizveriet ellas tvertnes vāciņu (21. poz.).

5.5. Papildu roktura iestatīšana (11. att.)

a) Papildu roktura slīpuma iestatīšana. Atveriet (a) fiksatoru (F). Iestatiet papildu roktura (8) vēlamo slīpumu. Aizveriet (b) fi ksatoru (F).

b) Papildu roktura pārbīde. Atveriet (a) fiksatoru (F) un pārbīdiet papildu rokturi (8) vēlamajā vietā. Aizveriet (b) fi ksatoru (F).

5.6. Teleskopiskās caurules pagarināšana

• Atveriet aizsargpārsegu (12. att./1. poz.).
- levērojiet vadgropes pozīciju (12. att./R poz.) un ievietojiet teleskopiskās caurules pagarinājumu (14) stiprinājumā.
- Lai fiksētu teleskopiskās caurules pagarinājumu, pagrieziet to par 90° pulkstenrādītāju kustības virzienā, līdz dzirdams klikšķis (13. att.).
- Lai noņemtu teleskopiskās caurules pagarinājumu, pagrieziet fiksācijas ratu (14. att./S poz.) uz aizmuguri un vienlaikus teleskopisko pagarinājumu par 90° pretēji pulkstenrādītāju kustības virzienam (14. att.). Noslēdziet stiprinājumu ar aizsargpārsegu.

Norāde. Izmantojiet teleskopiskās caurules pagarinājumu tikai kopā ar gurnu siksnu (1. att./15. poz., skat. 6.2. punktu).

6. Darbība

6.1. Plecu siksnas uzlikšana

Uzmanību! Darba laikā vienmēr lietojiet plecu siksnu. Pirms plecu siksnas atbrīvošanas vienmēr izslēdziet ierīci. Pastāv traumu risks.

1. Iekabiniet karabīnes āki (15. att./T poz.) siks-nas turētājā.
2. Uzlieciet plecu siksnu pār plecu.
3. Iestatiet siksnas garumu tā, lai siksnas turētājs atrastos gurnu augstumā.

Norāde.

Plecu siksna ir aprikota ar drošības atblokētāju (15. att./U poz.), ar kuru plecu siksnu, piemēram, bīstamā situācijā, var ātri atbrīvot no ierīces. Šim nolūkam pavelciet uz leju drošības atblokētāju (U).

6.2. Gurnu siksnas uzlikšana (16. att.)

Lai droši lietotu teleskopiskās caurules pagarinājumu, ir nepieciešama gurnu siksna ar ierīces stiprinājumu. Aplieciet gurnu siksnu ap gurniem un noregulējiet, lai tā stingri pieklautos. lerīces stiprinājumā var atbalstīt teleskopiskās caurules pagarinājumu.

6.3. Teleskopiskās caurules iestatīšana (17. att.)

1. Atveriet (a) teleskopiskās caurules fiksatoru (7).
2. Izvelciet augšējo teleskopisko cauruli, ja tas nepieciešams darba augstumam.
3. Aizveriet (b) teleskopiskās caurules fiksatoru (7).

6.4. Pieslēgšana elektroapgādei

• Tīkla vadu pievienojiet piemērotam pagarinātājam. Uzmaniet, lai pagarinātājs atbilstu kēdes zāga jaudai.
• Pagarinātāju nodrošiniet pret stiepes spēkiem un nejaušu atvienošanu, kā paradīts 18. attēlā.
• Pagarinātāju pievienojiet pie kontaktligzdas ar zemējuma kontaktu, kas ir ierīkota atbilstoši noteikumiem. Mēs iesakām izmantot vadu signālkrāsā (sarkanā vai dzeltenā). Tas mazina nejauša bojājuma risku, ko rada kēdes zāgis.

6.5. leslēgšana/izslēgšana

leslēgšana

• Turiet kēdes zāga rokturus ar abām rokām (īkškis zem papildu roktura).
• Pārbīdiet ieslēgšanas blokētāju (19. att./3. poz.) uz priekšu un turiet.
• leslēdziet kēdes zāgi ar ieslēgšanas/izslēgšanas slēdzi (19. att./2. poz.). Tagad varat atlaist ieslēgšanas blokētāju.

Izslēgšana

Atlaidiet ieslēgšanas/izslēgšanas slēdzi (19. att./2. poz.). Kad pārtraucat darbu, vienmēr atvi- enojiet kontaktdakšu no elektrotikla.

7. Darbs ar kēdes zāgi

Sagatavošana

Katreiz pirms lietošanas un iespējamu bojājumu gadījumā pārbaudiet turpmāk minēto, lai varētu droši strādāt.

Kēdes zāga stāvoklis

Pirms darba sākuma pārbaudiet, vai kēdes zāga korpusam, tīkla vadam, zāga kēdei un sliedei nav kādu bojājumu. Nekad nesāciet lietot

LV

acīmredzami bojātu ierīci.

Ellas tvertne

Pirms darba sākuma pārbaudiet ellas tvertnes piepildījuma līmeni. Arī darba laikā pārbaudiet, vai vienmēr ir nodrošināts pietiekams ellas daudzums. Nekad nelietojiet zāgi, ja tajā nav ellas vai ellas līmenis ir zemāks par minimālo atzīmi, lai nepieļautu kēdes zāga bojājumus. Ar vienu ellas piepildīšanas reizi vidēji pietiek 10 minūtēm atkarībā no pārtraukumiem un slodzes.

Zāga kēde

Pirms darba sākuma pārbaudiet zāga kēdes spriegojumu un zubo stāvokli. Jo asāka ir zāga kēde, jo vieglāk un kontrolējamāk ir vadīt kēdes zāgi. Tas pats attiecas arī uz kēdes spriegojumu. Arī darba laikā ne retāk kā ik pēc desmit minūtēm pārbaudiet kēdes spriegojumu, lai paaugstinātu savu drošības līmeni. Atcerieties, ka īpaši jaunas zāga kēdes vairāk izstiepjas.

Darba apgērbs

Noteikti valkājiet atbilstošu, cieši piegulošu darba apgērbu – aizsargkombinezonu, cimdus un aiz-sargapavus.

Ausu aizsargi un aizsargbrilles

Lietojiet aizsargkiveri ar iebūvētu ausu un sejas aizsargu. Tā pasargā no kritošiem un atpakalsitošiem zariem.

Drošs darbs

• Lai garantētu drošu darbu, jāievēro maks. 60° darba lenkis.
• Nekad nestāviet zem zāgējamā zara.
• Esiet uzmanīgi, zāgējot nospriegotus zarus un koksnī, kurai rodas īpaši daudz skaidu.
• Iespējams traumu risks, ko rada krītoši zari un izmestas koksnes daļas!
• Kad ierīce darbojas, bīstamajā zonā nedrīkst atrasties personas un dzīvnieki.
• Pieskaroties augstspreguma vadiem, ierice nav aizsargāta pret elektrības triecieniem. levērojiet vismaz 10 m attālumu līdz strāvu vadošiem vadiem. Rodas dzīvības apdraudējums ar elektrības triecienu!
• Nogāzē vienmēr stāviet augstāk vai sānis no zāgējamā zara.
• Turiet ierīci iespējami tuvu kermenim. Tā būs iespējams nodrošināt vislabāko līdzsvaru.

Zāgēšanas tehnika

• Atzarošanas laikā turiet ierīci maksimāli 60° lenkī attiecībā pret horizontālu līmeni, lai jūs neskartu krītošs zars (22. att.).
• Vispirms nozāgējiet koka apakšējos zarus. Tā tiks atvieglota nozāgētu zaru krišana.
• Pēc zāgējuma pabeigšanas lietotājs strauji izjūt zāga svaru, jo tas vairs nebalstās uz zara. Rodas risks zaudēt kontroli pār zāgi.
• Izvelciet zāgi no zāgējuma tikai ar strādājošu zāga kēdi. Tā izvairīsieties no iesprūšanas.
• Nezāgējiet ar sliedes galu.
• Nezāgējiet paplašinātajā zara pamatnē. Tas kavē koka brūces dzīšanu.

Mazu zaru zāgēšana (20. att.)

Pielieciet zāga atdures virsmu pie zara. Tā izvairīsieties no zāga grūdienveida kustībām zāgēšanas sākumā. Virziet zāgi cauri zaram ar vieglu spiedienu no augšas uz leju.

Lielu un garu zaru zāgēšana (21. att.)

Lliiem zariem veiciet atslogošanas zāgējumu. Vispirms ar sliedes augšpusi iezāgējiet no apakšas uz augšu 1/3 zara diametra (a). Pēc tam ar sliedes apakšpusi zāgējiet no augšas uz leju līdz pirmajam zāgējumam (b).

Garus zarus zāgējiet pa posmiem, lai kontrolētu nokrišanas vietu.

Atsitiens

Ar atsitienu saprot strādājoša kēdes zāga pēkšņu atlēkšana uz augšu un atlēkšanu atpakaļ. Tā iemesli visbiežāk ir pieskaršanās sagatavei ar sliedes galu vai zāga kēdes iestrēgšana.

Atsitiena gadījumā pēkšņi parādās liels spēks. Tādēl kēdes zāgis visbiežāk reagē nekontrolējami. Tā sekas bieži ir strādnieku vai tiem apkārt esošo cilvēku smagas traumas.

Vislielākais atsitiena risks ir tad, kad pieliekat zāgi sliedes gala daļā, jo tur ir visspēcīgākā sviras darbība. Tādēļ vienmēr pielieciet zāgi pēc iespējas plakani.

Uzmanību!

• Vienmēr nodrošiniet pareizu kēdes spriego-jumu!
• Lietojiet tikai tādus kēdes zāgus, kas darbojas nevainojami!
• Strādājiet tikai ar tādu zāga kēdi, kas ir uzasināta atbilstoši noteikumiem!
• Nekad nezāgējiet ar sliedes augšmalu vai galu!
• Kēdes zāgi vienmēr turiet tikai ar abām rokām!

LV

Nospriegotas koksnes zāgēšana

Koksnes, kas ir nospriegota, zāgēšana prasa īpašu piesardzību! Nospriegotā koksne, kuru zāgēšanas rezultātā atbrīvo no sprieguma, dažreiz reagē pilnīgi nekontrolējami. Tas vār izraisīt vissmagākās traumas vai pat nāvi. Šādus darbus drīkst veikt tikai sagatavoti speciaalisti.

8. Apkope

8.1. Zāga kēdes un sliedes nomaina

Sliede jānomaina, ja sliedes vadgrope ir nodilusi. Rīkojieties, kā norādīts nodalā „Sliedes un zāga kēdes montāža”!

Norāde.

Izmantojiet sliedi „Oregon 084LNEA041“ tikai kopā ar zāga kēdi „Oregon 90JG033X“ vai „90PX033X“ vai sliedi „Oregon 080NDEA041“ tikai saistībā ar zāga kēdi „Oregon 91P033X“.

8.2. Kēdes automātiskās ellošanas pārbaude

Regulāri pārbaudiet kēdes automatiskās ellośanas darbību, lai novērstu sliedes un zāga kēdes pārkarśanu un līdz ar to šo daļu sabojāšanos. Šim nolūkam sliedes galu pagrieziet pret gludu virsmu (dēli, koka aizgriezumu) un laujiet kēdes zāgim darboties. Ja šā procesa laikā parādās pieaugošas ellas pēdas, kēdes automatiskā ellošana darbojas nevainojami. Ja manāmas ellas pēdas neparādās, lūdzu, izlasiet atbilstošos norādījumus nodaļā „Bojājumu meklešana“! Ja arī šie norādījumi nepalīdz, tad vērsieties mūsu servisā vai līdzīgā kvalificētā darbnīcā.

Uzmanību! Turklāt neaizskariet virsmu. levērojiet pietiekami drošu attālumu (apm. 20 cm).

8.3. Zāga kēdes asināšana

Darbs ar kēdes zāgi ir efektīvs tikai tādā gadījumā, ja zāga kēde ir labā stāvoklī un ir asa. Tādejādi samazinās arī atsitiena risks. Zāga kēdi var uzasināt pie jebkura tirdzniecības pārstāvja. Nemēginiet paši asināt zāga kēdi, ja jums nav piemērota instrumenta un nepieciešamās pieredzes.

9. Tīkla pieslēguma vada nomaiņa

Bīstami!

Ja šīs ierīces tīkla pieslēguma vads tiek sabojāts, ražotājam vai servisa dienestam, vai atbilstoši kvalificētai personai tas ir jānomaina, lai izvairītos no iespējamā apdraudējuma.

10. Tīrīšana, glabāšana un rezerves daļu pasūtīšana

Pirms glabāšanas veiciet tīrīšanas un apkopes darbus.

10.1. Tīrīšana

• Regulāri tīriet spriegošanas mehānismu, izpūšot to ar gaisu vai notīrot ar suku. Tīrīšanai neizmantojiet nekādus instrumentus.
• Nodrošiniet, lai rokturi būtu bez ellas, lai tiem vienmēr būtu droša satvere.
  Ja nepieciešams, tīriet ierīci ar mitru drānu un vajadzības gadījumā ar maigu skalošanas līdzekli.

Bīstami!

• Pirms katras tīrīšanas reizes atvienojiet kontaktdakšu no elektrotikla.
• Tīrīšanas nolūkos nekādā ziņā neiegremdējiet ierīci ūdenī vai citā šķidrumā.

10.2. Glabāšana

• Ja kēdes zāgi ilgāku laiku neizmantosiet, tad izlejiet kēdes e||u no tvertnes. Zāga kēdi un sliedi uz īsu brīdi iegremdējiet e||as vannā un pēc tam aptiniet ar e||otu papīru.
• Glabājiet ierīci un tās piederumus tumšā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā. leteicamā glabāšanas temperatūra ir 5-30°C.

10.3 Rezerves daļu pasūtišana

Pasūtot rezerves daļas, jānorāda šāda informācija:

• ierīces tips;
  • ierīces preces numurs;
  • ierīces identifikācijas numurs;
• nepieciešamās rezerves daļas numurs.

Pašreizējās cenas un informācija ir pieejama tīmekļa vietnē www.isc-gmbh.info.

LV

11. Utilizacija un otrreizējā izmantošana

lerīce atrodas iepakojumā, lai izvairītos no bojājumiem transportēšanas laikā. lepakojums ir izejmateriāls un to var izmantot atkārtoti vai nodot izejvielu apritē. lerīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Bojātas detaļas nav sadzīves atkritumi. Lai nodrošinātu tehniski pareizu utilizāciju, ierīce jānodod attiecīgā savākšanas vieta. Ja Jums nav zināma šāda savākšanas vieta, jautājiet pašvaldībā.

12. Bojājumu meklēšana

Uzmanību!

Pirms bojājumu meklēšanas izslēdziet ierīci un atvienojiet kontaktdakšu no elektrotīkla.

Šajā tabulā ir norādīti bojājumu cēloni un aprakstītas darbības, kā tos novērst, ja ierīce darbojas nepareizi. Ja šādā veidā nevarat atklāt un novērst radušos problēmu, vērsieties attiecīgajā servisa darbnīcā.

Cēlonis Bojājums Novēršana
Kēdes zāgis nedar-bojas	- Nav elektroapgādes- Bojāta kontaktligzda- Bojāts strāvas pagarinātājs- Bojāts drošinātājs	- Pārbaudiet elektroapgādi- Izmēginiet citu strāvas avotu, ja nepieciešams, nomainiet- Pārbaudiet vadu, ja nepieciešams, nomainiet- Nomainiet drošinātāju
Kēdes zāgis darbojas ar pārtraukumiem	- Ārējs svārstīgs kontakts- lekšējs svārstīgs kontakts- Bojāts ieslēgšanas/izslēgšanas slēdzis	- Vērsieties specializētajā darbnīcā- Vērsieties specializājā darbnīcā- Vērsieties specializētajā darbnīcā
Zāga kēde ir sausa	- Tvertnē nav ellas- Aizsprostota atgaisošanas atvere ellas tvertnes noslēgvāciņā- Aizsprostots ellas izplūdes kanāls	- Papildiniet ellu- Notīriet ellas tvertnes noslēgvāciņu- Atbrīvojiet ellas izplūdes kanālu
Kēde/vadīklas sliede ir sakarsusi	- Tvertnē nav ellas- Aizsprostota atgaisošanas atvere ellas tvertnes noslēgvāciņā- Aizsprostots ellas izplūdes kanāls- Kēde ir neasa- Kēde ir pārāk nospriegota	- Papildinietllue- Notīriet ellas tvertnes noslēgvāciņu- Atbrīvojiet ellas izplūdes kanālu- Uzasiniet vai nomainiet kēdi- Pārbaudiet kēdes spriegojumu
Kēdes zāgis plucina, vibrē vai nepareizi zāgē	- Pārāk valīgs kēdes spriegojums- Kēde ir neasa- Kēde ir nodilusi- Zāga zobi ir vērsti nepareizā virzienā	- Noregulējiet kēdes spriegojumu- Uzasiniet vai nomainiet kēdi- Nomainiet kēdi- Atkārtoti uzlieciet zāga kēdi, lai zobi būtu vērsti pareizā virzienā

LV

Tikai ES valstim

Neizmetiet elektroierīces sadzīves atkritumos!

Saskaņā ar Eiropas direktīvu 2012/19/EK par nolietotajām elektriskajām un elektroniskajām ierīcēm un tās transponēšanu nacionālajā likumdošanā nolietotās elektroierīces ir jāsavāc atsevišķi un jānodod atkārtotai izmantošanai atbilstoši apkārtējās vides prasībām.

Otrreizējā izmantošana kā alternatīva atpakalnosūtīšanas prasībai:

Tā vietā, lai nosūtītu atpaka| nolietoto elektroierīci, tās īpašniekam kā alternatīva ir uzlikts pienākums sadarboties pienācīgas izmantošanas ietvaros īpašuma tiesību nodošanas gadījumā. Nolietoto ierīci šajā gadījumā var nodot arī atpaka|pieņemšanas uzņēmumā, kas veic tās likvidēšanu atbilstoši nacionālajam likumam par cirkulācijas saimniecību un atkritumiem. Tas neattiecas uz nolietotajām ierīcēm pievienoto piederumu detaļām un palīglīdzekļiem bez elektriskajām sastāvdalām.

Ražojuma dokumentācijas un pavaddokumentu pārdrukāšana vai citāda izplatīšana, arī fragmentāri ir atļauta tikai ar skaidru iSC GmbH piekrišanu.

Paturētas tiesības veikt tehniskas izmainas

LV

Informācija par apkalpošanu

Visās valstīs, kas minētas garantijas talonā, mums ir kompetenti partneri apkopes jautājumos, viņu kontaktinformācija ir norādīta garantijas talonā. Šie partneri ir Jūsu rīcībā saistībā ar visiem apkalpošanas jautājumiem, piemēram, remontu, rezerves detaļu un dilstošo detaļu nodrošināšanu vai patēriņa materiālu saņemšanu.

Nemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektīvi, ir detaļas, kas nepieciešamas kā patēriņa materiāli.

Kategorija Piemērs
Dilstošas detaļas*	zāga kēde, zāga sliede
Izlietojamie materiāli/izlietojamās detaļas*	kēdes zāga eļļa
Trūkstošas detaļas

* Nav noteikti jābūt piegādes komplektā!

Ja atklājat defektus vai klūmes, lūdzam pieteikt klūmes gadījumu interneta vietnē www.isc-gmbh.info. Lūdzam ṣemt vērā, ka klūmi nepieciešams precīzi aprakstīt un ir jāatbild uz šādiem jautājumiem:

• Vai ierīce jau vienreiz ir darbojusies vai arī jau sākotnēji tai ir bijis kāds defekts?
- Vai pirms defekta rašanās ir novērots kaut kas neparasts (simptoms pirms defekta)?
- Kādā ziņā, pēc Jūsu domām, ierīce darbojas nepareizi (galvenais simptoms)? Raksturojiet šo nepareizo darbību.

LV

Garantijas talons

Łoti cienītā kliente, augsti godātais klient!

Mūsu ražojumu kvalitāte tiek stingri kontrolēta. Ja šī ierīce tomēr kādreiz nedarbojas nevainojami, mēs to ľoti nožēlojam un lūdzam Jūs vērsties mūsu apkopes dienestā, kura adrese norādīta šajā garantijas talonā, vai tirdzniecības vietā, kurā Jūs šo ierīci iegādājāties. Lai iesniegtu garantijas prasības, jāievēro turpmāk minētie nosacījumi:

1. Šie garantijas noteikumi attiecas tikai uz patērētājiem, proti, fiziskām personām, kas nevēlas lietot šo izstrādājumu komerciālas vai citas saimnieciskas darbības ietvaros. Šie garantijas noteikumi noteic papildu garantijas pakalpojumus, kurus turpmāk minētais ražotājs apņemas veikt savu jauno ierīču pircējiem papildus likumā paredzētajai garantijai. Jūsu likumīgās garantijas prasības šī garantija neskar. Mūsu garantijas pakalpojumi Jums ir bez maksas.

2. Garantijas pakalpojumi attiecas tikai uz jūsu iegādātās turpmāk minētā ražotāja izgatavotās jaunās ierīces trūkumiem, kuru cēlonis ir materiāla vai ražošanas klūda, un pēc mūsu izvēles iekļauj šo ierīces trūkumu novēršanu vai ierīces apmainu.

Nemiet vērā, ka mūsu ierīces nav konstruētas izmantošanai komerciālām, amatniecības vai profesionālām vajadzībām, tādēļ garantijas līgums nav spēkā, ja ierīce garantijas laikā ir tikusi izmantota komerciālos, amatniecības un rūpniecības uznēmumos vai arī līdzīgi noslogota.

1. Mūsu garantija neattiecas uz šādiem defektiem:

- ierīces bojājumi, kas radušies montāžas instrukcijas neievērošanas vai nekvalitatīvas uzstādīšanas, lietošanas instrukcijas prasību neievērošanas (piemēram, neatbilstoša elektrotīkla sprieguma vai strāvas veida pieslēgšanas) vai apkopes un drošības noteikumu neievērošanas, ierīces pakļaušanas neatbilstošiem vides apstākļiem vai tās nepareizas uzturēšanas un apkopes dēļ:

– ierīces bojājumi, kas radušies nepareizas un neatbilstošas izmantošanas dēl (piemēram, ierīces pārslogošana vai neatbilstošu darba instrumentu vai piederumu izmantošana), vai, ja ierīce iekļūst svešķermeņi (piemēram, smiltis, akmeni vai putekļi, bojājumi transportējot), vai fiziska spēka lietošanas vai citas iedarbības dēl (piemēram, bojājumi, nometot zemē);

– ierīces vai tās daļu bojājumi, kuru cēlonis ir to nodilums atbilstošas, parastas vai citādas izmantošanas laikā.

1. Garantijas terminš ir 60 mēneši, un tas sākas ar ierīces pirkšanas dienu. Garantijas prasības ir iesniedzamas pirms termina izbeigšanās, divu nedēļu laikā no břiža, kad esat atklājuši defektu. Garantijas prasību iesniegšana pēc termina izbeigšanās nav iespējama. Ierīces remonta vai apmainas rezultātā garantijas terminš netiek ne pagarināts, kā arī netiek noteikts jauns garantijas terminš, ne attiecībā uz ierīci, ne uz tajā iespējams iemontētajām rezerves daļām. Tas pats ir spēkā arī, veicot apkalpošanu uz vietas.

2. Lai izmantotu tiesības uz garantiju, piesakiet bojāto ierīci vietnē www.isc-gmbh.info. Atrodiet pirkuma dokumentu vai citus jaunas ierīces pirkuma pierādījumus. Ierīcēm, kas tiek nosūtītas bez atbilstīgiem pierādījumiem vai datu plāksnītes, netiek piemērotas tiesības uz garantiju, jo nav iespējama klasificēšana. Ja ierīces defekts ir iekļauts mūsu garantijas pakalpojumos, jūs nekavējoties saņemsiet salabotu vai jaunu ierīci.

Atgādinām, ka attiecībā uz dilstošajām, patēriņa un brākētajām detaļām saskaņā ar šajā lietošanas instrukcijā minēto informāciju par apkalpošanu ir spēkā garantijas ierobežojumi.

LT

Turinys
