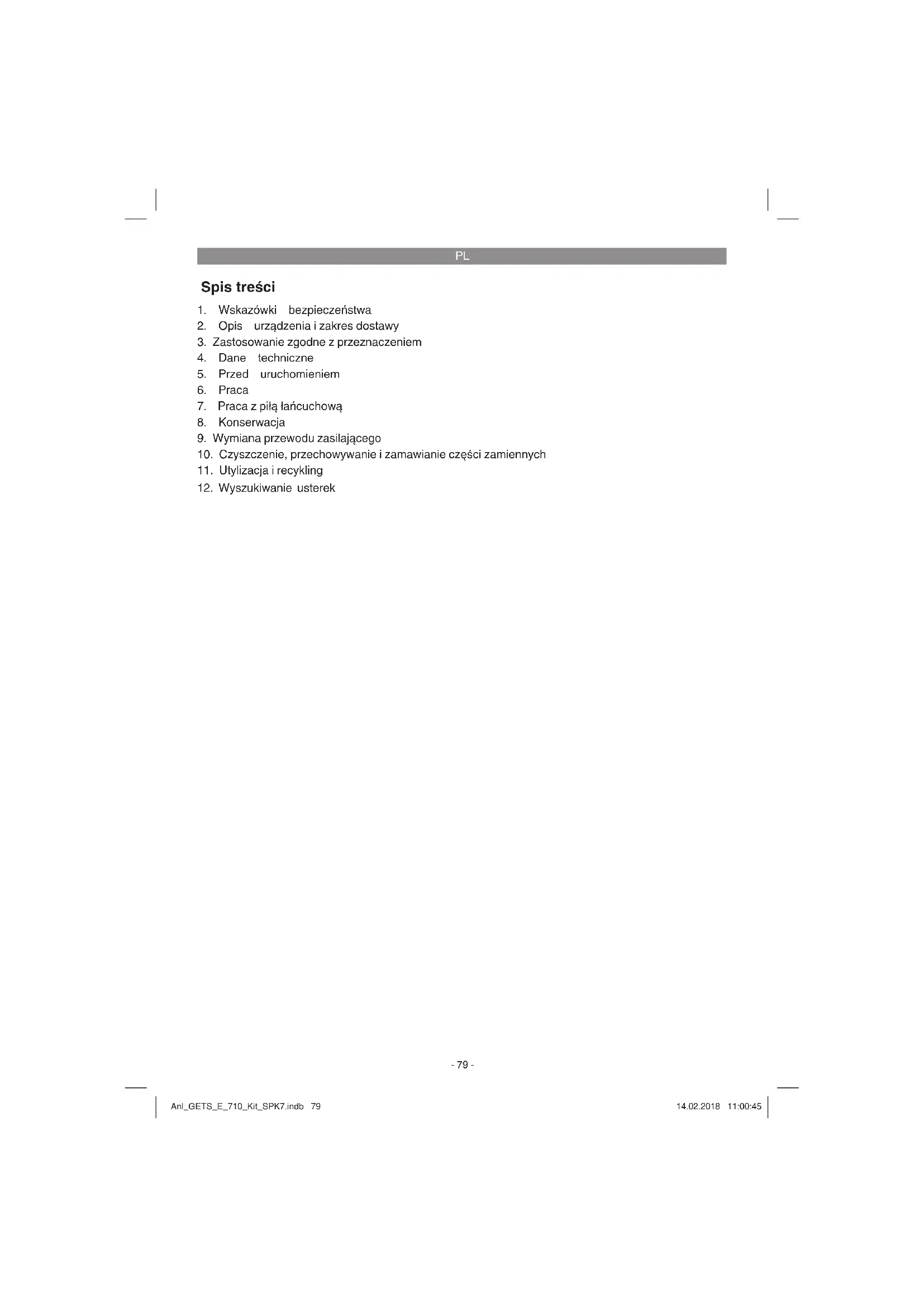

INSTRUKCJA OBSŁUGI GETS-E 710 Gardol

1. Wskazówki bezpieczeństwa

2. Opis urządzenia i zakres dostawy

3. Zastosowanie zgodne z przeznaczeniem

5. Przed uruchomieniem

7. Praca z piłą łańcuchową

9. Wymiana przewodu zasilającego

10. Czyszczenie, przechowywanie i zamawianie części zamiennych

11. Utylizacja i recykling

12. Wyszukiwanie usterek

Niebezpieczeństwo! Podczas użytkowania urządzenia należy przestrzegać wskazówek bezpieczeństwa w celu uniknięcia zranień i uszkodzeń. Z tego względu proszę dokładnie zapoznać się z instrukcją obsługi/ wskazówkami bezpieczeństwa. Proszę zachować instrukcję i wskazówki, aby można było w każdym momencie do nich wrócić. W razie przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi/ wskazówki bezpieczeństwa. Nie odpowiadamy za wypadki i uszkodzenia zaistniałe w wyniku nieprzestrzegania niniejszej instrukcji i wska- zówek bezpieczeństwa.

1. Wskazówki bezpieczeństwa

Właściwe wskazówki bezpieczeństwa znajdują się w załączonym zeszycie! Niebezpieczeństwo! Przeczytać wszystkie wskazówki bezpieczeństwa i instrukcję. Nieprzestrzeganie instrukcji i wskazówek bezpieczeństwa może wywołać porażenia prądem, niebezpieczeństwo pożaru lub ciężkie zranienia. Proszę zachować na przyszłość wskazówki bezpieczeństwa i instrukcję. Urządzenie nie jest przeznaczone do użytkowania przez osoby (włącznie z dziećmi) z ograniczo- nymi zdolnościami fi zycznymi, sensorycznymi lub umysłowymi lub które mają niewystarczające doświadczenie lub wiedzę do momentu. Uważać na dzieci, żeby nie bawiły się urzą dzeniem. Objaśnienie symboli na urządzeniu (rys. 23):

2. Chronić urządzenie przed deszczem i

3. Uważać na spadające i odrzucane przez

urządzenie przedmioty.

4. Zachować bezpieczną odległość.

5. Przed uruchomieniem urządzenia przeczytać

6. Stosować środki ochrony słuchu, oczu i

7. Nosić rękawice ochronne!

8. Nosić odpowiednie mocne obuwie!

9. Jeżeli przewód został uszkodzony lub przer-

wany, natychmiast wyjąć wtyczkę z gniazdka sieci elektrycznej!

10. Śmiertelne niebezpieczeństwo na skutek

porażenia prądem! Odstęp od przewodów energetycznych musi wynosić co najmniej 10

11. Kierunek ruchu łańcucha i zębów łań

12. Maksymalna długość cięcia /prędkość

2. Opis urządzenia i zakres dostawy

2.1 Opis urządzenia (rys. 1)

2. Włącznik/wyłącznik

3. Blokada włącznika

5. Pas nośny z blokadą bezpieczeństwa

6. Powierzchnia uchwytu

7. Blokada drążka teleskopowego

10. Górny drążek teleskopowy z obudową silnika

14. Przedłużenie drążka teleskopowego

15. Pas na biodra z uchwytem na urządzenie

Prosimy sprawdzić na podstawie podanego zakresu dostawy czy produkt jest kompletny. Jeżeli stwierdzono brak części, prosimy zwrócić się w ciągu 5 dni roboczych od zakupu produktu do naszego centrum serwisowego lub punktu zakupu urządzenia przedstawiając dowód zaku- pu. Prosimy wziąć pod uwagę umieszczoną w informacjach serwisowych na końcu tej instrukcji tabelę świadczeń gwarancyjnych.

Otworzyć opakowanie i ostrożnie wyciągnąć urządzenie.

Zdjąć opakowanie oraz zabezpieczenia do transportu (jeśli jest).

Sprawdzić, czy dostawa jest kompletna.

Sprawdzić, czy urządzenie i wyposażenie dodatkowe nie zostały uszkodzone w trans- porcie.

W razie możliwości zachować opakowanie, aż do upływu czasu gwarancji. Niebezpieczeństwo! Urządzenie i opakowanie nie są zabawkami! Dzieci nie mogą bawić się częściami z twor- zywa sztucznego, folią i małymi elementami! Niebezpieczeństwo połknięcia i uduszenia się! Anl_GETS_E_710_Kit_SPK7.indb 80Anl_GETS_E_710_Kit_SPK7.indb 80 14.02.2018 11:00:4614.02.2018 11:00:46PL

Instrukcją oryginalną

Wskazówki bezpieczeństwa

3. Zastosowanie zgodne z

przeznaczeniem Piła łańcuchowa na wysięgniku teleskopowym przeznaczona jest do usuwania pojedynczych gałęzi na drzewach. Nie nadaje się do większych prac pilarskich, ścinki drzew ani do cięcia materiałów innych niż drewno. Urządzenie używać tylko zgodnie z jego przezna- czeniem. Każde użycie, odbiegające od opisan- ego w niniejszej instrukcji jest niezgodne z przez- naczeniem urządzenia. Za powstałe w wyniku niewłaściwego użytkowania szkody lub zranienia odpowiedzialność ponosi użytkownik/ właściciel, a nie producent. Proszę pamiętać o tym, że nasze urządzenie nie jest przeznaczone do zastosowania zawodowe- go, rzemieślniczego lub przemysłowego. Umowa gwarancyjna nie obowiązuje, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do podobnych działalności.

Napięcie sieciowe: ....................... 230 V ~ 50 Hz Moc znamionowa: ..................................... 710 W Długość miecza: ..................................... 200 mm Maks. długość cięcia.: ............................. 180 mm Podziałka łańcucha: ..........................3/8“ 33 zęby Grubość łańcucha: ......................(0,043“) 1,1 mm Koło łańcuchowe: ........................... 5 zębów, 3/8” Prędkość cięcia nominalnej liczbie obrotów: ..........................................13 m/s Pojemność zbiornika oleju: ..................... 110 cm

Niebezpieczeństwo! Hałas i wibracje Hałas i wibracje zostały zmierzone zgodnie z normą EN ISO 11680-1. Poziom ciśnienia akustycznego L

..........................................2,5 dB Poziom mocy akustycznej L

............................................3 dB Gwarantowany poziom mocy akustycznej L

................................... 106 dB(A) Nosić nauszniki ochronne. Oddziaływanie hałasu może spowodować utratę słuchu. Wartości całkowite drgań (suma wektorowa trzech kierunków) zostały zmierzone zgodnie z normą EN ISO 11680-1. Uchwyt pod obciążeniem Wartość emisji drgań a

Podana wartość emisji drgań została zmierzona według znormalizowanych procedur i może się zmieniać w zależności od sposobu używania elektronarzędzia, w wyjątkowych przypadkach może wykraczać ponad podaną wartość. Podana wartość emisji drgań może zostać zasto- sowana analogicznie do innego elektronarzędzia. Podana wartość emisji drgań być może używana do wstępnego oszacowania negatywnego oddziaływania. Ograniczać powstawanie hałasu i wibracji do minimum!

U żywać wyłącznie urządzeń bez uszkodzeń.

Regularnie czyścić urządzenie.

Dopasować własny sposób pracy do urządzenia.

Nie przeciążać urządzenia.

W razie potrzeby kontrolować urządzenie.

Nie włączać urządzenia, jeśli nie będzie używane.

Ostrożnie! Pozostałe zagrożenia Ta k że w przypadku, gdy to elektronarzędzie będzie obsługiwane zgodnie z instrukcją, zawsze zachodzi ryzyko powstawania zagrożenia. W zależności od budowy i spo- sobu wykonania tego elektronarzędzia mogą pojawić się następujące zagrożenia:

1. Uszkodzenia płuc, w przypadku nie stosowa-

nia odpowiedniej maski przeciwpyłowej.

2. Uszkodzenia słuchu, w przypadku nie stoso-

wania odpowiednich nauszników ochronnych.

3. Negatywny wpływ na zdrowie, w wyniku

drgań ramion i dłoni, w przypadku, gdy urządzenie jest używane przez dłuższy czas lub w niewłaściwy sposób i bez przeglądów.

5. Przed uruchomieniem

Przed podłączeniem urządzenia należy się upewnić, że dane na tabliczce znamionowej urządzenia są zgodne z danymi zasilania. Ostrzeżenie! Przed rozpoczęciem ustawień na urządzeniu zawsze wyciągać wtyczkę z gniazdka. Ostrzeżenie! Piłę łańcuchową podłączyć do sieci zasilania dopiero gdy będzie całkowicie zmontowana i napięcie łańcucha będzie odpo- wiednio wyregulowane. Aby zapobiec obrażeniom należy zawsze podczas prac na pile łańcuchowej nosić rękawice ochronne. Ostrożnie rozpakować wszystkie części i sprawdzić, czy dostarczone urządzenie jest kompletne (rys. 1).

5.1 Montaż drążka teleskopowego (rys. 2)

Wsunąć górn ą część drążka teleskopowego w łącznik. Zwrócić uwagę na to, aby bolec sprężynowy (poz. L) zablokował się w odpo- wiednim otworze (poz. M) w łączniku. Następnie dokręcić pokrętło (F). 5.2. Montaż miecza i łańcucha

Odkręcić śrubę mocującą (C) pokrywy koła łańcuchowego (rys. 3).

Zdjąć pokrywę koła łańcuchowego.

Włożyć łańcuch w rowek dookoła miecza tak jak przedstawiono na rysunku (rys. 4 / poz. A).

Włożyć miecz i łańcuch w mocowanie w pile łańcuchowej tak jak przedstawiono na (rys. 5). Przeciągnąć łańcuch wokół zębnika (rys. 5 / poz. B).

Nałożyć pokrywę koła łańcuchowego (rys. 6 / poz. C) i zamocować dokręcając ręcznie śrubę mocującą. Uwaga! Śrubę mocującą należy mocno dokręcić dopiero po wyregulowaniu naciągu łańcucha (pa- trz punkt 5.3.).

5.3 Napinanie łańcucha

Uwaga! Przed przystąpieniem do kontroli i regu- lacji urządzenia należy zawsze najpierw wyjąć wtyczkę z gniazdka. Aby zapobiec obrażeniom należy zawsze podczas prac na pile łańcuchowej nosić rękawice ochronne.

Poluzować o kilka obrotów śrubę mocującą pokrywy koła łańcuchowego (rys. 3).

Wyregulować naciąg łańcucha przy pomocy śruby napinania łańcucha (rys. 7 / poz. D). Obrót w prawo zwiększa napięcie łańcucha, obrót w lewo zmniejsza napięcie łańcucha. Łańcuch jest prawidłowo napięty, jeżeli w połowie długości miecza można go podnieść o ok. 2 mm (rys. 8).

Przykręcić mocno śrubę mocującą (C) po- krywy koła łańcuchowego (rys. 6). Uwaga! Wszystkie ogniwa łańcucha muszą leżeć poprawnie w rowku prowadzącym miecza. Wskazówki odnośnie napinania łańcucha: Łańcuch musi być prawidłowo napięty, aby możliwa była bezpieczna eksploatacja urządzenia. Optymalny naciąg łańcucha można rozpoznać po tym, że po środku miecza łańcuch można podnieść o 2 mm. Ponieważ podczas cięcia łańcuch się rozgrzewa, co z kolei powoduje zmianę jego długoś ci, należy nie rzadziej niż co 10 minut sprawdzać czy łańcuch jest prawidłowo napięty i w razie potrzeby go wyregulować. Odno- si się to w szczególności do nowych łańcuchów. Po zakończeniu pracy należy poluzować łańcuch, ponieważ na skutek schłodzenia się skurczy. W ten sposób można zapobiec uszkodzeniom łańcucha.

5.4 Smarowanie łańcucha

Uwaga! Przed przystąpieniem do kontroli i regu- lacji urządzenia należy zawsze najpierw wyjąć wtyczkę z gniazdka. Aby zapobiec obrażeniom należy zawsze podczas prac na pile łańcuchowej nosić rękawice ochronne. Uwaga! Nigdy nie używać łańcucha bez oleju do łańcuchów pi ł mechanicznych! Używanie piły łańcuchowej bez odpowiedniego oleju lub przy poziomie oleju poniżej wziernika prowadzi do uszkodzeń piły łańcuchowej! Anl_GETS_E_710_Kit_SPK7.indb 82Anl_GETS_E_710_Kit_SPK7.indb 82 14.02.2018 11:00:4614.02.2018 11:00:46PL

Uwaga! Uwzględnić warunki temperaturowe: W zależności od temperatury otoczenia może być konieczne użycie środków smarnych o całkowicie odmiennej lepkości. W niskich temperaturach konieczne jest użycie rzadkich olejów (niska lepkość), aby wytworzyła się wystarczająca warstwa smaru. Ten sam olej użyty latem pod wpływem wyższych temperatur rozrzedziłby się jeszcze bardziej. Spowodowałoby to przerwanie warstwy smaru i w konsekwencji przegrzanie i uszkodzenie łańcucha. Oprócz tego olej smary może się spalić, co może być przyczyną dodatko- wej emisji substancji szkodliwych. Napełnianie zbiornika oleju (rys. 9-10):

Postawić piłę łańcuchową na równej po- wierzchni.

Oczyścić obszar wokół korka zbiornika oleju (rys. 21) i następnie odkręcić korek.

Napełnić zbiornik (rys. 20) olejem do łańcuchów pił mechanicznych. Uważać, aby do zbiornika nie dostały się żadne zanieczys- zczenia, ponieważ mogłyby spowodować zatkanie się dyszy olejowej.

Zakręcić korek zbiornika oleju (poz. 21).

5.5 Regulacja uchwytu dodatkowego (rys. 11)

a) Regulacja nachylenia uchwytu dodatkowego Zwolnić (a) blokadę (F). Ustawić żądane nachy- lenie uchwytu dodatkowego (8). Zacisnąć (b) blokadę (F). b) Przesuwanie uchwytu dodatkowego Zwolnić (a) blokadę (F) i przesunąć uchwyt do- datkowy (8) w żądane położenie. Zacisnąć (b) blokadę (F).

5.6 Wydłużanie drążka teleskopowego

Zajęć zaślepkę (rys. 12 / poz. 1)

Zwracając uwagę na poprawne położenie rowka prowadzącego (rys. 12 / poz. R) włożyć przedłużenie drążka teleskopowego (14) w otwór mocujący.

Aby zablokować przedłużenie drążka te- leskopowego w danym położeniu należy przekręcić go o 90° w kierunku zgodnym z ruchem wskazówek zegara aż będzie słychać lekkie trzaśnięcie (rys. 13).

Aby wyjąć przedłużenie drążka teleskopowe- go należy przekręcić do tyłu kółko blokady (rys. 14 / poz. S) obracając jednocześnie przedłużenie drążka teleskopowego o 90° w kierunku przeciwnym do ruchu wskazówek zegara (rys. 14). Zamknąć otwór mocujący nakładając na niego zaślepkę. Wskazówka: Użycie przedłużenia drążka teleskopowego dozwolone jest wyłączenie w połączeniu z użyciem pasa na biodra (rys. 1 / poz. 15, patrz punkt 6.2).

6.1 Zakładanie pasa na ramię

Uwaga! Zawsze podczas pracy nosić pas na ramię. Zawsze przed rozpięciem lub poluzowa- niem pasa na ramię wyłączyć urządzenie. Ryzyko obrażeń!

1. Zahaczyć karabińczyk (rys. 15 / poz. T) w mo-

2. Przełożyć pas na ramię przez ramię.

3. Wyregulować długość pasa tak, aby mocowa-

nie pasa znajdowało się na wysokości bioder. Wskazówka: Pas na ramię wyposażony jest w blokadę bezpieczeństwa (rys. 15 / poz. U), która pozwala na to, aby w razie niebezpieczeństwa można było szybko odłączyć pas od urządzenia. W tym celu pociągnąć za blokadę bezpieczeństwa (U) w dół.

6.2 Zakładanie pasa na biodra (rys. 16)

Aby można było bezpiecznie u żywać przedłużenia drążka teleskopowego koniecz- ne jest użycie pasa na biodra z uchwytem na urządzenie. Założyć pas na biodra i wyregulować go tak, aby mocno przylegał do ciała i się nie przesuwał. Przedłużenie drążka teleskopowego można teraz oprzeć na uchwycie na urządzenie.

6.3 Regulacja drążka teleskopowego (rys. 17)

1. Odblokować (a) blokadę drążka teleskopowe-

2. Wyciągnąć górną część drążka teleskopowe-

go na taką długość, jaka jest konieczna do danej pracy.

3. Z powrotem zablokować (b) blokadę drążka

6.4 Podłączenie do sieci zasilania

Podłączyć przewód zasilania do odpowied- niego przedłużacza. Zwrócić uwagę na to, czy przedłużacz przeznaczony jest do mocy piły łańcuchowej.

Przedłużacz należy zabezpieczyć przed siłami naciągu i niezamierzonym odłączeniem jak pokazano ma rys. 18.

Przedłużacz należy podłączyć do prawidłowo Anl_GETS_E_710_Kit_SPK7.indb 83Anl_GETS_E_710_Kit_SPK7.indb 83 14.02.2018 11:00:4614.02.2018 11:00:46PL

zainstalowanego gniazdka sieciowego z wty- kiem ochronnym. Zaleca się stosowanie prze- wodów w kolorach sygnalizacyjnych (czerwo- ny lub żółty). Zmniejsza to niebezpieczeństwo przypadkowego uszkodzenia ich podczas pracy z piłą łańcuchową.

6.5 Włączanie/wyłączanie

Trzymać piłę łańcuchową oburącz (kciuk pod uchwytem dodatkowym).

Przesunąć do przodu blokadę włącznika (rys. 19 / poz. 3) i przytrzymać w tym położeniu.

Włączyć piłę łańcuchową włącznikiem/ wyłącznikiem (rys. 19 / poz. 2). Zwolnić blokadę włącznika. Wyłączenie Zwolnić włącznik/wyłącznik (rys. 19 / poz. 2). Zawsze na czas przerw w pracy wyciągnąć wtyczkę z gniazdka.

7. Praca z piłą łańcuchową

Przygotowania Aby zapewnić bezpieczeństwo pracy należy przed każdym użyciem i w razie jakichkolwiek uszkodzeń sprawdzić następujące punkty: Stan piły łańcuchowej Przed przystąpieniem do pracy z piłą łańcuchową sprawdzić czy obudowa, przewód zasilania, łańcuch i miecz nie są uszkodzone. Nigdy nie uruchamiać uszkodzonego urządzenia! Zbiornik na olej Poziom oleju w zbiorniku. Również podczas pracy należy sprawdzać, czy w zbiorniku znajduje się wystarczająca ilość oleju. Nigdy nie używać piły bez oleju lub jeżeli jego poziom spadł poniżej oz- naczenia „MIN“, ponieważ grozi to uszkodzeniami piły łańcuchowej. Pełen zbiornik oleju wystarcza na około 10 minut, zależnie od obciąż enia i wyko- nywanych przerw w pracy. Łańcuch Napięcie łańcucha i stan ostrzy. Im ostrzejszy łańcuch, tym lżej i precyzyjniej można obsługiwać piłę łańcuchową. Odnosi się to również do naciągu łańcucha. Ze względu na własne bezpieczeństwo podczas pracy należy nie rz- adziej niż co 10 minut sprawdzać czy łańcuch jest prawidłowo napięty. W szczególności nowe łańcuchy szybciej się rozciągają. Odzież ochronna Zawsze nosić odpowiednią, przylegającą do ciała odzież ochronną (spodnie ochronne dla pilarzy,

kawice i obuwie ochronne). Ochronniki słuchu i okulary ochronne. Nosić kask ochronny z wbudowaną ochroną słuchu i twarzy. Chroni on przed spadającymi konarami i odrzucanymi przed urządzenie gałęziami. Bezpieczeństwo pracy

Ze względu na bezpieczeństwo pracy konieczne jest zachowanie kąta pracy nieprzekraczającego 60°.

Nigdy nie stać pod przeznaczonym do ścięcia konarem.

Zachować szczególną ostrożność po- dczas cięcia napiętych konarów i łatwo rozwarstwiającego się drewna.

Niebezpieczeństwo obrażeń na sku- tek spadających gałęzi i wyrzuconych z urządzenia odłamków drewna!

Podczas pracy z urządzeniem w obszarze zagrożenia nie powinny znajdować się nigdy inne osoby ani zwierzęta.

W razie kontaktu z linią wysokiego napięcia urządzenie nie jest chronione przed porażeniem prądem. Zachować co najmniej 10 m odstępu od przewodów elektrycznych. Śmiertelne niebezpieczeństwo na skutek porażenia prądem!

Podczas pracy na zboczach należy zawsze stać powyżej lub z boku ciętej gałęzi.

Urządzenie zawsze trzymać jak najbliżej ciała. Pozwala to na lepsze zachowanie rów- nowagi. Techniki cięcia

Podczas ścinania gałęzi urządzenie powinno się znajdować pod kątem maksymalnie 60° do poziomu, aby spadająca gałąź nie trafiła osoby pracującej z urządzeniem (rys. 22).

Zawsze najpierw ucinać dolne gałęzie drze- wa. Ułatwia to spadanie ucinanych gałęzi. Anl_GETS_E_710_Kit_SPK7.indb 84Anl_GETS_E_710_Kit_SPK7.indb 84 14.02.2018 11:00:4614.02.2018 11:00:46PL

Po zakończeniu cięcia piła nagle przestaje opierać się o ucinany konar i z tego powo- du waga piły, którą odczuwa obsługujący urządzenie, gwałtownie się zwiększa. Grozi to utratą kontroli nad piłą.

Piłę należy wyjmować z nacięcia tylko jeżeli łańcuch pracuje. Zapobiega to zaklinowaniu się urządzenia.

Nigdy nie piłować wierzchołkiem miecza.

Nigdy nie ciąć zgrubiałej nasady konaru. Ut- rudnia to gojenie się ran na drzewie. Ucinanie drobnych gałęzi (rys. 20): Przyłożyć powierzchnię piły do gałęzi. Zmniejsza to gwałtowny ruch piły przy nacinaniu. Wywierając lekki nacisk przeprowadzić piłę od góry do dołu przez gałąź. Ucinanie większych i dłuższych konarów (rys. 21): Podczas ścinania większych konarów należy wykonać cięcie odciążające. Najpierw górną stroną miecza przeciąć od dołu do góry 1/3 średnicy konaru (a). Następnie dolną stroną miecza ciąć od góry do dołu w stronę pierwszego nacięcia (b). Dłuższe konary należy odcinać etapami tak, aby zachować pełną kontrolę nad ich spadaniem. Odbicie Odbicie polega na gwałtownym odrzuceniu i poderwaniu piły łańcuchowej podczas pracy. Przyczyną jest najczęściej dotknięcie obrabiane- go przedmiotu czubkiem miecza lub zablokowa- nie łańcucha. Podczas odbicia na urządzenie działają gwałtownie duże siły. Z tego powodu piła przeważnie reaguje w sposób niekontrolowany. Częstym skutkiem są bardzo ciężkie obrażenia osoby pracującej z urządzeniem lub innych osób znajdujących się w pobliżu. Niebezpieczeństwo odbicia jest szczególnie wysokie, jeżeli przykłada się piłę wierzchołkiem miecza, ponieważ tam efekt dźwigni jest najsilniejszy. Z tego powodu za- leca się przykładać piłę jak najbardziej poziomo. Uwaga!

Zawsze pamiętać o zachowaniu odpowied- niego naciągu łańcucha!

Używać wyłącznie pił łańcuchowych w niena- gannym stanie technicznym!

Pracować wyłącznie z prawidłowo zaostrzo- nym łańcuchem!

Nie ciąć nigdy górną krawędzią ani wierzchołkiem miecza!

Piłę łańcuchową zawsze trzymać mocno oburącz! Cięcie naprężonego drewna Cięcie drewna, które jest naprężone, wymaga zawsze zachowania szczególnej ostrożności! Drewno w stanie naprężenia, które uwalniane jest z naprężenia przez cięcie, reaguje często w sposób całkowicie niekontrolowany. Grozi to bard- zo ciężkimi a nawet śmiertelnymi obrażeniami. Tego rodzaju prace powinny być wykonywane wyłącznie przez odpowiednio wykształconych specjalistów.

8.1 Wymiana łańcucha i miecza

Jeżeli rowek prowadnicy miecza przedstawia widoczne ślady zużycia, konieczna jest wymiana miecza na nowy. W tym celu postępować według wskazówek umieszczonych w rozdziale „Montaż miecza i łańcucha“! Wskazówka: Stosować miecz „Oregon 084LNEA041“ tylko w połączeniu z łańcuchem „Oregon 90JG033X“ lub „90PX033X“ albo miecz „Oregon 080NDEA041“ tylko w połączeniu z łańcuchem „Oregon 91P033X“.

8.2 Kontrola automatycznego smarowania

łańcucha Regularnie kontrolować prawidłowe działanie automatycznego smarowania łańcucha, aby za- pobiec przegrzaniu i związanym z nim uszkodze- niom miecza i łańcucha. Skierować czubek mie- cza w stronę płaskiej powierzchni (deska, ucięty kawałek drzewa) i uruchomić piłę łańcuchową. Automatyczne smarowanie łańcucha działa prawidłowo, jeśli będzie widoczny coraz większy ślad oleju. Jeżeli nie ma widocznego śladu oleju, należy postępować według wskazówek podanych w rozdziale „Wyszukiwanie usterek“! Jeżeli te wskazówki okażą się niewystarczające, należy skierować się do punktu serwisu producenta lub odpowiednio wykwalifi kowanego warsztatu. Uwaga! Nie dotykać przy tym powierzchni. Zachować zawsze odpowiedni odstęp bezpieczeństwa (ok. 20 cm). Anl_GETS_E_710_Kit_SPK7.indb 85Anl_GETS_E_710_Kit_SPK7.indb 85 14.02.2018 11:00:4714.02.2018 11:00:47PL

8.3 Ostrzenie łańcucha

Wydajna praca z piłą łańcuchową jest możliwa tylko wtedy, gdy łańcuch jest ostry i w dobrym stanie technicznym. Zmniejsza to również niebezpieczeństwo odbicia. Ostrzenie łańcucha można zlecić w dowolnym autoryzowanym punkcie sprzedaży. Nigdy nie próbować samemu naostrzyć łańcucha, jeżeli nie posiada się odpowiednich narzędzi oraz odpo- wiedniego doświadczenia.

9. Wymiana przewodu zasilającego

Niebezpieczeństwo! W razie uszkodzenia przewodu zasilającego, przewód musi być wymieniony przez autoryzowa- ny serwis lub osobę posiadającą podobne kwalifi - kacje, aby uniknąć niebezpieczeństwa.

10. Czyszczenie, przechowywanie i

zamawianie części zamiennych Przed składowaniem urządzenia przeprowadzić czyszczenie i konserwację urządzenia.

Należy regularnie czyścić mechanizm napi- nania czyszcząc go sprężonym powietrzem lub szczotką. Nie używać żadnych narzędzi do czyszczenia urządzenia.

Aby bezpiecznie trzymać w dłoniach narzędzie, uchwyty nie powinny być nigdy zabrudzone olejem.

Urządzenie czyścić w razie potrzeby wilgotną ściereczką i ewentualnie łagodnym środkiem myjącym. Niebezpieczeństwo!

Zawsze przed czyszczeniem urządzenia wyjąć wtyczkę z gniazdka.

Nigdy nie czyścić urządzenia zanurzając go w wodzie lub innych cieczach.

Jeżeli piła łańcuchowa przez dłuższy czas nie będzie używana, należy opróżnić zbiornik oleju. Łańcuch i miecz zanurzyć na chwilę w kąpiel olejową i następnie owinąć w papier olejowany.

Urządzenie i jego wyposażenie dodatkowe powinny być przechowywane w ciemnym, su- chym i nienarażonym na ujemne temperatury pomieszczeniu, w miejscu niedostępnym dla dzieci. Optymalna temperatura składowania wynosi od 5 do 30 ˚C.

10.3 Zamawianie części wymiennych:

Podczas zamawiania części zamiennych należy podać następujące dane:

Numer artykułu urządzenia

Numer identyfikacyjny urządzenia

Numer części zamiennej Aktualne ceny artykułów i informacje znajdują się na stronie: www.isc-gmbh.info

11. Utylizacja i recykling

Sprzęt umieszczony jest w opakowaniu zapobiegającym uszkodzeniom w czasie trans- portu. Opakowanie jest surowcem i nadaje się do powtórnego użytku lub do recyklingu. Urządzenie oraz jego osprzęt składają się z rożnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Nie wyrzucać uszkodzonych urządzeń do śmietnika! W celu odpowiedniej utylizacji należy oddać urządzenie do specjalistycznego punktu zbiórki odpadów. Informacji o specjalistycznych punktach zbiórki odpadów udziela administracja komunalna. Anl_GETS_E_710_Kit_SPK7.indb 86Anl_GETS_E_710_Kit_SPK7.indb 86 14.02.2018 11:00:4714.02.2018 11:00:47PL

12. Wyszukiwanie usterek

Uwaga: Przed wyszukiwaniem usterek urządzenie wyłączyć I wyjąć wtyczkę z gniazdka. Następująca tabela przedstawia oznaki błędów i sposoby jakimi je można usunąć, kiedy urządzanie nie działa prawidłowo. Jeśli nie można ustalić I usunąć problemu, należy zwrócić się do serwisu. Przyczyna Błąd Sposób usunięcia Piła łańcuchowa nie działa - Brak napięcia - Uszkodzone gniazdko - Uszkodzony przedłużacz - Uszkodzenie bezpiecznika - Skontrolować napięcie - Skorzystać z innych źródeł zasila- nia, ewentualnie wymienić - Sprawdzić kabel, ewentualnie wymienić - Sprawdzić, ewentualnie wymienić bezpiecznik Piła łańcuchowa działa przerywając - Zewnętrzny styk chwiejny - Wewnętrzny styk chwiejny - Uszkodzenie włącznika/wyłącznika - Skontaktować się z autoryzowanym serwisem - Skontaktować się z autoryzowanym serwisem - Skontaktować się z autoryzowanym serwisem Łańcuch tnący nie naoliwiony - Brak oleju w pojemniku - Zatkane odpowietrzanie w zamknięciu zbiornika oleju - Zatkany kanał wypływu oleju - Napełnić olej - Wyczyścić zamknięcie zbiornika oleju - Wyczyścić kanał wypływu oleju Łańcuch/szyny prowadzące na- grzane - Brak oleju w pojemniku - Zatkane odpowietrzanie w zamknięciu zbiornika oleju - Zatkany kanał wypływu oleju - Stępiony łańcuch - Łańcuch jest zbyt mocno naciągnięty - Napełnić olej - Wyczyścić zamknięcie zbiornika oleju - Wyczyścić kanał wypływu oleju - Łańcuch naostrzyć lub wymienić - Sprawdzić naciąg łańcucha Piła łańcuchowa szarpie, wibruje i niewłaściwie tnie - Za luźne naprężenie łańcucha - Stępiony łańcuch - Zużyty łańcuch - Oczka łańcucha tnącego ustawione w złym kierunku - Ustawić naprężenie łańcucha - Łańcuch naostrzyć lub wymienić - Wymienić łańcuch - Zamontować na nowo łańcuch tnący z odpowiednim ustawieniem Anl_GETS_E_710_Kit_SPK7.indb 87Anl_GETS_E_710_Kit_SPK7.indb 87 14.02.2018 11:00:4714.02.2018 11:00:47PL

Tylko dla krajów Unii Europejskiej Nie wyrzucać elektronarzędzi do śmieci! Według europejskiej dyrektywy 2012/19/EG o starych urządzeniach elektrycznych i elektronicznych oraz włączenia ich do prawa krajowego, zużyte elektronarzędzia należy zbierać oddzielnie i oddawać do punktu zbiórki surowców wtórnych. Alternatywa recyklingu wobec obowiązku zwrotu urządzenia: Właściciel elektronarzędzi w przypadku przekazania własności, jest zobowiązany, zamiast odesłania, do współudziału we właściwym przetworzeniu. Stare urządzenie może być dostarczone do punktu zbiorczego, który przeprowadza eliminację w myśl krajowego obiegu gospodarczego i ustawy o odpa- dach. Nie dotyczy to osprzętu i środków pomocniczych załączonych do starego urządzenia, które nie mają części elektrycznych. Przedruk lub innego rodzaju powielanie dokumentacji wyrobów oraz dokumentów towarzyszących, na- wet we fragmentach dopuszczalne jest tylko za wyraźną zgodą fi rmy iSC GmbH. Zmiany techniczne zastrzeżone Anl_GETS_E_710_Kit_SPK7.indb 88Anl_GETS_E_710_Kit_SPK7.indb 88 14.02.2018 11:00:4714.02.2018 11:00:47PL

Informacje serwisowe Posiadamy partnerów serwisowych we wszystkich krajach wymienionych w tym certyfi kacie gwarancji. Odpowiednie dane kontaktowe znajdą Państwo w tym certyfi kacie gwarancji. Nasi partnerzy są do Państwa dyspozycji we wszystkich kwestiach serwisowych takich jak naprawa, zamawianie części zami- ennych i zużywalnych oraz materiałów eksploatacyjnych. Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne. Kategoria Przykład Części zużywające się* łańcuch piły, miecz Materiał eksploatacyjny/części eksploatacyjne* olej do pił łańcuchowych Brakujące części

• nie zawsze wchodzą w zakres dostawy! W przypadku stwierdzenia wad lub błędów prosimy o odpowiednie zgłoszenie na stronie internetowej www.isc-gmbh.info. Prosimy zamieścić dokładny opis błędu oraz odpowiedzieć na poniższe pytania:

Czy urządzenie na początku działało czy też było uszkodzone od samego początku?

Czy przed wystąpieniem usterki zwrócili Państwo uwagę na coś szczególnego (oznaki przed usterką)?

Pod jakim względem urządzenie działa Państwa zdaniem nieprawidłowo (główny objaw)? Prosimy o podanie opisu. Anl_GETS_E_710_Kit_SPK7.indb 89Anl_GETS_E_710_Kit_SPK7.indb 89 14.02.2018 11:00:4814.02.2018 11:00:48PL

Certyfi kat gwarancji Szanowny kliencie, szanowna klientko! Nasze produkty podlegają surowej kontroli jakości. Jeżeli mimo to stwierdzą Państwo usterki w funk- cjonowaniu urządzenia, przepraszamy za spowodowane niedogodności i prosimy o zwrócenie się do naszego biura serwisowego pod wskazanym na karcie gwarancyjnej adresem lub do punktu zakupu urządzenia. Dla spełnienia roszczeń gwarancyjnych obowiązują następujące postanowienia:

1. Warunki gwarancji odnoszą się jedynie do konsumentów, tzn. osób fi zycznych, które nie używają

tego produktu do działalności przemysłowej, rzemieślniczej lub innej działalności gospodarczej. Poniższe warunki gwarancji obejmują świadczenia w ramach dodatkowej gwarancji, które producent urządzenia oferuje nabywcom nowych urządzeń dodatkowo do przysługującej zgodnie z przepisami prawa rękojmi. Poprzez udzielenie tej gwarancji przyznane Państwu ustawowo uprawnienia z tytułu rękojmi nie ulegają zmianie. Nasze świadczenia gwarancyjne udzielane są Państwu bezpłatnie.

2. Świadczenie gwarancyjne obejmuje wy

łącznie wady nowego urządzenia tego producen- ta wynikające z błędów w produkcji urządzenia lub w materiale i ogranicza się do usunięcia powyższych wad bądź wymiany urządzenia, według decyzji producenta. Prosimy pamiętać o tym, że zgodnie z przeznaczeniem nasze produkty nie zostały skonstruowane do prac w ramach działalności o charakterze gospodarczym, rzemieślniczym bądź profesjonal- nym. Tym samym, w przypadku użytku urządzenia podczas okresu gwarancyjnego w zakładach rzemieślniczych, przemysłowych i innej działalności gospodarczej lub eksploatacji pod podobnym obciążeniem postanowienia umowy gwarancyjnej tracą moc.

3. Gwarancji nie podlegają:

- szkody wynikające z niestosowania się do instrukcji montażu lub nieprawidłowej instalacji, nieprzestrzegania instrukcji obsługi (np. podłączenie do nieprawidłowego napięcia sieciowe- go lub nieprawidłowego rodzaju prądu), nieprzestrzegania zaleceń odnośnie konserwacji i bezpieczeństwa, oddział ywania anormalnych warunków otoczenia (np. uszkodzenia na skutek upadku urządzenia), jak i szkody powstałe na skutek niedostatecznej konserwacji i pielęgnacji urządzenia. - szkody wynikające z niedozwolonego lub nieprawidłowego stosowania urządzenia (np. przeciążenia urządzenia lub stosowanie innych niż zalecane narzędzi i akcesoriów), nieprzestrze- gania zaleceń odnośnie konserwacji i bezpieczeństwa, szkody powstałe na skutek ciał obcych w urządzeniu (np. piasek, kamienie, pył lub kurz oraz szkody podczas transportu), stosowania siły przy obsłudze urządzenia lub oddziaływania zewnętrznego (np. uszkodzenia na skutek upadku urządzenia). - uszkodzenia urządzenia lub jego części, które powstały na skutek normalnego prawidłowego lub innego naturalnego zużycia.

4. Okres gwarancji wynosi 60 miesiące licząc od dnia kupna urządzenia. Roszczenia gwarancyjne

winny być zgłaszane przed upływem dwóch tygodni od momentu stwierdzenia usterki. Po upływie okresu objętego gwarancją wyklucza się możliwość spełnienia roszczeń gwarancyjnych. Naprawa

ądź wymiana urządzenia nie powodują przedłużenia okresu gwarancyjnego ani rozpoczęcia biegu nowego okresu gwarancyjnego na zamienione urządzenie ani na zastosowane części zamienne. Obowiązuje to również w przypadku interwencji serwisowej na miejscu.

5. W celu przedstawienia roszczeń gwarancyjnych należy zgłosić uszkodzone urządzenie na

następującej stronie: www.isc-gmbh.info. Proszę mieć przygotowany rachunek lub inny dokument zakupu nowego urządzenia. Urządzenia, które przysłane zostały bez dowodu zakupu lub tabli- czki znamionowej, nie są objęte świadczeniami gwarancyjnymi, ponieważ nie ma możliwości ich przyporządkowania. Jeżeli wada objęta jest świadczeniem gwarancyjnym, otrzymają Państwo niezwłocznie naprawione lub nowe urządzenie. W przypadku części zużywających się, materiałów eksploatacyjnych oraz brakujących części zwracamy uwagę na ograniczenia tej gwarancji zgodnie z informacjami serwisowymi zamieszczonymi w tej instruk- cji obsługi. Anl_GETS_E_710_Kit_SPK7.indb 90Anl_GETS_E_710_Kit_SPK7.indb 90 14.02.2018 11:00:4814.02.2018 11:00:48CZ
