NOTENDAHANDBÓK GETS-E 710 Gardol

1. Öryggisleiðbeiningar
2. Tækislýsing og innihald
3. Tilætluð notkun
4. Tæknilegar upplýsingar
5. Fyrir notkun
6. Notkun
7. Unnið með keðjusöginni
8. Umhirða
9. Skipt um rafmagnsleiðslu
10. Hreinsun, geymsla og pöntun varahluta
11. Förgun og endurnotkun
12. Bilanaleit

IS

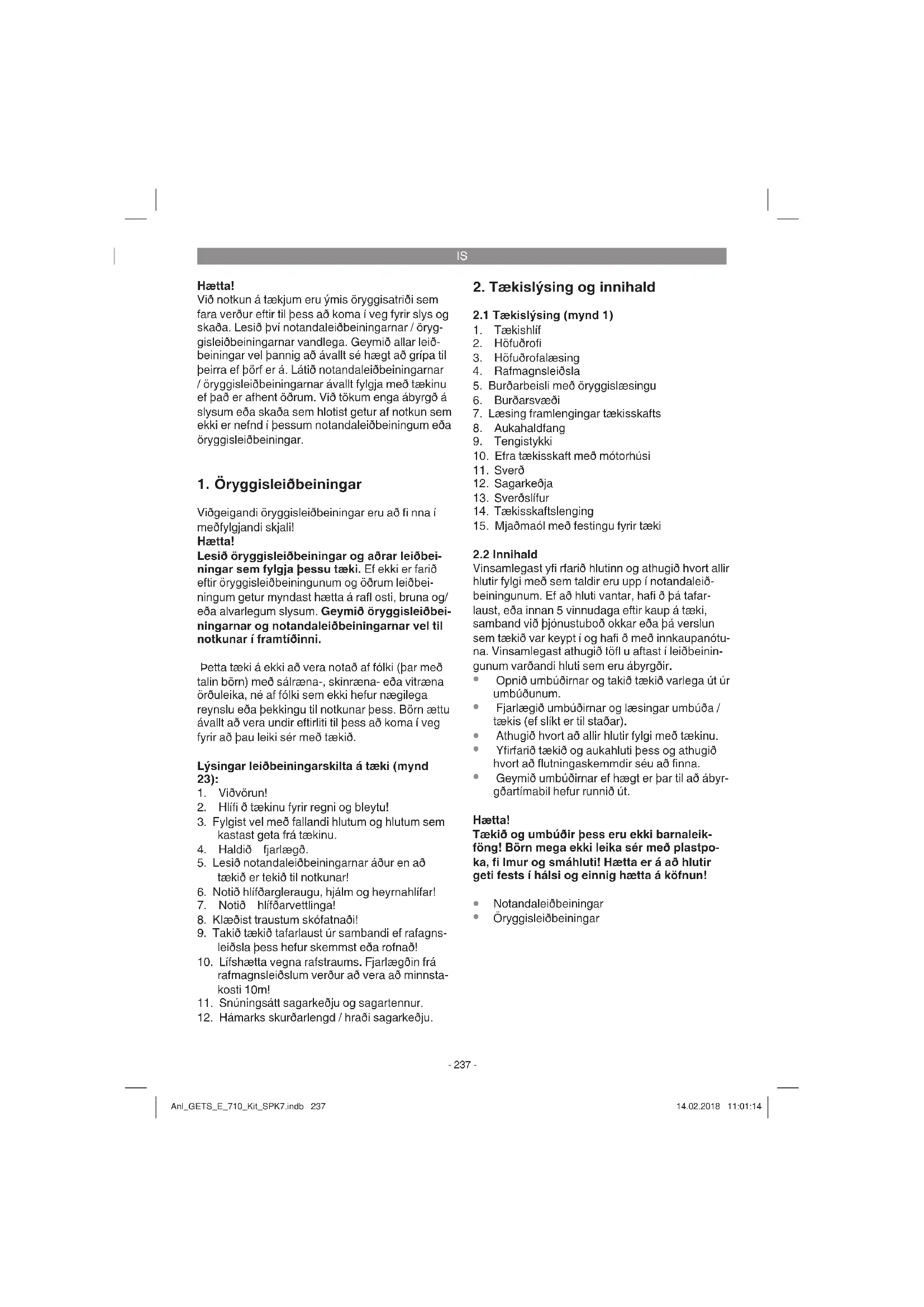

Hætta!

Við notkun á tækjum eru ýmis öryggisatriði sem fara verður eftir til þess að koma í veg fyrir slys og skaða. Lesið því notandaleiðbeiningarnar / öryggisleiðbeiningarnar vandlega. Geymið allar leið-beingar vel þannig að ávallt sé hægt að grípa til þeirra ef þörf er á. Látið notandaleiðbeiningarnar / öryggisleiðbeingarnar ávallt fylgja með tækinu ef það er afhent öðrum. Við tökum enga ábyrgð á slysum eða skaða sem hlotist getur af notkun sem ekki er nefnd í þessum notandaleiðbeiningum eða öryggisleiðbeingar.

1. Öryggisleiðbeiningar

Viðgeigandi öryggisleiðbeiningar eru að fi nna í meðfylgjandi skjali!

Hætta!

Lesið öryggisleiðbeiningar og aðrar leiðbe- ningar sem fylgja pessu tæki. Ef ekki er farið eftir öryggisleiðbeiningunum og öðrum leiðbe- ningum getur myndast hætta á rafl osti, bruna og/ eða alvarlegum slysum. Geymið öryggisleiðbe- ningarnar og notandaleiðbeiningarnar vel til notkunar í framtíðinni.

Petta tæki á ekki að vera notað af fólki (par með talin börn) með sálræna-, skinræna- eða vitræna öröuleika, né af fólki sem ekki hefur nægilega reynslu eða pekkingu til notkunar pess. Börn ættu ávallt að vera undir eftirliti til pess að koma í veg fyrir að pau leiki sér með tækið.

Lýsingar leiðbeiningarskilta á tæki (mynd 23):

1. Viðvörun!
2. Hlífi ð tækinu fyrir regni og bleytu!
3. Fylgist vel með fallandi hlutum og hlutum sem kastast geta frá tækinu.
4. Haldið fjarlægð.
5. Lesið notandaleiðbeiningarnar áður en að tækið er tekið til notkunar!
6. Notið hlífðargleraugu, hjálm og heyrnahlífar!
7. Notið hlífðarvettlinga!
8. Klæðist traustum skófatnaði!
9. Takið tækið tafarlaust úr sambandi ef rafagns-leiðsla pess hefur skemmst eða rofnað!
10. Lífshætta vegna rafstraums. Fjarlægðin frá rafmagnsleiðslum verður að vera að minnsta-kosti 10m!
11. Snúningsátt sagarkeðju og sagartennur.
12. Hámarks skurðarlengd / hraði sagarkeðju.

2.1 Tækislýsing (mynd 1)

1. Tækishlíf
2. Höfuðrofi
3. Höfuðrofalæsing
4. Rafmagnsleiðsla
5. Burðarbeisli með öryggislæsingu
6. Burðarsvæði
7. Læsing framlengingar tækisskafts
8. Aukahaldfang
9. Tengistykki
10. Efra tækisskaft með mótorhúsi
11. Sverð
12. Sagarkeðja
13. Sverðslífur
14. Tækisskaftslenging
15. Mjaðmaól með festingu fyrir tæki

2.2 Innihald

Vinsamlegast yfi rfarið hlutinn og athugið hvort allir hlutir fylgi með sem taldir eru upp í notandaleið-beiningunum. Ef að hluti vantar, hafi ð þá tafar-laust, eða innan 5 vinnudaga eftir kaup á tæki, samband við þjónustuboð okkar eða þá verslun sem tækið var keypt í og hafi ð með innkaupanótuna. Vinsamlegast athugið töfl u aftast í leiðbeiningunum varðandi hluti sem eru ábyrgðir.

• Opnið umbúðirnar og takid tækið varlega út úr umbúðunum.
  Fjarlægið umbúðirnar og læsingar umbúða / tækis (ef slíkt er til staðar).
• Athugið hvort að allir hlutir fylgi með tækinu.
  Yfirfarið tækið og aukahluti pess og athugið hvort að flutningaskemmdir séu að finna.
  Geymið umbúðirnar ef hægt er þar til að ábyrgðartímabil hefur runnið út.

Hætta!

Tækið og umbúðir þess eru ekki barnaleikföng! Börn mega ekki leika sér með plastpoka, fi lmur og småhluti! Hætta er á að hlutir geti fests í hálsi og einnig hætta á köfnun!

• Notandaleiðbeiningar
- Öryggisleiðbeiningar

IS

3. Tilætluð notkun

Keðjusögin með lengjanlega skaftinu er ætluð til vinnu í trjám. Hún er hvorki ætluð til viðamikillar sögunarvinnu eða til þess að fella tré, né til þess að saga önnur efni en við.

Petta tæki má einungis nota í þau verk sem það er framleitt fyrir. Öll önnur notkun sem fer út fyrir tilætlaða notkun er ekki tilætluð notkun. Fyrir skaða og slys sem til kunna að verða af þeim sökum, er eigandinn / notandinn ábyrgur og ekki framleiðandi tækisins.

Vinsamlegast athugið að tækin okkar eru hvorki framleidd né hönnuð fyrir notkun í atvinnuskini, í iðnaði eða notkun sem bera má saman við slíka notkun. Við tökum enga ábyrgð á tækinu, sé það notað í iðnaði, í atvinnuskini eða í tilgangi sem á einhvern hátt jafnast á við slíka notkun.

4. Tæknilegar upplýsingar

Tækisspenna: 230 V \~ 50 Hz

Málafí: 710 W

Sverðslengd: 200 mm

Hámarks sögunarlengd: 180 mm

Lýsing keðju: 3/8" 33 tennur

Sverleiki keõju: (0,043 mm) 1,1 mm

Tannhjól: 5 tennur, 3/8"

Sögunarhraði við uppgefi n snúningshraða: 13 m/s

Rými olíugeymis: 110 cm ^2

Nettó byngd án sverðs og keðju: ....4,3 kg

Keðja: . Oregon 90JG033X, 90PX033X, 91P033X

Sverð: ..... Oregon 084LNEA041, 080NDEA041

Öryggisflokkur: Ⅱ/回

Hætta!

Hávaði og titringur

Hávaðagildi og titringsgildi voru mæld eftir staðlinum EN ISO 11680-1.

Hámarks hljóðprýstingur L _nA ......87,8dB(A)

Óvissa K _nA ......3dB

Hámarks hávaði L _WA ....104,7 dB(A)

Óvissa K _WA ....3 dB

Hámarks hávaði L _WA ábyrgður ...... 106 dB(A)

Notið heyrnahlífar.

Virkni hávaða getur valdið heyrnaleysi.

Titringsgildi (summa vektora í premur rúmáttum) voru mæld samkvæmt staðlinum

EN ISO 11680-1.

Haldfang undir álagi

Titringsgildi a_n=1,537 m/s^2

Óvissa K = 1,5 m/s²

Uppgefin sveiflugildi pessa tækis eru stööluð gildi sem mæld eru við staðlaðar aðstæður. Pessi gildi geta breyst við mismunandi tæki og notkun peirra, pessi gildi geta pó í sumum tilvikum orðið hærri en þau gildi sem gefi n eru upp af framleiðanda tækisins.

Uppgefin sveiflugildi er hægt að nota til viðmiðunar við önnur lík tæki.

Uppgefið sveiflugildi getur auk pess verið notað til pess að áætla álag notanda pess.

Takmarkið hávaðamyndun og titring eins og hægt er!

- Notið einungis tæki sem eru í fullkomnu ásigkomulagi.

- Hirðið um tækið og hreinsið pað reglulega.

• Lagið vinnu að tækinu.

• Ofgerið ekki tækinu.

• Látið yfirfara tækið ef börf er á.

- Slökkvið á tækinu á meðan að það er ekki í notkun.

• Notiðhlífðarvettlinga

Varúð!

Aðrar áhættur

Pó svo að rafmagnsverkfærið sé notað fullkomlega eftir notandaleiðbeiningum framleiðanda pess, eru enn áhættuatriði til staðar. Eftirtaldar hættur geta myndast vegna uppbyggingu tækis og notkun pess:

1. Lungnaskaði, ef ekki er notast við viðgeigandi rykhlífar.

2. Heyrnarskaða ef ekki eru notaðar viðeigandi heyrnahlífar.

3. Heilsuskaðar, sem myndast geta vegna titrings á höndum og handleggjum, ef að tækið er notað samfl eytt til langs tíma eða ef að tækið er ekki notað samkvæmt leiðbeiningum pess eða ef ekki er rétt hirt um pað.

IS

5. Fyrir notkun

Gangið úr skugga um að rafrásin sem notuð er passi við þær upplýsingar sem gefnar eru upp á upplýsingarskilti tækisins.

Viðvörun!

Takið tækið úr sambandi við straum áður en að það er stillt.

Viðvörun! Tengið keðjusögina fyrst við rafmagn pegar að búið er að setja hana saman að fullu og búið er að spenna sagarkeðjuna. Notið ávalt hlíðarvettlinga pegar að unnið er með keðjusöginni til pess að minnka hættuna á slysum. Takið alla hlutina varlega úr umbúðunum og gangið úr skugga um að enga hluti vanti (mynd 1).

5.1 Samsetning lengjanlega tækisskaftsins (mynd 2)

Stingið efra tækisskaftinu í tengistykkið. Ganga verður úr skugga um að fjaðrandi kúlan (staða L) læsist inn í par til gert læsingargat (staða M). Herðið að lokum vængjaskrúfuna (F).

5.2 Samsetning sverðs og sagarkeðju

• Losið festiskrúfu (C) fyrir keðjuhjólshlíf (mynd 3).
  • Fjarlægið keðjuhjólshlífina.
  Leggið keðjuna eins og synt er ofan í stýrirennuna á sagarsverðinu (mynd 4 / staða A).
• Setjið sverðið með sagarkeðjunni eins og synt er inn í festingu sagarinnar (mynd 5). Um leið verður að præða keðjuna utan um tannhjólið (mynd 5 / staða B).
• Setjið keðjujólahlífina (mynd 6 / staða C) á tækið og herðið festiskrúfuna lauslega.
  Varúð! Herðið festiskrúfuna fyrst til fulls eftir að búið er að spenna sagarkeðjuna (sjá lið 5.3).

5.3 Sagarkeðja spennt

Varúð! Takið tækið ávallt úr sambandi við straum áður en að það er yfi rfarið og stillt. Notið ávallt hlífðarvettlinga þegar að unnið er að keðjusöginni til þess að koma í veg fyrir meiðsl.

- Losið festiskrúfu keðjuhjólshlífar um nokkra snúninga (mynd 3).

- Stillið inn rétta keðjuspennu með stilliskrúfu keðjuspennu (mynd 7 / staða D). Réttsælis snúningur eykur spennuna, rangsælis snúningur losar um sagarkeðjuna. Sagarkeðjan er rétt spennt pegar að hægt er að lyfta henni í miðjunni um um pað bil 2 mm (mynd 8).

- Herðið aftur festiskrúfu (C) keðjuhjólahlífarinnar (mynd 6).

Varúð! Allir hlekkir sagarkeðjunnar verða að liggja rétt ofan í keðjustýringunni.

Tilmæli varðandi keðjuspennu:

Sagarkeðjan verður að vera rétt spennt til þess að geta tryggt örugga notkun á tækinu. Pið sjáíð að keðjan er rétt spennt þegar að hægt er að lyfta sagarkeðjunni um 2 mm á miðju sverðinu. Par sem að sagarkeðjan hitnar við sögun og breytir við það lengd sinni, yfi rfarið þá keðjuspennuna á að minnstakosti 10 mínútna millibili og stillið hana ef þörf er á. Petta á sérstaklega við um nýjar sagarkeðjur. Slakið á sagarkeðjunni eftir notkun því hún styttist þegar að hún kólnar. Við það er hægt að komast í veg fyrir að sagarkeðjan skemmist.

5.4 Smurning sagarkeðjunnar

Varúð! Takið tækið ávallt úr sambandi við straum áður en að það er yfi rfarið og stillt. Notið ávallt hlífðarvettlinga þegar að unnið er að keðjusöginni til þess að koma í veg fyrir meiðsl.

Varúð! Notið keðjuna aldrei án sagarkeðjuolíu! Notkun keðjusagarinnar án sagarkeðjuolíu eða pegar að yfi rborð oliunnar er undir olíuglerinu, leiðir til skemmda á sagarkeðjunni!

Varúð! Fylgist með hitastigi: Mismunandi hitastig kalla á smurningu með mismunandi þykktarleika. Við lágan hita þarf að nota þunnar olíur (lág segja) til þess að geta til að mynda nægjanlega góða olíufi Imu. Ef að sama smurolía er notuð að sumarlagi þegar að heitt er í veðri, þynnist hún nú þegar svo mikið við umhverfi shitann. Pess vegna helst smurolíufi Iman ekki nægjanlega lengi á keðjunni og það leiðir til þess að keðjan ofhitnar og skemmist þar af leiðandi. Auk þess brennur smurolían og veldur við það óparfa umhverfi smengun.

Fyllt á olíugeymi (myndir 9-10):

Leggið keðjusögina niður á sléttan flöt.
- Hreinsið svæðið í kringum olíulokið (staða 21) og opnið síðan lokið.
- Fyllið olíugeyminn (staða 20) með sagarkeð- juolíu. Athugið að það komist ekki óhreinindi ofan í olíugeyminn þar sem að það myndi stífla olíustút.
• Lokið olíulokinu (staða 21).

5.5 Aukahaldfang stillt (mynd 11)

a) Halli aukahaldfangs s stilltur með því að opna (a) læsinguna (F). Stillið inn þann halla aukahaldfangsins (8) sem óskað er. Lokið (b) læsingunni (F) að lokum.

IS

b) Staða aukahaldfangs. Opnið (a) læsinguna (F) og rennið aukahaldfanginu (8) í óskaða stöðu. Lokið (b) læsingunni (F).

5.6 Tækisskaft lengt

• Opnið lokið (mynd 12 / staða 1)
- Athugið stöðu stýrirennu (mynd 12 / staða R) og stingið tækisrörsframlengingunni (14) inn í tækisrörið.
- Til pess að festa tækisrörsframlengingunni, snúið henni réttsælis um 90° par til að smellur heyrist (mynd 13).
- Til bess að fjarlægja tækisrörsframlengingu-na, snúið þá læsingarhjólinu (mynd 14 / staða S) afturábok og snúið samtímis tækisrörs-framlengungni 90° rangsælis (mynd 14). Lokið opinu með lokinu.

Tilmæli: Notið einungis tækisrörsframlenginguna saman með mjaðmabeislinu (mynd 1 / staða 15, sjá lið 6.2).

6. Notkun

6.1 Axlabeisli ásett

Varúð! Notið ávallt axlabeisli við vinnu með tækinu. Slökkvið ávallt á tækinu áður en að axlabeisli er losað. Slysahætta er til staðar.

1. Krækið karabínunni (mynd 15 / staða T) í beislisfestinguna.
2. Leggið tækisbeislið yfi r öxlina.
3. Stillið beislislengdina pannig að beislisfestingin sé við mittishæð.

Tilmæli:

Tækisbeislið er útbúið öryggislæsingu (mynd 15 / staða U) sem gerir það til dæmis kleyft að losa beislið fl jótt af tækinu við hættuástand. Til þess verður að draga öryggislæsinguna (U) niður á við.

6.2 Mjaðmabeisli ásett (mynd 16)

Til að nota tækisrörsframlenginguna á öruggan hátt er nauðsynlegt að notast við mjaðmabeislið. Setjið mjaðmabeislið í kringum mjaðmirnar og stillið pað pannig að pað sitji fast. Látið tækisrörs-framlenginguna hvíla ofan í tækisfestingunni.

6.3 Tækisrörsframlengingin stillt (mynd 17)

1. Opnið (a) læsingu framlengingarinnar (7).
2. Dragið efra tækisrörið svo langt út að lengdin passi fyrir vinnuhæðina.
3. Læsið (b) læsingu framlengingarinnar (7) af-tur.

6.4 Tæki tengt við rafmagn

Tengið rafmagnsleiðslu við viðgeigandi framlengingarleiðslu. Athugið að framlengingarleiðsla sé nægilega góð fyrir afl tækisins.

Præðið framlengingarleiðslu eins og synt er á mynd 18 til pess að hlifa henni og koma í veg fyrir að hún detti úr sambandi.

Tengið framlengingarleiðsluna við viðeigandi tryggða inntungu. Við mælum með notkun litamerktum leiðslum (rauðum eða gulum). Pað kemur í veg fyrir að leiðslur skemmist af keðjusöginni.

6.5 Tækis gangsett / slökkt á pví

Gangsetning

• Haldið tækinu föstu með báðum höndum á haldföngunum (pumal undir aukahaldfanginu).
• Rennið höfuðrofalæsingunni (mynd 19 / staða 3) frammávið og haldið henni.
• Gangsetjið tækið með höfuðrofanum (mynd 19 / staða 2). Nú er hægt að sleppa höfuðrofalæsingunni.

Slökkt á tæki

Sleppið höfuðrofanum (mynd 19 / staða 2). Takið tækið ávallt úr sambandi við straum pegar að vinnu er hætt.

7. Unnið með keðjusöginni

Fyrir notkun

Yfi rfarið eftirfarandi atriði fyrir hverja notkun og ef- tir skemmdir til pess að tryggja öryggi við vinnu:

Ástand keðjusagarinnar

Yfi rfarið keðjusögina fyrir notkun hennar og gangið úr skugga um að tækishús, rafmagnsleiðslur, sagarkeðja og sverð sé í góðu lagi. Takið tækið aldrei til notkunar ef að það er skemmt.

Olíugeymir

Olíumagn olíugeymis Athugið einnig hvort að nægileg olía er til staðar á meðan að vinnu stendur. Notið sögina aldrei, ef það er engin olía á henni eða þegar að yfi rborð olíu er undir lágmarki til þess að koma í veg fyrir skemmdir á sagarkeðjunni. Ein fylling dugar að meðaltali í 10 minútur, sem fer einnig eftir vinnuhléum og álagi á tækið.

IS

Sagarkeðja

Spenna sagarkeðju, ástand keðju. Eftir því sem að sagarkeðjan er beittari er vinnan auðveldari og betra er að stjórna henni. Pað sama á við um spennu sagarkeðjunnar. Yfi rfarið einnig spennu sagarkeðjunnar reglulega við vinnu á að minnstakosti 10 mínútna millibili til þess að auka eigið öryggi! Nýjar keðjur eiga það til að penjast sér-staklega mikið.

Vinnuklæðnaður

Klæðist ávallt viðeigandi vinnuklæðnaðar, ekki of viðum vinnuklæðnaði. Klæðist vinnuvettlingum og öryggisskóm.

Heyrnahlífar og hlífðargleraugu.

Notið hlífðarhjálm með innbyggðum heyrnahlífum og andlitshlíf. Pessi búnaður hlífi r notanda fyrir fallandi greinum og hlutum sem kastast að notanda.

Örugg vinna

• Til pess að tryggja örugga vinnu er vinnuhalli að 60° leyfilegur.
• Standið aldrei undir grein sem sagað er í.
  Farið varlega pegar að sagað er í greinar sem eru undir spennu og viði sem kurlast.
• Hætta er á slysum vegna greina sem falla niður og vegna viðarbúta sem geta skotist til!
• Haldið fólki og dýrum fjarri hættusvæðis tækisins á meðan að bað er í notkun.
• Tækið er ekki tryggt gagnvart raflosti ef að pað snertir háspennuleiðslur. Haldið að minnstakosti 10 m öryggismillibili frá straumleiðandi leiðslum. Lífshætta vegna raflosts!
• Pegar að unnið er í halla, varist þá að standa ávallt fyrir ofan eða til hliðar við greinina sem sagað er í.
• Haldið tækinu eins nærri líkamanum og hægt er. Pannig næst besta líkamsjafnvægið.

Sögunartækni

• Við vinnu með pessu tæki verður að athuga að hámarks horn að láréttum fleti er 60° til pess að koma í veg fyrir notandi verði fyrir fallandi greinaum (mynd 22).
• Sagið lægri greinarnar fyrst af trénu. Við það er auðveldara fyrir greinarnar að falla niður.
• Pegar að skurði er lokið, þyngist sögin skyndilega mikið fyrir notandann þar sem að þungi hennar liggur ekki lengur á greininni. Við þessar aðstæður er hætta á því að notandi missi stjórnina á söginni.
• Dragið sögina einungis út úr skurðinum á meðan að sagarkeðjan er á snúningi. Við það minnkar hættan á því að hún festist.

• Sagið ekki með sagaroddinum.
- Sagið ekki við rót greinar sem er með mikinn kraga. Pað erfiðar trénu að gróa sárið.

Litlar greinar sagaðar af tré (mynd 20):

Leggið skurðarfl öt sagarinnar með klónni að greininni. Pað kemur í veg fyrir að sögin hrökkvi til pegar að sögun er hafi n. Færið sögina niður á við í gegnum greinina með léttum þrýstingi ofan frá.

Stærri og lengri greinar sagaðar (mynd 21):

Sagið stærri greinar af trjám í fl eiri hlutum. Sagið fyrst með efrí hluta sverðsins uppávið, neðan frá greininni um það bil 1/3 sverleika greinarinnar (a). Að lokum er sagað með neðri hlið sverðsins ofanfrá og niður að fyrsta skurðinum (b).

Sagið langar greinar í nokkra hluta til pess að hafa betri stjórn á peim stað sem að greinarnar lenda.

Bakslag

Bakslag þýðir hér að tækið hrekkur skyndilega upp og kastast til baka þegar að það er í notkun. Vanalega er ástæðan snerting við verkstykkid með sverðsoddinum eða það að sagarkeðjan klemmist föst.

Pegar að bakslag á sér stað losna miklir kraftar. Pess vegna bregst sögina vanalega stjörnlaus við. Afl eiðingar eru oft alvarleg slys notanda eða fóliks í nánd. Hætta á bakslagi er mest pegar söginni er beint pannig að oddur hennar er settur í snertingu við við par sem að par er vogarafl ið mest. Setjið pess vegna sögina eins fl ata og hægt er á efnið.

Varúð!

• Athugið að keðjuspenna sé rétt!
- Notið einungis keðjusagir sem eru í fullkonu ásigkomulagi!
- Vinnið einungis með beittri og réttri sagarkeðju!
- Sagið aldrei með efri brún sagarsverðsins eða með oddi sagarinnar!
- Haldið ávallt á keðjusöginni með báðum höndum!

Sagað í við undir spennu

Pegar að sagað er í við undir spennu verður að fara sérstaklega varlega! Hér er átt við að viður sé undir spennu ef að hann getur losað um spennuna við sögun og við það orsakað óviðráðanleg öfl. Það getur leitt til alvarlegra slysa eða jafnvel dauðaslysa. Pessháttar vinna má einungis vera framkvæmd af lærðum fagaðilum.

IS

8. Umhirða

8.1 Skipt um sagarkeðju og sverð

Skipta verður um sagarsverðið begar að stýrirenna bess er uppnotuð. Til bess ætti að fara eftir leiðbeiningunum í kafl anum „Samsetning sverðs og sagarkeðju“!

Tilmæli:

Notið sverðið „Oregon 084LNEA041“ einungis saman með sagarkeðjunni „Oregon 90JG033X“ eða „90PX033X“ og sverðið „Oregon 080NDEA041“ einungis saman með sagarkeðjunni „Oregon 91P033X“

8.2 Sjálfvirk keðjusmurning yfi rfarin

Yfi rfarið reglulega virkni sjálfvirku keðjusmurningarinnar til pess að koma í veg fyrir að sagarkeðjan og sverðið ofhitni og par að leiðandi skemmist. Til pess verður að beina sagarsverðinu að slétturn fl eti (fjöl, viðarbút) og látið keðjusögina ganga. Ef að pað myndast olíurák á yfi rborðinu við pað er sjálfvirka keðjusmurningin í lagi. Ef að engin augljós olíurák myndast, lesið pá viðeigandi lið í kafí anum um „Bilanaleit“! Ef að pær upplýsingar hjálpa ekki verður að hafa samband við viðurkennt fagverkstæði.

Varúð! Við það má ekki snerta flötin með söginni. Haldið öruggu öryggismillibili (um það bil 20 cm)

8.3 Sagarkeðja slípuð

Góð virkni keðjusagarinnar er einungis hægt að tryggja á meðan að sagarkeðjan er í góðu ásigkomulagi og á meðan að hún er beitt. Við það minnkar einnig hættan á bakslagi.

Sagarkeðjuna er hægt að láta slípa af fagaðila. Reynið ekki að slípa sagarkeðjuna sjálf, ef að þið eigið ekki sérstök verfæri til þess og nægilega þekkingu.

Ef að rafmagnsleiðsla pessa tækis er skemmd, verður að láta framleiðanda, viðurkenndan bjónustuaðila eða annan fagaðila skipta um hana til pess að koma í veg fyrir tjón.

10. Hreinsun, geymsla og pöntun varahluta

Hreinsið tækið og hirðið um það áður en það er sett til geymslu.

10.1 Hreinsun

• Hreinsið festingahluti og læsingar reglulega með því að blása óhreinindi í burtu með háþrýstilofti eða hreinsið með bursta. Noti engin verkfæri til þess að hreinsa tækið.
• Haldið haldföngum tækisins hreinum og lau-sum við oliú til þess að tryggja traust hald.
• Hreinsið tækið samkvæmt notkun með rökum klút og mildum hreinsivökva ef pörf er á.

Hætta!

• Takið tækið ávallt úr sambandi við straum áður en að það er hreinsað.
• Setji tækið aldrei ofan í vant eða aðra vökva til pess að hreina það.

10.2Geymsla

• Ef að keðjusögin er ekki notuð í lengri tíma ætti að fjarlægja keðjuolíuna af olíugeyminum. Leggið sagarkeðjuna og sverðið stutt ofan í olíubað og pakkið inn í oliúpappír.
• Geymið tækið og aukahluti pess á dimmum, purrum og frostlausum stað par sem að börn ná ekki til. Kjörhitastig geymslu er á milli 5 og 30 °C.

10.3 Pöntun varahluta:

Pegar að varahlutir eru pantaðir ættu eftirfarandi atriði að vera tilgreind;

Gerötækis
• Gerðarnúmertækis
• Númertækis
- Varahlutanúmer pess varahlutar sem panta á Verð og upplýsingar eru að fi nna undir www.isc-gmbh.info

IS

Petta tæki er afhent í umbúðum sem hlifa tækinu fyrir skemmdum við fl utninga. Pessar pakkningar endurnytanlegar eða hægt er að endurvinna bær. Petta tæki og aukahlutir pess eru úr mismunandi efnum eins og til dæmis málmi og plastefnum. Skemmd tæki eiga ekki heima í venjulegu heimilissorpi. Til pess að tryggja rétta förgun á pessu tæki ætti að skila þvi til þar til gerðra sorpmóttökustöðvar. Ef að þér er ekki kunnugt um pesshát-tar sorpmóttökustöðvar ættir þú að leita til bæjars-krifstofur varðandi upplýsingar.

IS

12. Bilanaleit

Varúð!

Takið tækið úr sambandi við straum áður en að bilanaleit er hafin.

Eftirfarandi tafla sýnir bilanaeinkenni og lýsir hvernig hægt er að leysa vandamálin ef að tækið virkar ekki eins og það á að gera. Ef ekki er hægt að finna bilunina með hjálp töflunnar ætti að hafa samband við fagverkstæði.

Ástæða Bilun	Lausn
Keðjusög virkar ekki -	Tækið fær ekki straumInnstunga er biluðFramlengingarleiðsla er skemmdÖryggi hefur slegið út	-Gangið úr skugga um að tækið fái rafmagnPrufi ð aðra rafmagnsinnstungu, skiptið um hanaYfirfarið rafmagnsleiðslu, skiptið um hanaSkiptið um öryggi
Keðjusög virkar slitrótt	-Ytra sambandsleysiInnra sambandsleysiHöfuðrofi er bilaður	-Leitið til fagverksæðisLeitið til fagverksæðisLeitið til fagverksæðis
Sagarkeðja er þurr -	Engin olía á tækinuLoftop oliugeymis er stifl aðOliústútur er stifl aður	-Fyllið á olíuHreinsið olíulokHreinsið olíustút
Keðja/stýrirenna heit	- Engin olía á tækiLoftop oliugeymis er stifl aðOliústútur er stifl aðurKeðja er óbeittKeðjan er of mikið spennt	-Fyllið á olíuHreinsið olíulokHreinsið olíustútSlípið keðju eða skiptið um hanaYfi rfarið keðjuspennu
Sagarkeðja titrar, hrekkur til eða sagar ekki rétt	- Keðjuspenna of lítilKeðja óbeittKeðja uppslitinSagartennur snúa í öfuga átt	-Stillið keðjuspennuSlípið keðju eða skiptið um hanaSkiptið um sagarkeðjuSetjið keðjuna aftur á tækið með sagartennurnar í rétta átt

IS

Sérstök skilyrði fyrir lönd Evrópubandalagsins:

Kastið ekki notuðum rafmagnstækjum í vanalega ruslatunnu.

Samkvæmt reglugerð fyrir Evrópu 2012/19/EU um gömul rafmangstæki og samkvæmt breytingum í lagasetningu hverrar þjóðar sambandsins verður að safna raftækjum aðskilið og koma fleim í sérstaka endurvinnslu í flágu umhverfi sverndar.

Í staðinn fyrir að senda tækin til baka er eigandi þeirra hvattur til að vinna að því að rétt endurvinnsla eigi sér stað þegar hann afsalar sér tækinu sem eigandi. það er mögulegt að afhenda tækið til sérstakrar söfnunarstofnunar, sem sér um endurvinnslu tækisins samkvæmt lögum hinna ýmsu þjóða um endurvinnslu og sorp. þetta á samt ekki við um viðbótarhluti, sem innihalda ekki rafmagnshluta.

Eftirprentun eða önnur fjölprentun fylgiskjala og leiðarvísa vörunnar, líka í úrdrætti, er ekki leyfileg nema grerinilegt samflykki frá iSC GmbH komi til.

Pað er áskilið að tæknilegar breytingar séu leyfi legar

IS

Pjónustuupplýsingar

Við höfum faglega þjónustuaðila í öllum þeim löndum sem að ábyrgðarskýrteini ef gefið út á og er heimilisfang þeirra gefið upp í ábyrgðarskírteininu. Pessir þjónustuaðilar eru til staða fyrir þig varðandi viðgerðir, pantanir varahluta og íhluta.

Athuga verður að sumir eftirtaldir hlutir tækisins eru hlutir sem notast upp við notkun eða á annan náttúrulegan hátt og/eða eftirfarandi hlutir er eru nauðsynlegir vegna notkunar eða slits.

Grein Dæmi
Slithlutir* Sagarkeðja, tækissverð
Notkunarefni/hlutir sem notast upp* Keðjusagarolía
Hlutir sem vantar

* verða ekki endilega að fylgja!

Vegna galla eða bilana biðjum við þig um að hafa samband við skrá það á netinu undir www.isc-gmbh.info. Vinsamlegast athugið að lýsa biluninni nákvæmlega og svarið endilega eftirfarandi spurningum:

Virkaði tækið fyrst eða var bað bilað strax frá upphafi?
- Varð pér vart við eitthvað óvenjulegt áður en bilunin kom til (greining bilunar)?
• Hvaða bilun lýsir sér í tækinu samkvæmt pinni skoðun (aðalbilun)?
Lýsið biluninni.

IS

Ábyrgðarskírteni

Kæri viðskiptavinur,

vörur okkar eru framleiddar undir ströngu gæðaeftirliti. Ef að tækið virkar þrátt fyrir það ekki fullkomlega, þykir okkur það mjög leitt og biðjum þig endilega um að hafa samband við þjónustuaðila okkar. Heimilis-fang er að finna neðar á þessu ábyrgðarskjali. Pú getur einnig haft samband við verslunina þar sem að tækið var keypt. Varðandi gildi ábyrgðarskírteinisins gildir eftirfarandi:

1. Ábyrgðarskýrteini pessa tækis gildir eingöngu fyrir einkanotendur, p.e.a.s persónur sem nota petta tæki ekki til atvinnunota né í annarri sjálfstæðrar vinnu. Petta ábyrgðarskirteini lýsir aukalegrí ábyrgð sem að neðan nefndur framleiðandi ábyrgist viðskiptavinum sínum umfram pær ábyrgðir sem reglur og lög gefa kröfur um. Pín almenna lagaleg ábyrgð helst ósnert prátt fyrir pessa ábyrgðaliði. Ábyrgðarbjónusta okkar eru pér að kostnaðarlausu.

2. Ábyrgðin nær eingöngu yfir galla á nýju tæki sem þú hefur fest kaup á sem var framleitt af neðang-reindum framleiðanda. Ábyrgðin nær einungis yfir galla sem eru vegna efnisgalla eða framleiðslugalla og takmarkast við okkar ákvörðun um að endurbæta gallan eða skipta út tækinu.

Vinsamlegast athugið að tækin okkar eru hvorki framleidd né hönnuð fyrir notkun í atvinnuskini, í iðnaði eða notkun sem bera má saman við slíka notkun. Ábyrgðarsamningurinn fellur úr gildi ef að tækið er notað innan ábyrgðartímans í atvinnuskini eða annan slíkan sambærilegan hátt.

1. Ábyrgð okkar gildir ekki yfi r:

- Skemmdir á tæki sem til verða vegna pess að ekki hefur verið farið eftir leiðbeiningum varðandi samsetningu pess, rangrar uppsetningar, ef að ekki hefur verið farið eftir notandaleiðbeiningunum (til dæmis ef að tækið hefur verið tengd við ranga rafspennu eða rafstraum) eða ef að ekki hefur verið farið eftir leiðbeiningum tækis varðandi umhirðu og öryggi pess eða ef að tækið hefur verið notað undir óeðlilegum náttúruáhrifum eða vegna of lítillar umhirðu og bjónustu.

- Skemmdir á tæki, sem til verða vegna misnotkunar eða óviðeigandi notkunar (til dæmis of mikið álag á tæki eða ef að notaðir eru rangir íhlutir eða aukahlutir), ef að utanaðkomandi hlutir komast inn í tækið (eins og til dæmis sandur, steinar eða ryk, flutningaskemmdir), vegna rangnotkunar eða utanaðkomandi álags (eins og til dæmis skemmdir við það að tækið fellur niður).

- Skemmdir á tæki eða hlutum tækisins, sem til verða vegna notkunar pess eða vegna annarra utanaðkomandi eðlilegra uppnotkunar.

1. Ábyrgðartíminn eru 60 mánuðir sem byrjar við dagsetningu kaups á tæki. Tilkynna verður um skemmdir eða galla á tæki áður en að ábyrgðin fellur úr gildi og innan tveggja vikna eftir að skemm-din er fundin. Ábyrgð tækisins fellur úr gildi eftir að ábyrgðartímabilið er útrunnið. Ef að gert er við tæki eða því skipt út vegna ábyrgðar, leiðir það ekki til þess að ábyrgðartímabilið lengist og ekki gildir ný ábyrgð á nýja tækinu eða varahlutunum sem settir hafa verið í það. Petta gildir einnig um þjónustu sem hefur verið framkvæmd til staðar.

2. Til pess að fá ábyrgðarþjónustu, hafíð pá samband við: www.isc-gmbh.info. Vinsamlegast geymið kaupkvittanir og önnur skjöl sem staðfesta kaupin á nýju tæki. Tæki sem send eru til viðgerðar sem ekki hafa tilskildar kvittanir eða tæki án tækismerkingar missa alla ábyrgð par sem ekki er hægt að tilgreina pau tæki. Ef að skemmdin á tækinu er innan ábyrgðarramma pess færð þú umsvifalaust viðgert eða nýtt tæki í stað pess gamla.

Varðandi hluti sem notast upp og hluti sem vantar bendum við á takmarkanir ábyrgðar pessa tækis sem eru í notandaleiðbeiningunum.

SE
