NOTENDAHANDBÓK GMSE 1335 Gardol

1. Öryggisleiðbeiningar
2. Tækislýsing og innihald
3. Tilætluð notkun
4. Tæknilegar upplýsingar
5. Fyrir notkun
6. Notkun
7. Hreinsun, umhirða, geymsla og pöntun varahluta
8. Förgun og endurnotkun
9. Bilanaleit

IS

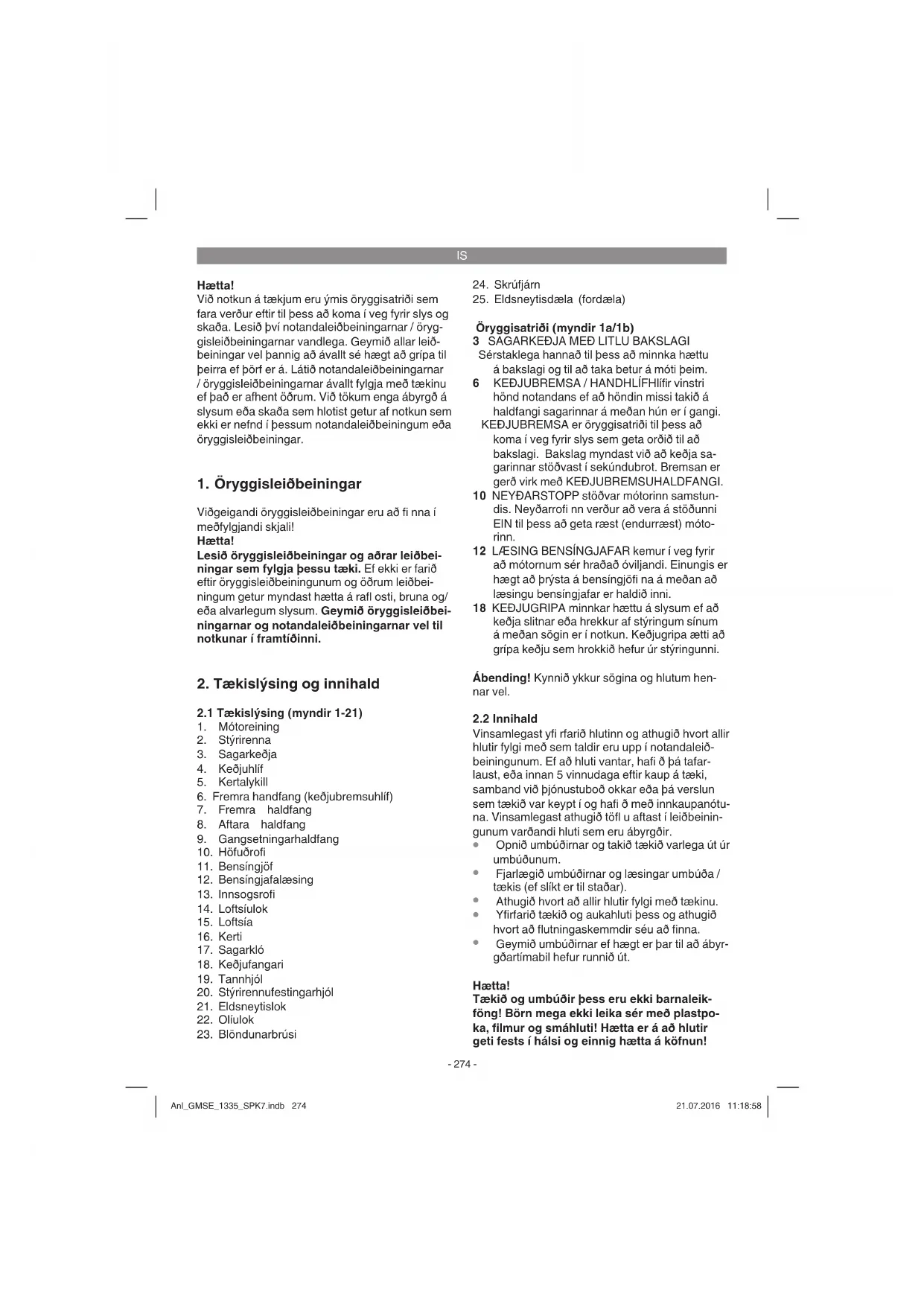

Hætta!

Við notkun á tækjum eru ýmis öryggisatriði sem fara verður eftir til þess að koma í veg fyrir slys og skaða. Lesið því notandaleiðbeiningarnar / öryggisleiðbeiningarnar vandlega. Geymið allar leið-beingar vel þannig að ávallt sé hægt að grípa til þeirra ef þörf er á. Látið notandaleiðbeiningarnar / öryggisleiðbeingarnar ávallt fylgja með tækinu ef það er afhent öðrum. Við tökum enga ábyrgð á slysum eða skaða sem hlotist getur af notkun sem ekki er nefnd í þessum notandaleiðbeiningum eða öryggisleiðbeingar.

1. Öryggisleiðbeiningar

Viðgeigandi öryggisleiðbeiningar eru að fi nna í meðfylgjandi skjali!

Hætta!

Lesið öryggisleiðbeiningar og aðrar leiðbe- ningar sem fylgja pessu tæki. Ef ekki er farið eftir öryggisleiðbeiningunum og öðrum leiðbe- ningum getur myndast hætta á rafl osti, bruna og/ eða alvarlegum slysum. Geymið öryggisleiðbe- ningarnar og notandaleiðbeiningarnar vel til notkunar í framtíðinni.

3 SAGARKEDJA MED LITLU BAKSLAGI Sérstaklega hannað til pess að minnka hættu á bakslagi og til að taka betur á móti peim.
6 KEDJUBREMSA / HANDHLÍFHIÍfir vinstri hönd notandans ef að höndin missi takið á haldfangi sagarinnar á meðan hún er í gangi. KEDJUBREMSA er öryggisatriði til pess að koma í veg fyrir slys sem geta orðið til að bakslagi. Bakslag myndast við að keðja sagarinnar stöðvast í sekúndubrot. Bremsan er gerð virk með KEDJUBREMSUHALDFANGI.
10 NEYĐARSTOPP stöðvar mótorinn samstun-dis. Neyðarrofi nn verður að vera á stöðunni EIN til þess að geta ræst (endurræst) móto-rinn.
12 LÆSING BENSÍNGJAFAR kemur í veg fyrir að mótomnum sér hraðað óviljandi. Einungis er hægt að þrýsta á bensíngjöfi na á meðan að læsingu bensíngjafar er haldið inni.
18 KEDJUGRIPA minnkar hættu á slysum ef að keðja slitnar eða hrekkur af stýringum sínum á meðan sögin er í notkun. Keðjugripa ætti að grípa keðju sem hrokkið hefur úr stýringunni.

Ábending! Kynnið ykkur sögina og hlutum hennar vel.

2.2 Innihald

Vinsamlegast yfi rfarið hlutinn og athugið hvort allir hlutir fylgi með sem taldir eru upp í notandaleið-beiningunum. Ef að hluti vantar, hafi ð þá tafarlaust, eða innan 5 vinnudaga eftir kaup á tæki, samband við þjónustuboð okkar eða þá verslun sem tækið var keypt í og hafi ð með innkaupanótuna. Vinsamlegast athugið töfl u aftast í leiðbeiningunum varðandi hluti sem eru ábyrgðir.

• Opnið umbúðirnar og takið tækið varlega út úr umbúðunum.
  Fjarlægið umbúðirnar og læsingar umbúða / tækis (ef slíkt er til staðar).
• Athugið hvort að allir hlutir fylgi með tækinu.
• Yfirfarið tækið og aukahluti pess og athugið hvort að flutningaskemmdir séu að finna.
  Geymið umbúðirnar ef hægt er þar til að ábyrgðartímabil hefur runnið út.

Hætta!

Tækið og umbúðir pess eru ekki barnaleikföng! Börn mega ekki leika sér með plastpoka, filmur og småhluti! Hætta er á að hlutir geti fests í hálsi og einnig hætta á köfnun!

IS

• Notandaleiðbeiningar
• Öryggisleiðbeiningar

3. Tilætluð notkun

Petta tæki er einungis hannað til pess að saga við. Einungis má fella tré ef notandi hefur hlotið þjálfun til pess. Framleiðandi tækisins er ekki ábyrgur fyrir skaða sem til verður vegna notkunar á tækinu ef notkun pess er ekki viðeigandi.

Petta tæki má einungis nota í þau verk sem það er framleitt fyrir. Öll önnur notkun sem fer út fyrir tilætlaða notkun er ekki tilætluð notkun. Fyrir skaða og slys sem til kunna að verða af þeim sökum, er eigandinn / notandinn ábyrgur og ekki framleiðandi tækisins.

Vinsamlegast athugið að tækin okkar eru hvorki framleidd né hönnuð fyrir notkun í atvinnuskini, í iðnaði eða notkun sem bera má saman við slika notkun. Við tökum enga ábyrgð á tækinu, sé það notað í iðnaði, í atvinnuskini eða í tilgangi sem á einhvern hátt jafnast á við slika notkun.

Varúð! Aðrar áhættur

Pó svo að rafmagnsverkfærið sé notað fullkomlega eftir notandaleiðbeiningum framleiðanda bess, eru enn áhættuatriði til staðar. Eftirtaldar hættur geta myndast vegna uppbyggingu tækis og notkun bess:

1. Líkamsskurðir ef sagarkeðja er snert par sem hún er óhulin og/eða á snúningi.
2. Líkamsskurðir við bakslag eða við aðrar óviljandi hreyfi ngar á sagarsverðinu
3. Meiðsl vegna hluta sem kastast frá söginni
4. Meiðsl vegna hluta sem kastast frá efninu sem sagað er í
5. Heyrnaskaða ef viðeigandi heyrnahlífar eru ekki notaðar
6. Öndunarörðuleikar vegna innöndunar á skaðlegum útblæstri og skaða á húð vegna snertingar við bensín

4. Tæknilegar upplýsingar

Slagrými mótors 41 cm³
Hámarks afl mótors 1,3 kW
Skurðarlengd 33,5 cm³
Sverðslengd 14" (35 cm)
Lýsing keðju .....(3/8"), 9,525 mm
Breidd keðju (0,05"), 1,27 mm
Snúningshraði án álags .....3100 ± 300 mín¹
Hámarks snúningshraði með

skurðareiningu 11000 mín ^1

Hámarks keðjuhraði 21 m/s ^2

Rými eldsneytistanks 260 cm³

(ISO 22868) á stað notanda ..... 99 dB(A)

Óvissa K _pA 3 dB(A)

Hámarks hávaði L _WA mældur

(ISO 22868) 110 dB(A)

Óvissa K_WA 3 dB(A)

Ábyrgður hámarks hljóðprýstingur

L_WA (ISO 2000/14/EC) 114 dB(A)

Titringur ahv (fremra haldfang)

(ISO 22867) ......hámark 7 m/s²

Óvissa K _m 1,5 m/s ^2

Titringur a _tw (Aftara haldfang )

(ISO 22867) ......hámark 6,5 m/s²

Óvissa K_bv 1,5 m/s²

Kerti L8RTF

Millibil kertis 0,6 mm

Gerð keðju ....KANGXIN 3/8LP-53

Oregon 91P053X / Oregon 91P052X

Gerð sverðs ....Kangxin AP14-53-509P

Oregon 140SDEA041 (518302)

Takmarkið hávaðamyndun og titring eins og hægt er!

• Notið einungis tæki sem eru í fullkomnu ásigkomulagi.
• Hirðið um tækið og hreinsið það reglulega.
  • Lagið vinnu að tækinu.
  • Ofgerið ekki tækinu.
  • Látið yfirfara tækið ef börf er á.
• Slökkvið á tækinu á meðan að það er ekki í notkun.
• Notiðhlífðarvettlinga

IS

5. Fyrir notkun

Hætta: Gangsetjið mótorinn fyrst eftir að sögin er full samansett.

Varúð: Notið ávalt vinnuvettlinga pegar að sögin er handfjötluð.

5.1 Sverð ásett

NOTID EINUNGIS UPPRUNALEGT SVERD til bess að tryggja að sverðið og keðjan smyrjist vel. Olíuopið (mynd 2 / staða A) verður að vera laust við óhreinindi og aðskotahluti.

1. Gangið úr skugga um að keðjubremsan sé á stillingunni HLUTLAUST (mynd 3A).
2. Fjarlægið Stýrirennufestingarhól (20). Fjarlægið hlífi na af tækinu (mynd 3B).
3. Snúið keðjuspenningarhjólinu (19) RANSAÉLIS, þar til að KRÓKURUNN (E) (oddurinn sem stendur út) er við enda rennistýringar sinnar í áttina að kúplingu og tannhjóli (mynd 3B/3C).
4. Leggið þann enda sverðsins sem er með úrtakinu yfi r sverðboltann (F). Stillið sverðið þannig að STÝRIPINNINN passi í stýriopið (G) á sverðinu (myndir 3C/3D).

5.2 Sagarkeðja ásett

1. Haldið á keðjunni og myndið sivalning pannig að skurðkantur (A) keðjunnar snúi útávið (mynd 4A) og skurðaráttin sé RÉTTSÆLIS.
2. Rennið keðjunni yfi r tannhjólið (B) aftur fyrir kúplinguna (C). Athugið að hlekkirnir leggist rétt á tannhjólið (mynd 4 B).
3. Præðið drifhlekkina í stýringuna (D) og yfi r enda sverðsins (mynd 4B).

Ábending! Keðjusögin gæti hangið örlítið á neðri hluta sverðsins. Pað er eðlilegt.

1. Dragið sverðið framávið pangað til að keðjan sé strekkt og liggi vel upp að sverðinu. Gangið úr skugga um að allir drifhlekkir séu á réttum stað og í stýringunum.
2. Setjið kúplingarhlífi na á tækið (mynd 5) og snúið stýringarfestingarstillingunni (20) réttsælis til pess að festa hana. Keðjan má ekki detta úr stýrirennunni á meðan. Herðið stýrirennufestingarhjólið handfast og farið eftir leiðbeiningunum varðandi stillingu keðjuspennu eins og lýst er undir liðnum KEĐJUSPENNA STILLT.

5.3 Keðjuspenna stillt

Rétt keðjuspenna á sagarkeðjunni er sérstaklega mikilvæg og hana verður að yfi rfara áður en að vinna er hafí n og einnig á meðan að vinnu stendur. Ef að notandinn tekur sér tíma til pess að spenna sagarkeðjuna rétt, næst betri sögun og liftími sagarkeðjunnar lengist einnig, Varúð; Notið ávallt góða og sterka vinnuvettlinga pegar að sagarkeðja er handfjötluð eða á meðan að hún er stillt.

1. Haldið oddi stýrirennunnar uppávið og snúið keðjuspennustillingunni (19) RÉTTSÆLIS til bess að auka spennu sagarkeðjunnar (mynd 5). Snúið keðjuspennustillingunni RANGSÆLIS til bess að losa um spennu á keðjunni. Gangið úr skugga um að keðjan liggi allsstaðar ofan í stýrirennunni (mynd 6).
2. Eftir stillinguna, með sverðsoddinn enn uppávið, herðið þá stýrirennufestingarhjólið (20) fast. Sagarkeðjan er rétt stillt þegar að hún liggur þétt að og hægt er að rena henni auðveldlega með hendinni.

Tilmæli: Pegar að erfitt er að snúa sagarkeðjunni á stýrirennunni eða ef að hún er föst, er keðjan of mikið spennt. Ef svo er farið eftir eftirfarandi skrefum:

1. Losið stýrirennufestingarhjólinu (20) um 1/2 snúning. Minnkið keðjuspennuna með því að snúa keðjuspennustillingunni (19) RANGSÆLIS. Hreyfi ð keðjuna á stýrirennunni fram og til baka. Haldið áfram þar til auðvelt er að reenna keðjunni fram og til baka en samt að hún liggi þétt að. Aukið spennuna með því að snúa keðjuspennustillingunni RÉTTSÆLIS.
2. Ef að sagarkeðjan er rétt spennt, haldið sverðsoddinum uppávið og herðið aftur stýri- rennufestingarhjólið (20).

Ábending! Ný sagarkeðja lengist, þannig að það verður að stilla hana eftir um það bil 5 skurði. Petta er eðlilegt með nýjar keðjur en millibilið milli stillingar eykst.

Ábending! Pegar að keðjan er of SLÖK eða of SPENNT eyðist tannhjól, sverðið og legur mun fyrr en ella. Mynd 6 sýnir rétta spennu (A) (sög köld) og B (sög heit). Mynd C sýnir of slaka keðju.

IS

Til að tryggja betri vinnu, notið pá einungis rétta blöndu af blýlausu bensíni blönduðu með tvígen-gisolíu.

Eldsneytisblanda

Blandið eldsneyti með tvígengisolíu í par til gerðum brúsa. Hristið brúsann kröftuglega til pess að blanda vel.

Tilmæli: Notið aldrei hreins bensín á þessa sög. Mótorinn skemmist við það og ábyrgð framleiðanda fellur við það úr gildi. Notið ekki eldsneytisblön-dur sem hafa verið geymdar í meira en 90 daga.

Tilmæli: Nota verður sérstaka tvígengisolíu, fyrir loftkælda tvígengis-mótora með blönduninni 1:40. Notið ekki tvígengisolíur sem gerðar eru fyrir blöndunina 1:100. Ónægileg smurning skemmir mótorinn og við það fellur ábyrgð framleiðanda úr gildi.

Eldsneyti sem mælt er með

Bensín getur innihaldið aukaefni eins og vínanda-eða eisutengingar til að uppfylla staðla varðandi takmörkun á útblástursmengun. Mótorinn gengur vel með öllum bensingerðum sem ætlaðar eru til einkanota, líka með bensíni með íbættu súrefní. Mælt er með að nota venjulegt blýlaust bensín.

Smurning keðju og sagarsverðs

Í hvert skipti sem eldsneyti er sett á eldsneytisgeyminn verður auk pess að fylla á keðjuolíugeyminn. Mælt er með að nota venjulega keðjuolíu.

Mótorolía og bensín Sagarkeðja

Prófun fyrir gangsetningu

Hætta: Gangsetjið hvorki né notið aldrei sögina, pegar að sverðið og keðjan eru ekki ásett.

1. Fyllið eldsneytisgeyminn (21) með réttri elds- neytisblöndu (mynd 4).
2. Fyllið olíutankinn (22) með keðjuolíu (mynd 4).

Eftir að búið að að fylla á keðju- og olíugeyminn, skrúfi ð þá lokin á og herðið með höndunum. Notið ekki verkfæri til þessa.

6. Notkun

Prufi ð tækið fyrir hverja notkun og athugið hvort að það sé skemmt og notið það ekki ef skemmdir eru að fi nna. Einungis má gangsetja tækið með keðjubremsuna í virkri stöðu. Keðjubremsan er virk þegar að keðjubremsuhlífi nni (6) er þrýst frammávið.

Skýring virkni, sjá – Prófun keðjubremsu – Stöðuprófun.

6.1 Keðjubremsa

Keðjusögin er útbúin keðjubremsu sem minnkar hættu á slysum gætu orðið að vegna bakslags. Bremsan verður gerð virk pegar þrýst er á keðjubremsuhlífi na (6). Til dæmis pegar bakslag myndast, hönd notanda slæst á keðjubremsuhlífi na (6). Pegar bremsan er gerð virk, stöðvast keðjan (3) samstundis.

Viðvörun: Keðjubremsan hefur það hlutverk að minka slysahættu sem til veður vegna bakslags; Hún hlífi r notanda þó ekki nægilega ef farið er kæruleysislega með sögina. Athugið reglulega hvort að keðjubremsan virki rétt. Prufi ð keðjubremsuna fyrir fyrsta skurðinn, eftir að búið er að framkvæma nokkra skurði, eftir að hirt hefur verið um tækið og eftir að keðjusögin hefur orðið fyrir höggi eða fallið niður.

6.1.1 Prufun keðjubremsu (myndir 5A / 5B / 6)

Stöðuprófun (með áslökktum mótor)

Keðjubremsuna óvirk (keðja (3) snýst óhindrað)

1. Togið fremri handhlifi na (6) í áttina að fremra haldfanginu (7). Fremra haldfangið (6) verður að smella í læsingu svo það heyrist. (mynd 5A)

IS

1. Hægt verður að vera að snúa keðjunni (3) á sverðinu (2).

1. Prýstið fremri handhlífi nni (6) í áttina að sverðinu (2). Fremra haldfangið (6) verður að smella í læsingu svo það heyrist. (mynd 5B)

2. Keðjuna (3) má ekki vera hægt að snúa á sverðinu (2).

Tilmæli: Fremri handhlifin (6) ætti að smella í báðar stöður. Ef fi nna má mikla móstöðu, eða ef fremra haldfang (6) smellur ekki í stöðuna, notið pá sögina ekki. Farið með hana til viðgerðar hjá viðurkenndum þjónustuaðila.

Virk prófun (mótor í gangi)

1. Setjið sögina niður á harðan og sléttan fl öt.
2. Haldið fremra haldfanginu (7) föstu með vinstri hendinni.
3. Gangsetjið sögina samkvæmt leiðbeiningum. (Sjá 6.2 og 6.3)

4. Afvirkið keðjubremsuna (dragið fremri handhlífi na (6) í áttina að fremra haldfanginu (7)). (Mynd 5A)

5. Grípið í aftara haldfangið (8) með hægri hen- dinni.

6. Setjið bensíngjöfi na í botn eftir að tækið hefur náð að hitna aðeins. Prýstið fremri handhlífi n-ni (6) með bakhönd vinstri handar í áttina að sverðinu (2). Við það er keðjubremsan gerð virk. (mynd 6)

Hætta: Virkið keðjubremsuna varlega og íhugað. Haldið söginni fastri með báðum höndum og athugið að gripið sé gott. Keðjan má ekki snerta neitt á meðan.

1. Keðjan (3) verður að stöðvast samstundis. Sleppið strax bensingjöfi nni (11) pegar að keðjan (3) stöðvast.

Hætta: Ef að keðjan (3) stöðvast ekki, drepið þá á mótomum og farið með hana til viðgerðar til viðurkennds þjónustuaðila.

6.1.2 Kúpling prufuð

Framkvæmið reglulega prufu á kúplinggunni. Prufi ð kúplinguna fyrir fyrsta skurðinn, eftir að búið er að saga nokkra skurði, eftir að hirt hefur verið um tækið og eftir að keðjusögin hefur orðið fyrir höggi eða hún hefur orðið fyrir falli.

1. Gangsetjið keðjusögina samkvæmt leiðbeiningum. (sjá 6.2 og 6.3)

2. Prýstid stutt á bensíngjöfi na (11) og sleppið henni aftur til pess að ganga úr skugga um að bensíngjafarbarkinn hrökkvi til baka og mótorinn gangi í hægagangi.

3. Keðjan (3) verður að stöðvast pegar að mótorinn gengur í hægagangi.

Kúplingin er stillt pannig að ef snúningshraðinn er aukinn um stuðulinn 1,25 ætti sagarkeðjan ekki að snúast.

Hætta: Ef að keðjan (3) stöðvast ekki, drepið þá á mótomum og farið með hana til viðgerðar til viðurkennds þjónustuaðila.

Hætta: Virkið ávalt keðjubremsuna (6) áður en að mótorinn er gangsettur.

6.2 Kaldur mótor gangsettur (7A-7D)

Fyllið eldsneytisgeyminn með réttu magni af bensín-tvigengisolíu-blöndu. (Sjá lið 5.3)

1. Setjið tækið niður á harðan og sléttan fl öt.
2. Setjið höfuðrofann (10) í stöðuna „I“. (mynd 7A)
3. Prýstið 10x á bensíndæluna (mynd 6 / staða 25).
4. Dragið út útsogsrofann (13) (mynd 7B)

Tilmæli: Með því að draga út innsogsrofann (13) verður innsogslokan aðeins opnuð og stendur í þeirri stöðu. Petta eykur snúningshraða hægagangs og keðjan fer auðveldlegar í gang.

1. Haldið tækinu föstu og dragið út gangsetningarpráð (9) bar til að fyrsta mótspyrnan er að fi nna. Nú er gangsetningarpráðurinn (9) 3x dregin út kröftuglega. (mynd 7C / 7D)
2. Prýstíð inn innsogsrofanum (13).
3. Haldið tækinu föstu og dragið út gangsetningarpráð (9) par til að fyrsta mótspyrnan er að fi nna. Nú ùr gangsetningarpráðurinn (9) dregin út nokkrum sinnum kröftuglega par til að mótorinn hrekkur í gang. (mynd 7D)

Tilmæli: Látið gangsetningarpráðinn (9) ekki hrökkva sjálfan til baka. Það getur orsakað skemmdir. Pegar mótorinn er kominn í gang, látið hann þá ganga í um það bil 10 sekúndur til að hitna.

IS

Viövörun: Vegna pess að innsogslokan er opin, byrjar sagareiningin að snúast á meðan að tækið er í hægagangi. Prýstið eldsneytisgjöfi nni (11) stutt inn. Læsingin á innsogslokunni afvirkist og mótorinn hrekkur í venjulegan hægagang. (mynd 7C)

1. Ef mótorinn hrekkur ekki í gang eftir að 8 tilraunir, endurtakið prep 1-7.

Til athugunar: Ef mótorinn hrekkur ekki í gang eftir margar tilraunir, lesið pá kafl ann „Bilanaleit mótors“.

Til athugunar: Dragið gangegningarpráðinn ávallt beint út. Ef hann er dregin út á hlið myndast núningsviðnám í opinu. Við petta viðnám skemmist gangsetningarpráðurinn og eyðileggst fyrr en ella. Haldið ávallí í gangsetningarhaldfangið á meðan að práðurinn er dreginn til baka. Látíð gangsetningarhaldfangið aldrei hrökkva sjálft til baka.

6.3 Heitur mótor gangsettur (7A-7D)

(Tækið stendur styttra en 15-20 minútur)

1. Setjið tækið niður á harðann og sléttan fl öt.
2. Setjið höfuðrofann (10) í stöðuna „l“. (mynd 7A)
3. Haldið tækinu föstu og dragið út gangsetningarpráð (9) par til að fyrsta mótspyrnan er að fi nna. Nú er gangsetningarpráðurinn (9) dregin út nokkrum sinnum kröftuglega par til að mótorinn hrekkur í gang. Tækið ætti að hrökkva í gang eftir 1-2 tilraunir. Ef tækið hrekkur ekki í gang eftir 6 tilraunir, endurtakið skref 1-7 í lið 6.2. (mynd 7D)

6.4 Slökkt á mótor

1. Sleppið bensíngjöfi nni og bíðið pangað til að mótorinn er kominn í hægagang.
2. Setjið höfuðrofann á "0" til pess að drepa á honum.

Ábending! Gerið keðjubremsuna virka til pess að stöðva mótorinn í neyðartilfelli og setjið þvínæst höfuðrofann í stöðuna “stopp (0)”

6.5 Almennar leiðbeiningar um sögun

Hætta! Einungis mega aðilar með pekkingu fella tré.

Fellt

- Að fella er átt við að fella tré. Lítil tré með þvermálið 15-18cm eru vanalega felld með einum beinum skurði. Í stærri tré verður að saga fleygskurð. Með fleygskurði er hægt að áætla þá átt sem að tréð fellur í.

• Áður en að sagað er verður að skipuleggja flóttasvæði (A) og rýma það. Flóttasvæði ætti að vera á gagnstæðri átt við fallsvæði trés eins og synt er á mynd 8.
• Ef að tré eru felld í halla ætti notandi sagarinnar að staðsetja sig ofan við tréð í hallanum par sem að tréð rúllar eðlilega niðurávið eftir að það fellur.
• Fallátt (B) er áætluð með fleygskurði. Áður en að fallátt er áætluð verður að taka til greina náttúrulegan halla trésins og í hvaða átt greinar standa (mynd 8).
• Fellið ekki stór tré ef að mikill vindur er, ef að vindáttin er ekki stöðug né ef að hætta er á skemmdum eigna. Hafið samband við fagaðila áður en að stór tré eru felld. Fellið ekki tré sem gætu fallið á rafmagnsleiðslur eða pessháttar. Ef hætta er á því verður að hafa fyrst samband við aðila sem ábyrgur er fyrir peim leiðslum.

Almennar reglur um fellingar trjáa (mynd 9)

Vanalega er skurðurinn úr tveimur aðalskurðum: Fleygskurður (C) og fallskurður (D).

• Byrjið með efri fleygskurðinum (C) á þeirri hlið sem tréð á að falla í (E). Athugið að neðri skurðurinn sé ekki of neðarlega í trjábolnum. Fleygurinn (C) ætti að vera það djúpur að veltiflöturinn (F) sé nægilega breiður. Veltiflöturinn ætti að vera svo breiður að hann haldi stjórn á falli trésins eins lengi og hægt er.
• Farið aldrei framfyrir tré sem búið er að skera í. Skerið fallskurðinn (D) á móltyggjandi hlið trésins, 3-5cm ofan við fleygkantinn (C). Sagið trjábolinn aldrei einfaldlega í sundur. Skiljið ávallt eftir velltiflöt. Felliflöturinn F heldur trénu. Ef að trjábolurinn er einfaldlega sagaður í sundur með einum skurð er ekki hægt að hafa áhrif á í hvaða átt tréð fellur í. Stingið fleyg eða pessháttar í skurðinn áður en að tréð verður valt og byrjar að hreyfast. Sverð sagarinnar getur annars fests í skurðinum ef að falláttin var vanreiknuð. Bannið aðgang að því svæði sem tréð stendur á í á því svæði þar sem tréð getur fallið á.
• Athugið hvort að fólk, dýr eða hlutir séu á því svæði sem tréð fellur áður en að fallskurður er framkvæmdur.

Fallskurður

• Komið í veg fyrir að sverðið eða keðjan (B) festist í skurðinum með því að nota viðar- eða plastfleyga (A). Fleygar stjórna einnig fallinu (mynd 10).
  • Pegar að þvermál trjábolsins er lengri en

IS

lengd sverðsins verður að skera tvo skurði eins og sínt er á mynd 11.

- Pegar að fallskurðurinn nálgast felliflötin, byrjar tréð að falla. Dragið sögina út úr trjábolnum og drepið á henni um leið og að tréð byrjar að falla. Leggið sögina frá ykkur og farið inn á flótttaflötinn (mynd 8).

Greinar fjarlægðar

• Greinar á að fjarlægja af trénu eftir að búið er að fella pað. Fjarlægið greinar (A) fyrst eftir að búið er að búta tjábolinn niður (mynd 12). Greinar sem eru spenntar verða að vera sagaðar af neðan frá pannig að sögin festist ekki í skurðinum.
• Sagið aldrei greinar af boli á meðan að pið standið á honum.

Sagað í lengdir

- Sagið trjábolinn í skipulagðar lengdir. Athugið að staða notanda sagarinnar sé traust og stangið fyrir ofan bolinn ef unnið er í halla. Bolinn ætti að styðja ef hægt er með við pannig að hann liggi ekki á jörðinni. Ef að báðir endar bolsins liggja á upphækkun og pið verðið að saga í miðju bolsins, sagið þá í gegnum hálfann bolinn að ofanverðu og að lokum neðan frá og uppávið. Pað kemur í veg fyrir að sverðið eða keðjan festist í trjábolnum. Athugið að keðjan sagi ekki ofan í jörðina á meðan að sagað er, það gerir sögina mjög fljótt bitlausa. Standið ávallt ofan við trjábolinn ef að sagað er í halla.

1. Trjábolur sem er á undirstöðu alla lengdina: Sagið ofanfrá og gangið úr skugga um að ekki sé sagað ofan í jörðina (mynd 13A).
2. Trjábolur á undirstöðu á einum enda: Sagið fyrst 1/3 af þvermáli trjábolsins neðanfrá til þess að tryggja heilann skurð. Sagið þvínæst að ofanverður í átt að mótliggjandi skurðinum til þess að koma í veg fyrir að sögin festist (mynd 13B).
3. Trjáborur á undirstöðum á báðum endum: Sagið fyrst 1/3 af þvermáli trjábolsins að ofanverður til að tryggja heilann skurð. Sagið þvínæst að neðanverðu í átt að mótliggjandi skurði til að koma í veg fyrir að sögin festist (mynd 13C).
4. Besta leiðin til pess að saga trjábol í búta er að setja bolinn á búkka. Ef það er ekki hægt er hægt að lyfta bolnum upp með greinum eða við og styðja hann þannig. Gangið úr skugga um að trjábolurinn sé vel festur.

Sagað í lengdir á sagarbúkka (mynd 14)

Til að auka öryggi notanda og til pess að auðvelda sögunarvinnu er best að hafa skurðarstöðuna í réttri hæð.

A. Haldið söginni með báðum höndum fastri og látið sögina saga hægramegin við líkamann.
B. Haldið vinstri handleggi eins beinum og hægt er.
C. Dreifi ð pyngdinni á báða fætur.

Varúð! Athugið að keðjan og sverðið sé nægjanlega vel smurð á meðan að unnið er með söginni.

7. Hreinsun, umhirða, geymsla og pöntun varahluta

Takið kertahettuna ávalt af kertinu áður en tækið er hreinsað eða ef hirða á um pað.

7.1 Hreinsun

• Haldið öryggisbúnaði, loftopum og mótorhlífinni eins rykfríum og lausum við óhreinindi og kostur er. Purrkið af tækinu með hreinum klút eða blásið af pví með prýstilofti við lágan brýsting.
• Mælt er með því að tækið sé hreinsað eftir hverja notkun.
• Hreinsið tækið reglulega með rökum klút og dálítilli sápu. Notið ekki hreinsi- eða leysiefni bar sem þau geta skemmt plasthluta tækisins. Gætið pess að vatn berist ekki inn í tækið.

7.2 Umhirða

Viðvörun: Öll umhirða um petta tæki sem ekki er talin upp í pessum leiðbeiningum veður að láta framkvæma af viðurkenndum pjónustuaðila.

7.2.1 Loftsía

Tilmæli: Notið sögina aldrei án loftsíu. Ryk og óhreinindi sogast annars inn í mótorinn og skemma hanna. Haldið loftsíunni hreinni! Loftsiuna verður að hreinsa á 20 vinnutíma millibili eða skipta um hana.

Hreinsun loftsíu (myndir 15A - 15B)

1. Fjarlægið efri loftsíuhlíf (14) með því fjarlægja festiskrúfuna (A) á hlífi nni. Nú er hægt að fjarlægja hlífi na (mynd 15A).
2. Dragið loftsíuna (15) út (mynd 15B).
3. Hreinsið loftsíuna. Hreinsið loftsíuna með hreinu og heitu sápuvatni. Látið hana Þorrna að fullu í frisku lofti.

Tilmæli: Mælt er með að eiga aukalegar loftsíur til vara.

IS

1. Setjið loftsíuna aftur í tækið. Setjið loftsíuhlífina (14) aftur á tækið. Athugið að loftsíuhlífin sitji rétt á sínum stað. Setjið festiskrúfuna aftur á sinn stað og herðið hana.

7.2.2 Bensínsía (mynd 15C)

Tilmæli: Notið sögina aldrei án bensínsíu. Ávallt eftir 100 vinnustundir verður að hreinsa bensínsíuna eða skipta um hana ef hún hefur orðið fyrir sekemmdum. Tæmið eldsneytisgeyminn áður en skipt er um bensínsíuna.

1. Takið bensínlokið af opinu.
2. Beygið vír eins og við á.
3. Stingið honum inn í opið á eldsneytisgeyminum og krækið í bensínleiðsluna. Dragið bensínleiðsluna verlega að opinu þar til að hægt sé að grípa í hana með fi ngrunum.

Tilmæli: Dragið leiðsluna ekki alveg út úr geyminum.

1. Dragið síuna út úr geyminum.
2. Takið sína af með því að snúa henni aðeins og hreinsið hana. Ef hún er skemmd, hendið henni þá.
3. Setjið nýja síu eða hreina síu í tækið. Stingið enda síunnar ofan í geymisopið. Gangið úr skugga um að sían sitji í neðra horni geymisins. Færið sína á sinn stað með lõngu skrúf-járni.
4. Fyllið eldsneytisgeyminn með fersku eldsneyti. Sjá lið varðandi ELDSNEYTI OG SMUREFNI. Setjið eldsneytislokið á geyminn.

7.2.3 Kerti (myndir 15A/15B)

Tilmæli: Til pess að sagarmótorinn haldist afl-góður, verður kertið að vera hreint og með réttu millibili. Kertið verður að yfi rfara á 20 vinnustunda millibili eða skipta verður um það.

1. Setjið höfuðrofann í stöðuna „Stop (0)“.
2. Fjarlægið loftsíuhlífi na (14), með því að fjarlægja festiskrúfuna (A) úr loftsíuhlífi nni. Nú er hægt að fjarlægja hlífi na (mynd 15A)
3. Fjarlægið loftsíuna (15) (mynd 15B).
4. Dragið kertahettuna (C) út og snúið henni af kertinu (mynd 15B).
5. Fjarlægið kertið með kertalykli.
6. Hreinsið kertið með koparbursta eða setjið nýtt kerti í stað pess gamla.

Blöndungurinn var stilltur rétt af framleiðanda. Ef stilla parf blöndunginn að nýju, leitið pá til viðurkennds pjónustuaðila.

Tilmæli: Pú mátt ekki framkvæma stillingar á blöndungi sjálf/sjálfur!

7.2.5 Stýrirenna

• Smyrjið stjörnu sverðsins á 10 vinnustunda millibili. Pað er nauðsynlegt til að keðjusögin haldi góðri virkni. (mynd 16) Hreinsið smur- ningsopið, setjið smurdælu (fylgir ekki með í kaupunum) og dælið feiti inn í leguna þar til að feitin kemur út á hinum endanum.
• Hreinsið stýrirennuna sem sagarkeðjan liggur í og olíuopið reglulega með hreinsiverkfæri sem hægt er að kaupa. (mynd 17A) Pað er mikilvægt til bess að halda góðri smurningu á stýrirennunni og keðjunni á meðan notkun stendur.
• Fjarlægið beitta og aflagaða kanta af sverðinu (2) með því að fjala það með varkárni. (mynd 17B)
• Snúið sverðinu við (2) á 8 vinnustunda millibili pannig að það sé jafnt notað á efri og neðri hliðinni.

Olíuop

Olíuop á stýrirennunni ætti að hreinsa, til þess að tryggja góða smurningu á stýrirennunni og keð-junni á meðan að notkun stendur.

Tilmæli: Auðvelt er að athuga ástand olíuopa tækisins. Pegar að opin eru hrein, þeytist olía frá keðjunni nokkrum sekúndum eftir að sögin hefur verið gangsett. Sögin er útbúinn sjálfvirku smurningakerfi.

Sjálfvirk keðjusmurning

Keðjusögin er útbúin sjálfvirku smurningarkerfi með tannahjóladrifi. Pað smyr keðjusverðið og keðjuna sjálfkrafa með réttu magni olíu. Um leið og snúningshraði mótors eykst, dælist olía hraðar að sagarsverðinu.

Keðjusmurningin var stillt fullkomlega af fram-leiðanda. Ef stilla parf keðjusmurningu að nýju, leitið pá til viðurkennds pjónustuaðila.

Á neðri hlið keðjusagarinnar er að fi nna stilliskrúfu (A) fyrir keðjusmarningu (mynd 21). Ef skrúfunni er snúið rangsælis eykur það olíufl æði, ef henni er snúið réttsælis, minnkar það olíufl æðið.

IS

Til að yfi rfara keðjusmarningu er gott að halda keðjusöginni yfi r pappírsblaði og halda bensíngjöfi nni inni að fullu í nokkrar sekúndur. Á pappírnum er hægt að sjá olíumagnið.

Athugið reglulega hvort keðjusmurningin virkar rétt. Athugið keðjusmuringu fyrir fyrsta skurðinn, eftir að búið er að framkvæma nokkra skurði og ávalt eftir að hirt hefur verið um tækið.

Keðja smurð

Gangið úr skugga um að sjálfvirka keðjusmurningin virki rétt. Gangið úr skugga um að olíugeymirinn sé fullur.

Á meðan að sögunarvinna er framkvæmd, verður sagarsverðið og sagarkeðjan ávallt að vera nægilega smurð til að koma í veg fyrir núning í stýrirennunni.

Stýrirennan og keðjan mega aldrei vera án olíu. Ef keðjusögin er notuð án olíu eða með of lítilli olíu, minkar skurðargetan og liftími keðjusagarinnar minnkar, keðjan verður fyrr óbeitt og sagarsverðið skemmist vegna ofhitunar. Of litla olíu er hægt að sjá pegar reykur myndast og ef sagarsverðið byrjar að litast.

7.2.6 Hirt um keðju

Keðjan slípuð

Tilmæli: Beitt keðja gefur frá sér vel formaðar spænir. Pegar að sagarsalli kemur frá söginni verður að slípa keðjuna.

Til pess að slípa sagarkeðjuna verður að notast við sérstök verkfæri, sem tryggja að hnífarnir séu slípaðir í réttum halla og í réttri hæð. Við óreynda notendur keðjusagar mælum við með pví að láta fagaðila sjá um að slípa sagarkeðjuna. Ef notandi treystir sér sjálfur til pess að slípa sagarkeðjuna ætti hann að kaupa þar til gert verkfæri hjá fagaðila.

Keðja slípuð (mynd 18)

Slípið keðjuna með hlífðarvettlingum og rúnaðri bjöl.

Slípið oddana einungis með hreyfi ngum sem beinast út á við (mynd 19) og farið eftir gildunum sem gefi n eru upp í mynd 18.

Eftir að keðja hefur verið slípuð verða allir skurða-liðir að vera jafn breiðir og jafn langir.

Eftir að búið er að slípa keðjuna 3-4 sinnum verður að athuga hæð dýptartakmarkara og ef til að slípa þá niður með fl atri þjól, og síðan að rúna fremri hornin (mynd 20).

Fremri kantinn verður að rúna.

Setjið sverðslíðrið (4) á sögina áður en hún er sett til geymslu eða pegar að hún er fl utt.

Tilmæli: Geymið aldrei keðjusögina í lengri tíma en 30 daga án pess að framkvæma eftirtalda liði áður.

Ef að geyma á keðjusögina í 30 daga eða lengur verður að gera hana tilbúna til pess. Annars gufa upp eldsneytisrestar í blöndunginum og skilur eftir gúmmírestar á botní hans. Petta getur gert gangsetningu erfi ðari og orsakað dýrar viðgerðir.

1. Fjarlægið eldsneytislokið verlega af geyminum til að losa varlega um prýstinginn í honum. Tæmið eldsneytisgeyminn varlega.
2. Gangsetjið mótorinn og látið hann ganga par til að sögin stöðvast til pess að fjarlægja elds- neytið í blöndungnum.
3. Látið mótorinn kólna vel (í um það bil 5 mínú-tur).
4. Hreinsið tækið vandlega.

Tilmæli: Geymið keðjusögina á þurrum stað fjarri hlutum sem skapað geta eldhættu eins og ofnar, hitakútum með gasi, gasþurrkurum og þessháttar.

Takið tækið til notkunar eins og lýst er í lið „5. Fyrir notkun“.

Flutningur

• Virkiðkeðjubremsuna.

- Tryggið að keðjusögin geti runnið til að koma í veg fyrir að eldsneyti sullist niður og koma í veg fyrir skaða eða slys.

7.4 Pöntun varahluta:

Pegar að varahlutir eru pantaðir ættu eftirfarandi atriði að vera tilgreind;

Gerötækis

• Gerðarnúmertækis

• Númertækis

- Varahlutanúmer pess varahlutar sem panta á Verð og upplýsingar eru að fi nna undir www.isc-gmbh.info

- Gerőtækis - Gerðarnúmertækis - Númertækis - Varahlutanúmer pess varahlutar sem panta á Verő og upplýsingar eru að fi nna undir www.isc-gmbh.info

IS

Petta tæki er afhent í umbúðum sem hlífa tækinu fyrir skemmdum við fl utninga. Pessar pakkningar endurnýtanlegar eða hægt er að endurvinna þær. Petta tæki og aukahlutir þess eru úr mismunandi efnum eins og til dæmis málmì og plastefnum. Skemmed tæki eiga ekki heima í venjulegu heimilissorpi. Til þess að tryggja rétta förgun á þessu tæki ætti að skila þvi til þar til gerðra sorpmóttökustöðvar. Ef að þér er ekki kunnugt um þessháttar sorpmóttökustöðvar ættir þú að leita til bæjarskrifstofur varðandi upplýsingar.

IS

9. Bilanaleit

Vandamál Möguleg ástæða Lausn
Mótor fer ekki í gang, eða fer í gang en gengur ekki.	- Gangsetning ekki rétt framkvæmd.- Of mikið eldsneyti í brennslurími vegna gangsetningar sem ekki he-fur virkað.- Blöndungur ekki rétt stilltur.-Upptærtkerti.-Bensínsíastífl uð.	- Farið eftir leiðbeiningunum í pes-sum notandaleiðbeiningum.- Bíðið í um það bil 30 mínútur þar til að eldsneytið í brennsluríminu hefur gufað upp áður en að reynt er að gangsetjá tækið að nýju.-Látiðviðurkenndanþjónustuaðila stilla blöndunginn.- Hreinsið kertið / stillið kertamillibileða skiptið um kerti.-Skiptiðumbensínsíu.
Mótor fer í gang en skilar ekki fullu afl i.	- Röng staða innsogsrofa.-Loftsíaerstífl uð-Blöndungsstillingekkirétt.	- Setjið rofann í rétta stöðu.- Fjarlægið síu, hreinsið hana og set-jið hana aftur í tækið.-Látiðviðurkenndanþjónustuaðila stilla blöndunginn.
Mótor koðnar - Blöndungur ekki rétt stilltu - Látið viðurkenndan þjónustuaðila stilla blöndunginn
Lítill kraftur undir álagi	- Kveikikerti ekki rétt stillt - Hreinsið kveikikertið / skiptið um kveikikerti
Mótor gengur óreg-lulega	-Blöndungurekkiréttstilltu-Látiðviðurkenndanþjónustuaðila stilla blöndunginn
Mikilreykmyndun-Röngeldsneytisblanda -Notióréttaeldsneytisblöndu(hlut-fallið 40:1)
Eingin kraftur við átak	- Keðja óbeitt- Keðja ekki nægilega spennt	- Slípið keðjuna eða setjið nýja keðju á sögina- Spennið hana
Mótor drepur á sér	- Bensíntankur er tómur- Bensínsía er ekki á sínum stað	-Fylliðbensíntankinn- Fyllið bensíntankinn alveg eða set-jið bensínsiuna á réttan stað
Keðjusmurning ekki nægilega mikil (Sverð og keðja hitna)	- Keðjuoliugeymir er tómur-Smurningsoperustífl uð	-Fylliðákeðjuoliugeymi- Hreinsið smurningsop / keðjustýringarrennu

Eftirprentun eða önnur fjölprentun fylgiskjala og leiðarvísa vörunnar, líka í úrdrætti, er ekki leyfileg nema grerinilegt samflykki frá iSC GmbH komi til.

Pað er áskilið að tæknilegar breytingar séu leyfi legar

ISL

Pjónustuupplýsingar

Við höfum faglega þjónustuaðila í öllum þeim löndum sem að ábyrgðarskýrteini ef gefið út á og er heimilisfang þeirra gefið upp í ábyrgðarskírteininu. Pessir þjónustuaðilar eru til staða fyrir þig varðandi viðgerðir, pantanir varahluta og íhluta.

Athuga verður að sumir eftirtaldir hlutir tækisins eru hlutir sem notast upp við notkun eða á annan náttúrulegan hátt og/eða eftirfarandi hlutir er eru nauðsynlegir vegna notkunar eða slits.

Grein Dæmi
Slithlutir* Sverð, Kerti, Loftsía, Bensínsía
Notkunarefni/hlutir sem notast upp* Sagarkeðja
Hlutir sem vantar

* verða ekki endilega að fylgja!

Vegna galla eða bilana biðjum við þig um að hafa samband við skrá það á netinu undir www.isc-gmbh.info. Vinsamlegast athugið að lýsa biluninni nákvæmlega og svarið endilega eftirfarandi spurningum:

Virkaði tækið fyrst eða var bað bilað strax frá upphafi?
- Varð pér vart við eitthvað óvenjulegt áður en bilunin kom til (greining bilunar)?
• Hvaða bilun lýsir sér í tækinu samkvæmt pinni skoðun (aðalbilun)?
Lýsið biluninni.

IS

Ábyrgðarskírteni

Kæri viðskiptavinur,

vörur okkar eru framleiddar undir ströngu gæðaeftirliti. Ef að tækið virkar þrátt fyrir það ekki fullkomlega, þykir okkur það mjög leitt og biðjum þig endilega um að hafa samband við þjónustuaðila okkar. Heimilis-fang er að finna neðar á þessu ábyrgðarskjali. Pú getur einnig haft samband við verslunina þar sem að tækið var keypt. Varðandi gildi ábyrgðarskírteinisins gildir eftirfarandi:

1. Ábyrgðarskýrteini pessa tækis gildir eingöngu fyrir einkanotendur, p.e.a.s persónur sem nota petta tæki ekki til atvinnunota né í annarri sjálfstæðrar vinnu. Petta ábyrgðarskirteini lýsir aukalegrí ábyrgð sem að neðan nefndur framleiðandi ábyrgist viðskiptavinum sínum umfram pær ábyrgðir sem reglur og lög gefa kröfur um. Pín almenna lagaleg ábyrgð helst ósnert prátt fyrir pessa ábyrgðaliði. Ábyrgðarbjónusta okkar eru pér að kostnaðarlausu.

2. Ábyrgðin nær eingöngu yfir galla á nýju tæki sem þú hefur fest kaup á sem var framleitt af neðang-reindum framleiðanda. Ábyrgðin nær einungis yfir galla sem eru vegna efnisgalla eða framleiðslugalla og takmarkast við okkar ákvörðun um að endurbæta gallan eða skipta út tækinu.

Vinsamlegast athugið að tækin okkar eru hvorki framleidd né hönnuð fyrir notkun í atvinnuskini, í iðnaði eða notkun sem bera má saman við slíka notkun. Ábyrgðarsamningurinn fellur úr gildi ef að tækið er notað innan ábyrgðartímans í atvinnuskini eða annan slíkan sambærilegan hátt.

1. Ábyrgð okkar gildir ekki yfi r:

- Skemmdir á tæki sem til verða vegna pess að ekki hefur verið farið eftir leiðbeiningum varðandi samsetningu pess, rangrar uppsetningar, ef að ekki hefur verið farið eftir notandaleiðbeiningunum (til dæmis ef að tækið hefur verið tengd við ranga rafspennu eða rafstraum) eða ef að ekki hefur verið farið eftir leiðbeiningum tækis varðandi umhirðu og óryggi pess eða ef að tækið hefur verið notað undir óeðlilegum náttúruáhrifum eða vegna of lítillar umhirðu og bjónustu.

- Skemmdir á tæki, sem til verða vegna misnotkunar eða óviðeigandi notkunar (til dæmis of mikið álag á tæki eða ef að notaðir eru rangir íhlutir eða aukahlutir), ef að utanaðkomandi hlutir komast inn í tækið (eins og til dæmis sandur, steinar eða ryk, flutningaskemmdir), vegna rangnotkunar eða utanaðkomandi álags (eins og til dæmis skemmdir við það að tækið fellur niður).

- Skemmdir á tæki eða hlutum tækisins, sem til verða vegna notkunar pess eða vegna annarra utanaðkomandi eðlilegra uppnotkunar.

1. Ábyrgðartíminn eru 60 mánuðir sem byrjar við dagsetningu kaups á tæki. Tilkynna verður um skemmdir eða galla á tæki áður en að ábyrgðin fellur úr gildi og innan tveggja vikna eftir að skemm-din er fundin. Ábyrgð tækisins fellur úr gildi eftir að ábyrgðartímabilið er útrunnið. Ef að gert er við tæki eða því skipt út vegna ábyrgðar, leiðir það ekki til þess að ábyrgðartímabilið lengist og ekki gildir ný ábyrgð á nýja tækinu eða varahlutunum sem settir hafa verið í það. Petta gildir einnig um þjónustu sem hefur verið framkvæmd til staðar.

2. Til pess að fá ábyrgðarþjónustu, hafíð pá samband við: www.isc-gmbh.info. Vinsamlegast geymið kaupkvittanir og önnur skjöl sem staðfesta kaupin á nýju tæki. Tæki sem send eru til viðgerðar sem ekki hafa tilskildar kvittanir eða tæki án tækismerkingar missa alla ábyrgð par sem ekki er hægt að tilgreina pau tæki. Ef að skemmdin á tækinu er innan ábyrgðarramma pess færð þú umsvifalaust viðgert eða nýtt tæki í stað pess gamla.

Varðandi hluti sem notast upp og hluti sem vantar bendum við á takmarkanir ábyrgðar pessa tækis sem eru í notandaleiðbeiningunum.

SE
