NOTENDAHANDBÓK GEK-E 2240 Gardol

1. Öryggisleiðbeiningar
2. Tækislýsing og innihald
3. Tilætluð notkun
4. Tæknilegar upplýsingar
5. Fyrir notkun
6. Notkun
7. Unnið með keðjusöginni
8. Skipt um rafmagnsleiðslu
9. Hreinsun, umhirða og pöntun varahluta
10. Tilmæli varðandi umhverfi svernd / förgun
11. Geymsla
12. Bilanaleit

IS

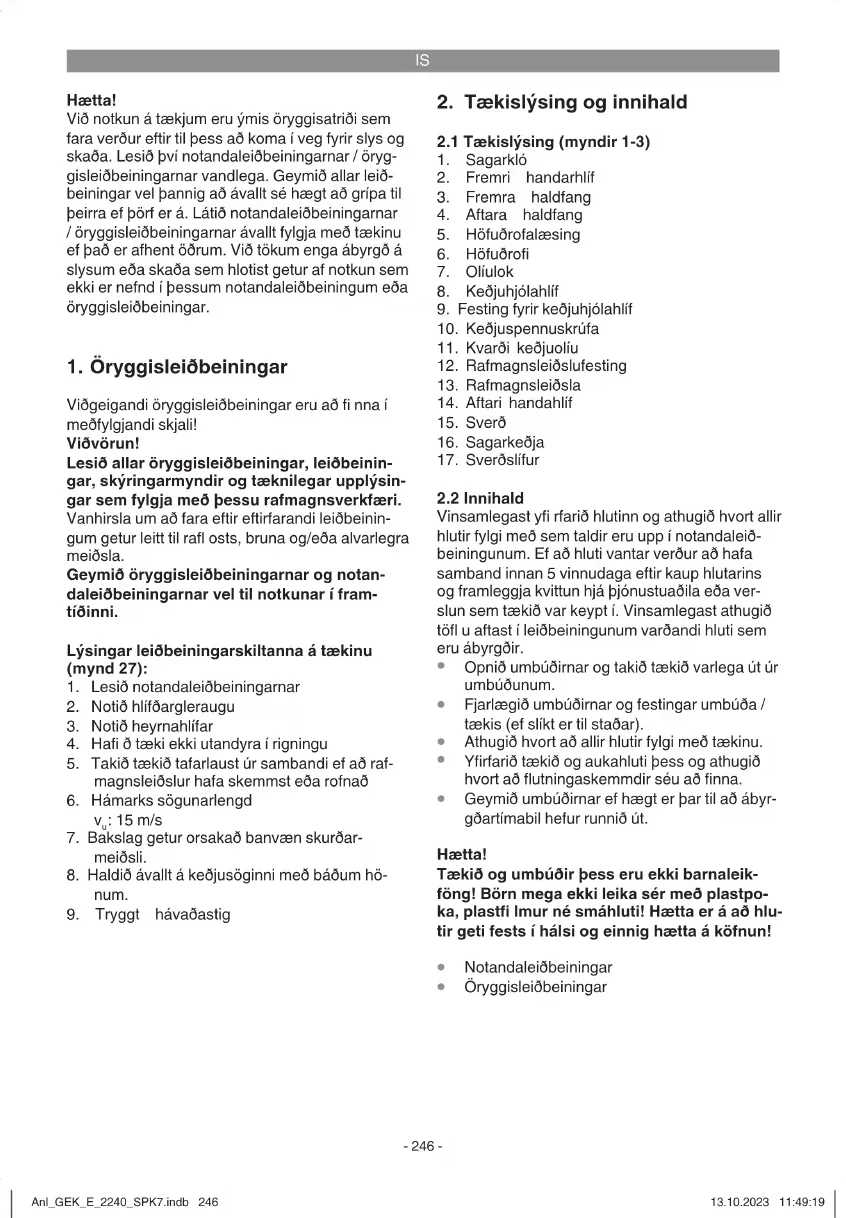

Hætta!

Við notkun á tækjum eru ýmis öryggisatriði sem fara verður eftir til þess að koma í veg fyrir slys og skaða. Lesið því notandaleiðbeiningarnar / öryggisleiðbeiningarnar vandlega. Geymið allar leið-beingar vel þannig að ávallt sé hægt að grípa til þeirra ef þörf er á. Látið notandaleiðbeiningarnar / öryggisleiðbeingarnar ávallt fylgja með tækinu ef það er afhent öðrum. Við tökum enga ábyrgð á slysum eða skaða sem hlotist getur af notkun sem ekki er nefnd í þessum notandaleiðbeiningum eða öryggisleiðbeingar.

1. Öryggisleiðbeiningar

Viðgeigandi öryggisleiðbeiningar eru að fi nna í meðfylgjandi skjali!

Viðvörun!

Lesið allar öryggisleiðbeiningar, leiðbeiningar, skýringarmyndir og tæknilegar upplýsingar sem fylgja með bessu rafmagnsverkfæri.

Vanhirsla um að fara eftir eftirfarandi leiðbeiningum getur leitt til rafl osts, bruna og/eða alvarlegra meiðsla.

Geymið öryggisleiðbeiningarnar og notandaleiðbeiningarnar vel til notkunar í framtíðinni.

Lýsingar leiðbeiningarskiltanna á tækinu (mynd 27):

1. Lesið notandaleiðbeiningarnar
2. Notið hlífðargleraugu
3. Notið heyrnahlífar
4. Hafi ð tæki ekki utandyra í rigningu
5. Takið tækið tafarlaust úr sambandi ef að raf-magnsleiðslur hafa skemmst eða rofnað
6. Hámarks sögunarlengd v.: 15 m/s
7. Bakslag getur orsakað banvæn skurðar-meiðsli.
8. Haldið ávallt á keðjusöginni með báðum hö- num.
9. Tryggt hávaðastig

2.1 Tækislýsing (myndir 1-3)

1. Sagarkló
2. Fremri handarhlif
3. Fremra haldfang
4. Aftara haldfang

5. Höfuðrofalæsing

6. Höfuðrofi

7. Olíulok

8. Keðjuhjólahlíf

9. Festing fyrir keðjuhjólahlíf

10. Keðjuspennuskrúfa

11. Kvarði keðjuolíu

12. Rafmagnsleiðslufesting

13. Rafmagnsleiðsla

14. Aftari handahlif

15. Sverð

16. Sagarkeðja

17. Sverðslífur

2.2 Innihald

Vinsamlegast yfi rfarið hlutinn og athugið hvort allir hlutir fylgi með sem taldir eru upp í notandaleið-beiningunum. Ef að hluti vantar verður að hafa samband innan 5 vinnudaga eftir kaup hlutarins og framleggja kvittun hjá þjónustuaðila eða verslun sem tækið var keypt í. Vinsamlegast athugið töfl u aftast í leiðbeiningunum varðandi hluti sem eru ábyrgðir.

• Opnið umbúðirnar og takið tækið varlega út úr umbúðunum.
• Fjarlægið umbúðirnar og festingar umbúða / tækis (ef slíkt er til staðar).
• Athugið hvort að allir hlutir fylgi með tækinu.
• Yfirfarið tækið og aukahluti pess og athugið hvort að flutningaskemmdir séu að finna.
  Geymið umbúðirnar ef hægt er þar til að ábyrgðartímabil hefur runnið út.

Hætta!

Tækið og umbúðir pess eru ekki barnaleikföng! Börn mega ekki leika sér með plastpoka, plastfi lmur né smáhluti! Hætta er á að hlu-tir geti fests í hálsi og einnig hætta á köfnun!

• Notandaleiðbeiningar
- Öryggisleiðbeiningar

IS

3. Tilætluð notkun

Keðjusögin er ætluð til pess að fella tré og til pess að saga trjáboli, greinar, viðarbita, fjalir og pess-háttar og má nota til þversögunar og langsögunar. Hún er ekki ætluð til pess að saga í önnur efni en við.

Petta tæki má einungis nota í þau verk sem það er framleitt fyrir. Öll önnur notkun sem fer út fyrir tilætlaða notkun er ekki tilætluð notkun. Fyrir skaða og slys sem til kunna að verða af þeim sökum, er eigandinn / notandinn ábyrgur og ekki framleiðandi tækisins.

Vinsamlegast athugið að tækin okkar eru hvorki framleidd né hönnuð fyrir notkun í atvinnuskini, í iðnaði eða notkun sem bera má saman við slíka notkun. Við tökum enga ábyrgð á tækinu, sé það notað í iðnaði, í atvinnuskini eða í tilgangi sem á einhvern hátt jafnast á við slíka notkun.

4. Tæknilegar upplýsingar

Spenna: 220-240 V \~ 50/60 Hz

Málafí: 2200 W

Snúningshraði án álags: 7800 mín ^1

Sverölengd 406 mm

Hámarks sögunarlengd: 375 mm

Sögunarhraði bið uppgefi n snúningshraða: ....15 m/s

Rými olíugeymis: 150 ml

Pyngd með sverði+keðju: 5,6 kg

Öryggisflokkur: II/☐

Hætta!

Hávaði og titringur

Hávaðagildi og titringsgildi voru mæld eftir staðli-num EN 62841.

Hljóðprýstingur L _pA 93,8 dB(A)

Óvissa K_pA .....3 dB

Hámarks háfaði LWA 107 dB (A)

Óvissa K _WA ....3 dB

Ábyrgð hávaðarvirkni L _WA : 110 dB(A)

Notið heyrnahlífar.

Virkni hávaða getur valdið heyrnaleysi.

Titringsgildi (summa vektora í premur rýmum)

- Uppgefin titringsgildi og uppgefin gildi varðandi hávaðamyndun voru mæld eftir stöðluðum prufunaraðferðum og gera fólki kleift að bera eitt rafmagnsverkfæri saman við önnur rafmagnsverkfæri.

- Uppgefin titringsgildi og uppgefin gildi varðandi hávaðamyndun geta einnig verið notuð til pess að meta álag fyrirfram.

Varúðartilmæli:

- Titrings- og hávaðagildin geta verið önnur en uppgefin gildi við vinnu. Pað fer eftir vinnu og vinnulagi sem tækið er notað í. Sérstaklega fer það eftir því efni sem tækið er notað í.

- Reynið að halda álagi í lágmarki með því að halda titringi og hávaða eins lágum og mögulegt er. Dæmi um möguleika til að minnka titring sem berst til notanda frá tæki er að nota vinnuvettlinga við notkun þess og takmarka vinnutíma. Við það verður að taka allan vinnutíma með í reikninginn (til dæmis tíma sem slökkt er á tækinu, og tíma sem tækið er í gangi en það ekki undir álagi eða í notkun eiginlegri notkun).

Takmarkið hávaðamyndun og titring eins og hægt er!

• Notið einungis tæki sem eru í fullkomnu ásigkomulagi.
• Hirðið um tækið og hreinsið pað reglulega.
  • Lagið vinnu að tækinu.
  • Ofgerið ekki tækinu.
  • Látið yfirfara tækið ef pörf er á.
• Slökkvið á tækinu á meðan að það er ekki í notkun.
• Notið hlífðarvettlinga

IS

5. Fyrir notkun

Gangið úr skugga um að rafrásin sem notuð er passi við þær upplýsingar sem gefnar eru upp á upplýsingarskilti tækisins.

Takið tækið úr sambandi við straum áður en að það er stillt.

Varúð! Tengið keðjusögina fyrst við rafmagn pegar að búið er að setja hana saman að fullu og búið er að spenna sagarkeðjuna.

Notið ávalt hlífðarvettlinga pegar að unnið er með keðjusöginni til pess að minnka hættuna á slysum.

5.1 Samsetning sverðs og sagarkeðju

• Takið hlutina varlega úr umbúðunum og gangið úr skugga um að enga hluti vanti (myndir 2-3).
• Losið festiskrúfu fyrir keðjuhjólshlíf (mynd 4).
  • Fjarlægið keðjuhlífina (mynd 5).
  Leggið keðjuna ofan í umlyggjandi keðjustýringu (mynd 6 / staða A).
• Setjið sverð með sagarkeðjunni eins og synt er á mynd inn í festinguna (mynd 6). Um leið verður að præða keðjuna utan um tannhjólið (mynd 6 / staða B).
• Setjið keðjuhjólahlífina aftur á sinn stað og herðið festiskrúfuna (mynd 7) lauslega. Varúð! Herðið festiskrúfuna til fulls eftir að búið er að spenna sagarkeðjuna (sjá lið 5.2).

5.2 Sagarkeðja spennt

Varúð! Takið tækið ávallt úr sambandi við straum áður en að það er yfi rfarið og stillt. Notið ávallt hlífðarvettlinga þegar að unnið er að keðjusöginni til þess að koma í veg fyrir meiðsl.

• Losið festiskrúfu keðjuhjólshlífar um nokkra snúninga (mynd 4).
• Stillið keðjuspennuna með keðjuspennuskrúfunni (mynd 8). Réttsælis snúningur eykur spennuna, rangsælis snúningur losar um sagarkeðjuna. Sagarkeðjan er rétt spennt pegar að hægt er að lyfta henni um pað bil 3-4mm á miðju sverðinu (mynd 9).
  Herðið aftur festiskrúfu keðjuhjólahlífarinnar (mynd 7).
  Varúð! Allir hlekkir sagarkeðjunnar verða að liggja rétt ofan í keðjustýringunni.

Tilmæli varðandi keðjuspennu:

Sagarkeðjan verður að vera rétt spennt til þess að geta tryggt örugga notkun á tækinu. Rétta spennu er hægt að sjá með því að ef hægt er að lyfta keð-

junni 3-4mm upp á miðju sverðinu.

Sagarkeðjan hitnar við notkun og við það breytir hún lengd sinni, yfi rfarið því spennuna á 10 mínútna fresti og breytið henni ef þörf er á. Petta á sérstaklega við um nýjar sagarkeðjur. Slakið á sagarkeðjunni eftir notkun því hún styttist pegar að hún kólnar. Við það er hægt að komast í veg fyrir að sagarkeðjan skemmist.

5.3 Smurning sagarkeðjunnar

Varúð! Takið tækið ávallt úr sambandi við straum áður en að það er yfi rfarið og stillt. Notið ávallt hlífðarvettlinga þegar að unnið er að keðjusöginni til þess að koma í veg fyrir meiðsl.

Varúð! Notið keðjusögina aldrei án olíu! Ef keðjusögin er notuð án olíu eða pegar að pegar að yfi rborð olíu er undir lágmarki á kvarða (mynd 10 / staða B) leiðir það til skemmda á sagarkeðjunni!

Varúð! Fylgist með hitastigi:

Mismunandi hitastig kalla á smurningu með mismunandi þykktarleika. Við lågan hita þarf að nota þunnar olíur (lág segja) til þess að geta til að mynda nægjanlega góða olíufi Imu. Ef sama olía er notuð að sumarlagi, þynnist hún einungis vegna umhverfishita. Pess vegna getur oliúfilman ekki haldist, keðjan ofhitnar og getur skemmst. Auk þess brennur olían og myndar mengun.

Olíugeymir fylltur:

• Leggið sagarkeðju á sléttan flöt.
- Hreinsið svæðið í kringum olíuáfyllingaropið (mynd 10 / staða A) og opnið það.
- Fyllið olíugeymi með olíu. Athugið að það komist ekki óhreinindi ofan í olíugeyminn þar sem að það myndi stífla oliustút.
- Lokið olíuloki.

6. Notkun

6.1 Tæki tengt við rafmagn

• Tengið rafmagnsleiðslu við viðgeigandi framlengingarleiðslu. Athugið að framlengingarleiðsla sé nægilega góð fyrir afl tækisins.
• Præðið framlengingarleiðslu eins og synt er á mynd 12 til pess að hlífa henni og koma í veg fyrir að hún detti úr sambandi.
• Tengið framlengingarleiðsluna við viðeigandi tryggða inntungu.

IS

Við mælum með notkun litamerktum leiðslum (rauðum eða gulum). Pað kemur í veg fyrir að leiðslur skemmist af keðjusöginni.

• Haldið á keðjusöginni með báðum höndum á haldfanginu eins og sýnt er á mynd 13 (pumalfingur utan um haldfangið).
• Haldið inni höfuðrofalæsingu (mynd 1 / staða 5).
  Gangsetjið keðjusögina með því að þrýsta inn höfuðrofanum. Nú er hægt að sleppa höfuðrofalæsingunni.

Slökkt á tæki

Sleppið höfuðrofanum (mynd 1 / staða 6).

Innbyggð bremsa stöðvar sagarkeðjuna mjög snöggt. Takið tækið ávallt úr sambandi við straum pegar að vinnu er hætt.

Varúð! Haldið einungis á söginni á fremra haldfanginu! Þegar að söginni er í sambandi við straum og henni einungis haldið á aftara haldfangi með höfuðrofa, getur það gerst að óviljandi sé höfuðrofalæsingu og höfuðrofa sé þrýst inn og að sögin hrökkvi í gang.

6.3 Öryggisútbúnaður

Mótorbremsa

Mótorinn bremsar sagarkeðjuna pegar að höfuðrofanum (mynd 1 / staða 6) er sleppt eða pegar að rafmagn er tekið af tækinu. Við það minnkar hætta mikið á slysum sem geta átt sér stað vegna pess að keðjan hreyfi st eftir að búið er að slökkva á tækinu.

Keđjubremsa

Keðjubremsan er öryggisútbúnaður sem gerð er virk á fremra haldfangi (mynd 1 / staða 2). Pegar að keðjusög kastast aftur vegna bakslags, virkir það keðjubremsuna og stöðvar hana í innan við 0,1 sekúndu.

Yfi rfarið reglulega virkni keðjubremsunnar. Til pess verður að þrýsta handahlífi nni (mynd 1 / staða 2) frammávið og gangsetja sögina. Sögin má ekki fara í gang við það.

Dragið fremri handahlíf (mynd 1 / staða 2) til baka par til að hún hrekkur í upphafí ega stöðu til pess að losa keðjubremsuna.

Varúð! Notið sögina ekki ef að öryggisútbúnaðurinn er ekki í fullkomnu ásigkomulagi.

Reynið ekki að gera við bilaðan öryggisútbúnað heldur leitið til viðurkennds pjónustuaðila eða til fagverkstæðis.

Handahlíf

Fremri handahlíf (um leið keðjubremsa) (mynd 1 / staða 2) og aftari handahlíf (mynd 2 / staða 14) hlífa fi ngrum við meiðslum sem til gætu orði vegna snertingar við sagarkeðjuna ef að hún myndi slitna vegna of mikils álags.

7. Unnið með keðjusöginni

7.1 Fyrir notkun

Yfi rfarið eftirfarandi atriði fyrir hverja notkun til pess að tryggja örugga vinnu:

Ástand keðjusagarinnar

Yfi rfarið keðjusögina fyrir notkun hennar og gangið úr skugga um að tækishús, rafmagnsleiðslur, sagarkeðja og sverð sé í góðu lagi. Takið tækið aldrei til notkunar ef að það er skemmt.

Olíugeymir

Oliúmagn olíugeymis. Athugið einnig hvort að nægileg olía er til staðar á meðan að vinnu stendur. Notið sögina aldrei, ef að það er ekki olía á henni eða þegar að yfi rborð olíu er undir lágmarki (mynd 10 / staða B) til þess að koma í veg fyrir skemmdir á sagarkeðjunni. Ein fylling dugar að meðaltali í 15 minútur, sem fer einnig eftir hléum og álagi.

Sagarkeðja

Spenna sagarkeðju, ástand keðju. Eftir því sem að sagarkeðjan er beittari er vinnan auðveldari og betra er að stjórna henni. Pað sama á við um spennu sagarkeðjunnar. Yfi rfarið einnig spennu sagarkeðjunnar við vinnu á 10 mínútna millibili til þess að auka eigið öryggi. Nýjar keðjur penjast sérstaklega mikið.

Keõjubremsa

Prufi ð virkni keðjubremsunnar eins og lýst er í kaflanum „Öryggisútbúnaður“ og losið hana.

Vinnuklæðnaður

Klæðist ávallt viðeigandi klæðnaðar, ekki of víðum vinnuklæðnaði, vinnuvettlingum og öryggisskóm.

Heyrnahlífar og hlífðargleraugu.

Notið ávallt öryggishjálm með innbyggðum heyrnar- og andlitshlíf pegar að tré eru felld. Pessi búnaður hlífi r notanda fyrir fallandi greinum og

IS

hlutum sem kastast að notanda.

7.2 Tilmæli varðandi rétta vinnu með tækinu

Tré felld (myndir 14-17)

Ef að unnið er að fellingu fl eiri en eins trés sam- tímis verður fjarlægðin á milli peirra sem eru að vinna að vera að minnstakosti tvisvar sinnum hæð peirra trjáa sem feld eru (mynd 14). Við fellingu trjáa verður að athuga að aðrar persónur séu ekki í hættu, að leiðslur geti ekki skemmst og að ekki annar skaði geti orðið til vegna vinnunnar. Ef að tréð sem fellt er kemst í snertingu við rafmagns-leiðslu verður að tilkynna það umsvifalaust til rafmagnsveitunnar.

Við vinnu í halla verður notandi keðjusagarinnar ávallt að standa ofan við tréð sem fellt er þar sem að tréð getur runnið niður hallann eftir að það er fellt (mynd 15).

Áður en að tréð er fellt verður að hugsa út fl óttaleið og rýma hann ef þörf er á. Flóttaleiðin verður að liggja á ská afturábák á móti þess staðar sem tréð á að falla eins og sýnt er á mynd 16 (A=hættusvæði, B=fallátt, C=fl óttaleið).

Äður en að tré er fellt verður að athuga náttúrulegan halla trésins, staðsetningu stærri greina og vindátt verður að taka inn í reikninginn til bess að geta ákvarðar fallátt bess.

Öhreinindi, steina, lausan börk, nagla, hluti og víra verður að fjarlægja af trénu.

Fleygskurður framkvæmdur (mynd 17)

Sagið fl eyg (A) í fallátt sem með dýptina 1/3 af þvermáli bolarins eins og sýnt er á mynd 17. Fyrst verður að saga lárétta skurðinn (1). Við það er minni hætta á að sögin festist eða sverðsins þegar að næsti skurður er framkvæmdur.

Fallskurður framkvæmdur (mynd 17)

Fallskurð á að staðsetja að minnstakosti 50 mm yfir lárétta fleyskurðinum. Sagið fallskurðinn (B) samhliða lárétta fl eygskurðinum. Sagið fallskurðinn einungis það djúpann að fallstykki sé eftir (fallbútur) (D) sem virkar sem löm. Fallstykkið kemur í veg fyrir að bolurinn snúist og falli í ranga átt. Sagið ekki fallstykkið í sundur. Pegar að fallskurðurinn nálgast fallstykkið ætti tréð að byrja að falla. Ef að svo skildi að tréð gæti fallið í aðra átt en tilætlaða fallátt (C) eða það byrjar að halla og sagarkeðja festist verður að stöðva fallskurð og setja viðarfl eyga í fallskurðaropið á móti falláttinni. Pegar að tréð byrjar að falla verður að fjarlægja sögina úr trénu, slökkva á henni, leggja hana niður og ganga í áttina frá trénu yfir flóttaleiðina. Fylgist með greinum sem geta fallið og varist að

detta um pær.

Greinar fjarlægðar

Við það ber að skilja að saga greinar af felldum trjám. Við það að ætti að skilja eftir greinar sem eru undir trjábolnum sem geta stuðið við hann þar til að búið er að saga bolinn í búta. Litlar greinar ætti að saga af bolnum neðanfrá og upp bolinn eins og synt er á mynd 18 (A=sögunarátt greinas-ögunnar, B=haldið frá jörð! Látíð styðjandi greinar vera þar til að búið er að búta niður bolinn). Greinar sem eru undir spennu ætti að saga að neðan til þess að koma í veg fyrir að sögin klemmist föst.

Trjábolur bútaður niður

Par er átt við að búta niður trjábol á tré sem búið er að fella. Athugið að líkamsstaða sé traust og likamspunga sé deilt jafnt í báðar fætur. Ef mögulegt er ætti að reyna að styðja bolinn með greinum, viðarbitum eða fl eygum. Farið eftir leið-beiningunum til þess að tryggja létta vinnu. Ef að trjábolurinn liggur fl atur á jörðinni ætti að saga eins og synt er á mynd 19 að ofanverðu ofan í bolinn. Athugið að saga ekki ofan í jörðina.

Ef að trjábolurinn liggur með annan endann á lofti eins og sýnt er á mynd 20, sagið þá 1/3 bolarins að neðanverðu (A) til þess að koma í veg fyrir að hann klofni. Næsti skurður er framkvæmdur að ofanverðu (2/3 þvermáls bolar) í sömu hæð og sá að neðan (B) (til þess að koma í veg fyrir að sögin klemmist föst).

Ef að trjábolurinn liggur með báða enda á undirlagi eins og sýnt er á mynd 21, sagið þá fyrst 1/3 þvermáls bolar að ofanverðu til þess að koma í veg fyrir að bolurinn klofni (A). Pvínæst er sagað (2/3 þvermál bolar) í sömu hæð fyrsta skurðar (B) (til að koma í veg fyrir að sögin klemmist föst).

Við sögunarvinnu í halla verður notandi ávallt að stand ofan við tréð eins og sýnt er á mynd 15. Til pess að tryggja fulla stjórn á söginni pegar að bolurinn sagast í sundur ætti að minka þrýstinginn á sögina á meðan án pess að losa um gripið á haldföngum sagarinnar. Við það verður að athugað að sögin snerti ekki jörðina. Pegar að búið er að saga skurðinn verður að bíða þar til að sögin hefur stöðvast áður en að hún er fjarlægð úr skurðinum. Slökkvið ávallt á mótor sagarinnar áður en að sögin er fl utt á milli trjáa.

IS

7.3 Bakslag

Bakslag þýðir hér að tækið hrekkur skyndilega upp og kastast til baka þegar að það er í notkun. Vanalega er ástæðan snerting við verkstykkið með sverðsoddinum eða það að sagarkeðjan klemmist föst.

Pegar að bakslag á sér stað losna miklir kraftar. Pess vegna bregst sögina vanalega stjörnlaus við. Afl eiðingar eru oft alvarleg slys notanda eða fóliks í nánd. Sérstaklega þar sem að sagað er á hlið, ská- og langsum er hættan á bakslagi mikil þar sem að ekki er hægt að nota sagarklónna. Forðist pess vegna bessháttar skurði ef hægt er og vinnið þá sérstaklega varlega ef ekki er hægt að forðast bessháttar skurði.

Hætta á bakslagi er mest pegar að söginni er beint pannig að oddur hennar er settur í við par sem að par er vogarafl ið mest (mynd 22). Setjið sögina pess vegna eins fl ata og hægt er og nálægt sagarklónni (mynd 23).

Varúð!

• Athugið að keðjuspenna sé rétt!
- Notið einungis keðjusagir sem eru í fullkonu ásigkomulagi!
- Vinnið einungis með beittri og réttri sagarkeðju!
• Sagið aldrei yfir axlahæð!
- Sagið aldrei með efri brún sagarsverðsins eða með oddi sagarinnar!
- Haldið ávallt á keðjusöginni með báðum höndum!
- Notið ávallt sagarklónna sem festingu ef hægt er

Sagað í við undir spennu

Pegar að sagað er í við undir spennu verður að fara sérstaklega varlega! Hér er átt við að viður sé undir spennu ef að hann getur losað um spennuna við sögun og við það orsakað óviðráðanleg öfl. Það getur leitt til alvarlegra slysa eða jafnvel lífshættulegra meiðsla (myndir 24-26).

Pessháttar vinna má einungis vera framkvæmd af lærðum fagaðilum.

8. Skipt um rafmagnsleiðslu

Ef að rafmagnsleiðsla pessa tækis er skemmd, verður að láta framleiðanda, viðurkenndan þjónustuaðila eða annan fagaðila skipta um hana til pess að koma í veg fyrir tjón.

9. Hreinsun, umhirða og pöntun varahluta

Varúð!

• Takið tækið ávallt úr sambandi við straum áður en að bað er hreinsað.
- Setji tækið aldrei ofan í vant eða aðra vökva til pess að hreina pað.

9.1 Hreinsun

• Hreinsið spennieiningu þess reglulega með því að blása úr því með háþrýstilofti með hreinsið það með bursta. Noti engin verkfæri til þess að hreinsa tækið.
• Haldið haldföngum tækisins hreinum og lau-sum við olíu til pess að tryggja traust hald.
• Hreinsið tækið samkvæmt notkun með rökum klút og mildum hreinsivökva ef börf er á.
• Ef að keðjusögin er ekki notuð í lengri tíma ætti að fjarlægja keðjuolíuna af olíugeyminum. Leggið sagarkeðjuna og sverðið stutt ofan í olíubað og pakkið inn í olíupappír.

9.2 Kolaburstar

Við óeðlilega mikla neistamyndun verður að láta fagaðila skipta um kolabursta tækisins. Varúð! Einungis mega fagaðilar í rafmagnsvinnu skipta um kolaburstana.

9.3 Umhirða

Skipt um sagarkeðju og sverð

Sverðið verður að skipta um begar að

• stýrirenna bess er uppnotuð.
• oddhjól pess er skemmt eða uppnotað.

Til bess ætti að fara eftir leiðbeiningunum í kafl a-num „Samsetning sverðs og sagarkeðju“!

Sjálfvirk keðjusmurning yfi rfarin

Yfi rfarið reglulega virkni sjálfvirku keðjusmurninginnar til pess að koma í veg fyrir að sagarkeðjan og sverðið ofhitni og þar að leiðandi skemmist. Til pess verður að beina sagarsverðinu að sléttum fl eti (fjöl, viðarbút) og látið keðjusögina ganga. Ef að það myndast olíurák á yfi rborðinu við það er sjálfvirka keðjusmurningin í lagi. Ef að engin augljós olíurák myndast, lesið þá viðeigandi lið í kafí anum um „Bilanaleit“! Ef að þær upplýsingar hjálpa ekki verður að hafa samband við viðurkennt fagverkstæði.

Varúð! Við það má ekki snerta flötin með söginni. Haldið öruggu öryggismillibili (um það bil 20 cm).

IS

Sagarkeðja slípuð

Góð virkni keðjusagarinnar er einungis hægt að tryggja á meðan að sagarkeðjan er í góðu ásigkomulagi og á meðan að hún er beitt. Við það minnkar einnig hættan á bakslagi.

Sagarkeðjuna er hægt að láta slípa af fagaðila. Reynið ekki að slípa sagarkeðjuna sjálf, ef að þið eigið ekki sérstök verfæri til þess og nægilega þekkingu.

9.4 Pöntun varahluta:

Pegar að varahlutir eru pantaðir ættu eftirfarandi atriði að vera tilgreind;

Gerð tækis
• Gerðarnúmer tækis
• Númer tækis
- Varahlutanúmer pess varahlutar sem panta á Verð og upplýsingar eru að fi nna undir www.isc-gmbh.info

10. Tilmæli varðandi umhverfi svernd / förgun

Fargið tækinu ef að það hefur þjónað þér til fulls. Klippið rafmagnsleiðsluna af tækinu til þess að koma í veg fyrir misnotkun. Fargið tækinu ekki í venjulegt heimilissorp heldur skillið því til viðgeigandi sorpmóttökustöðvar til þess að stuðla að umhverfisvernd. Næsta bæjarskrifstofa getur gefið upplýsingar varðandi réttan móttökustað. Skiljið einnig umbúðarefni og uppnotaða varahluti til sama staðar.

11. Geymsla

Geymið tækið og aukahluti pess á dimmum, purrum og frostlausum stað par sem að börn ná ekki til. Kjörhitastig geymslu er á milli 5 og 30 °C. Geymið rafmagnsverkfæri í upprunalegum umbúðum.

IS

12. Bilanaleit

Hætta!

Takið tækið úr sambandi við straum áður en að bilanaleit er hafin.

Eftirfarandi tafla sýnir bilanaeinkenni og lýsir hvernig hægt er að leysa vandamálin ef að tækið virkar ekki eins og það á að gera. Ef ekki er hægt að finna bilunina með hjálp töflunnar ætti að hafa samband við fagverkstæði.

Ástæða Bilun	Lausn
Keðjusög virkar ekki -	Bakslagsbremsa er virk- Tækið fær ekki straum- Innstunga er biluð- Framlengingarleiðsla er skemmd- Öryggi hefur slegið út	- Setjið handahlíf í upphafl ega stöðu- Gangið úr skugga um að tækið fái rafmagn- Prufi ð aðra rafmagnsinnstungu, skiptið um hana- Yfirfarið rafmagnsleiðslu, skiptið um hana- Skiptið um öryggi
Keðjusög virkar slitrótt	- Rafmagnsleiðsla er skemmd- Ytra sambandsleysi- Innra sambandsleysi- Höfuðrofi er bilaður	- Leitið til fagverksæðis- Leitið til fagverksæðis- Leitið til fagverksæðis- Leitið til fagverksæðis
Sagarkeðja er þurr -	Engin olía á tækinu- Loftop olíugeymis er stifl að- Oliustútur er stifl aður	- Fyllið á olíu- Hreinsið oliulok- Hreinsið oliustút
Keðjubremsa virkar ekki	- Vandamál með rofa í fremri handahlíf	- Leitið til fagverksæðis
Keðja/stýrirenna heit	- Engin olía á tæki- Loftop olíugeymis er stifl að- Oliustútur er stifl aður- Keðja er óbeitt	- Fyllið á olíu- Hreinsið oliulok- Hreinsið oliustút- Slípið keðju eða skiptið um hana
Sagarkeðja titrar, hrekkur til eða sagar ekki rétt	- Keðjuspenna of lítil- Keðja óbeitt- Keðja uppslitin- Sagartennur snúa í öfuga átt	- Stillið keðjuspennu- Slípið keðju eða skiptið um hana- Skiptið um sagarkeðju- Setjið keðjuna aftur á tækið með sagartennurnar í rétta átt

IS

Sérstök skilyrði fyrir lönd Evrópubandalagsins:

Kastið ekki notuðum rafmagnstækjum í vanalega ruslatunnu.

Samkvæmt reglugerð fyrir Evrópu 2002/96 um gömul rafmangstæki og samkvæmt breytingum í lagasetningu hverrar bjóðar sambandsins verður að safna raftækjum aðskilið og koma fleim í sérstaka endurvinnslu í flágu umhverfi sverndar.

Í staðinn fyrir að senda tækin til baka er eigandi þeirra hvattur til að vinna að því að rétt endurvinnsla eigi sér stað þegar hann afsalar sér tækinu sem eigandi. það er mögulegt að afhenda tækið til sérstakrar söfnunarstofnunar, sem sér um endurvinnslu tækisins samkvæmt lögum hinna ýmsu þjóða um endurvinnslu og sorp. þetta á samt ekki við um viðbótarhluti, sem innihalda ekki rafmagnshluta.

Við förgun verður að ganga úr skugga um að hleðslurafhlöður og Ijósmiðlar (til dæmis Ijósaperur) verðir fjarlægð út tækinu áður en því er hent.

Eftirprentun eða önnur fjölprentun fylgiskjala og leiðarvísa vörunnar, líka í úrdrætti, er ekki leyfileg nema grerinilegt samflykki frá iSC GmbH komi til.

Pað er áskilið að tæknilegar breytingar séu leyfi legar

IS

Pjónustuupplýsingar

Við höfum faglega þjónustuaðila í öllum þeim löndum sem að ábyrgðarskýrteini ef gefið út á og er heimilisfang þeirra gefið upp í ábyrgðarskírteininu. Pessir þjónustuaðilar eru til staða fyrir þig varðandi viðgerðir, pantanir varahluta og íhluta.

Athuga verður að sumir eftirtaldir hlutir tækisins eru hlutir sem notast upp við notkun eða á annan náttúrulegan hátt og/eða eftirfarandi hlutir er eru nauðsynlegir vegna notkunar eða slits.

Grein Dæmi
Slithlutir* Sverð, kolaburstar
Notkunarefni/hlutir sem notast upp* Sagarkeðja
Hlutir sem vantar

* verða ekki endilega að fylgja!

Vegna galla eða bilana biðjum við þig um að hafa samband við skrá það á netinu undir www.isc-gmbh.info. Vinsamlegast athugið að lýsa biluninni nákvæmlega og svarið endilega eftirfarandi spurningum:

Virkaði tækið fyrst eða var bað bilað strax frá upphafi?
- Varð pér vart við eitthvað óvenjulegt áður en bilunin kom til (greining bilunar)?
• Hvaða bilun lýsir sér í tækinu samkvæmt pinni skoðun (aðalbilun)?
Lýsið biluninni.

IS

Ábyrgðarskírteni

Kæri viðskiptavinur,

vörur okkar eru framleiddar undir ströngu gæðaeftirliti. Ef að tækið virkar þrátt fyrir það ekki fullkomlega, þykir okkur það mjög leitt og biðjum þig endilega um að hafa samband við þjónustuaðila okkar. Heimilis-fang er að finna neðar á þessu ábyrgðarskjali. Pú getur einnig haft samband við verslunina þar sem að tækið var keypt. Varðandi gildi ábyrgðarskírteinisins gildir eftirfarandi:

1. Ábyrgðarskýrteini pessa tækis gildir eingöngu fyrir einkanotendur, p.e.a.s persónur sem nota petta tæki ekki til atvinnunota né í annarri sjálfstæðrar vinnu. Petta ábyrgðarskirteini lýsir aukalegri ábyrgð sem að neðan nefndur framleiðandi ábyrgist viðskiptavinum sínum umfram pær ábyrgðir sem reglur og lög gefa kröfur um. Pín almenna lagaleg ábyrgð helst ósnert prátt fyrir pessa ábyrgðaliði. Ábyrgðarbjónusta okkar eru pér að kostnaðarlausu.
2. Ábyrgðin nær eingöngu yfir galla á nýju tæki sem þú hefur fest kaup á sem var framleitt af neðang-reindum framleiðanda. Ábyrgðin nær einungis yfir galla sem eru vegna efnisgalla eða framleiðslugalla og takmarkast við okkar ákvörðun um að endurbæta gallan eða skipta út tækinu. Vinsamlegast athugið að tækin okkar eru hvorki framleidd né hönnuð fyrir notkun í atvinnuskini, í iðnaði eða notkun sem bera má saman við slíka notkun. Ábyrgðarsamningurinn fellur úr gildi ef að tækið er notað innan ábyrgðartímans í atvinnuskini eða annan síklan sambærilegan hátt.

3. Ábyrgð okkar gildir ekki yfi r:

4. Skemmdir á tæki sem til verða vegna pess að ekki hefur verið farið eftir leiðbeiningum varðandi samsetningu pess, rangrar uppsetningar, ef að ekki hefur verið farið eftir notandaleiðbeiningunum (til dæmis ef að tækið hefur verið tengd við ranga rafspennu eða rafstraum) eða ef að ekki hefur verið farið eftir leiðbeiningum tækis varðandi umhirðu og öryggi pess eða ef að tækið hefur verið notað undir óeðlilegum náttúruáhrifum eða vegna of lítillar umhirðu og bjónustu.

5. Skemmdir á tæki, sem til verða vegna misnotkunar eða óviðeigandi notkunar (til dæmis of mikið álag á tæki eða ef að notaðir eru rangir íhlutir eða aukahlutir), ef að utanaðkomandi hlutir komast inn í tækið (eins og til dæmis sandur, steinar eða ryk, flutningaskemmdir), vegna rangnotkunar eða utanaðkomandi álags (eins og til dæmis skemmdir við það að tækið fellur niður).

6. Skemmdir á tæki eða hlutum tækisins, sem til verða vegna notkunar pess eða vegna annarra utanaðkomandi eðlilegra uppnotkunar.

7. Ábyrgðartíminn eru 60 mánuðir sem byrjar við dagsetningu kaups á tæki. Tilkynna verður um skemmdir eða galla á tæki áður en að ábyrgðin fellur úr gildi og innan tveggja vikna eftir að skemm-din er fundin. Ábyrgð tækisins fellur úr gildi eftir að ábyrgðartímabilið er útrunnið. Ef að gert er við tæki eða því skipt út vegna ábyrgðar, leiðir það ekki til þess að ábyrgðartímabilið lengist og ekki gildir ný ábyrgð á nýja tækinu eða varahlutunum sem settir hafa verið í það. Petta gildir einnig um þjónustu sem hefur verið framkvæmd til staðar.

8. Til pess að fá ábyrgðarpjónustu, hafíð pá samband við: www.isc-gmbh.info. Vinsamlegast geymið kaupkvittanir og önnur skjöl sem staðfesta kaupin á nýju tæki. Tæki sem send eru til viðgerðar sem ekki hafa tilskildar kvittanir eða tæki án tækismerkingar missa alla ábyrgð par sem ekki er hægt að tilgreina bau tæki. Ef að skemmdin á tækinu er innan ábyrgðarramma pess færð pú umsvifalaust viðgert eða nýtt tæki í stað pess gamla.

Varðandi hluti sem notast upp og hluti sem vantar bendum við á takmarkanir ábyrgðar pessa tækis sem eru í notandaleiðbeiningunum.

SE
