GEK-E 2240 - Saag Gardol - Tasuta kasutusjuhend

Toote tüüp	Elektriline kettsaag
Kaubamärk	Gardol
Mudel	GEK-E 2240
Nimivõimsus	2200 W
Võrgupinge	220-240 V ~ 50/60 Hz
Laba pikkus	406 mm
Maksimaalne lõikepikkus	375 mm
Keti kiirus	15 m/s
Kaal (koos laba ja ketiga)	5,6 kg
Õlipaagi maht	150 ml
Garanteeritud helivõimsuse tase	110 dB(A)
Helirõhu tase	93,8 dB(A)
Kaitseklass	II (topeltisolatsioon)
Kettpidur	Jah (käivitub esikäekaitse abil)
Käivituslukustus	Jah (taaskäivituse tõkestus)
Keti automaatne määrimine	Jah, reguleeritav
Sihipärane kasutamine	Puidu saagimine (langetamine, oksa eemaldamine, tükeldamine)
Kuluosad	Laba, kett, süsinikharjad
Garantii	60 kuud (5 aastat)

Korduma kippuvad küsimused - GEK-E 2240 Gardol

Kuidas reguleerida ketti pinget?

Ühendage seade vooluvõrgust lahti. Lõdvendage kaanekruvisid, seejärel keerake pingekruvi (joon. 8): keerake paremale, et pinget suurendada, vasakule, et seda vähendada. Kett on õigesti pingutatud, kui seda saab laba keskelt 3-4 mm tõsta (joon. 9). Pingutage kruvid.

Millist õli kasutada keti jaoks ja kuidas paaki täita?

Kasutage saeketi jaoks spetsiaalset õli (viskoossus vastavalt ümbritsevale temperatuurile). Asetage saag tasasele pinnale, puhastage korgi ümbrus (joon. 10), avage ja täitke märgini. Ärge ületage maksimaalset taset. Sulgege.

Saag ei käivitu, mida teha?

Kontrollige: 1) Kas kettpidur on vabastatud? (tõmmake esikäekaitset tahapoole). 2) Elektrivarustus (pistik, kaitse, kaabel). 3) Kui kaabel on kahjustatud, laske see professionaalil välja vahetada. Vaadake peatükki "Tõrkeotsing".

Kuidas kasutada kettpidurit?

Kettpidur aktiveerub automaatselt tagasilöögi korral (lükake esikäekaitset ette). Selle uuesti aktiveerimiseks tõmmake esikäekaitset tahapoole, kuni kuulete klõpsatust. Testige seda regulaarselt: lülitage saag lühidalt sisse, kett ei tohi pöörelda.

Kui palju võimsust on Gardol GEK-E 2240 kettsaagil?

Nimivõimsus on 2200 W (elektrimootor). Toitepinge on 220-240 V ~ 50/60 Hz.

Kui palju saag kaalub?

Kaal koos laba ja ketiga on 5,6 kg. See tagab hea juhitavuse koduseks kasutamiseks.

Kuidas ketti teritada?

Soovitatav on lasta teritamine professionaalil teha. Võite kasutada ka sobivat viili, kui teil on kogemusi. Hea teritus vähendab tagasilöögiohtu ja parandab lõikekvaliteeti.

Millised on olulised ohutusvahendid, mida kanda?

Kandke alati kaitsekindaid, kaitseprille, kiivrit koos visiiri ja kõrvaklappidega, lõikekindlaid pükse ja turvajalatseid. Ärge kunagi töötage üksi.

Saag vibreerib või ei lõika sirgelt, mida kontrollida?

Võimalikud põhjused: ebapiisav ketti pinge, nüri või kulunud kett või valesti paigaldatud hambad. Kontrollige ja reguleerige pinget, teritage või vahetage kett.

Kuidas puhastada ja hooldada saagi pärast kasutamist?

Ühendage pistik lahti. Puhastage pingutusmehhanism suruõhu või harjaga. Pühkige käepidemed. Tühjendage õlipaak, kui hoiustate pikka aega. Hoidke kuivas kohas ja lastele kättesaamatus kohas.

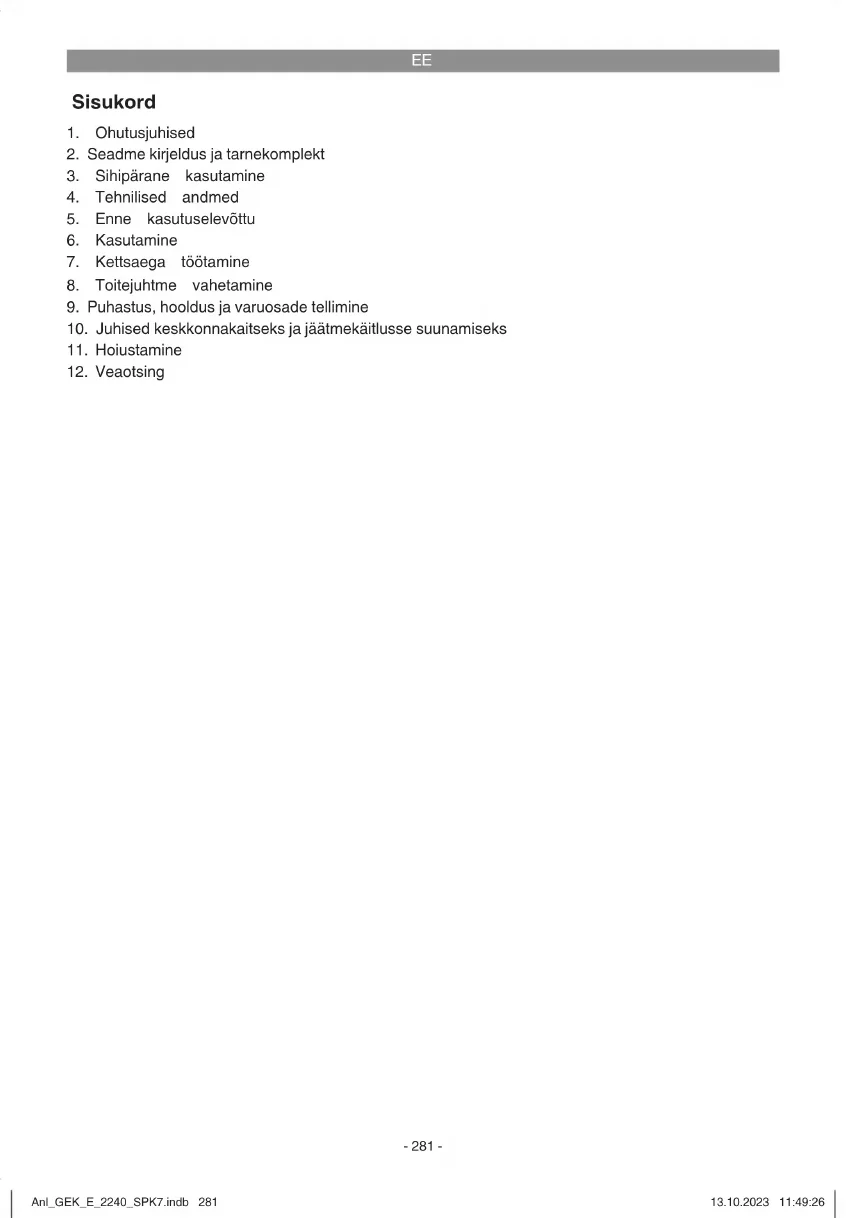

KASUTUSJUHEND GEK-E 2240 Gardol

1. Ohutusjuhised
2. Seadme kirjeldus ja tarnekomplekt
3. Sihipärane kasutamine
4. Tehnilised andmed
5. Enne kasutuselevõttu
6. Kasutamine
7. Kettsaega töötamine
8. Toitejuhtme vahetamine
9. Puhastus, hooldus ja varuosade tellimine
10. Juhised keskkonnakaitseks ja jäätmekäitlusse suunamiseks
11. Hoiustamine
12. Veaotsing

EE

Oht!

Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korralikult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.

1. Ohutusjuhised

Vastavad ohutuseeskirjad leiate kaasasolevast brošüürist. Hoiatus!

Lugege kõiki ohutusjuhiseid, juhendeid, jooniseid ja tehnilisi andmeid, mis kuuluvad elektritööriista juurde. Järgnevalt toodud juhiste puudulik järgimine võib põhjustada elektrilöögi, põletuse ja/või raskeid vigastusi.

Hoidke köik ohutusjuhised ja juhendid tulevikuks alles.

Seadmel asuvate sümbolite seletus (joonis 27):

1. Lugege kasutusjuhendit
2. Kandke kaitseprille
3. Kasutage kõrvaklappe
4. Ärge jätke seadet vihma kätte
5. Tõmmake pistik võrgust kohe välja, kui juhe kahjustub või läbi lõigatakse.
6. Maksimaalne lõikesügavus v., 15 m/s
7. Tagasilöök võib põhjustada surmavaid lõikevigastusi.
8. Hoidke kettsaagi alati mõlema käega kinni.
9. Garanteeritud müratase

2. Seadme kirjeldus ja tarnekomplekt

2.1 Seadme kirjeldus (joonised 1-3)

1. Kooretugi
2. Eesmine käekaitse
3. Eesmine käepide
4. Tagumine käepide
5. Sisselülitustökis
6. Toitelüliti
7. Õlipaagi kork

8. Veotähiku kate

9. Veotähiku katte kinnituskruvi

10. Ketipingutuskruvi
11. Ketiõli taseme näidik
12. Juhtme tömbetökis
13. Toitekaabel
14. Tagumine käekaitse
15. Juhtplaat
16. Saekett
17. Juhtplaadi kaitse

2.2 Tarnekomplekt

Kontrollige loendi alusel, kas tarnekomplektis on köik vajalikud osad. Juhul, kui mõni osa on puudu, põõrduge hiljemalt 5 tõöpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lähimasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud garantiitingimustes olevat garantiitabelit.

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakkematerjal ning pakke- ja transporditoed (kui on olemas).
• Kontrollige, kas tarnekomplekt on terviklik.
• Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.
• Hoidke pakend võimalusel kuni garantiiaja lõpuni alles.

Oht!

Seade ja pakkematerjal ei ole laste mänguas-jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

• Originaalkasutusjuhend
- Ohutusjuhised

3. Sihipärane kasutamine

Kettsaag on ettenähtud puude langetamiseks ning tüvede, okste, puupalkide, laudade jms saagimiseks ning seda vöib kasutada nii risti- kui pikilöigeteks. Saag ei sobi peale puu ühegi teise materjali saagimiseks.

Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihipärane. Kõigi sellest tulenevate kahjude või vigastuste eest vastutab kasutaja/käitaja ja mitte tootja.

Võtke palun arvesse, et meie seadmed ei ole konstrueritud ettevõtluses, käsitöönduses ega

EE

tööstuses kasutamise otstarbel. Me ei anna mingit garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

4. Tehnilised andmed

Võrgupinge: 220-240 V \~ 50/60 Hz

Nimivõimsus: 2200 W

Koormuseta pöörlemissagedus: ....7800 min ^-1

Juhtplaadi pikkus 406 mm

Lõikepikkus maksimaalselt: 375 mm

Lõikekiirus nimipöörlemissagedusel: ......15 m/s

Õlipaagi maht: 150 ml

Kaal juhtplaadi ja ketiga: 5,6 kg

Kaitseklass: ......II /☐

Oht!

Müra ja vibratsioon

Müra- ja vibratsiooniväärtused tehti kindlaks standardi EN 62841 järgi.

Helirōhu tase L _nA 93,8 dB(A)

Hälbepiir K _pA 3 dB

Müratase L _WA 107 dB(A)

Hälbepiir K _WA 3 dB

Garanteeritud müratase L _WA :...... 110 dB(A)

Kasutage kõrvaklappe.

Müra võib põhjustada kuulmiskaotust.

Võnke koguväärtused (kolme suuna vektorsumma) on kindlaks määratud standardi EN 62841-1 ja EN 62841-4-1 järgi.

Esemine Käepide koormuse all

Võngete emissiooniväärtus a_h=3,46 m/s^2

Värisemine K = 1,5 m/s²

Tagumine Käepide koormuse all

Võngete emissiooniväärtus a_h=5,89 m/s^2

Värisemine K = 1,5 m/s²

- Esitatud vönke koguväärtus ja mūra emissiooniväärtus on möödetud standardiseeritud testimismeetodi järgi ja neid võib kasutada võrdluseks mõne teise elektritööriista võngete emissiooniväärtusega.

- Esitatud võnke koguväärtust ja müra emissiooniväärtust saab kasutada ka koormuse esialgseks hindamiseks.

Hoiatusjuhis:

• Võnke ja müra emisiooniväärtused võivad elektritööriista tegeliku kasutamise ajal erineda etteantud väärtustest, sõltuvalt elektritööriista kasutamise viisist, eelkõige sellest, millist detaili töödeldakse.
• Üritage vibratsioonidest ja mürast tingitud koormust hoida nii madalal kui võimalik. Näitlikud abinõud vibratsioonikoormuse vähendamiseks on kinnaste kandmine tööriista kasutamisel ja tööaja piiramine. Arvestada tuleb köigi töötsükli osadega (näiteks aeg, millal elektritööriist on välja lülitatud, ning aeg, millal tööriist on sisse lülitatud, kuid töötab koormuseta).

Piirake müra teket ja vibratsiooni miinimu- mini!

• Kasutage ainult täiesti korras seadmeid.
• Hooldage ja puhastage seadet korrapäraselt.
• Kohandage oma töömeetodid seadmega.
- Ärge koormake seadet üle.
• Laske seadet vajaduse korral kontrollida.
• Lülitage seade välja, kui seda ei kasutata.
• Kandkekindaid.

5. Enne kasutuselevõttu

Enne ühendamist veenduge, et tüübisildil toodud andmed vastaksid toiteandmetele.

Enne seadme reguleerimist tömmake toite-pistik alati pistikupesast välja.

Tähelepanu! Ühendage kettsaag vooluvörku alles siis, kui saag on täelikult kokkupandud ja ketipingsus on seadistatud. Vigastuste vältimi-seks kandke kettsae juures töötamisel alati kaits-ekindaid.

5.1 Juhtplaadi ja saeketi paigaldamine

• Pakkige köik detailid hoolikalt lahti ja kontrollige nende komplektsust (joonis 2-3)
  Vabastage veotähiku katte kinnituskruvi (joonis 4)
  • Võtke veotähiku kate ära (joonis 5)
• Asetage kett juhtplaadi ümber asuvasse soonde, nagu on joonisel näidatud (joonis 6/A)
• Pange juhtplaat ja kett kettsae vastavasse kohta, nagu on joonisel näidatud (joonis 6). Pange kett seejuures ümber tähiku (joonis 6/B).
• Pange veotähiku kate kohale ja kinnitage kin-

EE

nituskruviga (joonis 7). Tähelepanu! Keerake kinnituskruvi löplikult kinni alles pärast ketipingsuse seadistamist (vt punkt 5.2)

5.2 Saeketi pingutamine

Tähelepanu! Tõmmake võrgupistik alati enne kontrollimist ja seadistustöid pistikupesast välja. Vigastuste vältimiseks kandke kettsae juures töötamisel alati kaitsekindaid.

Vabastage veotähiku katte kinnituskruvi mõne põörde võrra (joonis 4)
- Seadistage ketipingsust ketipingutuskruviga (joonis 8). Paremale keeramine suurendab ketipingsust, vasakule keeramine vähendab. Saekett on õigesti pingutatud, kui seda saab plaadi keskel u 3-4 mm üles tõsta (joonis 9).
- Keerake veotähiku katte kinnituskruvi kinni (joonis 7).

Tähelepanu! Kõik ketilülid peavad olema korralikult plaadi juhtsoones.

Märkused keti pingutamise kohta:

Ohutu töö tagamiseks peab saekett olema õigesti pingutatud. Optimaalse pingsuse tunnete ära sellest, kui saeketti saab plaadi keskel 3-4 mm üles tõsta. Kuna saagimisel saekett kuumeneb ja seetõttu selle pikkus muutub, kontrollige ketipingsust iga 10 minuti järel ja reguleerige seda vajadusel. See kehtib eriti uute saekettide korral. Pärast töö lõpetamist laske saeketti lõdvemaks, sest jahtumisel tömbub see lühemaks. Sellega hoiate ära keti kahjustumise.

5.3 Saeketi määrimine

Tähelepanu! Tömmake vörgupistik alati enne kontrollimist ja seadistustöid pistikupesast välja. Vigastuste vältimiseks kandke kettsae juures töötamisel alati kaitsekindaid.

Tähelepanu! Ärge käitage ketti mingil juhul ilma ketiölita! Kettsae kasutamine ilma ketiölita või minimummärgist allpool asuva ölitasemega (joonis 10/B) põhjustab saeketi kahjustumist!

Tähelepanu! Jälgige temperatuuriolusid: Erinevatel keskkonnatemperatuuridel on vaja väga erineva viskoossusega määrdeainet. Madalatel temperatuuridel on piisva määrdekihi tekitamiseks vaja vedelat (madala viskossusega) öli. Kui Te kasutate sama öli suvel, muutub see kõrgematel temperatuuridel veel vedelamaks. Seetõttu võib määrdeainekiht kaduda, kett kuumeneb üle ja võib kahjustuda. Lisaks läheb määrdeõli kõrbema ja tekitab mittevajalikke saasteaineid.

Õlipaagi täitmine:

• Asetage kettsaag tasasele pinnale.

• Puhastage ölipaagi korgi (joonis 10/A) ümbrus ja tehke see siis lahti.
• Täitke paak saeketiöliga. Jälgige seejuures, et paaki ei satuks mustust, muidu võib ölidüüs ummistuda.
  • Sulgege ölipaagi kork.

6. Kasutamine

6.1 Vooluvörku ühendamine

• Ühendage toitejuhe sobiva pikendusjuhtmega. Jälgige seejuures, et pikendusjuhe sobiks kettsae võimsusega.
• Kindlustage pikendusjuhe tõmbejõudude ja ettekavatsematu väljatõmbamise vastu, nagu on näidatud joonisel 12.
• Ühendage pikendusjuhe nõuetekohaselt installeeritud maandusega pistikupessa.

Soovitame kasutada erksavärvilist (punast või kollast) juhet. See vähendab kettsaega juhusliku kahjustamise ohtu.

6.2 Sisse- ja väljalülitamine

Sisselülitamine

• Hoidke kettsaest mölema käega käepidemete ümbert kinni, nagu on näidatud joonisel 13 (pöidlad käepideme all).
• Vajutage sisselülitustõkist (joonis 1/5) ja hoidke seda all.
• Lülitage kettsaag toitelülitist sisse. Nüüd vöib sisselülitustökise vabastada.

Väljalülitamine

Vabastage toitelüliti (joonis 1/6).

Sisseehitatud pidur peatab ringikäiva saeketi kiiresti. Kui Te töö katkestate, tömmake alati võrgupistik välja.

Tähelepanu! Töstke saagi ainult eesmisest kä-epidemest! Kui Te vooluvörku ühendatud saagi tõstate ainult tagumisest lülituselementidega kä-epidemest, võib juhtuda, et Te vajutate kogemata üheaegselt sisselülitustõkist ja toitelülitit ning kettsaag hakkab tööle.

EE

6.3 Kaitseseadis

Mootorpidur

Mootor pidurdab saeketti kohe, kui toitelüliti (joonis 1/6) vabastatakse või vooluvarustus katkeb. Seega vähendatakse märgatavalt järeltöötava keti põhjustatavate vigastuste ohtu.

Ketipidur

Ketipidur on kaitsemehhanism, mis rakendub eesmise käekaitse abil (joonis 1/2). Kui kettsaag paiskub tagasilöögi töttu tagasi, rakendub ketipidur ja peatab saeketi vähem kui 0,1 sekundiga. Kontrollige regulaarselt ketipiduri funktsioneerimist. Selleks keerake käekaitse (joonis 1/2) ettepoole ja lülitage kettsaag lühidalt sisse. Saekett ei tohi ringi käia.

Ketipiduri vabastamiseks tömmake eesmine käekaitse (joonis 1/2) tagasi kuni see fi kseerub.

Tähelepanu! Ärge kasutage saagi, kui kaitseseadeldised ei funktsioneeri korralikult. Ärge püüdke ohutusse puutuvaid kaitseseadeldisi ise remontida, vaid pöörduge meie teenindusse või samasuguse kvalifi katsiooniga töökotta.

Käekaitse

Eesmine (samaaegselt ka ketipidur) (joonis 1/2) ja tagumine käekaitse (joonis 2/14) kaitsevad sörmi vigastuste eest, kui saekett ülekoormuse töttu puruneb.

7. Kettsaega töötamine

7.1 Ettevalmistus

Ohutu töö tagamiseks kontrollige enne igat kasutamist järgmisi punkte:

Kettsae seisukord

Kontrollige enne töö alustamist kettsae korpuse, toitejuhtme, saeketi ja plaadi kahjustusi. Ärge vötke mingil juhul kasutusse ilmselgelt kahjustatud seadet.

Õlipaak

Ölitase paagis. Kontrollige ka töötamise ajal, kas öli on piisavalt. Kettsae kahjustuste vältimiseks ärge käitage mingil juhul saagi, kui öli ei ole või kui ölitase on langenud alla miinimummärgi (joonis 10/B).

Ühest täiest piisab 15 minuti lõikamiseks, olenevalt pausidest ja koormusest.

Saekett

Saeketi pingsus, lõiketerade seisukord. Mida teravam saekett on, seda kergemini ja kontrollitavamalt saab kettsaagi kasutada. Sama kehtib ka ketipingsuse kohta. Enda turvalisuse suurendamiseks kontrollige ka töötamise ajal iga 10 minuti tagant keti pingsust! Keti väljavenimine on eriti suur just uutel saekettidel.

Ketipidur

Kontrollige ketipiduri funktsioneerimist, nagu on kirjeldatud peatükis "Kaitseseadised" ja vabasta- ge see.

Kaitseriietus

Kandke kindlasti vastavat, tihedalt liibuvat kaitseriietust, nagu lõikekindlad püksid, kindad ja turvajalatsid.

Kuulmiskaitse ja kaitseprillid.

Kandke lanetus- ja metsatöödel kindlasti integreeritud kuulmis- ja näokaitsega kaitsekiivrit. See kaitseb allakukkuvate harude ja tagasipaiskuvate okste eest.

EE

7.2 Öiged vötted põhiliste tööde korral

Puu langetamine (joonised 14–17)

Kui puud lõikavad ja langetavad korraga kaks või enam inimest, peab vahe langetavate ja lõikavate inimeste ja puu vahel olema vähemalt langetatava puu topeltkõrguse jagu (joonis 14). Puude lange-tamisel tuleb jälgida, et ei põhjustata ohtu teistele inimestele, ei puuduta elektrijuhtmeid ja ei tekitata materiaalset kahju. Kui puu peaks elektrijuhtmega kokku puutuma, tuleb sellest koheselt teavitada pädevat energiaettevõtet.

Kallakul saagides peab kettsae kasutaja olema ülevalpool langetatavat puud, kuna puu hakkab langusel mäest alla veerema või libisema (joonis 15).

Enne langetamist peab olema kavandatud taganemistee ja see vajadusel vabaks tehtud. Taganemistee peab olema oletatavast kukkumissuunast diagonaalis tahapoole, nagu on näidatud joonisel 16 (A = ohutsoon, B = kukkumissuund, C = taganemistee).

Puu kukkumissuuna hindamisel tuleb enne langetamist arvesse võtta puu loomulikku kallet, suuremate oksaharude asukohta ja tuulesuunda. Eemaldage puult mustus, kivid, lahtine koor, naelad, klambrid ja traat.

Sälgu lõikamine (joonis 17)

Saagige kukkumissuunda täisnurga all sälk (A), sügavusega 1/3 puu läbimöödust, nagu on näidatud joonisel 17. Kõigepealt tehke sälgu alumine horisontaalne lõige (1). Sellega takistatakse saeketi või juhtplaadi kinnikiillumist sälgu teise lõike tegemisel.

Langetuslöike tegemine (joonis 17)

Tehke langetuslõige vähemalt 50 mm kõrgemale kui on sälgu horisontaalne lõige. Tehke langetuslõige (B) paralleelselt sälgu horisontaalse lõikega. Saagige langetuslõige ainult nii sügavale sisse, et alles jääb pideriba (D), mis saab toimida liigendina. Pideriba takistab puu pöördumist ja valesse suunda kukkumist. Ärge saagige pideriba läbi. Kui langetuslõige jõuab pideribani, peaks puu kukkuma hakkama. Kui selgub, et puu ei pruugi soovitud kukkumissuunas (C) kukkuda või kaldub see tagasi ja saekett jääb kinni, katkestage langetuslõige ning kasutage lõike avamiseks ja puu soovitud suunda tõukamiseks puust, plastmassist või alumiiniumist kiile.

Kui puu hakkab kukkuma, võtke kettsaag lõikest, lülitage välja ja pange käest ära ning minge kavandatud taganemisteed pidi ohutsoonist välja.

Selle all möistetakse langetatud puudelt okste eemaldamist. Laasimisel jätke suuremad allapoo-le suunatud oksad, millele puu toetub, alguses lõikamata, kuni tüvi on järgatud. Eraldage väikse-mad oksad alt ülespoole ühe lõikega, vastavalt joonisele 18 (A = lõikamissuund laasimisel, B = hoidke maapinnast eemal! Jätke toetavad oksad kuni tüve järkamiseni lõikamata). Pinge all olevad oksad tuleb sae kinnikiilumise vältimiseks altpoolt ülespoole saagida.

Puutüve järkamine

Selle all mõistetakse langetatud puu tükkideks jaotamist. Hoolitsege selle eest, et Teil oleks kindel jalgealune ning kehakaal jaguneks ühtlaselt mölema jala vahel. Võimalusel tuleb tüvele panna all oksad, palgid või kiilud ja nendega toestada. Järgige lihtsa saagimise põhijuhiseid. Kui puutüvi toetub kogu pikkuses ühtlaselt, nagu on näidatud joonisel 19, saagitakse seda ülalt alla. Jälgige seejuures, et Te ei lõikaks maapinda.

Kui puutüvi toetub ühele otsale, nagu on näidatud joonisel 20, saagige köigepealt alaküljelt 1/3 tüveläbimöödust (A), et vältida kildude tekkimist. Seejärel tehke teine löige ülevaltpoolt (2/3 läbimöödust) esimese löike kohalt (B) (kinnikiilumise vältimiseks).

Kui puutüvi toetub kahele otsale, nagu on näidatud joonisel 21, saagige köigepealt ülemiselt küljelt 1/3 tüveläbimöödust, et vältida kildude tekkimist (A). Seejärel tehke teine löige altpoolt (2/3 läbimöödust) esimese löike kohalt (B) (kinnikiilumise vältimiseks).

Kallakutel saagides seiske alati ülevalpool puutüve, nagu on näidatud joonisel 15. Läbisaagimise hetkel täieliku kontrolli säilitamiseks vähendage lõike lõpus survet, tugevat haaret ja kettsae käepidemeid vabastamata. Jälgige, et saekett ei puudutaks maapinda.

Kui lõige on valmis, oodake enne kettsae eemaldamist, kuni saekett seisma jääb. Lülitage kettsae mootor alati välja, kui lähete puu juurest teise juurde.

EE

7.3 Tagasilöök

Tagasilöögi all mõistetakse töötava kettsae äkilist üles- ja tagasipõrkumist. Põhjuseks on enamasti töödeldava materjali puudutamise plaadiotsaga või saeketi kinnikiilumine.

Tagasilöögi korral esineb äkki suur jõud. Seepärast reageerib kettsaag enamasti kontrollimatult. Tagajärjeks on töötaja või läheduses viibivate inimeste sageli väga rasked vigastused. Tagasilöögi oht on eriti suur külg-, diagonaal- ja pikilõigete puhul, kuna siis ei saa kasutada kooretuge. Sellepärast vältige võimalusel selliseid lõikeid ja töötage eriti ettevaatlikult, kuí nende vältimine ei ole võimalik!

Tagasilöögioht on suurim, kui kasutate saagi plaadi otsa piirkonnas, kuna seal on kangiefekt köige tugevam (joonis 22). Kasutage seepärast saagi alati võimalikult madalalt ja kooretoe lähedalt (joonis 23).

Tähelepanu!

• Hoolitsege alati öige ketipingsuse eest!
• Kasutage ainult laitmatus korras kettsaagi!
- Töötage ainult nõuetekohaselt teritatud sa- eketiga!
- Ârge saagige kunagi ölast körgemal!
- Ärge saagige kunagi plaadi ülemise ääre või otsaga!
• Hoidke kettsaagi alati mölema käega kinni!
- Võimalusel kasutage toetuspunktina alati kooretuge.

Pinge all puidu saagimine

Pinge all oleva puidu saagimine nõuab erilist ettevaatlikkust! Pinge all olev puit, mis saagimisega pinge alt vabaneb, reageerib vahel täiesti kontrollimatult. See võib põhjustada raskeid või surmavaid vigastusi (joonised 24–26).

Selliseid töid võivad teha ainult vastava ettevalmistusega spetsialistid.

8. Toitejuhtme vahetamine

Kui käesoleva seadme toitejuhe on kahjustatud, tuleb see ohtude vältimiseks lasta tootjal või teda esindaval klienditeenindusel või sarnase kvalifi ka- tsiooniga isikul vahetada.

9. Puhastus, hooldus ja varuosade tellimine

Tähelepanu!

• Tõmmake võrgupistik enne igat puhastamist välja.
• Ärge kastke seadet puhastamiseks mingil juhul vette või muudesse vedelikesse.

9.1 Puhastamine

• Puhastagekorrapäraseltpingutusmehhanismi; selleks puhuge see suruõhuga läbi või pühkige harjaga. Ärge kasutage puhastamiseks tööriistu.
• Hoidke käepidemed ölist puhtad, et saaksite alati ohutult kinni hoida.
  Vajadusel puhastage seadet niiske lapi ja õrnatoimelise nõudepesuvahendiga.
• Kui kettsaagi ei kasutata pikemat aega, võtke ketiõli paagist välja. Kastke saekett ja juhtplaat veidikeseks ajaks õlivanni ja keerake siis õlipaberisse.

9.2 Süsiharjad

Ülemäärase sädeluse korral laske kvalifi tseeritud elektrikul süsiharju kontrollida. Tähelepanu! Süsiharju tohib vahetada ainult kvalifi tseeritud elektrik.

9.3 Hooldus

Saeketi ja juhtplaadi vahetamine

Juhtplaat tuleb asendada, kui

• plaadi juhtsoon on kulunud.

- kui plaadi otsatähik on kahjustatud või kulu-nud.

Toimige nii, nagu on kirjeldatud peatükis "Juhtplaadi ja saeketi paigaldamine"!

Automaatse ketiölituse kontrollimine

Juhtplaadi ja saeketi ülekuumenemise ja sellega seotud kahjustuste ennetamiseks kontrollige regulaarselt automaatse ketiõlituse funktssioneerimist. Selleks suunake plaadi ots siledale pinnale (laud, puu lõikepind) ja laske kettsael töötada. Kui sel ajal ilmub suurenev ölijälg, töötab automaatne ketiõlitus korralikult. Kui selget ölijälge ei ilmu, lugege vastavaid juhiseid peatükist „Veaotsing“! Kui ka need juhised ei aita, põörduge meie teenindusse või samasuguse kvalifi katsiooniga töökotta.

Tähelepanu! Ärge puudutage seejuures pea-lispinda. Hoidke piisavat ohutusvahet (u 20 cm).

EE

Saeketi teritamine

Efektiivne töö kettsaega on võimalik ainult siis, kui saekett on heas seisukorras ja terav. Seeläbi väheneb ka tagasilöögioht.

Saekette saab teritada köigis spetskauplustes. Ärge püüdke saeketti ise teritada, kui Teil ei ole sobivat tööriista ja vajalikku kogemust.

9.4 Varuosade tellimine

Varuosade tellimisel on vajalikud järgmised andmed:

Seadmetüüp
• Seadmeartiklinumber
• Seadmeidentifitseerimisnumber
• Vajamineva varuosa varuosanumber Kehtivad hinnad ja info leiate aadressilt www.isc-gmbh.info.

10. Juhised keskkonnakaitseks ja jäätmekäitlusse suunamiseks

Kui seade enam ei tööta, suunake see nõuetekohaselt jäätmekäitlusse. Võtke toitejuhe ära, et vältida kuritarvitamist. Ärge pange seadet olmeprügi hulka, vaid viige see keskkonnakaitse eesmärgil elektriseadmete kogumiskohta. Aadressid ja lahtiolekuajad saate vastavast omavalitsusest. Viige ka pakend ja kulunud tarvikute detailid ettenähtud kogumiskohtadesse.

11. Hoiustamine

Hoidke seadet ja selle lisatarvikuid pimedas, kuivas ja külmakindlas ning lastele ligipääsmatus kohas. Optimaalne laotemperatuur on vahemikus 5 kuni 30°C. Hoidke elektritööriista originaalpakendis.

12. Veaotsing

Oht!

Enne veaotsingut lülitage seade välja ja ühendage vörgupistik lahti.

Järgnevas tabelis on toodud vigade sümptomid ning kirjeldatakse, kuidas saate abi, kui Teie masin ei tööta enam korralikult. Kui Te selle abil ei suuda probleemi kindlaks määrata ega körvaldada, pöörduge teenindustöökotta.

Põhjus Viga	Kõrvaldamine
Kettsaag ei tööta -	Tagasilöögipidur on rakendunud- Puudub vooluvarustus- Pistikupesa on defektne- Pikendusjuhe on kahjustatud- Kaitse on defektne	- Tõmmake käekaitse kohale tagasi- Kontrollige vooluvarustust- Proovige teist vooluallikat, vajadusel vahetage- Kontrollige juhet, vajadusel vahetage- Vahetage kaitse
Kettsaag töötab kat-kendlikult	-Toitejuheonkahjustatud- Väline liikuv kontakt- sisemine liikuv kontakt- Toitelüliti on defektne	-Põördugevastavassetöökotta-Põördugevastavassetöökotta-Põördugevastavassetöökotta-Põördugevastavassetöökotta
Saekett on kuiv -	Paagis ei ole öli- Ölipaagi sulguri öhuava on ummi-stunud- Ölikanal on ummistunud	-Lisageöli- Puhastage ölipaagi sulgur- Tehke ölikanal puhtaks
Ketipidur ei funktsi-oneeri	- Probleem eesmise käepideme lüli-tusmehhanismiga	-Põördugevastavassetöökotta
Kett / Juhtplaat on kuum	- Paagis ei ole öli- Ölipaagi sulguri öhuava on ummi-stunud- Ölikanal on ummistunud- Kett on nüri	-Lisageöli- Puhastage ölipaagi sulgur- Tehke ölikanal puhtaks- Teritage ketti või vahetage see
Kettsaagjönksutab, vibreerib või ei sae korralikult.	- Kett on liiga lötv- Kett on nüri- Kett on kulunud- Saehambad on vales suunas	-Seadistageketipingsust- Teritage ketti või vahetage see- Vahetage kett- Pange saekett uuesti peale, ham-bad õiges suunas

EE

Ainult Euroopa Liidu riikidele

Ärge visake elektrilisi tööriistu olmeprügi hulka!

Euroopa Liidu direktiiviga 2002/96/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasäästlik taaskasutus.

Taaskasutusalternatiiv tagasisaatmismõudele:

Elektriseadme omanik on kohustatud omandisuhte löppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega vöib vana seadme loovutada ka tagasivötukohta, mis korraldab selle körvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu vanade seadmete elektrikomponentideta lisaseadmed ja abivahendid.

Jälgige utiliseerimisel, et akud ja valgustusseadmed (nt hõõglamp) võetakse seadmest välja.

Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osaliselt, on lubatud ainult iSC GmbH loal.

Tehnilistemuudatusteõigusreserveeritud

EE

Hooldusteave

Meil on köikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re-monditööd, varu- ja kuluosade muretsemine või kulumaterjalid.

Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilminguidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina.

Kategooria Näide
Kuluosad* Juhtplaat, süsiharjad
Kulumaterjal / Kuluosad* Saekett
Puuduolevad detailid

* ei pruugi tingimata tarnekomplektiga kaasas olla!

Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.isc-gmbh.info. Märkigekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

• Kas seade on töötanud või oli ta algusest peale defektne?
• Kas Teile hakkas enne defekti ilmnemist midagi silma (defekti tunnused)?
• Missugune tõrge Teie arvates seadmel on (põhitunnus)?
  Kirjeldage seda törget.

EE

Garantiitunnistus

Lugupeetud klient!

Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse löpus toodud aadressil. Oleme meelsasti Teie teenistuses ka telefoni teel alltoodud teeninduse telefoninumbritel. Garantiinõuete esitamisel kehtib järgnev:

1. Käesolevad garantiitingimused on suunatud ainult tarbijatele, st füüsilistele isikutele, kes ei soovi toodet kasutada oma kommerts- või muuks iseseisvaks tegevuseks. Käesolevad garantiitingimused reguleerivad täiendavaid garantiiteenuseid, mida allpool nimetatud tootja lubab oma uute seadmete ostjatele lisaks seaduslikule garantiile osutada. See garantii ei puuduta Teie seaduslikke garantiinõudeid. Meie garantiiteenus on Teile tasuta.

2. Garantiiteenus hölmab ainult teie poolt ostetud, allpool nimetatud tootja toodetud uue seadme neid puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõrvaldamise või seadme vahetamisega.

Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega kutsetegevuses kasutamise otstarbel. Seetõttu ei kehti garantiileping juhul, kui seadet kasutatakse garantiajal ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

1. Meie garantii alla ei kuulu:

- kahjud, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigalduse, kasutusjuhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmise tõttu ebaharilike keskkonnatingimuste kätte või puuduliku hoolduse ja kontrolli tõttu.

- seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise tõttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine), võõrkehade (nt liiv, kivid või tolm, transpordikahjustused) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel).

- kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel.

1. Garantiiaeg on 60 kuud ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada garantiijal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garantiiaaj kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.

2. Garantiinõude esitamiseks registreerige defektne seade aadressil: www.isc-gmbh.info. Hoidke oma seadme ostukviitung või teised ostutõendid alles. Seadmete korral, mis saadetakse ilma vastavate tõenditeta või ilma tüübisildita, on klassifitseerimise võimaluse ebapiisavuse töttu garantii välistatud. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme.

Enesestmöistetavalt körvaldame seadmel ka neid defekte, mis ei käi garantii alla või kui garantiiaeg on läbi, kuid sel juhul tuleb Teil kulud tasuda. Selleks saatke seade meie teeninduse aadressil.

Kulu-/tarbe- ja puuduolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasutusjuhendis antud hooldusteabele.

LV

Satura rādītājs
