GEK-E 2240 - Fűrész Gardol - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen GEK-E 2240 Gardol PDF formátumban.
| Termék típusa | Elektromos láncfűrész |
| Márka | Gardol |
| Modell | GEK-E 2240 |
| Névleges teljesítmény | 2200 W |
| Hálózati feszültség | 220-240V ~ 50/60Hz |
| Láncvezető hossza | 406 mm |
| Max. vágási hossz | 375 mm |
| Láncsebesség | 15 m/s |
| Súly (láncvezetővel és lánccal) | 5,6 kg |
| Olajtartály űrtartalma | 150 ml |
| Garantált zajteljesítményszint | 110 dB(A) |
| Hangnyomásszint | 93,8 dB(A) |
| Védelmi osztály | II (kettős szigetelés) |
| Láncfék | Igen (első kézvédővel működtetve) |
| Indítászár | Igen (újraindulás elleni védelem) |
| Automatikus lánckenés | Igen, állítható |
| Megfelelő használat | Fa vágása (döntés, ágazás, darabolás) |
| Kopóalkatrészek | Láncvezető, lánc, szénkefék |
| Garancia | 60 hónap (5 év) |
Gyakran ismételt kérdések - GEK-E 2240 Gardol
Felhasználói kérdések a következőről GEK-E 2240 Gardol
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűrész PDF formátumban ingyenesen! Találja meg kézikönyvét GEK-E 2240 - Gardol és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. GEK-E 2240 márka Gardol.

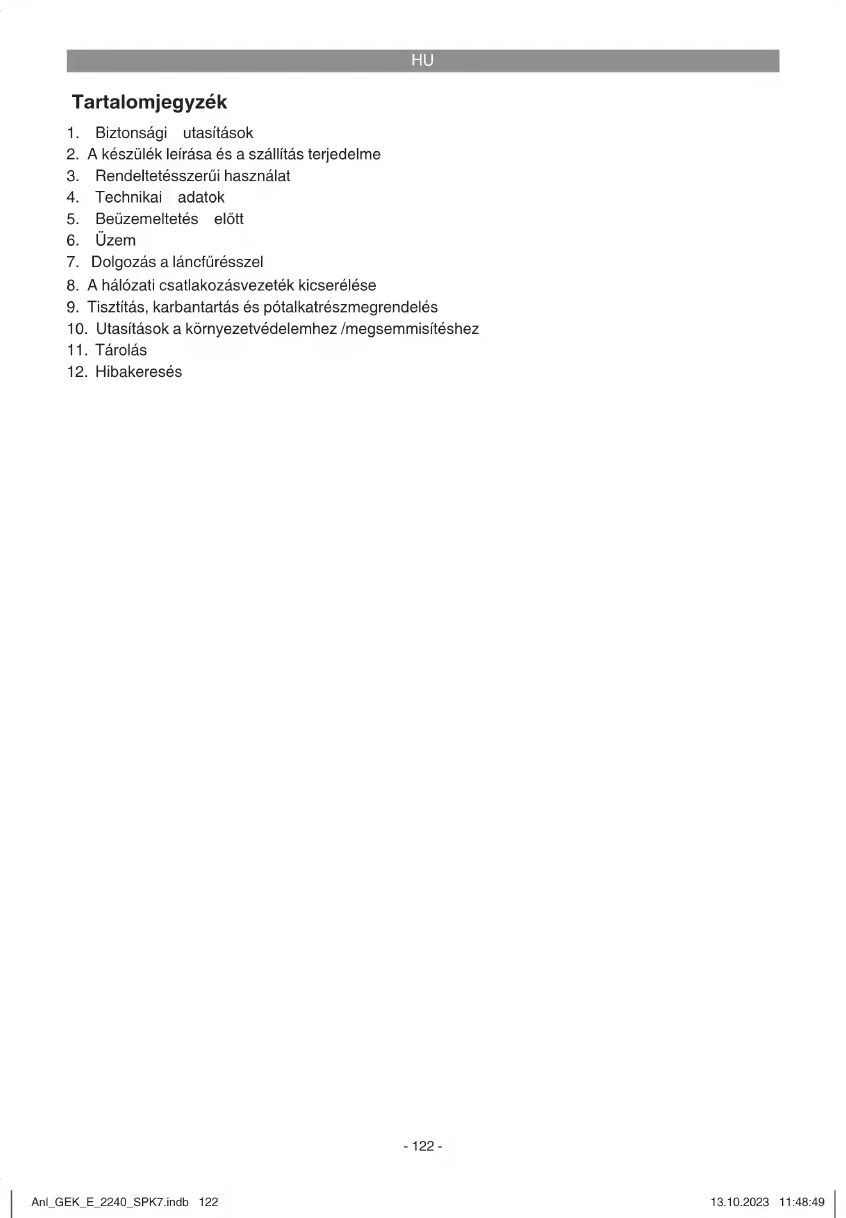

HASZNÁLATI ÚTMUTATÓ GEK-E 2240 Gardol
HU Eredeti használati utasítás Elektromos-láncfúrész
- Biztonsági utasítások
- A készülék leírása és a szállítás terjedelme
- Rendeltetésszerűi használat
- Technikai adatok
- Beüzemeltetés elött
- Üzem
- Dolgozás a láncfűrésszel
- A hálózati csatlakozásvezeték kicserélése
- Tisztítás, karbantartás és pótalkatrészmegrendelés
- Utasítások a környezetvédelemhez /megsemmisítéshez
- Tárolás
- Hibakeresés
HU
Veszély!
A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Örizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül ha- gyásából keletkeznek.
1. Biztonsági utasítások
A megfelelő biztonsági utasítások a mellékelt füzetecskében találhatóak!
Figyelmeztetés!
Olvasson minden biztonsági utasítást, utalást, képleírást és technikai adatot végig, amelyekkel ez az elektromos szerszám el van látva. A következő utasítások betartásán belüli mulasztások áramütést, tűzet és/vagy súlyos sé-rüléseket okozhatnak.
Órizze meg az összes biztonsági utasításokat és utalásokat a jövőre nézve.
A készüléken található szimbólumok magyarázata (képek 27):
- Elolvasni a használati utasítást
- Szemvédőt hordani
- Zajcsökkentő fülvédőt hordani
- Ne tegye ki a készülékét esőnek
- A hálózati csatlakozót azonnal leválasztani a hálózatról, ha a vezeték megsérült vagy át lett vágva.
- Maximális vágásmélység v.: 15 m/s
- Visszacsapódás halálos sérülésekhez vezethet.
- A láncfűrészt mindig mind a két kézzel fesze- sen tartani.
- Garantált hangtelyesítményszint
2. A készülék leírása és a szállítás terjedelme
2.1 A készülék leírása (1/3-as kép)
- Körmös ütköző
- Elülsö kézvédő
- Elülsö fogantyú
- Hátulsó fogantyú
-
Bekapcsolás elleni zár
-
Be- / Kikapcsoló
-
Olajtartályfedél
-
Lánckerék burkolat
-
Rögzítöcsavar a lánckerék burkolathoz
-
Láncfeszítő csavar
-
Kijelzés láncolajtöltésállás
-
Kábel húzómentesítő
-
Hálózati kábel
-
Hátulsó kézvédő
-
Kard
-
Fürészlánc
-
Kardvédö
2.2 A szállítás terjedelme
Kérjük ellenőrizze le a leírt szállítási terjedelem alapján a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása utan legkésöbb 5 munkanapon belül, az érvényes vásárlási bizonylat felmutatása melett a szervíz központunkhoz vagy a legközelebbi illetékes barkácsárúházhoz. Kérjük vegye ehhez fi gyelembe az utasítás végén levő garanciahatározatokban foglalt szavatossági teljesítmény táblázatát.
- Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból.
- Távolítsa el a csomagolási anyagot valamint a csomagolási- / és szállítási biztosítékot (ha létezik).
- Ellenőrizze le, hogy teljes a szállítás terjedelme.
Ellenőrizze le a készüléket és a tartozékrészeket szállítási károkra. - Ha lehetséges, akkor örizze meg a csomagolást a garanciaidő lejáratának a végéig.
Veszély!
A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészekkel játszaniuk! Fennáll a lenyelés és a megfulladás veszélye!
• Eredeti használati utasítás
- Biztonságiutasítások
HU
3. Rendeltetésszerűi használat
Aláncfűrész fák vágására valamint fatörzsök, ágak, fagerendák, lécek, stb. fűrésezlésére van előrelátva és haránt- és hosszvágásokra lehet felhasználni. Nem alkalmas más anyagok mint fák fűrészelésére.
A készüléket csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.
Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van használva.
4. Technikai adatok
Hálózati feszültség: .....220-240 V \~ 50/60 Hz
Névleges teljesítmény: 2200 W
Üresjárati-fordulatszám: 7800 perc ^1
Kardhossz 406 mm
Vágáshossz max.: 375 mm
Vágássebesség a névleges
fordulatszámnál:....15m/s
Olajtartály-töltési mennyiség: 150 ml
Tömeg karddal+lánccal: 5,6 kg
Védőosztály: ......II / ☐
Veszély!
Zaj és vibrálás
A zaj és a vibrálási értékek az EN 62841 szerint lettek mérve.
Hangnyomásmérték L _pA 93,8 dB(A)
Bizonytalanság K_pA 3 dB
Hangteljesítménymérték L _WA 107 dB(A)
Bizonytalanság K _WA 3 dB
Garantált hangtelyesítményszint L_WA : ... 110 dB(A)
Hordjon egy zajcsökkentő fülvédöt.
A zaj befolyása hallásvesztességhez vezethet.
A rezgésösszértékek (három irány vektoriális összege) az EN ISO 62841-1 és az EN 62841-4-1 szerint lettek mérve.
Elülső Fogantyú teher alatt
Rezgésemisszióérték a_n=3,46 m/s^2
Bizonytalanság K = 1,5 m/s²
Hátulsó Fogantyú teher alatt
Rezgésemisszióérték a_n=5,89 m/s^2
Bizonytalanság K = 1,5 m/s²
- A megadott rezgésösszérték és a megadott zajkibocsátási érték egy normált ellenőrzési folyamat szerint lett mérve és fel lehet használni az egyik elektromos szerszámnak a másikkal való összehasonlítására.
- A megadott rezgésösszértéket és a megadott zajkibocsátási értéket fel lehet használni a megterhelés ideiglenes felbecsülésére is.
Egy fi gyelmeztetési utasítás:
- A rezgési és a zajkibocsátási értékek az elektromos szerszám valódi használatánál eltérhetnek a megadott értékektől, függően attól, hogy milyen módon lesz az elektromos szerszám használva, különössen a megmunkált munkadarab fajtájától.
- Próbálja a vibráció és a zajok általi megterhelést olyan alacsonyan tartani amennyire csak lehet. A vibrációmegterhelés lecsökkentésére szolgáló példakénti intézkedések, például a kesztyűk hordása a szerszám használatánál és a munkaidő korlátozása. Ennél figyelembe kell venni az üzemciklus minden részét (mint például az időket, amelyekben az elektromos szerszám ki van kapcsolva, és olyanokat amelyekben habár be van kapcsolva de megterhelés nélkül fut).
Csökkentse le a zajkibocsátást és a vibrálást egy minimumra!
• Csak kifogástalan készülékeket használni.
- A készüléket rendszeresen karbantartani és megtisztítani.
- Illessze a munkamódját a készülékhez.
• Ne terhelje túl a készüléket. - Hagyja adott esetben leellenőrizni a készüléket.
- Kapcsolja ki a készüléket, ha nem használja.
• Hordjonkesztyüket.
HU
5. Beüzemeltetés előtt
Győződjön meg a rákapcsolás előtt arról, hogy a típustáblán megadott adatok megegyeznek a hálózati adatokkal.
Húzza mindig ki a hálózati csatlakozót, mielőtt beállításokat végezne el a készüléken.
Figyelem! Csak akkor csatlakoztasa a láncfűrészt az áramhálózatra, ha teljesen már fel van szerelve és a láncfeszesség már be van állítva. Hordjon mindig védőkesztyűket, ha munkákat végez el a láncfűrészen, azért hogy elkerülje a sérüléseket.
5.1 A kard és a fűrész lánc felszerelése
- Csomagoljon minden részt gondosan ki és ellenőrizze le öket teljességükre. (2-3-es ábra)
- Kiengedni a láncherékburkolat rögzítőcsavarját (4-ös ábra)
• Levenni a lánckerékburkolatot (5-os ábra) - Az ábrázolás szerint befektetni a láncot a kard horonyába (6-os ábra/poz. A)
- Az ábrázolás szerint befektetni a kardot a lánccal a láncfűrész befogadójába (6-os ábra). Ennél a láncot a kis fogaskerék köré vezetni (6-os ábra/poz. B).
- Felrakni a lánckerékburkolatot és odarögzíteni a rögzítócsavarral (7-as ábra). Figyelem! A rögzítócsavart csak a lancfeszesség (lásd a 5.2-es pontot) beállítása után véglegesen feszesre csavarni.
5.2 A fűrész lánc megfeszítése
Figyelem! A leellenőrzés és a beállaítási munkálatok előtt mindig kihúzni a hálózati csatlakozást. Hordjon mindig védőkesztyűket, ha munkákat végez el a láncfűrészen, azért hogy elkerülje a sérüléseket.
- Kiengedni egy pár fordulattal a lánckerékburkolat rögzítőcsavarját (4-ös ábra)
- Aláncfeszítőcsavar által beállítani a láncfeszességet (8-es ábra). Jobbracsavarás növeli a láncfeszességet, balracsavárás csökkenti a láncfeszességet. A fűrészlánc akkor van helyesen megfeszítve, ha a kard közepén cca. 3-4 mm-ig meg lehet emelni (9-es ábra).
- Feszesre csavarozni a lánckerékburkolat rögzítőcsavarját (7-es ábra). Figyelem! Minden láncszemnek rendesen benne kell feküdnie a kard vezetőhoronyában.
Utasítások a fűrészlánc megfeszítéséhez:
A fűrészláncnak helyesen meg kell feszítve lennie, ahhoz hogy egy biztos üzemet garantáljon. Az optimális feszességet azon ismeri fel, ha a kard közepén a fűrészláncot körülbelül 3-4 mm-re meg lehet emelni. Mivel a fűrészlánc a fűrészelésnél felhevül és azáltal megváltozik a hossza, kérjük ellenőrizze minden 10 percben a láncfeszességet és állítsa be szükség esetén. Ez főleg új fűrészláncoknál érvényes. A befejezett munka után lazítsa meg a fűrészláncot, mivel a lehülésnél ez megrövidül. Ezáltal megakadályozza, hogy a lánc kárt vegyen.
5.3 Fűrészlánckenés
Figyelem! A leellenőrzés és a beállaítási munkálatok előtt mindig kihúzni a hálózati csatlakozást. Hordjon mindig védőkesztyűket, ha munkákat végez el a láncfűrészen, azért hogy elkerülje a sérüléseket.
Figyelem! Ne üzemeltese sohasem a lán- cot fűrészláncolaj nélküll! A láncfűrésznek a fűrészlánc olajnélküli vagy a minimális-jelzésalatti olajállással való használata (10-es ábra/poz. B) a lácfűrész megrongálódásához vezet!
Figyelem! Figyelembe venni a hőmérsékleti viszonyokat: Különböző környezeti hőmérsékleteknek nagyon különböző viszkozitású kenőszerekre van szüksége. Alacsony hőmérsékleteknél, elegendő olajfilm eléréséhez egy hígfolyós olajra (alacsony viszkozitás) van szükség. Ha ugyanezt az olajat nyáron használná, akkor ez már eleve a magasabb hőmérsékletek által tovább csepfolyósodna. Azáltal megszakadhat az olajfi lm, a lánc túlhevülhet és megrongálódhat. Továbbá elég a kenőolaj és azáltal egy nem szüksékes környezetszennyezéshez vezet.
Az olajtartály feltöltése:
• Leállítani a fűrészláncot egy sík felületre.
- Megtisztitani az olajtartálfedél körüli részt (10-es ábra/poz. A) és azt azután kinyitni.
- Megtölteni a tartályt fűrészláncolajjal. Ügyeljen ennél arra, hogy ne kerüljön piszok a tartályba, azért hogy ne duguljon el a porlasztó.
- Bezálrni az olajtartályfedelet.
HU
6. Üzem
6.1 Csatlakoztatás az áramellátásra
- Rácsatlakoztatni a hálózati kábelt egy megfelelő meghosszabbítókábelre. Úgyeljen arra, hogy a meghosszabbítókábel a láncfűrész teljesítményére méretezve legyen.
- Biztosítani a meghosszabbító kábelt a 12-es ábra szerint húzóerők és véletleni kihúzás ellen.
A meghosszabbítókábelt egy előírás szerint instalált védőérintkezős dugaszolóaljzatba csatlakoztatni.
Jelzőszínű kábel használatát ajálnljuk (piros vagy sárga). Ez lecsökkenti a láncfűrész általi véletlenes megsérítésének veszélyét
6.2 Be-/kikapcsoló
Bekapcsolni
- A 13-as ábrán mutatottak szerint a láncfűrészt mind a két kézzel feszesen megfogni (hüvelykujj a fogantyú alatt).
- Nyomni és tartani a bekapcsolási zárt (1-es ábra/poz. 5).
A be-/kikapcsolóval bekapcsolni a láncfűrészt. Most ismét el lehet engedni a bekapcsolási zárat.
Kikapcsolni
Elengdeni a be-/kikapcsolót (1-es ábra/poz. 6).
A beépített fék rövid idön belül leállítja a forgó fűrészláncot. Húzza mindig ki a hálózati csatlakozót, ha megszakítja a munkát.
Figyelem! A fűrészt csak az elüső fogantyúnál fogva hordani! Ha a csatlakoztatott fűrészt csak a kapcsolóelemekkel való hátulsó fogantyúnál fogva hordja, akkor megtörténhet, hogy véletlenül egyidejüleg a bekapcsolás elleni zárt és a be-/kikapcsolót üzemelteti és megindul a láncfűrész.
6.3 A motorfék védőberendezései
Motorfék
A motor zonnal lefékezi a fűrészláncot, miután a be-/kikapcsoló (1-es ábra/poz. 6) el lett engdeve vagy meg lett szakítva az áramellátás. Azáltal az utánfutó lánc általi sérülés veszélye lényegessen le lesz csökentve.
Láncfék
A láncfék az egy védőmechanizmus, amely az elülső kézvédő (1-es ábra/poz. 2) által lesz kioldva. Ha a láncfűrész egy visszacsapódás által hátra lesz hajítva, akkor kiold a láncfűrész és 0,1 másodpercnél rövidebb idő alatt leállítja a fűrészláncot Ellenőrizze rendszeresen le a láncfék működését. Hajtsa ehhez előre a kézvédőt (1-es ábra/poz. 2) és kapcsolja röviden be a láncfűrészt. A fűrészláncnak nem szabad meginulnia. Húzza addig hátra az elülső kézvédőt (1-es ábra/poz. 2), amig be nem reteszel, azért hogy kie-resztje a láncféket.
Figyelem! Ne használja a fűrészt, ha a védőberendezések nem működnek kifogástalanul. Ne próbálja meg a bizonságra releváns védőberendezéseket saját maga megjavítani, hanem forduljon a szevízünkhöz vagy egy hasonlóan kvalifikált műhelyhez.
Kézvédő
Az elülső kézvédő (egyidejűleg láncfék) (1-es ábra/poz. 2) és a hátulsó kézvédő (2-es ábra/poz. 14) védik az ujjakat a fűrészlánc kontaktus általi sérülések elől, ha az túlterhelés miatt elszakadna.
HU
7. Dolgozás a láncfűrésszel
7.1 Előkészítés
Minden bevetés előtt ellenőrizze le a következő pontokat, azért hogy biztosan tudjon dolgozni.
A láncfűtrész állapota
A munkálatok elkezdése előtt ellenőrizze le a láncfűrészt a gépházon, hálózati kábelon, fűrészláncon és a kardon levő sérülésekre. Ne vegyen sohasem nyílvánosan megrongálódott készüléket üzembe.
Olajtartály
Az olajtartály töltöttségi állapota. Ellenőrizze a munka alatt is le, hogy mindig elegendő olaj van e benn. A lancfűrész serülésének az elkerüléséhez ne üzemeltese sohasem a fűrészt, ha nincs benne olja vagy ha az olajállás a min. jelzés alá esett (10-es ábra/poz. B).
Egy töltés átlagban 15 percre elég, a szünetektöl és a megterheléstöl függöen.
Fűrészlánc
A fűrészlánc feszessége, a vágóélek állapota. Minnél élesebb a fűrészlánc, annál könnyebben és kontroláltabban lehet a láncfűrészt kezelni. Ugyanez érvényes a láncfeszességre. A dolgozás alatt is minden 10 percben leellenőrizni a láncfeszességet, azért hogy növelje a biztonságot! Különösen új fűrészláncok hajlamosak a növelt kitágulársa.
Láncfék
Ellenőrizze le a „Védőberendezések” fejzetben leírottak szerint a láncfék működését és engedje ki.
Védőruha
Viseljen okvetlenül a megfelelő, feszesen testhez álló védőruhát mint vágásvédőnadrágot, kesztyűket és biztonsági cipőket.
Zajcsökkentő fülvédöt és védőszemüveget.
Hordjon a fák kivágásánál és erdőben való munkáknál okvetlenül egy integrált hallás és arcvédövel feszerelt védőszemüveget. Ez védelmet nyújt a leeső ágak és visszacsapódó gallyak elöl.
7.2 Az alapvető munkáknál való helyes eljárás módjának a magyarázata
Fakivágás (ábrák 14-töl - 17-ig)
Ha két vagy több személy egyidejűleg felvagdal vagy kivág, akkor a fát kivágó és a vágó személy közötti távolságnak a kivágásra előrelátott fának legalább a duplájának kellene lennie (14-es ábra). A fák kivágásánál ügyelni kell arra, hogy más személyek ne legyenek veszélynek kitéve, ellátóvezetékek ne legyenek eltalálva és más tárgyi károk se legyenek okozva. Ha a fa egy ellátóvezetékkel kerülne érintkezésbe, akkor ezt a környezeti energiaellátási vállalatnak azonnal a tudására kell hozzni.
A lejtön való fűrészelési munkálatoknál a láncfűrész kezelőjének a terepen mindig a kiváfgásra előrelátott fa felett kell tartózkodnia, mivel a fa a kivágás után a hegyen lefelé fog gurulni vagy csúszni (15-ös ábra).
A fa kivágása előtt egy menkülési útat kell tervezni és ha szükséges akkor szabaddá tenni. A menekülési útnak az elvárt döntési vonaltól ferdén hátrafelé kell elvezetnie, mint ahogyan a 16-os ábrán mutatva van (A=veszélyeztetett zóna, B=döntési irány, C=menekülési rész).
A kivágás előtt figyelembe kell venni a fa természetes dölését, a nagyobb ágak helyzetét és a szél irányát, azért hogy meg tudja itélni a fa döntési irányát.
Szennyezéseket, köveket, laza fakérgeket, szögeket, kapcsokat és drótot el kell távolítani a fáról.
Rovátkoló vágást tenni (17-es ábra)
A döntési irányal derékszögben a faátmérő 1/3-ának megfelelő mélységű rovátkát (A) fűrészelni, a 17-es ábrán mutatottak szerint. Elősször az alulsó vízszintes rovátkoló vágást (1) elvégezni. Ezáltal meg lesz akadáyozva a fűrészlánc vagy a vezetősín beszorulása a második rovátkoló vágás feltevésénél.
Döntővágást tenni (17-es ábra)
A döntővágást legalább 50 mm-re a vízszintes rovátkoló vágás felé helyezni. A döntővágást (B) a rovátkáló vágáshoz vízszintesen elvégezni. A döntővágást csak olyan mélyre befürészelni, hogy még egy gerinc (döntésoldal) (D) maradjon állva. A gerinc megakadályozza, hogy a fa megforduljon és rossz irányba döljön. Ne fűrészelje át a gerincet. A döntővágásnak a gernchez való közeledésekor a fának el kellene kezdenie dölni. Ha úgy mutatkozik, hogy a fa esetleg nem a kívánt döntési irányba (C) dől vagy visszafelé hajlik és
HU
beszorítja a fűrészláncot, akkor megszakiatni a döntővágást és a nyíllás kinyitásához valamint a fának a kívánt döntési irányba való átdöntéséhez használjon ékeket fából, műanyagból vagy alumiumból.
Ha a fa elkezd dölni, akkor eltávolítani a láncfűrészt a vágásból, kikapcsolni, lefektetni és a veszélyeztetett területet a tervezet menekülési úton elhagyni. A leeső ágakra ügyelni és no botlódjon meg.
Ezalatt a kivágott fa gallyainak a levágását értjük. A gallyaktól való megfosztásnál elősször a lefelé irányuló nagyobb galyakat, amelyek támasztják a fát, rajta hagyni, amig a törzs szét nincs fürészelve. A kissebb ágakat a 18-as ábrának megfelelően (A=vágásirány a gallyaktól való meg-fosztásnál, B=a talajtól távol tartani!
a támasztó ágakat addig rajta hagyni, amig a törzs szét nincs fűrészelve) alulról felfelé egy vágással levágni. Ágakat amelyek feszesség alatt állnak, azokat alulról felfelé kellene fűrészelni, azért hogy elkerülje a fűrész beszorulását.
Fatörzsöt feldarabolni
Ezalatt a kivágott fának a részekre való felosztását értik. Ügylejen a biztos állására és a testi súlyának mind a két lábára való egyenletes elosztására. Ha lehetséges, akkor a törzsnek ágak, gerendák vagy ékek által alá kell támasztva vagy fektetve lennie. Kövesse az egyszerű utasításokat az egyszerű fürészeléshez.
Ha a fatörzsnek az egész hossza egyenletesen felfekszik, a 19-es ábrán mutatottak szerint, akkor felülröl lefelé lesz fűrészeleve. Ügyeljen ennél ara, hogy ne vágjon a talajba.
Ha a fatörzs az egyik végén felfekszik, a 20-as ábrán mutatottak szerint, akkor elősször a fatörzsátmérőnek 1/3-át aluról indulva fürészeleni (A) azért hogy elkerülje a széthasadást. A második vágást felülröl (2/3 átmérő) az alulsóvágás magasságában elvégezni (B) (azért hogy elkerülje a beszorulást).
Ha a fatörzs mind a két végén felfekszik, a 21-as ábrán mutatottak szerint, akkor elősször a fatörzsátmérőnek 1/3-át a felső oldalról fürészeleni azért hogy elkerülje a széthasadást (A). A második vágást alúlról (2/3 átmérő) az elsővágás magasságában elvégezni (B) (azért hogy elkerülje a beszorulást).
A lejtön való fűrészelésnél mindig a fatörzs felett állni, a 15-ös ábrán mutatottak szerint. Az átfűrészelési pillanatbani teljes kontorllának a megtartásáért, a vágás vége felé a rányomási nyomást csökkenteni, anélkül hogy a láncfűrész fogantyújain levő feszes fogást megeresztené.
Ügyelni arra, hogy a fürészlánc ne érintse meg a talajt.
A vágás befejezése után a láncfűrész eltávolítása előtt megvárni a fűrészlánc nyugalmi állapotát. Mindig kikapcsolni a láncfűrész motorját, mielött az egyik fától a másikhoz váltana.
7.3 Visszacsapódás
Visszacsapódás alatt a futó láncfűrész hirtelen fel- és visszacsapódást értjük. Az okok legtöbbnyire a munkadarab megérintése a kardhegy által vagy a fűrészlánc beszorulása.
Visszacsapódásnál hirtelen nagy erők lépnek fel. Ezért a lácfűrész többnyire ellenőrizhetetlenül reagál. A következmények sürün a munkások és a környezetben levő személyek nagyon nehéz sérülése. Különösen az oldali vágásoknál, a ferde- és hsszvágásoknál nagyon magas a visszacsapódás veszélye, mivel nem lehet használni a körmös ütközót. Ezért kerülje el, ha lehetséges ilyen vágásokat és dolgozon különösen óvatosan, ha nem lehet elkerülni öket.
Egy visszacsapódás veszélye akkor a legmagasabb, ha a fűrészt a kardhegy környékén teszi fel, mivel ott a legnagyobb az emelőhatás (22-es ábra). Ezért a fűrészt mindig lehetőleg laposan és a körmös ütköző közelében feltenni (23-as ábra).
Figyelem!
- Ügyeljen mindig a helyes láncfeszességre!
Csak kifogástalan láncfűrészeket használni!
- Mindig csak előírásosan élesített fűrészlánccal dolgozni!
- Nefürészeljen sohasem a vállmagasság felett!
- Ne fürészeljen sohasem a kard felső szélével vagy hegyével!
- Tartsa a fürészlancot mindig feszesen mind a két kézzel!
- Használja mindig amikor csak lehet a körmös ütközöt elemöpontként.
HU
Feszültség alatt álló fa fűrészelése
Feszültség alatt álló fának a fürészelése különös óvatoságot követell! Feszültség alatt álló fa, amely a fürészelés által a feszültség alol fel lesz szabadítva, némelykor teljessen ellenőrizhetetlenül reagál. Ez legnehezebb sérülésektől halálos sérülésekhez vezethet (ábrák 24-től – 26-ig). Ilyen munkákat csak a kiképzett szakembereknek szabad elvégezniük.
8. A hálózati csatlakozásvezeték kicserélése
Ha ennek a készüléknek a hálózatra csatlakoztató vezetéke megsérült, akkor ezt a gyártó vagy annak a vevőszolgáltatása, vagy egy hasonlóan szakképzett személy által ki kell cseréltetni, azért hogy elkerülje a veszélyeztetéseket.
9. Tisztítás, karbantartás és pótalkatrészmegrendelés
Figyelem!
- Minden tisztítás előtt kihúzni a hálózati csatlakozót.
- Ne meritse a készüléket tisztításhoz semmi esetre sem vízbe vagy más folyadékokba.
9.1 Tisztítás
- Tisztítsa rendszeresen meg a feszítőmechanizmust, azáltal hogy présléggel kifújja vagy egy kefével megtisztítja. Ne használjon szerszámokat a tisztításhoz.
- Tartsa a fogantyúkat olajmentesen, azért hogy mindig biztos állása legyen.
- Szükség esetén a készüléket egy nedves ronggyal megtisztítani és adott esetben egy enyhe öblítőszerrel.
- Ha a láncfűrészt hosszabb ideig nem használná, akkor távolítsa el a láncolajat a tartályból. Tegye a fűrészláncot és a kardot röviden egy olajkádba és csavarja azután egy olajpapírba be.
9.2 Szénkefék
Túlságos szikraképződés esetén, ellenőriztesse le a szénkeféket egy villamossági szakember által. Figyelem! A szénkeféket csak egy villamos-sági szakember cserélheti ki.
9.3 Karbantartás
A fűrészlánc és a kard kicserélése
Ki kell cserélni egy újért a kardot, ha
• a kard vezetőhoronya el van kopva.
- meg van károsulva vagy elhasználódva a csillagkerék a kardban
Járjon ehhez az „A kard és a fürész lánc felszerelése” fejezet szerint el!
Az automatikus lánckenés leellenőrzése
Ellenőrizze rendszeresen le az automatikus lánckenés működését, azért hogy megelőzze a túlhevülést és az ezzel járó kard és a fűrészlánc megrongálást. Irányitsa ehhez a kardhegyet egy sima felület felé (léc, egy fának felvágása) és hagyja a láncfűrész futni. Ha ez a folyamat alatt egy növekvő olajnyom mutatkozna, akkor az automatikus lánckenés kifogástalanul működik. Ha nem mutatkozik egy világos olajnyom, akkor kérjük olvassa el a megfelelő utasításokat a „Hibakeresés” fejezetben! Ha ezek az utasítások sem segítenek, akkor forduljon a szervizünkhöz vagy egy hasonlóan kvalifi kált mühelyhez.
Figyelem! Ne érintse ennél meg a felületet. Tartson elegedő biztonsági távolságot (cca. 20 cm) be.
A fűrész lánc élesítése
A láncfűrésszel csak akkor lehetséges effektiven dolgozni, ha a fűrészlánc jó állapotban van és éles. Ezáltal a visszacsapódás veszélye is lecsökken.
A fűrészláncot minden szakkereskedőnél utánna lehet élesíteni. Ne próbálja a fűrészláncot saját maga megélesíteni, ha nem rendelkezik a megfelelő szerszámmal és a szükséges tapasztalattal.
HU
9.4 A pótalkatrész megrendelése:
Pótalkatrész megrendésénél a következő adatokat kellene megadni:
• A készülék típusát
• A készülék cikk-számát
• A készülék ident- számát
- A szükséges pótalkatrész pótalkatrész számát
Aktuális árak és inforációk a www.isc-gmbh.info alatt találhatóak.
10. Utasítások a környezetvédelemhez / megsemmisítéshez
Vezesse a készüléket egy rendeltetésszerűi megsemmisítéshez, ha egyszer kiszolgált. Válassza le a hálózati kábelt, azért hogy elkerülje a visszaélést. Ne semmisítse meg a készüléket a házi hulladék által, hanem a környezetvédelem érdekében adja le az elektomoskészülékek gyűjtőhelyén. Az önre illetékes kommuna szívesen informálja Önt a címek és a nyitási órákkal kapcsolatban. Adja a csomagolási anyagokat és az elhasznált tartozékokat is az előrelátott gyűjtőhelyeken le.
11. Tárolás
A készüléket és a készülék tartozékait egy sötét, száraz és fagymentes valamint gyerekek számára nem hozzáférhető helyen tárolni. Az optimális tárolási hömérséklet 5 és 30 °C között van. Az elektromos szerszámot az eredeti csomagolásban őrizni.
12. Hibakeresés
Veszély!
A hibakeresés elött kikapcsolni és kihúzni a hálózati csatlakozót.
A következő táblázat felmutatja a hibaszimptómákat és leírja hogy hogyan lehet őket elhárítani, ha a gép egyszer nem működne helyesen. Ha ezzel nem tudja lokalizálni és megoldani a problémát, akkor kérjük forduljon a szervíz-mühelyéhez.
| Ok Hiba Elhárítás | ||
| Aláncfűrész nem működik rendesen | - Ki van oldva a visszacsapódási fék- Nincs áramellátás- Defekt a dugaszoló aljzat- Megrongálódva az áramhosszab-bitókábel- Defekt a biztosíték | -Visszahúzniakézvédőt a pozcióba- Leellenőrizni az áramellátást- Kipróbálni más áramforrást, adott esetben cserélni- Leellenőrizni a kábelt, adott esetben kicserélni- Biztosítékot kicserélni |
| Aláncfűrész kiha-gyásosan dolgozik | -Áramkábelmegrongálódva- Externi laza érintkező- Interni laza érintkező- Defekt a be-/ kikapcsoló | - Felkeresni a szakmühelyet- Felkeresni a szakmühelyet- Felkeresni a szakmühelyet- Felkeresni a szakmühelyet |
| Száraz a fűrészlánc | Nincs olaj a tartályban- El van dugulva a szellőzetető az olajtartályzárban- Edugulva az olajkifolyó kanális | -Olajatutántöleni- Megtisztítani aolajtartályzárat- Szabaddá tenni az olajkifolyó kaná-list |
| Nemműködik a láncfűrész | -Problémaakapcsolómechaniz-mussal az elülső kézvédőben. | - Felkeresni a szakmühelyet |
| Forró a lánc/vezetősín | - Nincs olaj a tartályban- El van dugulva a szellőzetető az olajtartályzárban- Edugulva az olajkifolyó kanális- Tompa a lánc | - Olajat utántöleni- Megtisztítani az olajtartályzárat- Szabaddá tenni az olajkifolyó kaná-list- Utánnacsiszolni vagy kicserélni a láncot |
| Aláncfűrész té-pdes, vibrál vagy nem fűrészel ren-desen | - Túl laza a láncfeszesség- Tompa a lánc- Elkopott a lánc- Rossz irányba mutatnak a fűrészfogak | -Beállítanialáncfeszességet- Utánnacsiszolni vagy kicserélni a láncot- Kicserélni a láncot- Újra felszerelni a helyes irányban levő fogakkal |
HU
Csak az EU-országoknak
Ne dobja az elektromos szerszámokat a háztartási hulladék közé!
Az elektromos és elektronikus-öregkészülékek 2002/96/EG európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyűjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz.
Recycling-alternatívák a visszaküldési felszólításhoz:
Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alternativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében levő megsemmisítést. Ez nem érinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tartozékait és segítőeszközeit
Kérjük vegye figyelembe a megsemmisítésnél, hogy ki legyenek véve a készülékből az akkuk és a világító szerek (mint például villanykörte).
A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az iSC GmbH kihangsúlyozott beleegyezésével engedélyezett.
Technikai változtatások jogát fenntartva
HU
Szervíz-információk
A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kéjrük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapcsolatban a rendelkezésére állnak.
Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.
| Kategória Példa | |
| Gyorsan kopó részek* Kard, szénkefék | |
| Fogyóeszköz/ fogyórészek* Fürészlánc | |
| Hiányzó részek |
* nincs okvetlenül a szállítás terjedelmében!
Hiányok vagy hibák esetén kérjük a hibaesetet a www.isc-gmbh.info alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:
- Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?
- Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?
- Az Ön véleménye szerint mi a készülék hibás működése (főtünet)? Írja le ezt a hibás működést.
HU
Garanciaokmány
Tisztelt Vevő,
termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon a szervizszolgáltatásunkhoz amely ebben a garanciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefonon is, az alul megadott szervizszám alatt. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:
-
Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy természetes személyeknek, akik nem szánják ezt a terméket sem üzemserű sem egyébb önálló tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garanciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.
-
A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárítására vagy a készülék kicserélésére.
Kérjük vegye figyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve.
- A szavatosságunk alol ki vannak véve:
- olyan károk a készüléken, amelyek az összeszerelési utasítás figyelmen kívül hagyása vagy amelyek a nem szakszerű felszerelés, a használati utasítás figyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok figyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek.
- károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre.
- károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.
-
A garancia időtartama 60 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvényes.
-
A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím alatt: www.isc-gmbh.info. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizonylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek beküldésre, azok hiányzó hozzárendelési lehetőség miatt ki vannak zárva a garnciateljesítmény alol. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal visszakap egy megjavitott vagy egy új készüléket.
Magától érthetődő, hogy a költségek megtérítése ellenében szívesen megjavítsuk azokat a készüléken levő defekteket, amelyek nem esnek a garancia terjedelme alá vagy amelyeket már nem érinti a garancia. Ehhez kérjük a készüléket a szervízcímünkre beküldeni.
Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira.
