GEK-E 2240 - Zāģis Gardol - Bezmaksas lietošanas instrukcija

Produkta veids	Elektriskais motorzāģis
Zīmols	Gardol
Modelis	GEK-E 2240
Nominālā jauda	2200 W
Tīkla spriegums	220-240 V ~ 50/60 Hz
Asmens garums	406 mm
Maksimālais griešanas garums	375 mm
Ķēdes ātrums	15 m/s
Svars (ar asmeni un ķēdi)	5,6 kg
Eļļas tvertnes tilpums	150 ml
Garantētais akustiskās jaudas līmenis	110 dB(A)
Akustiskā spiediena līmenis	93,8 dB(A)
Aizsardzības klase	II (dubultā izolācija)
Ķēdes bremze	Jā (ieslēdzas ar priekšējo roku aizsargu)
Starta bloķēšana	Jā (drošība pret atkārtotu iedarbināšanu)
Automātiskā ķēdes eļļošana	Jā, regulējama
Paredzētais lietojums	Koka zāģēšana (ciršana, zaru apgriešana, sadalīšana)
Nodiluma daļas	Asmens, ķēde, ogles birstes
Garantija	60 mēneši (5 gadi)

Bieži uzdotie jautājumi - GEK-E 2240 Gardol

Kā noregulēt ķēdes spriegojumu?

Atvienojiet ierīci. Atskrūvējiet vāka skrūves, pēc tam pagrieziet spriegojuma skrūvi (8. att.): pagrieziet pa labi, lai palielinātu spriegojumu, pa kreisi, lai samazinātu. Ķēde ir pareizi nospriegota, ja to var pacelt par 3-4 mm asmens centrā (9. att.). Pievelciet skrūves.

Kādu eļļu izmantot ķēdei un kā uzpildīt tvertni?

Izmantojiet speciālu zāģa ķēdes eļļu (viskozitāte pielāgota apkārtējai temperatūrai). Novietojiet zāģi uz līdzenas virsmas, notīriet ap aizbāzni (10. att.), atveriet un uzpildiet līdz atzīmei. Nepārsniedziet maksimālo līmeni. Aizveriet.

Zāģis neiedarbinās, ko darīt?

Pārbaudiet: 1) vai ķēdes bremze ir atslēgta? (pavelciet priekšējo roku aizsargu atpakaļ). 2) Elektrisko barošanu (kontaktligzda, drošinātājs, kabelis). 3) Ja kabelis ir bojāts, lieciet to nomainīt profesionālim. Skatīt nodaļu 'Traucējumu noteikšana'.

Kā lietot ķēdes bremzi?

Ķēdes bremze aktivizējas automātiski atsitiena gadījumā (bīdiet priekšējo roku aizsargu uz priekšu). Lai to atiestatītu, pavelciet roku aizsargu atpakaļ līdz klikšķim. Regulāri pārbaudiet: īslaicīgi ieslēdziet zāģi, ķēdei nevajadzētu griezties.

Kāda ir Gardol GEK-E 2240 motorzāģa jauda?

Nominālā jauda ir 2200 W (elektromotors). Barošanas spriegums ir 220-240 V ~ 50/60 Hz.

Kāds ir zāģa svars?

Svars ar asmeni un ķēdi ir 5,6 kg. Tas nodrošina labu apstrādājamību mājas lietošanai.

Kā asināt ķēdi?

Ieteicams asināšanu uzticēt profesionālim. Varat arī izmantot piemērotu vīli, ja jums ir pieredze. Labi uzasināta ķēde samazina atsitiena risku un uzlabo griešanu.

Kāds ir būtiskais drošības aprīkojums, kas jāvalkā?

Vienmēr valkājiet aizsargcimdus, drošības brilles, ķiveri ar sejas aizsargu un ausu aizsargiem, pretgriezuma bikses un drošības apavus. Nekad nestrādājiet viens.

Zāģis vibrē vai negriež taisni, ko pārbaudīt?

Iespējamie cēloņi: nepietiekams ķēdes spriegojums, ķēde ir notrulināta vai nolietota, vai zobi ir uzstādīti nepareizi. Pārbaudiet un noregulējiet spriegojumu, uzasiniet vai nomainiet ķēdi.

Kā tīrīt un apkopt zāģi pēc lietošanas?

Atvienojiet kontaktdakšu. Notīriet spriegojuma mehānismu ar saspiestu gaisu vai suku. Noslaukiet rokturus. Ja ilgstoši uzglabājat, iztukšojiet eļļas tvertni. Uzglabājiet sausā vietā, bērniem nepieejamā vietā.

LIETOŠANAS INSTRUKCIJA GEK-E 2240 Gardol

LV Originālā lietošanas instrukcija Elektriskais kēdes zāgis

LT Originali naudojimo instrukcija Elektrinis grandininis pjūklas

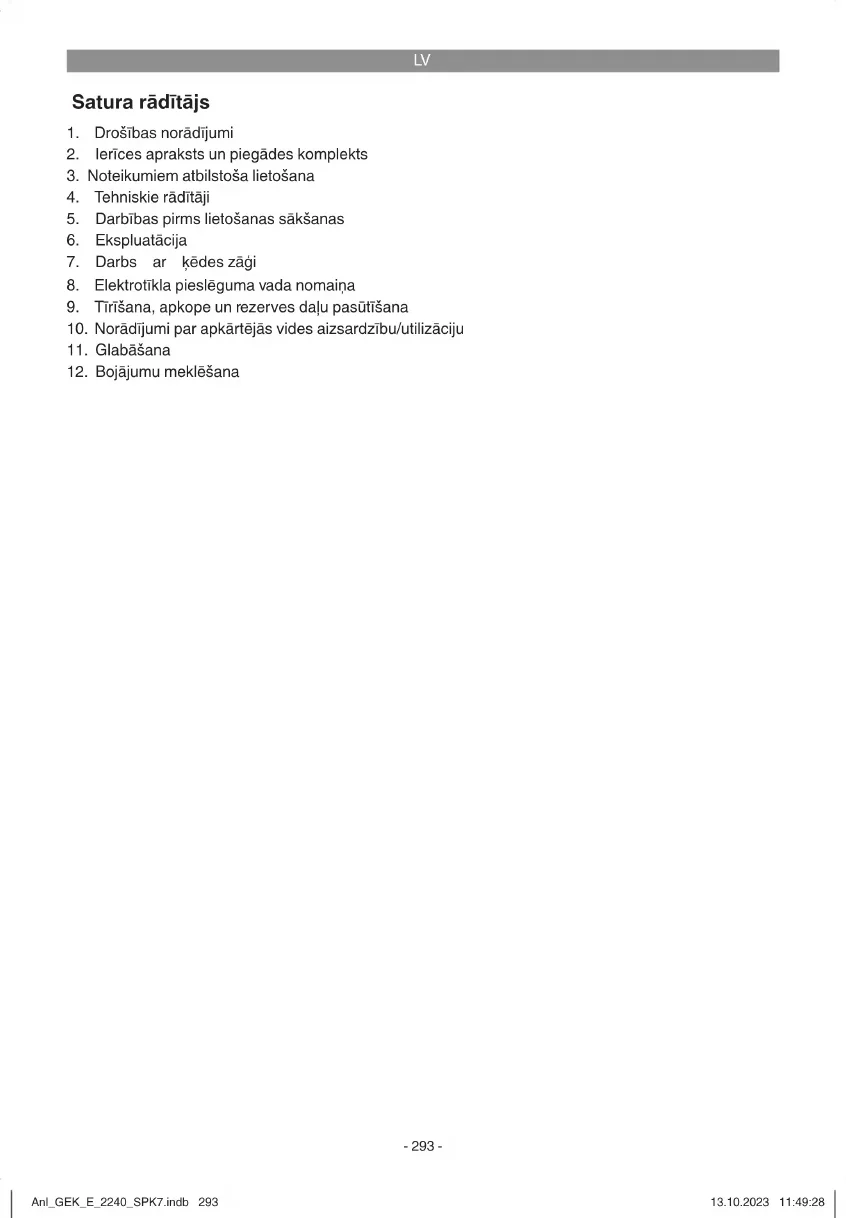

1. Drošības norādījumi
2. lerīces apraksts un piegādes komplekts
3. Noteikumiem atbilstoša lietošana
4. Tehniskie rādītāji
5. Darbības pirms lietošanas sākšanas
6. Ekspluatācija
7. Darbs ar kēdes zāgi
8. Elektrotikla pieslēguma vada nomaiņa
9. Tīrīšana, apkope un rezerves dalu pasūtišana
10. Norādījumi par apkārtējās vides aizsardzību/utilizāciju
11. Glabāšana
12. Bojājumu meklēšana

LV

Bīstami!

Lietojot ierīces, jāievēro vairāki drošības pasākumi, lai novērstu savainojumus un bojājumus, tāpēc rūpīgi izlasiet šo lietošanas instrukciju / drošības norādījumus. Saglabājiet šo informāciju, lai tā vienmēr būtu pieejama. Ja ierīce ir jānodod citai personali, lūdzu, iedodiet līdzi arī šo lietošanas instrukciju / drošības norādījumus. Ražotājs neuzņemas atbildību par negadījumiem vai zaudējumiem, kas rodas, ja nenem vērā šo instrukciju un drošības norādījumus.

1. Drošības norādījumi

Ar atbilstošajiem drošības norādījumiem iepazīstieties pievienotajā burtnīciņā. Brīdinājums!

lepazīstieties ar visiem drošības norādījumiem, instrukcijām, attēliem un tehniskajiem datiem, kas attiecas uz šo elektroinstrumentu. Neievērojot turpmāk minētās instrukcijas, var gūt elektrošoku, apdegumus un/ vai smagas traumas.

Uzglabājiet visus drošības norādījumus un instrukcijas, lai nepieciešamības gadījumā tos varētu izmantot turpmāk.

Uz ierīces izvietoto simbolu skaidrojums (27. att.)

1. Izlasiet lietošanas instrukciju.
2. Lietojiet aizsargbrilles.
3. Lietojiet ausu aizsargus.
4. Nepaklaujiet ierici lietus iedarbībai.
5. Ja vads ir ticis bojāts vai pārgriezts, nekavējoties atvienojiet kontaktdakšu no elektrotikla.
6. Maksimālais zāgējuma garums v.,: 15 m/s
7. Atsitieni var radīt nāvējošas traumas.
8. Kēdes zāgi vienmēr turiet ar abām rokām.
9. Garantētais skanas jaudas līmenis

2. lerīces apraksts un piegādes komplekts

2.1. lerices apraksts (1.-3. att.)

1. Robots atturis
2. Priekšējais roku aizsargs
3. Priekšējais rokturis
4. Aizmugurējais rokturis
5. leslēgšanas blokēšanas mehānisms

6. Ieslēgšanas un izslēgšanas slēdzis

7. Ellas tvertnes vāciņš

8. Kēdes zvaigznītes apvalks
9. Kēdes zvaigznītes apvalka stiprināšanas skrūve
10. Kēdes savilcējskrūve
11. Kēdes ellas līmenrādis
12. Vada nostiepuma atslogošanas elements
13. Elektrotikla vads
14. Aizmugurējais roku aizsargs
15. Asmens
16. Zāga kēde
17. Asmens aizsargs

2.2. Piegādes komplekts

Lūdzu, pārbaudiet, vai prece ir piegādāta pilnībā atbilstoši piegādes komplektam. Ja preces komplekts nav pilnīgs, lūdzu, piecu darba dienu laikā no preces iegādes brīža, uzrādot derīgu pirkuma dokumentu, vērsieties mūsu servisa centrā vai tuvākajā atbildīgajā tirdzniecības vietā. Lūdzu, ievērojiet instrukcijas belgās pievienotajos garantijas noteikumos iekļauto garantijas tabulu.

• Atveriet iepakojumu un uzmanîgi iznemiet ieriçi.
• Nonemiet iepakojuma materiālu, kā arī ie-pakojuma un transportēšanas stiprinājumus (ja ir).
  • Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti.
• Pēc iespējas uzglabājiet iepakojumu līdz garantijas termina beigām.

Bīstami!

lerīce un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastmasas maisiniem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

• Originālā lietošanas instrukcija
• Drošības norādījumi

3. Noteikumiem atbilstoša lietošana

Kēdes zāgis ir paredzēts gan koku gāšanai, gan ari stumbru, zaru, dēļu utt. zāgēšanai, un to var izmantot škērszāgējumiem un garenzāgējumiem. Tas nav paredzēts citu materiālu, bet gan vienīgi koka zāgēšanai.

lerīci drīkst lietot tikai tai paredzētajiem mērķiem. lerīces lietošana, kas neatbilst paredzētajam mērķim, nav noteikumiem atbilstoša. Par jebku-

LV

riem bojājumiem vai savainojumiem ir atbildīgs lietotājs/operators, nevis ražotājs.

Nemiet vērā, ka mūsu ierīces atbilstoši noteikumiem nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Ražotājs neuzņemas garantiju, ja ierīci izman-to komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos papilddarbos.

4. Tehniskie rādītāji

Elektrotikla spriegums: .....220-240 V\~ 50/60 Hz

Nominālā jauda: 2200 W

Apgriezienu skaits tukšgaitā: ....7800 min ^1

Asmens garums: 406 mm

Maks. zāgējuma garums: 375 mm

Zāgēšanas ātrums ar nominālo

apgriezienu skaitu: 15 m/s

Ellas tvertnes iepildišanas apjoms: .....150 ml

Svars ar asmeni un kēdi: 5,6 kg

Aizsardzības klase: Ⅱ回

Bīstami!

Troksnis un vibrācija

Trokšnu un vibrācijas vērtības noteiktas atbilstoši standarta EN 62841 prasībām.

Skañas spiediena limenis L _pA ...... 93,8 dB(A)

Klūda K _pA ....3 dB

Skañas jaudas līmenis L _WA 107 dB(A)

Klūda K _WA ....3 dB

Garantētais skaņas jaudas līmenis, LWA:110dB(A)

Lietojiet trokšnu slāpēšanas austiņas.

Trokšnu iedarbība var izraisīt dzirdes zudumu.

Vibrācijas summārās vērtības (triju virzienu vektoru summa) noteiktas atbilstoši standarta EN 62841-1/EN 62841-4-1 prasībām.

Priekšējais rokturis noslogots

Vibrāciju emisijas vērtība a_h=3,46 m/s^2

Klūda K = 1,5 m/s²

Aizmugurējais rokturis noslogots

Vibrāciju emisijas vērtība a_h=5,89 m/s^2

Klūda K = 1,5 m/s²

- Norādītās vibrāciju emisijas kopējās vērtības un norādītā trokšņu emisijas vērtība ir mērītas

saskaṇā ar standarta testēšanas metodi un tās var izmantot elektroinstrumentu savstarpējai salīdzināšanai.

- Norādītās vibrāciju emisijas kopējās vērtības un norādītā trokšņu emisijas vērtība var aī izmantot, lai provizoriski novērtētu iedarbību.

Brīdinājuma norāde:

- Atkarībā no elektroinstrumenta izmantošanas paņēmieniem un veida, jo īpaši no apstrādājamās detaļas veida, elektroinstrumenta faktiskās izmantošanas apstākļos vibrāciju emisijas un trokšņu emisijas līmenis var neatbilst norādītajām vērtībām.

- Nodrošiniet pēc iespējas mazāku vibrācijas un trokšņu radīto slodzi. Vibrācijas slodzes samazināšanas pasākumi ir, piemēram, cimdu lietošana, izmantojot instrumentu, un darba laika ierobežošana. Jāņem vērā visas darba cikla dajas (piemēram, laiks, kad elektroinstruments ir izslēgts, un laiks, kad tas ir ieslēgts, bet darbojas bez slodzes).

Nodrošiniet minimālu skaņas intensitātes līmeni un vibrāciju!

• Izmantojiet tikai tehniski nevainojamas ierīces.
  • Regulāri apkopiet un tīriet ierīci.
  • Savu darba veidu pielāgojiet ierīcei.
  • Nepārslogojiet ierīci.
• Vajadzības gadījumā lieciet veikt ierīces pārbaudi.
  • Izslēdziet ierīci, ja to nelietojat.
  Strādājiet cimdos.

5. Darbības pirms lietošanas sākšanas

Pirms ierīces pieslēgšanas elektrotīklam pārliecineties, ka tehniskie rādītāji uz datu plāksnītes atbilst elektrotīkla rādītājiem. Pirms ierīces regulēšanas vienmēr atvi- enojet kontaktdakšu no elektrotīkla.

Uzmanību! Kēdes zāgi pievienojiet strāvas tīklam tikai tad, kad zāgis ir pilnībā samontēts un ir noregulēts kēdes spriegojums.

Veicot darbus kēdes zāgim, vienmēr strādājiet aizsargcimdos, lai izvairītos no traumām.

LV

5.1. Asmens un zāga kēdes montāža

• Rūpīgi izsaiņojiet visas detaļas un pārbaudiet to pilnīgumu (2-3. att.).
• Atskrūvējiet kēdes zvaigznītes apvalka stiprināšanas skrūvi (4. att.).
  • Nonemiet kēdes zvaigznītes apvalku (5. att.).
• Kēdi ievietojiet asmens rotējošajā gropē, kā parādīts attēlā (6. att./A poz.).
• Asmeni un kēdi ievietojiet kēdes zāga stiprinājumā, kā parādīts attēlā (6. att.). Turklāt kēdi aplieciet ap mazzobratu (6. att./B poz.).
• Uzlieciet kēdes zvaigznītes apvalku un no-stipriniet to ar stiprināšanas skrūvi (7. att.). Uzmanību! Stiprināšanas skrūvi aizskrūvējiet līdz galam tikai pēc kēdes spriegojuma noregulēšanas (skat. 5.2. punktu).

5.2. Zāga kēdes spriegošana

Uzmanību! Pirms pārbaudes un regulēšanas darbiem vienmēr atvienojiet kontaktdakšu no elektrotīkla. Veicot darbus kēdes zāgim, vienmēr strādājiet aizsargcimdos, lai izvairītos no traumām.

• Atskrūvējiet kēdes zvaigznītes apvalka stiprināšanas skrūvi par dažiem apgriezieniem (4. att.).
• Ar kēdes savilcējskrūvi noregulējiet kēdes spriegojumu (8. att.). Griežot uz labo pusi, kēdes spriegojums tiek pastiprināts, griežot uz kreiso pusi, kēdes spriegojums tiek samazināts. Zāga kēde ir pareizi nospriegota, ja asmens vidusdalā to var pacelt par apm. 3–4 mm (9. att.).
• Pieskrūvējiet kēdes zvaigznītes apvalka stiprināšanas skrūvi (7. att.).
  Uzmanību! Visiem kēdes posmiem ir pienācīgi jāatrodas asmens vadgropē.

Norādījumi par kēdes spriegošanu

Zāga kēdei ir jābūt pareizi nospriegotai, lai garantētu drošu darbību. Zāga kēdes optimālais spriegojums tiek sasniegts tad, ja asmens vidusdalā to var pacelt par 3-4 mm.

Tā kā zāgēšanas laikā zāga kēde sakarst un tādējādi var mainīties tās garums, lūdzu, ik pēc 10 min. pārbaudiet kēdes spriegojumu un vajadzības gadījumā pieregulējiet to. Šis noteikums īpaši attiecas uz jaunām zāga kēdēm. Pabeidzot darbu, atspriegojiet zāga kēdi, jo atdziestot tā saīsinās. Tādējādi tiks novērsta kēdes bojāšanās.

5.3. Zāga kēdes ellošana

Uzmanību! Pirms pārbaudes un regulēšanas darbiem vienmēr atvienojiet kontaktdakšu no elektrotikla. Veicot darbus kēdes zāgim, vienmēr strādājiet aizsargcimdos, lai izvairītos no traumām.

Uzmanību! Nekad nelietojiet kēdi bez zāga kēdes ellas! Kēdes zāga lietošana bez zāga kēdes ellas vai tad, kad ellas līmenis atrodas zemāk par minimālo atzīmi (10. att./B poz.), rada kēdes zāga bojājumus.

Uzmanību! levērojiet temperatūras režīmu.

Atškirīgos apkārtējā gaisa temperatūras apstāklos ir vajadzīgas smērvielas ar loti atškirīgu viskozitāti. Zemās temperatūrās Jums ir nepieciešamas škidri plūstošas ellas (ar zemu viskozitāti), lai izveidotu pietiekamu ellošanas kārtīna. Ja Jūs to pašu ellu izmantosiet arī vasarā, tad augstākas temperatūras iedarbībā tā pati par sevi turpinās saškidrināties. Tādejādi ellsoanas kārtīna var norauties, savukārt keđe var pārkarst un sabojāties. Turklāt zieželļa sadeg un rada nevajadzīgu piesārnojumu ur kaitīgām vielām.

Ellas tvertnes uzpilde:

• Zāga kēdi nolieciet uz līdzenas virsmas.
- Notīriet vietu ap ellas tvertnes vāciņu (10. att./A poz.) un pēc tam to atveriet.
- Uzpildiet tvertni ar zāga kēdes ellu. Turklāt uzmaniet, lai tvertnē neieklūtu netīrumi un tie neaizsprostotu ellas sprauslu.
• Aizveriet ellas tvertnes vāciņu.

6. Ekspluatācija

6.1. Pieslēgšana elektroapgādei

• Tīkla vadu pievienojiet piemērotam pagarinātājam. Uzmaniet, lai pagarinātājs atbilstu kēdes zāga jaudai.
• Pagarinātāju nodrošiniet pret stiepes spēkiem un nejaušu atvienošanu, kā parādīts 12. attēlā.
• Pagarinātāju pievienojiet pie kontaktligzdas ar zemējuma kontaktu, kas ir ierikota atbilstoši noteikumiem.

Mēs iesakām izmantot vadu signālkrāsā (sarkanā vai dzeltenā). Tas mazina nejauša bojājuma risku, ko rada kēdes zāgis.

LV

6.2. leslēgšana un izslēgšana

leslēgšana

• Kēdes zāgi turiet ar abām rokām aiz rokturiem, kā parādīts 13. attēlā (turot īkški zem roktura).
• Nospiediet un turiet nospiestu ieslēgšanas blokēšanas mehānismu (1. att./5. poz.).
• Ieslēdziet kēdes zāgi ar ieslēgšanas/izslēgšanas slēdzi. Tagad varat atlaist ieslēgšanas blokēšanas mehānismu.

Izslēgšana

Atlaidiet ieslēgšanas/izslēgšanas slēdzi (1. att./6. poz.)

lebūvētā bremze apstādina rotējošo kēdi visīsākajā laikā. Kad pārtraucat darbu, vienmēr atvienojiet kontaktdakšu no elektrotikla.

Uzmanību! Zāgi pārnēsājiet tikai aiz priekšējā roktura! Ja Jūs nesīset tīklam pieslēgtu zāgi tikai aiz aizmugurējā roktura ar vadības elementiem, Jūs varat nejauši vienlaicīgi nospiest ieslēgšanas blokēšanas mehānismu un ieslēgšanas/ izslēgšanas slēdzi, un kēdes zāgis sāks darboties.

Motors nobremzē zāga kēdi, tiklidz ir ticis atlaists ieslēgšanas/izslēgšanas slēdzis (1. att./6. poz.) vai pārtraukta strāvas padeve. Tādējādi ievērojami tiek samazināts traumas risks, ko rada kēdes inerces kustība.

Kēdes bremze

Kedes bremze ir aizsargmehänisms, ko ieslëdz ar priekšëjo roku aizsargu (1. att./2. poz.). Ja atsitiena rezultātā notiek kedes zāga atpakajatmešana, nostrādā kedes bremze un tā apstādina zāga kedi mazāk nekā 0,1 sekundes laikā.

Regulāri pārbaudiet kēdes bremzes darbību. Šim nolūkam roku aizsargu (1. att./2. poz.) atlieciet uz priekšu un uz īsu brīdi ieslēdziet kēdes zāgi. Zāga kēde nedrikst sāk darboties.

Priekšējo roku aizsargu (1. att./2. poz.) pavelciet atpakal, līdz tas nofiksējas, lai atbrīvotu kēdes bremzi.

Uzmanību! Nelietojiet zāgi, ja aizsargmehānismi nedarbojas nevainojami.

Nemēginiet patstāvīgi remontēt drošībai svarīgos aizsargmehānismus, bet gan vērsieties mūsu ser-

visa dienestā vai līdzīgā kvalificētā darbnīcā.

Roku aizsargs

Priekšējais roku aizsargs (vienlaicīgi kēdes bremze) (1. att./2. poz.) un aizmugurējais roku aizsargs (2. att./14. poz.) pasargā pirkstus no traumām, ko rada saskare ar zāga kēdi, tai plīstot pārslodzes rezultātā.

7. Darbs ar kēdes zāgi

7.1. Sagatavošana

Pirms katras kēdes zāga lietošanas pārbaudiet turpmāk norādītos punktus, lai varētu droši strādāt.

Kēdes zāga stāvoklis

Pirms darba sākuma pārbaudiet, vai kēdes zāga korpusam, tikla vadam, zāga kēdei un asmenim nav kādu bojājumu. Nekad nesāciet lietot acīmredzami bojātu ierīci.

Ellas tvertne

Pirms darba sākuma pārbaudiet ellas tvertnes piepildījuma līmeni. Arī darba laikā pārbaudiet, vai vienmēr ir nodrošināts pietiekams ellas daudzums. Nekad nelietojiet zāgi, ja tajā nav ellas vai ja ellas līmenis ir nokrities zem min. atzīmes (10. att./B poz.), lai izvairītos no kēdes zāga sabojāšanās. Ar vienu ellas piepildīšanas reizi vidēji pietiek 15 minūtēm atkarībā no pārtraukumiem un slodzes.

Zāga kēde

Pirms darba sākuma pārbaudiet zāga kēdes spriegojumu un zu obu stāvokli. Jo asāka ir zāga kēde, jo vieglāk un kontrolējamāk ir vadīt kēdes zāgi. Tas pats attiecas arī uz kēdes spriegojumu. Arī darba laikā ik pēc 10 minūtēm pārbaudiet kēdes spriegojumu, lai paaugstinātu savu drošības līmeni! Atcerieties, ka īpaši jaunas zāga kēdes vairāk izstiepjas.

Kēdes bremze

Pārbaudiet kēdes bremzes darbību, kā tas ir aprakstīts nodalā „Aizsargmehānismi“, un atbrīvojiet to.

Darba apgērbs

Noteikti valkājiet atbilstošu, blīvi piegulošu darba apgērbu – aizsargkombinezonu, cimdus un aiz-sargapavus.

LV

Ausu aizsargi un aizsargbrilles

Veicot koku zāgēšanas un meža darbus, noteikti strādājiet aizsargkiverē, kurā ir ierīkotas aizsargaustiņas un sejas aizsargaizsegs. Tā pasargā no krītošiem un atpakaļsitošiem zariem.

7.2. Pareizā rīcības veida skaidrojums, veicot pamata darbus

Koka gāšana (14.-17. att.)

Ja divi vai vairāk cilvēku vienlaikus iezāgē un gāž kokus, attālumam starp cilvēkiem, kuri gāž un iezāgē kokus, ir jābūt divtik lielam kā gāžamā koka augstumam (14. att.). Gāžot kokus, ir jāievēro, lai netiktu apdraudēti citi cilvēki, lai netrāpītu virszemes caurulvadiem un neradītu materiālos zaudējumus. Ja koks ir saskāries ar virszemes caurulvadu, par notikušo nekavējoties ir jāinformē atbildīgais energoapgādes uznēmums.

Veicot zāgēšanas darbus nogāzē, kēdes zāga operatoram ir jāatrodas virspus gāžamā koka, jo nogāžot koks ripos vai slīdēs lejup no kalna (15. att.).

Pirms koka gāšanas ir jāizplāno evakuācijas celš, un nepieciešamības gadījumā tas ir jāatbrīvo. Evakuācijas ceļam ir jāved slīpi atpakal prom no gaidāmās krituma līnijas, kā parādīts 16. attēlā (A – riska zona, B – krituma virziens, C – evakuācijas zona).

Pirms gāšanas ir jāizvērtē koka dabiskais sasvērums, lielāko zaru izvietojums un vēja virziens, lai varētu novērtēt koka krišanas virzienu. Koks ir jāatbrīvo no netīrumiem, akmeņiem, atgājušās mizas, naglām, skavām un stieples.

leroba zāgējuma izveide (17. att.)

Taisnā lenkī pret krituma virzienu iezāgējiet ierobu (A), kura dzilums būtu 1/3 no koka diametra, kā parādīts 17. attēlā. Vispirms veiciet apakšējo horizontālo ieroba zāgējumu (1). Tādējādi varēs izvairities no zaĝa kedes vai vadiklas sliedes iespiešanas, veidojot otro ieroba zāgējumu.

Gāšanas zāgējuma izveide (17. att.)

Gāšanas zāgējumu sāciet vismaz 50 mm virs horizontālā ieroba zāgējuma. Gāšanas zāgējumu (B) veiciet paralēli horizontālajam ieroba zāgējumam. Gāšanas zāgējumu iezāgējiet tikai tik dziļi, lai vēl paliktu sieniņa (gāšanas josla) (D), kas varētu darboties kā šarnīrs. Sieniņa novērš koka pagriešanos un krišanu nepareizajā virzienā. Nepārzāgējiet sieniņu. Gāšanas zāgējumam pie- tuvojoties sieniņai, kokam jāsāk krist. Ja izskatās, ka koks iespējami nekritīs vajadzīgajā krišanas virzienā (C) vai tas liecas atpakal, un zāga kēde ir iestrēgusi, pārtrauciet gāšanas zāgējumu un, lai atvērtu zāgējumu un nogāztu koku gar zemi nepieciešamajā krišanas līnijā, izmantojiet koka, plastmasas vai alumīnija kīlus.

Kad koks sāk krist, kēdes zāgi izņemiet no zāgējuma, izslēdziet, nolieciet un pametiet riska zonu pa ieplānoto evakuācijas celu. Uzmanieties no zemē krītošajiem zariem un nepaklūpiet.

Zaru apstrāde

Ar to saprot zaru atdališanu no nogāztā koka. Lielākos zarus, kas ir vērsti uz leju un balsta koku, pagaidām atstājiet neskartus, līdz stumbrs būs sazāgēts. Mazākos zarus apstrādājiet atbilstoši 18. attēlam (A – zāgēšanas virziens, apstrādājot zarus, B – Netuvojieties zemeil Atstājiet balstošos zarus neskartus, līdz tiks sazāgēts stumbrs) – zāgējiet no apakšas uz augšu ar vienu zāgējumu. Zari, kas ir nospriegoti, ir jāzāgē no apakšas uz augšu, lai izvairītos no zāga iespiešanas.

Koka stumbra sagarumošana

Ar to saprot nogāztā koka sadalīšanu pa posmiem. levērojiet stabilu pozīciju un kermana svara vienmērīgu sadalījumu uz abām kājām. Ja iespējams, zem stumbra būtu jāpaliek zari, sijas vai kīli un tas jāatbalsta. levērojiet vieglās zāgešanas vienkāršas instrukcijas. Ja koka stumbrs visā garumā vienmērīgi atrodas uz zemes, kā parādīts 19. attēlā, jāzāgē no augšas. Turklāt uzmaniet, lai neiezāgētu zemē.

Ja koka stumbra viens gals ir novietots, kā parādīts 20. attēlā, vispirms iezāgējiet no apakšpuses (A) 1/3 stumbra diametra, lai izvairītos no škēpelēm. Otro zāgējumu veiciet no augšas (2/3 no diametra) pirmā zāgējuma augstumā (B) (lai izvairītos no iespiešanas).

Ja koka stumbra abi gali ir novietoti, kā parādīts 21. attelā, vispirms iezāgējiet no augšpuses 1/3 no stumbra diametra, lai izvairītos no škēpelēm (A). Otro zāgējumu veiciet no apakšas (2/3 no diametra) pirmā zāgējuma augstumā (B) (lai izvairītos no iespiešanas).

Veicot zāgēšanas darbus nogāzē, vienmēr stāviet virspus koka stumbra, kā parādīts 15. attēlā. Lai pārzāgēšanas brīdī saglabātu pilnīgu kontroli, zāgējuma galā samaziniet piespiedējspēku, nemazinot kēdes zāga roktura stingrā satvēriena spēku. Uzmaniet, lai zāga kēde nesaskartos ar zemi. Pabeidzot zāgējumu, pirms no tā izņemt kēdes zāgi, nogaidiet, kamēr zāga kēde pilnībā

LV

apstājas. Pirms pārejat no viena koka pie cita, vienmēr izslēdziet kēdes zāga motoru.

7.3. Atsitiens

Ar atsitienu saprot strādājoša kēdes zāga pēkšnu atlēkšana uz augšu un atlēkšanu atpakal. Tā iemesli visbiežāk ir pieskaršanās sagatavei ar asmens galu vai zāga kēdes iestrēgšana. Atsitiena gadījumā parādās pēkšns lieli spēks. Tādēl kēdes zāgis visbiežāk reagē nekontrolējami. Tā sekas bieži ir strādnieku vai tiem apkārt esošo cilvēku smagas traumas. Seviški liels atsitiena risks ir, veicot sānu zāgējumus, šķerszāgējumus un garenzāgējumus, jo nevar izmantot roboto atturi. Pēc iespējas izvairieties no šādiem zāgējumiem un strādājiet īpaši piesardzīgi, kad no šāda veida zāgējumiem nav iespējams izvairities!

Vislielākais atsitiena risks ir tad, kad Jūs pieliekat zāgi asmens gala dalā, jo tur ir visspēcīgākā sviras darbība (22. att.). Tādēļ vienmēr pielieciet zāgi pēc iespējas plakanāk un tuvāk robotajam atturim (23. att.).

Uzmanību!

• Vienmēr nodrošiniet pareizu kēdes spriego-jumu!
• Lietojiet tikai tādus kēdes zāgus, kas darbojas nevainojami!
  Strādājiet tikai ar tādu zāga kēdi, kas ir uzasināta atbilstoši noteikumiem!
• Nekad nezāgējiet augstāk par plecu augstu-mu!
• Nekad nezāgējiet ar asmens augšmalu vai galu!
• Ķedes zāgi vienmēr turiet tikai ar abām rokām!
  Ja iespējams, vienmēr lietojiet roboto atturi kā sviras balsta punktu.

Koksnes zāgēšana zem sprieguma

koksnes, kas ir nospriegota, zāgēšana prasa īpašu piesardzību! Nospriegotā koksne, kuru zāgēšanas rezultātā atbrīvo no sprieguma, dažreiz reağē pilnīgi nekontrolējami. Tas var izralsīt vissmagākās traumas vai pat nāvi (24.–26. att.).

Šādus darbus drīkst veikt tikai sagatavoti speciālisti.

8. Elektrotikla pieslēguma vada nomaina

Ja šīs ierīces elektrotīkla pieslēguma vads tiek bojāts, ražotājam, klientu apkalpošanas dienestam vai līdzīgi kvalificētai personali tas ir jānomaina, lai izvairītos no apdraudējuma.

9. Tīrīšana, apkope un rezerves daļu pasūtīšana

Uzmanību!

• Pirms katras tīrīšanas reizes atvienojiet kontaktdakšu no elektrotīkla.
• Tīrīšanas nolūkos nekādā ziņā neiegremdējiet ierīci ūdenī vai citā šķidrumā.

9.1. Tīrīšana

• Regulāri tīriet spriegošanas mehānismu, izpūšot to ar gaisu vai notīrot ar suku. Tīrīšanai neizmantojiet nekādus instrumentus.
• Nodrošiniet, lai rokturi būtu bez ellas, lai tiem vienmēr būtu droša satvere.
  Ja nepieciešams, tīriet ierīci ar mitru drānu un vajadzības gadījumā ar maigu skalošanas līdzekli.
  Ja kēdes zāgi ilgāku laiku neizmantosiet, tad izlejiet kēdes ellu no tvertnes. Zāga kēdi un asmeni uz īsu brīdi iegremdējiet ellas vannā un pēc tam aptiniet ar ellotu papīru.

9.2 Ogles sukas

Ja parādās pārmērīga dzirksteļošana, uzticiet ogles suku pārbaudi veikt kvalificētam elektrilim. Uzmanību! Ogles suku nomaiņu drīkst veikt tikai kvalificēts elektrilis.

9.3. Apkope

Zāga kēdes un asmens nomaina

Asmens ir jānomaina, kad:

• ir nolietojusies asmens vadgrope.
- asmenī ir sabojājies vai nolietojies cilindriskais zobrats.

Rīkojieties tā, kā ir norādīts nodaļā „Asmens un zāga kēdes montāža“!

LV

Kēdes automātiskās ellošanas pārbaude

Regulāri pārbaudiet kēdes automatiskās ellośanas darbību, lai novērstu asmens un zāga kēdes pārkaršanu un līdz ar to šo daļu sabojāšanos. Šim nolūkam asmens galu pagrie- ziet pret gludu virsmu (dēli, koka aizgriezumu) un laujiet kēdes zāgim darboties. Ja šī procesa laikā parādās pieaugošas eļļas pēdas, kēdes automatiskā eļlošana darbojas ne- vainojami. Ja manāmas eļļas pēdas neparādās, lūdzu, izlasiet atbilstošus norādījumus nodalā „Bojājumu meklēšana“! Ja ari šie norādījumi nepalīdz, tad vērsieties mūsu servisa dienestā vai līdzīgā kvalificētā darbnīcā.

Uzmanību! Turklāt neaizskariet virsmu. levērojiet pietiekami drošu attālumu (apm. 20 cm).

Zāga kēdes asināšana

Darbs ar kēdes zāgi ir efektīvs tikai tādā gadījumā, ja zāga kēde ir labā stāvoklī un ir asa. Tādējādi samazinās arī atsitiena risks.

Zāga kēdi var uzasināt pie jebkura tirdzniecības pārstāvja. Nemēginiet paši asināt zāga kēdi, ja Jums nav piemērotā instrumenta un nepieciešamās pieredzes.

9.4. Rezerves daļu pasūtīšana

Pasūtot rezerves daļas, jānorāda šāda informācija:

• ierīces tips;
  • ierīces preces numurs;
• ierīces identifikācijas numurs;
• nepieciešamās rezerves daļas numurs.
  Pašreizējās cenas un informācija ir pieejama tīmekļa vietnē www.isc-gmbh.info.

10. Norādījumi par apkārtējās vides aizsardzību/utilizāciju

Nododiet ierīci pienācīgai utilizācijai, kad tā ir nokalpojusi savu laiku. Nogrieziet tikla vadu, lai novērstu Jaunprātīgu izmantošanu. Neizmetiet ierīci sadzīves atkritumos, bet gan vides aizsardzības nolūkos nododiet elektroieriču savākšanas vietā. Attiecīgā pašvaldība labprāt sniegs Jums informāciju par šādu vietu adresēm un darba laikiem.

Ari iesainošanas materiālus un nolietotos piederumus nododiet tiem paredzētajās savākšanas vietās.

11. Glabāšana

Glabājiet ierīci un tās piederumus tumšā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā. Vispiemērotākā glabāšanas temperatūra ir 5–30°C. Uzglabājiet ierīci originālajā iepakojumā.

12. Bojājumu meklēšana

Bīstami!

Pirms bojājumu meklēšanas izslēdziet ierīci un atvienojiet kontaktdakšu no elektrotīkla.

Šajā tabulā ir norādīti bojājumu cēloni un aprakstītas darbības, kā tos novērst, ja ierīce darbojas nepareizi. Ja šādā veidā nevarat atklāt un novērst radušos problēmu, vērsieties attiecīgajā servisa darbnīcā.

Cēlonis Bojājums Novēršana
Kēdes zāgis nedar-bojas	- Ieslēgta atsitiena bremze- Nav elektroapgādes- Bojāta kontaktligzda- Bojāts strāvas pagarinātājs- Bojāts drošinātājs	- Atvelciet roku aizsargu atpakal pozīcijā- Pārbaudiet elektroapgādi- Izmēginiet citu strāvas avotu, ja nepieciešams, nomainiet- Pārbaudiet vadu, ja nepieciešams, nomainiet- Nomainiet drošinātāju
Kēdes zāgis darbojas ar pārtraukumiem	- Bojāts strāvas vads- Ārejs svārstīgs kontakts- lekšējs svārstīgs kontakts- Bojāts ieslēgšanas/izslēgšanas slēdzis	- Vērsieties specializētajā darbnīcā- Vērsieties specializētajā darbnīcā- Vērsieties specializētajā darbnīcā- Vērsieties specializētajā darbnīcā
Zāga kēde ir sausa	- Tvertnē nav ellas- Aizsprostota atgaisošanas atvere ellas tvertnes noslēgvāciņā- Aizsprostots ellas izplūdes kanāls	- Papildiniet ellu- Notīriet ellas tvertnes noslēgvāciņu- Atbrīvojiet ellas izplūdes kanālu
Kēdes bremze ne-darbojas	- Probēma ar pārslēgšanas mehānismu priekšējā roku aizsargā	- Vērsieties specializētajā darbnīcā
Kēde/vadīklas slie-de ir sakarsusi	- Tvertnē nav ellas- Aizsprostota atgaisošanas atvere ellas tvertnes noslēgvāciņā- Aizsprostots ellas izplūdes kanāls- Kēde ir neasa	- Papildiniet ellu- Notīriet ellas tvertnes noslēgvāciņu- Atbrīvojiet ellas izplūdes kanālu- Uzasiniet vai nomainiet kēdi
Kēdes zāgis plu-cina, vibrē vai ne-pareizi zāgē	- Pārāk valīgs kēdes spriegojums- Kēde ir neasa- Kēde ir nodilusi- Zāga zobi ir vērsti nepareizā virzienā	- Noregulējiet kēdes spriegojumu- Uzasiniet vai nomainiet kēdi- Nomainiet kēdi- Atkārtoti uzlieciet zāga kēdi, lai zobi būtu vērsti pareizā virzienā

LV

Tikai ES valstim

Neizmetiet elektroierīces sadzīves atkritumos!

Saskaņā ar Eiropas direktīvu 2002/96/EK par nolietotajām elektriskajām un elektroniskajām ierīcēm un tās transponēšanu nacionālajā likumdošanā nolietotās elektroierīces ir jāsavāc atseviški un jānodod atkārtotai izmantošanai atbilstoši apkārtējās vides prasībām.

Otreizējā izmantošana kā alternatīva atpakalnosūtīšanas prasībai:

Tā vietā, lai nosūtītu atpaka| nolietoto elektroierīci, tās īpašniekam kā alternatīva ir uzlikts pienākums sadarboties pienācīgas izmantošanas ietvaros īpašuma tiesību nodošanas gadījumā. Nolietoto ierīci šajā gadījumā var nodot arī atpaka|pieņemšanas uzņēmumā, kas veic tās likvidēšanu atbilstoši nacionālajam likumam par cirkulācijas saimniecību un atkritumiem. Tas neattiecas uz nolietotajām ierīcēm pievienoto piederumu detaļām un palīglīdzekļiem bez elektriskajām sastāvdalām.

Utilizējot ierīci, atcerieties izņemt akumulatorus un apgaismes līdzekļus (piem., kvēlspuldzes).

Ražojuma dokumentācijas un pavaddokumentu pārdrukāšana vai citāda izplatīšana, ari fragmentāri ir atlauta tikai ar skaidru iSC GmbH piekrišanu.

Paturētas tiesības veikt tehniskas izmaiņas

LV

Informācija par apkalpošanu

Visās valstīs, kas minētas garantijas talonā, mums ir kompetenti partneri apkopes jautājumos, viņu kontaktinformācija ir norādīta garantijas talonā. Šie partneri ir Jūsu rīcībā saistībā ar visiem apkalpošanas jautājumiem, piemēram, remontu, rezerves detaļu un dilstošo detaļu nodrošināšanu vai patēriņa materiālu saņemšanu.

Nemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektīvi, ir detaļas, kas nepieciešamas kā patēriņa materiāli.

Kategorija Piemērs
Dilstošas detaļas* Asmens, oglu sukas
Izlietojamie materiāli/izlietojamās detaļas*	Zāga kēde
Trūkstošas detaļas

* Nav noteikti jäbüt piegādes komplektā!

Ja atklājat defektus vai klūmes, lūdzam pieteikt klūmes gadījumu interneta vietnē www.isc-gmbh.info. Lūdzam ṣemt vērā, ka klūmi nepieciešams precīzi aprakstīt un ir jāatbild uz šādiem jautājumiem:

• Vai ierīce jau vienreiz ir darbojusies vai arī jau sākotnēji tai ir bijis kāds defekts?
- Vai pirms defekta rašanās ir novērots kaut kas neparasts (simptoms pirms defekta)?
- Kādā ziņā, pēc Jūsu domām, ierīce darbojas nepareizi (galvenais simptoms)? Raksturojiet šo nepareizo darbību.

Garantijas talons

Łoti cienītā kliente, augsti godātais klient!

Mūsu ražojumu kvalitāte tiek stingri kontrolēta. Ja šī ierīce tomēr kādreiz nedarbojas nevainojami, mēs to ľoti nožēlojam un lūdzam Jūs vērsties mūsu apkalpošanas dienestā, kura adrese norādīta uz šī garantijas talona. Mēs Jums labprāt palīdzēsim, ja zvanīsiet mums uz norādīto apkalpošanas dienesta tālruņa numuru. Lai iesniegtu garantijas prasības, jāievēro turpmāk minētie nosacījumi.

1. Šie garantijas noteikumi attiecas tikai uz patērētājiem, proti, fiziskām personām, kas nevēlas lietot šo izstrādājumu komerciālas vai citas saimnieciskas darbības ietvaros. Šie garantijas noteikumi noteic papildu garantijas pakalpojumus, kurus turpmāk minētais ražotājs apņemas veikt savu jauno ierīču pircējiem papildus likumā paredzētajai garantijai. Jūsu likumīgās garantijas prasības šī garantija neskar. Mūsu garantijas pakalpojumi Jums ir bez maksas.

2. Garantijas pakalpojumi attiecas tikai uz jūsu iegādātās turpmāk minētā ražotāja izgatavotās jaunās ierīces trūkumiem, kuru cēlonis ir materiāla vai ražošanas klūda, un pēc mūsu izvēles iekļauj šo ierīces trūkumu novēršanu vai ierīces apmainu.

Nemiet vērā, ka mūsu ierīces nav konstruētas izmantošanai komerciālām, amatniecības vai profesionālām vajadzībām, tādēļ garantijas līgums nav spēkā, ja ierīce garantijas laikā ir tikusi izmantota komerciālos, amatniecības un rūpniecības uznēmumos vai arī līdzīgi noslogota.

1. Mūsu garantija neattiecas uz šādiem defektiem:

- ierīces bojājumi, kas radušies montāžas instrukcijas neievērošanas vai nekvalitatīvas uzstādīšanas, lietošanas instrukcijas prasību neievērošanas (piemēram, neatbilstoša elektrotīkla sprieguma vai strāvas veida pieslēgšanas) vai apkopes un drošības noteikumu neievērošanas, ierīces pakļaušanas neatbilstošiem vides apstākļiem vai tās nepareizas uzturēšanas un apkopes dēl;

– ierīces bojājumi, kas radušies nepareizas un neatbilstošas izmantošanas dēl (piemēram, ierīces pārslogošana vai neatbilstošu darba instrumentu vai piederumu izmantošana), vai, ja ierīcē iekļūst svešķermani (piemēram, smiltis, akmeni vai putekļi, bojājumi transportējot), vai fiziska spēka lietošanas vai citas iedarbības dēl (piemēram, bojājumi, nometot zemē);

- ierīces vai tās daļu bojājumi, kuru cēlonis ir to nodilums atbilstošas, parastas vai citādas izmantošanas laikā.

1. Garantijas terminš ir 60 mēneši, un tas sākas ar ierīces pirkšanas dienu. Garantijas prasības ir iesniedzamas pirms termina izbeigšanās, divu nedēļu laikā no břiža, kad esat atklājuši defektu. Garantijas prasību iesniegšana pēc termina izbeigšanās nav iespējama. Ierīces remonta vai apmainas rezultātā garantijas terminš netiek ne pagarināts, kā arī netiek noteikts jauns garantijas terminš, ne attiecībā uz ierīci, ne uz tajā iespējams iemontētajām rezerves daļām. Tas pats ir spēkā arī, veicot apkalpošanu uz vietas.

2. Lai izmantotu tiesības uz garantiju, piesakiet bojāto ierīci vietnē www.isc-gmbh.info. Atrodiet pirkuma dokumentu vai citus jaunas ierīces pirkuma pierādījumus. Ierīcem, kas tiek nosūtītas bez atbilstīgiem pierādījumiem vai datu plāksnītes, netiek piemērotas tiesības uz garantiju, jo nav iespējama klasificēšana. Ja ierīces defekts ir iekļauts mūsu garantijas pakalpojumos, jūs nekavējoties saņemsiet salabotu vai jaunu ierīci.

Defektus, kas nav vispār vai vairs nav iekļauti garantijas apjomā, mēs, protams, labprāt novērsīsim par maksu. Šim nolūkam, lūdzam nosūtīt ierīci uz mūsu apkalpošanas dienesta adresi.

Atgādinām, ka attiecībā uz dilstošajām, patēriņa un brākētajām detaļām saskaņā ar šajā lietošanas instrukcijā minēto informāciju par apkalpošanu ir spēkā garantijas ierobežojumi.

LT

Turinys
