MANUALE UTENTE GETS-E 710 Gardol

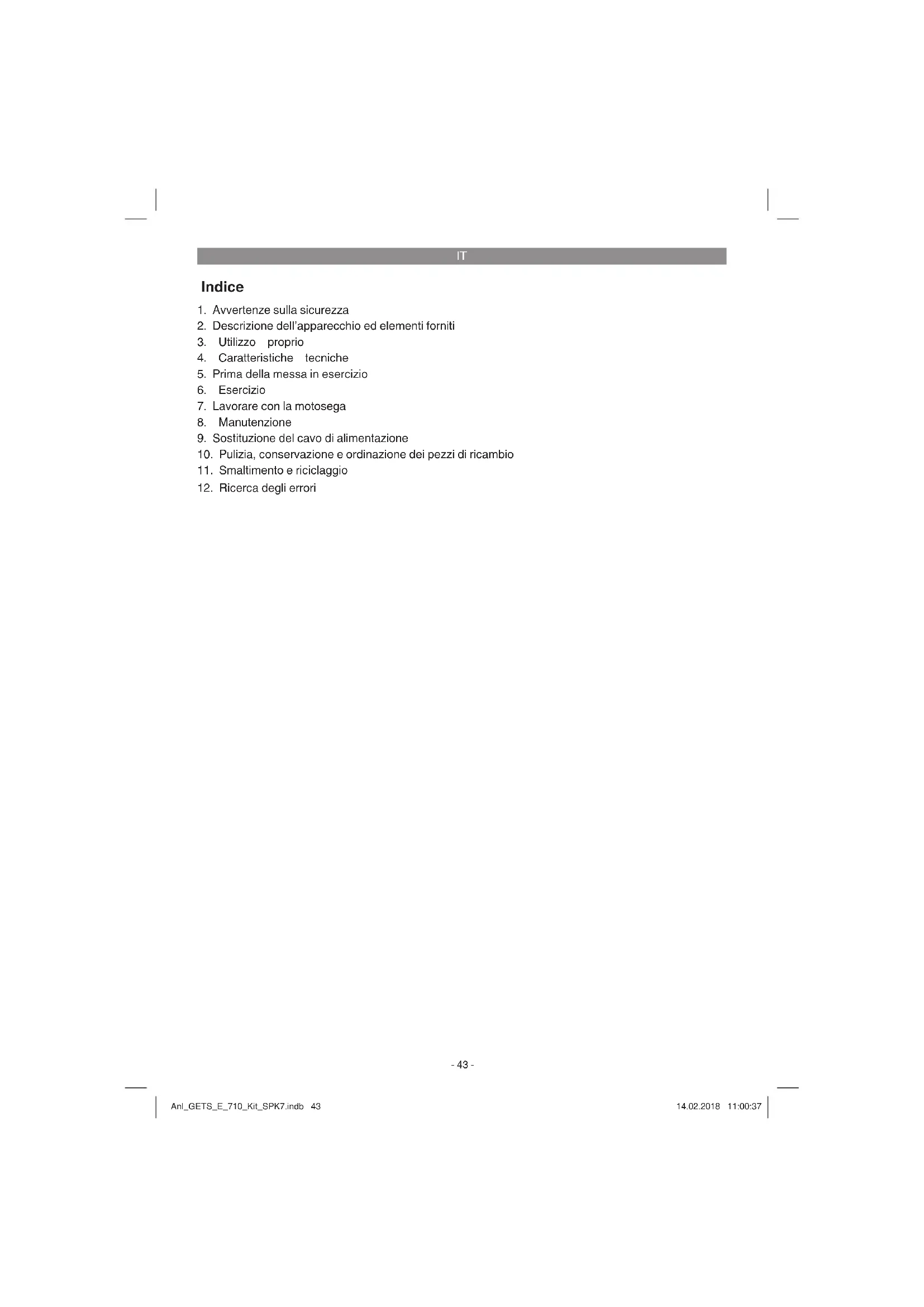

1. Avvertenze sulla sicurezza

2. Descrizione dell’apparecchio ed elementi forniti

4. Caratteristiche tecniche

5. Prima della messa in esercizio

9. Sostituzione del cavo di alimentazione

10. Pulizia, conservazione e ordinazione dei pezzi di ricambio

11. Smaltimento e riciclaggio

12. Ricerca degli errori

Pericolo! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato. Pericolo! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver- tenze di sicurezza e delle istruzioni possono cau- sare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future. Questo apparecchio non è destinato ad essere usato da persone (bambini compresi) con capaci- tà fi siche, sensoriali o mentali limitate o che man- chino di esperienza e/o conoscenze. I bambini devono essere sorvegliati per assicurarsi che non giochino con l’apparecchio. Spiegazione dei simboli sull‘apparecchio (Fig. 23):

2. Proteggete l’apparecchio da pioggia e umidi-

3. Fate attenzione ai pezzi che cadono o che

vengono scagliati in giro.

4. Tenetevi a distanza.

5. Prima della messa in esercizio leggete le

istruzioni per l’uso!

6. Indossate occhiali protettivi, casco e cuffi e

7. Indossate guanti protettivi!

8. Indossate scarpe chiuse!

9. Staccare subito la spina dalla presa di corren-

te se il cavo è danneggiato o tagliato.

10. Pericolo di morte a causa di scosse elettriche.

La distanza dalle linee elettriche deve essere almeno di 10 m!

11. Direzione del movimento della catena e dei

12. Lunghezza massima di taglio/velocità massi-

1. Copertura di protezione

2. Interruttore ON/OFF

3. Blocco dell’avviamento

4. Cavo di alimentazione

5. Tracolla con sbloccaggio di sicurezza

6. Zona di impugnatura

7. Bloccaggio tubo telescopico

8. Impugnatura addizionale

12. Catena della sega

13. Protezione barra

Verifi cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio As- sistenza o al punto vendita in cui avete acquistato l‘apparecchio presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto dell‘articolo. Al riguardo fate atten- zione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. Pericolo! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento! Anl_GETS_E_710_Kit_SPK7.indb 44Anl_GETS_E_710_Kit_SPK7.indb 44 14.02.2018 11:00:3714.02.2018 11:00:37IT

Istruzioni per l’uso originali

Avvertenze di sicurezza

La motosega con manico telescopico è concepita per la potatura e il taglio di rami degli alberi. Non è adatta per estesi lavori di taglio, per abbattere alberi o per tagliare materiali diversi dal legno. L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

• Tensione di rete: p. 230
• V~ 50 Hz Potenza nominale: p. 710
• W Lunghezza della barra: p. 200
• mm Lunghezza max. di taglio: p. 180
• mm Passo della catena: /8”, 33 denti Spessore della catena: p. 3
• (0,043“) 1,1 mm Rocchetto della catena: p. 5
• denti, 3/8” Velocità di taglio con numero di giri nominale: p. 13
• m/s Capacità del serbatoio dell‘olio: cm p. 110

Pericolo! Rumore e vibrazioni I valori del rumore e delle vibrazioni sono stati rile- vati secondo la norma EN ISO 11680-1. Livello di pressione acustica L

........ 87,8 dB (A) Incertezza K

.............................................. 3 dB Livello di potenza acustica LWA garantito ....................... 106 dB (A) Portate cuffi e antirumore. L’e ff etto del rumore può causare la perdita dell’udito. Valori complessivi delle vibrazioni (somma vetto- riale delle tre direzioni) rilevati secondo la norma EN ISO 11680-1. Impugnatura addizionale sotto carico Valore emissione vibrazioni a

Incertezza K = 1,5 m/s

Il valore di emissione di vibrazioni indicato è stato misurato secondo un metodo di prova norma- lizzato e può variare a seconda del modo in cui l’elettroutensile viene utilizzato e, in casi eccezio- nali, può essere superiore al valore riportato. Il valore di emissione di vibrazioni indicato può essere usato per il confronto tra elettroutensili di marchi diversi. Il valore di emissione di vibrazioni può essere utilizzato anche per una valutazione preliminare dei rischi. Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta- to.

Eseguite regolarmente la manutenzione e la pulizia dell’apparecchio.

Adattate il vostro modo di lavorare all’apparecchio.

Non sovraccaricate l’apparecchio.

Spegnete l’apparecchio se non lo utilizzate.

Attenzione! Rischi residui Anche se questo elettroutensile viene utiliz- zato secondo le norme, continuano a sussis- tere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui

non venga indossata una maschera antipol- vere adeguata.

2. Danni all’udito nel caso in cui non vengano

indossate cuffi e antirumore adeguate.

3. Danni alla salute derivanti da vibrazioni ma-

no-braccio se l’apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identifi ca- zione corrispondano a quelli di rete. Avvertenza! Staccate sempre la spina di alimentazione prima di ogni impostazione all’utensile. Avvertenza! Collegate la motosega alla rete elet- trica solo dopo averla completamente montata e aver regolato la tensione della catena. Per evitare lesioni portate sempre guanti protettivi quando eseguite lavori sulla motosega. Togliete tutti i pezzi dall’imballo e controllate che ci siano tutti (Fig. 1)

5.1 Assemblaggio del tubo telescopico

(Fig. 2) Inserite il tubo telescopico superiore nel raccordo. Fate attenzione che il perno a scatto (Pos. L) si innesti nell‘apposito foro (Pos. M) nel raccordo. Quindi serrate di nuovo saldamente la manopola a stella (F).

5.2 Montaggio del braccio e della catena

Allentate la vite di fissaggio per la copertura della catena (Fig. 3)

Togliete la copertura del rocchetto per catena.

Mettete la catena come raffigurato nella sca- nalatura perimetrale del braccio (Fig. 4/Pos.

Inserite il braccio e la catena come raffigurato nella sede della motosega (Fig. 5). Nel far questo posizionate la catena intorno al pigno- ne (Fig. 5/Pos. B).

Montate la copertura del rocchetto della cate- na e fissatela a mano con la vite di fissaggio (Fig. 6/Pos. C). Attenzione! Serrate defi nitivamente la vite di fi s- saggio solo dopo aver regolato la tensione della catena (vedi punto 5.3).

5.3 Tendere la catena della sega

Avvertenza! Prima di ogni lavoro di controllo e di regolazione staccate sempre la spina dalla presa di corrente. Per evitare lesioni portate sempre guanti protettivi quando eseguite lavori sulla mo- tosega.

Allentate di alcuni giri la vite di fissaggio per la copertura della catena (Fig. 3)

Regolate la tensione della catena usando la vite tendicatena (Fig. 7/Pos. D). Ruotando verso destra si aumenta la tensione della ca- tena, verso sinistra si diminuisce. La catena della sega è tesa correttamente se al centro del braccio può essere sollevata di ca. 2 mm (Fig. 8).

Serrate la vite di fissaggio (C) per la copertu- ra della catena (Fig. 6). Attenzione! Tutti gli elementi della catena devono trovarsi nella scanalatura di guida del braccio. Avvertenze per la tensione della catena La catena della sega deve essere tesa corretta- mente per garantire un esercizio sicuro. Potete vedere che la catena della sega è tesa corretta- mente se al centro del braccio può essere solle- vata di ca. 2 mm. Dato che la catena della sega si riscalda durante l’uso e quindi cambia la sua lunghezza, controllate la tensione almeno ogni 10 min e regolatela se necessario. Ciò vale in particolare per catene nuove. Una volta terminato il lavoro allentate la catena della sega perché raf- freddandosi si accorcia. In tal modo evitate che la catena subisca danni.

5.4 Lubrifi cazione della catena della sega

Avvertenza! Prima di ogni lavoro di controllo e di regolazione staccate sempre la spina dalla presa di corrente. Per evitare lesioni portate sempre guanti protettivi quando eseguite lavori sulla mo- tosega. Avviso! Non usate mai la catena senza l’apposito olio. L’uso della motosega senza l’olio per la catena o con un livello dell’olio al di sotto della marcatura del minimo comporta dei danni alla motosega! Anl_GETS_E_710_Kit_SPK7.indb 46Anl_GETS_E_710_Kit_SPK7.indb 46 14.02.2018 11:00:3814.02.2018 11:00:38IT

Avviso! Tenete presente la temperatura del mo- mento: temperature ambiente diverse richiedono lubrifi canti con una viscosità molto diff erente. In caso di basse temperature avete bisogno di oli fl uidi (bassa viscosità) per creare una pellicola di lubrifi cante suffi ciente. Se usate lo stesso olio anche in estate, questo diventerebbe ancora più fl uido a causa delle temperature più elevate. In tal modo si possono creare dei vuoti nella pellicola di lubrifi cante, la catena potrebbe surriscaldarsi e subire dei danni. Inoltre l’olio lubrifi cante si brucia sviluppando inutilmente sostante nocive. Riempire il serbatoio dell’olio (Fig. 9-10)

Riempite il serbatoio (Pos. 20) di olio per motoseghe. Nel fare questo fate attenzione che nel serbatoio non penetri dello sporco in modo che l’ugello dell’olio non si ostruisca.

5.5 Regolazione dell‘impugnatura addizionale

(Fig. 11) a) Regolazione dell‘inclinazione dell‘impugnatura addizionale Aprite (a) il bloccaggio (F). Regolate l‘inclinazione desiderata dell‘impugnatura addizionale (8). Chi- udete (b) il bloccaggio (F). b) Spostamento dell‘impugnatura addizionale Aprite (a) il bloccaggio (F) e spostate l‘impugnatura addizionale (8) nella posizione de- siderata. Chiudete (b) il bloccaggio (F).

5.6 Allungamento del tubo telescopico

Aprite la copertura di protezione (Fig. 12/Pos.

Fate attenzione alla posizione della scana- latura di guida (Fig. 12/Pos. R) e inserite la prolunga del tubo telescopico (14) nella sede.

Per bloccare la prolunga del tubo telescopico ruotatela di 90° in senso orario finché sentite un clic (Fig. 13).

Per rimuovere la prolunga del tubo telescopi- co ruotate la rotellina di bloccaggio (Fig. 14/ Pos. S) all‘indietro e contemporaneamente la prolunga del tubo telescopico di 90° in senso antiorario (Fig. 14). Chiudete la sede con la copertura di protezione. Avvertenza: usate la prolunga del tubo telescopi- co soltanto in combinazione con la cintura (Fig. 1/ Pos. 15, vedi punto 6.2).

Attenzione! Usate sempre la tracolla mentre la- vorate. Spegnete sempre l‘apparecchio prima di togliere la tracolla. Sussiste il pericolo di lesioni.

1. Agganciate il moschettone (Fig. 15/Pos. T) nel

supporto della tracolla.

2. Mettete la tracolla appoggiandola sulla spalla.

3. Regolate la lunghezza della tracolla in modo

che il supporto si trovi all‘altezza del fi anco. Avvertenza: La tracolla è dotata di uno sbloccaggio di sicu- rezza (Fig. 15/Pos. U) che permette di staccarla rapidamente dall‘apparecchio, ad es. in caso di pericolo. Lo sbloccaggio di protezione (U) si azio- na tirandolo verso il basso.

6.2 Mettere la cintura (Fig. 16)

Per usare in modo sicuro la prolunga del tubo telescopico è necessaria la cintura con l‘apposito supporto. Mettete la cintura sui fi anchi e regolate- la in modo che sia bene in posizione. Ora potete appoggiare la prolunga del tubo telescopico nell‘apposito supporto.

6.3 Regolazione del tubo telescopico (Fig. 17)

1. Aprite (a) il bloccaggio del tubo telescopico

2. Sfi late il tubo telescopico superiore per la

lunghezza necessaria per l‘altezza di lavoro.

3. Chiudete (b) di nuovo il bloccaggio del tubo

6.4 Allacciamento all’alimentazione di cor-

Collegate il cavo di alimentazione ad un cavo di prolunga adatto. Fate attenzione che il cavo di prolunga sia adeguato alle prestazioni della motosega.

Assicurate il cavo di prolunga come indicato nella Fig. 18 contro le forze di tensione e il distacco improvviso dalla presa.

Collegate il cavo di prolunga ad una presa con massa a terra regolarmente installata. Consigliamo di usare un cavo dai colori seg- naletici (rosso o giallo). Ciò riduce il pericolo

di danni accidentali causati dalla motosega.

6.5 Accensione/spegnimento

Tenete la motosega con ambedue le mani sulle impugnature (pollice sotto l’impugnatura addizionale).

Accendete la motosega con l’interruttore ON/ OFF (Fig. 19/Pos. 2) Ora potete mollare la sicura. Spegnimento Mollate l’interruttore ON/OFF (Fig. 19/Pos. 2) Staccate sempre la spina dalla presa di corrente se interrompete il lavoro.

7. Lavorare con la motosega

Preparazione Prima di usare la motosega e in caso di eventuali danni controllate sempre i seguenti punti al fi ne di poter lavorare sicuri. Condizioni della motosega Esaminate la motosega prima di iniziare qualsi- asi lavoro assicurandovi che non ci siamo danni all’involucro, al cavo di alimentazione, alla catena e al braccio. Non mettete in esercizio un appa- recchio chiaramente danneggiato. - Pericolo di infortuni! Contenitore dell’olio Livello di riempimento del contenitore dell’olio. Controllate anche durante il lavoro che ci sia sempre una quantità suffi ciente di olio. Per evitare danni alla motosega, non azionatela mai se non c’è abbastanza olio o il livello dell’olio è sceso al di sotto della marcatura min. E’ suffi ciente un pieno in media per 10 minuti, in base alle pause e alla sollecitazione. Catena della sega Tensione della catena, condizioni del fi lo di taglio. Più la catena è affi lata, tanto più facilmente e in modo più controllato si può usare la motosega. Lo stesso vale per la tensione della catena. Con- trollate la tensione della catena anche durante il lavoro almeno ogni 10 minuti al fi ne di aumentare la vostra sicurezza! Soprattutto le catene nuove tendono ad un maggiore allungamento. Indumenti protettivi Indossate assolutamente gli indumenti protettivi adatti e attillati come pantaloni antitaglio, guanti e scarpe di sicurezza. Cuffi e antirumore e occhiali protettivi Portate un casco protettivo con protezione integ- rata dell’udito e del viso per proteggersi da rami che cadono e da colpi di frusta di ramoscelli. Lavoro sicuro

Per garantire un lavoro sicuro è prescritto un angolo di lavoro di max. 60°.

Non sostate mai sotto al ramo da segare.

Attenzione nel segare rami sotto tensione e legno che produce schegge.

Possibile pericolo di lesioni a causa della caduta di rami e di pezzi di legno scagliati intorno!

Quando l’apparecchio è in esercizio tenete lontani persone e animali dalla zona di peri- colo.

L’apparecchio non è protetto da scosse elet- triche nel caso di contatto con linee dell’alta tensione. Mantenete una distanza minima di 10 m dalle linee di corrente elettrica. Sussiste pericolo di morte a causa di scosse elettriche!

Se lavorate su un pendio rimanete sempre di lato o al di sopra del ramo da segare.

Tenete l’apparecchio il più vicino possibile al corpo. In questo modo potete mantenere me- glio l’equilibrio. Tecniche di taglio

Durante la sramatura tenete l’apparecchio a un’angolazione di max. 60° rispetto al piano orizzontale per non venire colpiti da un ramo che cade.

Tagliate prima i rami più bassi dell’albero. In tal modo i rami tagliati possono cadere a terra senza incontrare ostacoli. (Fig. 22).

Al termine del taglio il peso della sega au- menta improvvisamente per l’operatore perché non è più appoggiata al ramo. Vi è il rischio di perdere il controllo della sega.

Sfilate la sega dal taglio solo con la motosega in funzione. In tal modo si evita che rimanga incastrata.

Non segate mai con la punta del braccio.

Non eseguite il taglio attraverso il colletto dell’inserzione di un ramo. Ciò impedisce una rapida cicatrizzazione della ferita. Anl_GETS_E_710_Kit_SPK7.indb 48Anl_GETS_E_710_Kit_SPK7.indb 48 14.02.2018 11:00:3814.02.2018 11:00:38IT

Tagliare piccoli rami (Fig. 20) Appoggiate la superfi cie di battuta della sega sul ramo. Ciò impedisce movimenti a scatti della sega all’inizio del taglio. Conducete la sega con una leggera pressione attraverso il ramo dall’alto verso il basso. Tagliare i rami più grandi e i più lunghi (Fig. 21) Fate un pre-taglio nella parte basale nel caso di rami più grossi. Tagliate prima con la parte superiore del braccio dal basso verso l’alto ca. 1/3 del diametro del ramo (a). Poi con la parte inferiore del braccio tagliate dall’alto verso il basso in direzione del primo taglio (b). Tagliate i rami di una certa lunghezza a più ripre- se per mantenere il controllo del punto di caduta. Contraccolpo Con contraccolpo si intende il sollevamento ed il rinculo improvviso della sega in movimento. Le cause sono per lo più il contatto del pezzo da lavorare con la punta del braccio o l’incastrarsi della catena. Nel caso di un contraccolpo si sviluppano im- mediatamente notevoli forze. Per questo la mo- tosega reagisce per lo più in modo incontrollato. Le conseguenze sono spesso gravi lesioni per l’operatore o per le persone nelle vicinanze. Il pericolo maggiore di un contraccolpo si ha quan- do appoggiate la sega nell’area della punta del braccio perché lì l’eff etto leva è più forte. Iniziate quindi il taglio tenendo la sega sempre il più pos- sibile in posizione orizzontale. Avvertenza!

Fate sempre attenzione che la catena sia tesa correttamente!

Utilizzate solo motoseghe in perfette condizi- oni!

Lavorate solo con una catena regolarmente affilata!

Non segate mai con lo spigolo superiore o la punta del braccio!

Tenete sempre ben ferma la motosega con entrambe le mani! Taglio di legno sotto tensione Pericolo! Segare legno sotto tensione richiede un’attenzione particolare! Il legno sotto tensione che viene liberato da tale tensione durante la se- gatura reagisce talvolta in modo completamente incontrollato. Ciò può causare lesioni molto gravi, persino mortali. Tali lavori devono essere eseguiti solo da persone professionalmente specializzate.

8.1 Cambio della catena e del braccio

Il braccio deve essere cambiato quando la scana- latura di guida è consumata. In merito a ciò procedete come descritto nel capi- tolo “Montaggio del braccio e della catena”! Avvertenza: Usate la barra „Oregon 084LNEA041“ solo in- sieme alla catena per sega „Oregon 90JG033X“ o „90PX033X“ ovvero la barra „Oregon 080NDEA041“ solo insieme alla catena per sega „Oregon 91P033X“.

8.2 Controllo della lubrifi cazione automatica

della catena Controllate regolarmente la funzione della lubri- fi cazione automatica della catena per evitare un surriscaldamento e quindi il conseguente dann- eggiamento del braccio e della catena. Indirizzate a tal fi ne la punta del braccio verso una superfi cie liscia (tavola, superfi cie di taglio di un albero) e lasciate la sega in movimento. Se durante questa procedura aumenta la traccia d’olio, la lubrifi ca- zione automatica della catena funziona corret- tamente. Se non si presenta una chiara traccia d’olio, leggete le avvertenze corrispondenti nel capitolo “Ricerca degli errori”! Se anche queste avvertenze non vi sono di aiuto rivolgetevi al nost- ro servizio assistenza o ad un’offi cina ugualmente qualifi cata. Avvertenza! Non toccate la superfi cie. Tenete una suffi ciente distanza di sicurezza (ca.20 cm).

8.3 Affi lamento della catena della sega

Un lavoro effi ciente con la motosega è possibile solo se la catena è in buone condizioni ed è affi - lata. In tal modo si riduce anche il pericolo di un contraccolpo. La catena può venire affi lata presso qualsiasi rivenditore autorizzato. Non tentate di affi lare la catena da soli se non disponete degli utensili adatti e dell’esperienza necessaria. Anl_GETS_E_710_Kit_SPK7.indb 49Anl_GETS_E_710_Kit_SPK7.indb 49 14.02.2018 11:00:3914.02.2018 11:00:39IT

9. Sostituzione del cavo di

alimentazione Pericolo! Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualifi cata al fi ne di evitare pericoli.

10. Pulizia, conservazione e

ordinazione dei pezzi di ricambio Prima di riporre l‘apparecchio eseguite le operazi- oni di pulizia e manutenzione.

Pulite regolarmente il meccanismo di tensio- ne con aria compressa o con una spazzola. Per la pulizia non impiegate utensili.

Tenete le impugnature libere da tracce di olio in modo tale da avere sempre una presa sicu- ra.

Se necessario pulite l’apparecchio con un panno umido ed eventualmente con un deter- gente neutro. Pericolo!

Prima di ogni lavoro di pulizia staccate la spi- na dalla presa di corrente.

Per la pulizia non immergete assolutamente l’apparecchio in acqua o altri liquidi.

Se non utilizzate la motosega per un periodo prolungato, togliete l‘olio della catena dal serbatoio. Immergete brevemente la catena e la barra in un bagno d‘olio e avvolgeteli poi in carta oleata.

Conservate l‘apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C.

10.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

numero del pezzo di ricambio del ricambio necessitato. Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

11. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l‘apparecchio va con- segnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale. Anl_GETS_E_710_Kit_SPK7.indb 50Anl_GETS_E_710_Kit_SPK7.indb 50 14.02.2018 11:00:3914.02.2018 11:00:39IT

12. Ricerca degli errori

Attenzione! Prima di ricercare gli errori spegnete l’apparecchio e staccate la spina dalla presa di corrente. La seguente tabella presenta dei sintomi di errori e descrive come potete porvi rimedio qualora il vostro apparecchio non funzioni correttamente. Se in tal modo non riuscite a localizzare ed eliminare il proble- ma, rivolgetevi alla vostra offi cina del servizio assistenza. Causa Anomalia Rimedio La motosega non funziona - Manca l’alimentazione di corrente - Presa di corrente difettosa - Prolunga difettosa del cavo della corrente - Fusibile difettoso - Verifi cate l’alimentazione di corren-

- Provate un’alta fonte di energia, eventualmente cambiatela - Controllate il cavo, eventualmente sostituitelo - Sostituite il fusibile La motosega funzi- ona in modo inter- mittente - Contatto esterno difettoso - Contatto interno difettoso - Interruttore di ON/OFF difettoso - Rivolgetevi ad un’offi cina specializ- zata - Rivolgetevi ad un’offi cina specializ- zata - Rivolgetevi ad un’offi cina specializ- zata Catena della sega asciutta - Manca olio nel serbatoio - Sfi ato ostruito nel tappo dell’olio - Canale ostruito di defl usso dell’olio - Rabboccate l’olio - Pulite il tappo del serbatoio dell’olio - Liberate il canale di defl usso dell’olio Catena/guida per catena molto calda - Manca olio nel serbatoio - Sfi ato ostruito nel tappo dell’olio - Canale ostruito di defl usso dell’olio - Catena non più affi lata - Catena troppo tesa - Rabboccate l’olio - Pulite il tappo del serbatoio dell’olio - Liberate il canale di defl usso dell’olio - Affi late o sostituite la catena - Controllate la tensione della catena La motosega lavora a scossoni, vibra o non taglia corretta- mente. - Tensione della catena insuffi ciente - Catena non più affi lata - Catena consumata - I denti della catena sono rivolti nella direzione sbagliata - Regolate la tensione della catena - Affi late o sostituite la catena - Sostituite la catena - Montate di nuovo la catena in dire- zione corretta Anl_GETS_E_710_Kit_SPK7.indb 51Anl_GETS_E_710_Kit_SPK7.indb 51 14.02.2018 11:00:3914.02.2018 11:00:39IT

Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile. Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec- chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH. Con riserva di apportare modifi che tecniche Anl_GETS_E_710_Kit_SPK7.indb 52Anl_GETS_E_710_Kit_SPK7.indb 52 14.02.2018 11:00:3914.02.2018 11:00:39IT

Informazioni sul Servizio Assistenza In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo. Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo. Categoria Esempio Parti soggette ad usura * Catena della sega, barra della sega Materiale di consumo/parti di consumo * Olio per motoseghe Parti mancanti

• non necessariamente compreso tra gli elementi forniti! In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle segu- enti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)? Descrivete che cosa non funziona. Anl_GETS_E_710_Kit_SPK7.indb 53Anl_GETS_E_710_Kit_SPK7.indb 53 14.02.2018 11:00:4014.02.2018 11:00:40IT

Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se tuttavia una volta l‘apparecchio non dovesse funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro Servizio As- sistenza all‘indirizzo indicato in questa scheda di garanzia o al punto vendita in cui avete acquistato l‘apparecchio. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone

fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen- tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi

acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li- mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio- nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto- posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle- gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione. - Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della forza o a infl ussi esterni (come per es. danni causati da caduta). - Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo naturale.

4. Il periodo di garanzia è 60 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di

garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima- ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual- mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite

sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta- zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon- do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso. Anl_GETS_E_710_Kit_SPK7.indb 54Anl_GETS_E_710_Kit_SPK7.indb 54 14.02.2018 11:00:4014.02.2018 11:00:40ES
