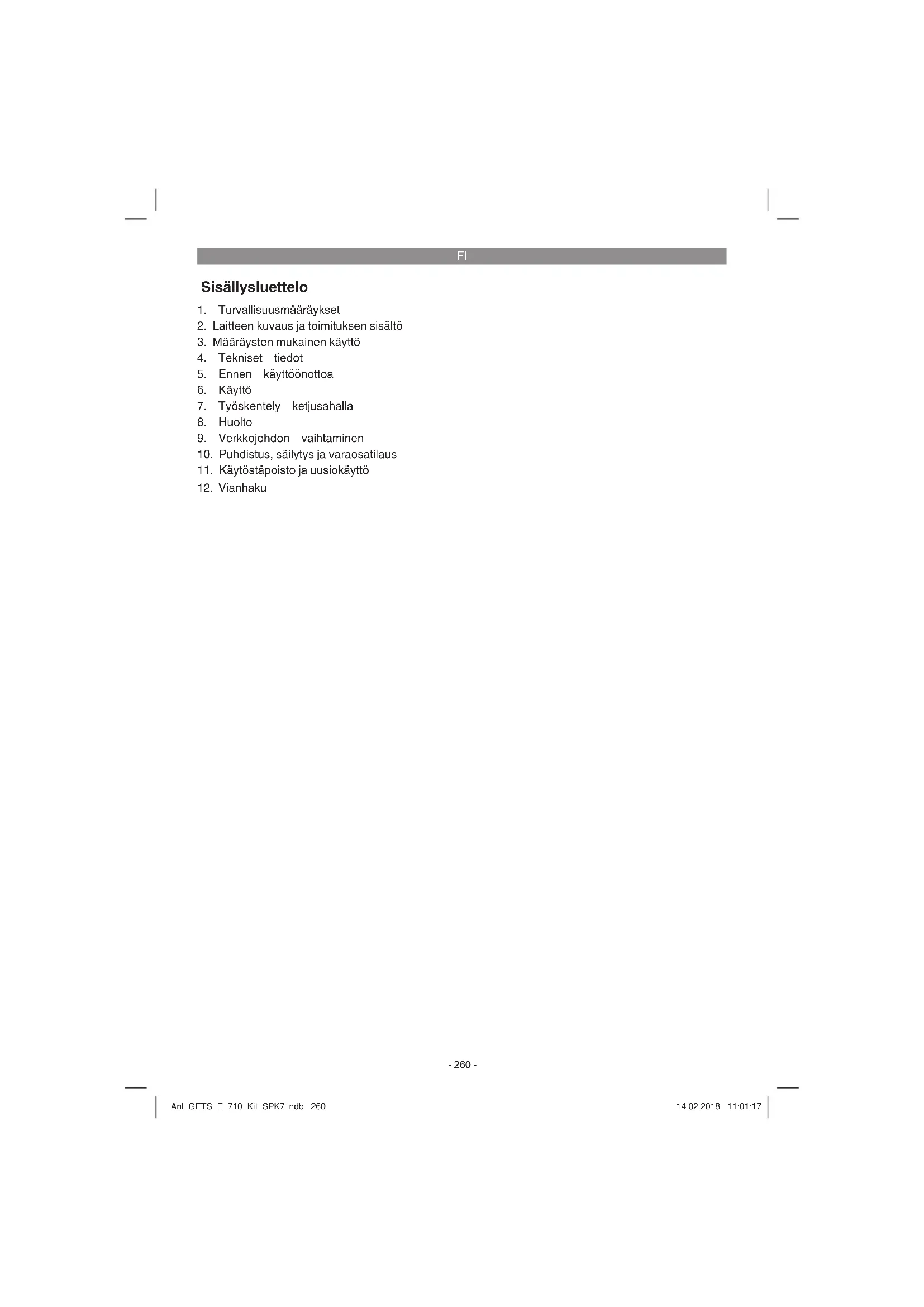

KÄYTTÖOHJE GETS-E 710 Gardol

1. Turvallisuusmääräykset

2. Laitteen kuvaus ja toimituksen sisältö

3. Määräysten mukainen käyttö

5. Ennen käyttöönottoa

7. Työskentely ketjusahalla

9. Verkkojohdon vaihtaminen

10. Puhdistus, säilytys ja varaosatilaus

11. Käytöstäpoisto ja uusiokäyttö

Vaara! Laitteita käytettäessä tulee noudattaa tiettyjä turvallisuusvarotoimia tapaturmien ja vaurioiden välttämiseksi. Lue sen vuoksi tämä käyttöohje / nämä turvallisuusmääräykset huolellisesti läpi. Säilytä ne hyvin, jotta niissä olevat tiedot ovat myöhemminkin milloin vain käytettävissäsi. Jos luovutat laitteen muille henkilöille, ole hyvä ja anna heille myös tämä käyttöohje / nämä turval- lisuusmääräykset laitteen mukana. Emme ota mitään vastuuta tapaturmista tai vaurioista, jotka ovat aiheutuneet tämän käyttöohjeen tai turvalli- suusohjeiden noudattamisen laiminlyönnistä.

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät oheistetusta vihkosesta. Vaara! Lue kaikki turvallisuusmääräykset ja ohjeet. Jos turvallisuusmääräyksiä tai muita ohjeita ei noudateta, saattaa tästä aiheutua sähköiskuja, tulipaloja ja/tai vaikeita vammoja. Säilytä kaikki turvallisuusmääräykset ja ohjeet myöhempää tarvetta varten. Tätä laitetta ei ole tarkoitettu sellaisten henkilöi- den (myöskään lasten) käytettäväksi, joiden fyysi- set, aistiperäiset tai henkiset kyvyt ovat rajoitetut, tai joilla ei ole käyttöön tarvittavaa kokemusta ja/ tai taitoja. Lapsia tulee valvoa, jotta he eivät mis- sään tapauksessa voi leikkiä laitteella. Laitteessa olevien merkkien selitys (kuva 23):

2. Suojaa laitetta sateelta tai kosteudelta!

3. Varo alasputoavia ja poissinkoutuvia kappa-

4. Säilytä välimatka.

5. Lue käyttöohje ennen käyttöönottoa!

6. Käytä silmä-/ pää- ja kuulosuojuksia!

7. Käytä suojakäsineitä!

8. Käytä tukevia jalkineita!

9. Irroita pistoke heti sähköverkosta, jos johto

vahingoittuu tai se katkaistaan

10. Sähköisku on hengenvaarallinen. Välimatkan

sähköjohtoihin tulee olla vähintään 10 m!

11. Ketjun kulkusuunta ja ketjun hampaiden su-

12. Suurin leikkauspituus/ketjunnopeus

2. Laitteen kuvaus ja toimituksen

2.1 Laitteen kuvaus (kuva 1)

2. Päälle-/pois-katkaisin

3. Käynnistyksenesto

5. Kantohihna turvavapautuksella

10. Ylempi vetoputki moottorikotelon kera

13. Teräkiskon suojus

14. Vetoputken jatko-osa

15. Lannevyö laitteen pidikkeellä

2.2 Toimituksen sisältö

Tarkasta tässä kuvatun toimitusselostuksen avul- la, että tuote on täysimääräinen. Jos osia puuttuu, ota viimeistään 5. arkipäivänä oston jälkeen yhteyttä asiakaspalveluumme tai siihen myyn- tipisteeseen, josta olet ostanut laitteen, ja esitä vastaava ostotosite. Huomioi tässä myös tämän ohjekirjan lopussa olevat asiakaspalveluohjeet ja takuusuoritustaulukko.

Avaa pakkaus ja ota laite varovasti pakkauk- sesta.

Poista pakkausmateiriaalit sekä pakkaus- ja kuljetusvarmistukset (mikäli käytetty).

Tarkasta, onko toimitus täysilukuinen.

Tarksta, onko laitteessa ja varusteissa kulje- tusvaurioita.

Säilytä pakkaus, mikäli mahdollista, takuua- jan loppuun saakka. Vaara! Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovi- pusseilla, kelmuilla tai pienillä osilla! Niistä uhkaa nielaisu- ja tukehtumisvaara!

Alkuperäiskäyttöohje

3. Määräysten mukainen käyttö

Vetovarrella varustettu ketjusaha on tarkoitettu puiden karsintatöihin. Se ei sovi laajamittaisiin sahaustöihin tai puiden kaatamiseen, eikä my- öskään muiden materiaalien kuin puun sahaami- seen. Konetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän ylittävä käyttö ei ole määräysten mukaista. Kaikista tästä aiheu- tuvista vahingoista tai loukkaantumisista on vas- tuussa laitteen omistaja/käyttäjä eikä suinkaan sen valmistaja. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu ja valmistettu käytettäväksi pienteol- lisuus- tai teollisuustarkoituksiin. Emme siksi ota mitään vastuuta vaurioista, jos laitetta käytetään pienteollisuus-, käsityöläis- tai teollisuustyöpaiko- illa tai näihin verrattavissa olevissa toimissa.

Vaara! Melu ja tärinä Melu- ja tärinäarvot on mitattu standardin EN ISO 11680-1 mukaisesti. Äänen painetaso L

taattu .................... 106 dB(A) Käytä kuulosuojuksia. Melu saattaa aiheuttaa kuulon menetyksen. Tärinän kokonaisarvot (vektorisumma kolmesta suunnasta) mitattu standardin EN ISO 11680-1 mukaisesti. Kahva rasituksessa Tärinänpäästöarvo a

Ilmoitettu tärinän päästöarvo on mitattu normite- tun koestusmenetelmän avulla ja se saattaa muuttua, riippuen sähkötyökalun käyttötavasta ja olosuhteista, ja poikkeustapauksissa ylittää annetun arvon. Annettua tärinänpäästöarvoa voidaan käyttää vertailutarkoituksiin verrattaessa yhtä sähkötyöka- lua toiseen samantyyppiseen työkaluun. Ilomoitettua tärinänpäästöarvoa voidaan myös käyttää hyväksi laadittaessa päästöjen vaikutuk- sen alustavaa arviointia. Rajoita melunpäästöt ja tärinä mahdollisim- man vähäisiksi!

Käytä ainoastaan moitteettomia laitteita.

Huolla ja puhdista laite säännöllisesti.

Sovita työskentelytapasi laitteen mukaiseksi.

Älä ylikuormita laitetta.

Tarkastuta laite aina tarvittaessa.

Sammuta laite, kun sitä ei käytetä.

Käytä suojakäsineitä. Huomio! Jäämäriskit Silloinkin, kun käytät tätä sähkötyökalua määräysten mukaisesti, jää jäljelle aina tietty jäämäriski. Tämän sähkötyökalun raken- teesta ja mallista riippuen saattaa esiintyä seuraavia vaaroja:

1. keuhkovaurioita, ellei käytetä sopivaa pöly-

2. kuulovaurioita, ellei käytetä soveliaita kuulo-

3. terveydellisiä haittoja, jotka aiheutuvat käden-

käsivarren tärinästä, jos laitetta käytetään pitemmän aikaa tai sitä ei käsitellä ja huolleta määräysten mukaisesti. Anl_GETS_E_710_Kit_SPK7.indb 262Anl_GETS_E_710_Kit_SPK7.indb 262 14.02.2018 11:01:1714.02.2018 11:01:17FI

5. Ennen käyttöönottoa

Tarkistakaa ennen käyttöönottoa, että tyyppikilven tiedot täsmäävät verkkotietojen kanssa. Varoitus! Vetäkää aina vahvavirtapistoke pistorasiasta, ennen kuin suoritatte laitteen säätöjä. Varoitus! Liitä ketjusaha sähköverkkoon vasta sitten, kun se on koottu täydellisesti ja ketjun- kireys on säädetty. Käytä aina suojakäsineitä käsitellessäsi ketjusahaa, jotta vältät loukkaantu- misen. Ota kaikki osat huolellisesti pakkauksesta ja tar- kasta, että ne ovat täysilukuiset (kuva 1).

5.1 Vetoputken kokoaminen (kuva 2)

Työnnä ylempi vetoputki liitoskappaleeseen. Huolehdi siitä, että jousipultti (kohta L) napsahtaa kiinni sille tarkoitettuun liitoskappaleen reikään (kohta M). Kiristä sitten tähtikantaruuvi (F) jälleen tiukkaan.

5.2 Teräkiskon ja teräketjun asennus

Irrota ketjupyörän suojuksen kiinnitysruuvi (kuva 3).

Ota ketjupyörän suojus pois.

Pane ketju kuvan mukaisesti teräkiskon ym- päri kiertävään uraan (kuva 4/kohta A).

Pane teräkisko ja ketju kuvan mukaisesti ketjusahan istukkaan (kuva 5). Vie siinä ketju rällin (kuva 5 / kohta B) ympäri.

Pane ketjupyörän suojus paikalleen ja kiinnitä se kiinnitysruuvilla käsilujaan (kuva 6 / kohta C). Huomio! Kiristä kiinnitysruuvi vasta ketjunkirey- den säädön (katso kohtaa 5.3) jälkeen lopullisesti kiinni.

5.3 Teräketjun kiristys

Varoitus! Ennen tarkistusta ja säätötoimia irroita aina verkkopistoke. Käytä aina suojakäsineitä käsitellessäsi ketjusahaa, jotta vältät loukkaantu- misen.

Löysennä ketjupyörän suojuksen kiinnitysru- uvia muutama kierros (kuva 3).

Säädä ketjun kireys ketjun kiristysruuvilla (kuva 7 / kohta D). Kierto oikealle lisää ketjun kireyttä, kierto vasemmalle vähentää ketjun kireyttä. Teräketju on kiristetty oikein, kun sitä voi nostaa teräkiskon keskikohdalta n. 2 mm:n verran (kuva 8).

Kiristä ketjupyörän suojuksen kiinnitysruuvi (kuva 6). Huomio! Kaikkien ketjunnivelten tulee olla kun- nollisesti teräkiskon ohjausurassa. Ohjeita ketjun kiristämiseen: Teräketjun tulee olla kiristetty oikein, jotta turval- linen käyttö on taattu. Tunnistat parhaan kirey- den siitä, että teräketjua voi nostaa teräkiskon keskikohdalla 2 mm:n verran. Koska teräketju kuumenee sahattaessa ja siksi ketjun pituus mu- uttuu, tarkasta ketjun kireys vähintään 10 minuutin väliajoin ja korjaa säätöä tarvittaessa. Tämä on erityisen tärkeää uusien teräketjujen kohdalla. Löysennä teräketjua lopetettuasi työskentelyn, koska se lyhenee jäähtyessään. Täten estät ket- jun vahingoittumisen.

5.4 Teräketjun voitelu

Varoitus! Ennen tarkistusta ja säätötoimia irroita aina verkkopistoke. Käytä aina suojakäsineitä käsitellessäsi ketjusahaa, jotta vältät loukkaantu- misen. Viite! Alä koskaan käytä ketjua ilman teräketjuöl- jyä! Ketjusahan käyttö ilman teräketjuöljyä tai jos öljymäärä on minimi-merkin alapuolella aiheuttaa ketjusahan vahingoittumisen! Viite! Ota huomioon lämpötilaolosuhteet: Eri ympäristölämpötilat vaativat voiteluaineita, joiden viskositeetit poikkeavat suuresti toisistaan. Alhai- sissa lämpötiloissa tarvitset ohutjuoksuisia öljyjä (alhainen viskositeetti), jotta syntyvä voitelukerros on riittävä. Jos käytät samaa öljyä kesällä, niin se olisi jo korkeampien lämpötilojen vuoksi paljon juoksevampaa. Tällöin voitelukalvo saattaa erve- tä, ketju kuumenee liikaa ja saattaa vahingoittua. Sen lisäksi voiteluöljy palaa ja aiheuttaa tarpee- tonta ilmansaastumista. Öljysäiliön täyttäminen (kuva 9-10):

Puhdista öljysäiliön kannen (kohta 21) ympä- ristö ja avaa kansi sitten.

Täytä säiliö (kohta 20) teräketjuöljyllä. Huo- lehdi siitä, ettei säiliöön pääse likaa, joka saattaa tukkia öljysuuttimen.

5.5. Tukikahvan säätö (kuva 11) a) Tukikahvan kallistuskulman säätö Avaa (a) lukitus (F). Säädä tukikahva (8) haluamaasi kallis- tuskulmaan. Kiristä (b) lukitus (F). b) Tukikahvan siirto Avaa (a) lukitus (F) ja työnnä tukikahva (8) haluamaasi kohtaan. Kiristä (b) lukitus (F).

5.6 Vetoputken pidentäminen

Avaa suojapeite (kuva 12/nro 1)

Huomioi johdatusuran (kuva 12/kohta R) ase- ma ja työnnä vetoputken jatko-osa (14) sen istukkaan.

Lukitse vetoputken jatko-osa paikalleen siten, että käännät sitä 90° myötäpäivään, kunnes kuulet „napsahduksen“ (kuva 13).

Vetoputken jatko-osan irrottamiseksi käännä lukituspyörää (kuva 14/kohta S) taaksepäin ja samanaikaisesti vetoputken jatko-osaa 90° vastapäivään (kuva 14). Sulje istukka suoja- peitteellä. Viite: Käytä vetoputken jatko-osaa vain yhdessä lannevyön (kuva 1/nro 15, ks. kohta 6.2) kanssa.

Noudata lakimääräisiä meluntorjuntamääräyksiä, jotka saattavat vaihdella paikkakunnittain.

6.1 Olkahihnan käyttö

Huomio! Käytä työskennellessäsi aina olkahih- naa. Sammuta laite aina ennen kuin irrotat olka- hihnan. Muuten uhkaa tapaturman vaara.

1. Koukkaa karabiinikoukku (kuva 15/kohta T)

hihnan pidikkeeseen.

2. Pane olkahihna olkapääsi ylitse.

3. Säädä hihnan pituus niin, että hihnan pidike

on lantion korkeudella. Viite: Olkahihna on varustettu turvavapautuksella (kuva 15/kohta U), jonka avulla voit esim. hätätilassa irrottaa olkahihnan nopeasti koneesta. Vedä sitä varten turvavapautus (U) alaspäin.

6.2 Lannevyön käyttö (kuva 16)

Vetoputken jatko-osan turvallista käyttöä varten tarvitaan laitteen pidikkeellä varustettu lannevyö. Pane lannevyö lantiosi ympäri ja säädä se niin, että se on lujasti paikallaan. Voit tukea vetoputken jatko-osaa laitteen pidikkeeseen. 6.3. Vetoputken säätö (kuva 17)

1. Avaa (a) vetoputken lukitus (7).

2. Vedä ylempää vetoputkea niin paljon ulos

kuin mitä tarvitaan työskentelykorkeutta var- ten.

3. Sulje (b) vetoputken lukitus (7) jälleen.

6.4 Liittäminen virtaverkkoon

Liitä verkkojohto soveliaaseen jatkojohtoon. Tarkasta, että jatkojohto on riittävän paksu ketjusahan teholle.

Varmista jatkojohto kuvan 18 mukaisesti vetovoimien ja epähuomiossa tapahtuneen irrottamisen varalta.

Liitä jatkojohto määräysten mukaisesti asen- nettuun suojakontaktilla varustettuun pistora- siaan. Suosittelemme kirkasvärisen (punaisen tai keltaisen) johdon käyttöä. Se vähentää vaaraa vahingoittaa johtoa epähuomiossa ketjusahalla.

6.5 Päälle-/pois-kytkentä

Pitele ketjusahaa molemmin käsin kahvoista (peukalo tukikahvan alapuolella).

Paina käynnistyssulkua (kuva 19/kohta 3) ja pidä se alaspainettuna.

Käynnistä ketjusaha päälle-/pois-katkaisi- mella (kuva 19/kohta 2). Sitten voit päästää käynnistyssulun jälleen irti. Sammutus Päästä päälle-/pois-katkaisin (kuva 19/kohta 2) jälleen irti. Irrota verkkopistoke aina kun keskeytät työskentelyn. Anl_GETS_E_710_Kit_SPK7.indb 264Anl_GETS_E_710_Kit_SPK7.indb 264 14.02.2018 11:01:1814.02.2018 11:01:18FI

7. Työskentely ketjusahalla

Valmistelu Tarkasta ennen joka käyttöä sekä mahdollisen va- hingoittumisen sattuessa seuraavat kohdat, jotta voit työskennellä turvallisesti: Ketjusahan kunto Tarkasta ennen työhön ryhtymistä, onko ketjusa- han kotelossa, verkkojohdossa, teräketjussa tai taräketjukiskossa vaurioita. Älä koskaan ryhdy käyttämään ilmeisesti vahingoittunutta laitetta. - Tapaturman vaara! Öljysäiliö Öljysäiliön täyttömäärä. Tarkasta myös työn aika- na, että käytettävissä on aina riittävästi öljyä. Älä koskaan käytä sahaa, jos siinä ei ole öljyä tai jos öljymäärä on laskenut alle min-merkin, jotta vältät ketjusahan vahingoittumisen. Yksi täyttö riittää keskimäärin 10 minuutin ajaksi, riippuen tauoista ja rasituksesta. Teräketju Teräketjun kireys, leikkausterien kunto. Mitä terävämpi teräketju on, sitä helpommin ja valvo- tummin voit käyttää ketjusahaa. Sama koskee myös ketjun kireyttä. Tarkasta ketjun kireys myös työn aikana korkeintaan 10 minuutin välein, jotta työskentelet turvallisemmin! Erityisesti uusilla teräketjuilla on taipumusta venyä enemmän. Suojavaatetus Käytä ehdottomasti tarkoituksenmukaista, varta- loa myötäilevää suojavaatetusta, kuten leikkaus- suojahousuja, käsineitä ja turvajalkineita. Kuulosuojukset ja suojalasit. Käytä suojakypärää, jossa on integroidut kuulo- ja kasvosuojat. Se suojaa alas putoavilta oksilta ja takaisin piiskautuvilta latvuksilta. Turvallinen työskentely

Turvallisen työskentelyn varmistamiseksi on suurin sallittu työskentelykulma 60°.

Älä koskaan seiso sahattavan oksan alla.

Ole varovainen sahatessasi kireälle taipuneita oksia ja halkeilevaa puuta.

Putoavat oksat ja poissinkoutuvat puunpalat aiheuttavat tapaturman vaaran!

Konetta käytettäessä tulee muut henkilöt sekä eläimet pitää poissa vaara-alueelta.

Laitetta ei ole suojattu suurjännitejohtoihin koskemisesta aiheutuvia sähköiskuja vasta- an. Säilytä aina vähintään 10 m välimatka jännitteellisiin johtoihin. Sähköiskusta uhkaa hengenvaara!

Seiso rinteessä aina sahattavan oksan yläpuolella tai sivulla.

Pidä laitetta mahdollisimman lähellä vartaloa. Silloin tasapainosi säilyy parhaiten. Sahaustekniikat

Pidä sahaa oksia karsiessasi kork. 60° kul- massa vaakasuoraan nähden, jotta putoava oksa ei voi osua sinuun (kuva 22).

Karsi ensimmäiseksi puun alemmat oksat. Se helpottaa karsittujen oksien alasputoamista.

Leikkauksen päättyessä sahan käyttäjään kohdistuva paino nousee äkillisesti, koska sa- haa ei enää tueta oksaan. Tässä uhkaa sahan hallinnan menettäminen.

Vedä saha leikkauksesta pois vain sahan- terän käydessä. Täten vältetään sen juuttumi- nen kiinni.

Älä sahaa teräkiskon kärjellä.

Älä sahaa oksantyven pullistumaan. Se estäi- si puun oksantyngän paranemisen. Pienempien oksien karsiminen (kuva 20): Aseta sahan vastepinta oksaa vasten. Sillä vältät sahan äkilliset liikkeet sahaamisen alussa. Vedä saha kevyesti painaen ylhäältä alas oksan läpi. Suurempien ja pitempien oksien karsiminen (kuva 21): Tee paksumpiin oksiin kevennysleikkaus. Sahaa ensin teräkiskon yläreunalla alhaalta ylöspäin 1/3 oksan halkaisijasta (a). Sahaa sitten teräkiskon alareunalla ylhäältä alaspäin ensimmä- iseen leikkaukseen (b). Sahaa pitemmät oksat useina osina poikki, jotta voit hallita niiden putoamisen. Takapotku Takapotkulla tarkoitetaan käyvän ketjusahan äkillistä ylös- ja taaksepäin sinkoutumista. Syynä on useimmiten työstökappaleeseen koskettami- nen teräkiskon kärjellä tai teräketjun juuttuminen kiinni. Takapotkussa esiintyy yllättävän suuria voimia. Siksi ketjusaha reagoi useimmiten hallitsemat- tomasti. Seurauksena on usein erittäin vaikeita vammoja käyttäjälle tai läsnäolijoille. Takapotkun vaara on suurimmillaan, kun asetat sahan työhön teräkiskon kärjellä, koska vipuvaikutus on siinä voimakkain. Aseta saha siksi aina mahdollisim- man laakeasti sahauskohtaan. Anl_GETS_E_710_Kit_SPK7.indb 265Anl_GETS_E_710_Kit_SPK7.indb 265 14.02.2018 11:01:1814.02.2018 11:01:18FI

Huolehdi aina ketjun oikeasta kireydestä!

Käytä vain moitteettomia ketjusahoja!

Käytä työskennellessäsi vain määräysten mu- kaisesti teroitettua teräketjua!

Älä koskaan sahaa teräkiskon yläreunalla tai kärjellä!

Pidä ketjusahasta aina tukevasti molemmin käsin kiinni! Jännitteisen puun sahaaminen Jännitteisen puun sahaamisessa tulee olla eri- tyisen varovainen! Jännitteellinen puu, jonka jän- nitys laukeaa sahauksessa, käyttäytyy toisinaan täysin hallitsemattomasti. Tästä voi seurata erittä- in vaikeita vammoja tai kuolema. Vain koulutetut ammattihenkilöt saavat suorittaa tällaisia töitä.

8.1 Teräketjun ja teräkiskon vaihto

Teräkisko täytyy vaihtaa uuteen, kun teräkiskon ohjausura on kulunut loppuun. Toimi tässä samoin kuin luvussa „Teräkiskon ja teräketjun asennus“! Viite: Käytä teräkiskoa „Oregon 084LNEA041“ ainoa- staan yhdessä sahanketjun „Oregon 90JG033X“ tai „90PX033X“ kanssa ja teräkiskoa „Oregon 080NDEA041“ ainoastaan sahanketjun „Oregon 91P033X“ kanssa.

8.2 Automaattisen ketjuvoitelun tarkastus

Tarkasta säännöllisin väliajoin automaattisen ketjunvoitelun toiminta, jotta ehkäiset ylikuume- nemisen ja siihen liittyvän teräkiskon ja teräketjun vahingoittumisen. Tätä varten kohdista teräkiskon kärki sileää pintaa (lautaa, sahattua puunrun- koa) päin ja anna ketjusahan käydä. Jos tässä esiintyy paksuuntuva öljyjälki, niin automaattinen ketjunvoitelu toimii moitteettomasti. Jos selvää öljyjälkeä ei havaita, lue vastaavat ohjeet luvusta „Häiriönpoisto“! Jos nämäkään ohjeet eivät auta, käänny asiakaspalvelumme tai yhtä pätevän kor- jaamon puoleen. Huomio! Älä kosketa tässä pintaa. Säilytä riittävä turvallisuusvälimatka (n. 20 cm)

8.3 Teräketjun teroittaminen

Voit työskennellä ketjusahalla tehokkaasti vain kun teräketju on hyväkuntoinen ja terävä. Se vä- hentää myös takapotkujen vaaraa. Teräkdetju vo- idaan teroittaa jokaisessa alan ammattiliikkeessä. Älä yritä teroittaa teräketjua itse, jos sinulla ei ole sopivia työkaluja ja riittävää kokemusta tässä asiassa.

9. Verkkojohdon vaihtaminen

Vaara! Kun tämän laitteen verkkojohto vahingoittuu sen on korvattava joko valmistaja tai hänen asiakas-, huolto- ja varaosapalvelunsa tai vastaavan pä- tevyyden omaava henkilö, jotta vaaratilanteita ei pääse syntymään.

10. Puhdistus, säilytys ja

varaosatilaus Suorita puhdistus- ja huoltotoimet ennen laitteen varastoimista.

Puhdista säännöllisin väliajoin kiristysme- kanismi siten, että puhallat sen paineilmalla puhtaaksi tai harjaat lian pois. Älä käytä puh- distukseen työkaluja.

Pidä kahvat öljyttöminä, jotta otteesi on aina pitävä.

Puhdista laite tarvittaessa kostealla liinalla ja tarvittaessa miedolla astianpesuaineella. Vaara!

Irroita verkkopistoke ennen joka puhdistusta.

Älä missään tapauksessa upota laitetta puh- distusta varten veteen tai muihin nesteisiin. 10.2. Säilytys

Poista ketjuöljy säiliöstä, jos ketjusahaa ei käytetä pitempään aikaan. Pane teräketju ja teräkisko lyhyeksi aikaa öljykylpyyn ja kiedo ne sen jälkeen öljypaperiin.

Säilytä laite ja sen varusteet valolta, kosteu- delta ja pakkaselta suojatussa tilassa poissa lasten ulottuvilta. Optimaalinen säilytyslämpö- tila on 5 °C ja 30 °C välillä. Anl_GETS_E_710_Kit_SPK7.indb 266Anl_GETS_E_710_Kit_SPK7.indb 266 14.02.2018 11:01:1814.02.2018 11:01:18FI

Varaosia tilatessasi anna seuraavat tiedot:

Laitteen tuotenumero

Laitteen tunnusnumero

Tarvittavan varaosan varaosanumero. Ajankohtaiset hinnat ja muut tiedot löydät osoit- teesta www.isc-gmbh.info

11. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta välte- tään kuljetusvauriot. Tämä pakkaus on raaka-ai- netta ja sitä voi siksi käyttää uudelleen tai sen voi toimittaa kierrätyksen kautta takaisin raaka-aine- kiertoon. Laite ja sen varusteet on valmistettu eri materiaaleista, kuten esim. metallista ja muoveis- ta. Vialliset laitteet eivät kuulu kotitalousjätteisiin. Laite tulee toimittaa asianmukaiseen keräyspis- teeseen ammattitaitoista hävittämistä varten. Jos et tiedä, missä on tällainen keräyspiste, tiedustele asiaa kuntasi hallinnosta. Anl_GETS_E_710_Kit_SPK7.indb 267Anl_GETS_E_710_Kit_SPK7.indb 267 14.02.2018 11:01:1814.02.2018 11:01:18FI

Varo! Ennen vianhakua sammuta laite ja irroita verkkopistoke. Seuraavasta taulukosta löydät vikojen ominaisuuksia ja miten ne voi poistaa, jos koneesei ei työskentele kunnolla. Jos et voi löytää ja poistaa ongelmaasi näillä ohjeilla, käänny teknisen asiakaspalvelun puole- en. Syy Häiriö Poisto Ketjusaha ei toimi - Ei virtaa - Pistorasiassa vika - Virran jatkojohto vahingoittunut - Varoke viallinen - Tarkasta sähköliitäntä. - Kokeile muita virranlähteitä, vaihda tarvittaessa - Tarkasta johto, vaihda tarvitessa uuteen - Vaihda varoke Ketjusaha toimii pätkittäin - Ulkoinen löysä kontakti - Sisäinen löysä kontakti - Päälle-/pois-katkaisin - Ota yhteyttä ammattikorjaamoon - Ota yhteyttä ammattikorjaamoon - Ota yhteyttä ammattikorjaamoon Teräketju kuiva - Ei öljyä säiliössä - Öljysäiliön tulpan ilmanvaihto tuk- keutunut - Öljyn vuotokanava tukkeutunut - Täytä lisää öljyä - Puhdista öljytankin tulppa - Avaa öljyn poisvirtauskanava Ketju/ohjauskisko kuuma - Ei öljyä säiliössä - Öljysäiliön tulpan ilmanvaihto tuk- keutunut - Öljyn vuotokanava tukkeutunut - Ketju tylstynyt - Ketju liian kireällä - Täytä lisää öljyä - Puhdista öljytankin tulppa - Avaa öljyn poisvirtauskanava - Anna teroittaa ketju tai vaihda uu- teen - Tarkasta ketjun kireys Ketjusaha nykii, tärisee tai ei sahaa oikein. - Ketjunkireys liian löysällä - Ketju tylstynyt - Ketju on kulunut loppuun - Teränhampaat näyttävät väärään suuntaan - Säädä ketjunjännite - Anna teroittaa ketju tai vaihda uu- teen - Vaihda ketju uuteen - Asenna teräketju uudelleen ham- paat oikeaan suuntaan Anl_GETS_E_710_Kit_SPK7.indb 268Anl_GETS_E_710_Kit_SPK7.indb 268 14.02.2018 11:01:1814.02.2018 11:01:18FI

Koskee ainoastaan EU-maita Älä heitä sähkötyökaluja kotitalousjätteisiin! Euroopan direktiivin 2012/19/EY loppuunkäytetyistä sähkö- ja elektronisista laitteista ja sen kansallisek- si laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystä- välliseen kierrätykseen. Kierrätysvaihtoehto takaisinlähetykselle: Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten luovuttaa myös keräyspisteeseen, joka suorittaa sen käytöstäpoiston kansallisten kierrätystalous- ja jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske käytettyihin laitteisiin liitettyjä lisävarusteita ja apu- välineitä, joissa ei ole sähköosia. Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopiointi tai muu monis- taminen on sallittu ainoastaan iSC GmbH:n nimenomaisella luvalla. Oikeus teknisiin muutoksiin pidätetään Anl_GETS_E_710_Kit_SPK7.indb 269Anl_GETS_E_710_Kit_SPK7.indb 269 14.02.2018 11:01:1814.02.2018 11:01:18FI

Asiakaspalvelutiedot Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kump- paneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalve- lut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset. Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina. Laji Esimerkki Kuluvat osat* teräketju, teräkisko Käyttömateriaali / käyttöosat* ketjusahaöljy Puuttuvat osat

• ei välttämättä kuulu toimitukseen! Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www. isc-gmbh.info. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin kysymyksiin:

Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?

Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?

Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)? Kuvaa tätä toimintavirhettä. Anl_GETS_E_710_Kit_SPK7.indb 270Anl_GETS_E_710_Kit_SPK7.indb 270 14.02.2018 11:01:1814.02.2018 11:01:18FI

Takuutodistus Arvoisa asiakas, tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua ottamaan yhteyttä tekniseen asia- kaspalveluumme käyttäen tässä takuukortissa annettua osoitetta, tai siihen myyntipisteeseen, josta olet laitteen ostanut. Takuuvaateiden esittämistä koskevat seuraavat määräykset:

1. Nämä takuuehdot koskevat ainoastaan kuluttajia, ts. luonnollisia henkilöitä, jotka eivät käytä tätä

tuotetta sen enempää pienteollisessa kuin muussakaan itsenäisessä ammatinharjoituksessa. Nämä takuuehdot säätelevät täydentäviä takuusuorituksia, jotka allamainittu valmistaja lupaa uusien laitteidensa ostajille lakimääräisen takuun lisäksi. Ne eivät vaikuta lakimääräisiin takuusuoritus- vaateisiisi millään tavalla. Takuumme on sinulle maksuton.

2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen

puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheistä, ja se on rajattu valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uu- della. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsi- työläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrat- tavissa oleva rasitus.

3. Antamamme takuu ei kata näitä vaurioita:

- laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asi- antuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai laitteen altistamista epänormaaleille ympäristöolosuhteille tai puutteellisesta hoidosta ja huollosta. - laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä (esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käy- töstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot). - laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta tai muuten tavallisesta kulumisesta.

4. Takuuajan kesto on 60 kuukautta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää en-

nen takuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan pitenemiseen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uu- delleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.

5. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.isc-gmbh.info. Pidä uuden

laitteesi ostotosite tai muu ostonäyttö valmiina. Ilman vastaavia tositteita tai tyyppikilpeä meille lähe- tettyjen laitteiden osalta takuuvaateet on suljettu pois, koska mahdollisuudet laitteen tunnistamiseen puuttuvat. Mikäli takuumme kattaa laitteen vian, asiakkaalle toimitetaan korjattu tai uusi laite viipy- mättä. Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on selostettu tämän käyttöohjeen asiakaspalvelutiedoissa. Anl_GETS_E_710_Kit_SPK7.indb 271Anl_GETS_E_710_Kit_SPK7.indb 271 14.02.2018 11:01:1914.02.2018 11:01:19EE
