NAUDOJIMO INSTRUKCIJA GETS-E 710 Gardol

LT Originali naudojimo instrukcija Stiebinis elektrinis genėtuvas

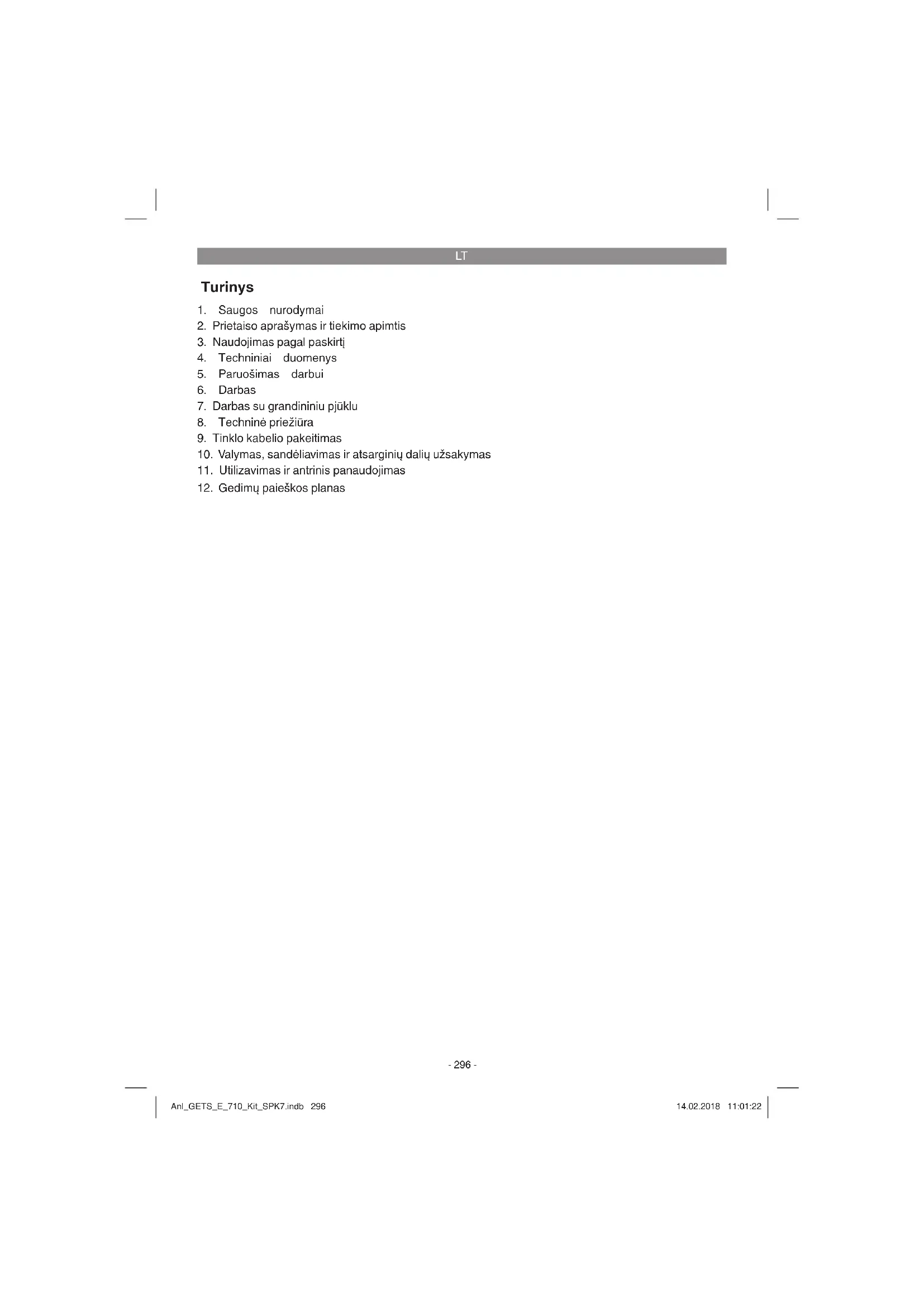

1. Saugos nurodymai
2. Prietaiso aprašymas ir tiekimo apimtis
3. Naudojimas pagal paskirtj
4. Techniniai duomenys
5. Paruošimas darbui
6. Darbas
7. Darbas su grandininiu pjūklu
8. Techninė priežiūra
9. Tinklo kabelio pakeitimas
10. Valymas, sandėliavimas ir atsarginių dalių užsakymas
11. Utilizavimas ir antrinis panaudojimas
12. Gedimų paieškos planas

LT

Pavojus!

Naudodami prietaisus, būtinai laikykitės kai kurių saugumo taisyklių – nesusižalosite ir nepatirsite nuostolių. Todėl atidžiai perskaitykite šią naudojimo ir saugos instrukciją. Kruopščiai ją saugokite, kad visada galėtumėte pasinaudoti informacija. Jei prietaisą perduodate kitiems asmenims, kartu perduokite ir šią naudojimo ir saugos instrukciją. Neatsakome už nelaimingus atsitikimus ar žalą, patirtą nesilaikant instrukcijos ir saugos nurodymų.

1. Saugos nurodymai

Atitinkamus saugos nurodymus rasite pridedamo-je knygelėje.

Pavojus!

Perskaitykite visus saugos nurodymus. Nesilaikydami saugos nurodymų galite gauti elektros smūgį, sukelti gaisrą arba sunkiai susižaloti.

Visus saugos nurodymus išsaugokite ateičiai.

Šiuo prietaisu negali naudotis asmenys (jskaitant vaikus) su ribotais fi ziniais, jutiminiais ir protiniais gebėjimais bei tie asmenys, kurie neturi patirties ir (arba) nežino, kaip juo naudotis. Reikia prižiūrėti, kad vaikai nežaistų su prietaisu.

Ant prietaiso esančių simbolių paaiškinimas (23 pav.):

1. |spėjimas!
2. Prietaisą saugoti nuo lietaus ar drègmès!
3. Atsižvelgti į dalis, kurios gali nukristi ir būti nusviestos.
4. Laikytis atstumo.
5. Prieš jjungimą perskaityti naudojimo instrukciją!
6. Dévèti akių, galvos apsaugą ir ausines!
7. Mūvėti apsauginėmis pirštinėmis!
8. Avėti tvirtą avalynę!
9. Pažeidus ar nutraukus kabelj, kištuką nedelsiant ištraukti iš tinklo!
10. Pavojus gyvybei del elektros šoko. Atstumas iki elektros laidų turi būti bent jau 10 m!
11. Grandinės judėjimo ir grandinės dantų kryptis.
12. Didžiausias pjūvio ilgis arba grandinės greitis.

2. Prietaiso aprašymas ir tiekimo apimtis

2.1 Prietaiso aprašymas (1 pav.)

1. Apsauginis stogelis
2. ljungiklis / išjungiklis
3. Ijungimo blokuotė
4. Tinklo kabelis
5. Nešiojimo diržas su apsauginiu atsegimu
6. Laikymo paviršius
7. Teleskopinio vamzdžio fi ksatorius
8. Papildoma rankena
9. Jungiamoji dalis
10. Viršutinis teleskopinis vamzdis su variklio korpusu
11. Pjūklo juosta
12. Pjūklo grandinė
13. Pjūklo juostos apsauga
14. Teleskopinio vamzdžio pailginimas
15. Juosmens diržas su prietaiso laikikliu

2.2 Tiekimo apimtis

Pagal pristatomos prekės aprašymą patikrinkite, ar gavote visą komplektą. Jeigu trūksta detalių, prašome kreiptis į mūsų aptarnavimo centra arba pardavimo vietą, kurioje įsigijote prietalsą, ne vėliau nei per 5 darbo dienas po prekės įsigijimo ir pateikti galiojanti pirkimo čekį. Kartu prašome atsižvelgti į instrukcijos pabaigoje prie aptarnavimo informacijos pateiktą garantinių paslaugų lentelę.

• Atidarykitepakuotę ir atsargiai išimkite iš jos prietaisą.
• Nuimkite pakavimo medžiagą ir pakuotės bei transportavimo apsaugą (jei yra).
  • Patikrinkite, ar viskas pristatyta.
• Patikrinkite, ar prietaisas ir priedai nepažeisti transportuojant.
• Jei jmanoma, saugokite pakuotę iki garantinio laikotarpio pabaigos.

Pavojus!

Prietaisas ir pakavimo medžiaga – ne vaikų žaislai! Vaikams draudžiama žaisti su plastikiniais maišeliais, folijomis ir smulkiomis dali-mis! Kyla prarijimo ir uždusimo pavojus!

• Originali naudojimo instrukcija
- Saugosnurodymai

LT

3. Naudojimas pagal paskirti

Grandininis pjūklas su teleskopiniu kotu yra skirtas medžių šakoms genėti. Jis nėra skirtas bet kokiems pjovimo darbams ir medžiams kirsti bei kitoms medžiagoms pjauti, pvz., medienai.

Irenginj naudoti tik pagal paskirtj. Bet koks kitas naudojimas yra naudojimas ne pagal paskirtj. Už bet kokj pažeidimą, atsiradusi dėl netinkamo naudojimo, atsako vartotojas arba operatorius, o ne gamintojas.

Atkreipkite dėmesį į tai, kad mūsų prietaisai savo konstrukcija nėra pritaikyti gamybiniam, amatininkiškam ar pramoniniam naudojimui. Mes neprisiimame atsakomybės, jeigu prietaisas naudojamas gamybos, amatų ar pramonės įmonėse bei pagal panašią paskirtį.

4. Techniniai duomenys

Tinklo jtampa: 230 V \~ 50 Hz

Nominalioji galia: 710 W

Pjūklo juostos ilgis: 200 mm

Didžiausias pjūvio ilgis: 180 mm

Grandinės žingsnis: 3/8", 33 dantys

Grandinés plotis: (0,043") 1,1 mm

Grandininės pavaros žvaigždutė: ... 5 dantys, 3/8" Pjovimo greitis esant vardinėms

apsukoms: 13 m/s

Alyvos bako talpa: 110 cm ^2

Neto svoris be juostos ir grandinės: ......4,3 kg

Grandiné: .....Oregon 90JG033X, .....90PX033X, 91P033X

Pjūklo juosta:.... Oregon 084LNEA041, .... 080NDEA041

Apsaugos klasė: ...... 11回

Pavojus!

Triukšmas ir vibracija

Triukšmo ir vibracijos vertės nurodytos pagal EN 11680-1 standartą.

Garso slègio lygis L_pA 93,9 dB(A)

Nesandarumas K_dA .....3 dB

Garso galios lygis L_WA ..... 104,9 dB(A)

Nesandarumas K_WA .....3 dB

Garantuotas garso galios lygis L_WA ..... 106 dB (A)

Nešiokite apsaugą nuo triukšmo.

Dėl triukšmo poveikio galite prarasti klausą.

Bendros svyravimo vertės (trijų krypčių vektorių suma) nurodytos pagal EN ISO 11680-1.

Rankena esant apkrovai

Vibracijos emisijos dydis a_n=1,537 m/s^2

Nestabilumas K = 1,5 m/s ^2

Nurodyta svyravimo emisijos vertė pamatuota, taikant standartizuotus bandymo metodus; ji gali skirtis, atsižvelgiant į elektros įrankio naudojimo būdą, ir išimtiniais atvejais viršyti nurodytają.

Pagal nurodytą svyravimo emisijos vertę galima palyginti vieną elektros įrankį su kitu.

Be to, pagal nurodytą svyravimo emisijos vertę galima atlikti pirminį neįprasto poveikio įvertinimą.

Visiškai sumažinkite triukšmo susidarymą ir vibraciją!

• Naudokite tik nepriekaištingos būklės prietaisus.
• Reguliariai techniškai prižiūrėkite ir valykite prietaisą.
  Savo darbo pobūdj pritaikykite prie prietaiso.
  • Neperkraukiteprietaiso.
  • Jei reikia, leiskite prietaisui atvėsti.
• Išjunkiteprietaisą, kai jis nebenaudojamas.
  • Mūvėkite pirštines.

Atsargiai!

Kiti pavojai

Net naudojant šj elektros įrankį pagal visus reikalavimus, gali kilti kitų pavojų. Galimi pavojai, susiję su elektros įrankio konstrukcija ir specifi kacija, yra šie:

1. kvėpavimo takų dirginimas, jei naudojamas tinkamas respiratorius nuo dulkių;
2. klausos pakitimai, jei nenešiojamos tinkamos ausinės;
3. sveikatos sutrikimai dėl plaštakos ir rankos vibravimo, jei prietaisas naudojamas ilgą laiką arba netinkamai laikomas ir prižiūrimas.

LT

5. Paruošimas darbui

Prieš prijungdami įsitikinkite, kad duomenys ant prietaiso duomenų lentelės sutampa su tinklo duomenimis.

Įspėjimas!

Prieš nustatydami prietaisą, visada ištraukite kištuką.

Įspėjimas! Grandinini pjūklą prie elektros tinklo prijunkite tik tada, kai jis bus visiškai sumontuotas ir kai bus nustatytas grandinės įtempimas. Dirbdami su grandininiu pjūklu, visada mūvėkite apsauginėmis pirštīnėmis – nesusižalosite. Visas dalis atsargiai išpakuokite ir patikrinkite, ar jos visos (1 pav.).

5.1 Teleskopinio vamzdžio sustatymas (2 pav.)

Viršutinį teleskopinį vamzdį prijunkite prie jungiamosios dalies. Atkreipkite dėmesį, kad spyruoklinis varžtas (L pad.) užsifiksuotų numatytoje jungiamosios dalies angoje (M pad.). Paskui tvirtai prisukite žvaigždinius varžtus (F).

5.2. Pjūklo juostos ir grandinės sumontavimas

• Atsukite grandininio rato gaubto tvirtinimo varžta (C) (3 pav.).
  • Grandininio rato gaubtą nuimkite.
  Kaip parodyta, grandinę įstatykite į pjūklo juostos griovelį (4 pav. / A pad.).
  Kaip parodyta, juostą ir grandinę įstatyti į grandininį pjūklą (5 pav.). Grandinę uždėkite ant dantratuko (5 pav. / B pad.).
  Uždėkite grandininio rato gaubtą (6 pav. / C pad.) ir ranka priveržkite jį tvirtinimo varžtu.
  Dėmesio! Tvirtinimo varžtą galutinai prisukti tik nustačius grandinės įtempimą (žr. 5.3 punktą).

5.3. Pjūklo grandinės įtempimas

Démesio! Prieš atlikdami patikrą ir nustatymo darbus, visada ištraukite tinklo kištuką. Norėdami išvengti sužalojimų, dirbdami su grandininiu pjūklu, visada mūvėkite apsaugines pirštines.

• Keliais pasukimais atlaisvinkite grandininio rato gaubto tvirtinimo varžta (3 pav.).

- Grandinę įtempkite grandinės įtempimo varžtu (7 pav. / D pad.). Sukant į dešinę, grandinė įtempiama, sukant į kairę, atlaisvinama. Pjūklo grandinė laikoma teisingai įtempta tada, kai per juostos vidurį ją galima pakelti apie 2 mm (8 pav.).

- Prisukite grandininio rato gaubto tvirtinimo varžta (C) (6 pav.).

Dêmesio! Visi grandinês nareliai turi būti pjūklo juostos kreipimo griovelyje.

Grandinės įtempimo nurodymai:

Norint užtikrinti saugų darbą, pjūklo grandinė turi būti teisingai įtempta. Ji optimaliai įtempta yra tada, kai pjūklo juostos viduryje grandinę galima pakelti apie 2 mm. Kadangi pjūklo grandinė pjovimo metu įkaista ir dėl to pailgėja, ne rečiau kaip kas 10 min. tikrinkite jos įtempimą ir prireikus ją sureguliuokite. Visų pirma tai taikoma naujoms pjūklo grandinėms. Baigę dirbti, pjūklo grandinę atlaisvinkite, nes atvėsusi ji sutrumpėja. Tokiu būdu jos nesugadinsite.

5.4. Pjūklo grandinės tepimas

Dèmesio! Prieš atlikdami patikra ir nustatymo darbus, visada ištraukite tinklo kištuką. Norėdami išvengti sužalojimų, dirbdami su grandininiu pjūklu, visada mūvėkite apsaugines pirštines.

Dêmesio! Draudžiama naudoti be pjūklo grandinės alyvos grandine! Pjūklo grandinė suges, kai grandininiu pjūklu bus dirbama be grandinės alyvos ar kai alyvos kiekis bus žemiau langelio!

Dêmesio! Atkreipti dêmesį į temperatūrą: Skirtingos aplinkos temperatūros reikalauja labai skirtingo klampumo tepimo priemonių. Kai temperatūra žema, reikės skystų alyvų (mažas klampumas), kad pagamintumėte pakankamą tepimo priemonės plėveleę. Jei tą pačią alyvą naudosite vasarą, vien dėl aukštesnių temperatūrų ji taptų dar skystesnė. Dėl to suplyštų tepimo priemonės plėvele, grandinė perkaistų ir sugestų. Be to, tepimo alyva dega ir be reikalo išmetamos žalingos medžiagos.

Alyvos bako pripildymas (9–10 pav.):

• Pjūklo grandinę pastatykite ant lygaus paviršiaus.
• Alyvos bako dangtį (21 pav.) nuvalykite ir tada jį atidarykite.
• I baką (20 pad.) pripilkite pjūklo grandinės tepalo. Nepamirškite, kad i baką patekęs purvas užkimš alyvos purkštuką.
  • Uždarykite alyvos bako dangtelj (21 pad.).

LT

5.5 Papildomos rankenos nustatymas (11 pav.)

a) Nustatykite papildomos rankenos polinkj. Pakelkite (a) fiksatorių (F). Nustatykite norimą papildomos rankenos (8) polinkj. Nuleiskite (b) fi ksatorių (F).

b) Pastumkite papildomą rankeną. Pakelkite (a) fiksatorių (F) ir pastumkite papildomą rankeną (8) i norimą padėtį. Nuleiskite (b) fiksatorių (F).

5.6 Teleskopinio vamzdžio ilginimas

• Atidarykite apsauginj dangtelj (12 pav. / pad. 1)
• Atkreipkite dėmesį i kreipimo griovelio padėtį (12 pav. / R pad.) ir įstatykite teleskopinio vamzdžio pailginimą (14) į laikiklj.
• Norėdami užfiksuoti teleskopinio vamzdžio pailginimą, sukite jį 90° pagal laikrodžio rodyklę, kol išgirsite spragtelėjimą (13 pav.).
• Norédami nuimti teleskopinio vamzdžio pailginimą, fiksatoriaus ratą (14 pav. / S pad.) pasukite atgal, tuo pačiu metu teles-kopinio vamzdžio pailginimą sukite 90° prieš laikrodžio rodyklę (14 pav.). Laikiklj uždenkite apsauginiu dangčiu.

Nuoroda: Teleskopinio vamzdžio pailginimą naudokite tik kartu su juosmens diržu (1 pav. / 15 pad., žr. 6.2 punktą).

6. Darbas

6.1 Ant pečių dedamo diržo pritvirtinimas

Dėmesio! Dirbdami visada užsidėkite ant pečių diržą. Prieš atsisegdami pečių diržą visada išjunkite prietaisą. Galimas susižalojimo pavojus.

1. I diržo laikiklj jsekite karabiną (15 pav./T pad.).
2. Ant pečių užsidėkite pečių diržą.
3. Nustatykite tokj diržo ilgj, kad diržo laikiklis būtų ties klubais.

Nuoroda:

Pečių diržas turi apsauginį atsegimą (15 pav. / U pad.), kurį naudodami, pvz., pavojaus atveju, pečių diržą greitai atsegsite nuo mašinos. Patraukite žemyn apsauginį atsegimą (U).

6.2 Juosmens diržo uždėjimas (16 pav.)

Saugiam teleskopinio vamzdžio pailginimo naudojimui būtina turėti juosmens diržą su prietaiso laikikliu. Juosmens diržą uždėkite ant klubų ir užtikrinkite, kad jis tvirtai laikytųsi. Teleskopinio vamzdžio pailginimą galite atremti į prietaiso laikiklj.

6.3 Teleskopinio vamzdžio nustatymas (17 pav.)

1. Pakelkite (a) teleskopinio vamzdžio fiksatorių (7).
2. Viršutinj teleskopinj vamzdj ištraukite iki darbui reikalingo aukščio.
3. Vél prijunkite (b) teleskopinio vamzdžio fi ksatorių (7).

6.4. Prijungimas prie elektros tiekimo šaltinio

• Tinklo kabelj prijunkite prie tinkamo ilginimo kabelio. Nepamirškite, kad ilginimo kabelis turi tikti grandininio pjūklo galingumui.
  Kaip parodyta 18 pav., ilginimo kabelį apsaugokite nuo tempimo jėgų ir netyčinio ištraukimo.
• Ilginimo kabeli jjunkite i pagal reikalavimus jrengta kištukinj lizdą su apsauginiu kontaktu. Rekomenduojame naudoti signalinių spalvų kabelį (raudoną ar geltoną). Dėl to sumažėja pavojus netyčia sugadinti grandininį pjūkla.

6.5 |jungimas / išjungimas

ljungimas

• Abiem rankomis suimkite grandininio pjūklo rankenas (nykščiai turi būti po papildoma rankena).
• ljungimo blokuotę (19 pav. / 3 pad.). stumtelėkite i priekį ir laikykite.
• Grandinini pjūklą jjunkite jjungimo / išjungimo jungikliu (19 pav. / 2 pad.). Dabar jjungimo blokuotę galite atleisti.

Išjungimas

Atleiskite jjungimo / išjungimo jungiklj (19 pav. / 2 pad.). Nutraukę darbą, visada ištraukite tinklo kištuką.

LT

7. Darbas su grandininiu pjūklu

Pasiruošimas

Kad dirbtumėte saugiai, kiekvieną kartą prieš pradėdami dirbti ir galimai esant gedimams, patikrinkite toliau nurodytus punktus:

Grandininio pjūklo būklė

Prieš pradėdami dirbti, patikrinkite, ar nesugadintas pjūklo korpusas, tinklo kabelis, pjūklo grandinė ir juosta. Niekada nedirbkite su apgadintu prietaisu.

Alyvos talpykla

Alyvos talpyklos pripildymo lygis. Taip pat ir dirbdami tikrinkite, ar visada pakanka alyvos. Kad nesugadintumėte pjūklo, juo nesinaudokite, jeigu néra alyvos arba jei jos kiekis yra žemiau minimalios ribos. Vieno pripildymo, atsižvelgiant i pertraukas ir apkrovas, vidutiniškai pakanka 10 min. pjovimo.

Pjūklo grandinė

Pjūklo grandinės įtempimas, ašmenų būklė. Juo pjūklo grandinė aštresnė, tuo lengviau dirbti grandininiu pjūklu. Tas pats galioja grandinės įtempimui. Taip pat ir darbo metu ne rečiau kaip kas 10 min. tikrinkite, ar grandinė gerai įtempta, – būsite saugesni! Ypač naujos pjūklo grandinės yra linkusios išsitempti.

Apsauginiai rūbai

Būtinai nešiokite tinkamus, prigludusius apsauginius drabužius, pvz., pjovimui atsparias kelnes, pirštines, apsiaukite apsauginius batus.

Apsauga nuo triukšmo ir apsauginiai akiniai.

Dėvėkite apsauginį šalmą su integruotomis ausinėmis ir veido apsauga. Ji apsaugo nuo krentančių ir atšokančių šaku.

Saugus darbas

• Siekiant užtikrinti saugų darbą, laikykitės ne didesnio, negu 60° darbinio kampo.
• Niekada nestověkite po pjaunama šaka.
• Būkite atsargūs pjaudami įsitempusias šakas ir skilinėjančią medieną.
• Galimas susižalojimo pavojus dėl krentančių šakų ir išsviedžiamų medienos dalių!
• Kai prietaisas jungtas, pasirūpinkite, kad pavojaus zonoje nebūtų žmonių ir gyvūnų.
• Prietaisas nėra apsaugotas nuo elektros smūgio, jeigu prisiliesite prie aukštos įtampos laidų. Laikykitės bent jau 10 m atstumo nuo

elektros laidų. Pavojus gyvybei dėl elektros smūgio!

• Ties šlaitu visada stovėkite aukščiau pjauna-mos šakos arba iš šono.
• Prietaisą laikykite kiek jmanoma arčiau kūno. Tokiu būdu geriausiai išlaikysite balansą.

Pjovimo technikos

• Pjaudami šakas laikykite prietaisą ne didesniu nei 60° kampu horizontaliai krypčiai, kad krentanti šaka nekliudyty (22 pav.).
• Pirmiausia nupjaukite apatines medžio šakas. Tokiu būdu nupjautos šakos nukris lengviau.
• Po pjūvio operatoriui staiga padidėja pjūklo svoris, nes pjūklas nebesiremia i šaką. Atsi-randa pavojus prarasti kontrolę ir išmesti pjūklą.
• Iš pjūvio vietos pjūklą ištraukite tik veikiant pjūklo grandinei. Tokiu būdu pjūklas nebus suspaustas.
• Nepjaukite pjūklo juostos viršūne.
• Nepjaukite ties žaizdotomis medžio šakomis. Tai apsunkins medžio žaizdų gijimą.

Smulkesnių šakų pjovimas (20 pav.):

Prie šakos susiraskite pjūklo atraminį paviršių. Tokiu būdu pradėję pjauti išvengsite pjūklo trūkčiojimo. Lengvai spausdami pjūklą, pjaukite šaką iš viršaus į apačią.

Didesnių ir ilgesnių šakų pjovimas (21 pav.): Pjaudami didesnes šakas pasidarykite apkrovą sumažinantį pjūvj.

Visų pirma viršutine pjūklo juostos dalimi įpjaukite iš apačios į viršų 1/3 šakos skersmens (a). Tada apatine pjūklo juostos dalimi pjaukite iš viršaus į apačią, nukreipę pjūkla į pirmajį pjūvj (b). Ilgesnes šakas pjaukite atkarpomis, kad galėtumėte kontroliuoti smūgio vietą.

Atatranka

Atatranka vadinamas staigus veikiančio grandininio pjūklo smūgis į viršų ir atgal. Atatrankos priežastis dažniausiai būna ruošinio palietimas pjūklo juostos galu arba pjūklo grandinės užstrigimas.

Atatrankos metu tiesiogiai veikia didelės jėgos. Todėl grandininis pjūklas dažniausiai sureaguoja nekontroliuojamai. Ivykus atatrankai, kyla pavojus, kad bus sunkiai sužeistas dirbantis asmuo ar aplink esantys asmenys. Didžiausias atatrankos pavojus kyla tada, kai pjaunate pjūklo juosto galu, nes ten keliamoji jėga yra stipriausia. Todėl kiek įmanoma pjūklą visada nustatykite kuo plokščiau.

LT

Dèmesio!

• Atkreipkite dėmesį, kad grandinė būtų tinkamai įtempta!
• Dirbkite tik su nepriekaištingos būklės grandininiais pjūklais!
• Dirbkite tik su pagal reikalavimus pagaląsta pjūklo grandine!
• Niekada nepjaukite pjūklo juostos viršutiniu kraštu arba galu!
• Grandinini pjūklą visada laikykite abiem ran-komis!

Prispaustos medienos pjaustymas

Prispaustą medieną reikia labai atsargiai pjaustyti! Prispausta mediena, kuri išlaisvinama supjaustyta, kartais reaguoja visiškai nekontroliuojamai. Dėl to kyla pavojus sunkiai susižaloti ar mirti. Tokius darbus gali atlikti tik mokyti specialistai.

8. Techninė priežiūra

8.1. Pjūklo grandinės ir juostos pakeitimas

Pjūklo juosta turi būti pakeista, kai susidėvi jos kreipimo griovelis. Laikykitės skyriuje „Pjūklo juostos ir grandinės sumontavimas“ aprašytos eigos!

Nuoroda:

Juostą „Oregon 084LNEA041“ naudokite tik su pjūklo grandine „Oregon 90JG033X“ arba „90PX033X“, o juostą „Oregon 080NDEA041“ tik kartu su pjūklo grandine „Oregon 91P033X“.

8.2. Automatinio grandinės tepimo tikrinimas

Reguliariai tikrinkite, kaip veikia automatinis grandinės tepimas, kad jį neperkaistų ir pjūklo juosta ir grandinė nesugestų. Pjūklo juostos galą atremkite į lygų paviršių (lentą, nupjautą medžio dalį) ir junkite pjūklo grandinę. Jei tokio veiksmo metu atsiranda padidėjusi alyvos žymė, vadinasi, automatinis grandinės tepimas veikia nepriekaištingai. Jei aiškiai nesimato alyvos žymės, atitinkamų nurodymų ieškokite skyriuje „Gedimų paieška“! Jei nepadeda ir nurodymai, kreipkitės į mūsų techninės priežiūros arba panašias kvalifi kuotas dirbtuves.

Dėmesio! Nelieskite paviršiaus. Išlaikykite pakankamą saugų atstumą (apie 20 cm).

8.3. Pjūklo grandinės galandimas

Grandininis pjūklas veiksmingai veikia tik tada, kai pjūklo grandinė yra geros būklės ir aštri. Tai sumažina ir atatrankos pavoju.

Pjūklo grandinę gali pagaląsti kiekvienas specializuotas prekybininkas. Pjūklo grandinės negaląskite patys tada, kai neturite tinkamo įrankio ir reikalingos patirties.

9. Tinklo kabelio pakeitimas

Pavojus!

Jei pažeidžiamas šio prietaiso tinklo kabelis, kad būtų išvengta grėsmės, jį pakeisti turi gamintojas arba jo klientų aptarnavimo servisas, arba kitas kvalifi kuotas asmuo.

10. Valymas, sandėliavimas ir atsarginių dalių užsakymas

Baigę darbą atlikite valymo ir techninės priežiūros darbus.

10.1 Valymas

• Spaustu oru ar šepečiu reguliariai valykite įtempimo mechanizmą. Nevalykite įrankiais.
• Rankenos negali būti riebaluotos, kad visada tvirtai už jų galėtumėte laikytis.
• Prireikus prietaisą valykite drėgna šluoste ir, jei reikia, švelnia plovimo priemone.

Pavojus!

• Prieš kiekvieną valymą iš tinklo ištraukite kištuką.
• Valydami prietaiso nepanardinkite j vandenj ar kitus skysčius.

10.2 Laikymas

• Jei grandininiu pjūklu nedirbama ilgesnį laiką, iš bako išleiskite grandinės alyvą. Pjūklo grandinę ir juostą trumpam įdėkite į alyvos vonelę ir tada įvyniokite į alyva sudrėkintą popierių.
• Prietaisą ir jo priedus laikykite tamsioje, sausoje, nešaltoje ir vaikams neprieinamoje vietoje. Optimali laikymo temperatūra – 5–30 °C.

LT

10.3 Atsarginių dalių užsakymas:

Užsakant atsargines dalis, būtina nurodyti tokius duomenis;

• Prietaisotipą
• Prietaiso artikulo numerj
• Prietaisotapatybės numerį
• Reikiamos dalies atsarginės dalies numerį.

Dabartines kainas ir naujausią informaciją rasite tinklalapyje www.isc-gmbh.info

11. Utilizavimas ir antrinis panaudojimas

Prietaisas yra įpakuotas, kad gabenamas nebūtų sugadintas. Ši pakuotė yra žaliavinė medžiaga, tinkama panaudoti dar kartą arba perdirbti. Prietaisas ir jo priedai yra iš įvairių medžiagų, tokių kaip metalas ir plastikas. Sugedusių prietaisų negalima išmesti kartu su buitinėmis atliekomis. Siekiant prietaisą tinkamai utilizuoti, jį reikia atiduoti atitinkamam surinkimo punktui. Jeigu nežinote kur toks surinkimo punktas yra, pasiteiraukite komunaliniame ūkyje.

12. Gedimų paieškos planas

Atsargiai!

Prieš pradėdami ieškoti gedimų, prietaisą išjunkite ir iš tinklo ištraukite kištuką.

Toliau esančioje lentelėje nurodyti gedimų požymiai ir aprašymai, kaip juos galima pašalinti, jei kar-tais Jūsų mašina sugestų. Jei problemos negalėsite nustatyti ir pašalinti, kreipkitės į savo techninės priežiūros dirbtuves

Priežastis Gedimas Sprendimo būdas
Neveikia grandininis pjūklas	- Netiekiama elektra- Sugedęs kištukinis lizdas- Sugadintas srovės ilginimo kabelis- Sugedęs saugiklis	- Patikrinti elektros tiekimą- Išbandyti kitus srovės šaltinius, jei reikia, pakeisti- Kabelį patikrinti, jei reikia, pakeisti- Saugiklį pakeisti
Grandininis pjūklas veikia su pertrūkiais	- Blogas išorinis kontaktas- Blogas vidinis kontaktas- Sugedęs įjungimo / išjungimo jungiklis	- Kreiptis į specializuotas dirbtuves- Kreiptis į specializuotas dirbtuves- Kreiptis į specializuotas dirbtuves
Sausa pjūklo grandinė	- Tuščias alyvos bakas- Užsikimšusi alyvos bako dangčio ventiliavimo anga- Užsikimšęs alyvos išbėgimo kanalas	- Ipilti alyvos- Išvalyti alyvos bako kamštį- Atkimšti alyvos išbėgimo kanalą
Įkaitusi grandinė / juosta	- Tuščias alyvos bakas- Užsikimšusi alyvos bako dangčio ventiliavimo anga- Užsikimšęs alyvos išbėgimo kanalas- Atšipusi grandinė- Grandinė per stipriai įtempta	- Ipilti alyvos- Išvalyti alyvos bako kamštį- Atkimšti alyvos išbėgimo kanalą- Pagaląsti arba pakeisti grandinę- Patikrinti grandinės įtempimą
Grandininis pjūklas pešioja, vibruoja arba blogai pjauna	- Per laisva grandinė- Atšipusi grandinė- Nusidėvėjusi grandinė- Pjūklo dantys nukreipti neteisinga kryptimi	- Sureguliuoti grandinės įtempimą- Pagaląsti arba pakeisti grandinę- Pakeisti grandinę- Iš naujo sumontuoti pjūklo grandinę, pjūklo dantis nukreipiant teisinga kryptimi

LT

Tik ES šalims

Elektros prietaisų neišmeskite kartu su buitinėmis atliekomis!

Remiantis ES elektros ir elektronikos atlieku direktyva 2012/19/EB ir jos perkélimu i nacionalinę teisinę bazę, panaudotus elektros prietaisus reikia surinkti ir perdirbti nekenkiant aplinkai.

Perdirbimas - gražinimo alternatyva:

Elektros prietaiso savininkas įpareigotas negražinti pasirinkta prietaisą, bet tinkamai jį utilizuoti. Tuo tikslu elektros ir elektronikos atliekos gali būti perduotos atliekų tvarkymu użsiimančioms jmonėms, kurios jas utilizuoja remdamiesi nacionaliniu atliekų perdirbimo pramonės ir atliekų tvarkymo jstatymu. Šis reikalavimas netaikomas elektros prietaisuose panaudotiems priedams ir pagalbinėms priemonėms, kurių sudėtyje nėra elektros dalių.

Perspausdinimas ar bet koks visų gaminio dokumentų visas ar dalinis dauginimas leidžiamas tik gavus aiškų iSC GmbH leidimą.

Teisę atlikti techninius pakeitimus pasiliekame sau

LT

Aptarnavimo informacija

Mes palaikome santykius visose šalyse, kurios nurodytos garantiniame dokumente. Kompetentingi aptarnavimo partnerių kontaktai yra pateikti garantinio dokumento kontaktuose. Jie yra Jūsų paslaugoms atliekant remontą, keičiant atsargines ir nusidėvėjusias dalis arba prireikus darbinių medžiagų.

Reikia atsižvelgti į tai, kad atitinkamos šio produkto detalės priklausomai nuo naudojimo arba natūraliai nusidėvi, arba yra reikalingos kaip darbinė medžiaga.

Kategorija Pavyzdys
Besidėvinčios detalės*	Pjūklo grandinė, pjūklo juosta
Naudojamos medžiagos / dalys* Grandininio pjūklo alyva
Detalių trūkumas

* netiekiamos kartu su prietaisu!

Esant defektui arba trükumui, prašome gedimo atveji registruoti internetu www.isc-gmbh.info. Prašome gedimą aprašyti tiksliai ir atsakyti j bet kokuu atveju pateikiamus klausimus:

• Ar prietaisas veikė, ar jau iš pradžių buvo sugedęs?
• Ar prieš sugendant ką nors pastebėjote (gedimo simptomas)?
- Nokia, jūsų nuomone, prietaiso funkcija veikia netinkamai (pagrindinis simptomas)? Aprašykite netinkamai veikiančią funkciją.

LT

Garantinis dokumentas

Gerbiami pirkėjai,

mūsų produktai yra prižiūrimi pagal griežtą kokybės kontrolę. Tačiau, jei šis prietaisas funkcionuotų netinkamai, kreipkitės į mūsų serviso tarnybą garantinėje kortelėje nurodytu adresu arba į artimiausius įgaliųtuosius prekybos atstovus, iš kurių įsigijote prietaisą. Garantiniai reikalavimai galioja šiais atvejais:

1. Sios garantinės sąlygos skirtos tik vartotojams, t. y. asmenims, kurie šį prietaisą nenaudos nei gamybiniais, nei kitais savarankiškais tikslaits. Šios garantinės sąlygos reglamentuoja papildomas garantines paslaugas, kurias žemiau nurodytas gamintojas papildomai prie teisėtų garantijų suteikia savo naujo prietaiso pirkėjui. Ši garantija neturi įtakos teisėtiems garantinių paslaugų reikalavimams. Mūsų garantinio remonto darbai atliekami nemokamai.
2. Garantija suteikiama tik naujai jsigyto žemiau nurodyto gamintojo prietaiso defektams, kurie atsiranda dėl medžiagos arba gamintojo klaidos. Mums nusprendus tokie prietaiso defektai yra pašalinami arba pakeičiamas prietaisas. Įsidėmėkite, kad mūsų prietaisai dėl savo konstrukcijos nepritaikyti naudoti gamyboje, amatuose ar pramonėje. Todėl garantijos sutartis negalioja, jeigu garantiniu laikotarpiu prietaisas buvo naudojamas verslo, amatų arba pramonės įmonėse arba buvo naudojamas atliekant panašios apkrovos darbus.
3. Garantijos nesuteikiame:

– Prietaiso gedimams, kurie atsiranda neatsižvelgus į montavimo instrukciją arba dėl neprofesionalios instaliacijos, neatsižvelgus į naudojimo instrukciją (pvz., prijungus prie netinkamos įtampos arba srovės) arba į techninės priežiūros ir saugos potvarkius, arba naudojant prietaisą nenormaliomis aplinkos sąlygomis, arba esant per mažai priežiūrai ir nepakankamai techninei priežiūrai.
– Prietaiso gedimams, kurie atsirado dėl neleistino arba netinkamo naudojimo (pvz., per daug ap-kraunant prietaisą arba naudojant neleistinus darbo įrankius ar reikmenis), dėl į prietaisą patekusių svetimkūnių (pvz., smėlio, akmenų arba dulkių, transportavimo pažeidimų), naudojant jėgą arba dėl kitų poveikių (pvz., gedimas nukritus ant žemės).
– Prietaiso gedimams arba jo dalims, susijusiems su naudojimo nulemtu, įprastu ir kitu natūraliu dévėjimusi.

1. Garantija galioja 60 mėnesius ir prasideda nuo prietaiso įsigijimo dienos. Atpažinus defektą, garantiniai reikalavimai turi būti pateikti per dvi savaites prieš pasibaigiant garantiniam laikotarpiui. Pasibaigus garantiniam laikotarpiui, garantiniai reikalavimai nebepriimami. Atlikus remontą arba pakeitus prietaisą, garantinis laikotarpis nei prasitęsia, nei suteikiama prietaisui arba galbūt pakeistoms atsarginėms dalims nauja garantija. Tai galioja naudojantis ir technine priežiūra darbo vietoje.

2. Norėdami pateikti garantinį reikalavimą, užregistruokite sugedusį prietaisą svetainėje: www.isc-gmbh.info. Išsaugokite pirkimo kvitą arba kitą naujo prietaiso pirkimo dokumentą. Prietaisams kurie pateikiami be atitinkamų dokumentų arba be etiketės, garantija nesuteikiama dėl klasifikavimo trūkumo. Jei mūsų garantija apima prietaiso gedimą, Jums bus nedelsiant gražintas suremontuotas arba naujas prietaisas.

Pagal šios naudojimo instrukcijos aptarnavimo informaciją atkreipiame dèmesį dėl garantinių apribojimų, susijusių su nusidėvėjusiomis, darbinėmis ir trūkstamomis dalimis.
