KULLANIM KILAVUZU GETS-E 710 Gardol

TR Orijinal Kullanma Talimati Elektrikli yüksek dal budama testeresi

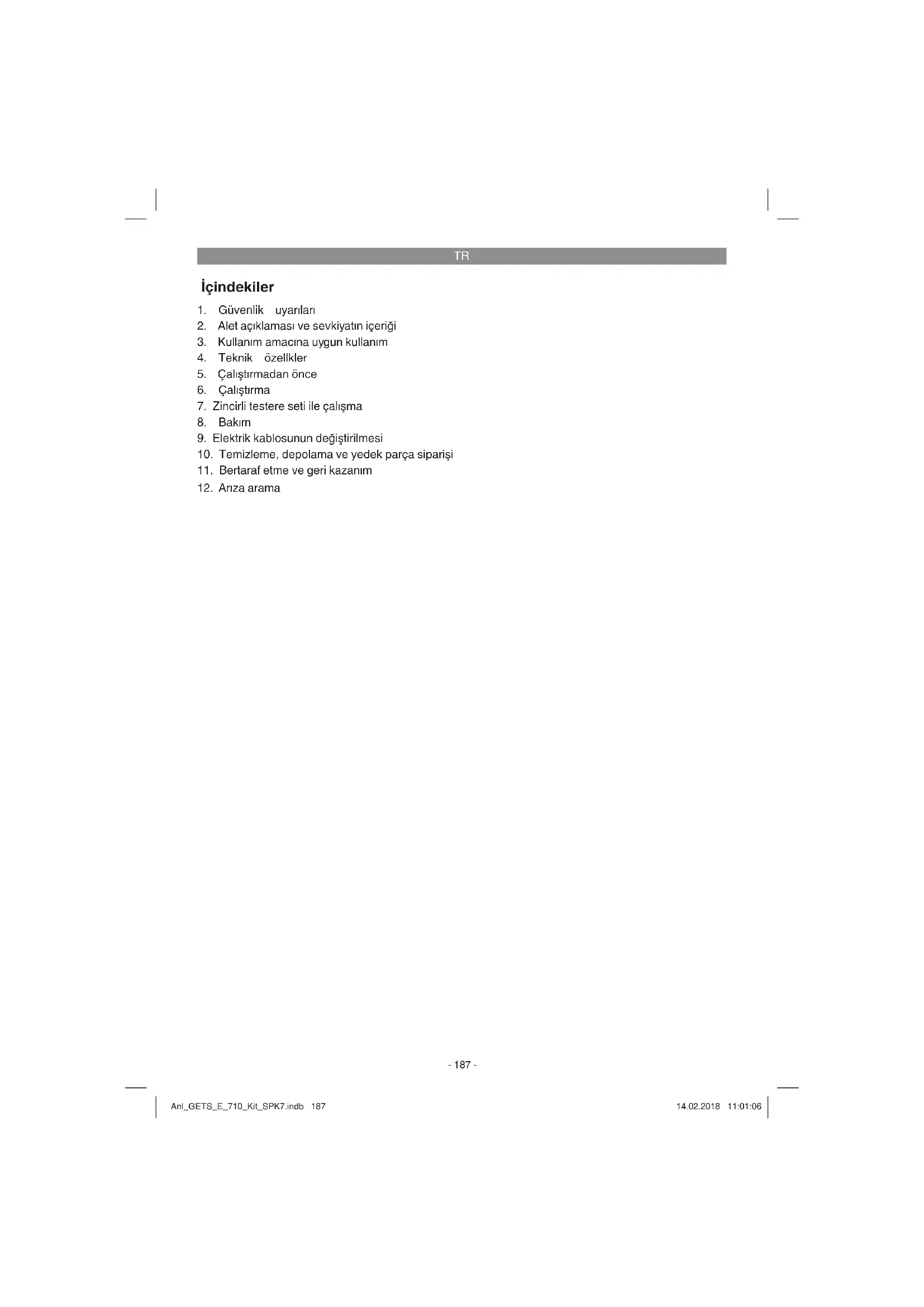

1. Güvenlik uyarıları
2. Alet açıklaması ve sevkiyatın içeriği
3. Kullanım amacına uygun kullanım
4. Teknik özellikler
5. Çalıştırmadan önce
6. Çalıştırma
7. Zincirli testere seti ile çalışma
8. Bakım
9. Elektrik kablosunun değiştirilmesi
10. Temizleme, depolama ve yedek parça siparişi
11. Bertaraf etme ve geri kazanım
12. Ariza arama

TR

Tehlike!

Yaralanmaları ve hasarları önlemek için aletlerin kullanımında bazı iş güvenliği önlemlerinin alınması gereklidir. Bu nedenle Kullanma Talimatını / Güvenlik Uyarılarını dikkatlice okuyun. İçerdiği bilgilere her zaman ulaşabilmek için kullanma talimatını iyi bir yerde saklayın. Aleti kullanmak için başka kişilere verdiğimizde bu Kullanma Talimatını / Güvenlik Uyarılarını da birlikte verin. Firmamız, kullanma talimatına riayet etmemekten kaynaklanan iş kazaları ve hasarlardan herhangi bir sorumluluk üstlenmez.

1. Güvenlik uyarıları

Güvenlik uyarıları ekteki kitapçıkta bulunur! Tehlike!

Tüm güvenlik bilgileri ve talimatları okuyunuz. Güvenlik bilgileri ve talimatlarda belirtilen direktiflere aykırı hareket edilmesi sonucunda elektrik çarpması, yangın ve/veya ağır yaralanmalar meydana gelebilir. Gelecekte kullanmak üzere tüm güvenlik bilgileri ve talimatları saklayın.

Bu cihazın kısıtlı fiziksel, sensörik veya zihin-sel özelliklere kişiler veya tecrübesiz ve/veya gerekli bilgiye sahip olmayan kişiler (çocuklar dahil) tarafından kullanılması yasaktır. Cihaz ile oynamalarını önlemek için çocuklar cihazı kullanırken gözetim altında tutulmalıdır.

Alet üzerindeki sembollerin açıklaması (Şekil 23):

1. İkaz!
2. Testereyi yağmurdan ve sudan koruyun!
3. Aşağı düşen ve etrafı saçılan parçalara dikkat edin!
4. Mesafe bırakın.
5. Aleti kullanmadan önce Kullanma Talimatını okuyun!
6. İş gözlüğü, kulaklık ve kask takın!
7. İş eldiveni takın!
8. Sağlam iş ayakkabısı giyin!
9. Elektrik kablosu hasar gördüğünde veya kesildiğinde derhal fişi prizden çıkann!
10. Elektrik çarpması nedeniyle ölüm tehlikesi. Gerilim hatları ile aranızda en az 10 metre mesafe bırakarak çalışın!
11. Yüksek dal budama testeresinin zincir hareketi ve dişlerin yönü
12. Azami kesim uzunluğu / Zincir hızı

2. Alet açıklaması ve sevkiyatın içeriği

2.1 Alet açıklaması (Şekil 1)

1. Koruma kapağı
2. Açık-Kapalı şalteri
3. Çalıştırma kilidi
4. Elektrik kablosu
5. Emniyet kilidi açmalı taşıma kayışı
6. Tutma yüzeyi
7. Teleskop boru kilidi
8. ilave sap
9. Birleştirme parçası
10. Motor gövdesi ile üst teleskop boru
11. Pala
12. Zincir
13. Pala muhafazasi
14. Teleskop boru uzatması
15. Alet sabitleme yuvalı bel kayışı

2.2 Sevkiyatın içeriği

Satın almış olduğunuz ürünün eksik parçası olup olmadığını sevkiyatın içeriği listesi ile kontrol edin. Herhangi bir parçanın eksik olması durumunda ürünü satın aldıktan sonra en geç 5 iş günü içinde geçerli fiş veya faturayı ibraz ederek servis merkezine veya aleti satın aldığınız mağazaya başvurun. Bu konuda kullanma talimatının sonunda bulunan servis bilgilerindeki garanti hizmetleri tablosunu dikkate alınız.

• Ambalajı açın ve aleti dikkatlice ambalajın içinden çıkarın.
• Ambalaj malzemelerini ve ambalaj ve transport emniyetlerini sökün (bulunması halinde).
• Ambalaj içindeki parçaların eksik olup olmadığını kontrol edin.
• Alet ve aksesuar parçalarının transport esnasında hasar görüp görmediğini kontrol edin.
• Garanti süresi doluncaya kadar mümkün olduğunda ambalaj malzemelerini saklayın.

Tehlike!

Alet ve ambalaj malzemeleri oyuncak değildir! Çocukların plastik poşet, folyo ve küçük parçalar ile oynaması yasaktır! Çocukların küçük parçaları yutma ve poşetler nedeniyle boğulma tehlikesi vardır!

• OrijinalKullanmaTalimatı

• GüvenlikUyarıları

TR

3. Kullanım amacına uygun kullanım

Teleskop saplı zincirli testere sadece ağaç dallarını kesmek için öngörülmüştür. Bu testere geniş kapsamlı kesme çalışmaları, ağaç kesme ve diğer ahşap malzemelerin kesilmesi için uygun değildir.

Makine yalnızca kullanım amacına göre kullanılacaktır. Kullanım amacının dışındaki tüm kullanımlar makinenin kullanılması için uygun değildir. Bu tür kullanım amacı dışındaki kullanımlardan kaynaklanan hasar ve yaralanmalarda, yalnızca kullanıcı/işletici sorumlu olup üretici fi rma sorumlu tutulamaz.

Lütfen cihazlarımızın ticari, zanaatkarlar veya endüstriyel kullanım için uygun olmadığını ve bu kullanımlar için tasarlanmadığını dikkate alın. Ale-tin ticari, zanaatkarlar veya endüstriyel veya ben-zer kullanımlarda kullanılmasından kaynaklanan hasarlar garanti kapsamına dahil değildir.

4. Teknik özellikler

Şebeke voltajı: 230 V \~ 50 Hz

Anma güç: 710 W

Pala uzunluğu: 200 mm

Kesim uzunluğu maks: 180 mm

Zincir bölünmesi (piç): 3/8", 33 diş

Zincir kalınlığı: (0,043") 1,1 mm

Tahrik dişli sayısı: 5 Zähne, 3/8"

Anma devrindeki kesim hızı:....13 m/s

Yağ deposu dolum kapasitesi: 110 cm³

Pala+Zincir hariç net ağırlığı:......4,3 kg

Zincir: . Oregon 90JG033X, 90PX033X, 91P033X

Pala: ..... Oregon 084LNEA041, 080NDEA041

Koruma sınıfı: ...... II/☐

Tehlike!

Ses ve titreşim

Ses ve titreşim değerleri EN ISO 11680-1 normuna göre ölçülmüştür.

Ses basınç seviyesi L_pA 87,8 dB(A)

Sapma K _nA 2,5 dB

Ses güç seviyesi L_WA 104,7 dB(A)

Ses güç seviyesi LWA garanti edilen ... 106 dB(A)

Kulaklık takın.

Gürültü işitme kaybına sebep olabilir.

Toplam titreşim değerleri (üç yönün vek- tör toplamı) EN ISO 11680-1 normuna göre ölçülmüştür.

Sap yük altında

Titreşim emisyon değeri a_n=2,924 m/s2

Sapma K = 1,5 m/s²

Açıklanan titreşim emisyon değeri standart test metoduna göre ölçülmüş olup bu değer, elektrikli aletin kullanım türü ve şekline bağlı olarak değişebilir ve istisnai durumlarda açıklanmış olan bu değerin üzerinde olabilir.

Açıklanan titreşim emisyon değeri elektrikli aletin diğer elektrikli aletler ile kıyaslanmasında kullanılabilir.

Açıklanan titreşim emisyon değeri, aletin işletilmesinde etrafal verilecek rahatsızlığın ve etkinin tahmin edilmesinde de kullanılabilir.

Makineden kaynaklanan gürültü ve titreşim oluşmasını asgariye indirin!

• Sadece hasarlı ve arızalı olmayan aletler kullanın.
• Aletlerin düzenli olarak bakımını yapın ve temizleyin.
• Çalışma tarzınızı alete göre ayarlayın.
  • Aletlerinize aşırı yüklenmeyin.
• Gerektiğinde arızalı aletin kontrol edilmesini sağlayın.
  • Aleti kullanmadığınızda kapatın.
• İş eldiveni takın.

Dikkat!

Kalan riskler

Bu elektrikli aleti, kullanma talimatına uygun şekilde kullansanız dahi yine de bazı riskler mevcut kalır. Bu elektrikli aletin yapı türü ve modeli itibari ile aşağıda açıklanan tehlikeler meydana gelebilir:

1. Uygun bir toz maskesi takılmadığında akciğer hasarlarının oluşması.
2. Uygun bir kulaklık takılmadığında işitme hasarlarının oluşması.
3. Elektrikli alet uzun süre kullanıldığında veya talimatlara göre kullanılmadığında veya bakımı düzgün şekilde yapılmadığında el-kol titreşiminden kaynaklanan sağlık hasarlarının oluşması.

TR

5. Çalıştırmadan önce

Makineyi elektrik şebekesine bağlamadan önce makinenin tip etiketi üzerinde belirtilen değerlerin elektrik şebekesi değerleri ile aynı olup olmadığını kontrol edin.

ikaz!

Makine üzerinde ayar işlemi yapmadan önce daima fişi prizden çıkarın.

İkaz! Testerenin fişini prize ancak, makineyi tamamen monte ettikten ve zincir ayarını yaptıktan sonra takın. Alet üzerinde çalışırken yaralanmaları önlemek için daima iş eldiveni takın. Bütün parçaları dikkatlice ambalajından çıkarn ve eksik olup olmadığını kontrol edin (Şekil 1).

5.1 Teleskop boruyu birleştirme (Şekil 2)

Üst teleskop borusunu birleştirme parçası içine yerleştirin. Yaylı pimin (Poz. L) birleştirme parçası içindeki öngörülen delik (Poz. M) içine girmesine dikkat edin. Sonra yıldız saplı civatayı (F) sıkın.

5.2 Pala ve zincirin montajı

• Tahrik dişlisi kapağının sabitleme civatasını (C) açın (Şekil 3).
  • Tahrik dişlisi kapağını çıkarın.
• Zinciri şekilde gösterildiği gibi palanın oluşu içine yerleştirin (Şekil 4/Poz. A).
• Pala ve zinciri şekilde gösterildiği gibi zincirli testeredeki yuva içine yerleştirin (Şekil 5). Bu esnada zinciri tahrik dişlisine (Şekil 5/Poz. B) takın.
• Tahrik dişlisi kapağının sabitleme civatasını (Şekil 6/Poz. C) elden sıkın.

Dikkat! Sabitleme civatasını ancak zincirin gerginlik ayarını (bkz. Madde 5.3) yaptıktan sonra tam sıkın.

5.3 Zincirin gerilmesi

Dikkat! Kontrol ve ayar çalışmalarından önce fişi daima prizden çıkarın. Zincirli testere üzerinde çalışırken yaralanmaları önlemek için daima iş eldiveni takın.

• Tahrik dişlisi kapağı civatasını birkaç tur açın (Şekil 3).
• Zincir gerginliğini zincir germe civatası ile ayarlayın (Şekil 7/Poz. D). Civata sağa döndürüldüğünde zincir gerginliği artar, civata sola döndürüldüğünde ise zincir gerginliği azalır yanı zincir bollaşır. Zincirli testerenin zinciri, zincir palanın ortasında yaklaşık 2 mm yukarı kaldırıldığında doğru ayarlanmıştır

(Şekil 8).

- Tahrik dişlisi kapağı civatasını (C) sıkın (Şekil 6).

Dikkat! Tüm zincir baklaları düzenli şekilde palanın olduğu içinde bulunmalıdır.

Zincir germe uyarıları:

Kesme çalışmasının emniyetli bir şekilde yapılabilmesi için zincir doğru gerginlikte olmalıdır. Zincir palanın ortasında yaklaşık 2 mm yukarı kaldırıldığında doğru ayarlanmıştır. Kesme işleminde zincir ısınacağından ve böylece esne- me nedeniyle uzunluğu değişeceğinden her 10 dakikada bir zincirin gerginliğini kontrol edin ve gerektiğiinde yeniden ayarlayın. Bu durum öze- likle yeni zincirler için geçerlidir. Kesme işlemi tamamlandıktan sonra zinciri gevşetin, çünkü zincir soğuduğunda kısalacaktır. Böylece zincirin hasar görmesini engellersiniz.

5.4 Zincirin yağlanması

Dikkat! Kontrol ve ayar çalışmalarından önce daima fişi prizden çıkarın. Zincirli testere üzerinde çalışırken yaralanmaları önlemek için daima iş eldiveni takın.

Dikkat! Zinciri kesinlikle zincir yağı olmaksızın kullanmayın! Zincirli testerenin, zincir yağı olmaksızın veya zincir yağı dolum seviyesi minimum yağ seviyesinin altında olduğunda çalıştırılması zincirli testerenin hasar görmesine yol açar

Dikkat! Sıcaklık durumuna dikkat edin: Farklı ortam sıcaklıkları çok farklı viskoziteye sa-hip yağın kullanılmasını gerektirir. Düşük ortam sıcaklıklarında yeterli yağ tabakasının oluşturulması için ince viskoziteli yağın (düşük viskozite) kullanılması gereklidir. Aynı yağı yaz mevsiminde kullanmak istediğinizde yüksek hava sıcaklığı nedeniyle yağ daha da incelecek ve sıvılaşacaktır. Böylece zincir üzerindeki yağ tabakası tutunamayacak, zincir aşırı derecede ısınacak ve hasar görecektir. Bunun dışında zincir yağı yanacak ve çevreye zarar verecektir.

Yağ deposuna yağ doldurma (Şekil 9-10):

• Testereyi düz bir zemin üzerine koyun
- Yağ deposu kapağının (Poz. 21) etrafını temizleyin ve arkasından kapağı açın.
- Depoya (Poz. 20) testere zinciri yağı doldurun. Yağ enjektörünün tıkanmaması için depo içine pislik girmemesine dikkat edin.
- Yağ deposu kapağını (Poz. 21) kapatın.

TR

5.5 Ilave sapı ayarlama (Şekil 11)

a) Ilave sapın eğimini ayarlama Kilitleme elemanını (F) açın (a). Ilave sapın (8) istenilen eğimini ayarlayın. Kilitleme elemanını (F) kapatın (b).

b) İlave sapı kaydırma Kilitleme elemanını (F) açın (a) ve ilave sapı (8) istenilen pozisyona kaydırın. Kilitleme elemanını (F) kapatın (b).

5.6 Teleskop boruyu uzatma

- Koruma kapağını açın (Şekil 12/Poz. 1)

• Kılavuz oluşun (Şekil 12/Pos. R) pozisyonuna dikkat edin ve teleskop boru uzatmasını (14) yuva içine takın.
• Teleskop boru uzatmasını sabitlemek için uzatmayı, „tık“ sesi duyuncaya kadar saat yönünde 90° döndürün (Şekil 13).

- Teleskop boru uzatmasını sökmek için kilitleme tekerini (Şekil 14/Poz. S) geriye döndürün ve aynı zamanda teleskop boru uzatmasını saat yönünün tersine 90° döndürün (Şekil 14). Koruma kapağını kapatarak yuvayı kapatın.

Uyarı: Teleskop boru uzatmasını sadece bel kayışı (Şekil 1/Poz. 15, bkz. Madde 6.2) ile birlikte kullanın.

6. Çalıştırma

6.1 Omuz kayışını takma

Dikkat! Çalışma esnasında daima omuz kayışını takın. Omuz kayışını çıkarmadan önce motoru durdurun. Yaralanma tehlikesi vardır.

1. Karabin kancasını (Şekil 15/Poz. T) kayış tutma elemanına geçirin.
2. Omuz kayışını omzunuz üzerinden geçirin.
3. Kayış uzunluğunu, kayış tutma elemanı bel bölümünde olacak şekilde ayarlayın.

Uyari:

Omuz kayışında bir emniyet kilidi (Şekil 15/Poz. U) bulunur. Tehlike durumunda makineyi hızlı şekilde çıkarmanız gerektiğinide emniyet kilidini (U) aşağıya doğru çekin.

6.2 Bel kayışını takma (Şekil 16)

Teleskop borusu uzatmasını güvenli şekilde kullanmak için, alet sabitleme aparati bulunan bir bel kayışı gereklidir. Bel kayışını belinize takın ve sağlam oturacak şekilde ayarlayın. Alet sabitleme aparatına teleskop boru uzatmasını dayayabilirsiniz.

6.3 Teleskop boruları ayarlama (Şekil 17)

1. Teleskop boru kilitlemesini (7) açın (a).

2. Üst teleskop borusunu gerekli çalışma yüksekliğine göre dışarı çekerek uzatın.

3. Teleskop boru kilitlemesini (7) tekrar kapatın (b).

6.4 Aleti elektrik şebekesine bağlama

• Aletin elektrik kablosunu uygun bir uzatma kablosu ile birleştirin. Uzatma kablosunun zincirli testerenin gücüne yetecek kalınlıkta olmasına dikkat edin.
  Uzatma kablosunu Şekil 18'de gösterildiği gibi çekme kuvvetine ve yanlışlıkla çıkarmaya karşı emniyet altına alın.
• Uzatma kablosunu topraklı prize takın. İkaz renginde (kırmızı veya sarı) bir uzatma kablosunun kullanılmasını tavsiye ederiz. Bu sayede zincirli testerenin kabloya yanlışlıkla zarar vermesi önlenmiş olur.

6.5 Açma/ Kapatma

Çalıştırma

• Makineyi iki elinizle saplarından tutun (baş parmağınız ilave sapın altında olacaktır)
• Çalıştırma kilidini (Şekil 19/Poz. 3) öne doğru itin ve tutun.
• Makineyi Açık / Kapalı şalteri (Şekil 19/ Poz. 2) ile çalıştırın. Çalıştırma kilidini tekrar bırakabilirsiniz.

Kapatma

Açık / Kapalı şalterini (Şekil 19/ Poz. 2) bırakın. Çalışmalarınıza ara verdiğimizde daima fişi prizden çıkarın.

7. Zincirli testere seti ile çalışma

Hazırlık

Güvenli bir çalışma için her çalışmaya başlamadan önce aşağıdaki noktaları kontrol edin:

Zincirli testerenin durumu

Çalışmaya başlamadan önce zincirli testerenin gövdesi, elektrik kablosu, zincir ve palasını kontrol edin. Kesinlikle bariz hasarı olan aleti çalıştırmayın.

Yağ deposu

Yağ deposunun dolum seviyesi. Çalışma esnasında yağ deposunda yeterli yağ olup

TR

olmadığını daima kontrol edin. Depoda yağ olmadığında veya yağ seviyesi min-işaretinin altına düştüğünde testereyi kesinlikle çalıştırmayın, aksi taktirde zincirli testere hasar görecektir. Bir depo ortalama olarak, verilen molalara ve yüklenmeye bağlı olarak 10 dakikalık bir çalışma için yeterlidir.

Zincir

Zincir gerginliği ve zincir bıçaklarının durumu. Zincir ne kadar iyi bilenmiş olursa zincirli testerenin kullanımı o kadar kolay olur. Aynı durum zincir gerginlik ayarı için de geçerlidir. İş güvenliğinizi yükseltmek için çalışma esnasında her 10 dakika-da bir zincir gerginliğini kontrol edin! Özellikle yeni zincirler daha fazla esneme eğilimi gösterirler.

Koruyucu giysi

Çalışma koşullarına uygun dar giysi giyin, iş eldi- veni ve emniyetli iş ayakkabısı giyin.

Kulaklık ve iş gözlüğü.

Kulaklık ve maske entegreli bir kask takın. Bu kask sizi düşen dallara karşı korur.

Güvenli çalışma

• Güvenli bir çalışma için maks. 60° açı değeri ile bir çalışma eğimi öngörülmüştür
• Kesinlikle kesilecek olan dalın altında durmayın.
  • Gerilim altında duran dalları ve kıymik oluşturan dalları keserken dikkatli olun.
• Yere düşen dallar veya etrafı saçılan ağaç parçaları nedeniyle yaralanma tehlikesi vardır!
• Makine çalışırken yakındaki insanları ve hayvanları tehlikeli bölgeden uzak tutun.
• Testere yüksek gerilim hatlarına temas ettiğinde elektrik çarpmasına karşı korunmamıştır. Gerilim hatları ile aranızda en az 10 metre mesafe bırakarak çalışın. Aksi taktirde elektrik çarpması nedeniyle ölüm tehlikesi vardır!
• Eğimli yerde kesim yaparken daima kesilecek dalın üst veya yan tarafından durun.
• Makineyi mümkün olduğunca vücudunuza yakın tutun. Böylece dengenizi en iyi şekilde sağlamış olursunuz.

Kesme teknikleri

• Dal budama işleminde makineyi yatay pozi-syondan maksimal 60° açı ile tutun, böylece yere düşen dallar size çarpmaz (Şekil 22).
• Önce ağacın alt dallarını kesin. Böylece kesilen dalların yere düşmesi kolaylaşır.
• Kesimişlemi sonunda testerenin dala

dayanması sona ereceğinden testerenin ağırlığı ani şekilde yükselir. Bu nedenle testere üzerindeki kontrolünüzü kaybetme tehlikesi vardır.

• Testereyi kesim yerinden testere çalışır durumdayken çıkarın. Böylece testerenin kesim yerinde sıkışıp kalması önlenir.
  • Palanın ucu ile kesim yapmayın.
• Dalı kalın kök bölümünden kesmeyin. Aksi taktirde dalın gövdeye bağlı olduğu yer kapanmaz.

Küçük dalları kesme (Şekil 20):

Testerenin dayanak yüzeyini dala dayayın. Bu şekilde kesim başlangıcında testerenin ani hareket etmesi önlenir. Testereyi üstten aşağıya hafifçe bastırarak dalı kesin.

Büyük dalları kesme (Şekil 21):

Büyük dalları keserken önce ön kesim yapın. Önce palanın üst tarafı ile dal çapının 1/3'üne kadar alttan üste doğru kesin (a). Sonra palanın alt tarafı ile üstten aşağıya doğru birinci kesim yerine doğru kesin (b). Kesme yerinde kontrol sağlamak için uzun dalları bölüm bölüm kesin.

Geri tepme

Geri tepme, çalışmakta olan zincirli testerenin aniden yukarı veya yana fırlamasıdır. Bunun sebebi genellikle iş parçasının pala ucuna temas etmesi veya zincirin sıkışmasıdır. Geri tepme olayında olağanüstü kuvvetler meydana gelir. Bu nedenle zincirli testere genellikle kontrolsüz tepki gösterir. Bunun sonucunda testereyi kullanan ve yakındaki kişiler ağır yaralanmalara maruz kalırlar. Pala ucu ile çalışıldığında kaldıraç kuvveti çok fazla olduğundan geri tepme tehlikesi de kadar yüksektir. Bu nedenle testereyi daima yatay ve pençe dayanağına yakın bir pozisyonda tutun.

Dikkat!

• Zincir gerginliğinin doğru olmasını daima kontrol edin!
• Sadece mükemmel durumda olan zincirli testereleri kullanın!
• Yönetmeliklere uygun olarak bilenmiş zincir kullanın!
• Palanın üst kenarı veya ucu ile kesim yapmayın!
  • Zincirli testereyi daima iki elinizle tutun!

TR

Gergin duran ağacın kesilmesi

Gergin duran ağacın kesilmesi çok dikkat gerektiren bir çalışmadır! Gergin duran ağaç kesildikten sonra gerginliği boşalacağından tamamen kontrolsüz olarak etrafına saçılır ve tehlike oluşturur. Bunun sonucunda ağır yaralanmalara ve hatta ölüme yol açabilir. Bu tür çalışmalar sadece uzman kişiler tarafından yapılacaktır.

8. Bakim

8.1 Zincir ve palayı değiştirme

Palanın kılavuz oluşu aşındığında pala değiştirilecektir.

Bunun için „Pala ve zincirin montajı“ bölümünde açıklanan çalışmaları yapın!

Uyari:

„Oregon 084LNEA041“ tipi palayı sadece „Oregon 90JG033X“ veya „90PX033X“ tipi zincir ile veya „Oregon 080NDEA041“ tipi palayı sadece „Oregon 91P033X“ tipi zincir ile kullanın.

8.2 Otomatik yağlama sisteminin kontrolü

Aşırı ısınmayı ve bunun sonucunda pala ve zincirin hasar görmesini önlemek için düzenli olarak otomatik yağlama sistemini kontrol edin. Bunun için pala ucunu düz bir yüzey üzerine tutun (tahta, kesilmiş ağaç kütüğü) ve zincirli testereyi çalıştırın. Testere çalışırken zemin üzerinde bir yağ izi oluştuğunda zincir yağlama düzeni normal çalışıyor demektir. Yağ izi kesin olarak görülmediğinde „Arıza arama“ bölümünde açıklanan bilgileri okuyun! Bu bölümde açıklanan bilgiler de yeterli olmadığında firmamızın servisine veya benzer uzman bir servise başvurun.

Dikkat! Bu esnada palanın kontrol edilecek yüzeye temas etmesini engelleyin. Yüzey ile pala arasında yeterli bir mesafe bırakın (yakl. 20 cm).

8.3 Zincirin bilenmesi

Zincirli testere ile verimli çalışma ancak zincir iyi durumda ve iyi bilenmiş olduğunda mümkündür. Böylece geri tepme tehlikesi azalır. Zincir her uzman servis tarafından bilenebilir. Uygun takım ve gerekli tecrübeye sa-hip olmadığını zda zinciri kendiniz bilemeye çalışmayın.

9. Elektrik kablosunun değiştirilmesi

Tehlike!

Bu aletin elektrik kablosu hasar gördüğünde oluşabilecek herhangi bir tehlikenin önlenmesi için kablo, üretici fi rma veya yetkili servis veya uzman bir personel tarafından değiştirilecektir.

10. Temizleme, depolama ve yedek parça siparişi

Temizleme ve bakım çalışmalarını aleti depolamadan önce gerçekleştirin.

10.1 Temizleme

• Sıkma mekanizmasını basınçlı hava ile üfleyerek veya fırça ile düzenli olarak temizleyin. Temizleme işleminde herhangi bir alet kullanmayın.
• Güvenli tutmayı sağlamak için sapların yağsız olmasını sağlayın.
• Aleti gerekli olduğunda nemli bir bez ve keskin olmayan deterjan ile temizleyin.

Tehlike!

• Her temizleme işleminden önce fişi prizden çıkarın.
• Makineyi kesinlikle suyun veya diğer sıvıların içine daldırmayın.

10.2 Depolama

• Zincirli testere uzun süre kullanılmayacağını zincir yağı deposundaki yağı boşaltın. Testere zinciri ve palayı kısaca yağ banyosu içine daldırın ve sonra yağlı kağıt içine sarın.
• Aleti ve aksesuarlarını karanlık, kuru ve dona karşı korunaklı ve çocukların erişemeyeceği bir yerde saklayın. Optimal depolama sıcaklığı 5 °C ve 30 °C arasındadır.

10.3 Yedek parça siparişi:

Yedek parça siparişi yapılırken şu bilgiler verilmelidir:

• Cihaztipi
• Cihazın ürün numarası
• Cihazın kod numarası
- İstenilen yedek parçanın yedek parça numarası

Güncel bilgiler ve fi yatlar internette www.isc-gmbh.info sayfasında açıklanmıştır.

TR

11. Bertaraf etme ve geri kazanım

Transport hasarlarını önlemek için alet bir ambalaj içinde sevk edilir. Bu ambalaj hammaddedir ve böylece geri kazanılabilir veya geri kazanım sistemine iade edilebilir. Alet ve aksesuarları örneğin metal ve plastik gibi çeşitli malzemelerden meydana gelir. Arızalı parçaları evsel atıkların atıldığı çöpe atmayın. Alet, yönetmeliklere uygun şekilde bertaraf edilmesi için özel atık toplama merkezlerine teslim edilmelidir. Bu atık toplama merkezlerinin nerede olduğunu yerel yönetimlerden öğrenebilirsiniz.

12. Ariza arama

Dikkat!

Arıza arama işlemine başlamadan önce fişi prizden çıkarın.

Aşağıdaki tabloda testereniz doğru şekilde çalışmadığında olası arıza sebepleri sebepleri ve bunları nasıl gidereceğiniz gösterilmiştir. Açıklanan bu bilgiler ile arızayı teşhis edemediğinizde yetkili servise başvurunuz.

Arıza Sebebi Giderilmesi
Zincirlitestere calışmıyor	- Elektrik bağlantısı yok- Priz arızalı- Uzatma kablosu hasarlı- Sigorta arızalı	- Gerilim beslemesini kontrol edin- Başka bir prize takın, gerektiğinide değiştirin- Kabloyu kontrol edin, gerektiğinide değiştirin- Sigortayı değiştirin
Zincirli testere kesik olarak çalışıyor	- Harici temassızlık- Dahili temassızlık- Açık/Kapalı şalteri arızalı	- Uzman servise başvurun- Uzman servise başvurun- Uzman servise başvurun
Zincir kuuru	- Yağ deposunda yağ yok- Ağ deposu kapağındaki havalandırma tıkalı- Yağ çıkış kanalı tıkalı	-Yağ doldurun- Yağ kapağını temizleyin- Yağ çıkış kanalını temizleyin
Zincir/pala aşırı sıcak	-Yağ deposunda yağ yok- Yağ deposu kapağındaki havalandırma tıkalı- Yağ çıkış kanalı tıkalı- Zincir körelmiştir- Zincir gerginliği çok yüksek	- Yağ doldurun- Yağ kapağını temizleyin- Yağ çıkış kanalını temizleyin- Zinciri bileyin veya değiştirin- Zincir gerginliğini kontrol edin
Zincirlitestere sarsıntıCalışıyor veya düzgün kes-miyor	-Zincirçokgevşek- Zincir körelmiştir- Zincir aşınmıştır- Zincir dişleri yanlış yöne bakıyor	-Zincirgerginliğini ayarlayın- Zinciri bileyin veya değiştirin- Zinciri değiştirin- Zinciri, dişleri doğru yöne bakacak şekilde yeniden monte edin

TR

Sadece AB Ülkeleri İçin Geçerlidir

Elektrikli cihazları çöpe atmayınız.

Elektrikli ve elektronik aletler ile ilgili 2012/19/AB nolu Avrupa Yönetmeliğince ve ilgili yönetmeliğin ulusal normlara uyarlanması sonucunda kullanılmış elektrikli aletler ayrıştırılmış olarak toplanacak ve çevreye zarar vermeyecek şekilde geri kazanım sistemlerine teslim edilecektir.

Kullanılmış Cihazların İadesi Yerine Uygulanacak Geri Dönüşüm Alternatifi:

Kullanılmış elektrikli alet ve cihaz sahipleri bu eşyalarını iade etme yerine alternatif olarak, yönetmeliklere uygun olarak çalışan geri dönüşüm merkezlerine vermekle yükümlüdür. Bunun için kullanılmış cihaz, ulusal dönüşüm ekonomisi ve atık kanununa göre atıkların antıtlmasını sağlayan kullanılmış cihaz teslim alma yerine teslim edilecektir. Kullanılmış alet ve cihazlara eklenen ve elektrikli sistemi bulunmayan aksesuar ile yardımcı malzemeler bu düzenlemeden muaf tutulur.

Ürünlerinin dokümantasyonu ve evraklarının kısmen olsa dahi kopyalanması veya başka şekilde çoğaltılması, yalnızca iSC GmbH firmasının özel onayı alınmak şartıyla serbesttir.

Teknikdeğişiklikler olabilir

TR

Servis Bilgileri

Garanti Belgesinde belirtiğimiz ülkelerde uzman servis partnerleri ile birlikte çalışırız, bu partnerlerin irtibat bilgileri Garanti Belgesinde açıklanmıştır. Onarım, yedek parça ve sarf malzemesi ihtiyaçlarında bu partner kuruluşlarımız sizlere memnuniyetle yardımcı olacaktır.

Bu ürünümüzde aşağıda açıklanan parçalar doğal veya kullanımdan kaynaklanan bir aşınmaya maruz kalırlar ve aşağıda açıklanan sarf malzemelerine ihtiyaç duyulur.

Kategori Örnek
Aşınma parçaları* Zincir, pala
Sarf malzemesi/Sarf parçaları* Zincir yağı
Eksik parçalar

* sevkiyatın içeriğine dahil olması zorunlu değildir!

Ayıplı mal veya eksik parça söz konusu olduğunda durumu internette www.isc-gmbh.info sayfasına bildirmenizi rica ederiz. Arıza bildiriminizde arızayı ayrıntılı olarak açıklayın ve bunun için aşağıda açıklanan soruları cevaplayın:

• Alet hiç bir kez çalıştı mı yoksa baştan beri mi arızalıydı?
• Arıza meydana gelmeden önce herhangi anormal bir durum dikkatinizi çekti mi (arıza öncesi semptomları)?
• Sizce aletin arızalı ana işlevi nedir (ana semptom)?
  Bu işlevi açıklayınız.

TR

Garanti belgesi

Sayın Müşterimiz,

ürünlerimiz üretim esnasında sıkı bir kalite kontrolden geçirilir. Buna rağmen alet veya cihazınız tam doğru şekilde çalışmadığında ve bozulduğunda bu durumdan çok üzgün olduğumuzu belirtir ve bozuk olan aleti Garanti Belgesi üzerinde açıklanan adrese göndermenizi veya aleti satın aldığınız mağazaya başvurmanızı rica ederiz. Garanti haklarından faydalanmak için aşağıdaki kurallar geçerlidir:

1. Bu garanti koşulları sadece, ürünü ticari olarak veya serbest meslek uygulamalarında kullanmayacak olan tüketiciler yani gerçek kişiler için geçerlidir. Bu garanti koşulları, ilgili üretici firmanın yasal garanti hükümlerine ek olarak müşterilerine tanıldığı ek maddeleri düzenler. Kanuni Garanti Haklarınız bu Garanti düzenlemesinden etkilenmez ve saklı kalır. Garanti kapsamında sunduğumuz hizmetler ücretsizdir.
2. Söz konusu garanti hizmeti kapsamı sadece ilgili üretici firmadan satın aldığınız yeni alet için geçerli olup malzeme veya imalat hatasını kapsar. Ayıplı malın telifisi, ilgili arızanın giderilmesi veya aletin yenisi ile değiştirilmesi ile sınırlıdır ve bu seçim firmamıza aittir. Aletlerimizin ve cihazlanımızın ticari ve endüstriyel kullanım amacı için tasarlanmadığını lütfen dikkate alınız. Bu nedenle aletin ticari ve endüstriyel işletmelerde kullanılması veya benzer çalışmalarda çalıştırılması durumunda Garanti Sözleşmesi geçerli değildir.

3. Garanti kapsamına dahil olmayan durumlar:

4. Montaj talimatına veya yönetmeliklere aykın yapılan montajlardan ve tesisatlardan kaynaklanan hasarlar, kullanma talimatına riayet etmeme nedeniyle oluşan hasarlar (örneğin yanlış bir şebeke gerilimine veya akım türüne bağlama gibi), kullanım amacına veya talimatlara aykırı kullanımdan kaynaklanan hasarlar veya bakım ve güvenlik talimatlarına riayet edilmemesinden kaynaklanan hasarlar veya aletin anormal çevre koşullarına maruz bırakılması veya bakım ve temizlik çalışmalarının yetersiz olmasından kaynaklanan hasarlar.

5. Kullanım amacına veya talimatlara aykırı kullanımdan kaynaklanan hasarlar (örneğin alete aşırı yüklenme veya kullanımına izin verilmeyen alet veya aksesuar), aletin/cihazın içine yabancı maddenin girmesi (örneğin kum, taş veya toz, transport hasarları), zor kullanma veya harici zorlamalardan kaynaklanan hasarlar (örneğin aşağı düşme nedeniyle oluşan hasar).

6. Kullanıma bağlı olağan veya diğer doğal aşınma nedeniyle oluşan hasarlar.

7. Garanti süresi 60 aydir ve garanti süresi aletin satın alındığı tarihte başlar. Arızayı tespit ettiğinizde garanti hakkından faydalanma talebi, garanti süresi dolmadan iki hafta önce bildirilmelidir. Garanti süresi dolduktan sonra garanti hakkından faydalanma talebinde bulunulamaz. Aletin onarılması veya değiştirilmesi garanti süresinin uzamasına yol açmaz ayrıca onarılan alet veya takılan parçalar için yeni bir garanti süresi oluşmaz. Bu aynı zamanda yerinde verilen Servis Hizmetleri için de geçerlidir.

8. Garanti haklarının dan faydalanmak istediğinizde arızalı aleti www.isc-gmbh.info sayfasına bildirin. Kasa fişi veya yeni aletinizi satın aldığınızı belgeleyen diğer bir evrağı hazır tutun. Kasa fişi veya tıp etiketi olmaksızın gönderilen aletler, aletin tam olarak tanımlanma olanağının bulunmaması nedeniyle garanti hizmetleri dışındadır. Aletinizin arızası garanti hizmetleri kapsamındaysa en kısa zamanda oranılmış veya yeni bir alet adresinize gönderilecektir.

Aşınma, sarf ve eksik parçalar için bu Kullanma Talimatının servis bilgileri bölümündeki garanti koşullarında belirtilen kısıtlamalara atifta bulunuruz.

RU

Содержание
