67201 - Tvaika tīrītājs Lund - Bezmaksas lietošanas instrukcija

LIETOŠANAS INSTRUKCIJA 67201 Lund

7. elastīgais pagarinājums

8. cietais pagarinājums

13. uzliktnis ar gumiju ūdens noņemšanai

Simbols rāda izlietoto elektrisko un elektronisko iekārtu selektīvu savākšanu, Izlietotas elektriskas iekārtas ir otrreizējas izejvielas – nevar būt izmestas ar mājsaimniecības atkritumiem, jo satur substances, bīstamas cilvēku veselībai un videi! Lūdzam aktīvi palīdzēt saglabāt dabisku bagātību un sargāt vīdi, pasniegšot izlietoto iekārtu izlietotas elektriskas ierīces savākšanas punktā. Lai ierobežot atkritumu daudzumu, tiem jā būt vēlreiz izlietotiem, pārstrādātiem vai dabūtiem atpakaļ citā formā.

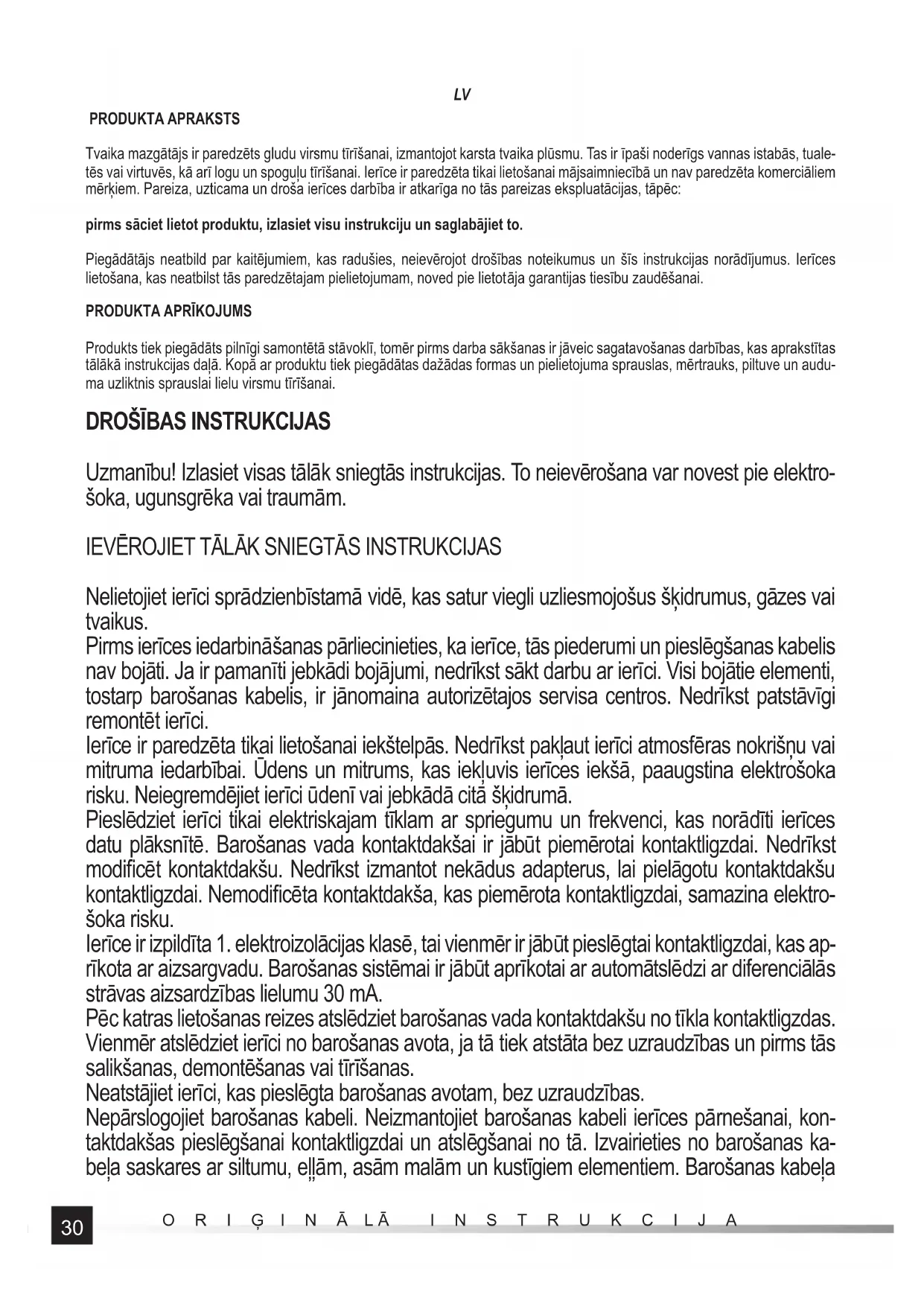

PRODUKTA APRAKSTS Tvaika mazgātājs ir paredzēts gludu virsmu tīrīšanai, izmantojot karsta tvaika plūsmu. Tas ir īpaši noderīgs vannas istabās, tuale- tēs vai virtuvēs, kā arī logu un spoguļu tīrīšanai. Ierīce ir paredzēta tikai lietošanai mājsaimniecībā un nav paredzēta komerciāliem mērķiem. Pareiza, uzticama un droša ierīces darbība ir atkarīga no tās pareizas ekspluatācijas, tāpēc: pirms sāciet lietot produktu, izlasiet visu instrukciju un saglabājiet to. Piegādātājs neatbild par kaitējumiem, kas radušies, neievērojot drošības noteikumus un šīs instrukcijas norādījumus. Ierīces lietošana, kas neatbilst tās paredzētajam pielietojumam, noved pie lietot āja garantijas tiesību zaudēšanai.

Produkts tiek piegādāts pilnīgi samontētā stāvoklī, tomēr pirms darba sākšanas ir jāveic sagatavošanas darbības, kas aprakstītas tālākā instrukcijas daļā. Kopā ar produktu tiek piegādātas dažādas formas un pielietojuma sprauslas, mērtrauks, piltuve un audu- ma uzliktnis sprauslai lielu virsmu tīrīšanai.

DROŠĪBAS INSTRUKCIJAS

Uzmanību! Izlasiet visas tālāk sniegtās instrukcijas. To neievērošana var novest pie elektro- šoka, ugunsgrēka vai traumām. IEVĒROJIET TĀLĀK SNIEGTĀS INSTRUKCIJAS Nelietojiet ierīci sprādzienbīstamā vidē, kas satur viegli uzliesmojošus šķidrumus, gāzes vai tvaikus. Pirms ierīces iedarbināšanas pārliecinieties, ka ierīce, tās piederumi un pieslēgšanas kabelis nav bojāti. Ja ir pamanīti jebkādi bojājumi, nedrīkst sākt darbu ar ierīci. Visi bojātie elementi, tostarp barošanas kabelis, ir jānomaina autorizētajos servisa centros. Nedrīkst patstāvīgi remontēt ierīci. Ierīce ir paredzēta tikai lietošanai iekštelpās. Nedrīkst pakļaut ierīci atmosfēras nokrišņu vai mitruma iedarbībai. Ūdens un mitrums, kas iekļuvis ierīces iekšā, paaugstina elektrošoka risku. Neiegremdējiet ierīci ūdenī vai jebkādā citā šķidrumā. Pieslēdziet ierīci tikai elektriskajam tīklam ar spriegumu un frekvenci, kas norādīti ierīces datu plāksnītē. Barošanas vada kontaktdakšai ir jābūt piemērotai kontaktligzdai. Nedrīkst modifi cēt kontaktdakšu. Nedrīkst izmantot nekādus adapterus, lai pielāgotu kontaktdakšu kontaktligzdai. Nemodifi cēta kontaktdakša, kas piemērota kontaktligzdai, samazina elektro- šoka risku. Ierīce ir izpildīta 1. elektroizolācijas klasē, tai vienmēr ir jābūt pieslēgtai kontaktligzdai, kas ap- rīkota ar aizsargvadu. Barošanas sistēmai ir jābūt aprīkotai ar automātslēdzi ar diferenciālās strāvas aizsardzības lielumu 30 mA. Pēc katras lietošanas reizes atslēdziet barošanas vada kontaktdakšu no tīkla kontaktligzdas. Vienmēr atslēdziet ierīci no barošanas avota, ja tā tiek atstāta bez uzraudzības un pirms tās salikšanas, demontēšanas vai tīrīšanas. Neatstājiet ierīci, kas pieslēgta barošanas avotam, bez uzraudzības. Nepārslogojiet barošanas kabeli. Neizmantojiet barošanas kabeli ierīces pārnešanai, kon- taktdakšas pieslēgšanai kontaktligzdai un atslēgšanai no tā. Izvairieties no barošanas ka- beļa saskares ar siltumu, eļļām, asām malām un kustīgiem elementiem. Barošanas kabeļa31

bojājums paaugstina elektrošoka risku. Barošanas kabeļa bojājuma (piemēram, izolācijas pārgriezuma, izkausējuma) gadījumā nekavējoties atslēdziet kabeļa kontaktdakšu no kon- taktligzdas, pēc tam nododiet produktu autorizētajā servisa centrā. Nedrīkst izmantot ierīci ar bojāto barošanas kabeli. Nedrīkst remontēt barošanas kabeli, tas ir jānomaina pret jaunu kabeli autorizētajā servisa centrā. Pirms ierīces piederumu uzstādīšanas, demontāžas vai regulēšanas atslēdziet barošanas kabeli no tīkla kontaktligzdas. Pirms ierīces iedarbināšanas pārliecinieties, ka izvēlētais piederums ir pareizi uzstādīts. Nepārslogojiet ierīci. Korpusa temperatūra nedrīkst pārsniegt 60 °C. Ierīces pārslogošana noved pie tās ātrākas nodilšanas, var izraisīt tās bojājumu un paaugstināt elektrošoka risku. Visā ierīces darbības laikā tai ir jāatrodas uzraudzībā. Produkts nav paredzēts bērnu lietošanai. Turiet ierīci un tā kabeli bērniem nepieejamās vie- tās. Pievērsiet uzmanību tam, lai bērni nerotaļātos ar ierīci. Bērni bez uzraudzības nedrīkst veikt ierīces tīrīšanu un tehnisko apkopi. Turiet ierīci bērniem nepieejamā vietā, ja tā tiek barota vai atdziest. Ierīci var lietot cilvēki ar samazinātām fi ziskām un garīgām spējām un cilvēki bez pieredzes un zināšanām par ierīci, ja viņi atrodas uzraudzībā vai ir instruēti par drošu ierīces lietošanu tā, lai saistīti ar to riski būtu saprotami. Ūdens tvertne nedrīkst būt atvērta ierīces lietošanas laikā. Nelietojiet ierīci, ja tā ir nokritusi, ir redzami bojājumi vai ja tā tecē. Nekad nevērsiet tvaika plūsmu pret sevi, citiem cilvēkiem vai dzīvniekiem. Saskare ar karstu tvaiku var novest pie nopietniem apdegumiem. Nekad neuzpildiet ierīci ar citu vielu, izņemot tīru, aukstu ūdeni. Jo īpaši nedrīkst izmantot viegli uzliesmojošas vielas, tādas kā spirti, šķīdi- nātāji. Nepievienojiet ūdenim nekādas citas vielas, piemēram mazgāšanas līdzekļus.

Sagatavošana darbībai Uzmanību! Veicot visas šajā punktā aprakstītas darbības, ierīcei ir jābūt atslēgtai no barošanas avota. Pārliecinieties, ka baroša- nas kabeļa kontaktdakša ir izvilkta no kontaktligzdas. Izpakojiet ierīci, pilnībā noņemot visus iepakojuma elementus. Ieteicams saglabāt iepakojumu, tas var būt noderīgs tālākai ierīces transportēšanai un uzglabāšanai. Pārbaudiet ierīci, lai pārliecinātos, ka ierīce nav bojāta. Ja ir konstatēti jebkādi bojājumi, nelietojiet produktu, iepriekš nenovēršot bojājumus vai nenomainot bojātus elementus pret jauniem, kas ir brīvi no bojājumiem. Nostipriniet sprauslu, kas paredzēta izvēlētajam darba veidam, uz tvaika izejas. Nostipriniet sprauslu, izmantojot bajonetveida savienojumu, tā, lai izejas tapas ieietu izgriezumos sprauslas montāžas ligzdā (II). Pēc tam pagrieziet sprauslu pulksteņrādītāja virzienā, lai to bloķētu (III). Pārbaudiet uzstādīšanas pareizību, pareizi uzstādīto rokturi nav iespējams demontēt, velkot to tvaika izejas virzienā. Demontējiet sprauslu montāžai apgrieztā secībā. Uzstādiet sprauslu tieši uz tvaika izejas vai izmantojot cieto vai elastīgo pagarinājumu. Pagarinājumi tiek nostiprināti tādā pašā veidā kā sprauslas vai izmantojot spiedsavienojumu (IV). Leņķa sprausla un sprausla ar birsti tiek uzstādīta, uzbīdot to līdz pretestībai uz ierīces tvaika izeju (V). Nostipriniet auduma pārklāju uz plakano sprauslu tā, lai tas pilnībā aizsegtu sprauslas apakšdaļu (VI). Tā vietā var nostiprināt uzliktni ar gumiju ūdens noņemšanai. Uzliktņa āķiem ir jāieiet caurumos sprauslas aizmugurē tā, lai tie veidotu eņģes, pēc tam nostipriniet uzliktņa priekšējo daļu, izmantojot fi ksatoru (VII). Ūdens uzpildīšana un iztukšošana Uzmanību! Pirms ūdens uzpildīšanas un iztukšošanas pārliecinieties, ka ierīce ir atslēgta no barošanas avota. Barošanas kabeļa kontaktdakša ir izvilkta no kontaktligzdas. Ierīcei un tajā esošajam ūdenim ir jābūt aukstiem.32

Atskrūvējiet ūdens tvertnes vāku, uzpildiet tvertni ar ūdens daudzumu, kas nepārsniedz tvertnes nominālo tilpumu, kurš norādīts tabulā ar tehniskajiem datiem. Neielejiet tvertnē vairāk par 0,28 l ūdens. Tas ļauj sasniegt labāko ierīces veiktspēju. Ierīcei ir pievienots mērtrauks un piltuve. Tos ieteicams izmantot, lai minimizētu ūdens izšļakstīšanu tvertnes uzpildīšanas laikā. Pirms ierīces pieslēgšanas barošanas tīklam rūpīgi noslaukiet izšļakstīto ūdeni. Pēc tvertnes uzpildīšanas aizskrūvējiet tvertnes vāku. Nedrīkst lietot ierīci ar atvērto tvertni. Pēc lietošanas pabeigšanas atslēdziet ierīci no barošanas avota, izvelkot barošanas kabeļa kontaktdakšu no kontaktligzdas. Pagaidiet, līdz ierī ce un ūdens, kas palicis tvertnē, pilnībā atdziest. Atskrūvējiet tvertnes vāku, pagrieziet ierīci ar dibenu uz augšu un pilnībā iztukšojiet tvertni. Aizskrūvējiet tvertnes vāku. Uzmanību! Vāks ir aprīkots ar aizsargierīci, kas neļauj atskrūvēt to, ja tvertnē ir uzkrājiet tvaiks zem pārāk augsta spiediena. Pārāk ātra vāka atskrūvēšana var novest pie karsta tvaika vai pat ūdens atbrīvošanās, kas var kļūt par nopietnu apdegumu iemeslu. Ierīces ieslēgšana un izslēgšana Pēc sprauslas uzstādīšanas un tvertnes uzpildīšanas ar ūdeni uzstādiet ierīci uz līdzenas, cietas un stabilas pamatnes, pēc tam pieslēdziet ierīces kontaktdakšu barošanas tīkla kontaktligzdai. Iedegas indikators, kas atrodas ierīces pamatnē. Tas nozīmē, ka tvertnē esošā ūdens uzsildīšanas process ir sācies. Pēc indikatora nodzišanas ierīce ir gatava lietošanai. Slēdzis ir aprīkots ar bloķētāju, kas aizsargā ierīci no nejaušas ieslēgšanas. Pārbīdiet to ar īkšķi tvaika izejas virzienā, pēc tam nospiediet slēdzi un turiet to nospiestu. Tvaiks sāk izdalīties no izejas. Jo dziļāk nospiests slēdzis, jo intensīvāka tvaika plūsma. Brīdinājums! Ievērojiet piesardzību, lai ķermeņa daļas neatrastos tvaika izejas tuvumā. Karsts tvaiks var kļūt par nopietnu apde- gumu iemeslu. Ierīce ir aprīkota ar termostatu, kas automātiski iedarbina ūdens uzsildīšanu, ja tā temperatūra nokrist zem līmeņa, kas ļauj sas- niegt nominālo veiktspēju. Ūdens uzsildīšanas iedarbināšana vienmēr tiek signalizēta ar indikatora iedegšanu. Atlaižot spiedienu uz slēdzi, tiek apturēta tvaika izplūde. Pēc tam uzstādiet ierīci uz līdzenas, cietas un stabilas pamatnes un atslēdziet barošanas kabeļa kontaktdakšu no kontaktligzdas. Ļaujiet ierīcei pilnībā atdziest, pēc tam iztukšojiet tvertni no ūdens. Ūdens kvalitāte Ielejiet tvertnē tikai tīru, aukstu ūdeni. Ja tekošs ūdens ir ciets vai Jums nav zināšanu par to, sazinieties ar vietējo ūdens piegā- dātāju, lietojiet tikai tekošā un demineralizēta ūdens maisījumu vai tikai demineralizēto ūdens. Cieta ūdens sildīšana noved pie kaļķakmens veidošanās, kas savukārt var novest pie veiktspējas samazināšanas vai pat pilnīgās ierīces aizsprostošanās. Misiņa elementu tvertnē un sprauslās dēļ nedrīkst izmantot nekādus līdzekļus kaļķakmens noņemšanai. Ierīces lietošana Turiet sprauslas izeju nelielā attālumā no tīrāmās virsmas. Noslaukiet ūdens tvaiku, kas uzkrājies uz tīrāmās virsmas, pirms tas pats iztvaiko. Šim mērķim var izmantot uzliktni ar gumiju ūdens noņemšanai, auduma uzliktni, lupatiņu vai papīra dvieli. Grūti noņemamu netīrumu gadījumā atkārtojiet tīrīšanu. Uzmanību! Neizmantojiet ierīci logu tīrīšanai pie aukstām temperatūrām. Saskaroties ar karstu tvaiku, auksts stikls var saplīst. Netīriet ar tvaiku virsmas, kas nav paredzētas slapjai tīrīšanai. Darba laikā pastāvīgi kontrolējiet ūdens daudzumu tvertnē. Ja ierīces veiktspēja samazinās, tas var nozīmēt, ka jāpapildina ūdens tvertnē. Nepieļaujiet situāciju, kad tiek uzsildīta tukša ūdens tvertne. Tas var novest pie ierīces bojāšanas un var kļūt par elektrošoka vai ugunsgrēka iemeslu.

TEHNISKĀ APKOPE UN UZGLABĀŠANA

Pēc ierīces lietošanas pabeigšanas atslēdziet to no barošanas avota, izvelkot barošanas kabeļa kontaktdakšu un pagaidiet, līdz ūdens tvertnē pilnībā atdziest. Pēc tam atskrūvējiet ūdens tvertnes vāku un, pagriežot ierīci ar dibenu uz augšu, pilnībā iztukšo- jiet to no ūdens. Pēc tam atstājiet ierīci ar atvērtu tvertni, līdz ūdens atliekas pilnībā izžūst no tvertnes. Pēc tvertnes nožūšanas aizskrūvējiet vāku. Uz piederumiem uzliekamie auduma pārklāji pēc lietošanas ir mitri — noņemiet tos un ļaujiet tiem nožūt. Pārklājus var mazgāt veļas mazgājamajās mašīnās temperatūrā līdz 60 °C. Nežāvējiet mehāniski un negludiniet tos. Tīriet ierīces korpusu ar viegli samitrinātu lupatiņu, pēc tam nosusiniet vai ļaujiet tam nožūt. Nekad neiegremdējiet ierīces korpusu ūdenī vai jebkādā citā šķidrumā. Neizmantojiet tīrīšanai spirtus, šķīdinātājus, kodīgas vai abrazīvas vielas. Neizmantojiet asus priekšmetus aizsprūdušu sprauslu tīrīšanai. Pirms ierīces lietošanas turpināšanas aizsprūdušās sprauslas ir jānomaina pret jaunām. Uzglabājiet ierīci sausās, noēnotās un labi vēdināmās vietās. Uzglabāšanas vietai ir jānodrošina aizsardzība pret nepiederošo personu, jo īpaši bērnu, piekļuves. Ieteicams uzglabāt ierīci iepakojumā, kas piegādāts kopā ar to.33

TEHNISKIE DATI Parametrs Mērvienība Vērtība Kataloga numurs 67201 Nominālais spriegums [V~] 220–240 Nominālā frekvence [Hz] 50/60 Nominālā jauda [W] 900–1050 Ūdens tvertnes tilpums [l] 0,4 Tvaika spiediens [MPa] 0,3 Maksimālā tvaika temperatūra [°C] 110 Veiktspēja [g/min] 28 - 40 Aizsardzības pakāpe IPX4 Izolācijas klase I Svars [kg] 0,934
