HDC Standard - Augstspiediena tīrītājs Kärcher - Bezmaksas lietošanas instrukcija

Produkta veids	Stacionārais augstspiediena tīrītājs
Zīmols un modelis	Kärcher HDC Standard
Darba spiediens	8 MPa (80 bāri) vai 16 MPa (160 bāri) atkarībā no versijas
Maksimālais spiediens (drošības vārsts)	13 MPa (130 bāri) vai 20 MPa (200 bāri) atkarībā no versijas
Plūsmas ātrums	4000 līdz 8000 l/h atkarībā no modeļa
Elektropadeve	400 V trīsfāžu, 50 Hz
Pieslēguma jauda	14 līdz 46 kW atkarībā no versijas
Elektriskā aizsardzība	IPX5, I klase
Izmēri (G × P × A)	1168 × 800 × 1469 līdz 1881 mm atkarībā no versijas
Tipisks darba svars	318 līdz 560 kg atkarībā no versijas
Maks. padeves temperatūra	60 °C (standarta) vai 85 °C (H versija)
Min./maks. padeves spiediens	0,15 MPa (1,5 bāri) / 0,6 MPa (6 bāri)
Skaņas spiediena līmenis	74 līdz 82 dB(A) atkarībā no versijas
Rokas-rokas vibrācijas (roktura pistole)	3,63 m/s²
Ūdens trūkuma drošība	Aizsardzība ar pludiņa slēdzi tvertnē
Termiskā drošība	Temperatūras sensors un motora aizsardzības automātiskais slēdzis
Spiediena regulēšana	Ar izlādes vārstu un spiediena sensoru
Sūkņa eļļas apkope	Iztukšošana ik pēc 500 stundām, līmenis jāpārbauda katru nedēļu
Aizsardzība pret salu	Iztukšot ūdeni un izskalot ar antifrīzu, ja pastāv sala risks
Mazgāšanas līdzekļu piederumi	Piemērota Kärcher RM sērija (piem., RM 55, RM 81)
Augstspiediena savienojums	Viena izeja augstspiediena šļūtenei

Bieži uzdotie jautājumi - HDC Standard Kärcher

Kā nodot ekspluatācijā Kärcher HDC Standard?

Atveriet ūdens padevi, pagrieziet galveno slēdzi uz 1, pēc tam nospiediet atbloķēšanas pogu. Ierīce ir gatava darbībai un automātiski iedarbina, atverot pistoles rokturi.

Ko darīt, ja uzstādījumā ir ūdens noplūde?

Pārbaudiet skrūves un šļūtenes. Ja tiek konstatēta noplūde, kas pārsniedz 3 pilienus minūtē, sazinieties ar Kärcher klientu apkalpošanas dienestu. Neizmantojiet ierīci, ja ir ievērojama noplūde.

Kādu eļļu izmantot augstspiediena sūknim?

Izmantojiet Kärcher eļļu ref. 6.288-016.0. Ielejiet 1 litru iztukšošanas laikā. Regulāri pārbaudiet līmeni, izmantojot indikatoru.

Kā pasargāt ierīci no sala?

Ja ierīce neatrodas sala necaurlaidīgā telpā, iztukšojiet ūdeni, atskrūvējot šļūtenes, un ļaujiet ierīcei darboties tukšgaitā 1 minūti. Pēc tam izskalojiet pludiņa tvertni ar piemērotu antifrīzu.

Ko darīt, ja ierīce neieslēdzas?

Vispirms pārbaudiet elektropadevi un galveno slēdzi. Skatiet LCD ekrānu, lai iegūtu kļūdas kodu. Biežākās kļūdas ir ūdens trūkums (kods 40) vai izslēgts automātiskais slēdzis (kodi 10-13). Ja nepieciešams, sazinieties ar elektriķi vai klientu apkalpošanas dienestu.

Kā regulēt darba spiedienu?

Spiediens ir iepriekš iestatīts rūpnīcā. Varat pielāgot iestatīto spiedienu, izmantojot LCD ekrāna izvēlni (pogas +, -, OK un ESC). Maksimālo spiedienu ierobežo drošības vārsts.

Kādus mazgāšanas līdzekļus var izmantot ar HDC Standard?

Izmantojiet Kärcher RM sērijas mazgāšanas līdzekļus, piemēram, RM 55 (universālais tīrītājs) vai RM 81 (sārmains aktīvais mazgāšanas līdzeklis). Ievērojiet uz iepakojuma norādītās devas (0,5 līdz 8% atkarībā no produkta).

Kā tīrīt vai nomainīt sprauslu?

Ja spiediens ir nepietiekams, izskalojiet sprauslu. Lai to nomainītu, atskrūvējiet to no stieņa un uzstādiet piemērotu sprauslu (diametrs atkarībā no modeļa). Izmantojiet tikai oriģinālās Kärcher sprauslas.

Kad man jāiztukšo sūkņa eļļa?

Eļļas iztukšošana jāveic ik pēc 500 darba stundām (vai divas reizes gadā). Izmantojiet 1 litru Kärcher eļļas ref. 6.288-016.0 un pēc uzpildes pārbaudiet līmeni.

Kur atrast rezerves daļas un klientu apkalpošanas dienestu?

Sazinieties ar tuvāko Kärcher pārdošanas biroju. Var noslēgt apkopes līgumu. Garantijas remontam sazinieties ar pilnvaroto izplatītāju.

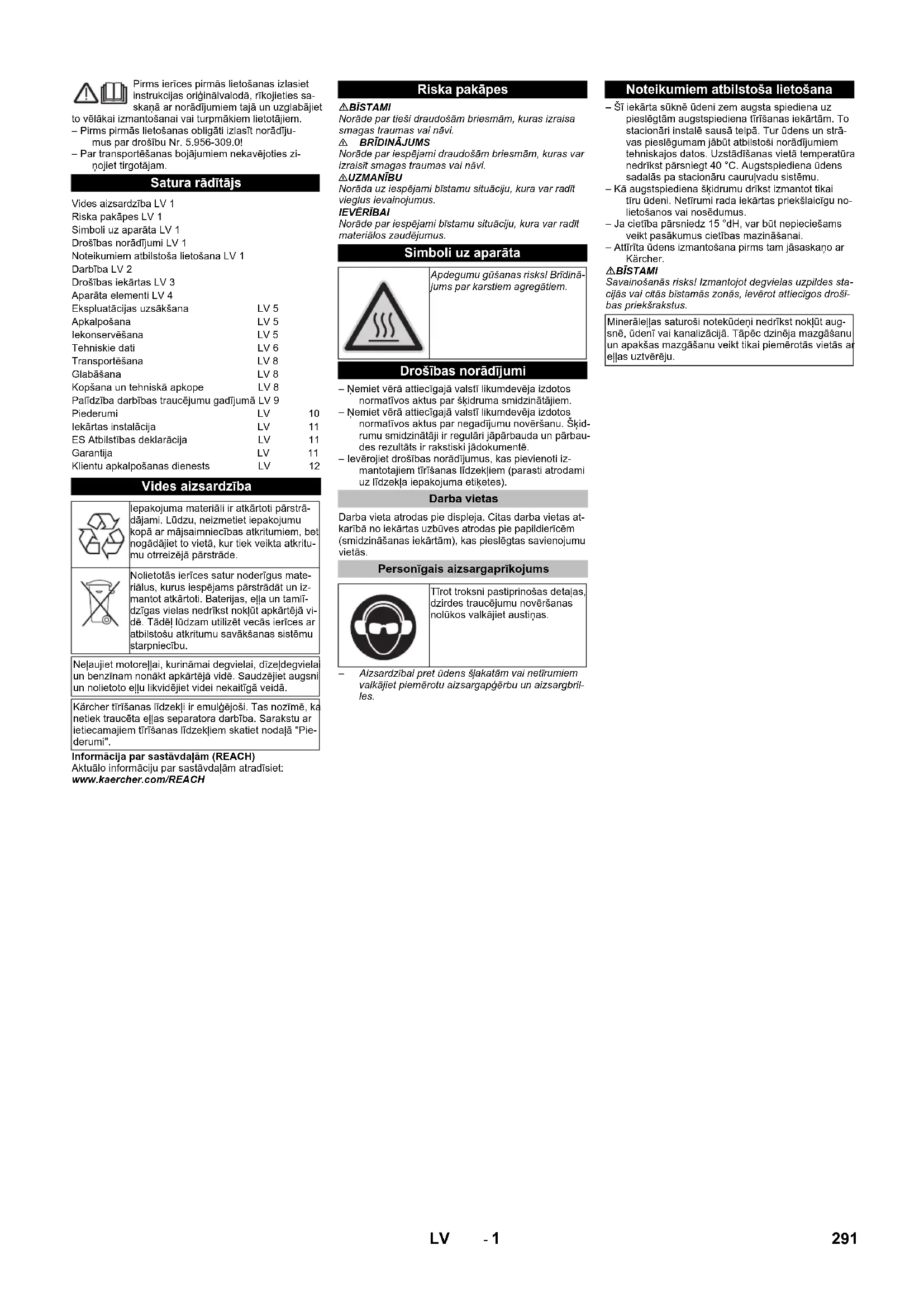

LIETOŠANAS INSTRUKCIJA HDC Standard Kärcher

Pirms ierīces pirmās lietošanas izlasiet instrukcijas originālvalodā, rīkojieties saskaṇā ar norādījumiem tajā un uzglabājiet

to vēlākai izmantošanai vai turpmākiem lietotājiem.

– Pirms pirmās lietošanas obligāti izlasīt norādīju-mus par drošību Nr. 5.956-309.0!
– Par transportēšanas bojājumiem nekavējoties zi- nojiet tirgotājam.

Satura rādītājs

Vides aizsardzība LV 1

Riska pakāpes LV 1

Simboli uz aparāta LV 1

Drošības norādījumi LV 1

Noteikumiem atbilstoša lietošana LV 1

Darbība LV 2

Drošības iekārtas LV 3

Aparāta elementi LV 4

Ekspluatācijas uzsākšana LV 5

Apkalpošana LV 5

lekonservēšana LV 5

Tehniskie dati LV 6

Transportēšana LV 8

Glabāśana LV 8

Kopšana un tehniskā apkope LV 8

Palīdzība darbības traucējumu gadījumā LV 9

Piederumi	LV	10
Iekārtas instalācija	LV	11
ES Atbilstības deklarācija	LV	11
Garantija	LV	11
Klientu apkalpošanas dienests	LV	12

Vides aizsardzība

lepakojuma materiāli ir atkārtoti pārstrādājami. Lūdzu, neizmetiet iepakojumu kopā ar mājsaimniecības atkritumiem, bet nogādājiet to vietā, kur tiek veikta atkritumu otrreizējā pārstrāde.

Nolietotās ierīces satur noderīgus materiālus, kurus iespējams pārstrādāt un izmantot atkārtoti. Baterijas, eļļa un tamli-dzīgas vielas nedrīkst nokļūt apkārtējā vi-dē. Tādēļ lūdzam utilizēt vecās ierīces ar atbilstošu atkritumu savākšanas sistēmu starpniecību.

Nełaujiet motorellai, kurināmai degvielai, dīzeļdegviela un benzīnam nonākt apkārtējā vidē. Saudzējiet augsnī un nolietoto ellu likvidējiet videi nekaitīgā veidā.

Kärcher tīrīšanas līdzekļi ir emulģējoši. Tas nozīmē, ka netiek traucēta eļļas separatora darbība. Sarakstu ar ietiecamajiem tīrīšanas līdzekļiem skatiet nodalā "Piederumi".

Informācija par sastāvda|ām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet:

Norāde par tieši draudošām briesmām, kuras izraisa smagas traumas vai nāvi.

BRĪDINĀJUMS

Norāde par iespējami draudošām briesmām, kuras var izraisīt smagas traumas vai nāvi.

⚠UZMANĪBU

Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus.

IEVÉRÍBAI

Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus.

Simboli uz aparāta

Apdegumu gūšanas risks! Brīdinā-jums par karstiem agregātiem.

Drošības norādījumi

– Nemiet vērā attiecīgajā valstī likumdevēja izdotos normatīvos aktus par škidruma smidzinātājiem.
– Nemiet vērā attiecīgajā valstī likumdevēja izdotos normalīvos aktus par negadījumu novēršanu. Škīdrumu smidzinātāji ir regulāri jāpārbauda un pārbau-des rezultāts ir rakstiski jādokumentē.
– levērojiet drošības norādījumus, kas pievienoti izmantotajiem tīrīšanas līdzekļiem (parasti atrodami uz līdzekļa iepakojuma etiketes).

Darba vietas

Darba vieta atrodas pie displeja. Citas darba vietas atkaribā no iekārtas uzbūves atrodas pie papildiericēm (smidzināšanas iekārtām), kas pieslēglas savienojumu vietās.

Personīgais aizsargaprīkojums

Tīrot troksni pastiprinošas detaļas, dzirdes traucējumu novēršanas nolūkos valkājiet austiņas.

- Aizsardzībai pret ūdens šlakatām vai netīrumiem valkājiet piemērotu aizsargapgērbu un aizsargbrilles.

Noteikumiem atbilstoša lietošana

• Šī iekārta sūknē ūdeni zem augsta spiediena uz pieslēgtām augstspiediena tīrīśanas iekārtām. To stacionāri instalē sausā telpā. Tur ūdens un strāvas pieslēgumam jābūt atbilstoši norādījumiem tehniskajos datos. Uzstādīśanas vietā temperatūra nedrīkst pārsniegt 40 °C. Augstspiediena ūdens sadalās pa stacionāru caurulvadu sistēmu.
  – Kā augstspiediena škīdrumu drīkst izmantot tikai tīru ūdeni. Netīrumi rada iekārtas priekšlaicīgu no- lietošanos vai nosēdumus.
• Ja cietība pārsniedz 15 °dH, var būt nepieciešams veikt pasākumus cietības mazināšanai.
• Attīrīta ūdens izmantošana pirms tam jāsaskaņo ar Kärcher.

ΔBİSTAMI

Savainošanās risks! Izmantojot degvielas uzpildes stacijās vai citās bīstamās zonās, ievērot attiecīgos drošības priekšrakstus.

Minerālellas saturoši notekūdeni nedrīkst nokļut augsnē, ūdenī vai kanalizācijā. Tāpēc dzinēja mazgāšanu un apakšas mazgāšanu veikt tikai piemērotās vietās aellas uztvērēju.

1 Netīrumu savācējs (uzstāda pasūtītājs)
2 Temperatūras uztvērējs
3 Ūdens trūkuma drošinātājs
4 Tvertne ar pludinu
5 Spiediena sūknis (opcija)
6 Klokvārpstas sūknis
7 Drošības vārsts
8 Elektromotors
9 P r e t v ā r s t s
10 Augstspiediena šljutene
11 Augstspiediena sistēmas spiediena sensors
12 Pärplüdes värsts
13 Plūsmas slēdzis
14 Pludina värsts
15 Slēgvārsts (uzstāda pasūtītājs)
16 Slēgvārsts (uzstāda pasūtītājs)

A Caurulvads/augstspiediena izeja

B Üdens pievads

C Pārplūde

Üdens pievads

Üdeni no tvertnes ar pludiņa vārstu novada uz sūkņa sūkšanas pusi. Üdens līmenis ar pludiņa vārstu aprīko-tajā tvertnē tiek turēts nemainīgs, pateicoties pludiņa vārstam. Ja pludiņa vārsts ir bojāts, üdens izplūst caur pārplūdl. Ja ir traucēta üdens padeve, üdens trūkuma drošinātājs vadības sistēmai nosūta klūdas zīnojumu.

Sūkni

Elektromotors darbina klokvārpstas sūkni. Sūknis zem augsta spiediena esošo ūdeni sūknē uz spiediena pusi.

Augustspiediena puse

Zem augsta spiediena esošais ūdens caur pārplūdes vārstu un spiediena sensoru noklūst augstspiediena izejā. Tad seko lietotāja augstspiediena sistēma.

Spiediena regulēšana

Neizlietoto üdeni no pārplūdes vārsta novada atpakal tvertnē ar pludiņa vārstu. Ja ir izslēgti visi patērētāji, pārplūdes vārsts pilnībā pārslēdzas atpakalplūsmā uz tvertni ar pludiņa vārstu. Ja, neskatoties uz pārplūdes vārstu, spiediens izejā pārsniedz maksimālo darba spiedienu, tad atveras drošības vārsti.

Vadība

– Ar atblokēšanas taustiņu tiek atjaunota iekārtas darba gatavība. Ja sistēmā pēc rokas smidzinātāj-pistoles atvēršanas spiediens samazinās zem noteiktā ieslēgšanās punkta, tiek ieslēgli augstspiediena sūkni.
– Ja, darbojoties augstspiediena sūkniem, pēc visu rokas smidzinātājpistolu aizvēršanas nostrādā pārplūdes vārsta plūsmas slēdzis, tad sūkni pēc aizka-ves laika, kuru iespējams iestatīt dažādi, tiek atkal izslēgts.
– Ja iekārta ir darba gatavībā un nedarbojas augstspiediena sūkņi, tiek iedarbināts taimeris, kurš atiestata iekārtas darba gatavību pēc 6 stundām.

Drošības iekārtas

Drošības ierīces kalpo lietotāja aizsardzībai un tās nedrīkst ignorēt vai apiet to darbību.

Ar pludiņu aprīkotās tvertnes ūdens trūkuma drošinātājs

Üdens trükuma drošinātājs novērš augstspiediena sūk- nu ieslēgšanos, ja ir nepietiekams üdens daudzums.

Temperatūras sensors

Temperatūras sensors izslēdz iekārtu, sasniedzot pārāk augstu ūdens temperatūru.

Tinuma aizsardzības kontakts

Sūkņa pievada tinuma aizsardzības kontakts motora ti- numā atslēdz motoru termiskās pārslodzes gadījumā.

Drošības vārsts

– Drošības vārsts atveras, ja ir bojāts pārplūdes vārsts.
- Drošības vārsts ir rūpnīcā iestatīts un noplombēts. Iestatīšanu drīkst veikt tikai klientu serviss.

Pärplüdes värsts ar plüsmas slēdzi

– Ja noslēdz visas rokas smidzinātājpistoles, tad atveras pārplūdes vārsts un viss ūdens daudzums plūst atpakaļ uz tvertni ar pludīna vārstu. Augstspiediena sūknus izslēdz ar plūsmas slēdzi pēc ie- statītā aizkaves laika.
– Neuznemtais üdens pa pärplüdes värstu plüst atpakaj uz tvertni ar pludiņa slēdzi.

Augustspiediena sistēmas spiediena sensors

Ja no jauna atver rokas smidzinātājpistoli, ar spiediena sensoru tiek atkal iedarbināti augstspiediena sūkni.

Aparāta elementi

1 Tvertne ar pludinu
2 Pludina värsts
3 Üdensapgādes pieslēgums
4 Elektromotors
5 Drošības vārsts
6 Resīvers
7 Ellas nolaišanas skrūve
8 Ellas limena indikators
9 Ellas tvertne
10 Augstspiediena sūknis
11 Spiediena sūknis

(opcija)

12 Labais apšuvuma panelis

13 Priekšējais apšuvuma panelis

14 Kreisais apšuvuma panelis

15 Displejs

17 Temperatūras uztvērējs

18 Ūdens trūkuma drošinātājs

19 Pārplūdes vārsts

20 Augstspiediena sistēmas spiediena sensors

21 Plūsmas slēdzis

22 Galvenais slēdzis

23 Elektriskā sadalne

24 Augstspiediena padeve

Ekspluatācijas uzsākšana

ABISTAMI

Savainošanās risks! Aparātam, pievadiem, augstspiediena šlūtenei un pieslēgumiem jābūt nevainojamā stāvokli. Ja to stāvoklis nav apmierinošs, tad aparātu izmantot nav atlauts.

Apkalpošana

Drošības norādījumi

Lietotājam jāizmanto aparāts tikai atbilstoši noteikumiem. Viņam jāņem vērā vietējie apstākļi un strādājot ar aparātu jāpievērš uzmanība apkārtnē esošajiem cilvēkiem.

Aparātam darbojoties nekad neatstājiet to bez uzraudzības.

ABISTAMI

• Applaucēšanās risks ar karstu ūdeni! Nevērsiet ūdens strūklu uz cilvēkiem vai dzīvniekiem.
• Apdegumu gūšanas risks, saskaroties ar karstām iekārtas dajām! Darbinot aparātu ar karstoūdeni, nepieskarieties neizolētiem caurulvadiem un šļute-nēm. Turiet smidzināšanas cauruli tikai aiz roktu-riem.
• Rikojoties ar tirišanas līdzekliem, pastāv saindēšanas vai kīmisko apdegumu risks! levērojet uz tirišanas līdzekliem dotos norādījumus. Tirišanas līdzeklus uzglabājiet nepiederošām personām nepieejamā vietā.

⚠BİSTAMI

Briesmas dzīvībai, gūstot elektriskās strāvas triecienu! Nevērsiet ūdens strūklu uz šādām iekārtām:

– elektriskām ierīcēm un iekārtām,
- uz šo iekārtu,
- uz visām strāvu vadošām dalām darba vietā.

No smidzināšanas caurules izplūstošā ūdens strūkla rada atsitiena spēku. Ja smidzināšanas caurule ir izliekta lenkī, spēks virzīts uz augšu.

⚠ BİSTAMI

• Savainošanās risks! Smidzināšanas caurules atsitiena rezultātā Jūs varat zaudēt līdzsvaru. Jūs varat apkrist. Smidzināšanas caurule var klūt nekontrolējama un var ievainot personas. leņemiet stabilu stāvokli un turiet pistoli stingri rokās. Nekad nenoblokējiet rokas smidzinātājpistoles sviru.
• Strūklu nedrikst vērst aī uz citiem cilvēkiem vai pats uz sevi, lai notīritu apqērbu vai apavus.
• Lidojošas detaļas var radīt ľievainojumus! Lidojošas daļas vai priekšmeti var ievainot personas vai dzīvniekus. Nevērsiet ūdens strūklu uz pīstošiem vai nestabiliem priekšmetiem.
• lespējams bojājumu radīts negadījumu risks! Rie-pas un vārstus tīriet no vismaz 30 cm attāluma.

ΔBISTAMI

Risku rada veselībai kaitējošas vielas! Neapsmidziniet šādus materiālus, jo tā rezultātā var izdalīties veselībai kaitīgas vielas:

- azbestu saturošus materiālus,

- materiālus, kas var saturēt veselībai kaitīgas vielas. ⚠️BĪSTAMI

• Savainošanās risks izplūstošas, iespējams, karstas ūdens strūklas rezultātāl lekārtai optimāli piemērotas tikai originālās Kārcher augstspiediena šlūtenes. Izmantojot citas šlūtenes, netiek sniegta garantija.
• Tīrīšanas līdzekļi var kaitēt veselībai! lespējami pie-jauktu tīrīšanas līdzekļu dēļ no aparāta izvadītais ūdens nav dzeramā ūdens kvalitātē.
• Strādājot pie troksni pastiprinošām detaļām, pa- stāv dzirdes bojājumu risks! Šajā gadījumā jālieto austiņas.

Aparāta vibrācijas

△BRĪDINĀ JUMS

Ilgāks aparāta lietošanas ilgums var radīt vibrācijas iz- raisītus asinsrites traucējumus rokās.

Vispārēji ieteicamu aparāta lietošanas laiku noteikt nevar, jo tas ir atkarīgs no vairākiem ietekmes faktoriem:

– Personīga predispozīcija uz sliktu asinsriti (bieži auksti pirksti, pirkstu knudēšana).

– Zema apkārtējā temperatūra. Roku aizsardzībai valkāt siltus cimdus.

– Cieša satveršana pasliktina asinsteci.
– Nepārtrāukts darba režīms ir sliktāks nekā ar pauzēm pārtraukts režīms.

Aparāta regulāras un ilglaicīgas lietošanas gadījumā un, atkārtoti iestājoties atbilstošajām pazīmēm (piemēram, pirkstu knudēšana, auksti pirksti), mēs iesakām iziet medicīnisko apsekošanu.

Displejs

Norādījums: Teksts tiek rādīts anglu valodā.

A Atblokēšanas poga

B Škidro kristālu displejs
C Mainīt vērtību (-) vai kursoru pārbīdīt pa kreisi
D Mainīt vērtību (+) vai kursoru pārbīdīt pa labi
E Apstiprinājuma taustiņš (OK)
F Pārtraukšana (ESC)
– Kad ierīce ir gatava darbam, tad pārmainus tiek uz-rādītas augstspiediena sūkņu aktuālās darba stundas un darba spiediens.
- Rodoties klūdām, tās tiek pārmainus uzrādītas displejā (skatīties "Palīdzība traucējumu gadījumā").

Ierīces sagatavošana darbam

ΔBİSTAMI

Savainošanās risks izplūstošas, iespējams, karstas ūdens strūklas rezultātā!

ΔBĪSTAMI

Pirms katras lietošanas reizes pārbaudiet, vai nav bojāta augstspiediena šlūtene. Nekavējoties nomainiet bojātu augstspiediena šlūteni.

→ Pirms katras lietošanas pārbaudiet, vai augstspiediena šljūtenei, caurulvadiem, armatūrai un smidzināšanas caurulei nav bojājumu.
→ Pārbaudiet šlūtenes savienojuma fiksāciju un hermētiskumu.

Izslēgšana avārijas gadījumā

→ Galveno slēdzi pagrieziet pozīcijā 0.
→ Aizslēgt ūdens padevi.
→ Spiediet rokas smidzinātājpistoli, līdz ierīcē vairs nav spiediena.

lerīces ieslēgšana

→ Attaisiet üdens padeves krānu.
→ Galveno slēdzi pagrieziet pozīcijā 1.
→ Nospiediet atblokēšanas pogu.
→ Veiciet tīrīšanu.

Norādījums: Ja tīrīšanas pārtraukums pārsniedz iesta- tīto aiztures laiku (min. 30 sekundes), aparāts apstājas. Vienlaikus sākas 6 stundas ilgs darba gatavības laiks. Darba gatavības laikā iekārta sāk darboties automātiski, ja rokas smidzinātājpistoles atvēršanas rezultātā sa-mazinās spiediens.

Darba gatavības laika atjaunošana

→ Nospiediet atblokēšanas pogu.

Izslēgt ierīci

→ Galveno slēdzi pagrieziet pozīcijā 0.
→ Aizslēgt ūdens padevi.
→ Spiediet rokas smidzinātājpistoli, līdz ierīcē vairs nav spiediena.
→ Nodrošiniet rokas smidzinātājpistoli ar drošinātāju pret netīšu atvēršanos.

lekonservēšana

Ja paredzēti ilgāki ekspluatācijas pārtraukumi vai nav iespējama instalācija pret salu pasargātā vietā, veiciet sekojošos pasākumus (skat. nodalu "Kopšana un teh-niskā apkope", sadalu "Aizsardzība pret aizsalšanu").

→ Izlaist üdeni.
→ Izskalot ierīci ar pretsala līdzekli.
→ Izslēdziet un nodrošiniet galveno slēdzi.

Tehniskie dati

		HDC 40/8(2.509-605.0)	HDC 40/8 H(2.509-606.0)	HDC 60/8(2.509-611.0)	HDC 60/8 H(2.509-612.0)	HDC 80/8(2.509-619.0)	HDC 80/8 H(2.509-620.0)
Tehniskie dati attiecībā uz jaudu
Darba spiediens MPa (bar) 8 (80)	8 (80) 8 (80) 8 (80) 8 (80) 8 (80)
Maks. darba spiediens (drošības vārsts)	MPa (bar) 13 (130) 13 (130) 13 (130) 13 (130)
Sūknējamā šķidruma daudzums	l/h (l/min.)	4000 (66,6)	4000 (66,6)	6000 (100)	6000 (100)	8000 (133,3)	8000 (133,3)
Udensapgāde
Pievadāmā ūdens daudzums (min.)	l/h (l/min.)	4000 (66,6)	4000 (66,6)	6000 (100)	6000 (100)	8000 (133,3)	8000 (133,3)
Pievadāmā ūdens spiediens (min.)	MPa (bar)	0,15 (1,5)	0,15 (1,5)	0,15 (1,5)	0,15 (1,5)	0,15 (1,5)	0,15 (1,5)
Pievadāmā ūdens spiediens (maks.)	MPa (bar)	0,6 (6)	0,6 (6)	0,6 (6)	0,6 (6)	0,6 (6)	0,6 (6)
Pievadāmā ūdens temperatūra (maks.)	°C	60	85	60	85	60	85
Elektropadeve
Strāvas veids	--	3~	3~	3~	3~	3~	3~
Frekvence	Hz	50	50	50	50	50	50
Spriegums	V	400	400	400	400	400	400
Pieslēguma jauda	kW	14	15	19,5	21,5	27	28
Drošinātāji (inertie)	A	32	32	50	50	63	63
Aizsardzība	--	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Aizsardzības klase	--	I	I	I	I	I	I
Maksimāli pieļaujamā tīkla pre-testība	omi	0,273+j0,171	0,273+j0,171	0,248+j0,156	0,248+j0,156	0,223+j0,140	0,223+j0,140
Elektropievads	mm2	4x 16	4x 16	4x 16	4x 16	4x 16	4x 16
Izmēri un svars
Garums	mm	1168	1168	1168	1168	1168	1168
Platums	mm	800	800	800	800	800	800
Augstums	mm	1469	1469	1881	1881	1881	1881
Tipiskā darba masa	kg	318,7	310,6	439,4	459,4	453,2	473,2
Saskaņā ar EN 60335-2-79 aprēķinātās vērtības
Trokšņu emisija
Skaņas spiediena līmenis LpA	dB(A)	74	74	76	76	76	76
Nenoteiktība KpA	dB(A)	1	1	1	1	1	1
Plaukstas-rokas vibrācijas lielums
Rokas smidzinātājpistole	m/s2	3,63	3,63	3,63	3,63	3,63	3,63
Strūklas padeves caurule m/s	2	7,52	7,52	7,52	7,52	7,52	7,52
Nenoteiktība K	m/s2	1,0	1,0	1,0	1,0	1,0	1,0

Iznēmuma iemesls saskaņā ar Regulu (ES) 2019/1781 I pielikuma 2. iedalas 12. punktu: a)

		HDC 40/16(2.509-603.0)	HDC 40/16 H(2.509-604.0)	HDC 60/16(2.509-609.0)	HDC 60/16 H(2.509-610.0)	HDC 80/16(2.509-617.0)	HDC 80/16 H(2.509-618.0)
Tehniskie dati attiecībā uz jaudu
Darba spiediens MPa (bar) 16 (160) 16 (160) 16 (160) 16 (160) 16 (160)
Maks. darba spiediens (drošības vārsts)	MPa (bar) 20 (200) 20 (200) 20 (200) 20 (200) 20 (200) 20 (200)
Sūknējamā šķidruma daudzums	l/h (l/min.)	4000 (66,6)	4000 (66,6)	6000 (100)	6000 (100)	8000 (133,3)	8000 (133,3)
Udensapgāde
Pievadāmā ūdens daudzums (min.)	l/h (l/min.)	4000 (66,6)	4000 (66,6)	6000 (100)	6000 (100)	8000 (133,3)	8000 (133,3)
Pievadāmā ūdens spiediens (min.)	MPa (bar)	0,15 (1,5)	0,15 (1,5)	0,15 (1,5)	0,15 (1,5)	0,15 (1,5)	0,15 (1,5)
Pievadāmā ūdens spiediens (maks.)	MPa (bar)	0,6 (6)	0,6 (6)	0,6 (6)	0,6 (6)	0,6 (6)	0,6 (6)
Pievadāmā ūdens temperatūra (maks.)	°C	60	85	60	85	60	85
Elektropadeve
Strāvas veids	--	3~	3~	3~	3~	3~	3~
Frekvence	Hz	50	50	50	50	50	50
Spriegums	V	400	400	400	400	400	400
Pieslēguma jauda	kW	22	22	34	35	45	46
Drošinātāji (inertie)	A	50	50	80	80	100	100
Aizsardzība	--	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Aizsardzības klase	--	I	I	I	I	I	I
Maksimāli pieļaujamā tīkla pre-testība	omi	0,180+j0,113	0,180+j0,113	0,158+j0,099	0,158+j0,099	0,138+j0,087	0,138+j0,087
Elektropievads	mm2	4x 16	4x 16	4x 35	4x 35	4x 35	4x 35
Izmēri un svars
Garums	mm	1168	1168	1168	1168	1168	1168
Platums	mm	800	800	800	800	800	800
Augstums	mm	1469	1469	1881	1881	1881	1881
Tipiskā darba masa	kg	327,5	426,7	465,5	552,5	540,8	560,8
Saskaņā ar EN 60335-2-79 aprēkinātās vērtības
Trokšņu emisija
Skaņas spiediena līmenis LpA	dB(A)	80	80	82	82	82	82
Nenoteiktība KpA	dB(A)	1	1	1	1	1	1
Plaukstas-rokas vibrācijas lielums
Rokas smidzinātājpistole	m/s2	3,63	3,63	3,63	3,63	3,63	3,63
Strūklas padeves caurule m/s	2	7,52	7,52	7,52	7,52	7,52	7,52
Nenoteiktība K	m/s2	1,0	1,0	1,0	1,0	1,0	1,0

Iznēmuma iemesls saskaņā ar Regulu (ES) 2019/1781 I pielikuma 2. iedalas 12. punktu: a)

500 150 D 500 D

HDC 80/16 H attēls bez apšuvuma paneļiem
A Augstspiediena padeve
B Udensapgādes pieslēgums
C Galvenā elektriskās strāvas kabeļa pieslēgums
D Minimālais attālums no sienas

Transportēšana

⚠UZMANĪBU

Savainošanās un bojājumu risks! Transportējot ānemiet vērā aparāta svaru.

→ Transportējot automašinā, saskaņā ar spēkā esošajām direktīvām nodrošiniet aparātu pret izslīdēšanu un apgāšanos.

Glabāšana

⚠UZMANĪBU

Savainošanās un bojājumu risks! Uzglabājot ṣemiet vērā aparāta svaru.

Kopšana un tehniskā apkope

⚠BİSTAMI

Savainošanās risks! Veicot visa veida tehniskās apkopes un remontdarbus, galvenais slēdzis ir jāizslēdz.

Apkopes grafiks

Kad Veicamais darbs Detala, kurai jāveic apkope Veikšana Kam jāveic
ik dienas Rokas smidzinātajpis- toles pārbaude	Rokas smidzinātājpistole Pārbaudiet, vai	rokas smidzinātājpistole cieši noslēdzas. Pār- baudiet, vai drošinātājs pilda savas funkcijas - pasargā pret ne- atļautu lietošanu. Ja rokas smidzinātājpistole ir bojāta, nomai- niet to.	Operators
	Augstspiediena šļūte-ņu pārbaude	Ar darba aparātu savienotie izvadi, šļūte- nes	Pārbaudiet, vai šļūtenes nav bojātas. Ja šļūtenes ir bojātas, tās nekavējoties jānomaina. Negadījuma risks!	Operators
reizi nedēļā vai ik pēc 40 ekspluatācijas stundām	lekārtas hermētisku- ma pārbaude	Visa iekārta	Pārbaudiet sūkņa, pārplūdes vārsta un cauruļvadu sistēmas hermētiskumu. Ja zem sūkņa iztek eļļa vai nehermētiskuma dē slūce ir vairāk kā 3 ūdens pilieni minūtē, zīnojiet klientu apkalpo- šanas dienestam. Turiet brīvus noplūdes urbumus.	Lietotājs/Klientu apkalpošanas dienests
	Eļļas stāvokļa pārbau- de	Sūkņa eļļas līmeņa indikācija Ja eļļa ir blāva, tā jānomaina. Operators
	Eļļas līmeņa pārbaude	Sūkņa eļļas līmeņa indikācija	Pārbaudiet sūkņa eļļas līmeni. Vajadzības gadījumā iepildiet eļļu (pasūt. Nr. 6.288-016).	Operators
reizi mēnesī vai ik pēc 200 ekspluatācijas stundām	Sūkņa pārbaude	Augstspiediena sūknis	Pārbaudiet, vai sūknim nav sūces. Ja novērojami vairāk kā 3 ūdens pilieni minūtē, informējiet Klientu apkalpošanas dienes- tu.	Operators
	Ūdens trūkuma droši- nātāja pārbaude	Pludiņa vārsts tvertnē, kas aprīkota ar pludiņa vārstu	Paspiediet ūdens trūkuma drošinātāja pludiņu apm. 5 sekundes uz leļu un kontrolējiet klūdas indikāciju vadības blokā. Ja nepie- ciešams, notīriet nogulsnes.	Operators
	Pludiņa vārsta pār- baude	Tvertne ar pludiņu	Ūdens līmenim jābūt 40 mm zem pārplūdes. Ja pludiņa vārsts ir slēgts, nedrīkst izplūst ūdens.	Operators
	Pārbaudiet inerces darbības laiku.	Vadība	Noslēdziet patērētāju (piem., rokas smidzinātājpistole). Pēc inerces darbības laika sūknim ir jāizslēdzas.	Operators
	Automātiskās ieslēg- šanās pārbaude	Spiediena sensors	Sūknis nedarbojas, jo nav ūdens patēriņa. Atveriet rokas smi- dzinātājpistoli. Ja augstspiediena sistēmā spiediens krītas zem ieslēgšanās punkta, sūknim ir jāieslēdzas.	Operators
	Šļūteņu apskavu pie- vilkšana	Visas šļūteņu apskavas	Pievelciet šļūteņu apskavas ar griezes momentu atslēgu. Pie- vilkšanas moments līdz 28 mm nominālajam diametram = 2 Nm, no 29 mm = 6 Nm.	Operators
Reizi pusgadā vai ik pēc 500 darba stundām	Eļļas maiņa	Augstspiediena sūknis	Izlaidiet eļļu. Iepildiet 1 litru jaunas eļļas (pasūt. Nr. 6.288- 016.0). Pārbaudiet uzpildes līmeni eļļas līmeņa indikācijā.	Operators
reizi pusgadā vai ik pēc 1000 ekspluatācijas stun- dām	Pārbaudiet, vai aparā- tam nav kaļka nogul- snējumu.	Visa ūdens sistēma	Vārstu vai sūkņu darbības traucējumi var norādīt uz apkaļkoša- nos. Nepieciešamības gadījumā veiciet atkaļkošanu.	Lietotājs, kas ins- truēts par atkaļ- košanu
	Spaiļu pievilkšana	Elektriskā sadalne	Galvenajā elektriskajā kēdē pievelciet visas konstrukcijas ele- mentu spailes.	Elektrikis
	Pludiņa vārsta pār- baude	Tvertne ar pludiņu	Ūdens līmenim jābūt 40 mm zem pārplūdes. Ja pludiņa vārsts ir slēgts, nedrīkst izplūst ūdens.	Klientu apkalpo- šanas dienests
reizi gadā	Drošības pārbaude	Visa iekārta	Drošības pārbaudes atbilstoši šķidruma smidzinātāju vadlīni- jām.	Specialists

Apkopes līgums

Ir iespējams noslēgt līgumu ar firmas Kärcher realizācijas daļu par tehniskās apkopes veikšanu ierīcei.

Aizsardzība pret aizsalšanu

Aparāts jāuzstāda no sala pasargātās telpās. Ja pastāv sala risks, piem., uzstādot laukā, aparāts jāiztukšo un jāizskalo ar antifrīzu.

Üdens nolaišana

→ Noskrūvēt no aparāta ūdens apgādes un augstspiediena šlūteni.
→ Darbināt aparātu maks. 1 minūti, līdz sūknis un vadi attukšojas.

Izskalot aparātu ar antifrīzu

Norāde: levērojiet antifrīza ražotāja lietošanas norādī-jumus.

→ Tvertnē ar pludiņu līdz pašai augšai iepildiet tirdz-niecībā pieejamu antifrīzu.
→ Zem augstspiediena izejas palieciet savākšanas tvertni.
→ leslēdziet aparātu un darbiniet tik ilgi, līdz reaģē ar pludīņu aprīkotās tvertnes ūdens trūkuma drošinātājs un aparāts izslēdzas.
Līdz ar to tiek panākta noteikt aizsardzība pret koroziju.

Palīdzība darbības traucējumu gadījumā

ΔBİSTAMI

Savainošanās risks! Veicot visa veida remontdarbus, galvenais slēdzis ir jāizslēdz.

A Klūdas numurs

B Aktuālo radušos klūdu skaits

Klūdas numurs	Klūdas apraksts Klūdas	veids
01 Nav vā	dības sprieguma 2
02 Displejs, nav sakaru 2
10 Augsts	piediena sūkņa 1 dzinēja aizsargslēdzis	1
11 Augsts	piediena sūkņa 2 dzinēja aizsargslēdzis	1
12 Augsts	piediena sūkņa 3 dzinēja aizsargslēdzis	1
13 Augsts	piediena sūkņa 4 dzinēja aizsargslēdzis	1

18 Augsts	piediena sūkņa 1 tinuma aizsardzības kontakts	1
19 Augsts	piediena sūkņa 2 tinuma aizsardzības kontakts	1
20 Augsts	piediena sūkņa 3 tinuma aizsardzības kontakts	1
21 Augsts	piediena sūkņa 4 tinuma aizsardzības kontakts	1
26 Spiediena sūkņa dzinēja aizsarg- slēdzis		2
30 Ilgstoši	aizņemts taustiņš „leslēg- šana“ (vadības sistēmas ieeja)	2
31 Ilgstoši	aizņemts taustiņš „leslēgts“ (Displejs)	2
32 Ilgstoši	aizņemts taustiņš „Izslēg- šana“ (vadības sistēmas ieeja)	2
40 Nepietekams ūdens daudzums 2
41 Pārāk augsta ūdens temperatūra 2
42 Atslēgsanās sūces dēl 1 (30 min ilga darbība)		2
43 Atslēgsanās sūces dēl 2 (maza sūce) 2
45 Pārāk augsts spiediens (> 300 bar) 2
47 Nepareizi iestatīts pārplūdes vārsts 2
48 Nepareizi iestatīts HDC tips 2
50 Augsts	piediena sistēmas spiedie- na sensors neraida signālu	2
51 Plūsmas slēdža ilgstošs signāls 2
52 Temperatūras sensors neraida sig- nālu		2

• Klūdas veids 1: lerīces ekspluatācija avārijas režīmā ar atlikušajiem augstspiediena sūkņiem.
• Klūdas veids 2: lerīces gatavība darbam tiek atslēgta un augstspiediena sūkni tiek izslēgti.
• Ja rodas kāda no augstāk minētajām klūdām, pēc klūdas novēršanas, nospiežot atblokēšanas taustiņu, var alkal aljaunot iekārtas darbību.
  Norādījums: Pēdējās 40 klūdas tiek saglabātas ar to rašanās datumu un laiku, un tās var aplūkot displejā.

A Klūdas rašanās datums
B Klūdas rašanās pulksteņa laiks
C Klūdas numurs
D Klūdas vieta sarakstā
E Saglabāto klūdu skaits

Darbības traucējums	lespējamais cēlonis	Traucējuma novēršana	Kam jāveic
Aparāts nedarbojas	Ierīcē nav sprieguma.	Pārbaudīt elektrotīklu.	Elektriķis
	ledarbojies vadības sistēmas dzinēja aizsardzības slēdzis.	Pārbaudīt motora aizsargslēdzi.	Klientu apkalpošanas die-nests
Atverot rokas smidzinātājpistoli, galavī-bas laikā sūknis neieslēdzas	Bojāts augstspiediena sistēmas spiediena sensors vai spiediena sensora kabelis.	Nomainiet spiediena sensoru vai kabeli.	Klientu apkalpošanas die-nests
Aparāts sasniedz maksimālo spiedienu	Izskalota sprausla.	Nomainiet sprauslu.	Operators
	Nav hermētiska caurulvadu sistēma sūkša-nas pusē.	Pārbaudiet skrūvsavienojumus un šļūtenes.	Operators
	Neblīvs drošības vārsts.	Pārbaudiet iestatījumu, vajadzības gadījumā iemontējiet jaunu blīvi.	Klientu apkalpošanas die-nests
	Neblīvs vai pārāk zemu iestatīts pārplūdes vārsts.	Pārbaudiet vārstus, bojājumu gadījumā nomainiet, ja netīrī- iztīriet.	Klientu apkalpošanas die-nests
	Sūknī ir bojāts vārsts, nenoslēdzas augstspie-diena magnētiskais vārsts.	Nomainiet bojātās detaļas.	Klientu apkalpošanas die-nests
Klaudz augstspiediena sūknis, strauji svārstās manometrs	Sūknis sūknē gaisu.	Pārbaudiet sūkšanas sistēmu un novērsiet neblīvo vietu.	Operators
	Bojāts vārsta disks vai vārsta atspere.	Nomainiet bojātās detaļas.	Klientu apkalpošanas die-nests
	Apkaļkojies vai bojāts spiediena sūknis.	Pārbaudiet spiediena sūkni.	Operators
0-patēriņa gadījumā pastāvīgi atveras un noslēdzas pārplūdes vārsts.	Sūce augstspiediena caurulvadu sistēmā vai nebīva rokas smidzinātājpistole.	Atrodiet sūci un noblīvējiet.	Operators
	Neblīvs pretvārsts vai sadalītājvirzuļa blīvē-jums pārplūdes vārstā.	Salabojiet pārplūdes vārstu.	Klientu apkalpošanas die-nests
Tiek rādīts klūdas numurs 01	Bojāts vadības bloks, nemirgo zaļās kontrol-lampiņas.	Pārbaudiet vadības bloku, vajadzības gadījumā nomainiet.	Klientu apkalpošanas die-nests
Tiek rādīti klūdu numuri 10, 11, 12, 13 le	darbojies attiecīgā augstspiediena sūkņa pārslodzes aizsardzības slēdzis.	Novērsiet pārslodzes cēloni.	Klientu apkalpošanas die-nests
Tiek rādīti klūdu numuri 18, 19, 20, 21 At	tiecīgajā dzinējā reaģējis temperatūras sensors.	Novērsiet pārslodzes cēloni.	Klientu apkalpošanas die-nests
Tiek rādīts klūdas numurs 26	ledarbojies spiediena sūkņa pārslodzes aiz-sardzības slēdzis.	Novērsiet pārslodzes cēloni.	Klientu apkalpošanas die-nests
Tiek rādīts klūdas numurs 40	Reaģējis ūdens trūkuma drošinātājs tvertnē ar pludīpu.	Novērsiet ūdens trūkumu.	Operators
	Sprūst pludīna vārsts.	Pārbaudiet pludīna vārsta kustīgumu.	Operators
Tiek rādīts klūdas numurs 41	Nostrādājis temperatūras sensors tvertnē ar pludīna vārstu.	Samaziniet ūdens padeves temperatūru. Operators
Tiek rādīts klūdas numurs 42	Neblīva augstspiediena caurulvadu sistēma (sūce).	Atrodiet sūci un noblīvējiet.	Operators
	Vienlaikus atvērti pārāk daudzi patērētāji.	Noslēdziet dažus patērētājus.	Operators
	Bojāts augstspiediena sistēmas spiediena slēdzis	Nomainīt spiediena sensoru.	Klientu apkalpošanas die-nests
Tiek rādīts klūdas numurs 43	Neblīva augstspiediena caurulvadu sistēma (sūce).	Atrodiet sūci un noblīvējiet.	Operators
	Bojāts augstspiediena sistēmas spiediena slēdzis	Nomainīt spiediena sensoru.	Klientu apkalpošanas die-nests
Darbības traucējums lespējamais cēlō	nis Traucējuma novēršana Kam jāveic
Parāda klūdas numuru 45	Pārāk augsts spiediens (>300 bar).	Izmanlota nepareiza sprausla. Izmantojet pareizo sprauslu.	Operators
	Bojāts augstspiediena sistēmas spiediena slēdzis	Nomainiet spiediena sensoru vai kabeli. Klientu apkalpošanas die-nests
Parāda klūdas numuru 47 (ja nostrādājis plūsmas slēdzis, sistēmas faktiskais spiediens ir ievērojami zemāks par nomi-nālo spiedienu)	Nepareizi iestatīts pārplūdes vārsts.	Iestatiet pārplūdes vārstu pareizi.	Klientu apkalpošanas die-nests
	Displeja izvēlnē nepareizi ievadīts nominālais spiediens.	levadiet pareizu nominālo spiedienu. Klientu apkalpošanas die-nests
	Bojāts augstspiediena sistēmas spiediena slēdzis	Nomainiet spiediena sensoru vai kabeli. Klientu apkalpošanas die-nests
Parāda klūdas numuru 48	Displeja izvēlnē nepareizi iestatīts HDC tips.	Iestatiet HDC tipu uz Standard.	Klientu apkalpošanas die-nests
Tiek rādīts klūdas numurs 50	Augstspiediena sistēmas spiediena sensors neraida signālu.	Pārbaudiet spiediena sensoru un kabeli, vajadzības gadī-jumā nomainiet. Pārbaudiet sistēmplati A5.	Klientu apkalpošanas die-nests
Parāda klūdas numuru 51 Plūsmas slēdzis	is raida ilgstošu signālu, lai gan nedarbojas sūknis,	Pārbaudiet plūsmas slēdzi, vajadzības gadījumā nomai-niet.	Klientu apkalpošanas die-nests
Tiek rādīts klūdas numurs 52 Temperatūras sensors pludiņa tvertnē nerai-da signālu.		Pārbaudiet temperatūras sensoru un kabeli, vajadzības gadījumā nomainiet. Pārbaudiet sistēmplati A5.	Klientu apkalpošanas die-nests

Piederumi

Mazgāšanas līdzekļi

Tirišanas līdzekļi atvieglo tirišanas uzdevumu izpildi. Tabulā parādīti izvēlei pieejamie tirišanas līdzekļi. Pirms tirišanas līdzekļu lietošanas noteikti jāievēro norādījumi uz iepakojuma.

Pielietošanas joma	Mērka grupa	Mazgāšanas līdzekļi	Kärcher apzīmējums	Dozēšana augstspiedienā
Putošana	Pārtikas produktu ražošanas/galās ciršanas uzņēmumi	Dezinficējošs tīrīšanas līdzeklis	RM 732	1-3%
		Dezinfekcijas līdzeklis	RM 735	0,75-7%
		Putojošs, dezinficējošs tīrīšanas līdzeklis, sārmains	RM 734	2-5%
	Dzērienu ražošanas uzņēmumi/vīna darītavas	Putojošs tīrīšanas līdzeklis, sārmains	RM 58 ASF	1-2%
		Putojošs tīrīšanas līdzeklis, skābs	RM 59 ASF	1-2%
		Putojošs, dezinficējošs tīrīšanas līdzeklis, sārmains	RM 734	2-5%
	Sabiedriskais sektors	Putojošs tīrīšanas līdzeklis ārdarbiem, neitrāls	RM 57	1-2%
		Dezinficējošs tīrīšanas līdzeklis, iekšdarbiem	RM 732	1-3%
	Lauksaimniecība	Dezinficējošs tīrīšanas līdzeklis	RM 732	1-3%
		Dezinfekcijas līdzeklis	RM 735	0,75-7%
Augstspiediena tīrīšana	Dzērienu ražošanas uzņēmumi/vīna darītavas	Universālais tīrīšanas līdzeklis	RM 55	0,5-8%
		Putojošs, dezinficējošs tīrīšanas līdzeklis, sārmains	RM 734	2-5%
	Sabiedriskais sektors	Aktīvs mazgāšanas līdzeklis, sārmains	RM 81	1-5%
	Lauksaimniecība	Aktīvs mazgāšanas līdzeklis, sārmains	RM 31	1-5%
		Aktīvs mazgāšanas līdzeklis, sārmains	RM 81	1-5%
	Kuğu aprīkojums	Aktīvs mazgāšanas līdzeklis, sārmains	RM 81	1-5%
	Vieglo/smago automašīnu darbnī-cas	Aktīvs tīrīšanas līdzeklis, sārmains (motors/daļas)	RM 31	1-5%
		Aktīvs mazgāšanas līdzeklis, sārmains (automašīnu virsbūves/šasijas mazgāšana)	RM 81	1-5%
Grīdas tīrīšana	Pārtikas produktu ražošanas/galās ciršanas uzņēmumi	Intensīvs grīdas tīrīšanas līdzeklis	RM 750	1-5%
		Grīdas mazgāšanas līdzeklis	RM 69	0,5-1%
	Dzērienu ražošanas uzņēmumi/vīna darītavas, sabiedriskais sektors	Intensīvs grīdas tīrīšanas līdzeklis	RM 750	1-5%
		Grīdas mazgāšanas līdzeklis	RM 69	0,5-1%
	Vieglo/smago automašīnu darbnī-cas	Intensīvs grīdas tīrīšanas līdzeklis	RM 750	1-5%
		Grīdas mazgāšanas līdzeklis	RM 69	0,5-1%
	Kuğu aprīkojums	Intensīvs grīdas tīrīšanas līdzeklis	RM 750	1-5%
		Grīdas mazgāšanas līdzeklis	RM 69	0,5-1%
Mazgāšanas suka	Sabiedriskais sektors	Aktīvs mazgāšanas līdzeklis, ārdarbiem, sārmains	RM 81	1-5%
		Universālais tīrīšanas līdzeklis	RM 55	0,5-8%
	Vieglo/smago automašīnu darbnī-cas	Aktīvs mazgāšanas līdzeklis, sārmains (automašīnu virsbūves/šasijas mazgāšana)	RM 81	1-5%
	Kuğu aprīkojums	Aktīvs mazgāšanas līdzeklis, ārdarbiem, sārmains	RM 81	1-5%

lekārtas instalācija

Tikai pilnvarotam profesionālam personālam!

Montāža

IEVĚRĪBAI

Lai nepieļautu ierīces pārkaršanu, uzstādīšanas vietai jābūt ar pietiekošu ventilāciju.

– Aparātu nedrīkst savienot stacionāri ar ūdensvadu vai augstspiediena caurulvadu sistēmu. Noteikti jāuzmontē savienojuma šlūtenes.
– Starp ūdensvadu sistēmu un savienojuma šlūteni jāuzstāda slēgvārsts.

Augstspiediena vadu montāža

Veicot montāžu, jāievēro VDMA (Vācijas mašinu un iekārtu ražotāju apvienības) vienotā biļetena 24416 noteikumi "Augstspiediena tīrīšanas iekārtas; stacionāri instalētas augstspiediena tīrīšanas sistēmas; termini, prasības, instalācija, pārbaude" (var iegādāties Beuth Verlag, Kelnē, www.beuth.de).

• Spiediena samazinājumam cauruļvadā jābūt zem 1,5 MPa.
  – Uzstādītais cauruļvads jāpārbauda ar 32 MPa spiedienu.
  – Caurułvada izolācijai jāiztur līdz 100 °C temperatūra.

Üdens padeve

IEVÉRÍBAI

Pastāv iekārtas bojājumu risks, apgādājot to ar nepiemērotuūdeni.

Norāde: leplūdes ūdenī esošie netīrumi var sabojāt iekārtu. Kärcher iesaka izmantot ūdens filtru ar sieta acs lielumu < 80 μm.

Prasības jēlūdens kvalitātei:

pH vērtība 6,5...9,5
elektrovadītspēja < 2000 μS/cm
izvadāmās vielas < 0,5 mg/l *
filtrējamās vielas (dājīnu lielums mazāks par 0,025 mm)	< 20 mg/l
oglūdeņraži < 20 mg/l
hlorīdi < 300 mg/l
kalcis < 85 mg/l **
kopējā ūdens cietība < 15 °dH **
dzelzs < 0,5 mg/l
mangāns < 0,05 mg/l
varš < 0,02 mg/l
bez nepatīkamas smakas

* Pārbaudes tilpums 1litrs/ nosēdināšanas laiks 30 minūtes

** Ja vērtības ir lielākas, nepieciešams veikt atkaļkošanas pasākumus.

→ Ūdens ieeja ar ūdens šlūteni jāpieslēdz ūdensvadu sistēmai.
– HDC 40/XX, 6000 l/h, HDC 60/XX, 8000 l/h, HDC 80/XX üdens padeves jaudai jäbüt vismaz 4000 l/h, ja ir vismaz 0,15 MPa spiediens.
– lekārtām bez spiediena sūkņa: Ūdens temperatūrai jābūt zem 60 °C.
– lekārtām ar spiediena sūkni: Ūdens temperatūrai jābūt zem 85 °C.

Elektropadeve

Norāde: leslēgšana rada īslaicīgu sprieguma samazināšanos. Nelabvēlīgu tīkla apstākļu gadījumā var rasties citu ierīču darbības traucējumi.

IEVÉRÍBAI

Nedrikst pārsniegt maksimāli pieļaujamo tikla pretestību strāvas pieslēguma vietā (skatīt tehniskos datus). Ja ir neskaidrības par Jūsu pieslēguma vietā pastāvošo tikla pretestību, lūdzu, sazinieties ar Jūsu energoapgādes uznēmumu.

– Pieslēgumu lielumus skatīt tehniskajos datos un ražotājfirmas datu plāksnīte.
– Elektriskā pieslēgšana jāveic elektriķim un jāatbilst IEC 60364-1.
– Strāvu vadošajām dajām, kabeliem un ierīcēm darba vietas tuvumā jābūt nevainojamā stāvoklī un pasargātām no ūdens strūklas.

⚠ BİSTAMI

Lai izvairītos no elektrotraumām, mēs iesakām kontaktligzdas aprīkot ar iepriekš ieslēdzamu noplūdes strāvas drošinātājslēdzi (nominālais nostrādes strāvas stiprums maks. 30 mA).

ES Atbilstības deklarācija

Ar šo mês pazinojam, ka turpmák minēta iekärta, pamatojoties uz tās konstrukciju un izgatavošanas veidu, kā arī mūsu apgrozībā laistajā izpildījumā atbilst ES direktīvu attiecīgajām galvenajām drošības un veselības aizsardīzbas prasībām. Iekārtā izdarot ar mums nesaskaṇotas izmaiņas, šis pazinojums zaudē savu spēku.

Produkts: Augstspiediena tīrīšanas aparāts

Padomi: 2.509-xxx

Attiecīgās ES direktīvas:

2006/42/EK (+2009/127/EK)

2009/125/EK

2011/65/ES

2014/30/ES

Piemērotās harmonizētās normas:

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11:2000

EN 61000-3-12: 2011

EN 61000-6-2: 2005

EN 61000-6-4: 2007

EN 62233: 2008

piemērotie noteikumi

(EU) 2019/1781

5.957-926

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru.

Pilnvarotais sagatavot dokumentāciju:

S. Reiser

Alfred Kärcher SE & Co. KG

Katrā valstī ir spēkā mūsu kompetentās pārdošanas sabiedrības izdotie garantijas nosacījumi. Iespējamos ierīces traucējumus garantijas laikā novērsīsim bez maksas, ja iemesls ir materiāla vai ražotāja klūda.

Klientu apkalpošanas dienests
lekārtas tips: Ražotāja Nr.: Ekspluatācija uzsākta:
Pārbaude veikta:Pārbaudes rezultāts:Paraksts
Pārbaude veikta:Pārbaudes rezultāts:Paraksts
Pārbaude veikta:Pārbaudes rezultāts:Paraksts
Pārbaude veikla:Pārbaudes rezultāts:Paraksts
