Produkta veids	Tvaika tīrītājs ar gludekli
Zīmols	Kärcher
Modelis	SC 4 EasyFix Premium Iron
Izmēri (G x P x A)	350 x 280 x 270 mm
Svars (bez piederumiem)	4,1 kg
Elektroapgāde	220-240 V, 50-60 Hz, 2000 W
Gludekļa jauda	700 W
Maksimālais darba spiediens	0,35 MPa
Sildīšanas ilgums	4 minūtes
Nepārtraukts tvaiks	50 g/min
Maksimālais tvaika impulss	110 g/min
Ūdens tvertnes tilpums	0,8 L
Tvaika katla tilpums	0,5 L
Aizsardzības līmenis	IPX4
Aizsardzības klase	I
Aizsardzības veids	Drošības termostats, spiediena regulators, drošības vārsts
Iekļautie piederumi	Šautra sprausla, apaļas birstes (maza un liela), rokas sūcējs, grīdas sprausla, paklāja slīdnis, tvaika gludeklis, pagarinājuma caurules, mikrošķiedras lupatiņas
Galvenais pielietojums	Tvaika tīrīšana bez mazgāšanas līdzekļa, tvaika un sausā gludināšana, tekstila atsvaidzināšana
Ieteicamā apkope	Atkaļķošana atbilstoši ūdens cietībai (katras 50 līdz 100 uzpildes); lupatiņu mazgāšana līdz 60 °C
Rezerves daļas	Oriģinālie piederumi pieejami www.kaercher.com
Garantija	Atbilstoši valsts noteikumiem, materiāla vai ražošanas defekti

Bieži uzdotie jautājumi - SC 4 EasyFix Premium Iron Kärcher

Kādu ūdeni izmantot tvertnē?

Izmantojiet dzeramo ūdeni vai maisījumu ar maksimāli 50 % destilēta ūdens. Neizmantojiet tīru destilētu ūdeni, kondensāta ūdeni, lietus ūdeni vai mazgāšanas līdzekļus.

Kā iedarbināt ierīci?

Piepildiet ūdens tvertni līdz atzīmei MAX, pievienojiet ierīci, nospiediet ieslēgšanas slēdzi (Ein). Pagaidiet, līdz zaļā indikatora gaisma deg nepārtraukti, tad aktivizējiet tvaika sviru.

Ko darīt, ja sarkanā gaisma mirgo?

Sarkanā gaisma norāda uz ūdens trūkumu katlā. Piepildiet ūdens tvertni līdz atzīmei MAX. Sūknis automātiski uzpildīs katlu.

Kā lietot tvaika gludekli?

Pievienojiet gludekļa tvaika savienotāju ierīces kontaktligzdai. Pagaidiet, līdz oranžā gaisma nodziest. Nospiediet tvaika slēdzi roktura apakšā, lai izvadītu tvaiku.

Kā atkaļķot katlu?

Izmantojiet tikai Kärcher atkaļķošanas līdzekli. Iztukšojiet ūdeni, atveriet apkopes vāciņu, ielejiet šķīdumu (1 deva uz 0,5 L ūdens), atstājiet iedarboties 8 stundas, pēc tam rūpīgi izskalojiet ar aukstu ūdeni.

Ko darīt, ja tvaika svira nespiežas?

Iespējams, ir aktivizēta bērnu drošība. Virziet tvaika plūsmas selektoru uz priekšu, lai atbloķētu sviru.

Vai ar šo ierīci var tīrīt koka grīdas?

Nē, tvaiks var sabojāt nelakētas koka grīdas un krāsotas virsmas. Šīm virsmām noslaukšanai izmantojiet viegli tvaikā samitrinātu lupatiņu.

Kā uzglabāt ierīci pēc lietošanas?

Izslēdziet un atvienojiet ierīci, iztukšojiet tvertni, ļaujiet atdzist. Novietojiet piederumus uz turētājiem, uztiniet šļūteni un kabeli. Glabājiet sausā un sala aizsargātā vietā.

Kam paredzēts paklāja slīdnis?

Paklāja slīdnis ļauj atsvaidzināt paklājus ar tvaiku. Piestipriniet to pie grīdas sprauslas ar putekļu lupatiņu. Izmantojiet samazinātu tvaika plūsmu un neizsmidziniet ilgāk par 5 sekundēm vienā vietā.

Ko darīt, ja gludeklis izspļauj ūdeni?

Tas norāda uz kaļķa pārpalikumu. Izmazgājiet vai atkaļķojiet tvaika tīrītāja katlu. Pēc pauzēm virziet gludekli pret lupatiņu, līdz tvaiks ir vienmērīgs.

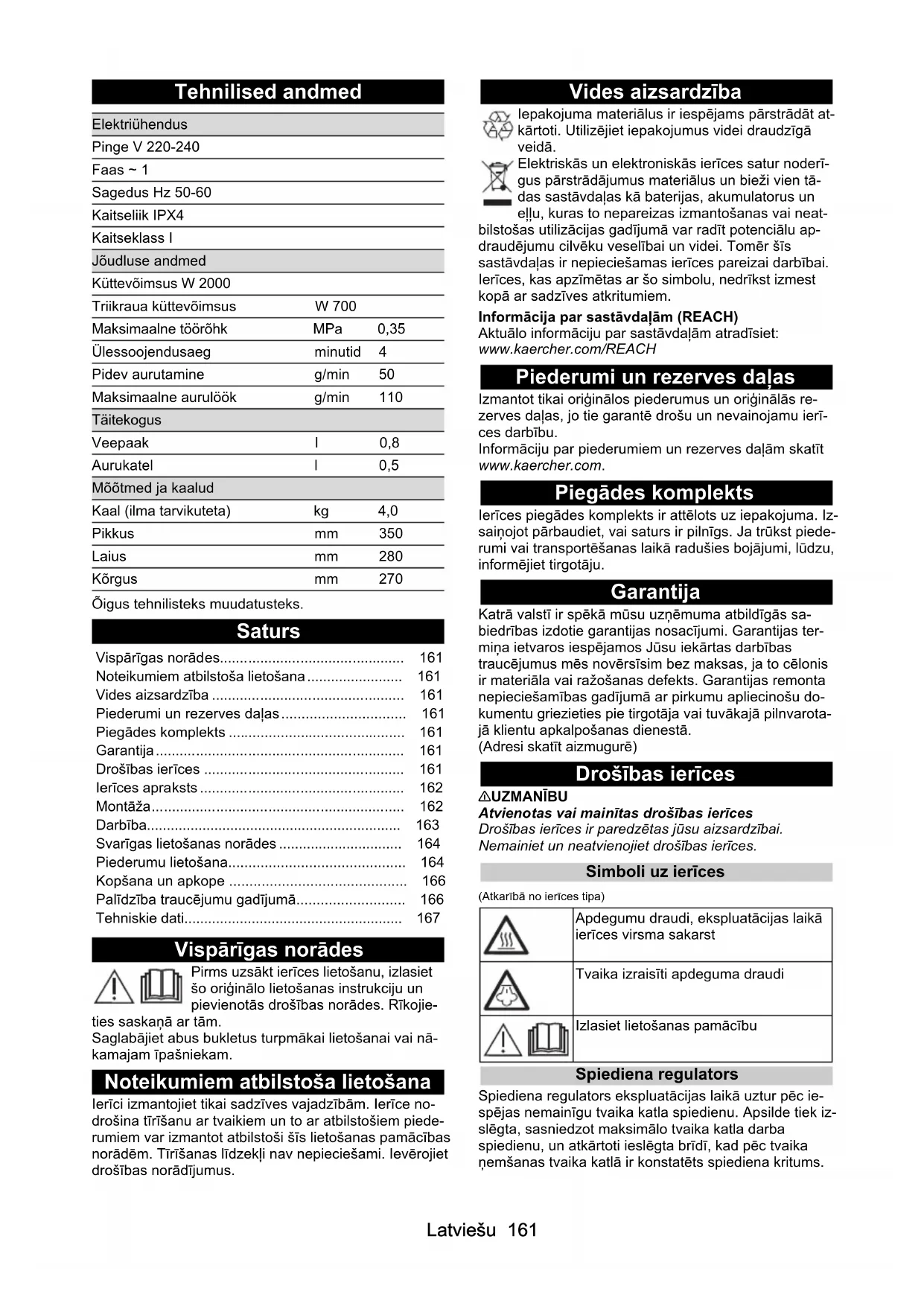

LIETOŠANAS INSTRUKCIJA SC 4 EasyFix Premium Iron Kärcher

Vispārīgas norādes	161
Noteikumiem atbilstoša lietošana	161
Vides aizsardzība	161
Piederumi un rezerves daļas	161
Piegādes komplekts	161
Garantija	161
Drošības ierīces	161
Ierīces apraksts	162
Montāža	162
Darbība	163
Svarīgas lietošanas norādes	164
Piederumu lietošana	164
Kopšana un apkope	166
Palīdzība traucējumu gadījumā	166
Tehniskie dati	167

Vispārīgas norādes

Pirms uzsākt ierīces lietošanu, izlasiet šo originālo lietošanas instrukciju un pievienotās drošības norādes. Rīkojieties saskaņā ar tām.Saglabājiet abus bukletus turpmākai lietošanai vai nā-kamajam īpašniekam.

Noteikumiem atbilstoša lietošana

lerīci izmantojiet tikai sadzīves vajadzībām. lerīce no-drošina tīrīšanu ar tvaikiem un to ar atbilstošiem piede-rumiem var izmantot atbilstoši šīs lietošanas pamācības norādēm. Tīrīšanas līdzekļi nav nepieciešami. levērojiet drošības norādījumus.

Vides aizsardzība

Iepakojuma materiālus ir iespējams pārstrādāt atkārtoti. Utilizējiet iepakojumus videi draudzīgā veidā.

Elektriskās un elektroniskās ierīces satur noderīgus pārstrādājumus materiālus un bieži vien tādas sastāvdaļas kā baterijas, akumulatorus un ellu, kuras to nepareizas izmantošanas vai neatbilstošas utilizācijas gadījumā var radīt potenciālu apdraudējumu cilvēku veselībai un videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. lerīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet: www.kaercher.com/REACH

Piederumi un rezerves daļas

Izmantot tikai originālos piederumus un originālās rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību. Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Piegādes komplekts

Ierīces piegādes komplekts ir attēlots uz iepakojuma. Iz-sainojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst piede-rumi vai transportēšanas laikā radušies bojājumi, lūdzu, informējiet tirgotāju.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termiņa ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā. (Adresi skatīt aizmugurē)

Drošības ierīces

⚠UZMANĪBU

Atvienotas vai mainitas drošibas ierices

Drošības ierīces ir paredzētas jūsu aizsardzībai. Nemainiet un neatvienojiet drošības ierīces.

Simboli uz ierīces
(Atkarībā no ierīces tipa)

	Apdegumu draudi, ekspluatācijas laikā ierīces virsma sakarst
	Tvaika izraisīti apdeguma draudi
	Izlasiet lietošanas pamācību

Spiediena regulators

Spiediena regulators ekspluatācijas laikā uztur pēc ie-spējas nemainīgu tvaika katla spiedienu. Apsilde tiek iz-slēgta, sasniedzot maksimālo tvaika katla darba spiedienu, un atkārtoti ieslēgta brīdī, kad pēc tvaika ŋemšanas tvaika katlā ir konstatēts spiediena kritums.

Drošības termostats

Drošības termostats novērš ierīces pārkaršanu. Drošības termostats izslēdz ierīci, ja tā pārkarst drošības un katla termostata atteices gadījumā. Lai atiestatītu drošības termostatu, sazinieties ar atbildīgo KÄRCHER klientu dienestu.

Katla termostats

Katla termostats nodrošina izslēgšanu klūdas gadīju-mā, piemēram, ja tvaika katlā nav ūdens un turpina cel-ties tvaika katla temperatūra.

Pēc ūdens iepildes ierīce atkal ir gatava darbam.

Apkopes noslēgs

Apkopes noslēgs nodrošina pārspiediena rašanos tvaika katlā. Apkopes noslēgs darbojas līdzīgi pārspiediena vārstam. Ja ir bojāts spiediena regulators un tvaika katlā rodas pārspiediens, tad atveras drošības noslēga pārspiediena vārsts un izplūst tvaiks.

Šādā gadījumā pirms atkārtotas ierīces ekspluatācijas sazinieties ar KÄRCHER klientu dienestu.

lerīces apraksts

Šajā lietošanas pamācībā ir aprakstīts maksimālais aprīkojums. Atkarībā no modela iespējamas piegādes komplekta atšķirības (skatiet iepakojumu).

Attēlus skatiet grafika lappusē Attēls A

① lerīces kontaktligzda ar pārsegu
② Udens tvertne
③ Udens tvertnes iepildīšanas atvere
④ Slēdzis – ieslēgts
⑤ Slēdzis – izslēgts
⑥ Kontrollampiņa (zaļa) – sildīšana
⑦ Kontrollampiņa (sarkana) – ūdens trūkums
⑧ Nešanas rokturis
⑨ Piederumu turētājs
⑩ Piederumu turētājs
⑪ Apkopes noslēgs
⑫Strāvas tīkla vada glabātava
⑬Grīdas tīrīšanas sprauslas novietošanas turētājs
⑭ Tīkla pieslēguma vads ar tīkla spraudni
⑮Kustīgie riteni (2 gab.)
⑯ Vadības ritenis
⑰Tvaika pistole
⑱Tvaika svira
⑲Atblokēšanas taustiņš
⑳Tvaika daudzuma iestatišanas slēdzis (ar bērnu drošības elementu)
②1Tvaika šljutene
22 Tvaika spraudnis
23 Punkta strūklas sprausla
⑳Apałā suka (maza)
25**Jaudas sprausla

26**Apałā suka (liela)
27 Rokas sprausla
28 Rokas sprauslas mikroškiedras pārvalks
29 Pagarināšanas caurules (2 gab.)
30 Atblokēšanas taustiņš
31 Grīdas sprausla
③2Līpaizdare
33 Mikroškiedras drāna grīdai (1 gab.)
34**Mikroškiedras drāna grīdai (2 gab.)
35**Paklāju tīrīšanas uzliktnis
36 Atkałkošanas līdzeklis
37 Tvaika gludeklis
38 Kontrollampiņa (oranža) – sildīšana
39 Tvaika slēdzis (apakšā)
40Tvaika spraudnis

** opcionãls

Montāža

Piederumu montāža

1. lespraust un nofiksēt vadības riteni un darbratus. Attēls B
2. Atveriet ierīces kontaktligzdas pārsegu. Attēls E
3. lespraudiet tvaika spraudni ierīces kontaktligzdā, līdz tvaika spraudnis dzirdami nofiksējas. Attēls E
4. Uzspraudiet piederuma valējo galu uz tvaika pistoles, līdz nofiksējas tvaika pistoles atblokēšanas poga. Attēls J
5. Uzbīdiet piederuma atvērto galu uz punktveida sprauslas. Attēls K
6. Savienojiet pagarinājuma caurules ar tvaika pistoli. a Uzbīdiet 1. pagarinājuma cauruli uz tvaika pistoles, līdz nofiksējas tvaika pistoles atblokēšanas poga.
   Savienojuma caurule ir pievienota.
   b Uzbīdiet 2. pagarinājuma cauruli
7. pagarinājuma caurulei.
   Savienojuma caurules ir savienotas.
8. Uzbīdiet piederumu un / vai grīdas sprauslu pagarinājuma caurules brīvajam galam.
   Piederums ir pievienots.

Attēls L

Attēls M

Piederumu atvienošana

1. Iestatiet tvaika apjoma izvēles slēdzi virzienā uz aizmuguri. Tvaika svira ir blokēts.
2. Ierīces kontaktligzdas pārsegu nospiediet uz leju un atvienojiet tvaika spraudni no ierīces kontaktligzdas.
3. Nospiediet atblokēšanas taustinu un atvienojiet da-las.

Attels R

Darbība

Üdens iepilde

Üdens tvertni var noņemt, lai veiktu uzpildi, vai to uzpildīt, neizņemot no ierīces.

IEVĚRĪBAI

lerīces bojājumi

Nepiemērots ūdens var nosprostot sprauslas, resp., bojāt ūdens līmeņa indikatoru.

Neiepildiet tīru, destilētu ūdeni. Izmantojiet maksimāli 50 % destilēta un krāna ūdens maisījumu.

Neiepildiet veļas žāvētāja kondensācijas ūdeni.

Neiepildiet savāktu lietus ūdeni.

Neiepildiet tīrīšanas līdzekļus vai citus papildinājums (piem., aromātus).

Nonemiet udens tvertni, lai veiktu uzpildi

1. Ūdens tvertni izvelciet vertikāli un augšup.

Attëls C

1. Piepildiet vertikāli novietoto ūdens tvertni līdz „MAX” atzīmei ar krāna ūdeni vai maksimāli 50 % destilēta un krāna ūdens maisījumu.

2. levietojiet üdens tvertni un spiediet to lejup, līdz tā nofiksējas.

Uzpildiet ierīcei pievienotu ūdens tvertni

1. lepildiet vertikāli novietotas ūdens tvertnes iepildes atverē līdz „MAX” atzīmei krāna ūdeni vai maksimāli 50 % destilēta ūdens un krāna ūdens maisījumu no trauka.

Attêls D

leslēdziet ierīci

Norādījum

Ja tvaika katlā nav ūdens vai arī ūdens daudzums ir nepietiekams, sāk darboties ūdens sūknis, kas ūdeni padod no tvertnes uz tvaika katlu. Uzpildes process var ilgt vairākas minūtes.

Norādījum

Ierīce ik pēc 60 sekundēm īslaicīgi aizver vārstu un šai brīdī ir dzirdams kluss klikšķis. Aizvēršana novērš vārsta iekīlēšanos. Šis process neietekmē tvaika izplūdi.

1. Novietojiet ierīci uz stingras pamatnes.

2. lespraudiet tīkla spraudni kontaktligzdā.

Attëls F

1. Gaidiet, līdz zaļā apsildes kontrollampiņa sāk spīdēt nepārtraukti.

Attêls H

1. Nospiediet tvaika sviru.

Attëls I

lzplūst tvaiks.

Tvaika daudzuma regulēšana

Ar tvaika apjoma izvēles slēdzi tiek regulēts izplūstošā tvaika apjoms. Izvēles slēdzim ir 3 pozīcijas:

	Maksimālais tvaiku daudzums
	Samazināts tvaiku daudzums
	Tvaika nav - bērnu drošības elementsNorādījumŠajā pozīcijā tvaika sviru nav iespējams izmantot.

1. lestatiet tvaika apjoma izvēles slēdzi uz nepieciešamo tvaika daudzumu.

2. Nospiediet tvaika sviru.

3. Pirms tīrīšanas darbu uzsākšanas pavērsiet tvaika pistoli pret drānu, līdz tvaiks izplatās vienmērīgi.

Üdens iepilde

Üdens trūkuma gadījumā üdens trūkuma kontrollampi- na mirgo sarkanā krāsā un atskan signāls.

Norādījum

Üdens sūknis tvaika katla uzpildi veic ar intervāliem.

Veiksmīgas uzpildes gadījumā sarkanā ūdens trūkuma kontrollampiņa nodziest.

Norādījum

Ja tvaika katlā nav ūdens vai arī ūdens daudzums ir nepietiekams, sāk darboties ūdens sūknis, kas ūdeni padod no tvertnes uz tvaika katlu. Uzpildes process var ilgt vairākas minūtes.

IEVĚRĪBAI

lerīces bojājumi

Nepiemērots ūdens var nosprostot sprauslas, resp., bojāt ūdens līmena indikatoru.

Neiepildiet tīru, destilētu ūdeni. Izmantojiet maksimāli 50 % destilēta un krāna ūdens maisījumu.

Neiepildiet veļas žāvētāja kondensācijas ūdeni.

Neiepildiet savāktu lietus ūdeni.

Neiepildiet tīrīšanas līdzekļus vai citus papildinājums (piem., aromātus).

1. Piepildiet ūdens tvertni līdz atzīmei „MAX” ar krāna ūdeni vai maksimāli 50 % destilēta un krāna ūdens maisījumu. lerīce ir darba gatavībā.

lerīces izslēgšana

1. Turiet nospiestu tvaika sviru, līdz vairs neplūst tvaiks.

Attēls Q

Tvaika katlā nav spiediena.

1. Pārvietojiet bērnu drošības elementu (tvaika apjoma izvēles slēdzis) atpakal. Tvaika svira ir blokēta.

2. Spiediet lerīces kontaktligzdas pārsegu lejup un atvienojiet tvaika spraudni no ierīces kontaktligzdas.

3. Atvienojiet tikla spraudni no kontaktligzdas.

4. Iztukšojiet ūdens tvertni.

Tvaika katla skalošana

Tvaika katlu skalojiet pēc, vēlākais, katras 10. katla uz-pildes.

1. Izslēdziet ierīci, skatiet nodalu lerīces izslēgšana.

2. Laujiet ierīcei atdzist.

3. Iztukšojiet ūdens tvertni.

4. Iznemiet piederumu no piederumu turētāja.

5. Atveriet apkopes noslēgu. Lai to paveiktu, novietojiet pagarinājuma caurules brīvo galu uz apkopes noslēga, nofiksējiet to vadotnē un atskrūvējiet. Attēls U

6. Piepildiet tvaika katlu ar üdeni un rūpīgi sakratiet. Šādi atdalīsies tvaika katla apakšā esošās kaļka nogulsnes.

7. Iztukšojiet ūdeni no tvaika katla.

Attëls V

lerīces glabāšana

1. Pagarinājuma caurules iespraust papildaprīkojuma lielajā turētājā.
2. Rokas sprauslu un punktveida strūklas sprauslu katru uzsprast uz 1 pagarinājuma caurules.
3. Piestipriniet lielo apało suku punktveida strūklas sprauslai.
4. Mazo apało suku un sprauslas iespraust papildapri- kojuma vidējā turētājā.
5. lekariet grīdas tīrīšanas sprauslu novietošanas turē-tājā.
6. Tvaika cauruli aptīt ap pagarinājuma caurulēm un tvaika pistoli iespraust grīdas tīrīšanas sprauslā. Attēls T
7. Aptiniet tīkla kabeli ap pagarinājuma caurulēm.
8. Tīkla kabeli iespraust piederumu nodalījumā.
9. Glabājiet ierīci sausā un pret salu nodrošinātā vietā.

Attêls S

Svarīgas lietošanas norādes

Grīdas virsmas tīrīšana

Pirms ierīces izmantošanas iesakām izslaucīt vai izsūkt grīdu. Šādi grīda jau pirms mitrās tīrīšanas būs tīra no netīrumiem un brīvajām daļinām.

Tekstila izstrādājumu atsvaidzināšana

Pirms apstrādes ar ierīci vienmēr pārbaudiet tekstila izstrādājumu savietojamību aizsegtā vietā: apstrādājiet tekstila izstrādājumu ar tvaiku, ľaujiet tam izžūt un pārbaudiet, vai nav radusies krāsas vai formas deformācija.

Krāsotu vai lakotu virsmu tīrīšana

IEVĚRĪBAI

Bojātas virsmas

Tvaiks var izraisīt vaska, mēbeļu lakas, plastmasas pārklājumu vai krāsas bojājumus un malu līmēto virsmu atlīmēšanos.

Nevērsiet tvaika strūklu uz līmētām malām, jo to līme var izškīst.

Neizmantojiet ierīci neapstrādāta koka vai parketa grīdu tīrīšanai.

Neizmantojiet ierīci lakotu vai ar plastmasu pārklātu virsmu, piemēram, virtuves un viesistabas mēbeļu, durvju vai parketa tīrīšanai.

1. Lai tīrītu šādas virsmas, nedaudz apstrādājiet ar tvaiku drāniņu un tad veiciet tīrīšanu.

Stikla tīrīšana

IEVĚRĪBAI

Stikla plišana un bojātas virsmas

Tvaiks var bojāt loga rāmja hermetizētās vietas un zemās āra temperatūrās radīt loga stikla rūts nospriegoju-mu, izraisot tās saplīšanu.

Nevērsiet tvaika strūklu pret loga rāmja hermetizētajām vietām.

Zemās āra temperatūrās veiciet loga stiklu uzsildi, ne- daudz apstrādājot ar tvaiku visu stikla virsmu.

- Loga stikla virsmu tīriet ar rokas sprauslu un pārvalku. Üdens noņemšanai izmantojiet stikla tīrītāju vai noslaukiet virsmas.

Piederumu lietošana

Tvaika pistole

Tvaika pistoli bez piederumiem var izmantot šādiem mērkiem:

• Nedaudz saburzīta, pakārta apgērba gludināšanai: apgērba apstrādi ar tvaiku veiciet no 10-20 cm attāluma.
• Mitrajai putekļu tīrīšanai: Nedaudz apstrādājiet ar tvaiku drāniņu un veiciet mēbeļu tīrīšanu.

Punktveida sprausla

Punktveida sprausla ir paredzēta grūti pieejamo vietu, šuvju, armatūru, izplūdes elementu, izlietņu, tualešu žalūziju vai radiatoru tīrīšanai. Jo tuvāk punktveida sprausla atrodas netīrajai vietai, jo labāka ir tās tīrīšanas darbība, jo pie sprauslas izplūdes ir vislielākā temperatūra un tvaika daudzums. Biezas kaļka nogulsnes pirms tvaika tīrīšanas var apstrādāt ar piemērotu tīrīšanas līdzekli. ľaujiet tīrīšanas līdzeklim iedarboties apm. 5 minūtes un tad veiciet tīrīšanu ar tvaiku.

1. Uzbīdiet punktveida sprauslu tvaika pistolei.

Attëls J

Apałā suka (maza)

Mazā apalā suka ir piemērota grūti noņemamu netīrumu tīrīšanai. Sukas Įauj vieglāk notīrīt grūti noņemamus netīrumus.

IEVĚRĪBAI

Bojātas virsmas

Suka var bojāt trauslas virsmas.

Nav piemērota trauslu virsmu tīrīšanai.

1. Uzmontējiet apało mazo apało suku punktveida sprauslai.

Attëls K

Apałā suka (liela)

Lielā apaļā suka ir piemērota lielām noapaļotām virsmām, piem., izlietnēm, dušas vanninai, vannai, virtuves izlietnei.

IEVĚRĪBAI

Bojātas virsmas

Suka var bojāt trauslas virsmas.

Nav piemērota trauslu virsmu tīrīšanai.

1. Uzmontējiet lielo apało suku punktveida sprauslai.

Attëls K

Jaudas sprausla

Jaudas sprausla ir paredzēta grūti noņemamu netīrumu tīrīšanai, stūru, šuvju izpūšanai utt.

1. Uzmontējiet jaudas suku punktveida sprauslai.

Attēls K

Rokas sprausla

Rokas sprausla ir paredzēta nelielu mazgājamu virsmu, dušas kabīņu un spoguļu tīrīšanai.

1. Uzbīdiet rokas sprauslu atbilstoši punktveida sprauslai uz tvaika pistoles.

Attëls J

1. Pārvelciet rokas sprauslai pārvalku.

Grīdas sprausla

Grīdas sprausla ir paredzēta mazgājamo sienas un grī-das virsmu, piem. akmens grīdu, flīžu un polivinilhlorīda grīdu tīrīšanai.

IEVĚRĪBAI

Tvaika radītie bojājumi

Karstums un mitrums var radīt bojājumus.

Pirms lietošanas neuzkrītošā vietā pārbaudiet karstumnoturību un tvaika iedarbību ar mazāko tvaika daudzumu.

Norādījum

Tvaika tīrīšanas laikā tīrīšanas līdzekļa atliekas vai kopšanas emulsijas uz tīrāmās virsmas var radīt svēdras, kas pazūd pēc atkārtotas tīrīšanas.

Pirms ierīces izmantošanas iesakām izslaucīt vai izsūkt grīdu. Šādi rīkojoties, jau pirms mitrās tīrīšanas uz grīdas nebūs netīrumu un gružu. Loti netīras virsmas tīriet lēni, lai tvaiks iedarbotos ilgāk.

1. Savienojiet pagarinājuma caurules ar tvaika pistoli. Attēls L
2. Uzbīdiet grīdas sprauslu pagarinājuma caurulei. Attēls M
3. Piestipriniet grīdas drānu grīdas sprauslai.

a Novietojiet grīdas drānu ar līpsavienojumiem uz augšu.

b Novietojiet grīdas sprauslu uz grīdas drānas un to viegli piespiediet.

Attëls N

Grīdas drāna ar līpsavienojumiem pielīp pie grīdas sprauslas.

Grīdas drānas nonemšana

1. Uzkāpiet ar kāju uz grīdas drānas mēlītes un pace- liet grīdas sprauslu augšup.

Attels N

Norādījum

Sākumā grīdas tīrīšanas drānas Velcro stiprinājums vēl ir ľoti spēcīgs un šādā gadījumā grūti atvienojams no grīdas tīrīšanas sprauslas. Pēc vairākkārtējas lietošanas un pēc grīdas tīrīšanas drānas izmazgāšanas to ir viegli atvienot no grīdas tīrīšanas sprauslas un tas ir sasnie-dzis optimālo sakeri.

Grīdas tīrīšanas sprauslas novietošana

1. Ja ekspluatācija tiek pārtraukta, grīdas tīrīšanas sprauslu nepieciešams iekarināt novietošanas turētājā.

Attëls S

Paklāju tīrīšanas uzliktnis

Ar paklāju tīrīšanas uzliktni iespējams atsvaidzināt paklājus.

IEVĚRĪBAI

Paklāju tīrīšanas uzliktna un paklāja bojājumi

Netīrs paklāju tīrīšanas uzliktnis, kā ari karstums un mit-rums var radīt paklāja bojājumus.

Tādēl pirms lietošanas pārbaudiet paklāja izturību pret karstumu un tvaika iedarbību neuzkrītošā vietā ar nelie-lāko tvaika daudzumu.

levērojiet paklāja ražotāja tīrīšanas norādes.

Pārliecinieties, ka paklājs pirms paklāju tīrīšanas uzliktna lietošanas ir izsūkts un no tā ir iztīrīti traipi.

Pirms lietošanas un pēc darbības pārtraukumiem, nolai-žot tvaiku notekā (bez gīdas tīrāmās drānas / ar papildaprīkojumu), atbrīvojieties no iespējamas ūdens uzkrāšanās ierīcē (kondensāts).

Izmantojiet paklāju tīrīšanas uzliktni tikai ar grīdas tīrā-mo drānu pie grīdas uzgaļa.

Izmantojot paklāju tīrīšanas uzliktni darbam ar tvaiku, izvēlieties zemu tvaika jaudas līmeni.

Neturiet tvaiku ilgstoši vienā vietā (maksimāli

5 sekundes), lai izvairitos no spēcīga mitruma un temperatūras iedarbības bojājumu riska.

Neizmantojiet paklāju tīrīšanas uzliktni paklājiem ar ga- rām plūksnām.

Piestipriniet paklāju tīrīšanas uzliktni pie grīdas uzgaļa

1. Piestipriniet grīdas tīrīšanas drānu pie grīdas uzga- la, skatīt nodalu Grīdas sprausla.

Attēls N

1. Grīdas uzgali ar vieglu spiedienu ieslidināt paklāju tīrīšanas uzliktnī un laut nofiksēties.

Attëls O

1. Sākt paklāja tīrīšanu.

Paklāju tīrīšanas uzliktņa noņemšana no grīdas uzgaļa

⚠UZMANĪBU

Pēdu apdegumi

Paklāju tīrīšanas uzliktnis saskarē ar tvaiku var uzkarst. Paklāju tīrīšanas uzliktni neizmantot un nenoņemt ar basām kājām vai atvērtām sandalēm.

Paklāju tīrīšanas uzliktni izmantot un noņemt tikai ar at-bilstošiem apaviem.

1. Paklāju tīrīšanas uzliktņa mēlīti ar apavu purngalu nospiest uz leju.

2. Grīdas uzgali pacelt uz augšu.

Attēls O

Tvaika spiediena gludeklis

Norādījum

KÄRCHER gludināšanas dēli iesakām izmantot ar aktīvās tvaika nosūkšanas funkciju. Šis gludināšanas dēlis ir optimāli pielāgots iegādātajai iekārtai. Tas atvieglo un paātrina gludināšanas procesu. Izmantotajam gludināšanas dēlim katrā gadījumā jābūt aprīkotam ar tvaika caurlaidīgu režgveida gludināšanas pamatni.

Norādījum

Jāievēro, lai gadījumā, ja gludināmais dēlis nav aprīkots ar tvaika nosūkšanu, būtu iespējams samitrināt gludināšanas dēļa pārvalku, ja uzkrājas kondensāts.

Tvaika spiediena gludekļa nodošana ekspluatācijā IEVĒRĪBAI

Kondensāta/mitruma radīti bojājumi

Gludināšanas laikā ūdens kondensāts var nopilēt uz grīdas un sabojāt viegli sabojājamu grīdas segumu.

Ja iespējams, veiciet gludināšanas darbus vietā, kur grī-das segums nav sabojājams ar ūdens kondensātu (piem., flīzes / akmens).

Gludinot virs viegli sabojājama grīdas seguma, pārliecinieties, lai vieta, kur pil ūdens kondensāts būtu pietiekami droša (piem., ūdensnecaurlaidīgs grīdas paklājs).

Norādījum

Gludekla pamatnei jābūt karstai, lai uz tās neveidotos tvaika kondensāts, kas var nopilēt uz gludināmās veļas.

1. Raugiet, lai tvaika tīrītāja tvaika katlā tiktu iepildīts krāna ūdens vai maks 50 % destilēta un krāna ūdens maisījums.
2. Iespraudiet gludekla tvaika spraudni ierīces kontaktligzdā tā, lai tas dzirdami nofiksētos.
3. Informāciju par tvaika tīrītāja lietošanas uzsākšanu skatiet nodalā lerīces ieslēgšana.
4. Gaidiet līdz tvaika tīrītājs ir darba gatavībā.
5. Gludeklis ir gatavs lietošanai, tiklīdz nodziest kontrollampiņa (oranža).
6. Ekspluatācijas laikā kontrollampiņa iedegas, kad gludeklis tiek uzkarsēts. Ekspluatāciju uzkarsēšanas laikā nav jāpārtrauc.

Gludināšana ar tvaiku

IEVĚRĪBAI

Apgērbu bojājumi

Neievērojot apgērbu gludināšanas norādes, ir iespējami bojājumi.

levērojiet apgērba gludināšanas norādes.

Norādījum

Ar ātro, optimālo temperatūras iestatījumu, visus gludināmos tekstilizstrādājumus iespējams gludināt bez papildu temperatūras iestatīšanas.

Delikātos audumus un uzdrukas gludināt izgrieztus uz otru pusi ar tvaiku, bez tieša kontakta ar gludekli.

Norādījum

Gludeklis ir aprikots ar izslēgšanas automātiku, kas izslēdz ierīci, ja tā ilgāk par 5 minūtēm nav kustināta. Šī izslēgšanas automātika palielina drošību un ietaupa energiju, jo gludeklis nepārtraukti nesasilst. Gludeklis atkal ieslēdzas, tiklīdz tas tiek kustināts un sāk uzkarst.

Norādījum

Gludekli var turēt vertikāli, lai veiktu tvaika apstrādi aiz-kariem, kleitām utt.

1. Tiklīdz uzsildes kontrollampiņa (oranža) nodziest - beidzas gludekļa uzsilde, var sākt gludināt.

2. Nospiediet zem roktura esošo tvaika slēdzi. Tvaiks plūst, kamēr slēdzis ir nospiests.

3. Pirms gludināšanas uzsākšanas un pēc gludināšanas procesa pārtraukuma pavērsiet tvaika pistoli pret drānu, līdz tvaiks sāk plūst vienmērīgi.

Sausā gludināšana

IEVĚRĪBAI

lerīces bojājumi

Nepietiekams ūdens daudzums tvaika katlā rada ierīces bojājumus

Pārliecinieties, ka tvaika katlā ir ūdens.

IEVĚRĪBAI

Apgērbu bojājumi

Neievērojot apgērbu gludināšanas norādes, ir iespējami bojājumi.

levērojiet apgērba gludināšanas norādes.

Norādījum

Ar ātro, optimālo temperatūras iestatījumu, visus gludināmos tekstilizstrādājumus iespējams gludināt bez papildu temperatūras iestatīšanas.

Delikātos audumus un uzdrukas gludināt izgrieztus uz otru pusi ar tvaiku, bez tieša kontakta ar gludekli.

- Gaidiet, līdz nodziest gludekļa uzsildes kontrollam-piņa (oranža).

Gludeklis ir darba gatavībā.

Kopšana un apkope

Tvaika katla atkałkošana

Norādījum

Tā kā ierīcē veidojas kałka nosēdumi, iesakām to atkal-kot pēc tabulā norādīto ūdens tvertnes uzpildes reižu skaita (TF = tvertnes uzpildes reizes).

Cietības līmenis °dH		mmol/l TF
I mīksts	0-7 0-1,3 100
II vidējs	7-14	1,3-2,5	90
III	ciets	14-21	2,5-3,8	75
IV	oti ciets	>21	>3,8	50

Norādījum

Informāciju par krāna ūdens cietību vaicājiet jūsu ūdens apgādes uzņēmumā vai pilsētas atbildīgajā iestādē.

IEVĚRĪBAI

Bojātas virsmas

Atkałkošanas škīdums var bojāt trauslas virsmas. Ierīces uzpildi un iztukšošanu veiciet rūpīgi.

1. Izslēdziet ierīci, skatiet nodalu lerīces izslēgšana.
2. Laujiet ierīcei atdzist.
3. Iztukšojiet ūdens tvertni.
4. Izņemiet piederumu no piederumu turētāja.
5. Atveriet apkopes noslēgu. Lai to paveiktu, novietojiet pagarinājuma caurules brīvo galu uz apkopes noslēga, nofiksējiet to vadotnē un atskrūvējiet.

Attēls U

Atkalkošanas līdzekļa radītie ierīces bojājumi

Nepiemērots atkalkošanas līdzeklis un nepareiza atkalkošanas līdzekļa dozēšana var radīt ierīces bojājumus. Izmantojiet tikai KĀRCHER atkalkošanas līdzekli.

0,5 lūdens pievienojiet 1 atkałkośanas līdzekļa dozēšanas vienību.
7. Atkałkošanas līdzekļa šķīdumu atkałkošanas lī-dzeklim pievienojiet atbilstoši norādēm.
8. Iepildiet atkałkošanas līdzekļa škīdumu tvaika katlā. Neaizveriet tvaika katlu.
9. Laujiet atkalkošanas līdzeklim iedarboties apm. 8 stundas.
10. Iztukšojiet atkalkošanas līdzekli no tvaika katla.
11. Nepieciešamības gadījumā atkārtojiet tīrīšanas procesu.
12. Izskalojiet tvaika katlu 2-3 reizes ar aukstu üdeni, lai izskalotu visus atkalkošanas līdzekļa šķīduma atlikumus.
13. Iztukšojiet üdeni no tvaika katla.
14. Nožāvējiet strāvas tīkla vada glabāšanas novietni.
15. Pieskrūvējiet apkopes noslēgu ar pagarinājuma cauruli.

Piederumu kopšana

(piederumi - atbilstoši piegādes komplektam)

Norādījum

Mikroškiedras drānas nav piemērotas žāvētājam.

Norādījum

Veicot drānu mazgāšanu, skatiet mazgāšanas birkas norādes. Nelietojiet veļas mīkstinātāju, lai drānas nezaudētu labo netīrumu savākšanas spēju.

1. Grīdas drānas un pārvalkus veļasmašīnā mazgājiet ar maksimāli 60 °C temperatūru.

Palīdzība traucējumu gadījumā

Traucējumu cēloņi bieži vien ir vienkārši un tos ar turp-mākā pārskata palīdzību var novērst pašu spēkiem.

Šaubu vai nenorādītu traucējumu gadījumā, lūdzu, vērsieties autorizētā klientu servisā.

ΔBRĪDINĀJUMS

Strāvas trieciens un apdegumu draudi

Traucējumnovēršana ir bīstama, ja ierīce ir pievienota strāvas tīklam vai vēl nav atdzisusi.

Atvienojiet strāvas vada spraudni.

Laujiet ierīcei atdzist.

Üdens trükuma kontrollampiņa mirgo sarkanā krāsā un atskan signāls

Üdens tvertnē nav üdens.

- Piepildiet ūdens tvertni līdz atzīmei „MAX”.

Üdens trükuma kontrollampiņa spīd sarkanā krāsā

Tvaika katlā nav ūdens. Nostrādājusi sūkņa pārkaršanas aizsardzība.

1. Izslēdziet ierīci, skatiet nodalu lerīces izslēgšana.

2. Piepildiet üdens tvertni.

3. leslēdziet ierīci, skatiet nodalu lerīces ieslēgšana.

Üdens tvertne nav ievietota pareizi vai ir aizkalkojusies.

1. Nonemiet üdens tvertni.

2. Izskalojiet ūdens tvertni.

3. levietojiet üdens tvertni un spiediet to lejup, līdz tā nofiksējas.

Nevar nospiest tvaika sviru

Tvaika svira ir nofiksēta ar bērnu drošības elementu.

- Iestatiet bērnu drošības elementu (tvaika apjoma izvēles slēdzi) virzienā uz priekšu. Tvaika svira ir atblokēta.

llgs uzsilšanas laiks

Palielināta ūdens izplūde

- Izskalojiet vai atkałkojiet tvaika tīrītāja tvaika katlu, skatiet nodalu Tvaika katla atkałkošana.

Pēc gludināšanas pārtraukuma no tvaika spiediena gludekļa pil ūdens

Ilgāka gludināšanas pārtraukuma gadījumā tvaika cau-rulē var veidoties kondensāts.

- pēc gludināšanas pārtraukuma pavērsiet tvaika pistoli pret drānu, līdz tvaiks sāk plūst vienmērīgi.

Tehniskie dati

Strāvas pieslēgums
Spriegums V 220-240
Fāze ~ 1
Frekvence Hz 50-60
Drošinātāja veids IPX4
Aizsardzības klase I
Jaudas dati
Apsildes jauda W 2000
Tvaika gludekļa apsildes jauda	W	700
Maksimālais darba spiediens	MPa	0,35
Uzsildes laiks	Minūtes	4
Ilgstoša tvaika padeve	g/min	50
Maksimālais tvaika spiediens	g/min	110
Uzpildes līmenis
Ūdens tvertne	I	0,8
Tvaika katls	I	0,5
Izmēri un svars
Svars (bez piederumiem)	kg	4,0
Garums	mm	350
Platums	mm	280
Augstums	mm	270

Paturētas tiesības veikt tehniskas izmainas.

Turinys
