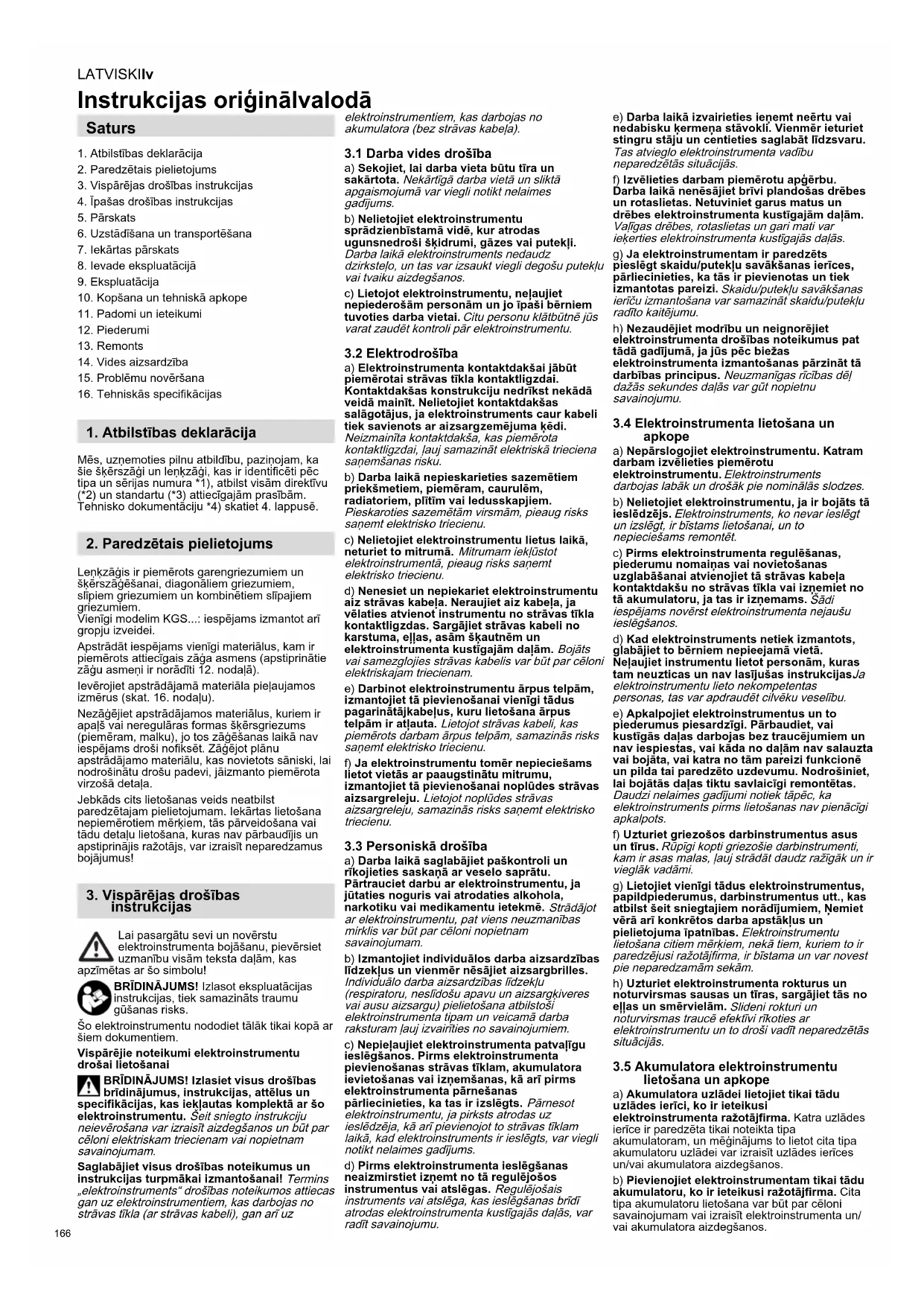

LIETOŠANAS INSTRUKCIJA KGS 305 M METABO

Iv Instrukcijas originālvalodā 166

1. Atbilstības deklarācija
2. Paredzētais pielietojums
3. Vispārējas drošības instrukcijas
4. īpašas drošības instrukcijas
5. Pārskats
6. Uzstādīšana un transportēšana
7. lekārtas pārskats
8. levade ekspluatācijā
9. Ekspluatācija
10. Kopšana un tehniskā apkope
11. Padomi un ieteikumi
12. Piederumi
13. Remonts
14. Vides aizsardzība
15. Problēmu novēršana
16. Tehniskās specifikācijas

1. Atbilstības deklarācija

Mēs, uzņemoties pilnu atbildību, paziņojam, ka šie šķerszāgi un lenkzāgi, kas ir identificēti pēc tipa un sērijas numura *1), atbilst visām direktīvu (*2) un standartu (*3) attiecīgajām prasībām. Tehnisko dokumentāciju *4) skatiet 4. lappusē.

2. Paredzētais pielietojums

Lenkzāgis ir piemērots garengriezumiem un škērszāgēšanai, diagonāliem griezumiem, slīpiem griezumiem un kombinētiem slīpajiem griezumiem.

Vienīgi modelim KGS...: iespējams izmantot aīrī gropju izveidei.

Apstrādāt iespējams vienīgi materiālus, kam ir piemērots attiecīgais zāga asmens (apstiprinātie zāgu asmeņi ir norādīti 12. noda|ā).

levērojiet apstrādājamā materiāla pieļaujamos izmērus (skat. 16. nodaļu).

Nezāgējiet apstrādājamos materiālus, kuriem ir apalš vai neregulāras formas škērsgriezums (piemēram, malku), jo tos zāgēšanas laikā nav iespējams droši nofiksēt. Zāgējot plānu apstrādājamo materiālu, kas novietots sāniski, lai nodrošinātu drošu padevi, jāizmanto piemērota virzošā detaļa.

Jebkāds cits lietošanas veids neatbilst paredzētajam pielietojumam. lekārtas lietošana nepiemērotiem mērķiem, tās pārveidošana vai tādu detaļu lietošana, kuras nav pārbaudījis un apstiprinājis ražotājs, var izraisīt neparedzamus bojājumus!

3. Vispārējas drošības instrukcijas

Lai pasargātu sevi un novērstu elektroinstrumenta bojāšanu, pievērsiet uzmanību visām teksta daļām, kas tas ar šo simbolu!

BRĪDINĀJUMS! Izlasot ekspluatācijas instrukcijas, tiek samazināts traumu gūšanas risks.

Šo elektroinstrumentu nododiet tālāk tikai kopā ar šiem dokumentiem.

Vispārējie noteikumi elektroinstrumentu drošai lietošanai

BRĪDINĀJUMS! Izlasiet visus drošības brīdinājumus, instrukcijas, attēlus unifikācijas, kas iekļautas komplektā ar šo troinstrumentu. Šeit sniegto instrukciju vērošana var izraisīt aizdegšanos un būt pa ni elektriskam triecienam vai nopietnam inojumam.

Saglabājiet visus drošības noteikumus un instrukcijas turpmākai izmantošanai! Termins „elektroinstruments“ drošības noteikumos attiecas gan uz elektroinstrumentiem, kase darbojas no strāvas tikla (ar strāvas kabeli), gan ari uz

elektroinstrumentiem, kas darbojas no akumulatora (bez strāvas kabela).

3.1 Darba vides drošība

a) Sekojiet, lai darba vieta būtu tīra un sakārtota. Nekārtīgā darba vietā un sliktā apgaismojumā var viegli notikt nelaimes gadījums.
b) Nelietojiet elektroinstrumentu sprādzienbīstamā vidē, kur atrodas ugunsnedroši škidrumi, gāzes vai putekli.
Darba laikā elektroinstruments nedaudz dzirkstelo, un tas var izsaukt viegli degošu puteklu vai tvaiku aizdegšanos.
c) Lietojot elektroinstrumentu, neļaujiet nepiederošām personām un jo īpaši bērniem tuvoties darba vieta. Citu personu klātbūtnē jūs varat zaudēt kontroli pār elektroinstrumentu.

3.2 Elektrodrošība

a) Elektroinstrumenta kontaktdakšai jäbüt piemērotai strāvas tīkla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelletojiet kontaktdakšas salāgotājus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma kēdi. Neizmainīta kontaktdakša, kas piemērota kontaktligzdai, lauj samazināt elektriskā trieciena saņemšanas risku.

b) Darba laikā nepieskarieties sazemētiem priekšmetiem, piemēram, caurulēm, radiatoriem, plītīm vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.

c) Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam ieklūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu.

d) Nenesiet un nepiekariet elektroinstrumentu aiz strāvas kabeļa. Neraujiet aiz kabeļa, ja vēlaties atvienot instrumentu no strāvas tīkla kontaktligzdas. Sargājiet strāvas kabeli no karstuma, eļļas, asām šķautnēm un elektroinstrumenta kustīgajām daļām. Bojāts vai samezglojies strāvas kabelis var būt par cēloni elektriskajam triecienam.

e) Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi tādus pagarinātājkabelus, kuru lietošana ārpus telpām ir atļauta. Lietojot strāvas kabeli, kas piemērots darbam ārpus telpām, samazinās risks saņemt elektrisko triecienu.

f) Ja elektroinstrumentu tomër nepieciešams lietot vietās ar paaugstinātu mitrumu, izmantojiet tā pievienošanai noplūdes strāvas aizsargreleju. Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko trieciju.

3.3 Personiskā drošība

a) Darba laikā saglabājiet paškontroli un rīkojeties saskaņā ar veselo saprātu. Pārtrauciet darbū ar elektroinstrumentu, ja jūtaitas noguris vai atrodaties alkohola, narkotiku vai medikamentu ietekmē. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.

b) Izmantojiet individuālos darba aizsardzības līdzekļus un vienmēr nēsājiet aizsargbrilles. Individuālo darba aizsardzības līdzekļu (respiratoru, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) pielietošana atbilstoši elektroinstrumenta tipam un veicamā darba raksturam ľauj izvairīties no savainojumiem.

c) Nepielaujiet elektroinstrumenta patvafigu ieslēgsanos. Pirms elektroinstrumenta pievienošanas strāvas tiklam, akumulatora ievietošanas vai iznemšanas, kā arī pirms elektroinstrumenta pärnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to strāvas tiklam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums.

d) Pirms elektroinstrumenta ieslēgšanas neaizmirstiet izņemt no tā regulējošos instrumentus vai atslēgas. Regulējošais instruments vai atslēga, kas ieslēgšanas brīdī atrodas elektroinstrumenta kustīgajās daļās, var radīt savainojumu.

e) Darba laikā izvairieties ienemt neērtu vai nedabisku kermana stāvokli. Vienmēr ieturiet stingru stāju un centieties saglabāt līdzsvaru. Tas atvieglo elektroinstrumenta vadību neparedzētas situācijās.
f) Izvēlieties darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes elektroinstrumenta kustīgajām dalām. Valīgas drēbes, rotaslietas un gari mati var iekerties elektroinstrumenta kustīgajās dalās.
g) Ja elektroinstrumentam ir paredzëts pieslëgt skaidu/puteklu savākšanas ierīces, pärliecinieties, ka tãs ir pievienotas un tiek izmantotas pareizi. Skaidu/puteklu savākšanas ieriču izmantošana var samazināt skaidu/puteklu radīto kaitējumu.
h) Nezaudējiet modrību un neignorējiet elektroinstrumenta drošības noteikumus pat tādā gadījumā, ja jūs pēc biežas elektroinstrumenta izmantošanas pārzināt tā darbības principus. Neuzmanīgas rīcības dēl dažās sekundes daļās var gūt nopietnu savainojumu.

3.4 Elektroinstrumenta lietošana un apkope

a) Nepārslogojiet elektroinstrumentu. Katram darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.

b) Nelietojiet elektroinstrumentu, ja ir bojāts tā ieslēdzējs. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai, un to nepieciešams remontēt.

c) Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā strāvas kabeļa kontaktdakšu no strāvas tīkla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.

d) Kad elektroinstruments netiek izmantots, glabājiet to bārniem nepieejamā vietā. Neļaujiet instrumentu lietot personām, kuras tam neuzticas un nav lasījušas instrukcijasJa elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.

e) Apkalpojiet elektroinstrumentus un to piederumus piesardžigi. Pârbaudiet, vai kustigās daļas darbojas bez traucējumiem un nav iespiestas, vai kāda no daļām nav salauzta vai bojāta, vai katra no tām pareizi funkcionē un pilda tai paredzēto uzdevumu. Nodrošiniet, lai bojātās daļas tiktu savlaicīgi remontētas. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.

f) Uzturiet griezošos darbinstrumentus asus un tīrus. Rūpīgi kopti griezošie darbinstrumenti, kam ir asas malas, ľauj strādāt daudz ražīgāk un ir vieglāk vadāmi.

g) Lietojiet vienīgi tādus elektroinstrumentus, papildpiederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, Nemiet vērā arī konkrētos darba apstākļus un pielietojuma īpatnības. Elektroinstrumentu lietošana citiem mērķiem, nekā tiem, kuriem to ir paredzējusi ražotājfirma, ir bīstama un var novest pie neparedzamām sekām.

h) Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas un tiras, sargājiet tās no ellas un smērvielām. Slideni rokturi un noturvirsmas traucē efektīvi rīkoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās.

3.5 Akumulatora elektroinstrumentu lietošana un apkope

a) Akumulatora uzlādei lietojiet tikai tādu uzlādes ierici, ko ir leteikusi elektroinstrumenta ražotājfirma. Katra uzlādes ierīce ir paredzēta tikai noteikta tipa akumulatoram, un mēginājums to lietot cita tipa akumulatoru uzlādei var izraisīt uzlādes ierīces un/vai akumulatora aizdegšanos.

b) Pievienojiet elektroinstrumentam tikai tādu akumulatoru, ko ir ieteikusi ražotājfirma. Cita tipa akumulatoru lietošana var būt par cēloni savainojumam vai izraisīt elektroinstrumenta un/ vai akumulatora aizdegšanos.

c) Laikā, kad akumulators netiek lietots, nepieļaujiet, lai tā kontakti saskartos ar saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla prlekšmetiem, kas varētu izraisīt īsslēgumu. Isslēgums starp akumulatora kontaktiem var radīt apdegumus un būt par cēloni ugunsgrēkam.

d) Nepareizi lietojot akumulatoru, no tā var izplūst škīdrais elektrolīts. Nepleļaujiet elektrolīta nonākšanu saskarē ar ādu. Ja tas tomēr ir nejausi noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, nekavējoties vērsieties pie ārsta. No akumulatora izplūdušais elektrolīts var izraisīt ādas iekaisumu vai pat apdegumu.

e) Nelietojiet akumulatoru vai elektroinstrumentu, ja tas ir bojāts vai modificēts. Bojāti vai modificēti akumulatori var radīt neparedzētas situācijas, kuru rezultātā var notikt aizdegśanās vai sprādziens, kā arī var rasties savainojuma risks.

f) Neturiet elektroinstrumentu vai akumulatoru uguns tuvumā vai vietā ar augstu temperatūru. Elektroinstrumenta vai akumulatora atrašanās uguns tuvumā vai vietā, kur temperatūra pārsniedz 130 °C, var izraisīt sprādzienu.

g) levērojiet visas uzlādes instrukcijas un neuzlādējiet akumulatoru vai elektroinstrumentu pie temperatūras, kas atrodas ārpus instrukcijā norādīto pieļaujamo temperatūras vērtību diapazona robežām. Uzlādējot akumulatoru neatbilstošā veidā vai pie temperatūras, kas atrodas ārpus pieļaujamo temperatūras vērtību diapazona robežām, tas var tikt bojāts, kā arī var pieaugt aizdegšanās risks.

3.6 Apkalpošana

a) Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificēts personāls, nomaiņai izmantojot originālās rezerves daļas un piederumus. Tikai tā iespējams panākt un saglabāt vajadzīgo darba drošības limeni.

b) Nekādā gadījumā neveiciet bojātu akumulatoru apkalpošanu. Akumulatoru apkalpošanu drīkst veikt tikai ražotājfirma vai pilnvarots servisa speciālists.

3.7 Papildu drošības instrukcijas

– Šīs lietošanas instrukcijas ir paredzētas personām, kurām ir pamata tehniskās zināšanas par šeit aprakstītajai iekārtai līdzvērtīgu iekārtu lietošanu. Ja jums iepriekš nav bijusi pieredze darbā ar šādām iekārtām, jums darbs sākotnēji ir jāveic tādas personas uzraudzībā, kurai ir šāda iepriekšēja pieredze.

– Ražotājs neuzņemas atbildību par bojājumiem, kas radušies šo lietošanas instrukciju neievērošanas gadījumā.

Šajās lietošanas instrukcijās sniegtā informācija ir apzīmēta atbilstoši tālāk norādītajam.

Bīstami!

Risks güt traumas vai radīt kaitējumu apkārtējai videi.

Elektriskās strāvas trieciena risks! Risks gūt elektriskās strāvas trieciena izraisītas traumas.

levilkšanas/aizkeršanas risks! Risks güt traumas, kuras izraisa ker- mena dalu vai drēbju ievilkšana vai iekeršanās rotējošajā zāga asmenī.

Uzmanību!

Risks radīt materiālus zaudējumus.

Piezīme.

Papildu informācija.

4. īpašas drošības instrukcijas

a) Lenkzāgi ir paredzēti koka vai kokam līdzīgu materiālu zāgēšanai, tos nedrikst izmantot kopā ar abrazīvajiem griezējdiskiem metālisku materiālu, piemēram, stleņu, kāršu, spraišlu u.c. materiālu zāgēšanai. Abrazīvie putekļi nosprosto kustīgās detaļas, piemēram, apakšējo aizsargu. Abrazīvās griešanas laikā radušās dzirksteles apdedzinās apakšējo aizsargu, ieliktni un citas plastmasas detaļas.

b) Kad vien iespējams, apstrādājamā materiāla fiksācijai izmantojiet spīles. Balstot apstrādājamo materiālu ar roku, jūsu rokai

vienmër jäatrodas vismaz 100 mm attālumā no jebkuras zāga asmens puses. Neizmantojiet šo zāgi tādu materiālu zāgēšanai, kuri ir pārāk mazi, lai tos būtu iespējams droši iespīlēt vai turēt ar roku. Ja jūsu roka atrodas pārāk tuvu zāga asmenim, saskares rezultātā pastāv risks gūt traumas.

c) Apstrādājamajam materiālam ir jābūt nekustīgā stāvoklī un iespīlētam vai tas ir jātur piespiests gan pret materiāla aizturi, gan zāgēšanas virsmu. Nekādā gadījumā nevirziet apstrādājamo materiālu asmenī, kā arī neveiciet nenostiprināta apstrādājamā materiāla zāgēšanu. Nenostiprināti vai kustīgi apstrādājamie materiāli var tikt izsviesti lielā ātrumā, radot traumas.

d) Vienīgi modelim KGS...: virziet zāga asmeni cauri apstrādājamajam materiālam no augšas uz leju. Nevelciet zāga asmeni cauri apstrādājamajam materiālam no lejas uz augšu. Lai veiktu griezumu, paceliet zāga galvu un novietojiet to virs apstrādājamā materiāla bez griezuma veikšanas. Tad ieslēdziet lekārtu, virziet zāga galvu uz leju un pārzāgējiet apstrādājamo materiālu no augšas uz leju. Veicot griezumu no apakšas uz augšu, zāga asmens pēc iznākšanas no apstrādājamā materiāla, visticamāk, tiks ar spēku triekts operatora virzienā.

e) Nekādā gadījumā nesakrustojiet rokas pāri paredzamajai griezuma fīnijai ne zāga asmens priekšpusē, ne aizmugurē. Apstrādājamā materiāla turēšana ar sakrustotām rokām, t.i., apstrādājamā materiāla labās puses turēšana ar kreiso roku un kreisās puses turēšana ar labo roku, ir loti bīstama darbība.

f) Asmens darbības laikā nesniedzieties pāri materiāla aizturim. Nekādā gadījumā netuviniet rokas (piemēram, skaidu likvidēšanai) rotējoša zāga asmenim (no jebkuras asmens puses) tuvāk par 100 mm. Jūs varat neapjaust patieso attālumu no rotējošā zāga asmens līdz jūsu rokai, tādējādi gustot nopietnas traumas.

g) Pirms zāgēšanas pārbaudiet apstrādājamo materiālu. Ja apstrādājamais materiāls ir izliekts vai sagriezies, iespīlējiet to ar izliekto pusi pret materiāla aizturi. Vienmēr pārliecinieties, ka griezuma līnijas garumā starp apstrādājamo materiālu, materiāla aizturi un zāgēšanas virsmu nav atstarpes. Izliekti vai sagriezušies apstrādājamie materiāli var sagriezties vai pārbīdīties, kā rezultātā rotējošais zāga asmens darba laikā var iesprūst. Apstrādājamajā materiālā nedrīkst būt naglas vai citi sveškermeni.

h) Neizmantojiet zāgi, kamēr zāgēšanas virsma nav atbrīvota no instrumentiem, koksnes atliekām u.c., izņemot apstrādājamo materiālu. Nelieli gruži vai koksnes atliekas un citi nepiederoši priekšmeti, kas saskaras ar rotējošo asmeni, var tikt izsviesti lielā ātrumā.

i) Zāgējiet vienlaicīgi tikai vienu apstrādājamo materiālu. Kopā savienotus vairākus apstrādājamos materiālus nav iespējams pienācīgī iespīlēt vai nostiprināt, tāpēc tie var iespiest zāga asmeni vai zāgēšanas laikā pārbīdīties.

j) Pärliecinieties, ka lenkzāgis pirms lietošanas ir uzstādīts vai novietots uz horizontālas, stingras darba virsmas. Horizontāla un stingra virsma novērš risku, ka lenkzāgis var klūt nestabils

k) Izplānojiet darba gaitu. Nomainot slīpuma vai noliekuma lenķa iestatījumus, katru reizi pārliecinieties, kā regulējamais materiāla aizturis ir iestatīts pareizi, atbalsta apstrādājamo materiālu un netraucē asmens vai drošības sistēmas darbību. Neieslēdzot iekārtu un nenovietojot uz zāgēšanas virsmas apstrādājamo materiālu, veiciet pilnīgu zāgējuma simulāciju, lai pārliecinātos, ka materiāla aizturis netraucēs darbu un netiks sazāgēts.

1) Nodrošiniet atbilstošu atbalstu, piemēra, zāgēšanas virsmas pagarinājumus, stekus u.c. apstrādājamajiem materiāliem, kas ir platāki vai garāki par zāgēšanas virsmu.

Apstrādājamie materiāli, kas ir garāki vai platāki par iekārtas zāgēšanas virsmu var noliekties, ja tiem nav nodrošināts stingrs atbalsts. Ja zāgētā kokmateriāla vai apstrādājamā materiāla daļa noliecas, tā var pacelt aizsargpārsegu vai nekontrolēti atlēkt no rotējošā asmens.

m) Nelūdziet citai personai turēt apstrādājamo materiālu, tādējādi aizstājot zāgēšanas virsmas pagarinājumus vai papildu balstus. Nestabils atbalsts apstrādājamajam materiālam zāgēšanas laikā var izraisīt asmens iesprūšanu. Zāgēšanas laikā apstrādājamais materiāls var arī pārbīdīties, raujot jūs un jūsu pafigu rotējošā asmens virzienā.

n) Nozāgēto materiāla daļu nekādā gadījumā nedrīkst piespiest pie rotējošā zāga asmens. Ierobežotas telpas gadījumā, t.i., ja tiek izmantots ierobežotājbalsts, nozāgētā materiāla daļa var iespiest asmeni, kas savukārt var ar lielu spēku izsviest nozāgēto materiāla daļu.

o) Vienmēr izmantojiet spīles vai stiprinājumus, kas paredzēti atbilstoša atbalsta nodrošināšanai apaliem materiāliem, piemēram, stieņiem vai caurulēm. Stieņi zāgēšanas laikā mēdz griezties, kā dēļ asmens iekeras materiālā un rauj materiālu un jūsu roku savā virzienā.

p) Pirms saskares ar apstrādājamo materiālu laujiet zāga asmenim sasniegt pilnu griešanās ātrumu. Tādējādi tiks novērsts apstrādājamā materiāla izsviešanas risks.

q) Ja apstrādājamais materiāls vai asmens iesprūst, izslēdziet leŋkzāgi. Nogaidiet, līdz visas kustigās daļas apstājas, un atvienojiet iekārtu no strāvas avota un/vai atvienojiet akumulatoru. Pēc tam atbrīvojiet iesprūdušo materiālu. Turpinot zāgēt gadījumā, kad ir iesprūdis apstrādājamais materiāls, jūs varat zaudēt leŋkzāga vadību vai sabojāt iekārtu.

r) Kad griezums ir pabeigts, pirms nozāgētās materiāla daļas nonemšanas atlaidiet slēdzi, turiet zāga galvu noliekta stāvokīl un nogaidiet, līdz asmens pārstāj griezties. Rokas pietuvināšana rotējošam asmenim ir bīstama.

s) Vienīgi modelim KGS 254 M, KGS 305 M, KGS 18 LTX BL 216, KGS 18 LTX BL 254, KGS 18 LTX BL 305: stingri turiet rokturi, veicot iegriešanu vai atlaižot slēdzi, pirms zāga galva ir sasniegusi zemāko pozīciju. Zāga bremzējoša darbība negaidīti var virzīt zāga galvu uz leju, radot ievainojumu gūšanas risku.

4.1 Papildu drošības instrukcijas

• Lūdzu, ievērojiet ari īpašās drošības instrukcijas, kas sniegtas attiecīgajās nodalās.
• Kad vien nepieciešams, ievērojiet likuma norādes vai normatīvus negadījumu novēršanai.

Vispārīgi riski!

• Nemiet vērā apkārtējās vides apstākļus.
• Zāgējot garāku materiālu, izmantojiet piemērotus materiāla atbalstus.
• Iekārtu drīkst ieslēgt un darbināt tikai tās personas, kas ir iepazinušās ar tās darbības principiem un kuras vienmēr apzinās riskus, kas ir saistīti ar šādu iekārtu lietošanu. Personas, kas ir jaunākas par 18 gadiem, drīkst izmantot šo iekārtu tikai profesionalās apmācības ietvaros pasniedzēja pārraudzībā.
• Nepiederošām personām, jo īpaši bērniem, jāatrodas ārpus darba zonas. Neļaujiet citām personām pieskarties iekārtai vai strāvas kabelim iekārtas darbības laikā.
• Nepieļaujiet zāga zobu pārkaršanu.
• Zāgējot plastmasu, nepieļaujiet materiāla kušanu.

Traumu un saspiešanas risks, kuru kustīgas detaljas!

• Nedarbiniet iekārtu, ja nav uzstādīti aizsargi.
• Vienmēr ieturiet drošu attālumu no zāga asmens. Ja nepieciešams, izmantojiet piemērotus padeves palīgrīkus. Lietojot šo iekārtu, ieturiet drošu attālumu no rotējošajām dalām.
• Pirms jebkādu materiāla atgriezumu, atlieku u.c. likvidēšanas nogaidiet, līdz ir pilnībā apstājies zāga asmens.
• Zāgējiet tikai tāda izmēra apstrādājamo materiālu, kuru ir iespējams droši turēt zāgēšanas laikā.

LATVISKIIv

• Lai nofiksētu apstrādājamo materiālu, izmantojiet iespīlēšanas ierīces vai skrūvspīles. Šīs ierīces nofiksēs apstrādājamo materiālu labāk nekā jūsu roka.
• Nemēginiet apturēt zāga asmeni, spiežot apstrādājamo materiālu pret asmens sānu daļu.
• Pirms regulēšanas, tehniskās apkopes vai remonta darbu veikšanas atvienojiet iekārtu no strāvas avota vai atvienojiet akumulatoru.
• Ja iekārta netiek izmantota, atvienojiet to no strāvas avota vai atvienojiet akumulatoru.

Sagriešanās risks pastāv arī tad, ja jinstruments nerotē!

• Nomainot griezējinstrumentus, izmantojiet cimdus.
• Uzglabājiet zāga asmeni tā, lai neviens nevarētu tikt savainots.

Zāga galvas atsitiena risks (zāga ns iesprūst apstrādājamajā materiālā, ga galva pēkšni triecas uz augšu)!

• Izvēlieties apstrādājamā materiāla zāgēšanai piemērotu zāga asmeni.

- Cieši satveriet rokturi. Atsitiena risks ir īpaši augsts, zāga asmenim virzoties apstrādājamajā materiālā.

- Zāgējiet plānu materiālu vai materiālu ar plānām malām tikai ar tādiem zāga asmeniem, kuriem ir smalki zobi.

- Izmantojiet tikai asus zāga asmenus. Nekavējoties nomainiet bojātus zāga asmenus. Truliem zāga zobiem iesprūstot apstrādājamajā materiālā, pastāv paaugstināts atsitiena risks.

- Izvairieties no materiāla iestrēgšanas.

- Šaubu gadījumā pārbaudiet, vai materiāls nesatur svešķermeņus (piemēram, naglas vai skrūves).

- Nekādā gadījumā nezāgējiet vairākus apstrādājamos materiālus vienlaičīgi, kā arī komplektus, kuri sastāv no vairākām atseviškām dalām. Pastāv risks gūt miesas bojājumus gadījumā, ja atseviški priekšmeti nekontrolētā veidā tiek ierauti zāga asmenī.

- Vienīgi modelim KGS...: veidojot gropes, nespiediet zāga asmeni sāniski — izmantojiet iespīlēšanas ierīci.

levilkšanas/aizkeršanas risks!

• Pärliecinieties, ka rotējošās detaļas darba laikā nevar aizkert un ievilkt ķermeņa daļas vai drēbes (aizliegts lietot kaklasaites, cimdus, vaļīgas drēbes; gari mati jānosedz ar matu tīklinu).
• Nekādā gadījumā nezāgējiet apstrādājamos materiālus pie kuriem ir piestiprinātas troses, kabeli, virves, kabeli vai stieples vai kuros ietilpst šie priekšmeti.

Nepiemēroti individuālie aizsardzības li rada riska situācijas!

• Izmantojiet dzirdes aizsardzības līdzeklus.
  • Izmantojiet aizsargbrilles.
  • Izmantojiet respiratoru.
• Izmantojiet piemērotu darba apgērbu.
• Izmantojiet neslīdošus apavus.
• Veicot darbības ar zāga asmeņiem un asu materiālu, izmantojiet aizsargcimdus. Pārvietojiet zāga asmenus futrālī.

Koksnes putekļu ieelpošana rada risku numasl

- Veiciet darbu vienīgi gadījumā, ja zāgim ir uzstādīta piemērota skaidu/putekļu nosūkšanas ierīce. Skaidu/putekļu nosūkšanas ierīcei jāatbilst prasībām, kas norādītas 16. nodalā.

Puteklu iedarbības samazināšana

- Daži šī elektroinstrumenta radīto putekļu dalīņu veidi var saturēt kīmiskas vielas, kas izraisa vēzi, alergiskas reakcijas, elpošanas orgānu slimības, iedzimtus defektus vai citas

reproduktīvās sistēmas slimības. Daži šādu vielu piemēri ir svins (svinu saturošās krāsās), kokmateriāla apstrādei izmantotās piedevas (hromāts, antiseptiki), dažas koku sugas (piemēram, ozola vai dižskābaržu putekļi).

• Risks, ko rada šo vielu iedarbība, ir atkarīgs no tā, cik ilgi jūs vai klātesošie ir pakļauti šo vielu ietekmei.
• Nepielaujiet šo dalinu ieklūšanu organismā.
• Lai novērstu šo kīmisko vielu kaitīgo ietekmi uz jūsu organismu: strādājiet labi vēdināmā vietā un izmantojiet apstiprinātu drošības aprīkojumu, piemēram, respiratoru, kas ir īpaši izstrādāts, lai izfiltrētu mikroskopiskas dalinas.
• levērojiet atbilstošas direktīvas attiecībā uz materiālu, personālu, pielietošanas veidu un darba vietu (piemēram, arodveselības un darba drošības direktīvas, utilizācijas direktīvas).
• Nodrošiniet dalīņu savākšanu avota tuvumā, nepieļaujiet to noklūšanu apkārtējā vidē.
• Izmantojiet komplektācijā iekļauto skaidu/putekļu savākšanas ierīci un piemērotu skaidu/putekļu nosūkšanas ierīci. Šādā veidā tiek nodrošināts, ka vidē nekontrolēti nonāk mazāks dalinu daudzums.
• Putekļu ietekmi palīdzēs samazināt šie pasākumi:
• nevērsiet izplūstošo daļinų un izplūdes gaisa plūsmu pret sevi, klātesošajiem vai putekļu nosēdumiem;
• izmantojiet skaidu/putekļu savākšanas ierīci un/vai gaisa attīrītājus;
  – nodrošiniet labu darba vietas ventilāciju un uzturiet to tīru, izmantojot putekļu sūcēju. Slaucīšana vai pūšana liks putekļiem pacelties gaisā.
  – Izsūciet aizsargapgērbu ar putekļu sūcēju vai izmazgājiet to. Netīriet apgērbu, nopūšot to ar gaisu, izdauzot vai izsukājot.

Pastāv risks, kuru rada iekārtas kācijas vai detaļas, kuras nav testējis baudījis aprīkojuma ražotājs!

• Montāžu veiciet atbilstoši šīm instrukcijām.
• Izmantojiet tikai aprīkojuma ražotāja apstiprinātas detalas. Tas īpaši attiecas uz:
• zāga asmeņiem (pasūtījuma numurus skatiet 12. nodalā „Piederumi”);
• drošības ierīcēm;
  – Griezuma linijas indikators
  • Nepārveidojiet nevienu no detalām.
• Pārliecinieties, ka uz asmens norādītais maks. darba ātrums atbilst darba ātrumam, kas norādīts uz zāga.

Instrumenta defekti rada riska ijas!

• Pirms katras lietošanas reizes pārbaudiet, vai instruments nav bojāts: pirms instrumenta lietošanas visas drošības ierīces, aizsargi vai nedaudz bojātās detaļas ir jāpārbauda un jāpārliecinās, ka tās pilda savas funkcijas pareizi. Pārliecinieties, ka visas kustīgās detaļas darbojas pareizi un neiestrēgst. Visām detaļām ir jābūt pareizi uzstādītām un tām ir jāatbilst visām prasībām, kas ir noteiktas iekārtas ideālai darbībai.
• Neizmantojiet bojātus vai saliektus zāga asmenus.

Pastāv trokšņa radīts risks gūt as!

- Izmantojiet dzirdes aizsardzības līdzeklus.

Apstrādājamo materiālu vai

apstrādājamo materiālu daļu iesprūšana rada apdraudējumu!

Ja rodas nosprostojums:

1. izslēdziet iekārtu;
2. atvienojiet iekārtu no strāvas avota vai atvienojiet akumulatoru;

3. uzvelciet aizsargcimdus;

4. likvidējiet nosprostojumu, izmantojot piemērotu piederumu.

4.2 īpašas drošības instrukcijas akumulatora instrumentiem

Pirms iekārtas regulēšanas, tehniskās apkopes, tīrīšanas vai piederumu nomaiņas atvienojiet akumulatoru.

Neļaujiet akumulatoriem nonākt saskarē ar ūdeni un mitrumu!

Neļaujiet akumulatoriem nonākt saskarē ar uguni!

Nelietojiet bojātus vai deformētus akumulatorus! Neizjauciet akumulatorus! Nepieskarieties akumulatoru kontaktiem un neradiet īssavienojumu!

No bojātiem litija jonu akumulatoriem var izplūst viegli skābs, uzliesmojošs škidrums!

Ja izplūdušais akumulatoru škidrums nonāk saskarē ar ādu, nekavējoties noskalojiet skarto vietu ar lielu daudzumu

ūdens. Ja izplūdušais akumulatoru škīdrums iekļūst acīs, izskalojiet tās ar tīru ūdeni un nekavējoties vērsieties pie ārsta.

Ja iekārta ir bojāta, atvienojiet no tās akumulatoru.

Litija jonu akumulatoru transportēšana

Uz litija jonu akumulatoru transportēšanu attiecas likumi, kas ir saisfiti ar bistamu preču pārvadāšanu (UN 3480 un UN 3481). Uzziniet spēkā esošās specifikācijas, ja vēlaties transportēt litija jonu akumulatorus. Ja nepieciešams, sazinieties ar kravu pārvadātāju. Metabo uznēmums piedāvā sertificētu iepakojumu.

Nosūtiet akumulatoru vienīgi tad, ja korpuss nav bojāts un no tā nenoplūst škīdrums. Pirms iekārtas nosūtīšanas atvienojiet akumulatoru. Nodrošiniet kontaktu aizsardzību pret īssavienojumu (piemēram, pārklājiet tos ar izolējošu lentu).

4.3 Uz iekārtas norādītie simboli (atkarībā no modela)

Izlasiet ekspluatācijas instrukcijas.

Nekādā gadījumā neaizskariet ieslēgtu zāga asmeni ar rokām.

Bīstama zona. Ja iespējams, šai zonai netuviniet pirkstus un rokas.

Lietojiet aizsargbrilles un dzirdes aizsardzības līdzekļus.

Nekādā gadījumā nelietojiet iekārtu mitrās vai slapjās telpās.

UZMANĪBU! Neskatieties ieslēgtā gaismas avotā.

4.4 Drošības ierīces

levelkams asmens aizsargs (5)

levelkamais asmens aizsargs novērš nejaušu saskari ar zāga asmeni un skaidu lidošanu visos virzienos.

Drošības slēdzis (26)

lekārtu iespējams ieslēgt vienīgi, kad ir aktivizēts drošības slēdzis (labajā vai kreisajā pusē).

Materiāla aizturis (25)

Materiāla aizturis neļauj zāgēšanas laikā izkustēties apstrādājamajam materiālam. Darba laikā vienmēr ir jābūt uzstādītam materiāla aizturim.

Pārliecinieties, ka aiztura papildelements (33) ir iestatīts pareizi, balsta apstrādājamo materiālu un netraucē asmens vai aizsarga darbībai. Nostipriniet, izmantojot blokēšanas sviru (34).

Neieslēdzot iekārtu un nenovietojot uz zāgēšanas virsmas apstrādājamo materiālu, veiciet pilnīgu zāgējuma simulāciju, lai pārliecinātos, ka aiztura papildelements (33) netraucēs darbu un netiks sazāgēts.

Slipo griezumu un kombinēto slipo griezumu veikšanai nepareizi noregulēts aiztura papildelements (33) var nonākt saskarē ar asmeni un radīt nopietnas traumas.

Lai veiktu diagonālus griezumus, nepieciešams pārvietot materiāla aiztura papildelementu (33) pēc tam, kad ir atbrīvota blokēšanas svira (34). Vienīgi modelim KGS...305...(skat. A attēlu): šai ierīcei aiztura papildelements (33) atrodas kreisajā un labajā pusē. īpašiem griezumiem aiztura papildelementu (33) var būt nepieciešams atvienot. Atvienošanai pabīdiet aiztura papildelementu tā, lai 2 trīsstūri būtu viens pret otru. Šajā pozīcijā aiztura papildelementu (33) var atvienot, virzot uz augšu. Pēc griezuma pabeigšanas atkārtoti pievienojiet aiztura papildelementu (33), lai tas nepazustu.

5. Pārskats

Skat. 2. lappusi.

Attēli var atškirties no reālās iekārtas. Tas savukārt nozīmē, ka jūsu iekārtas aprīkojums var atškirties no attēlos atainotā.

1 Skaidu/puteklu maisa aizslēgs
2 Skaidu/putek|u maiss
3 Skaidu/puteklu nosūkšanas īscaurule
4 Statīva pagarinājumelements
5 levelkams asmens aizsargs
6 Garuma aizturis

7 Zāgēšanas virsma

8 Rotējošā platforma

9 Zāgēšanas virsmas starplika

10 Rotējošās platformas blokēšanas svira

11 Rotējošās platformas pozīciju drošības fiksators *

12 Spriegotājierīces fiksācijas skrūve*

13 Galatslēga/galatslēgas glabāšanas fiksators

14 Apstrādājamā materiāla spīles

15 Zāgēšanas virsmas paplašinātājs

16 Zāgēšanas virsmas paplašinātāja blokēšanas svira

17 Zāga asmens fiksators

18 Zāga rokturis

19 Griezuma līnijas indikators

21 Kabela uztīšanas ākis *

22 Blokēšanas svira slīpuma lenka iestatīšanai

23 Fiksācijas poga (slīpuma lenka regulēšanai ar +/- 2° soli)

24 Transportēšanas fiksators

25 Materiāla aizturis

26 Drošības slēdzis

27 Zāga ieslēgšanas/izslēgšanas slēdzis

28 Griezuma finijas indikatora slēdzis

29 Akumulatora atvienošanas poga*

30 Uzlādes līmeņa noteikšanas poga*

31 Uzlādes līmeṇa un signāla indikators*

32 Akumulators*

* atkarībā no modela/aprīkojuma

6. Uzstādīšana un transportēšana

KS 216 M: uzstādiet blokēšanas sviru (22) slīpuma lenka iestatīšanai (skat. 2. lpp., augšējais labās puses attēls)

1. Iestatiet rotējošo platformu (8) 0° pozīcijā.
2. Atskrūvējiet stiprinātājskrūvi no sešstūrgalvas bultskrūves.
3. Novietojiet blokēšanas sviru (22) uz sešstūrgalvas bultskrūves un pievelciet to pulkstenrādītāju kustības virzienā.
4. Nonemiet blokēšanas sviru (22), novietojiet atpakal uz sešstūrgalvas bultskrūves aptuveni horizontālā stāvokī un cieši pieskrūvējiet ar stiprinātājskrūvi.

Ja nepieciešams, uzstādiet rokturi (20) (atkarībā no modela)

- Piestipriniet rokturi (20), kā atainots attēlā.

Ja nepieciešams, uzstādiet zāgēšanas virsmas paplašinātāju (15) (atkarībā no modela)

1. Izpakojiet labās un kreisās puses zāgēšanas virsmas paplašinātāju.
2. Labajā pusē uzstādiet zāgēšanas virsmas paplašinātāju ar salokāmo garuma aizturi (6). Pievērsiet uzmanību pareizajai pusei, jo pēc uzstādīšanas atvienošana ir apgrūtinoša.
3. Piespiediet pogu (35) un iespiediet zāgēšanas virsmas paplašinātāju (15) vadotnes līdz galam stiprinājumos. Poga (35)

ar klikški nofiksësies, norādot, ka zāgēšanas virsmas paplašinātāji ir uzstādīti.

1. lestatiet vēlamo zāgēšanas virsmas platumu un nofiksējiet paplašinātājus ar blokēšanas sviru (16).
2. Lai balsītu īpaši garu apstrādājamo materiālu, abus zāgēśanas virsmas paplašinātājus (15) var atvienot, savienot savstarpēji (skat. B attēlu) un novietot jebkurā telpas zonā. Pēc lietośanas vienmēr atkārtoti pievienojiet iekārtai.

Piezīme.

Lai atvienotu zāgēšanas virsmas paplašinātājus (skat. B attēlu): velciet tos fīdz galam, lai pogu (35) varētu iespiest caur atveri aizmugurē (piemēram, ar galatslēgu). Pilnībā izvelciet zāgēšanas virsmas paplašinātājus.

Vienīgi modelim KGS ... 305: nepieciešamības gadījumā iespējams izvilkt statīva pagarinājumelementu

1. Atskrūvējiet 2 sešstūrveida galvas skrūves, kas apakšdaļā nofiksē statīva pagarinājumelementu (4).
2. Izvelciet statīva pagarinājumelementu (4) līdz galam un atkārtoti nofiksējiet to, pievelkot 2 sešstūrveida galvas skrūves.

Uzmanību!

Transportēšanas laikā neturiet zāgi aiz statīva pagarinājumelementa (4).

Uzstādīšana

Lai nodrošinātu drošus darba apstāklus, šī iekārta ir jāuzstāda uz stabilas pamatnes.

• Par pamatni var izmantot piemērotu zāga statīvu, droši nofiksētu darba virsmu vai darbagaldu.
  – Ari apstrādājot lielākus materiālus, iekārtai ir jāatrodas uz drošas pamatnes.
  – Gariem apstrādājamajiem materiāliem ir jānodrošina papildu balsts, izmantojot piemērotus piederumus.

Piezīme.

Lai nodrošinātu iekārtas mobilitāti to iespējams uzstādīt, pieskrūvējot ar skrūvēm, arī uz saplākṣna vai galdnieka plātnes (500 mm x 500 mm (biezumam jābūt vismaz 19 mm). Ekspluatācijas laikā plātne ir jāpiestiprina pie darbagalda ar skrūvspilēm.

1. Piestipriniet iekārtu pie pamatnes, izmantojot skrūves.
2. Atbrīvojiet transportēšanas fiksatoru (24): nolieciet zāga galvu nedaudz uz leju un turiet šādā pozīcijā. Izvelciet transportēšanas fiksatoru (24).
3. Paceliet zāga galvu nedaudz uz augšu.
4. Nolieciet zāga galvu uz leju un iebīdiet transportēšanas fiksatoru (24).
5. Vienīgi modelim KGS...: nostipriniet spriegotājierīci priekšējā pozīcijā, izmantojot fiksācijas skrūvi (12).
6. Optimālākajā gadījumā iestatiet rotējošo platformu (8) 45° pa labi.

Transportēšana

Uzmanību!

Transportēšanas laikā neturiet zāgi aiz aizsargiem. Transportēšanas laikā neturiet zāgi aiz statīva pagarinājumelementa (4).

1. Paceliet iekārtu, turot aiz roktura(-iem) (20) (atkarībā no aprīkojuma), un pārvietojiet uz nepieciešamo vietu.

Papildu iespēja: pilnībā iebīdiet abus zāgēšanas virsmas paplašinātājus (15) un nofiksējiet ar blokēšanas sviru (16). Paceliet iekārtu, turot aiz abiem zāgēšanas virsmas paplašinātājiem (15), un pārvietojiet uz nepieciešamo vietu.

7. lekārtas pārskats

7.1 Zāga ieslēgšanas/izslēgšanas slēdzis

Zāga ieslēgšana:

1. Piespiediet un turiet piespiestu drošības slēdzi (26) (labajā vai kreisajā pusē).

2. Piespiediet un turiet piespiestu ieslēgšanas/izslēgšanas slēdzi (27).

3. Atbrīvojiet drošības slēdzi (26).

Zāga izslēgšana:

- Atlaidiet ieslēgšanas/izslēgšanas slēdzi (27).

7.2 Griezuma līnijas indikators (19)

Izmantojot „Precision Cut Line System” (PCL (precīzas griezuma līnijas sistēma)), virs zāga asmens novietotā LED veido precīzu asmens ēnu uz apstrādājamā materiālā. Tāpēc kalibrēšana nav nepieciešama.

1. Aktivizējiet PCL, piespiežot slēdzi (28).
2. Nolaidiet zāga asmeni, lai tas atrastos dažus centimetrus virs apstrādājamā materiāla, veidojot precīzu griezuma līniju.
3. Salāgojiet apstrādājamo materiālu ar griezuma līnijas indikatoru.

Akumulatora instrumentiem apgaismojums tiek aktivizëts, piespiežot ieslëgšanas/izslëgšanas slëdzi (27). Pëc darba pärtraukuma apgaismojums izslëdzas (miega režims). Atsäkot darbu, tas automātiski ieslëdzas atkärtoti. Ja apgaismojums nav nepieciešams, akumulatora uzlâdes taupišanai apgaismojumu var deaktivizët ar slëdža (28) starpniecību.

Bīstami!

Nevērsiet gaismas staru cilvēkiem vai dzīvniekiem acīs.

7.3 Slīpuma lenka iestatīšana

Pēc tam, kad ir atbrīvota blokēšanas svira (22), zāgi bez ierobežojumiem var noliekt slīpumā no 0° fīdz 45° pa vertikāli uz kreiso pusi (38).

Regulēšanas laikā piespiediet fiksācijas pogu (23), lai arī iestatītu lenķi līdz 47° pa vertikāli uz kreiso pusi/līdz 2° pa vertikāli uz labo pusi.

Vienīgi modelim KGS...305... zāgi var iestatīt arī pa vertikāli uz labo pusi: atlaidiet blokēšanas sviru (22) UN pavelciet pogu (39) uz priekšu. Tagad zāgi iespējams noliekt slīpumā no 0° līdz 45° pa vertikāli uz labo pusi (38). Iestatišanas laikā piespiediet fiksācijas pogu (23), lai varētu arī iestatīt lenķi līdz 47° pa vertikāli uz labo pusi.

Bīstami!

Lai zāgēšanas laikā slīpuma leņkis neizmainītos, ir jāpievelk grozāmās strēles blokēšanas svira (22).

Iznemot KGS...305..., KS 216 M: varat pielāgot blokēšanas sviras pozīciju savām vajadzībām: pavelciet blokēšanas svīru uz āru, pagrieziet to līdz vēlamajai pozīcijai un laujiet tai nofiksēties.

7.4 Rotējošā platforma

Vienīgi modelim KGS...: slīpiem griezumiem rotējošo platformu (8) ir iespējams pagriezt vēlamajā lenkī, atlaižot blokēšanas sviru (10) un piespiežot drošības fiksatoru (11). Šādā veidā tiek regulēts apstrādājamā materiāla vadošas škautnes zāgēšanas lenkis.

Vienīgi modelim KS...: slīpiem griezumiem rotejōjo platformu ir iespējams pagrięzt vēlamajā leŋkī, atlaižot blokešanas sviru (10). Šādā veidā tiek regulēts apstrādājamā materiāla vadošās škautnes zāgēšanas leŋkis.

Bīstami!

Lai zāgēšanas laikā noliekuma lenķis neizmainītos, ir jāpievelk rotējošās platformas blokēšanas svira (10) (arī nofiksētajās pozīcijās!).

7.5 Vienīgi modelim KGS...: spriegotājierīce

Izmantojot spriegotājierīci, iespējams zāgēt arī lielāka škērsgriezuma apstrādājamos materiālus. Spriegotājierīci iespējams izmantot visu veidu

LATVISKIIv

griezumiem (taisniem griezumiem, slīpiem griezumiem, liektiem griezumiem un kombinētiem slīpajiem griezumiem, kā arī gropju veidošanai).

Ja spriegotājierīce nav nepieciešama, nostipriniet to aizmugures pozīcijā, izmantojot fiksācijas skrūvi (12).

7.6 Vienīgi modelim KGS...: griezuma dziluma ierobežotājs

Griezuma dziljuma ierobežotājs (48) kopā ar spriegotājierīci lauj veidot gropes.

Pagrieziet fiksācijas skrūvi un nofiksējiet to ar sprostuzgriezni. Griezuma dziluma ierobežotāju iespējams deaktivizēt, pabīdot uz aizmuguri atduri (49).

8. levade ekspluatācijā

8.1 Skaidu/puteklu maisa vai skaidu/puteklu nosūkšanas ierīces pievienošana

Bīstamil

Dažas noteiktas koku sugas (piemēram, dižskābardis, ozols, osis) var izraisīt onkoloģiskās saslimšanas, ja tiek ieelpoti to puteklji.

– Izmantojiet vienīgi piemērotu skaidu/putekļu nosūkšanas ierīci vai komplektācijā ietilpstošo skaidu/putekļu maisu.
– Papildus tam izmantojiet respiratoru, jo nav iespējams savākt vai nosūkt pilnīgi visus zāgēšanas radītos puteklus.
- Regulāri iztukšojiet skaidu/putekļu maisu Skaidu/putekļu maisa iztukšošanas laikā izmantojiet respiratoru.

Komplektācijā ietilpstošā skaidu/putek|u maisa izmantošanas gadījumā:

- Pievienojiet skaidu/putekļu maisu (2) skaidu/putekļu nosūkšanas īscaurulei (3). Pārliecinieties, ka ir aizvērts skaidu/putekļu maisa aizslēgs (1).

Skaidu/puteklu nosūkšanas ierīces izmantošanas gadījumā:

• izmantojiet atbilstošu adapteri, lai pievienotu skaidu/puteklu nosūkšanas ierīci pie skaidu/puteklu nosūkšanas īscaurules (skat. 12. nodalu „Piederumi”);
• pārliecinieties, ka skaidu/putekļu nosūkšanas ierīce atbilst prasībām, kas norādītas 16. nodalā „Tehniskās specifikācijas";
• ievērojiet arī skaidu/putekļu nosūkšanas ierīces lietošanas instrukcijas!

8.2 Apstrādājamā materiāla spīļu uzstādīšana

Apstrādājamā materiāla spīles (14) ir iespējams uzstādīt divās pozīcijās.

• Platiem apstrādājamajiem materiāliem: ievietojiet apstrādājamā materiāla spīles zāgēšanas virsmas aizmugures atverē (36).
• Šauriem apstrādājamajiem materiāliem: ievietojiet apstrādājamā materiāla spīles zāgēšanas virsmas priekšējā atverē (37).

8.3 Tikai mainstrāvas iekārtām

Bīstami! Augsts spriegums!

Pieslēdziet iekārtu vienīgi tādam strāvas tīklam, kas atbilst šādām prasībām (skatiet aī 16. nodalu „Tehniskās specifikācijas“):

– tīkla spriegums un sistēmas frekvence atbilst spriegumam un frekvencei, kas norādīta iekārtas datu plāksnītē;
- tikla aizsardzību nodrošina automātiskais strāvas padeves pārtraucējs, kura paliekošās strāvas stiprums nepārsniedz 30 mA;
- kontaktligzdas ir pareizi ierikotas, iezemētas un pārbaudītas.
- Novietojiet strāvas kabeli tā, lai tas netraucētu darbam un netiktu sabojāts.
- Izmantojiet vienīgi pagarinošos kabelus argumijas izolāciju un atbilstošu pievada škērsgriezumu (3 × 1,5 mm²).

• Darbiem, kas tiek veikti ārpus telpām, izmantojiet pagarinošos kabelus. Strādājot ārpus telpām, izmantojiet vienīgi atbilstoši markētu kabela pagarinātāju, kas paredzēts šādiem mērķiem.
• Nepielaujiet nejaušu iekārtas ieslēgšanos. Pirms ievietojat kontaktdakšu kontaktligzdā pārliecinieties, ka ieslēgšanas/izslēgšanas slēdzis ir iestatīts izslēgšanas pozīcijā.

8.4 Tikai akumulatora iekārtām

- Nepieļaujiet nejaušu iekārtas ieslēgšanos. Pirms akumulatora pievienošanas pārliecinieties, ka iekārta ir izslēgta.

Akumulators

Uzlādējiet akumulatoru (32) pirms tā lietošanas. Ja samazinās veiktspēja, uzlādējiet akumulatoru. Skatiet Metabo lādētāja lietošanas instrukcijas, lai iepazītos ar akumulatora uzlādes norādījumiem.

Akumulatoriem ir jaudas un signāla indikators (31) (atkarīgs no aprīkojumam):

- piespiežot pogu (30), LED ataino uzlādes līmeni; - ja sāk mirgot tikai viena LED diode, akumulators ir gandrīz pilnībā izlādējies un ir jāuzlādē.

Akumulatora atvienošana un uzstādīšana

Atvienošana: piespiediet akumulatora atvienošanas pogu (29) un virziet akumulatoru (32) uz priekšu.

Uzstādīšana: bīdiet akumulatoru (32), līdz tas nofiksējas tam paredzētajā vietā.

9. Ekspluatācija

• Pirms darba uzsākšanas pārbaudiet, vai aizsargi ir labā tehniskā stāvoklī.
• lenemiet pareizu darba poziciju:

– stāvot zāga vadības pusē;
– stāvot zāga priekšpusē;
- stāvot blakus griezuma līnijai.

Bīstami!

Vienmēr nofiksējiet apstrādājamo materiālu, izmantojot apstrādājamā materiāla spīles (14).

Saspiešanas risks!

Noliecot vai pagriežot zāga galvu, nekādā gadījumā neaizskariet eṉgu zonu vai zonu zem iekārtas!

• Noliekšanas laikā stingri turiet zāga galvu.
  • Darba laikā izmantojiet:

– apstrādājamā materiāla balstus gariem materiāliem — pretējā gadījumā apstrādājamais materiāls pēc zāgēšanas nokritīs no zāgēšanas virsmas;

- skaidu/puteklu maisu vai skaidu/puteklu nosūkšanas ierīci.

• Zāgējiet tikai tāda izmēra apstrādājamo materiālu, kuru ir iespējams droši turēt zāgēšanas laikā.
• Vienmēr turiet apstrādājamo materiālu piespiestu pie zāgēšanas virsmas un neļaujiet tam iesprūst. Nemēginiet apturēt zāga asmeni, spiežot apstrādājamo materiālu pret asmens sānu dalu. Noblokējot zāga asmeni, pastāv risks gūt traumas.

9.1 Taisni griezumi

Zāgēšanas uzsākšanas pozīcija:

• transportēšanas fiksators (24) izvilkts uz āru;
  – zāga galva pacelta uz augšu;
  – Vienīgi modelim KGS...: griezuma dziljuma ierobežotājs (49) ir deaktivizēts.
• rotējošā platforma iestatīta 0° pozīcijā, rotējošās platformas blokēšanas svira (10) pievilkta;
  – grozāmās strēles noliekuma lenķis attiecībā pret vertikāli ir 0°, noliekuma pozīcijas blokēšanas svira (22) ir pievilkta;
  – Vienīgi modelim KGS...: spriegotājierīce ir iestaṭīta pašā aizmugurē.
  – Vienīgi modelim KGS...: spriegotājierīces fiksācijas skrūve (12) ir atskrūvēta.

- Materiāla aiztura (25) pozīcijas iestatīšana: Atlaidiet blokēšanas sviru (34). Iestatiet aiztura papildelementa (33) (KGS...305...: aiztura papildelementi) pozīciju tādā veidā, lai apstrādājamajam materiālam būtu nodrošināts vislabākais balsts, un aiztura papildelements netraucētu asmens vai aizsarga darbībai. Nostipriniet pozīciju ar blokēšanas sviru (34).

Apstrādājamā materiāla zāgēšana:

1. piespiediet apstrādājamo materiālu pie materiāla aiztura un nofiksējiet ar apstrādājamā materiāla spīlēm (14);
2. Vienīgi modelim KGS...: platiem apstrādājamajiem materiāliem: virziet zāga galvu uz priekšu (uz operatora pusi) (spriegotājierīce).
3. aktivizējiet drošības slēdzi (26), piespiediet un turiet piespiestu ieslēgšanas/izslēgšanas slēdzi (27);
4. lēnām nolaidiet zāga galvu līdz pat pašai lejai, turot aiz roktura, un, ja nepieciešams, virziet uz aizmuguri (prom no operatora); zāgēšanas laikā piespiediet zāga galvu pie apstrādājamā materiāla tikai tik daudz, lai pārāk nesamazinātos motora ātrums;
5. pārzāgējiet apstrādājamo materiālu vienā gājienā;
6. atlaidiet ieslēgšanas/izslēgšanas slēdzi (27) un ľaujiet zāga galvai lēnām atgriezties augšējā sākuma pozīcijā.

9.2 Slips griezums

Zāgēšanas uzsākšanas pozīcija:

• transportēšanas fiksators (24) izvilkts uz āru;
• zāga galva pacelta uz augšu;
• Vienīgi modelim KGS...: griezuma dziluma ierobežotājs (49) ir deaktivizēts.
  – grozāmās strēles noliekuma lenķis attiecībā pret vertikāli ir 0°, noliekuma pozīcijas blokēšanas svira (22) ir pievilkta;
  – Vienīgi modelim KGS...: spriegotājierīce ir iestatīta pašā aizmugurē.
  – Vienīgi modelim KGS...: spriegotājierīces fiksācijas skrūve (12) ir atskrūvēta.
• Materiāla aiztura (25) pozīcijas iestatīšana: Atlaidiet blokēšanas sviru (34). Pārvietojiet aiztura papildelementu (33) (KGS...305...: aiztura papildelementi) zāga asmens virzienā un iestatiet tā pozīciju tādā veidā, lai apstrādājamajam materiālam būtu nodrošināts vislabākais balsts. Nostipriniet pozīciju ar blokēšanas sviru (34).

Apstrādājamā materiāla zāgēšana:

1. Atbrīvojiet rotējošās platformas blokēšanas sviru (10), modelim KGS...: ari atbrīvojiet drošības fiksatoru (11).
2. iestatiet nepieciešamo lenki;
3. pievelciet rotējošās platformas blokēšanas sviru (10);
4. zāgējiet apstrādājamo materiālu, kā aprakstīts nodalā „Taisni griezumi”.

9.3 Diagonāli griezumi

Zāgēšanas uzsākšanas pozīcija:

• transportēšanas fiksators (24) izvilkts uz āru;
  – zāga galva pacelta uz augšu;
• Vienīgi modelim KGS...: griezuma dziluma ierobežotājs (49) ir deaktivizēts.
• rotējošā platforma iestatīta 0° pozīcijā, rotējošās platformas blokēšanas svira (10) pievilkta;
  – Vienīgi modelim KGS...: spriegotājierīces fiksācijas skrūve (12) ir atskrūvēta.
  – Vienīgi modelim KGS...: spriegotājierīce ir iestatīta pašā aizmugurē.
• Materiāla aiztura (25) pozīcijas iestatīšana: Atlaidiet blokēšanas sviru (34). Iestatiet aiztura papildelementa (33) (KGS...305...: aiztura papildelementi) pozīciju tādā veidā, lai apstrādājamajam materiālam būtu nodrošināts vislabākais balsts, un aiztura papildelements netraucētu asmens vai aizsarga darbībai. Nostipriniet pozīciju ar blokēšanas sviru (34). Vienīgi modelim KGS...305...: atsevišku lenku iestatīšanai var būt nepieciešams atvienot kādu no aiztura papildelementi (33). Atvienošanai pabīdiet aiztura papildelementu tā, lai 2 trīsstūri būtu viens pret otru. Šajā pozīcijā aiztura

papildelementu (33) var atvienot, virzot uz augšu. Pēc griezuma pabeigšanas atkārtoti pievienojiet aiztura papildelementu (33), lai tas nepazustu.

Apstrādājamā materiāla zāgēšana:

1. atbrīvojiet zāga aizmugurē esošo blokēšanas sviru (22), lai iestatītu slīpumu;
2. lēnām nolieciet grozāmo strēli vēlamajā pozīcijā; Papildinformācijai skat. 7.3. nodaļu.
3. pievelciet blokēšanas sviru (22) slīpuma lenka iestatišanai;
4. zāgējiet apstrādājamo materiālu, kā aprakstīts nodalā „Taisni griezumi”.

9.4 Kombinēti slīpie griezumi

Piezīme.

Kombinētais slīpais griezums ir slīpa griezuma un diagonāla griezuma apvienojums. Tas nozīmē, ka apstrādājamais materiāls tiek zāgēts slīpā lenkī pret aizmugures kontaktvirsmu un slīpā lenkī pret virspusi.

Bīstami!

Veicot kombinēto slīpo griezumu, zāga asmens ir daudz atsegtāks loti slīpā griešanas lenka dēl, radot lielāku risku gūt traumas. Vienmēr ieturiet drošu attālumu no zāga asmens.

Zāgēšanas uzsākšanas pozīcija:

• transportēšanas fiksators (24) izvilkts uz āru;
• zāga galva pacelta uz augšu;
  – Vienīgi modelim KGS...: griezuma dziljuma ierobežotājs (49) ir deaktivizēts.
• rotējošā platforma nofiksēta vēlamajā pozīcijā;

– grozāmā strēle noliekta vēlamajā lenķī pret apstrādājamo materiālu un nofiksēta; Papildinformācijai skat. 7.3. nodalu.

– Vienīgi modelim KGS...: spriegotājierīces fiksācijas skrūve (12) ir atskrūvēta.

– Vienīgi modelim KGS...: spriegotājierīce ir iestatīta pašā aizmugurē.

- Materiāla aiztura (25) pozīcijas iestatīšana: Atlaidiet blokēšanas sviru (34). Iestatiet aiztura papildelementa (33) (KGS...305...: aiztura papildelementi) poziciju tādā veidā, lai apstrādājamajam materiālam būtu nodrošināts vislabākais balsts, un aiztura papildelements netraucētu asmens vai aizsarga darbībai. Nostipriniet pozīciju ar blokēšanas sviru (34). Vienīgi modelim KGS...305...: atsevišku lenku iestatīšanai var būt nepieciešams atvienot kādu no aiztura papildelementiem (33). Atvienošanai pabīdiet aiztura papildelementu tā, lai 2 trīsstūri būtu viens pret otru. Šajā pozīcijā aiztura papildelementu (33) var atvienot, virzot uz augšu. Pēc griezuma pabeigšanas atkārtoti pievienojiet aiztura papildelementu (33), lai tas nepazustu.

Apstrādājamā materiāla zāgēšana:

- zāgējiet apstrādājamo materiālu, kā aprakstīts nodalā „Taisni griezumi”.

9.5 Vienīgi modelim KGS...: gropju veidošana

Piezīme.

Griezuma dziluma ierobežotājs kopā ar spriegotājierici lauj veidot gropes. Šādā veidā apstrādājamais materiāls netiek pilnībā pārzāgēts, bet tajā tiek veikts noteikta dziluma iegriezums.

Pastāv atsitiena risks!

Zāgējot gropes, ārkārtīgi svarīgi ir neradīt uz zāga asmeni sānisku spiedienu. Pretējā gadījumā negaldīti var rasties zāga galvas atsitiens! Gropju zāgēšanas laikā izmantojiet iespīlēšanas ierīci. Neradiet sānisku spiedienu uz zāga asmeni.

Zāgēšanas uzsākšanas pozīcija:

• transportēšanas fiksators (24) izvilkts uz āru;

• zāga galva pacelta uz augšu;
  – grozāmā strēle noliekta vēlamajā lenkī pret apstrādājamo materiālu un nofiksēta; Papildinformācijai skat. 7.3. nodalu.

• rotējošā platforma nofiksēta vēlamajā pozīcijā;
  – spriegotājierīces fiksācijas skrūve (12) ir atskrūvēta.
  – spriegotājierīce ir iestatīta pašā aizmugurē;

• iestatiet griezuma dziluma ierobežotaju (48) vēlamajā griešanas dziluma pozīcijā un nofiksējiet ar sprostuzgriezni; Pabīdiet griezuma dziluma ierobežotaju (49) uz priekšu.
• atbrīvojiet drošības slēdzi (26) un nolieciet zāga galvu uz leju, lai pārbaudītu iestatīto zāgēšanas dzilumu;
• veiciet izmēginājuma griezumu;
• ja nepieciešams, atkārtojiet 1.-3. soli, līdz ir iestatīts nepieciešamais griešanas dzilums;
• zāgējiet apstrādājamo materiālu, kā aprakstīts nodalā „Taisni griezumi”.

Apstrādājamā materiāla zāgēšana:

10. Kopšana un tehniskā apkope

Bīstami!

Pirms jebkādu tehniskās apkopes un tīrīšanas darbu veikšanas atvienojiet iekārtu no strāvas avota vai atvienojiet akumulatoru (32).

• Remontdarbus un tehniskās apkopes darbus, kuri nav norādīti šajā nodalā, drīkst veikt vienīgi kvalificēti speciālisti.
  – Nomainiet bojātās detaļas, it īpaši aizsargus, tikai pret oriģinālajām detaļām. Tādu detaļu izmantošana, kuras nav apstiprinājis aprīkojuma ražotājs, var izraisīt neparedzamus bojājumus.
  – Pēc katras apkopes reizes pārbaudiet, vai visi aizsargi ir darba kārtībā.

10.1 Zāga asmens nomaiņa

Risks güt apdegumus!

Uzreiz pēc zāgēšanas zāga asmens var būt loti karsts. Laujiet karstam zāga asmenim atdzist. Netīriet uzkarsušu zāga asmeni ar viegli uzliesmojošiem škidrumiem.

Risks güt traumas pastāv pat tad, ja s atrodas miera stāvoklī!

Kad tiek atskrūvēta un aizskrūvēta savilcējskrūve (40), pāri asmenim ir jānoliec ilevelkamais asmens aizsargs (5). Nomainot asmeņus, izmantojiet cimdus.

1. Atvienojiet iekārtu no strāvas avota vai atvienojiet akumulatoru (32).
2. lestatiet zāga galvu augšējā pozīcijā.
3. Noblokëjiet zāga asmeni: ar vienu roku piespiediet fiksācijas pogu (17) un ar otru roku grieziet zāga asmeni, līdz fiksācijas poga nofiksējas. Turiet piespiestu fiksācijas pogu.
4. Atvienojiet zāga asmens vārpstas savilcējskrūvi ar paplāksni (40), griežot to ar galatslēgu (13) pulksteņrādītāju kustības virzienā (kreisā vītne!).
5. Pabīdiet uz augšu un turiet ilevelkamo asmens aizsargu (5).
6. Uzmanīgi atvienojiet ārējo atloku (41) un zāga asmeni (42) no zāga asmens vārpstas un atkārtoti aizveriet ivelkamo asmens aizsargu.

Bīstami!

Nelietojiet tīrīšanas līdzeklus (piemēram, lai notīrītu sveku atlikumus), kas var izraisīt zāga vieglmetāla detalu rūsēšanu. Pretējā gadījumā var nopietni pasliktināties zāga ekspluatācijas drošība.

1. lespilēšanas virsmu tīrīšana:
2. zāga asmens vārps
3. zāga asmens (42);
4. ārējais atloks (41);
5. iekšējais atloks (44).

Bīstami!

Uzstādiet iekšējo atloku pareizi! Pretējā gadījumā zāgis var noblokēties vai zāga asmens var atskrūvēties. Iekšējais atloks ir uzstādīts pareizi, ja gredzena grope ir pavērsta pret zāga asmeni, bet plakanā puse — pret motoru.

1. Uzstādiet iekšējo atloku (44)

2. Pabīdiet uz augšu un turiet ilevelkamo asmens aizsargu (5).

3. Uzstādiet jaunu zāga asmeni (pievērsiet uzmanību griešanās virzienam): skatoties no kreisās (atvērtās) puses, uz zāga asmens norādītās bultas virzienam ir jāsakrīt ar tās bultas (43) virzienu, kas norādīta uz zāga asmens apvalka!

Bīstami!

Izmantojiet tikai tos zāga asmeņus, kuri atbilst šajās lietošanas instrukcijās norādītajām prasībām un specifikācijām.

Izmantojiet vienīgi zāga asmeņus, kas paredzēti maksimālajam griēšanās ātrumam (skat. nodalu „Tehniskās specifikācijas”). Izmantojot nepiemērotus vai bojātus zāga asmeņus, centrbēdzes spēka ietekmē lielā ātrumā var tik tizsviestas atlūzušās daļas.

Zāga asmeniem, kas paredzēti koka vai līdzīgu materiālu zāgēšanai, ir jāatbilst standarta EN 847-1 prasībām.

Nelietojiet:

• zāga asmenus, kas izgatavoti no augsti leğēta ātrgriezējtērauda (HSS);
• bojātus zāga asmenus;
• griezējdiskus.

Bīstami!

– Uzstādiet zāga asmeni, izmantojot vienīgi originālās detaļas.
– Neizmantojiet pārejas gredzenus, kuri cieši nepiegul, jo pretējā gadījumā zāga asmens darba laikā var lodzīties.
- Zāga asmeņi ir jāuzstāda tā, lai tie darba laikā nesvārstītos vai nezaudētu līdzsvaru un nevarētu atvienoties.
11. Atkārtoti aizveriet ilevelkamo asmens aizsargu (5).
12.Uzstādiet ārējo atloku (41). Plakanajai pusei ir jābūt vērstai pret motoru!
13. leskrūvējiet savilcējskrūvi ar paplāksni (40), griežot pretēji pulkstenrādītāju kustības virzienam (kreisā vītne), un pievelciet ar roku.
14. Noblokëjiet zāga asmeni: ar vienu roku piespiediet fiksācijas pogu (17) un ar otru roku grieziet zāga asmeni, līdz fiksācijas poga nofiksējas. Turiet piespiestu fiksācijas pogu.

Bīstami!

– Nepagariniet sešstürveida uzgriežnu atslęgu.
– Nepievelciet savilcējskrūvi, sitot pa sešstūrveida uzgriežņu atslēgu.
15. Cieši pievelciet savilcējskrūvi (40), izmantojot sešstūrveida uzgriežņu atslēgu (13).
16. Pārbaudiet darbspēju. Tā paveikšanai, nolieciet zāga galvu uz leju:
– noliecot uz leju ilevelkamo asmens aizsargu, tam ir jānodrošina pilnīga piekluve zāga asmenim, nepieskaroties citām zāga dalām;
- paceļot zāģi uz augšu darba uzsākšanas pozīcijā, ilevelkamajam asmens aizsargam ir automātiski jānosedz zāga asmens;
– manuāli pagrieziet zāga asmeni. Zāga asmenim būtu jāgriežas visos iespējamajos virzienos, nepieskaroties citām zāga daļām.

10.2 Zāgēšanas virsmas starplikas nomaina

Bīstami!

Izmantojot bojātu zāgēšanas virsmas starpliku (9), pastāv risks, ka starp zāgēšanas virsmas starpliku un zāga asmeni iesprūdīs mazas

LATVISKIIv

apstrādājamā materiāla daļiņas un tiks noblokēts zāga asmens. Nekavējoties nomainiet bojātas zāgēšanas virsmas starplikas!

1. Izskrūvējiet zāgēšanas virsmas starplikas skrūves. Ja nepieciešams, pagrieziet rotējošo platformu un nolieciet zāga galvu, lai varētu pieklūt skrūvēm.
2. Atvienojiet zāgēšanas virsmas starpliku.
3. levietojiet jaunu zāgēšanas virsmas starpliku.
4. Pievelciet zāgēšanas virsmas starplikas skrūves.

10.3 Materiāla aiztura regulēšana

1. Atskrūvējiet sešstūrveida galvas galatslēgas skrūves (46)
2. Noregulējiet materiāla aizturi (25) tā, lai tas būtu pilnībā perpendikulārs zāga asmenim, kad rotējošā platforma ir nofiksēta 0° pozīcijā.
3. Pievelciet sešstürveida galvas galatslēgas skrūves (46).

10.4 Slīpuma lenka iestatīšana

Slīpuma iestatīšanas skrūves (47) atrodas iekārtas kreisajā un labajā pusē. Modelim KGS 305 ari augšējā zonā (0°) (skat. J attēlu):

KGS/KS...: kreisā skrūve = 0°, labā skrūve = 45° KGS 305 M: kreisā skrūve = 45° pa kreisi, augšējā skrūve = 0°, labā skrūve = 45° pa labi

Atskrūvējiet sešstūra sprostuzgriezni, pieregulējiet sešstūra galatslēgas skrūvi, pēc tam atkārtoti nofiksējiet ar sešstūra sprostuzgriezni. Pārbaudiet slīpuma iestatījumu ar stūreni. Ja nepieciešams, atkārtojiet procesu.

10.5 Fiksācijas sviras pieregulēšana

Tikai nepieciešamības gadījumā; ja sviras (16) un (34) izmantošanas rezultātā netiek sasniegts pietiekams iespīlēšanas spēks, tās var pieregulēt.

Atskrūvējiet sviras zvaigžnveida skrūvi, atvienojiet sviru, nedaudz pagrieziet to un pievienojiet atpakal uz sešstūrgalvas bultskrūves. Pievelciet sviru atkārtoti ar zvaigžnveida skrūvi.

10.6 Tīrīšana

Ar puteklu sūcēju vai suku iztīriet skaidas/puteklus no:

– regulēšanas ierīcēm;
– vadības ierīcēm;
– motora ventilācijas atverēm;
– zonas zem zāgēšanas virsmas starplikas;
– Griezuma finijas indikators (atvienojiet zāga asmeni, notīriet ar drānu vai mīkstu suku)
– Aizsargapvalku sistēma

10.7 lekārtas uzglabāšana

Bīstami!

• Glabājiet iekārtu vietā, kur tai nevar pieklūt un to izmantot nepilnvarotas personas.
• Nodrošiniet, ka iekārtas uzglabāšanas laikā nerada traumas.

Uzmanību!

- Neglabājiet iekārtu ārpus telpām vai mitrā vidē, ja tā nav atbilstoši aizsargāta.

10.8 Tehniskā apkope

Pirms katras lietošanas reizes

• Likvidējiet skaidas/putekļus, izmantojot putekļu sūcēju vai suku.
• Pärbaudiet, vai nav bojāts strāvas kabelis un kontaktdakša. Ja nepieciešams, lūdziet kvalificētam elektrikim nomainīt bojātās detaļas.
• Pārbaudiet visas kustīgās detaļas, lai pārliecinātos, vai tās iespējams brīvi pārvietot visā kustības diapazonā.

Regulāri veicamās darbības (atkarībā no lietošanas apstākliem)

• Pārbaudiet visus skrūvju savienojumus un, ja nepieciešams, atkārtoti pievelciet skrūves.
• Pārbaudiet zāga galvas sākumstāvokļa funkciju (zāga galvai atsperes darbības rezultātā ir jāalgriežas augšējā darba uzsākšanas pozīcijā), ja nepieciešams, nomainiet atsperi.

- Nedaudz ieeillojiet virzošas detaļas.

11. Padomi un ieteikumi

• Garu apstrādājamo materiālu zāgēšanai zāga kreisajā un labajā pusē novietojiet atbilstošus balstus.
• Turiet apstrādājamo materiālu zāga asmens labajā pusē, lai veiktu slīpos griezumus.
  – Zāgējot mazus apstrādājamos materiālus, izmantojiet papildu atduri (kā papildu atduri drīkst izmantot piemērotu koka dēli, kas ar skrūvēm pieskrūvēts pie iekārtas atdura).
  – Zāgējot izliektu (saliektu) dēli (50), novietojiet izliekto pusi pie materiāla aiztura.
  – Nezāgējiet apstrādājamo materiālu, novietojot to vertikāli. Tam jābūt novietotam uz rotējošās platformas guļus stāvoklī.

12. Piederumi

Izmantojiet vienīgi originālos Metabo vai CAS (Cordless Alliance System) akumulatorus un piederumus.

Lietojiet tikai tādus piederumus, kas atbilst šajās lietošanas instrukcijās norādītajām prasībām un specifikācijām.

A Aerosols iekārtas tehniskajai apkopei un kopšanai, sveku atlikumu likvidēšanai un metāla virsmu saglabāšanai. 0911018691

B Skaidu/putekļu nosūkšanas adapters „Multi” nosūkšanas šļūteņu pievienošanai ar 44, 58 vai 100 mm savienotāju 0910058010

C Metabo universālais putekļu sūcējs (skat. katalogu)

D Statīvs: universālais iekārtas statīvs UMS 631317000 mobilais statīvs KSU 251 Mobile [phone] Statīvs KSU 251 629005000 Statīvs KSU 401 629006000

E Statīvs ar rullīšiem: RS 420 0910053353

F Lādētāji: ASC 145 u.c.

G Dažādas jaudas akumulatori. Izmantojiet tikai tādus akumulatorus, kuru spriegums ir piemērots jūsu elektroinstrumentam. Pasūtījuma Nr.: 625369000 (8,0 Ah, LiHD) Pasūtījuma Nr.: 625368000 (5,5 Ah, LiHD) u.c.

Zāga asmeni, kas paredzēti KS 216 M / KGS 216 M:

H Zāga asmens Power Cut Wood Professional 628009000

216 × 2,4 / 1,8 × 30 24 WZ 5° neg cietas koksnes garenzāgēšanai un škērszāgēšanai

I Zāga asmens Precision Cut Classic 628060000

216 × 2,4 / 1,8 × 30 40 WZ 5° neg cietas koksnes un skaidu plâksnes garenzāgēšanai un škērszāgēšanai

J Zāga asmens Multi Cut Classic 628066000

216 × 2,4 / 1,8 × 30 60 FZ/TZ 5° neg pärklātu materiālu, lamināta, plastmasas un alumīnija profilu garenzāgēšanai un škērszāgēšanai

Zāga asmeni modelim KGS 254 M:

K Zāga asmens Precision Cut Classic 628061000

254 x 30 x 2,4/1,8 48 WZ 5° neg cietas koksnes un skaidu plāksnes garenzāgēšanai un škērszāgēšanai

L Zāga asmens Multi Cut Professional 628223000

254 x 30 x 2,4/1,6 80 FZ/TZ 5° neg pärklātu materiālu, lamināta, plastmasas un alumīnija profilu garenzāgēšanai un škērszāgēšanai

Zāga asmeni modelim KGS 305 M:

M Zāga asmens Precision Cut Classic 628064000

305 x 30 x 2,4/1,8 56 WZ 5° neg cietas koksnes un skaidu plāksnes garenzāgēšanai un škērszāgēšanai

N Zāga asmens Multi Cut 628091000

305 x 30 x 2,8/2,0 96 FZ/TZ 5° neg pärklātu materiālu, lamināta, plastmasas un alumīnija profilu garenzāgēšanai un škērszāgēšanai

Zāga asmeni, kas paredzēti KGS 18 LTX BL 216:

O Zāga asmens Precision Cut Classic 628065000

216 × 1,8 / 1,2 × 30 40 WZ 5° cietas koksnes un skaidu plâksnes garenzāgēšanai un škērszāgēšanai

Zāga asmeni, kas paredzēti KGS 18 LTX BL 254:

P Zāga asmens Cordless Cut Wood Classic 628690000

254 x 2,2 / 1,6 x 30 mm 48 WZ cietas koksnes un skaidu plaksnes garenzāgēšanai un škērszāgēšanai

Zāga asmeņi, kas paredzēti KGS 18 LTX BL 305:

Q Zāga asmens Cordless Cut Wood Classic 628693000

305 x 2,2 / 1,6 x 30 mm 56 WZ cietas koksnes un skaidu plâksnes garenzāgēšanai un škērszāgēšanai

Pilnīgu piederumu klāstu skatiet vietnē www.metabo.com vai katalogā.

13. Remonts

Bīstami!

Elektroinstrumentu remontu drīkst veikt tikai kvalificēti elektriki!

Bojātu strāvas kabeli drīkst nomainīt vienīgi pret īpaši izstrādātu, originālu Metabo strāvas kabeli, kas pieejams vienīgi Metabo servisa centrā.

Ja jūsu Metabo elektroinstrumentiem nepieciešams remonts, lūdzu, sazinieties ar Metabo servisa centru. Adreses skatiet vietnē www.metabo.com.

Rezerves daļu sarakstus varat lejupielādēt vietnē www.metabo.com.

14. Vides aizsardzība

Likvidējot un pārstrādājot nolietotas iekārtas, piederumus un iepakojuma materiālus, ievērojiet visus valsts attiecīgos spēkā esošos likumus un noteikumus.

Iepakojuma materiāli jālikvidē atbilstoši to markējumam saskaņā ar vietējām direktīvām. Sīkāku informāciju skatīt www.metabo.com pakalpojumu jomā.

Attiecas tikai uz ES valstim: nekādā gadījumā neatbrīvojieties no elektriskajām ierīcēm kopā ar sadzīves atkritumiem.

Saskaņā ar Eiropas Direktīvu 2012/19/EK par nolietotu elektronisko un elektrisko aprīkojumu un tās īstenošanu dalībvalstu likumdošanas sistēmās nolietoti elektriskie instrumenti ir jāsavāc atseviški un jānodod videi nekaitīgai pārstrādei otrreizējo izejvielu iegūšanai.

15. Problēmu novēršana

Tālāk ir sniegti to problēmu un klūdu apraksti, kuras jūs varat novērst patstāvīgi. Ja šeit aprakstītie pasākumi nenovērš problēmas, lūdzu, skatiet 13. nodalu „Remonts”.

Bīstami!

Problēmas un klūdas rada īpaši daudz negadījumu. Tāpēc nemiet vērā:

• pirms problēmas novēršanas mēginājuma, atvienojiet iekārtu no strāvas avota vai atvienojiet akumulatoru (32);
• pēc katras bojājumu novēršanas reizes pārbaudiet, vai visi aizsargi ir darba kārtībā.

Netiek veikta zāgēšana

Aktivizēts transportēšanas fiksators:

- izvelciet transportēšanas fiksatoru.

Pārāk zema grieztspēja

Zāga asmens ir kluvis truls (uz asmens virsmas iespējamas apdeguma pazīmes).

zāga asmens nav piemērots attiecīgajam materiālam (skat. 12. nodalu „Piederumi”.

Saliekts zāga asmens:

- nomainiet zāga asmeni (skat. 10. nodalu „Tehniskā apkope”.

Zāgis spēcīgi vibrē/zāga asmens nerotē pareizi

Saliekts zāga asmens:

• nomainiet zāga asmeni (skat. 10. nodalu „Tehniskā apkope”.
  Zāga asmens ir uzstādīts nepareizi:
• uzstādiet zāga asmeni pareizi (skat. 10. nodalu „Tehniskā apkope”.
• Ja nepieciešams, nedaudz pagrieziet zāga asmeni iekšējā atloka virzienā.

Rotējošo platformu ir grūti pagriezt

Zem platformas ir sakrājušās skaidas/putekli:

- likvidējiet skaidas/putekļus.

Griezuma līnijas indikatora gaisma ir blāva

Zāgējot svekainu kokmateriālu, LED var klūt netīra.

- Šādā gadījumā notīriet objektīvu ar vaitspirtu.

16. Tehniskās specifikācijas

1. lappusē norādīto specifikāciju paskaidrojumi.

Šī informācija var tikt mainīta tehnoloģiju attīstības rezultātā.

U = tīkla spriegums / akumulatora sprie- gums

I = nominālā strāva

F =min. drošinātāja aizsardzība

P_1 =nominālā ieejas jauda

IP =aizsardzības klase

v_0 =maks. griešanas ātrums

D =zāga asmens diametrs (ārējais)

d =zāga asmens diametrs (iekšējais)

b = maks. zāga asmens zobu platums

A = izmērs (G x P x A)

m = svars

Prasības attiecībā uz skaidu/putekļu nosūkšanas ierīci:

D_1 =nosūkšanas īscaurules diametrs

D_2 =min. gaisa caurlaidspēja

D_3 =min. nosūkšanas īscaurules negatīvais spiediens

D_4 =min. nosūkšanas īscaurules gaisa plūsmas ātrums

Apstrādājamā materiāla maks. škērsgriezuma izmēru skatiet tabulā 4. lpp.

Mērītās vērtības noteiktas atbilstoši EN 62841.

Pieļaujamā darba vides temperatūra:

no -20 °C līdz +50 °C (ierobežota jauda temperatūrā, kas zemāka par 0 °C). Pieļaujamā vides temperatūra uzglabāšanas laikā: 0 °C līdz +30 °C.

Pieļaujamā vides temperatūra uzlādes laikā: 0 °C līdz 40 °C.

\~ mainstrāva

Līdzstrāva

☐ lekārtas aizsardzības klase — II

Norādītās tehniskās specifikācijas ir pakļautas pielaidēm (atbilstoši attiecināmajiem normaṭīviem).

Emisiju vērtības

Izmantojot šis vērtības, ir iespējams novērtēt šī elektroinstrumenta emisiju daudzumu un salīdzināt šis vērtības ar citu elektroinstrumentu radīto emisiju daudzumu. Faktiskās vērtības var būt lielākas vai mazākas atkarībā no attiecīgā pielietojuma veida un piederuma vai elektroinstrumenta stāvokla. Prognozējot vērtības, ir jānem vērā arī darba pārtraukumi un neregulāras izmantošanas periodi. Vadoties pēc prognozētajām emisiju vērtībām, norādiet lietotājam drošības profilakses pasākumus, piemēram, veicamās organizatoriskās darbības.

A tipa efektīvie uztvertās skanas līmeni (atbilstoši EN 62841):

L_pA =skanas spiediena limenis

L_WA =skanas jaudas limenis

K_pA, K_WA = kl koeficients

! Izmantojiet dzirdes aizsardzības līdzekļus!
