BRUGSANVISNING KGS 305 M METABO

venstre) og hold den inne.

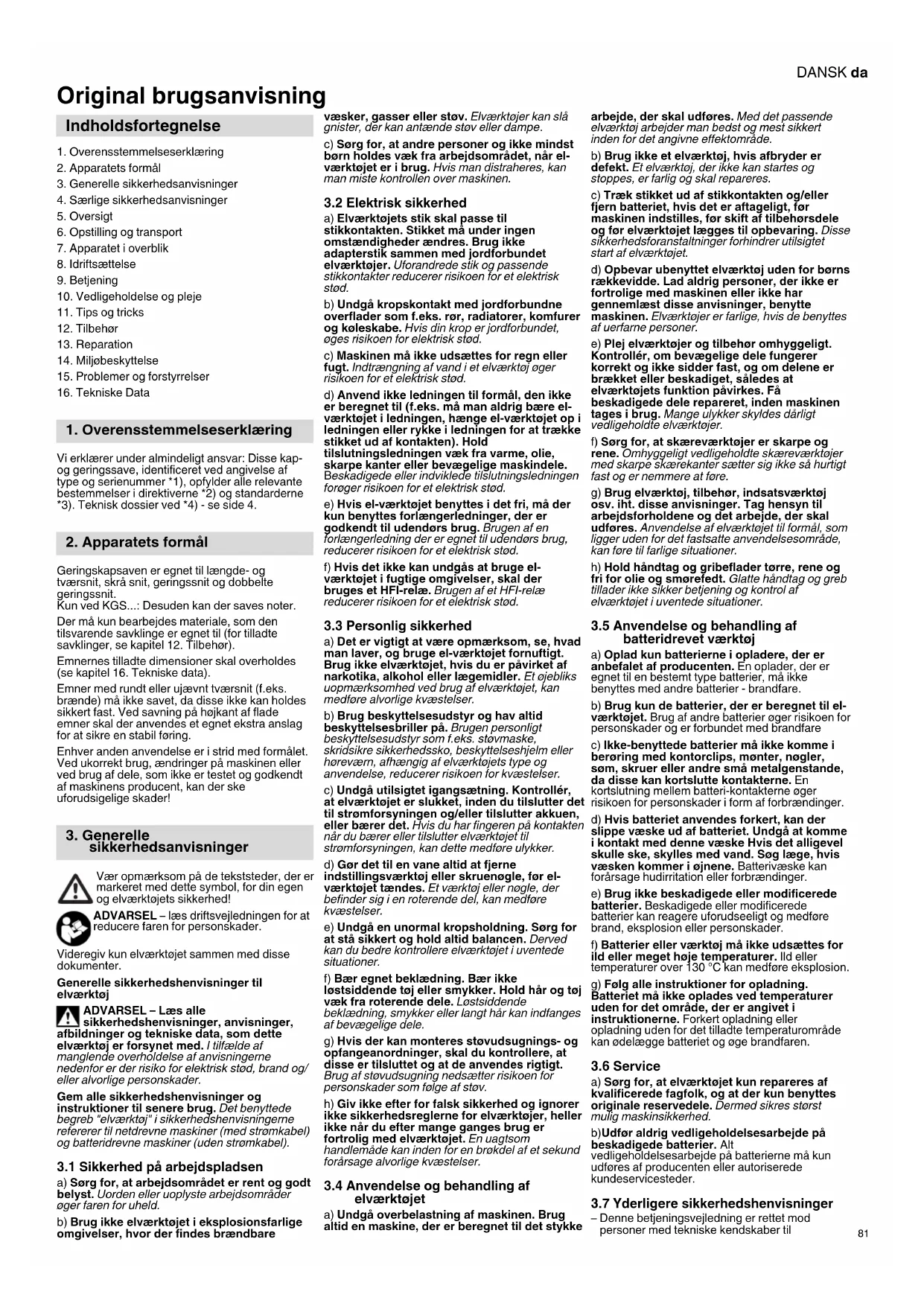

3. Generelle sikkerhedsanvisninger

4. Særlige sikkerhedsanvisninger

10. Vedligeholdelse og pleje

Vi erklærer under almindeligt ansvar: Disse kap- og geringssave, identificeret ved angivelse af type og serienummer *1), opfylder alle relevante bestemmelser i direktiverne *2) og standarderne *3). Teknisk dossier ved *4) - se side 4. Geringskapsaven er egnet til længde- og tværsnit, skrå snit, geringssnit og dobbelte geringssnit. Kun ved KGS...: Desuden kan der saves noter. Der må kun bearbejdes materiale, som den tilsvarende savklinge er egnet til (for tilladte savklinger, se kapitel 12. Tilbehør). Emnernes tilladte dimensioner skal overholdes (se kapitel 16. Tekniske data). Emner med rundt eller ujævnt tværsnit (f.eks. brænde) må ikke savet, da disse ikke kan holdes sikkert fast. Ved savning på højkant af flade emner skal der anvendes et egnet ekstra anslag for at sikre en stabil føring. Enhver anden anvendelse er i strid med formålet. Ved ukorrekt brug, ændringer på maskinen eller ved brug af dele, som ikke er testet og godkendt af maskinens producent, kan der ske uforudsigelige skader! Vær opmærksom på de tekststeder, der er markeret med dette symbol, for din egen og elværktøjets sikkerhed! ADVARSEL – læs driftsvejledningen for at reducere faren for personskader. Videregiv kun elværktøjet sammen med disse dokumenter. Generelle sikkerhedshenvisninger til elværktøj ADVARSEL – Læs alle sikkerhedshenvisninger, anvisninger, afbildninger og tekniske data, som dette elværktøj er forsynet med. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/ eller alvorlige personskader. Gem alle sikkerhedshenvisninger og instruktioner til senere brug. Det benyttede begreb "elværktøj" i sikkerhedshenvisningerne refererer til netdrevne maskiner (med strømkabel) og batteridrevne maskiner (uden strømkabel).

3.1 Sikkerhed på arbejdspladsen

a) Sørg for, at arbejdsområdet er rent og godt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld. b) Brug ikke elværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. Elværktøjer kan slå gnister, der kan antænde støv eller dampe. c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når el- værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

3.2 Elektrisk sikkerhed

a) Elværktøjets stik skal passe til stikkontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet elværktøjer. Uforandrede stik og passende stikkontakter reducerer risikoen for et elektrisk stød. b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c) Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et elværktøj øger risikoen for et elektrisk stød. d) Anvend ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el- værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Hold tilslutningsledningen væk fra varme, olie, skarpe kanter eller bevægelige maskindele. Beskadigede eller indviklede tilslutningsledningen forøger risikoen for et elektrisk stød. e) Hvis el-værktøjet benyttes i det fri, må der kun benyttes forlængerledninger, der er godkendt til udendørs brug. Brugen af en forlængerledning der er egnet til udendørs brug, reducerer risikoen for et elektrisk stød. f) Hvis det ikke kan undgås at bruge el- værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brugen af et HFI-relæ reducerer risikoen for et elektrisk stød.

3.3 Personlig sikkerhed

a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke elværktøjet, hvis du er påvirket af narkotika, alkohol eller lægemidler. Et øjebliks uopmærksomhed ved brug af elværktøjet, kan medføre alvorlige kvæstelser. b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brugen personligt beskyttelsesudstyr som f.eks. støvmaske, skridsikre sikkerhedssko, beskyttelseshjelm eller høreværn, afhængig af elværktøjets type og anvendelse, reducerer risikoen for kvæstelser. c) Undgå utilsigtet igangsætning. Kontrollér, at elværktøjet er slukket, inden du tilslutter det til strømforsyningen og/eller tilslutter akkuen, eller bærer det. Hvis du har fingeren på kontakten når du bærer eller tilslutter elværktøjet til strømforsyningen, kan dette medføre ulykker. d) Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el- værktøjet tændes. Et værktøj eller nøgle, der befinder sig i en roterende del, kan medføre kvæstelser. e) Undgå en unormal kropsholdning. Sørg for at stå sikkert og hold altid balancen. Derved kan du bedre kontrollere elværktøjet i uventede situationer. f) Bær egnet beklædning. Bær ikke løstsiddende tøj eller smykker. Hold hår og tøj væk fra roterende dele. Løstsiddende beklædning, smykker eller langt hår kan indfanges af bevægelige dele. g) Hvis der kan monteres støvudsugnings- og opfangeanordninger, skal du kontrollere, at disse er tilsluttet og at de anvendes rigtigt. Brug af støvudsugning nedsætter risikoen for personskader som følge af støv. h) Giv ikke efter for falsk sikkerhed og ignorer ikke sikkerhedsreglerne for elværktøjer, heller ikke når du efter mange ganges brug er fortrolig med elværktøjet. En uagtsom handlemåde kan inden for en brøkdel af et sekund forårsage alvorlige kvæstelser.

3.4 Anvendelse og behandling af

elværktøjet a) Undgå overbelastning af maskinen. Brug altid en maskine, der er beregnet til det stykke arbejde, der skal udføres. Med det passende elværktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. b) Brug ikke et elværktøj, hvis afbryder er defekt. Et elværktøj, der ikke kan startes og stoppes, er farlig og skal repareres. c) Træk stikket ud af stikkontakten og/eller fjern batteriet, hvis det er aftageligt, før maskinen indstilles, før skift af tilbehørsdele og før elværktøjet lægges til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af elværktøjet. d) Opbevar ubenyttet elværktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse anvisninger, benytte maskinen. Elværktøjer er farlige, hvis de benyttes af uerfarne personer. e) Plej elværktøjer og tilbehør omhyggeligt. Kontrollér, om bevægelige dele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at elværktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange ulykker skyldes dårligt vedligeholdte elværktøjer. f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. g) Brug elværktøj, tilbehør, indsatsværktøj osv. iht. disse anvisninger. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af elværktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer. h) Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Glatte håndtag og greb tillader ikke sikker betjening og kontrol af elværktøjet i uventede situationer.

3.5 Anvendelse og behandling af

batteridrevet værktøj a) Oplad kun batterierne i opladere, der er anbefalet af producenten. En oplader, der er egnet til en bestemt type batterier, må ikke benyttes med andre batterier - brandfare. b) Brug kun de batterier, der er beregnet til el- værktøjet. Brug af andre batterier øger risikoen for personskader og er forbundet med brandfare c) Ikke-benyttede batterier må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem batteri-kontakterne øger risikoen for personskader i form af forbrændinger. d) Hvis batteriet anvendes forkert, kan der slippe væske ud af batteriet. Undgå at komme i kontakt med denne væske Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Batterivæske kan forårsage hudirritation eller forbrændinger. e) Brug ikke beskadigede eller modificerede batterier. Beskadigede eller modificerede batterier kan reagere uforudseeligt og medføre brand, eksplosion eller personskader. f) Batterier eller værktøj må ikke udsættes for ild eller meget høje temperaturer. Ild eller temperaturer over 130 °C kan medføre eksplosion. g) Følg alle instruktioner for opladning. Batteriet må ikke oplades ved temperaturer uden for det område, der er angivet i instruktionerne. Forkert opladning eller opladning uden for det tilladte temperaturområde kan ødelægge batteriet og øge brandfaren.

a) Sørg for, at elværktøjet kun repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed. b)Udfør aldrig vedligeholdelsesarbejde på beskadigede batterier. Alt vedligeholdelsesarbejde på batterierne må kun udføres af producenten eller autoriserede kundeservicesteder.

3.7 Yderligere sikkerhedshenvisninger

– Denne betjeningsvejledning er rettet mod personer med tekniske kendskaber til Indholdsfortegnelse

sikkerhedsanvisningerDANSKda

omgangen med apparater som der er beskrevet her. Har du ingen erfaringer med sådanne apparater, bør du hente hjælp fra en mere erfaren person. – Producenten påtager sig intet ansvar for skader, der opstår, fordi denne betjeningsvejledning ikke er blevet overholdt. Informationerne i denne betjeningsvejledning er markeret som følger: Fare! Advarer mod personskader eller mil- jøskader. Fare for strømstød! Advarer mod personskader pga. elektricitet. Fare for indgreb! Advarer mod personskader som føl- ge af at legemsdele eller klædnings- stykker trækkes ind i apparat. NB! Advarer mod materielle skader. OBS: Supplerende informationer. a) Geringskapsave er beregnet til skæring af træ eller trælignende produkter; de må ikke anvendes til skæring af jernmaterialer såsom stave, stænger, skruer osv. Slibestøv fører til blokering af bevægelige dele som f.eks. den nederste beskyttelsesskærm. Gnister under skæringen forbrænder den nederste beskyttelsesskærm, indlægspladen og andre plastdele. b) Fiksér om muligt emnet med skruetvinger. Hvis emnet holdes fast med hånden, skal hånden altid mindst holdes 100 mm væk fra hver side af savklingen. Anvend ikke denne sav til skæring af dele, der er for små til at kunne spændes fast eller holdes fast med hånden. Hvis hånden er for tæt på savklingen, er der øget risiko for personskader på grund af kontakt med savklingen. c) Emnet skal være ubevægeligt og enten spændes fast eller trykkes mod anslaget og bordet. Skub emnet ikke ind i savklingen, og skær ikke "på fri hånd". Løse eller bevægelige emner kan slynges ud med stor hastighed og medføre personskader. d) Kun ved KGS... Skub saven gennem emnet. Undgå at trække saven gennem emnet. Løft savhovedet for et snit og træk det over emnet uden at skære det. Tænd så for motoren, vip savhovedet nedad og tryk saven gennem emnet. Hvis saven trækkes gennem emnet, er der risiko for at savklingen stiger op ad emnet og savklingeenheden bliver slynget mod brugeren med stor kraft. e) Kryds aldrig med hånden over den planlagte snitlinje, hverken foran eller bag savklingen. Afstivning af emnet "med hænderne over kors", er meget farlig, dvs. hvis emnet holdes til højre for savklingen med den venstre hånd eller omvendt. f) Grib ikke ind bag anslaget, når savklingen roterer. Underskrid aldrig en sikkerhedsafstand på 100 mm mellem hånd og roterende savklinge (gælder for begge sider af savklingen, f.eks. når træaffald fjernes). Du kan evt. ikke se afstanden mellem din hånd og den roterende savklinge og pådrage dig alvorlige skader. g) Kontrollér emnet før skæringen. Hvis emnet er bøjet eller deformeret, spænd det fast med siden, der bøjer udad, mod anslaget. Vær altid opmærksom på, at der ikke er nogen spalte mellem emne, anslag og bord langs snitlinjen. Bøjede eller deformerede emner kan dreje eller flytte sig og forårsage den roterende savklinge kommer i klemme under skæringen. Der må ikke være søm eller fremmedlegemer i emnet. h) Anvend først saven, når bordet er frit for værktøj, træaffald osv.; kun emnet må befinde sig på bordet. Små spåner, løse træstykker eller andre genstande, der kommer i berøring med den roterende klinge, kan slynges væk med høj hastighed.

i) Skær altid kun et emne ad gangen. Flere

stablede emner kan ikke fastspændes tilstrækkeligt eller holdes sikkert fast og kan forårsage at klingen sætter sig fast eller glider under savningen. j) Sørg for, at geringskapsaven er placeret på en plan, fast arbejdsflade før brug. En plan og fast arbejdsflade reducerer risikoen for, at geringskapsaven bliver ustabil. k) Planlæg arbejdet. Vær ved indstillingen af savklingens hældning eller geringsvinklen opmærksom på, at det indstillelige anslag er justeret rigtigt og støtter emnet uden at komme i berøring med klingen eller beskyttelsesskærmen. Uden at tænde for maskinen og uden emne på bordet skal man simulere en fuldstændig skærebevægelse af savklingen for at sikre, at der ikke kan komme hindringer i vejen og at der ikke er risiko for at der skæres i anslaget. l) Sørg ved emner, der er bredere eller længere end bordets overside, for en passende afstivning, f.eks. med forlængerborde eller savbukke. Emner, der er længere eller bredere end geringskapsavens bord, kan vippe, hvis de ikke støttes i tilstrækkeligt omfang. Hvis et afskåret stykke træ eller emnet vipper, kan det forårsage løft af den nederste beskyttelsesskærm eller delene kan slynges ukontrolleret bort af den roterende klinge. m) Andre personer må ikke erstatte et forlængerbord eller en yderligere afstivning. En ustabil afstivning af emnet kan medføre, at klingen sætter sig fast. Desuden kan emnet forskyde sig under snittet og trække dig og din hjælper ind i den roterende klinge. n) Det afskårne stykke må ikke trykkes mod den roterende savklinge. Hvis der kun er lidt plads, f.eks. ved brug af længdeanslag, kan det afskårne stykke kile sig fast i klingen og blive slynget væk med stor kraft. o) Anvend altid en skruetvinge eller en egnet anordning for at afstive runde materialer som f.eks. stænger eller rør korrekt. Stænger har under skæringen en tendens til at rulle væk, hvilket kan forårsage, at klingen "bider sig fast" og emnet og din hånd kan trækkes ind i klingen. p) Lad klingen nå op på dens fulde hastighed, før du skærer emnet. Det reducerer risikoen for, at emnet slynges væk. q) Hvis emnet klemmes inde eller klingen blokerer, sluk geringskapsaven. Vent, indtil alle bevægelige dele er i stilstand, tag netstikket ud og/eller tag batteriet ud. Fjern derefter det indeklemte materiale. Hvis du saver videre ved en sådan blokering, kan du miste kontrollen eller det kan forårsage beskadigelser af geringskapsaven. r) Slip kontakten efter afslutning af snittet, hold savhovedet nedad og vent, indtil klingen er i stilstand, før du fjerner det afskårne stykke. Det er meget farligt at gribe ind i nærheden af den stoppende klinge med hånden. s) Nur bei KGS 254 M, KGS 305 M, KGS 18 LTX BL 216, KGS 18 LTX BL 254, KGS 18 LTX BL 305: Hold godt fast på håndtaget, hvis du udfører et ufuldstændigt snit med saven eller hvis du slipper afbryderen, før savhovedet har nået sin nedre position. På grund af bremseeffekten på saven kan savhovedet trækkes stødvist nedad, hvilket medører en risiko for kvæstelser.

4.1 Yderligere sikkerhedsanvisninger

Overhold denne brugsanvisning, særligt de specielle sikkerhedsanvisninger i de respektive kapitler. Overhold de gældende direktiver eller ulykkesforebyggende forskrifter. Generelle farer! Tag hensyn til omgivelsesbetingelserne. Anvend egnede emneunderlag til lange emner. Denne maskine må kun betjenes af personer, som har kendskab til sådanne maskiner, og som til enhver tid er sig bevidst om faren ved håndteringen af sådanne save. Personer under 18 år må kun betjene maskinen i forbindelse med en uddannelse og under opsyn af en uddannelsesleder. Hold uvedkommende, især børn, borte fra fareområdet. Lad aldrig andre personer røre ved apparatet eller strømkablet under anvendelsen. Undgå overophedning af savtænderne. Undgå at plast smelter ved savning af plastmaterialer. Fare for kvæstelser og klemning på grund af bevægelige dele! Tag aldrig apparatet i brug uden de nødvendige beskyttelsesanordninger. Hold altid tilstrækkelig afstand til savklingen. Anvend eventuelt en egnet fremføringshjælp. Hold altid tilstrækkelig afstand til de drevne komponenter under arbejdet. Vent til savklingen står stille, før du fjerner små emnestykker, trærester m.v. fra arbejdsområdet. Der må kun bearbejdes emner med dimensioner, som giver et sikkert hold under skæringen. Brug spændeanordninger eller en skruestik til at fastgøre emnet med. Således holdes det mere sikkert fast end med hånden. Den stoppende savklinge må ikke stoppes ved at trykke på siden af den. Tag altid netstikket ud af stikkontakten eller fjern den aftagelige batteripakke før indstilling, vedligeholdelse eller istandsættelse. Tag netstikket ud af stikkontakten eller fjern den aftagelige batteripakke, når maskinen ikke anvendes. Fare for snitsår, også ved slukket skæreværktøj! Brug handsker ved udskiftning af skæreværktøjet. Opbevar savklingen således, at der ikke er risiko for kvæstelser. Risiko for tilbageslag af savhovedet (savklingen sætter sig fast i emnet og savhovedet bevæger sig pludseligt opad)! Vælg en passende savklinge til materialet, der skal skæres. Hold håndtaget forsvarligt fast. I det øjeblik hvor savklingen dykker ned i emnet, er risikoen for tilbageslag særdeles høj. Sav kun tynde eller tyndvæggede emner med fintandede savklinger. Anvend altid skarpe savklinger. Udskift sløve savklinger med det samme. Der er øget risiko for tilbageslag, hvis en sløv savtand sætter sig fast i emnets overflade. Hold emnerne lige, så de ikke klemmer fast. Undersøg i tilfælde af tvivl emnerne for fremmedlegemer (for eksempel søm eller skruer). Sav aldrig flere emner ad gangen – heller ikke bundter, der består af flere delemner. Der er risiko for ulykker, hvis et enkelt emne ukontrolleret fanges af savklingen. Kun ved KGS...: Undgå ved savningen af noter at udøve tryk på savklingen fra siden – anvend en spændeanordning. Fare for indgreb! Sørg for, at legemsdele eller klædningsstykker ikke kan gribes fast af de roterende dele og trækkes ind af maskinen under driften (bær ikke slips, ingen handsker og ingen klædningsstykker med brede ærmer; anvend altid hårnet ved langt hår). Sav aldrig emner, på hvilke der sidder wirer, snore, bånd, kabler eller tråde, eller som indeholder disse materialer. Fare ved utilstrækkelig brug af personlige værnemidler! Anvend altid høreværn.

sikkerhedsanvisningerDANSK da

Anvend altid beskyttelsesbriller. Bær altid en støvbeskyttelsesmaske. Brug egnet arbejdsbeklædning. Brug skridsikre sko. Bær handsker ved håndtering af savklingerne og rå arbejdsemner. Bær savklingerne i en holder. Træstøv udgør en sundhedsrisiko! Der må kun arbejdes med et udsugningsanlæg. Udsugningsanlægget skal overholde værdierne, der er angivet i kapitel 16.. Reducering af støvgener: Partikler, der dannes ved arbejde med denne maskine, kan indeholde stoffer, der kan forårsage kræft, allergiske reaktioner, luftvejssygdomme, fødselsdefekter eller anden reproduktiv skade. Nogle eksempler på disse stoffer er: bly (i blyholdig maling), tilsætningsstoffer til træbehandling (kromat, træbeskyttelsesmidler), visse typer af træ (som ege- og bøgestøv). Risikoen afhænger af, hvor længe brugeren eller personer, der befinder sig i nærheden, udsættes for belastningen. Partiklerne må ikke optages af kroppen. Til reducering af belastningen med disse stoffer: Sørg for god ventilation på arbejdsstedet og brug egnede værnemidler som fx åndedrætsmasker, der er i stand til at filtrere de mikroskopisk små partikler. Overhold de gældende retningslinjer for materiel, personale, anvendelsesformål og - sted (fx sundheds- og sikkerhedsregler, bortskaffelse). Opfang partiklerne på oprindelsesstedet, undgå aflejringer i omgivelserne. Anvend den medfølgende støvsamler og en egnet støvudsugning. Således når færre partikler ukontrolleret ud i miljøet. Støvbelastningen kan reduceres på følgende måde: – Ret ikke partikler, der kommer ud, og maskinens udluftningsstrøm mod dig selv eller personer, der befinder sig i nærheden, eller på aflejret støv, – anvend et udsugningsanlæg og/eller en luftrenser, – sørg for god ventilation på arbejdspladsen og hold den ren vha. støvudsugning. Fejning eller blæsning hvirvler støv op. – Støvsug eller vask beskyttelsestøj. Undgå udblæsning, bankning eller børstning. Ændringer på maskinen eller brug af dele, som producenten ikke har kontrolleret eller godkendt, udgør en risiko Dette apparat monteres nøjagtigt som beskrevet i denne vejledning. Anvend derfor kun dele, der er godkendt af producenten. Dette gælder især for: – Savklinger (se kapitel 12. Tilbehør vedrørende bestillingsnumre). – Sikkerhedsanordninger. – Snitlinjevisning Foretag ingen ændringer på delene. Vær opmærksom på, at meks. hastigheden, der er angivet på savklingen, skal være mindst lige så høj som den hastighed, der er angivet på saven. Der kan være risiko på grund af mangler på maskinen! Apparatet kontrolleres før hver idriftsættelse for beskadigelser: Før apparatet tages i brug skal sikkerhedsudstyret, beskyttelsesanordningerne eller reservedele, som er lettere beskadiget, nøje undersøges for om de er i orden og om de fungerer korrekt. Kontroller om de bevægelige dele fungerer fejlfrit og ikke klemmer. Samtlige dele skal være rigtigt monteret og opfylde alle betingelser for at sikre en fejlfri drift af maskinen. Brug ingen beskadigede eller deformerede savklinger. Risiko på grund af larm! Anvend altid høreværn. Fare pga. blokerende emner eller dele af emner! I tilfælde af blokering:

4. Fjern blokeringen vha. værktøj.

4.2 Særlige sikkerhedsanvisninger for

batteridrevne maskiner: Tag batteripakken ud af maskinen, før der foretages indstilling, ombygning, vedligeholdelse eller rengøring af maskinen. Beskyt batteripakker mod fugtighed! Udsæt ikke batterier for ild! Brug ikke defekte eller deformerede batterier! Åbn ikke batterier! Berør eller kortslut ikke batteriernes kontakter! Der kan sive let sur, brændbar væske ud af defekte Li-ion batterier! Skyl straks med rigelige mængder vand, hvis batterivæsken kommer i kontakt med huden. Skyl øjnene med rent vand og søg straks læge, hvis batterivæsken kommer i øjnene! Ved en defekt maskine skal man tage batteriet ud af maskinen. Transport af Li-ion batterier: Forsendelse af Li-ion batterier skal ske i henhold til reglerne om farligt gods (UN 3480 og UN 3481). Tjek de aktuelle regler ved forsendelse af Li-ion batterier. Spørg evt. din speditør til råds. Certificeret emballage kan rekvireres hos Metabo. Send kun batterier, hvis kabinettet er ubeskadiget, og der ikke trænger væske ud. Tag batteripakken ud af apparatet ved forsendelse. Beskyt kontakterne mod kortslutning (isoler f.eks. med tape).

4.3 Symboler på maskinen (afhængig af

model) Læs betjeningsvejledningen. Grib ikke ind i savklingen. Fareområde. Hold så vidt muligt fingre, hænder og arme væk fra dette område. Brug beskyttelsesbriller og høreværn. Anvend ikke maskinen i fugtige eller våde omgivelser. ADVARSEL: Se ikke ind i tændte lamper.

4.4 Sikkerhedsindretninger

Pendulbeskyttesesskærm (5) Pendulbeskyttelsesskærmen beskytter mod utilsigtet berøring af savklingen og mod omkringflyvende spåner. Sikkerhedslås (26) Kun når sikkerhedslåsen trykkes ned (på højre og venstre side), kan maskinen tændes. Emnestop (25) Emnestoppet forhindrer, at emnet kan bevæges under savningen. Emnestoppet skal altid være monteret under driften. Sørg for at ekstraprofilen (33) er justeret rigtigt og støtter emnet bedst muligt uden at komme i berøring med klingen eller beskyttelsesskærmen. Fastlås med låsehåndtaget (34). Uden at tænde for maskinen og uden emne på bordet skal man simulere en fuldstændig skærebevægelse af savklingen for at sikre, at der ikke kan komme hindringer i vejen og at der ikke er risiko for at der skæres i ekstraprofilen (33). En forkert justeret ekstraprofil (33) kan, ved snit på skrå og ved dobbelte geringssnit, komme i berøring med savklingen og dermed føre til alvorlige kvæstelser. Ekstraprofilen (33) på anslaget skal forskydes til hældningssnit efter at låseskruen er løsnet (34). Kun ved KGS...305...(se fig. A): Denne maskine har en ekstraprofilen (33).på højre og venstre side Det kan være nødvendigt at fjerne en ekstraprofil (33) for at udføre specielle snit. For at fjerne den skal den forskydes således at 2 trekanter står over for hinanden. I denne position kan ekstraprofilen (33) fjernes opad. Efter at snittet er udført, skal ekstraprofilen (33) monteres igen for ikke at gå tabt. Se side 2. Illustrationerne gælder som eksempel for alle apparater. Din maskines udstyr kan derfor afvige fra illustrationerne. 1 Spånsækkens lukkeanordning 2 Spånsæk 3 Spånudsugningsstuds 4 Bøjlestander 5 Pendulbeskyttesesskærm 6 Længdeanslag 7 Bord 8 Drejebord 9 Planindlæg 10 Låsehåndtag til drejebord 11 Låsepal til låsepositioner for drejebordet 12 Låseskrue til trækanordning * 13 Unbrakonøgler / værktøjsdepot til unbrakonøgler 14 Emnefastspænding 15 Bordudvidelse 16 Låsearm til bordudvidelse 17 Savklingelås 18 Savhåndtag 19 Snitlinjevisning 20 Bærehåndtag * 21 Krog til kabeloprulning * 22 Låsehåndtag til hældningsindstilling 23 Låseknap (til udvidelse af hældningsvinklen med +/- 2°) 24 Transportlås 25 Emnestop 26 Sikkerhedslås 27 Tænd-/sluk-kontakt til sav 28 Afbryder på snitlinjevisning 29 Knap til frigørelse af batteripakke * 30 Knap til kapacitetsindikator * 31 Kapacitets- og signalindikator * 32 Batteripakke *

• afhængig af model/udstyr KS 216 M:Montering af låsehåndtag til hældningsindstilling (22) se side 2, fig. A, øverst tilæ højre)

3. Sæt låsehåndtaget (22) på sekskantbolten, og

4. Træk låsehåndtagel (22) af, og sæt den ca.

vandret igen på sekskantbolten, spænd med fikseringsskruen. Evt. montering af greb (20) (afhængig af model) Skru bærehåndtaget (20) fast som vist. Evt. montering af bordudvidelse (15) (afhængig af model)

1. Tag højre og venstre bordudvidelse ud af

transportemballagen.

2. Sæt bordudvidelsen med opklappeligt

længdeanslag (6) i på højre side. Bemærk den korrekte, da det kun er vanskeligt muligt at fjerne den, når den er forbyttet.

bordudvidelsens styreskinner (15) helt ind i holderne. Knappen (35) går i indgreb, og bordudvidelserne er monteret.

4. Indstil den ønskede bordbredde, og fastlås

bordudvidelserne med låsehåndtaget (16).

5. For at støtte meget lange emner kan de to

bordudvidelser (15) i siden fjernes og sættes sammen (se fig. B), for at placere dem frit i rummet. Efter brug skal de altid genmonteres på maskinen. OBS: For at fjerne bordudvidelserne (se fig. B): Træk ud til anslag, således at knappen (35) kan trykkes indgennem åbningen på bagsiden (f.eks. med sekskantnøglen). Træk bordudvidelsen helt ud. Kun ved KGS... 305: Træk bøjlestanderen ud ved behov

1. Løsn de 2 skruer med indvendig sekskant,

som bøjlestanderen (4) er fastgjort til undersiden med.

2. Træk bøjlestanderen (4) ud til anslag og

fastgør den ved at spænde de 2 skruer med indvendig sekskant. NB! Saven må ikke transporteres på bøjlestanderen (4). Opstilling Maskinen skal fastgøres på et stabilt underlag for at man kan arbejde sikkert med den. – Som underlag kan man enten anvende et egnet kapsavstativ, en fast monteret arbejdsplade eller en arbejdsbænk. – Maskinen skal også stå sikkert ved bearbejdning af større emner. – Lange emner skal yderligere støtte med passende tilbehør. OBS: Til mobil brug kan maskinen skrues fast på en krydsfiner- eller møbelplade (500 mm x 500 mm, mindst 19 mm tyk). Ved brug skal pladen fastgøres på en arbejdsbænk med skruetvinger.

en anelse nedad og hold det fast. Træk transportlåsen (24) ud.

2. Kun ved KGS...: Fastlås trækanordningen

mod højre. NB! Saven må ikke transporteres i beskyttelsesanordningerne. Saven må ikke transporteres på bøjlestanderen (4).

4. Løft og bær maskinen i bærehåndtaget/

bærehåndtagene (20) (afhængigt af udstyr). Alternativ mulighed:: Skub begge sideborde (15) helt ind og fastlås dem med låseskruer (16). Løft og bær maskinen i begge sideborde (15) .

7.1 Tænd-/sluk-kontakt til motor

1. Tryk sikkerhedslåsen (26) (højre og venstre

side) ind, og hold den trykket ind.

2. Tryk på tænd-/sluk-kontakten (27), og hold

Stop af motor: Slip tænd-/sluk-kontakten (27).

7.2 Snitlinjevisning (19)

Ved "Precision Cut Line System" (PCL) kastes en præcis skygge af savklingen på emnet ved hjælp af en LED, der er placeret over savklingen. Dermed er en kalibrering ikke nødvendig.

1. Aktiver PLC via afbryderen (28).

2. Sænk savklingen ned til få centimeter over

emnet for at generere en præcis snitlinje.

3. Juster emnet efter snitlinjevisningen.

Ved batteridrevne maskiner aktiveres lyset ved at trykke kort på tænd-/sluk-kontakten (27). Ved korte arbejdspauser slukker belysningen (standby-tilstand) og det aktiveres automatisk igen, når arbejdet fortsættes. Kræves der intet lys, kan det deaktiveres på knappen (28) for at spare batteristrøm. Fare! Ret ikke lysstrålen mod øjnene på personer eller dyr.

7.3 Hældningsindstilling

Efter løsning af låsehåndtaget (22) kan saven hældes trinløst mellem 0° og 45° mod venstre i forhold til den lodrette linje (38). Tryk under indstillingen låseknappen (23) ind for også at indstille vinkler op til 47° mod venstre i forhold til den lodrette linje eller ned til 2 ° mod højre i forhold til den lodrette linje. Kun ved KGS...305... kan saven desuden indstilles, så det tilter mod højre til lodret: Løsn låsehåndtaget (22) OG træk knappen (39) fremad. Nu lan saven tiltes trinløst mellem 0° og 45° mod højre i forhold til lodret (38). Tryk under indstillingen låseknappen (23) ind for også at indstille vinkler op til 47° mod højre i forhold til lodret. Fare! For at hældningsvinklen ikke kan ændre sig under savningen, skal vippearmens låsehåndtag (22) spændes til. Ikke ved KGS...305..., KS 216 M: Du kan tilpasse låsehåndtagets position efter dine behov: Træk låsehåndtaget ud, drej det og tryk det ind i den ønskede position og lad det gå i indgreb.

Kun ved KGS...: Til geringssnit kan drejebordet (8) drejes til den ønskede vinkel efter at låsehåndtaget (10) er løsnet og spærrpalen (11) er drejet. På den måde indstilles skærevinklen i forhold til emnets anlægskant. Kun ved KS.. Til geringssnit kan drejebordet drejes til den ønskede vinkel efter at låsehåndtaget (10) er løsnet. På den måde indstilles skærevinklen i forhold til emnets anlægskant. Fare! For at geringsvinklen ikke kan ændre sig under savningen, skal drejebordets låsehåndtag (10) (også i låsepositionerne) spændes til.

7.5 Kun ved KGS...:Trækanordning

Med trækanordningen kan også emner med større tværsnit saves. Trækanordningen kan anvendes til alle snittyper (lige snit, geringssnit, skrå snit og dobbelte geringssnit og savning af noter). Når der ikke er brug for trækanordningen, fastlås den med låseskruen (12) i den bagerste position.

snitdybdebegrænsning Skæredybdebegrænsningen (48) muliggør sammen med trækanordningen savning af noter. Drej stilleskruen og fiksér den med kontramøtrikken. Skæredybdebegrænsningen kan deaktiveres, når anslaget (49) forskydes bagud.

8.1 Tilslutning af spånsæk/

spånudsugningsanlæg Fare! Forskellige træstøvarter (f.eks. af bøge-, egetræ og ask) kan forårsage kræft hvis de inhaleres. – Arbejd kun med monteret spånsæk eller et egnet spånudsugningsanlæg. – Brug yderligere en støvmaske, da ikke alt savstøv kan opfanges eller udsuges. – Tøm spånsækken med jævne mellemrum. Brug støvmaske under tømningen. Ved ibrugtagning af maskinen med den medfølgende spånsæk: Sæt spånsækken (2) på spånudsugningsstudsen (3). Kontrollér, at spånsækkens lukkeanordning (1) er lukket. Ved tilslutning af maskinen til et spånudsugningsanlæg: Anvend til tilslutning til spånudsugningsstudsen en egnet adapter (se kapitel 12. "Tilbehør"). Sørg for, at spånudsugningsanlægget opfylder de krav, som er angivet i kapitel 16. "Tekniske data". Læs også betjeningsvejledningen til spånudsugningsanlægget!

8.2 Montering af emnefastspænding

Emnefastspændingen (14) kan monteres i to positioner: – Til brede emner: Skub emnefastspændingen i bordets bagerste hul (36). – Til smalle emner: Skub emnefastspændingen i bordets forreste hul (37).

8.3 Specielt for netdrevne maskiner

Fare! Elektrisk spænding Brug kun maskinen med strømkilder, som opfylder følgende krav (se også kapitel 16. "Tekniske data"): – Netspænding og -frekvens skal svare til de data, der står på apparatets typeskilt; – Sikring med en HFI-afbryder med en fejlstrøm på 30 mA; – Stikkontakter skal være installeret, jordet og kontrolleret i overensstemmelse med forskrifterne. Læg strømkablet sådan at det hverken forstyrrer eller bliver beskadiget under arbejdet. Anvend kun gummikabler med tilstrækkeligt tværsnit som forlængerledning (3 × 1,5 mm

Anvend forlængerledninger til udendørs brug. I det fri må der kun bruges forlængerledninger, som er godkendt til udendørs brug og mærket tilsvarende.

Undgå utilsigtet start. Sørg for, at kontakten er slået fra, når stikket sættes ind i stikkontakten.

Undgå utilsigtet start. Sørg for, at kontakten er slået fra, når batteripakken sættes i. Batteripakke Batteripakken (32) skal oplades før den første ibrugtagning. Genoplad batteripakken, når kapaciteten aftager. Du finder anvisninger til opladning af batteriet i driftsvejledningen til opladeren fra Metabo. Batterier har en kapacitets- og signalindikator (31) (udstyrsafhængig): - Tryk på knappen (30), og ladetilstanden vises med lysdioderne. - Blinker en lysdiode, er batteriet næsten fladt og skal genoplades.

7. Apparatet i overblik

8. IdriftsættelseDANSK da

Udtagning og isætning af batteri Udtagning: Tryk på knappen til frigørelse af batteripakken (29), og træk batteripakken (32) ud fremad Isætning: Skub batteripakken (32) på indtil indgreb. Kontrollér, at sikkerhedsanordningerne er i en upåklagelig tilstand, før arbejdet påbegyndes. Indtag en korrekt arbejdsposition under arbejdet med saven: – Foran på operatørsiden; – frontalt til saven; – ved siden af savklingens flugtlinje. Fare! Fiksér altid emnet med emnefastspændingen (14). Fare for klemning! Grib ved hældning eller vipning af savhovedet ikke ind i hængselsområdet eller under maskinen! Hold savhovedet fast under hældning. Brug under arbejdet: – Emneunderlag – ved lange emner, hvis de ellers ville falde ned fra bordet, efter at de er savet over; – Spånsæk eller spånudsugningsanlæg. Der må kun bearbejdes emner med dimensioner, som giver et sikkert hold under skæringen. Tryk altid emnet ned mod bordet under savningen. Pas på, at det ikke klemmes fast. Stop heller aldrig en savklinge ved at trykke den på siden. Der er risiko for ulykker, hvis savklingen blokeres.

Udgangsstilling: – Transportlåsen (24) er trukket ud. – Savhovedet er vippet op. – Kun ved KGS...: Snitddybdebegrænsning (49) deaktivieret – Drejebordet er i 0°-stilling, låsehåndtaget (10) for drejebordet er spændt til. – Vippearmens hældning i forhold til den lodrette linie er 0°, låsehåndtaget (22) for hældningsindstilling er spændt til. – Kun ved KGS...:Trækanordning het bagest – Kun ved KGS...: Låseskruene (12) på trækanorndingen er løsnet. – Indstilling af emneanslag (25): Løsn låsehåndtaget (34). Ekstraproflen (33) (KGS...305...: ekstraprofiler) forslydes således at emnet støttes så geodt som muligt uden at komme i berøring med klingen eller sikkerhedsafdækningen. Fastlås med låsehåndtag (34). Savning af emnet:

1. Tryk emnet mod emnestoppet og klem det fast

med emnefastspændingen (14).

2. Kun ved KGS...: Ved bredere emner: Træk

savhovedet fremad (hen mod dig selv) (trækanordning).

3. Betjening sikkerhedslåsen (26), og tryk på

tænd-/sluk-kontakten (27) og hold den trykket.

4. Sænk savhovedet langsomt helt ned i grebet

og skub det om nødvendigt bagud (væk fra dig selv). Under savningen må savhovedet kun trykkes så fast mod emnet, at motorhastigheden ikke reduceres for meget.

5. Gennemsav emnet i et træk.

6. Slip tænd-/sluk-kontakten (27) og lad

savhovedet langsomt vippe tilbage til den øverste udgangsstilling.

Udgangsstilling: – Transportlåsen (24) er trukket ud. – Savhovedet er vippet op. – Kun ved KGS...: Snitddybdebegrænsning (49) deaktivieret – Vippearmens hældning i forhold til den lodrette linie er 0°, låsehåndtaget (22) for hældningsindstilling er spændt til. – Kun ved KGS...:Trækanordning het bagest – Kun ved KGS...: Låseskruene (12) på trækanorndingen er løsnet. – Indstilling af emneanslag (25): Løsn låsehåndtaget (34). Ekstraprofilen (33) (KGS...305...: ekstraprofiler) skubbes helt i retning af savklingen, således at emnet støttes på bedstmulig vis. Fastlås med låsehåndtag (34). Savning af emnet:

1. Løsn drejebordets låsehåndtag (10), og ved

KGS løsnes låsepalen (11).

2. Indstil den ønskede vinkel.

3. Spænd drejebordets låsehåndtag (10) til.

4. Skær emnet igennem, som beskrevet i "Lige

Udgangsstilling: – Transportlåsen (24) er trukket ud. – Savhovedet er vippet op. – Kun ved KGS...: Snitddybdebegrænsning (49) deaktivieret – Drejebordet er i 0°-stilling, låsehåndtaget (10) for drejebordet er spændt til. – Kun ved KGS...: Låseskruene (12) på trækanorndingen er løsnet. – Kun ved KGS...:Trækanordning het bagest – Indstilling af emneanslag (25): Løsn låsehåndtaget (34). Ekstraproflen (33) (KGS...305...: ekstraprofiler) forslydes således at emnet støttes så geodt som muligt uden at komme i berøring med klingen eller sikkerhedsafdækningen. Fastlås med låsehåndtag (34). Kun ved KGS...305...: Det kan være nødvendigt at fjerne en ekstraprofil (33) for at foretages specielle vinkelindstillinger For at fjerne den skal den forskydes således at 2 trekanter står over for hinanden. I denne position kan ekstraprofilen (33) fjernes opad. Efter at snittet er udført, skal ekstraprofilen (33) monteres igen for ikke at gå tabt. Savning af emnet:

1. Løsn låsehåndtaget (22) for

hældningsindstilling på savens bagside.

2. Hæld vippearmen langsomt til den ønskede

stilling. For detaljer, se kapitel 7.3.

3. Spænd låsehåndtaget (22) for

hældningsindstilling til.

4. Skær emnet igennem, som beskrevet i "Lige

OBS: Det dobbelte geringssnit er en kombination af geringssnit og skråt snit. Dvs., at emnet skæres igennem på skrå i forhold til den bagerste anlægskant og på skrå i forhold til oversiden. Fare! Ved det dobbelt geringssnit er savklingen på grund af den stærke hældning lettere tilgængelig – derfor er der øget risiko for kvæstelser. Hold tilstrækkelig afstand til savklingen! Udgangsstilling: – Transportlåsen (24) er trukket ud. – Savhovedet er vippet op. – Kun ved KGS...: Snitddybdebegrænsning (49) deaktivieret – Drejebordet er fastlåst i den ønskede stilling. – Vippearmen er i den ønskede vinkel i forhold til emnets overflade og fastlåst. For detaljer, se kapitel 7.3. – Kun ved KGS...: Låseskruerne (12) på trækanordningen er løsnet. – Kun ved KGS...:Trækanordning het bagest – Indstilling af emneanslag (25): Løsn låsehåndtaget (34). Ekstraproflen (33) (KGS...305...: ekstraprofiler) forslydes således at emnet støttes så geodt som muligt uden at komme i berøring med klingen eller sikkerhedsafdækningen. Fastlås med låsehåndtag (34). Kun ved KGS...305...: Det kan være nødvendigt at fjerne en ekstraprofil (33) for at foretages specielle vinkelindstillinger For at fjerne den skal den forskydes således at 2 trekanter står over for hinanden. I denne position kan ekstraprofilen (33) fjernes opad. Efter at snittet er udført, skal ekstraprofilen (33) monteres igen for ikke at gå tabt. Savning af emnet: Skær emnet igennem, som beskrevet i "Lige snit".

9.5 Kun ved KGS...: Savning af noter

OBS: Skæredybdebegrænsningen muliggør sammen med trækanordningen savning af noter. Herved sker der ingen overskæring, men emnet saves kun til en bestemt dybde. Risiko for tilbageslag! Ved savning af noter er det særdeles vigtigt, at der ikke udøves tryk på savklingen fra siden. Ellers kan savhovedet pludselig og hurtigt bevæge sig opad! Brug en spændeanordning ved savning af noter. Undgå, at savhovedet udsættes for tryk fra siden. Udgangsstilling: – Transportlåsen (24) er trukket ud. – Savhovedet er vippet op. – Vippearmen er i den ønskede vinkel i forhold til emnets overflade og fastlåst. For detaljer, se kapitel 7.3. – Drejebordet er fastlåst i den ønskede stilling. – Trækanordningens stilleskrue (12) er løsnet. – Trækanordningen er helt bagved. Savning af emnet:

1. Indstil skæredybdebegrænsningen (48) på

den ønskede skæredybde og fiksér den med kontramøtrikken. Skub snitdybdebegrænsningens anslag (49) remad.

2. Løsn sikkerhedslåsen (26), og vip savhovedet

nedad for at kontrollere den indstillede skæredybde:

3. Foretag et prøvesnit.

4. Gentag i givet fald trin 1 og 3, indtil den

ønskede skæredybde er indstillet.

5. Skær emnet igennem, som beskrevet i "Lige

nit". Fare! Tag netstikket ud af stikkontakten eller fjern den aftagelige batteripakke (32) før alt vedligeholdelses- og rengøringsarbejde. – Vedligeholdelsesarbejder eller reparationer, som går ud over det, der er beskrevet under dette kapitel, må kun foretages af et faguddannet personale. – Beskadigede dele, især sikkerhedsudstyr, må kun erstattes med originale dele. Dele, der ikke er kontrolleret og godkendt af producenten, kan forårsage alvorlige skader. – Efter at vedligeholdelses- og rengøringsarbejderne er afsluttede, skal al sikkerhedsudstyr igen monteres og kontrolleres.

10.1 Udskiftning af savklingen

Fare for forbrændinger! Savklingen kan stadig være meget varm et stykke tid efter gennemskæringen. Lad den varme savklinge køle af. Rengør en varm savklinge ikke med brændbare væsker.

10. Vedligeholdelse og plejeDANSKda

Selvom savklingen står stille, er der risiko for at komme til at skære sig! Ved løsning og stramning af spændeskruen (40) skal pendulbeskyttelsesskærmen (5) være placeret over savklingen. Brug derfor altid handsker under udskiftning af savklingen.

4. Skru spændeskruen med skive (40) på

savklingeakslen af med unbrakonøglen (13) i urets retning (venstregevind!).

5. Skub pendulbeskyttelsesskærmen (5)opad,

6. Fjern den udvendige flange (41) og

savklingen (42) fra savklingeakslen og luk igen pendulbeskyttelsesskærmen. Fare! Brug ikke rengøringsmidler (f.eks. til at fjerne harpiks), som kan angribe letmetalkomponenterne; i modsat fald nedsættes savens robusthed.

7. Rengøring af spændefladerne:

– Savklingeaksel (45), – savklinge (42), – udvendig flange (41), – indvendig flange (44). Fare! Læg den indvendige flange korrekt på! Saven kan ellers blokere eller savklingen kan løsne sig! Den indvendige flange er korrekt placeret, når ringnoten peger mod savklingen og den flade sider peger mod motoren.

8. Sæt den indvendige flange (44) på.

9. Skub pendulbeskyttelsesskærmen (5)opad,

og hold den der. 10.Montér en ny savklinge – vær opmærksom på rotationsretningen: Set fra den venstre (åbne) side skal pilen på savklingen svare til pilens retning (43) på savklingens beskyttelsesskærm! Fare! Brug kun savklinger, der opfylder de krav og specifikationer, som er angivet i denne brugsanvisning. Brug kun egnede savklinger, der er beregnet til den maksimale hastighed (se "Tekniske data) – ved savklinger, som ikke er egnede, eller som er beskadigede, kan dele slynges eksplosionsagtigt væk pga. centrifugalkraften. Savklinger, der er beregnet til skæring af træ eller lignende materialer, skal svare til EN 847-1. Anvend aldrig: – Savklinger af højtlegeret stål (HSS); – beskadigede savklinger; – Skæreskiver. Fare! – Montér kun savklingen med originale dele. – Anvend ikke løse reduktionsringe, i modsat fald kan savklingen løsne sig. – Savklinger skal monteres således, at de løber jævnt og ikke kan løsne sig under driften. 11.Luk pendulbeskyttelseskærmen (5) igen. 12.Skub den udvendige flange (41) på – den flade side skal pege mod motoren! 13.Skru spændeskruen med skive (40) på mod urets retning (venstregevind!) og spænd den håndfast til. 14.Fastlåsning af savklinge: Tryk låseknappen (17) og drej derved savklingen med den anden hånd, indtil låseknappen går i indgreb. Hold låseknappen inde. Fare! – Unbrakonøglen må ikke forlænges. – Spændeskruen må ikke spændes til ved at slå på unbrakonøglen. 15.Spænd spændeskruen (40) til med unbrakonøglen (13). 16.Kontrollér funktionen. Vip savhovedet nedad: – Pendulbeskyttelsesskærmen skal frigive savklingen, når den vippes ned, uden at berøre andre dele. – Når saven klappes op til udgangsstillingen, skal pendulbeskyttelsesskærmen automatisk tildække savklingen. – Drej savklingen med håndkraft. Savklingen skal kunne rotere i enhver mulig indstillingsposition uden at berøre andre dele.

10.2 Udskiftning af bordprofilen

Fare! Ved beskadigede planindlæg (9) er der fare for, at små dele klemmes fast mellem planindlæg og savklinge og dermed blokerer savklingen. Beskadigede planindlæg skal skiftes ud med det samme!

1. Skru skruerne på bordprofilen ud. Drej i givet

fald drejebordet og hæld savhovedet for at få adgang til skruerne.

2. Tag bordprofilen ud.

3. Sæt en ny bordprofil i.

4. Spænd skruerne på bordprofilen til.

præcist lodret i forhold til savklingen, når drejebordet går i indgreb i 0°-positionen.

3. Spænd unbrakoskruerne (46).

10.4 Justering af hældningsindstilling

Justeringsskruerne (47) til hældningsindstillingen sidder på højre og venstre side af maskinen. Ved KGS 305 desuden i det øverste område (0°) (se fig. J): KGS/KS...: venstre skruee = 0°, højre skrue = 45° KGS 305 M: vensree skrue = 45° mod venstre, øvre skrue = 0°, højre skrue = 45 ° mod højre. Løsn sekskant-kontramøtrikken, efterstil unbrakoskruen lidt, og spænd derefter igen med sekskant-kontramøtrikken. Kontroller hældningsindstillingen med en vinkel. Gentag evt. processen.

10.5 Justering af klemmearmen

Kun ved behovf: Når der ikke kan opnås en tilstrækkelig klemmekraft med armene (16) og (34) kan armene tilpasses. Skru Torx-skruerne i armen ud, fjern armen, og sæt den lidt drejet på sekskantbolten igen. Spænd igen med torx-skruen.

10.6 Rengøring af maskinen

Fjern savspåner og støv med en børste eller en støvsuger fra: – Indstillingsanordninger; – Betjeningselementer; – Motorens ventilationsåbning; – Rum under planindlægget; – Snitlinjevisning (afmonter savklingen, rengør med en klud eller en blød pensel – Sikkerhedsafdækningssystem

10.7 Opbevaring af maskinen

Fare! Opbevar maskinen således, at den ikke kan sættes i gang af uvedkommende personer. Sørg for, at ingen kan komme til skade på maskinen, selvom den er i stilstand. NB! Opbevar ikke maskinen ubeskyttet i det fri eller i fugtige omgivelser.

10.8 Vedligeholdelse

Før hver brug Fjern savspåner med en støvsuger eller en pensel. Kontrollér, at strømkabel og netstik eller batteripakke er ubeskadigede; defekte dele skal eventuelt udskiftes af en elektriker. Kontrollér alle bevægelige dele, om de er frit bevægelige i hele deres bevægelsesområdet. Regelmæssigt, alt efter anvendelsesbetingelser Kontrollér alle skrueforbindelser, spænd eventuelt efter. Kontrollér savhovedets tilbagestillingsfunktion (savhovedet skal vende tilbage til den øverste udgangsstilling vha. fjederkraft), få fjederen eventuelt udskiftet. Smør føringselementerne med lidt olie. – Anvend ved lange emner egnede underlag til venstre og højre for saven. – Hold fast på emnet til højre for savklingen ved skrå snit. – Anvend et ekstra anslag ved savning af små afsnit (som ekstra anslag kan f.eks. et passende træbræt bruges, der skrues på maskinens anslag). – Ved savning af et hvælvet (deformeret) bræt (50) skal siden, der hvælver udad, lægges mod emnestoppet. – Emner må ikke saves på højkant, men skal lægges fladt på drejebordet. Anvend udelukkende originale batterier eller originalt tilbehør fra Metabo eller CAS (Cordless Alliance System). Brug kun tilbehør, der opfylder de krav og specifikationer, som er angivet i denne brugsvejledning. A Vedligeholdelses- og rensespray til fjernelse af harpiksrester og til konservering af metaloverflader. 0911018691 B Udsugningsadapter Multi for tilslutning af udsugningsslanger med 44, 58 eller 100 mm tilslutningsstykke 0910058010 C Metabo universalsuger D Understel: Universal-maskinstativ UMS 631317000 Mobilt understel KSU 251 Mobile 629007000 Understel KSU 251629005000 Understel KSU 401629006000 E Rullestativ: RS 420 0910053353 F Opladere: ASC 145, etc. G Batterier med forskellig kapacitet. Køb kun batterier, hvis spænding svarer til dit el-værktøj. Best.-nr.: 625369000 (8,0 Ah, LiHD) Best.-nr.: 625368000 (5,5 Ah, LiHD) etc. Savklinger til KS 216 M/KGS 216 M: H Savklinge Power Cut Wood - professional

216 × 2,4 / 1,8 × 30 24 WZ 5° neg til længde- og tværsnit i massivt træ I Savklinge Precision Cut Classic

216 × 2,4 / 1,8 × 30 40 WZ 5° neg til længde- og tværsnit i massivt træ og spånplade J Savklinge Multi Cut Classic 628066000 216 × 2,4 / 1,8 × 30 60 FZ/TZ 5° neg til længde- og tværsnit i coatede materialer, laminat, plastmaterialer og alu-profiler Savklinger til KGS 254 M: K Savklinge Precision Cut Classic 628061000 254 x 30 x 2,4/1,8 48 WZ 5° neg til længde- og tværsnit i massivt træ og spånplade

216 × 1,8 / 1,2 × 30 40 WZ 5° til længde- og tværsnit i massivt træ og spånplade Savklinger til KGS 18 LTX BL 254: P Savklinge "cordless cut wood - classic"

254x2,2/1,6x30mm 48 WZ til længde- og tværsnit i massivt træ og spånplade Savklinger til KGS 18 LTX BL 305: Q Savklinge "cordless cut wood - classic"

305x2,2/1,6x30mm 56 WZ til længde- og tværsnit i massivt træ og spånplade Det komplette tilbehørsprogram findes på www.metabo.com eller i kataloget. Fare! Reparationer på el-værktøj må kun foretages af autoriserede elektrikere! Et defekt strømkabel må kun udskiftes med et specielt, originalt strømkabel fra Metabo, der er tilgængeligt hos Metabo service. Henvend dig til din Metabo-forhandler, hvis du skal have repareret dit Metabo el-værktøj. Adresser findes på www.metabo.com. Reservedelslister kan downloades på www.metabo.com. Overhold de nationale forskrifter for miljøvenlig bortskaffelse og genbrug af udtjente apparater, emballage og tilbehør. Emballagematerialer skal bortskaffes i overensstemmelse med deres mærkning iht. retningslinjerne i din kommune. Yderligere oplysninger findes på www.metabo.com i området service. Kun for EU-lande: Elværktøj må ikke bortskaffes med husholdningsaffaldet! I henhold til det europæiske direktiv 2012/ 19/EU om gammelt elektrisk- og elektronisk udstyr og gennemførelsen i national lovgivning skal brugte elværktøjer indsamles separat og tilføres miljøvenligt genbrug. Nedenfor beskrives problemer og forstyrrelser, som du selv må afhjælpe. Hvis de her beskrevne problemløsninger ikke hjælper dig vider, se kapitel 13. "Reparation". Fare! I forbindelse med problemer og forstyrrelser sker der særligt mange ulykker. Vær derfor opmærksom på følgende: Tag netstikket ud af stikkontakten eller fjern den aftagelige batteripakke (32) før hver fejlafhjælpning. Efter hver afhjælpning af driftsforstyrrelser skal alle sikkerhedsindretninger igen tages i brug og kontrolleres. Ingen kapfunktion Transportlås aktiveret: Træk transportlåsen ud. Skæreeffekt for lav Savklingen er stump (klingen er evt. anløbet på siden); Savklingen er uegnet til materialet (se kapitel 12. "Tilbehør"); Deformeret savklinge: Udskift savklingen (se kapitel 10. "Vedligeholdelse"). Saven vibrerer stærkt /savklinge drejer urundt Deformeret savklinge: Udskift savklingen (se kapitel 10. "Vedligeholdelse"). Ukorrekt monteret savklinge: Montér savklingen korrekt (se kapitel 10. "Vedligeholdelse"). Drej evt. savklingen lidt i position ift. den indvendge flange. Trægt drejebord Spåner under drejebordet: Fjern spåner. Snitlinjevisingen lyser kun svagt Ved brug af harpiksrigt træ kan LED'en blive forurenet. I så fald skal linsen rengøres med rensebenzin. Forklaringer til oplysningerne på side 4. Med forbehold for ændringer som følge af tekniske ændringer. U =netspænding/batteripakkens spænding I =nominel strøm F =min. sikring

=maks. skærehastighed D =savklingens diameter (udvendig) d = savklingens hul (indvendig) b =savklinges maks. tandbredde A =mål (LxBxH) m =vægt Krav til et spånudsugningsanlæg:

=mindste undertryk på udsugningsstudsen

=mindste lufthastighed på udsugningsstudsen Se tabellen på side 4 angående emnets maksimale tværsnit. Måleværdier beregnet jf. EN 62841. Tilladt omgivelsestemperatur under drift: -20 °C til 50 °C (begrænset ydelse ved temperaturer under 0 °C). Tilladt omgivelsestemperatur ved opbevaring: 0 °C til 30 °C Anbefalet omgivelsestemperatur ved opladning: 0 °C til 40 °C. ~ Vekselstrøm Jævnstrøm Klasse II maskine De anførte tekniske data er inkl. tolerancer (svarende til de aktuelt gældende standarder). Emissionsværdier Disse værdier gør det muligt at bestemme elværktøjets emissioner og sammenligne forskellige elværktøjer med hinanden. Alt efter elværktøjets eller indsatsværktøjernes anvendelsesbetingelser og tilstand kan den faktiske belastning være højere eller lavere. Tag også højde for arbejdspauser og perioder med lav belastning. Træf de nødvendige beskyttelsesforanstaltninger for brugeren, f.eks. organisatoriske foranstaltninger, på baggrund af de anslåede værdier. Typisk A-vægtet lydniveau: (iht. EN 62841):

= usikkerhed Brug høreværn!
