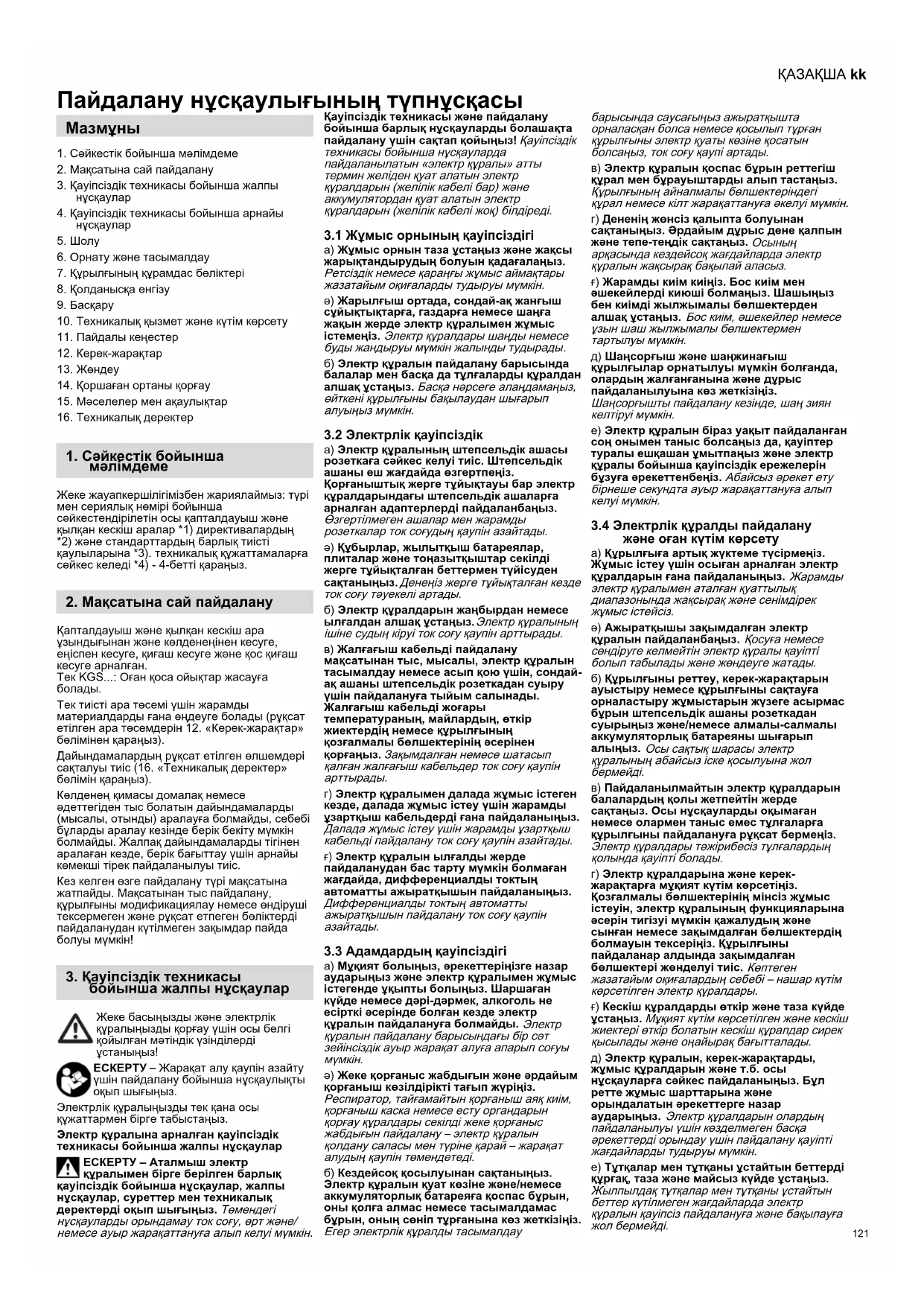

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ KGS 305 M METABO

kk Пайдалану нускаулығының түпнұсқасы 121

• Υριξ'f υμασωμοβής mλησίξωμηλ:
• 4pl'f quccunqughs wlling:
• 4ph'f yheng qwenqunfng efzwnhuih:
• Υμλ'f hωδωωωωωωω υωεωωωωως hωγωωω:
• ιμl'f συμρωλην lησιλή:
- Уприн улцдамшфітрує і к ум умір құрдғкітірікіңгікітіру лүкті құрдамшфітіз атағнғітір: Уприн улцдамшфітірікіңгікітірікіңгікітіз

Пайдалану нускаулығының түпнұсқасы

Мазмуны

1. Сәйкестік бойынша мәлімдеме
2. Маçсатына сай пайдалану
3. Қауіпсіздік техникасы бойынша жалпы нұсқаулар

4. Қауіпсіздік техникасы бойынша арнайы нүсқаулар

5. Шолу

6. Орнату және тасымалдау

7. Кұрылғының құрамдас бөліктері

8. Қолданыска енгізу

9. Баскару

10. Техникалық қызмет және күтім көрсету

11. Пайдалы кецестер

12. Керек-жарактар

13. Жөндеу

14. Коршаған ортаны корғау

15. Мәселелер мен ақаулықтар

16. Техникалық деректер

1. Сәйкестік бойынша мәлімдеме

Жеке жауапкершілігімізбен жариялаймыз: турі мен сериялық нөмірі бойынша сейкестендірілетін осы капталдауыш және қылқан кескіш аралар *1) директивалардың *2) және стандарттардың барлық тисті қаулыларына *3). техникалық қужаттамаларға сәйкес келеді *4) - 4-бетті қараңыз.

2. Максатына сай пайдалану

Қапталдауыш және қылқан кескіш ара үзындығынан және қөлденеңінен кесуге, еңіспен кесуге, қигаш кесуге және қос қигаш кесуге арналған. Тек KGS...: Оған қоса ойықтар жасауға болады.

Тек тиісті ара төсемі үшін жарамды материалдарды ғана өндеуге болады (руксат етілген ара төсемдерін 12. «Керек-жарактар» белімінен караңыз).

Дайындамалардың рүқсат етілген өлшемдері сақталуы тиіс (16. «Техникалық деректер» бөлімін қараңыз).

Көлденен қимасы домалақ немесе өдеттегіден тыс болатын дайындамаларды (мысалы, отынды) аралауға болмайды, себебі буларды аралау кезінде берік бекіту мүмкін болмайды. Жалпақ дайындамаларды тігінен аралаған кезде, берік бағыттау үшін арнайы көмекші тірек пайдаланылуы тис.

Кез келген өзге пайдалану түрі мақсатына жатпайды. Мақсатынан тыс пайдалану, құрылғыны модификациялау немесе өндіруші тексермеген және руксат етпеген бөліктерді пайдаланудан күтілмеген зақымдар пайда болуы мүмкін!

3. Kayıpcızdık техникасы бойынша жалпы нускаулар

Жеке басыңызды және электрлік күралыңызды қорғау үшін осы белгі қойылған мәтіндік үзінділерді ұстаныңыз!

ЕСКЕРТУ – Жаракат алу каупін азайту ушін пайдалану бойынша нұсқаулықты оқып шығыңыз.

Электрлік күралыңызды тек қана осы күжаттармен бірге табыстаңыз.

Электр құралына арналған қауіпсіздік техникасы бойынша жалпы нұсқаулар

! ЕСКЕРТУ – Аталмыш электр күралымен бірге берілген барлық кауінсіздік бойынша нускаулар, жалпы нускаулар, суреттер мен техникалық деректерді оқып шығыңыз. Төмендегі нускауларды орындамау ток согу, өрт және/ немесе ауыр жаракаттануға алып келуі мүмкін.

Қауіпсіздік техникасы және пайдалану бойынша барлық нүсқауларды болашақта пайдалану үшін сақтап қойыңыз! Қауіпсіздік техникасы бойынша нүсқауларда пайдаланылатын «электр құралы» атты термин желіден куат алатын электр құралдарын (желілік кабелі бар) және аккумулятордан куат алатын электр құралдарын (желілік кабелі жоқ) білдіреді.

3.1 Жумыс орнының қауіпсіздігі

а) Жумыс орнын таза устаңыз және жақсы жарыктандырудың болуын қадағалаңыз. Ретсіздік немесе қараңғы жумыс аймақтары жазатайым окиғаларды тудыруы мүмкін.
э) Жарылғыш ортада, сондай-ак жанғыш сүйықтықтарға, газдарға немесе шаңға жақын жерде электр құралымен жұмыс істеменіз. Электр құралдары шанды немесе буды жандыруы мүмкін жалынды тудырады.
б) Электр куралын пайдалану барысында балалар мен баска да тулгаларды куралдан алшак устаңыз. Баска нөрсеге аландамаңыз, ейткені кұрылғыны бақылаудан шығарып алуыңыз мүмкін.

3.2 Электрлік қауіпсіздік

а) Электр күралының штепсельдік ашасы розеткаға сәйкес келуі тиіс. Штепсельдік ашаны еш жагдайда өзертпеніз. Қорғаныштық жерге түйықтауы бар электр күралдарындағы штепсельдік ашаларға арналған адаптерлерді пайдаланбаңыз. Өзертілмеген ашалар мен жарамды розеткалар ток соғудың қаупін азайтады.

э) Кубырлар, жылытқыш батареялар, плиталар және тоңазытқыштар секілді жерге түйыкталған беттермен түйісуден сақтаныңыз. Денеңіз жерге түйыкталған кезде ток соғу тәукелі артады.

б) Электр құралдарын жаңбырдан немесе ылғалдан алшақ ұстаңыз. Электр құралының ішіне судың кіруі ток соғу қаупін арттырады.

в) Жалғағыш кабельді пайдалану мақсатынан тыс, мысалы, электр құралын тасымалдау немесе асып қою үшін, сондай- ақ ашаны штепсельдік розеткадан суыру үшін пайдалануға тыйым салынады. Жалғағыш кабельді жоғары температураның, майлардың, өткір жиектердің немесе құрылғының қозғалмалы бөлшектерінің әсерінен қорғаңыз. Зақымдалған немесе шатасып қалған жалғағыш кабельдер ток соғу қаупін артырады.

г) Электр құралымен далада жұмыс істеген кезде, далада жұмыс істеу үшін жарамды ұзартқыш кабельдерді ғана пайдаланыңыз. Далада жұмыс істеу үшін жарамды ұзартқыш кабельді пайдалану ток соғу қаупін азайтады.

F) Электр күралын ылғалды жерде пайдаланудан бас тарту мүмкін болмаған жағдайда, дифференциалды токтың автоматты ажыратқышын пайдаланыңыз. Дифференциалды токтың автоматты ажыратқышын пайдалану ток соғу қаупін азайтады.

3.3 Адамдардың қауіпсіздігі

а) Мукият больныз, өрекеттерінізге назар аударыңыз және электр күральымен жұмыс істегенде ұқыпты болыңыз. Шаршаган күйде немесе дәрі-дәрмек, алкоголь не өсірткі әсерінде болған кезде электр күралын пайдалануға болмайды. Электр күралын пайдалану барысындағы бір сәт зейінсіздік ауыр жақақат алуға апарып соғуы мумкін.

э) Жеке қорғаныс жабдығын және әрдайым қорғаныш кезілдірікті тағып жүріңіз. Респиратор, тайғамайтын қорғаныш аяқ киім, қорғаныш каска немесе есту органдарын қорғау құралдары секілді жеке қорғаныс жабдығын пайдалану – электр құралын қолдану саласы мен түріне қарай – жақақат алудын қаупін төмендетеді.

б) Кездейсок қосылуынан сақтаныңыз. Электр құралын қуат көзіне және/немесе аккумуляторлық батареяға қоспас бұрын, оны қолға алмас немесе тасымалдамас бұрын, оның сөніп түрганына көз жеткізіңіз. Егер электрлік құралды тасымалдау

барысында саусағыңыз ажыратқышта орналасқан болса немесе қосылып түрган құрылғыны электр қуаты көзіне қосатын болсаңыз, ток соғу қаупі артады.

в) Электр куралын коспас бұрын реттегіш күрал мен бұрауыштарды алып тастаңыз. Курылғының айналмалы белшектеріндегі күрал немесе кілт жаракаттануға әкелуі мүмкін.

г) Дененің жөнсіз қалыпта болуынан сақтаныңыз. Әрдайым дұрыс дене қалпын және тепе-тендік сақтаңыз. Осының арқасында кездейсқ жағдайларда электр қуралын жақсырақ бақыпай аласыз.

f) Жарамды киім киїнз. Бос кім мен өшекейлерді коші болмаңыз. Шашыңыз бен киімді жылжымалы бөлшектерден алшак ұстаңыз. Бос кім, өшекейлер немесе ұзын шаш жылжымалы бөлшектермен тартылуы мумкін.

д) Шансорғыш және шаңжинағыш құрылғылар орнатылуы мүмкін болғанда, олардың жалғанғанына және дұрыс пайдаланылуына көз жеткізіңіз. Шансорғышты пайдалану кезінде, шаң зиян келтіруғ мүмкін.

в) Электр куралын біраз уакыт пайдаланған соң онымен таныс болсаңыз да, қауінтер туралы ешкашан ұмытпаңыз және электр куралы бойынша қауіпсіздік ережелерін бузуға әрекеттенвеніз. Абайсыз арекет ету бірнеше секундта ауыр жақақттануға алып келуі мүмкін.

3.4 Электрлік құралды пайдалану және оған күтім көрсету

а) Курыллыға артық жуктеме түсірменз. Жұмыс істеу үшін осыған арналған электр кұралдарын гана пайдаланыңыз. Жарамды электр кұралымен атаған куаттылық диапазонында жақсырақ және сөнімдірек жұмыс істейсіз.

э) Ажыраткышы зақымдалған электр құралын пайдаланбаңыз. Қосуға немесе сөндіруге көлмейтін электр құралы қауіпті болып табылады және жөндеуге жатады.

б) Курылғыны реттеу, керек-жарактарын ауыстыру немесе курылғыны сақтауға орналастыру жұмыстарын жүзеге асырмас бұрын штепсельдік ашаны розетқадан суырыңыз және/немесе алмалы-салмалы аккумуляторлық батареяны шығарып алыңыз. Осы сақтық шарасы электр куралының абайсыз іске қосылуына жол бермейді.

в) Пайдаланылмайтын электр куралдарын балалардың қолы жетпейтін жерде сактаңыз. Осы нускауларды оқымаган немесе олармен таныс емес түлғаларға курылғыны пайдалануға руксет берменіз. Электр куралдары тәжірибесіз түлғалардың қолында қауіпіті болады.

г) Электр куралдарына және керек- жарактарға муқият күтім көрсетіңіз. Козгалмалы бөлшектерінің мінсіз жұмыс істеуін, электр күралының функцияларына әсерін тигізуі мүмкін кажалудың және сынған немесе зақымдалған бөлшектердің болмауын тексеріңіз. Кұрылғыны пайдаланар алдында зақымдалған бөлшектері жәнделуі тиіс. Көптеген жазатайым окигалардың себебі – нашар күтім керсетілген электр куралдары.

f) Кескіш құралдарды өткір және таза қүйде ұстаңыз. Муқият күтім көрсетілген және кескіш жиектері өткір болатын кескіш құралдар сирек қысылады және оңайырақ бағытталады.

д) Электр күралын, керек-жарактарды, жұмыс құралдарын және т.б. осы нұсқауларға сәйкес пайдаланыңыз. Бүл ретте жұмыс шарттарына және орындалатын әрекеттерге назар аударыңыз. Электр кұралдарын опардың пайдаланылуы үшін кезделмеген басқа әрекеттерді орындау үшін пайдалану қауіп жағдайларды тудыруы мүмкін.

e) Туткалар мен тутканы устайтын беттерді кургак, таза және майсыз куйде устаңыз. Жыплыдақ туткалар мен тутканы устайтын беттер күтілмеген жағдайларда электр куралын кауіпсіз пайдалануга және бақылауға жол бермейді.

ҚАЗАҚШАкк

3.5 Аккумуляторлық құралдарды пайдалану және оларға күтім көрсету

а) Аккумуляторларды тек өндіруші ұсынған зарядтағыш құрылғылармен зарядтаңыз. Аккумуляторлық батареяның белгілі бір түріне арналған зарядтағыш құрылғыда басқа аккумуляторлық батареяларды зарядтаған кезде өрт қаупі туындайды.

э) Электр құралдарында тек оларға арналған аккумуляторлық батареяларды пайдаланыңыз. Басқа аккумуляторлық батареяларды пайдалану жарақаттану және өрт қауіпін тудыруы мүмкін.

6) Пайдаланылмайтын аккумуляторлық батареяны контактілердің түйісууін тудыруы мүмкін түйреуіштер, тиындар, кілттер, шегелер, бұрандалар немесе басқа да шағын металл заттардан алшақ ұстаңыз. Аккумуляторлық батарея контактілерінің арасындағы қысқа түйықталу күйіктерге немесе өртке апарып соғуы мүмкін.

в) Кате жолмен пайдаланған жағдайда аккумуляторлық батареядан сүйықтық ағуп кетүл мүмкін. Мундай жағдайда аккумуляторлық батареяға тименз. Жанасқан жағдайда сумен шайып шығыңыз. Сүйықтық көзге тиген жағдайда дерігерден жөрдем сұраңыз.

Аккумуляторлық батареядан шыққан сүйықтық терінің тітіркенуіне немесе күйіктерге апарып соғуы мүмкін.

г) Зақымдалған немесе өзгертілген аккумуляторлық батареяларды пайдаланбаңыз. Зақымдалған немесе өзгертілген аккумуляторлық батареялар күтілмеген әрекет етіп, өрт, жарылыс немесе жарақаттану қаупін тудыруы мүмкін.

f) Аккумуляторлық батареяға өрт немесе тым жоғары температура әсерін тигізбеніз. Өрт немесе 130°C шамасынан жоғары температура жарылысқа апарып соғуы мүмкін.

д) Зарядтау бойынша барлық нұсқауларды орындаңыз және аккумуляторлық батареяны немесе аккумуляторлық кұралды ешқашан пайдалану бойынша нұсқаулықта белгіленген температуралық диапазоннан тыс зарядтамаңыз. Қате зарядтау немесе белгіленген температуралық диапазоннан тыс зарядтау аккумуляторлық батареяны зақымдан, өрт қаупін артыруы мүмкін.

3.6 Сервистік қызмет көрсету

а) Электр құралы тек қана білікті қызметкерлер тарапынан және түпнұсқа қосалқы бөлшектермен жөнделуі тиіс. Осылайша электр құралының қауіпсіздігін қамтамасыз етуге болады.

э)Закымдалған аккумуляторлық батареяларды жендеуге өрекеттенбеніз. Аккумуляторлық батареяларға техникалық қызмет көрсету бойынша барлық жұмыстар тек қана ендіруші немесе өкілетті қызмет көрсету орталығының тарапынан орындалуы мүмкін.

3.7 Қауіпсіздік техникасы бойынша қосымша нүсқаулар

– Аталмыш пайдалану бойынша нүсқаулық осында сипатталған құрылғылармен жұмыс істеу жөніндегі техникалық біліктілікке не адамдарға арналған. Егер мүндай құрылғылармен жұмыс істеуден тежірибеңіз болмаса, алдымен білікті түлғалардың көмегін сұрау қажет.

– Өндіруші аталмыш пайдалану бойынша нүсқаулықтың сақталмағанынан туындаған зақымдар үшін ешқандай жауапкершілікті өз мойнына алмайды.

Аталмыш пайдалану бойынша нүсқаулықтағы мәліметтер келесідей белгіленген:

Kayin!

Жаракат алу немесе қоршаған ортаға зиян келтіру қаупі туралы ескерту.

Ток соғу қаупі бар!

Дене мушелерінің немесе киімнің

усталып қалуынан жаракат алу қаупі туралы ескерту.

Назар аударыңыз!

Мүлікке залал келтіру қаупі туралы ескерту.

Нускау:

Толығырақ ақпарат.

4. Kayiπcizidik техникасы бойынша арнайы нускаулар

а) Капталдауыш және қылқан кескіш аралар ағаш немесе ағашқа ұқсас өнімдерді кесуге арналған, оларды езектер, қарнактар, бұрандалар және т.б. сияқты болат дайындамаларды кесу үшін пайдалануға болмайды. Абразивті шаң астыңғы қорғаныш қалпақ сияқты жылжымалы беліктердің бұғатталуына апарып соғады. Кесу кезіндегі пайда болатын үшқын астыңғы қорғаныш қалпақтың, ішпектің және басқа да пластик бөліктердің өртенуіне әкеледі.

э) Дайындаманы мумкіндігінше қысқышпен бекітіңз. Дайындаманы қолыңызбен ұстаған жағдайда, қолыңыз әрдайым ара тесемінің әр жағынан кемінде 100 мм алшақ болуы тиіс. Аталмыш араны қысу немесе қолмен ұстау үшін тым шағын болатын дайындамаларды кесу үшін пайдаланбаңыз. Қолыңыз ара тесеміне тым жақын болғанда, ара тесемінің тиюінен жақақат алу қаупінің дәрежесі аса жоғары болады.

б) Дайындама жылжымауы тиіс және оны берік қысу немесе тірекке және усталге басу керек. Дайындаманы ара тесеміне жылжытуға және «бос қолмен» кесуге болмайды. Бос немесе жылжып түрган дайындамалар жоғары жылдамдықпен лақтырылып шығуы және жарақат тигізуі мүмкін.

В) Тек KGS...: Араны дайындамадан эткізініз. Араны дайындама ішінде тартуға болмайды. Бір кесік жасау ушін ара бастиегін көтеріп, кеспей дайындама устінен тартыңыз. Содан кейін қозгалтқышты қосыңыз, ара төсемін темен қайырыңыз және араны дайындама арқылы итеріңіз. Тартып кескен кезде, ара тесемі дайындамада турып қалуы және ара тесемінің бөлігі пайдаланушыға қарай мәжбурлі түрде лактырылуы мүмкін.

г) Қолыңызды ара төсемінің алдынан немесе артынан, бөлгіленген кесік сызығының ұстінен айқастырмаңыз. Дайындаманы «айқастырылған қолмен» тіреу, яғни дайындаманы ара төсемінің жанында сол немесе оң қолмен тік ұстау өте қауіпті болып табылады.

f) Ара тесемі айналып түрганда, тірек артына қол сукпаңыз. Қол мен айналып түрган ара тесемінің арасындағы 100 мм қауіпсіз қашықтықтан асыруға болмайды (ара тесемінің екі жагы үшін қолданылады, мысалы, сүрек қалдығын кетірген кезде). Айналмалы ара тесемінен қолыңызға дейінгі арақашықтықты анықтау мүмкін емес және сіз ауыр жаракат алуыңыз мүмкін.

д) Дайындаманы кесуден бұрын тексеріңіз. Дайындама бүгілген немесе қғаштанған жағдайда, оны сыртка майыскан жағымен тірекке керіңіз. Кесік сызығының бойында дайындама, тірек пен устел арасында бос орын болмағанына әрдайым кез жеткізіңіз. Бүгілген немесе қғаштанған дайындамалар бұралуы немесе жылжып кетуі және кескен кезде айналмалы ара төсемінің қысылуына әкелуі мумкін. Дайындама ішінде шегелер немесе басқа да бөгде заттар болмауы тиіс.

e) Араны усталде құралдар, сүрек қалдығы және т.с.с. заттар болмағанда ғана пайдаланыңыз; үстел үстінде дайындама ғана болуы тиіс. Айналып түрған төсеммен жанасатын шағын қалдықтар, бос сүрек беліктері немесе басқа да бегде заттар жоғары жылдамдықлен лактырылуы мүмкін.

ж) Бір уакытта бір ғана дайындаманы кесіңіз. Қабаттастырып қойылған дайындамаларды тиісінше керу немесе ұстап туру мүмкін болмайды және олар аралау кезінде тесемнің қысылым қалуына әкөлуі немесе сырғып кетуі мүмкін.

з) Капталдауыш және қылқан кескіш араның пайдаланудан бұрын тегіс әрі берік жұмыс бетіне қойылуын қамтамасыз етіңіз. Тегіс әрі берік жұмыс беті қапталдауыш және қылқан кескіш араның тұрақсыз болуына жол бермейді.

и) Жұмысыңызды жоспарлаңыз. Ара төсөмінің еңлсін немесе көлбеу бұрышын әр реттеген сайын реттелмелі тірек тисінше турапанғанына және дайындама төсеммен немесе қөрганыш қалпақпен жанаспай тірелгеніне көз жеткізіңіз. Аспапты қоспай және дайындаманы үсталге қоймай, ара төсемінің толық кесік бойынша жылжуын үлгілеңіз де, төсемнің бөгет жасамағанына немесе кесіліп қалу қаупін тудырмайтындығына көз жеткізіңіз.

к) Устелдін үстінгі бетінен кең немесе үзын болған дайындамалар үшін үстел үзартқыштары немесе сандал арқылы тисінше тіреуді қамтамасыз етіңіз. Қапталдауыш және қылқан кескіш ара үстелінен үзын немесе кең болған дайындамалар берік тірелимеген жағдайда аударылып кетуї мүмкін. Кесілген ағаш белігі немесе дайындама аударылып қалған жағдайда, астыңғы қөрганыш қалпақ көтерілуі немесе айналып түрған төсемнен бақылаусыз лақтырылуы мүмкін.

k) Устел үзартқышының немесе қосымша тіреудің орнына басқа адамын қөмегіне жүгінбеніз. Дайындаманың тұрақсыз тірелуі төсемнің қысылып қалуына әкелуі мүмкін. Сонымен қатар дайындама кесу барысында жылжып кетуі және өзініз бен көмекші адамды айналып түрган төсөмге тартуы мүмкін.

л) Кесілген бөлік айналып түрган ара төсеміне қарай итерілмеуі тиіс. Бос орын аз болғанда, мысалы, бойлық тіректер пайдаланылған кезде, кесілген бөлік төсемде түрып қалуы және мәжбурлі түрде лақтырылуы мүмкін.

м) Карнактар немесе кубырлар сиякты домалақ материалды тисінше тіреу үшін өрдайым кыскышты немесе арнайы жабдыкты пайдаланыңыз. Карнактар кескен кезде домалап кетеді де, тесем сыргиды және дайындама қолыңызбен бірге төсемге тартылуы мүмкін.

н) Дайындаманы кеспес бұрын төсемді толық айналу жилігіне жеткізіңіз. Бүл дайындаманың лактырылуына жол бермейді.

н) Дайындама қосылып немесе тесем бұғатталып қалса, қапталдауыш және қылқан кескіш араны өшіріңіз. Барлық жылжымалы беліктер тоқтағанша күтіңіз, желілік ашаны суырып алыңыз және/немесе аккумуляторды шығарып алыңыз. Содан кейін қысылған материалды шығарып алыңыз. Егер мүндай бұғатталу орын алғанда аралауды жалғастырсаңыз, бақылау мүмкіндігінен айырылуыңыз немесе қапталдауыш және қылқан кескіш араға зақым келтіруліз мүмкін.

о) Кесу аякталған соң, ажыратқышты жіберіңз, ара бастиегін темен устаңыз және кесілген бөлікті шығармас бұрын тесем төқтаганша күте тұрыңыз. Қолды айналып түрган төсемнің жанына апару өте қауіпті болып табылады.

s) Tek KGS 254 M, KGS 305 M, KGS 18 LTX BL 216, KGS 18 LTX BL 254, KGS 18 LTX BL 305: арамен толык емес кесік жасаганда немесе ауыстырып-косқышты ара бастиегі өзінің астыңғы күйіне жетпегенше жібергенде түктаны мықтап үстап тұрыңыз. Араның тежеу әрекеті арқылы ара бастиегі темен қарай шұғыл тартылуы мүмкін, ал бүл жақақат алу қаупін тудырады.

4.1 Kauncişdik техникасы бойынша косымша нүсқаулар

- Тиісті бөлімдердегі қауіпсіздік техникасы бойынша арнайы нүсқауларды орынданыз.

- Кажет болса, заңды нүскамаларды немесе жазатайым оқғалардың алдың алу бойынша ережелерді сақтаңыз.

Жалпы кауіпті жағдайлар!

- Коршаған ортаға тиетін әсерді ескеріңіз.

- Дайындамалар үзын болғанда, арнайы дайындама тіректерін пайдаланыңыз.

• Аталмыш аспапты тек мундай аспап турімен таныс және жұмыс барысындағы қауіпті жағдайларды әрдайым түсінетін адамдар қолданыска әнгізуі және пайдалануы тис. 18 жасқа толмаған адамдар бүл құрылғыны кәсіби оқыту аясында оқытушының бақылауында ғана пайдалана алады.
• Руксаты жок адамдарды, эсіресе балаларды кауіпті аймақтан алшак ұстаңыз. Пайдалану барысында бөгде адамдарға құрылғыны желілік кабельді ұстауға руксат етпеніз.
• Ара тістерінің қатты қызуына жол бермеңіз.
• Пластик буйымдарды аралау кезінде пластиктің балкуын болдырмаңыз.

Жылжымалы бөліктерден жаракат оне қысылу қаупі бар!

• Корғаныш жабдығы монтаждалмаған кұрылғыны қолданыска енгізбеніз.
• Әрдайым ара төсемінен жеткілікті арақашықтықты сақтаңыз. Кажет болса, арнайы жеткізу көмекші құралдарын пайдаланыңыз. Жұмыс барысында жетектелетін құрамдас бөліктерден жеткілікті арақашықтық сақтаңыз.
• Жумыс аймағынан шағын дайындама кесіктерін, сүрек қалдықтарын және т.б. шығармас бұрын ара төсемі тоқтағанша күтіңіз.
• Аралау кезінде берік ұстауға мүмкіндік беретін өлшемдегі дайындамаларды ғана аралауға болады.
• Дайындаманы нык устап түру үшін қыскыш кұрылғыларды немесе білдек қыскышын пайдаланыңыз. Булар қолмен ұстағаннан берік болады.
• Айналып түрған ара төсемін бүйірінен қысым қолдану арқылы төктатпаңыз.
• Өр реттеу, күтім көрсету немесе жөндеу әрекетінен бұрын желілік ашаны суырып алыңыз немесе алмалы-салмалы аккумуляторды шығарыңыз.
• Курылғы пайдаланылмайтын кезде, желілік ашаны суырып алыңыз немесе алмалысалмалы аккумуляторды шығарыңыз.

Кескіш күрал токтап түрган кезде де у қаупі бар!

• Кескіш куралдарды алмастырған кезде қолғап киіп жүріңіз.
• Ара төсемдерін ешкім жаракат алмайтындай сақтаңыз.

Ara бастиегінің кері соққысынан гі жағдай (ара бастиегі дайындамаға етіп, ара бастиегі кенет секіріп ы)!

• Кесілетін дайындама үшін жарамды ара тесемін тандаңыз.
• Тутканы мыктап устаңыз. Ара төсемі дайындамаға түскен мезетте кері сокқы қаупі аса жоғары болады.
• Жука немесе жука қабырғалы дайындамаларды аралау үшін тек ықшам тісті ара төсемдерін пайдаланыңыз.
• Әрдайым өткір ара төсемдерін пайдаланыңыз. Декір ара төсемдерін дерев алмастырыңыз. Декір ара тісі дайындаманың бетіне кірген кезде, кері сокқы қаупі аса жоғары болады.

• Дайындамаларды кисайтпаңыз.

• Кудіктенген жағдайда дайындамаларда бөгде заттарды (мысалы, шегелер не бұрандаларды) ізденіз.
• Бірнеше дайындаманы ешкашан бір уақытта араламаңыз – сонымен қатар бірнеше жеке бұйымдардан түратын орамдарды. Бөлек бұйымдар ара төсемімен бақылаусыз ұсталуы мүмкін.
• Тек KGS...: ойыктар жасаған кезде ара тесемі буйіріне крысым қолданбаныз – қыскыш құрылғыны пайдаланыңыз.

Тартылу каупі бар!

• Жұмыс барысында дене мүшелері немесе кімі айналып турған құрамдас бөліктеріне түсіп қалмауын және тартылмауын қадағалаңыз (ешқандай галстуктарды, ешқандай қолғаптарды, ешқандай ұзын женді қиймді кименʃі; шаш ұзын болса, міндетті түрде шашқа арналған торды пайдалану керек).
• Аркандары, баулары, таспалары, кабельдері немесе сымдары бар немесе мундай материалдарды камтитын дайындамаларды ешкашан араламаңыз.

Жеке корғаныс жабдығының іксіз болуынан қауіпті жағдай айды!

• Кулақ корғанысын киіп жүріңіз.
• Көзілдірік киіп жүріңіз.
- Шацнан қорғайтын масканы киіп жүріңіз.
- Жарамды жұмыс киімін киіп жүріңіз.
- Сырғымайтын аяқ киім киіп жүріңіз.
- Ара төсемдерімен және өнделмеген дайындамалармен жұмыс істеген кезде қолғап киіп жүріңіз. Ара төсемдерін арнайы контейнерде тасымалдаңыз.
- Кулак қорғанысын киіп жүріңіз. - Көзілдірік киіп жүріңіз. - Шаңнан қоргайтын масканы киіп жүріңіз. - Жарамды жұмыс киімін киіп жүріңіз. - Сырғымайтын аяқ киім киіп жүріңіз. - Ара төсемдерімен және өнделмеген дайындаламалармен жұмыс істеген кезде қолғап киіп жүріңіз. Ара төсемдерін арнайы контейнерде тасымалдаңыз.

Сүрек шаңынан қауіпті жағдай айды!

- Тек сорғыш құрылғымен жұмыс істеңіз. Сорғыш құрылғы 16. бөлімінде келтірілген мәндерге сәйкес келуі тиіс.

Шаң жуктемесін азайту:

• Осы аспаппен жұмыс істеу барысында пайда болатын беліктер обыр, аллергиялық реакциялар, тыныс жолдарының сырқаттануын, туа бітек ауру немесе басқа да жыныстық мүшелердің закымдарын тудыра алатын материалдарды қамтуы мүмкін. Мүндай материалдардың мысалдары: қорғасын (қорғасын қамтитын бояуларда), ағашты өндгеуге арналған қоспалар (хромат, суректі қоргайтын құралдар), белгілі бір ағаш түрлері (мысалы, емен немесе шамшат шаңы).
• Тәуекел пайдаланушыға немесе айналадағы түлғаларға тиетін жуктеме әсерінің узактығына тәуелді болып келеді.
• Бөліктердің денеге енуін болдырмаңыз.
• Мундай материалдардың жуктемесін азайту үшін: жұмыс орнындана жеткілікті желдетуді қамтамасыз етіңіз және өте ұсақ беліктерді сузуге қабілетті респираторлар сияқты арнайы қорғаныс жабдығын тағыңыз.
• Материалыңыз, қызметкерлер, жұмыс жағдайы мен жұмыс орны бойынша қолданылатын директиваларды сақтаңыз (мысалы, еңбекті қорғау ережелері, кәдеге жарату).
• Пайда болатын беліктерді дәл сол жерде жинаңыз, қоршаған ортаға түсуіне жол бермеңіз.
• Жеткізілім жиынтығындағы шаң жинағыш құрылғыны және арнайы шаңсорғышты пайдаланыңыз. Осылайша қоршаған ортаға бақылаусыз түсетін бөліктердің мөлшері азайтылады.
  • Шаң жуктемесін азайту үшін:

– пайда болатын бөліктерді және аспаптың ауа ағынын өзіңізге, айналаңыздағы адамдарға немесе жатқан шаңға бағыттамаңыз,

– сорғыш қондырғыны және/немесе ауа тазалағышты қолданыңыз,
– жумыс орнын жақсылап желдетіңіз немесе сору арқылы таза күйде ұстаңыз. Қалықтап жатқан шанды сыпырыңыз немесе үрлеп шығарыңыз.
– Корғаныш киімді жуыңыз немесе шаңын сорыңыз. Урлеуге, қағуға немесе қылшакпен тазалауға болмайды.

Техникалық модификациялар дан немесе өндіруші тексермеген руқсат етпеген бөліктерді ланудан қауіпті жағдай түындайды

• Бул курылғыны тура осы нұсқаулыққа сәйкес монтажданыз.
• Тек өндіруші мақүлдаған бөліктерді қолданыңыз. Бұларға мыналар жатады:

– Ара төсемдері (тапсырыс нөмірлерін 12. «Керек-жарактар» бөлімінен қараңыз).
– Сактандырғыш кұрылғылар.
– Кесік сызығының көрсеткіші

• Бөліктерге ешкандай өзгерістер енгізбеніз.
• Ара төсемінде көрсетілген максимальды айналу жилігі кем дегенде арада көрсетілген айналу жилігіне сәйкес келетіндігіне кез жеткізіңіз.

Кұрылғыдағы көмшіліктерден қауіптій түындайды!

• Курылғыны әр пайдаланбас бұрын зақымдардың бар-жоғын тексеріп шығыңыз: кұрылғыны ары қарай пайдаланбас бұрын сақтандырғыш кұрылғылар, қөрғаныс кұрылғылары немесе сөл зақымдалған бөліктердің ақаусыз және тисінше жұмыс істеп түрганын зерттеп шығу керек. Жылжымалы бөліктер ақаусыз жұмыс істеп түрганын және қысылмайтының тексеріңз. Кұрылғыны ақаусыз жұмысына көпіл беру үшін, бүкіл бөліктер тисінше монтаждалуы және барлық талаптарды орындауы тиіс.
• Зақымдалған немесе деформацияға ұшыраған ара төсемдерін пайдаланбаңыз.

Шуылдан қауіпті жағдай түындайды!

• Кулак корғанысын киіп жүріңіз.

Дайындамалардың немесе дама бөліктерінің бұғатталуынан бар!

Буғатталу орын алған жағдайда:

1. Курылғыны өшіріңіз,
2. Желілік ашаны суырып алыңыз немесе алмалы-салмалы аккумуляторды шығарыңыз,
3. Колғап киіңіз,
4. Буғатталған жерді арнайы кұралмен босатыңыз.

4.2 Аккумуляторлық аспаптарға арналған қауіпсіздік техникасы бойынша арнайы нұсқаулар:

Қандай да бір реттеу, қайта жабдықтау, техникалық қызмет көрсету немесе тазалау әрекетін орындамас бұрын аккумуляторды аспаптан шығарып алыңыз.

Аккумуляторларды ылғалдан қорғаңыз!

Аккумуляторларды өртке тастамаңыз!

ы немесе деформацияланған

аккумуляторларды пайдаланбаңыз! Аккумуляторларды ашпаңыз!

Аккумуляторлардың контактілеріне қол тигізбеніз немесе оларды қыска туйыктамаңыз!

Акаулы литий-иондык аккумуляторлардан сөл қышқылды, жанғыш сүйықтық шығуы мүмкін!

Аккумулятор сүйықтығы шығып, теріге тиген жағдайда, оны дерев судың жеткілікті мөлшерімен шайып шығыңыз

Аккумулятор субыктығы көзге тиген жағдайда, оны таза сумен жуып шығыңыз да, дереу медициналық жәрдемге жүгініңіз!

Аспап ақаулы болған жағдайда аккумуляторды аспаптан шығарыңыз.

Литий-иондык аккумуляторларды тасымалдау:

Литий-иондык аккумуляторларды тасымалдау кауіпті заттар заңдарына (UN 3480 және UN 3481) бағынады. Литий-иондык

ҚАЗАҚШАкк

аккумуляторларды тасымалдау кезінде қолданыстағы ержелерді біліп алыңыз. Қажет болса, тасымал компаниясынан мәлімет алыңыз. Сертификатталған орауышты Metabo компаниясынан алуға болады.

Аккумуляторларды корпус закымдалмаған және сүйықтық ақпаған жағдайда ғана жіберіңз. Аккумуляторды жіберу үшін аспаптан шығарып алыңыз. Контактілерді қыска түйықталудан қорғаңыз (мысалы, жабысқақ таспамен өқшаулаңыз).

4.3 Курылғыдағы белгілер (үлгіге байланысты)

Пайдалану жөніндегі нұсқаулықты оқып шығыңыз.

Ара төсеміне қол сүкпаңыз.

Қауіпті аймақ Мүмкіндігінше саусағыңызды, қолыңызды бен қол буынын осы аймақтан алыс ұстаңыз.

Корғаныш көзілдірік пен құлақ қорғанысын тағыңыз.

Кұрылғыны ылғалды немесе сулы ортада пайдалануға болмайды.

НАЗАР АУДАРЫНЫЗ: косылған шамға қарамаңыз.

4.4 Сактандырғыш құрылғылар Төңселуден қорғаныш қап (5)

Теңселуден қорғаныш қап ара төсемімен абайсыз жанасуға жол бермейді және ұшып кеткен жоңқадан қорғайды.

Сактандырғыш кұлып (26)

Сактандырғыш құлыпты (сол жақ немесе он жақ) басқан кезде ғана, аспапты қосуға болады.

Дайындама тірегі (25)

Дайындама тірегі дайындаманың аралау барысында жылжуына жол бермейді. Дайындама тірегі жумыс кезінде әрдайым орнатылып тұруы тиіс.

Қосымша профиль (33) тиісінше тураланғанына және дайындама тесеммен немесе қорғаныш қалпақпен жанаспай барынша жақсы тірелгеніне көз жеткізіңіз. Бекіткіш інітірекпен (34) бұғаттаңыз.

Аспапты коспай және дайындаманы усталге коймай, ара төсемінің толық кесік бойынша жылжуын үлгілеңіз де, төсемнің косымша профильге (33) дейін бөгет жасамағанына немесе кесіліп қалу қаулін тудырмайтындығына кез жеткізіңіз.

Кате тураланған қосымша профиль (33) еңіспен кескен кезде және қос еңіспен кескен кезде ара төсемімен жанасуы және осылайша ауыр жаракат алуға әкелуі мүмкін.

Дайындама тірегіндегі қосымша профиль (33) еңіспен кесу үшін бекіткіш інтіректі (34) босатқаннан кейін жылжытылуы тиіс.

Тек KGS...305...(А суретін қараңыз): бул аспаптың сол және он жағында қосымша профиль (33) бар. Арнайы кесіктер үшін қосымша профильді (33) алып тастау қажет болуы мүмкін. Алып тастау үшін оны 2 үшбұрышты бір-біріне қарайтындай етіп сырғытыңыз. Бүл күйде қосымша профильді (33) жоғары қарай шешуге болады. Кесік жасағаннан кейін қосымша профильді (33) жоғалтып алмау үшін қайта бекітіңіз.

5. Шолу

2-бетті караңыз.

Суреттер барлык кұрылғылар үшін мысал ретінде берілген. Сондыктан құрылғыңыздын жабдықталуы суреттерден өзгешеленуі мүмкін.

1 Жонка жинағыш каптың күлпы

2 Жоңка жинағыш кап

3 Жоңка сорғыш келте кұбыр

4 Тіреуіш кронштейн

8 Айналмалы устел
9 Устел ендірмесі
10 Айналмалы устелге арналған бекіткіш түтқа
11 Айналмалы устелдің бекітілген күйлерге арналған ысырма
12 Керу құрылғысына арналған бекіткіш буранда
13 Iški alты қырлы гайка кілті / ішкі алты қырлы гайка кілтіне арналған құралды сақтау орны
14 Дайындаманы керу құрылғысы
15 Устел кецейтімі
16 Устел кецейтіміне арналған бекіткіш иінтірегі
17 Ара төсемінің бекіткіші
18 Ара туткасы
19 Кесік сызығының көрсеткіші
20 Тасымалдау түткасы / түткалары *
21 Кабель орамының ілмектері *
22 Еңісті реттеуге арналған бекіткіш інінтірек
23 Күлыптау түймесі (еңіс бұрышын +/- 2° шамасына кеңейтуге арналған)
24 Тасымалдау күлпы
25 Дайындама тірегі
26 Сактандырғыш құлып
27 Араның ажыраткышы
28 Кесік сызығы көрсеткішінің ажыратқышы
29 Аккумуляторды кулыптан босату түймесі *
30 Куаттылық индикаторының түймесі *
31 Куаттылық және сигнал индикаторы *
32 Аккумулятор
* үлгіге/жабдықталуға байланысты

6. Орнату және тасымалдау

KS 216 M: Еңісті реттеуге арналған бекіткіш інітіректі (22) орнату (2-беттегі он жақ жоғарғы жақтағы суретті караңыз.)

1. Айналмалы устелді (8) 0°-ка бурыңыз.
2. Бекіткіш бұранданы алтықырлы бұрандамадан бұрап шығарыңыз.
3. Бекіткіш інітіректі (22) алтықырлы бұрандамаға саптаңыз.
4. Бекіткіш інітіректі (22) шешіп, оны алтықырлы бурандамага шамамен көлденен қүйде қайта саптаңыз және бекіткіш бурандамен бурап бекітіңіз.

Тасымалдау түткасын (20) кажетінше монтаждау (үлгіге байланысты)

- Тасымалдау түткасын (20) көрсетілгендей бұрап бекітіңіз.

Устел кеңейтімін (15) қажетінше монтаждау (үлгіге байланысты)

1. Он мен сол жак устел кеңейтімін тасымалдау орауышынан шығарыңыз.
2. Устел кеңейтімін жоғары қайырылған бойлық тірекпен (6) он жаққа орнатыңыз. Дурыс жағына назар аударыңыз, өйткені жақтары араласып кеткен жағдайда оны алу қиын болады.
3. Туймені (35) басып, устел кеңейтімдерінің (15) бағыттауыш шиналарын толығымен бекіткіштерге жылжытыңыз. Туйме (35) орнында бекітіліп, устел кеңейтімдері орнатылады.
4. Устелдің қалаулы енін реттеп шығыңыз және үстел кеңейтімдерін бекіткіш інітірегімен (16) бұғаттаңыз.
5. Эсіресе узын дайындамаларды тіреу үшін екі бүйірлік устел кеңейтімін (15) шешіп, бөлменің кез келген жеріне қою үшін бірге бекітуге болады (В суретін караңыз). Оны пайдаланғаннан кейін аспапка қайта бекітуді ұмытпаңыз.

i Нускау:

Устел кеңейтімін шешу үшін (В суретін караңыз): туймені (35) артқы жағындағы саңылау арқылы басуға (мысалы, буйірлік алтықырлы кілт арқылы) болатындай барынша тартып шығарыңыз. Устел кеңейтімін толығымен тартып шығарыңыз.

Тек KGS ... 305 ушін: тіреуіш кронштейнді кажет болғанда тартып шығару

1. Тіреуіш кронштейнді (4) астыңғы бетке бекітетін 2 ішкі алты қырлы бұранданы босатыңыз.
2. Тіреуіш кронштейнді (4) шегіне дейін тартып шығарыңыз да, 2 ішкі алты қырлы бұранданы тарту арқылы бекітіңіз.

Назар аударыңыз!

Араны тіреуіш кронштейнінен (4) устап тасымалдауға болмайды.

Орнату

Қауіпсіз жұмыс істеу үшін құрылғыны тұрақты астыңғы бетке бекіту керек.

– Негіз ретінде буйірлік аралардың астыңғы таянышы үшін қолайлы тұрақты орнатылған жұмыс тақтасын немесе білдек болуы мұмкін.

– Курылғы үлкенірек дайындамаларды өндеген кезде де берік бекітіліп тұруы тиіс.

– ￥зын дайындамаларды арнайы керек- жарактың көмегімен қосымша тіреу керек.

Нускау:

Курылғыны жылжыту мүмкіндігімен пайдалану ушін фанера немесе балташылық тақтасына (500 мм × 500 мм, мин. қалындығы 19 мм) бұрал бекітуге болады. Пайдалану кезінде тақтаны бұрандама қысқыштармен верстакқа бекіту керек.

1. Курылғыны астыңғы бетке бұрап бекітіңіз.
2. Тасымалдау құлпын (24) босату: ара бастиегін сөл төмен қарай итеріп, ұстан тұрыңыз. Тасымалдау құлпын (24) тартып шығарыңыз.
3. Ара бастиегін баяу жоғары қайырыңыз.

Тасымалдау

1. Ара бастиегін төмен қайырып, тасымалдау құлпын (24) кіргізіңіз.
2. Тек KGS...: Керу құрылғысын бекіткіш бұрандамен (12) алдыңғы позицияда бекітіңіз.
3. Айналмалы устелді (8) онтайлы түрде оң жақ бағытта 45°-қа бұрыңыз.

Назар аударыңыз!

Араны қорғаныс құрылғыларынан ұстан тасымалдауға болмайды. Араны тіреуіш кронштейнінен (4) ұстан тасымалдауға болмайды.

1. Кұрылғыны тасымалдау түтқасынан немесе түтқаларынан (20) (жабдықталуға қарай) көтеріп тасымалданыз.

Балама нуска: екі устел кеңейтімін (15) толығымен кіргізіп, бекіткіш інтірекпен (16) бекітіңіз. Аспапты екі устел кеңейтімінен (15) кетеріп тасымалданыз.

7. Курылғының кұрамдас бөліктері

7.1 Козгалткыш ауыстырып- коскышы

Козғалтқышты косу:

1. Сактандырғыш құлыпты (26) (рң жақ немесе сол жақ) басып тұрыңыз.
2. Ауыстырып-коскышты (27) басып тұрыңыз.
3. Сактандырғыш құлыпты (26) жіберіңіз.
   Козғалтқышты өшіру:
   • Ауыстырып-коскышты (27) жіберіңіз.

7.2 Кесік сызығының көрсеткіші (19)

"Precision Cut Line System" (PCL) жүйесінде ара төсемінің нақты көлеңкесі ара төсемінің устіндегі жарықдиодпен дайындамаға түседі. Осылайша калибрлеудің кажеті жоқ.

1. PCL жүйесін ажыратқышты (28) басу арқылы іске қосыңыз.
2. Дөл кесік сызығын жасау үшін, ара төсемін дайындамадан бірнеше сантиметрге түсіріңіз.
3. Дайындаманы кесік сызығының көрсеткішімен туралаңыз.

Аккумуляторлык курылғыларда жарық ауыстырып-қосқышты (27) қысқа басу арқылы іске қосылады. Қысқа жұмыс кідірісінде жарық сөнеді (тыныш режим) және жұмыс жалғастырыпған кезде автоматты түрде іске қосылады. Жарық қажет болмаған жағдайда, оны аккмуляторлық батарея зарядын үнемдеу үшін ажыратқыш (28) арқылы өшіруге болады.

Kayin!

Жарык сәулесін адамдардың немесе жануарлардың көзіне бағыттамаңыз.

7.3 Еністі реттеу

Бекіткіш інітіректі (22) жібергеннен кейін араны 0° және 45° аралығында солға қарай тік сызыққа сатысыз еңкейтуге болады (38).

Тік сызықтан сол жаққа 47°-қа дейінгі бурышты немесе тік сызықтан оң жаққа 2°-қа дейінгі бурышты реттеу үшін реттеу барысында құлыптау түймесін (23) басыңыз.

Тек KGS...305... араны тігінен он жагына қарай реттеуге болады: бекіткіш интіректі (22) босатып, тутқаны (39) алға қарай тартыңыз. Енді араны тік сызыққа 0° - дан 45° - қа дейін онға қарай бірқалыпты қисайтуға болады (38). Тік сызықтан он жаққа 47°-қа дейінгі бурышты реттеу үшін, реттеу барысында құлыптау түймесін (23) басыңыз.

Kayin!

Еңіс бұрышы аралау кезінде өзгермеуі үшін, төңкеру түткасының бекіткіш інітірегін (22) тарту керек.

Тек KGS...305..., KS 216 М: бекіткіш інітіректің позициясын қажеттіліктеріңзіге қарай реттей аласыз: бекіткіш інітіректі тартып шығарыңыз, бураңыз және қалаған позицияға итеріп бекітіңіз.

7.4 Айналмалы устел

Тек KGS...: құғаш кесікстер жасау үшін бекіткіш түтқаны (10) босатқаннан және ысырманы (11) басқаннан кейін айналмалы усталді (8) қалаған бұрышка бұрауға болады. Осылайша кесу бұрышы дайындаманың орналастыру жиегіне бейімделеді.

Тек KS...:: қигаш кесікстер жасау үшін бекіткіш тутканы (10) босатканан н кейін айналмалы устелді қигаш бұрышка бурауға болады. Осылайша кесу бұрышы дайындаманың орналастыру жиегіне бейімделеді.

Kayin!

Көлбеу бұрышы аралау кезінде өзгермеуі үшін, айналмалы үстелдің бекіткіш түтқасын (10) (бекітілген күйлерде де!) бұрап бекіту керек.

7.5 Тек KGS...: керу курылғысы

Керу құрылғысының көмегімен көлдененң қимасы үлкен дайындамаларды да аралауға болады. Керу құрылғысын барлық кесік түрлеріне (тік кесіктер, қигаш кесіктер, еңіспен кесіктер және қос қигаш кесіктер жасау және ойық кесу) қолдануға болады.

Керу кұрылғысы қажет болмаса, бекіткіш оны бекіткіш бұрандамен (12) артқы позицияда бұғаттаңыз.

7.6 Tek KGS...: kecik terenğdîgîn шектегîш

Кесік терендігін шектегіш (48) керу құрылғысымен бірге ойықтар жасауға мүмкіндік береді.

Реттегіш буранданы бурап, контграйкамен бекітіңіз. Кесік тереңдігін шектегішті тірек (49) артка жылжытылған жағдайда ажыратуға болады.

8. Колданыска енгізу

8.1 Жонка жинағыш капты / жонка сорғыш құрылғыны жалғау

Kayin!

Сүрек жоңкасының кейбір түрлері (мысалы, емен, шамшат немесе шаган сүргі) жұтылған жағдайда обыр тудыруы мүмкін.

– Тек монтаждалған жоңқа жинағыш қаппен немесе жарамды жоңқа сорғыш құрылғымен жұмыс істеңіз.
– Аралаудан пайда болған шаңнын барлығын тиісінше сору мүмкін болмағандықтан, оған қоса шаңнан қорғайтын масканы пайдаланыңыз.
– Жонка жинағыш капты жүйелі түрде босатып тұрыңыз. Босатқан кезде шаңнан қоргайтын масканы кип жүріңіз.

Курылғыны жеткізілген жоңқа жинағыш қаппен қолданыска енгізген кезде:

• Жонка жинағыш капты (2) жонка сорғыш келте кұбырға (3) жалғаныз. Жонка жинағыш каптың күлпы (1) жабық болғанына көз жеткізіңіз.
  Курылғыны жоңка сорғыш кұрылғыға жалғаған кезде:

• Жоңка сорғыш келте құбырға жалғау үшін арнайы адаптерді пайдаланыңыз (12. «Керек-жарактар» бөлімін қараңыз).

• Жонка сорғыш құрылғы 16. «Техникалық деректер» белімінде келтірілген талаптарға сәйкес келетіндігіне көз жеткізіңіз.
• Жонка сорғыш құрылғының пайдалану жөніндегі нусқаулығын да қараңыз!

8.2 Дайындаманы керу курылғысын монтаждау

Дайындаманы керу құрылғысын (14) екі түрлі позицияда монтаждауға болады:

• Кендайындамалар үшін: Дайындаманы керу құрылғысын үстелдің артқы саңылауына (36) кіргізіңіз.
• Жінішке дайындамалар үшін: Дайындаманы керу құрылғысын үстелдің алдыңғы саңылауына (37) кіргізіңіз.

8.3 Желілік аспаптар үшін

Қауіп! Электрлік кернеу

Кұрылғыны тек төмендегі талаптарға сай келетін ток көзінде пайдаланыңыз (16.

«Техникалық деректер» бөлімін де қараңыз):

– Желілік кернеу мен жилік құрылғының фирмалық тақтайшасында керсетілген деректерге сәйкес келуі тиіс;
– 30 мА шамасынан аспайтын жылыстау
тогымен FI ажыраткышы бар сактандырғыш;
– Розеткалар тиісінше орнатылған, жерге түйықталған және тексерілген.
- Желілік кабельді жұмыс істеу кезінде кедергі келтірмейтіндей және зақымдалмайтындай етіп өткізіңіз.
- Узарткыш кабель ретінде тек жеткілікті көлденен қимаға (3 × 1,5 мм²) не резеңке кабельді қолданыңыз.
- Сыртта пайдалануға арналған ұзартқыш кабельді пайдаланыңыз. Сыртта тек мақұлданған және тиісінше белгіленген ұзартқыш кабельді пайдаланыңыз.
- Кенет іске қосылуға жол бермеңіз. Ажыратқыш ашаны розеткаға жалғаған кезде өшірулі екендігіне көз жеткізіңіз.

8.4 Аккумуляторлық аспаптар үшін

- Кенет іске қосылуға жол бермеңіз. Ажыратқыш аккумуляторды салған кезде өшірулі екендігіне көз жеткізіңіз.

Аккумулятор

Аккумуляторды (32) пайдалану алдында зарядтаңыз.

Өнімділік төмендеген жағдайда, аккумуляторды қайта зарядтаңыз.

Аккумуляторларды зарядтау бойынша нускаулар Metabo зарядтағыш құрылғысының пайдалану бойынша нускаулығында берілген.

Аккумуляторларда куаттылық және сигнал индикаторы (31) бар (жабдықталуына байланысты):

• Туймені (30) басыңыз да, заряд деңгейі жарық диодты шамдар арқылы көрсетіледі.
• Жарык диодты шам жыпылыктаса, бүл аккумулятор зарядының толығына жуық таусылғанын және қайта зарядтау қажеттілігін білдіреді.

Аккумуляторды шығарып алу, орнату

Шығарып алу: аккумуляторды құлыптан босату түймесін (29) басып, аккумуляторды (32) алға қарай тартып шығарыңыз.

Орнату: аккумуляторды (32) тірелгенше жылжытыңыз.

9. Баскару

• Жұмыс істеу алдында сақтандырғыш құрылғылардың ақаусыз күйде болғанын тексеріп шығыңыз.
• Аралау кезінде тиісті жұмыс қалпын қабылдаңыз:

– пайдаланушы жағында алдыңғы;
– араға қатысты фронтальді;
– ара төсемі шығысының жанында.

Kayin!

Дайындаманы өрдайым арнайы керу құрылғысымен (14) бекітіңіз.

Кысылып қалу қаупі бар!

Ара бастиегін еңкейткен немесе қайырған кезде шарнир аймағына немесе құрылғы астына қол сүкпаңыз.

• Ара бастиегін еңкейткен кезде мыктап ұстаңыз.
• Жұмыс барысында төмендегілерді пайдаланыңыз:

– Дайындама тірегі – үзын дайындамалар үшін, олар кесілгеннен кейін үстелден құлайтын жағдайда;

– Жонка жинағыш кап немесе жонка сорғыш кұрылғы.

• Аралау кезінде берік ұстауға мүмкіндік беретін өлшемдегі дайындамаларды ғана аралауға болады.
• Дайындаманы аралау кезінде әрдайым устелге басып тұрыңыз және қифаштануына жол бермеңіз. Сондай-ақ ара тесемін бүйірінен қысым қолдану арқылы төқтатпаңыз. Ара тесемі бүғатталған жағдайда, қауіпті жағдай түындайды.

9.1 Тік кесіктер жасау Бастапкы реттеу:

– Тасымалдау күлпы (24) тартып шығарылған.

– Ара бастиегі жоғары қайырылған.
– Тек KGS...: кесік терендігін шектегіші (49) өшіріледі.
– Айналмалы устел 0° күйде, айналмалы устелге арналған бекіткіш түтқа (10) тартылған.
– Төңкеру түтқасының тік сызыққа қарай еңісі 0° құрайды, еңісті реттеуге арналған бекіткіш інінтірек (22) тартылған.
– Тек KGS...: керу курылғысы ең шетінде.
– Тек KGS...: Керу курылғысына арналған бекіткіш бұранда (12) босатылған.
– Дайындама тірегін (25) реттеу: Бекіткіш інітіректі (34) босатыңыз. Қосымша профильді (33) (KGS...305...: қосымша профиль) дайындама тесеммен немесе қорғаныш қалпақпен жанаспай барынша жақсы тірелетіндей етіп жылжытыңыз. Бекіткіш інітіреклен (34) бекітіңіз.

Дайындаманы аралау:

1. Дайындаманы оның тірегіне басып, дайындаманы керу құрылғысымен (14) қысыңыз.

ҚАЗАҚШАкк

1. Тек KGS...: Кеңірек дайындамалар үшін: ара бастиегін алға (пайдаланушыдан ары) қарай тартыңыз (керу құрылғысы).
2. Сактандырғыш құлыпыты (26) іске қосып, ажыратқышты (27) басып тұрыңыз.
3. Ara бастиегін туткасынан толыктай темен қарай бақу түсіріп, қажетінше артқа (пайдаланушыдан ары) қарай жылжытыңыз. Аралау кезінде ара бастиегін қозғалтқыштың айналу жилігі тым қатты түспейтіндей дайындамаға басыңыз.
4. Дайындаманы бір жүріспен аралаңыз.
5. Ажыратқышты (27) жіберіңіз және ара бастиегін жоғарғы бастанқы күйге баяу кері қайырыңыз.

9.2 Кигаш кесікстер жасау Бастапкы реттеу:

– Тасымалдау күлпы (24) тартып шығарылған.
– Ара бастиегі жоғары қайырылған.
– Тек KGS...: кесік терендігін шектегіші (49) өшіріледі.
– Төңкеру түтқасының тік сызыққа қарай еңісі 0° құрайды, еңісті реттеуге арналған бекіткіш інітірек (22) тартылған.
– Тек KGS...: керу құрылғысы ең шетінде.
– Тек KGS...: Керу кұрылғысына арналған бекіткіш бұранда (12) босатылған.
– Дайындама тірегін (25) реттеу: Бекіткіш інтіректі (34) босатыңыз. Косымша профильді (33) (KGS...305...: косымша профиль) дайындама жаксы тірелетіндей етіп тольбымен ара тесемінің бағытына жылжытыңыз. Бекіткіш інтірекпен (34) бекітіңіз.

Дайындаманы аралау:

1. Айналмалы устелдің бекіткіш түтқасын (10) KGS ішінде бурап босатыңыз және ысырманы (11) босатыңыз.
2. Калаулы бұрышты реттеңіз.
3. Айналмалы устелдің бекіткіш түтқасын (10) бұрал бекітіңіз.
4. Дайындаманы «тік кесіктер жасау» әдісінде сипатталғандай аралаңыз.

9.3 Еңіспен кесіктер жасау Бастапкы реттеу:

– Тасымалдау күлпы (24) тартып шығарылған.
– Ара бастиегі жоғары қайырылған.
– Тек KGS...: кесік терендігін шектегіші (49) өшіріледі.
– Айналмалы устел 0° күйде, айналмалы устелге арналған бекіткіш түтқа (10) тартылған.
– Тек KGS...: Керу кұрылғысына арналған бекіткіш бұранда (12) босатылған.
– Тек KGS...: керу құрылғысы ең шетінде.
– Дайындама тірегін (25) реттеу: Бекіткіш інітіректі (34) босатыңыз. Косымша профильді (33) (KGS...305...: косымша профиль) дайындама тесеммен немесе қорғаныш қалпақпен жанаспай барынша жақсы тірелетіндей етіп жылжытыңыз. Бекіткіш інітірекпен (34) бекітіңіз. Тек KGS...305...: белгілі көлбеулену бұрыштары үшін қосымша профильді (33) алып тастау қажет болуы мүмкін. Алып тастау үшін оны 2 үшбурышты бір-біріне қарайтындай етіп сырғытыңыз. Бул куйде қосымша профильді (33) жоғары қарай шешуге болады. Арамен кесік жасағаннан кейін қосымша профильді (33) қайта орнатып, жоғалтпау үшін бекіткіш бұрандамен бекітіңіз

Дайындаманы аралау:

1. Араның артқы жағындағы еңісті реттеуге арналған бекіткіш інітіректі (22) босатыңыз.
2. Төңкеру түтқасын қалаулы позицияға баяу еңкейтіңіз. Мәліметтерді 7.3 бөлімінен қараңыз.
3. Еңісті реттеуге арналған бекіткіш інітіректі (22) тартыңыз.
4. Дайындаманы «тік кесіктер жасау» өдісінде сипатталғандай аралаңыз.

9.4 Кос киғаш кесіктер жасау

Нускау:

Кос қигаш кесік жасау кезінде қатты еңкеюге байланысты ара тесеміне қол жеткізу оңайырақ болады – бұл ретте жақақат алу қаупі аса жоғары болады. Ара тесемінен жеткілікті арақашықтықты сақтаңыз!

Бастапкы реттеу:

– Тасымалдау күлпы (24) тартып шығарылған.
– Ара бастиегі жоғары қайырылған.
– Тек KGS...: кесік терендігін шектегіші (49) өшіріледі.
– Айналмалы устел қалаулы күйде бүғатталған.
– Төңкеру тутқасы дайындаманың үстіңгі бетіне қалаулы бұрышта еңкейтілген және бұғатталған. Мәліметтерді 7.3 бөлімінен қараңыз.
– Тек KGS...: Керу курылғысына арналған бекіткіш бұранда (12) босатылған.
– Тек KGS...: керу құрылғысы ең шетінде.
– Дайындама тірегін (25) реттеу: Бекіткіш інітіректі (34) босатыңыз. Косымша профильді (33) (KGS...305...: косымша профиль) дайындама тесеммен немесе қорғаныш қалпакпен жанаспай барынша жақсы тірелетіндей етіп жылжытыңыз. Бекіткіш інітірекпен (34) бекітіңіз. Тек KGS...305...: белгілі келәбулену бұрыштары үшін қосымша профильді (33) алып тастау қажет болуы мүмкін. Алып тастау үшін оны 2 үшбұрышты бір-біріне қарайтындай етіп сырғытыңыз. Бул куйде қосымша профильді (33) жоғары қарай шешуге болады. Арамен кесік жасағаннан кейін қосымша профильді (33) қайта орнатып, жоғалтпау үшін бекіткіш бұрандамен бекітіңіз

Дайындаманы аралау:

- Дайындаманы «тік кесіктер жасау» өдісінде сипатталғандай аралаңыз.

9.5 Тек KGS...: ойыктарды аралау

Нускау:

Кесік тереңдігін шектегіш керу құрылғысымен бірге ойықтар жасауға мүмкіндік береді. Бүл ретте ақыратып кесу орындалмай, оның орнына дайындама тек белгілі бір тереңдікке дейін кесіледі.

Ойыктар жасаған кезде, ара төсеміне бүйірлік қысым түсірмеу аса маңызды болып табылады. Эйтпесе ара бастиегі кенет секіріп кетуі мүмкін. Ойыктар жасаған кезде керу құрылғысын пайдаланыңыз. Ара бастиегіне бүйірлік қысым түсірменіз.

Бастапкы реттеу:

– Тасымалдау күлпы (24) тартып шығарылған.
– Ара бастиегі жоғары қайырылған.
– Төңкеру түтқасы дайындаманың үстіңгі бетіне қалаулы бұрышта еңкейтілген және бұғатталған. Мәліметтерді 7.3 бөлімінен қараңыз.
– Айналмалы устел қалаулы күйде бүғатталған.
– Керу кұрылғысына арналған бекіткіш бұранда (12) босатылған.
– Керу кұрылғысы толықтай артта.

Дайындаманы аралау:

1. Кесік терендігін шектегішті (48) қалаулы кесік терендігіне орнатып, контргайкамен бекітіңіз. Кесік терендігін шектегішті (49) алға қарай итеріңіз.

2. Сактандырғыш құлыпы (26) босатып, реттелген кесік терендігін тексеру үшін ара бастиегін төмен қайырыңыз:

3. Сынақ кесік жасаңыз.

4. Кажет болса, қалаулы кесік терендігі орнатылғанша 1-ші мен 3-ші қадамдарды қайталаңыз.
5. Дайындаманы «тік кесіктер жасау» әдісінде сипатталғандай аралаңыз.

10. Техникалық қызмет және күтім көрсету

Kayin!

Техникалық қызмет көрсету және тазалау бойынша кез келген жұмыстарды еткізбес бұрын желілік ашаны суырып алыңыз немесе алмалы-салмалы аккумуляторды (32) шығарыңыз.

– Осы белімде сипатталғаннан басқа техникалық қызмет көрсету немесе жөндеу бойынша жұмыстарды тек техник мамандар өткізуі тиіс.
– Зақымдалған бөліктерді, әсіресе сақтандырғыш құрылғыларды тек түпнұсқа бөліктермен алмастырыңыз. Өндіруші тексермеген және рұқсат етпеген бөліктерден күтілмеген зақымдар пайда болуы мүмкін.
– Техникалық қызмет көрсету және тазалау бойынша жұмыстардан кейін барлық сақтандырғыш құрылғыларды қайтадан қолданысқа енгізіп тексеріңіз.

10.1 Ара төсемін ауыстыру

Күйіп қалу қаупі бар!

Аралауды аяктаған соң, ара тесемі өте ыстық болуы мүмкін. Ыстық ара тесемін суытыңыз. Ыстық ара тесемін ешкашан жанғыш сүйықтықтармен тазаламаңыз.

„Козғалыссыз түрган ара төсемінен сілу қаупі бар!

Кыспа буранданы (40) босаткан және тартқан кезде, теңселуден қорғаныш қап (5) ара төсемінің ұстінен қайырылуы тиіс. Ара төсемдерін алмастырған кезде қолған кийп жүріңіз.

1. Желілік ашаны суырып алыңыз немесе алмалы-салмалы аккумуляторды (32) шығарыңыз.
2. Ара бастиегін жоғарғы позицияға келтіріңіз.
3. Ара төсемін бүғаттау: бүғаттау түймесін (17) басып, бүғаттау түймесі тірелгенше, ара төсемін баска қолмен бұраңыз. Бүғаттау түймесін басып тұрыңыз.
4. Ара тесемінің білігіндегі қыспа бұранданы шайбамен (40) бірге ішкі алты қырлы гайка кілтінің (13) көмегімен сағат тілінің бағытымен бұрап шығарыңыз (сол жақ ирек ойма!).
5. Тенселуден корғаныш капты (5) жоғары қарай жылжытып, сол күйде устаңыз.
6. Сыртқы фланецті (41) және ара төсемін (42) абайлап ара төсемінің білігінен алып тастаңыз да, теңселуден қорғаныш қапты қайтадан жауып қойыңыз.

Kayin!

Жеңіл металл бөліктеріне әсер етуі мүмкін тазалағыш құралдарды (мысалы, шайыр қалдығын кетіру үшін) пайдаланбаңыз; кері жағдайда араның беріктігі нашарлауы мүмкін.

– Ара төсемінің білігі (45),

- Apa төсемі (42),

– Сырткы фланец (41),

-Ішкі фланец (44).

Kayin!

Ішкі фланецті дұрыс жатқызыңыз! Кері жағдайда ара бұғатталуы немесе ара тесемі босап қалуы мүмкін! Сакиналы гайка ара төсеміне, ал жалпақ жағы қозғалтқышқа қарап

түрганда, бүл ішкі фланецтің тиісінше орнатылғанын білдіреді.

1. Ішкі фланецті (44) енгізіңіз

2. Тенселуден корғаныш капты (5) жоғары қарай жылжытып, сол күйде ұстаңыз.

10.Жаңа ара төсемін орнату – айналу бағытын ескеру: сол (ашық) жағынан қарап түрғанда, ара төсеміндегі көрсеткі ара төсемінің қақпағындағы көрсеткі бағытына (43) сәйкес келуі тиіс!

Kayin!

Тек қана осы пайдалану бойынша нүсқаулықта келтірілген талаптар мен сипаттарға сай келетін ара төсемдерін пайдаланыңыз.

Тек максимальды айналу жилігі ўшін жобаланған арнайы ара төсемдерін пайдаланыңыз («Техникалық деректер» бөлімін қараңыз) – ара төсемдері жарамсыз немесе зақымдалған болса, беліктер ортадан тепкіш күштен жарылғандай лақтырылуы мумкін.

Сүрек пен ұқсас дайындамаларды өндеуге арналған ара төсемдері EN 847-1 стандартына сәйкес келуі тиіс.

Төмендегілер пайдаланылмауы тиіс:

– Жоғары шынықтырылған жылдам кескіш болаттан (HSS) жасалған ара төсемдері;

– зақымдалған ара төсемдері;

– кескіш деңгелектер.

Kayin!

– Ара төсемін тек түпнүсқа бөліктермен бірге монтаждаңыз.

– Бос редукторлық сақиналарды пайдаланбаңыз; кері жағдайда ара төсемі босап қалуы мүмкін.

– Ара төсемдерін теңсіздіксіз және сокқысыз айналатындай және жұмыс барысында босап қалмайтындай етіп монтаждау керек.

11.Теңселуден қорғаныш қапты (5) қайтадан жауып қойыңыз.

1. Сыртқы фланецті (41) ашыңыз – жалпақ жағы қозғалтқышқа қарап тұруы тиіс!

2. Кыспа буранданы шайбамен (40) бірге сағат тілінің бағытына қарсы бурап орнатыңыз (сол жақ ирек ойма!) және қолмен тартыңыз.

3. Ара төсемін бүғаттау: бүғаттау түймесін (17) басып, бүғаттау түймесі тірелгенше, ара төсемін басқа қолмен бұраңыз. Бүғаттау түймесін басып тұрыңыз.

Kayin!

– Ішкі алты қырлы гайка кілтін үзартпаңыз.
– Кыспа буранданы ішкі алты қырлы гайка кілтін сокқылау арқылы тартпаңыз.
15. Кыспа буранданы (40) ішкі алты қырлы гайка кілтімен (13) берік тартыңыз.
16. Жұмысын тексеріп шығыңыз. Бүл үшін ара бастиегін төмен қарай бұрыңыз.

– теңселуден қорғаныш қап төмен қайыру кезінде басқа бөліктерге тимей ара төсемін босатуы тиіс.

– Араны бастапқы күйге қайырған кезде, теңселуден қорғаныш қап автоматты түрде ара төсемінің үстін жабуы тиіс.

– Ара төсемін қолмен бұраңыз. Ара төсемін басқа бөліктерге тимей әр ықтимал реттеу күйіне бұрау мүмкін болуы тиіс.

10.2 Устел ендірмесін ауыстыру

Kayin!

Устел ендірмесі (9) зақымдалған жағдайда, шагын бөгде заттар устел ендірмесі мен ара тесемінің арасында қысылып, ара тесемін бүғattaуы мүмкін. Зақымдалған устел ендірмелерін дереву алмастырыңыз!

1. Устел ендірмесіндегі бұрандаларды бұрап шығарыңыз. Кажет болса, бұрандаларға қол жеткізе алу үшін айналмалы үсталді бұрап, ара бастиегін еңкейтіңіз.

2. Устел ендірмесін алып тастаңыз.

3. Жаңа үстел ендірмесін орнатыңыз.
4. Устел ендірмесіндегі бұрандаларды бұрап бекітіңіз.

10.3 Дайындама тірегін реттеу

1. Ішкі алты қырлы бұрандаларды (46) босатыңыз.
2. Дайындама тірегін (25), айналмалы устел 0° позицияда бекітілген кезде, ол ара тесеміне тура тікбурышты туратындай туралаңыз.
3. Ішкі алты қырлы бұрандаларды (46) тартыңыз.

10.4 Еңісті реттеу

Еңісті реттеуге арналған түзеткіш бұрандаларды (47) аспаптың сол және оң жағында орналасқан. KGS 305 кезінде қосымша жоғарғы ауқымда (0°) (J суретін қараңыз):

KGS 305 M: сол жак буранда = 45° солға, жоғарғы буранда = 0°, оң жак буранда = 45° оңға

Алтықырлы контграйканы босатып, алтықырлы реттеуіш бураманы сөл реттеп, алтықырлы контграйка арқылы қайта бекітіңіз. Еңісті реттеуді бурышпен тексеріңіз.

Процедураны кажетінше қайталаңыз.

10.5 Кыскыш иінтіректі реттеу

Кажет болған жағдайда ғана: егер інтіректерге (16) және (34) жеткілікті қысу қүшімен қол жеткізілмесе, інтіректерді реттеуге болады.

Интіректегі жулдызша бурандаманы бурап шығарып, інтіректі шешіңіз және оны сөл бура отырып алтықырлы бурандамаға қайта орнатыңыз. Жулдызша бурандамен қайта бурап бекітіңіз.

10.6 Курылғыны тазалау

Аралаудан пайда болған жоңқа мен шанды қылшақпен немесе шаңсорғышпен төменdegілерден кетіру керек:

– Реттеу кұрылғылары;
– Басқару элементтері;
– Козгалткыштың суыту саңылауы;
– Устел ендірмесінің астындағы бос орын;
– Кесік сызығының көрсеткіші (ара төсемін шешіп, шуберекпен неемесе жүмсақ қылқаламмен тазалаңыз.)
– Корғаныш қалпақ жүйесі

10.7 Курылғыны сақтау

Kayin!

• Сактаған кезде құрылғыны бетен адамдар пайдалануына жол бермеңіз.
• Козғалмайтын құрылғыдан ешкімнің зардап шекпейтініне көз жеткізіңіз.

Назар аударыңыз!

- Кұрылғыны қорғалмаған күйде сыртта немесе ылғалды ортада сақтауға болмайды.

10.8 Техникалық қызмет көрсету

• Аралаудан қалған жоңқаны шаңсорғышпен немесе қылқаламмен кетіріңіз.
• Желілік кабель мен желілік ашада немесе аккумуляторда зақымдардың бар-жоғын тексеріп шығыңыз, қажет болса, электрші маманға алмастыруға беріңіз.
• Барлық жылжымалы бөліктердің букіл жылжу диапазоны бойынша еркін жылжи алатынын тексеріңіз.

Пайдалану жағдайына қарай мерзімді түрде

• Барлық бұрандалы қосылымдарды тексеріңіз, қажет болса, мыктап бекітіңіз.
• Ара бастиегінің бастапқы күйге қайтару функциясын тексеріңіз (ара бастиегі серіппе

куші арқылы жоғарғы бастанқы күйге қайтуы тиіс), қажет болса, серіппені ауыстырыңыз.

- Бағыттауыш элементтерді азғантай майлаңыз.

11. Пайдалы кецестер

– ￥зын дайындамалар үшін араның сол мен оң жағында арнайы тіректерді пайдаланыңыз.
– Еңіспен кескен кезде дайындаманы ара төсемінен он жакта үстап тұрыңыз.
– Шағын кесіктер жасаған кезде қосымша тіректі пайдаланыңыз (қосымша тірек ретінде, мысалы, құрылғының тірегіне бурап бекітілетін жарамды ағаш тақтаны пайдалануға болады).
– Дөңес (керілген) тақтаны (50) аралаған кезде, сыртқа шығып түрган жағын дайындама тірегіне жатқызыңыз.
– Дайындамаларды кабыргасына койып араламаңыз, айналмалы устелге жатқызып койыңыз.

12. Керек-жарактар

Metabo немесе CAS- (Cordless Alliance System) аккумуляторлары мен керек-жарактарының тупнускасын фана пайдаланыңыз.

Тек қана осы пайдалану бойынша нүсқаулықта келтірілген талаптар мен сипаттарға сай келетін керек-жарактарды пайдаланыңыз.

А Шайыр калдығын кетіруге және металл беттерді консервациялауға арналған техникалық қызмет және күтім көрсету спрейі. 0911018691

В 44, 58 немесе 100 мм жалғағышы бар сорғыш шлангілерді жалғауға арналған сору адаптері 0910058010

С Metabo өмбебап сорғышы (каталогті караңыз)

D Астыңғы таянышы: Өмbebап машина станинасы UMS 631317000 Мобильді астыңғы таяныш KSU 251 Mobile [phone]

Астыңғы таяныш KSU 251 629005000 Астыңғы таяныш KSU 401 629006000

E Роликті таяныш: RS 420 0910053353

F Зарядтағыш құрылғылар: ASC 145 және т.б.

G Өртүрлі куаттылықтарға не аккумуляторлар. Тек қана электрлік құралыңыз үшін жарамды кернеуге не аккумуляторларды сатып алу керек. Тапс. №: 625369000 (8,0 А-сағ, LiHD) Тапс. №: 625368000 (5,5 А-сағ, LiHD) және т.б.

KS 216 M / KGS 216 M arnalıhan apa төсемдері:

H Power Cut Wood - professional apa төсемі 628009000

216 × 2,4 / 1,8 × 30 24 WZ 5° eңіс ірі сүректе ұзындығынан және көлденеңінен кесуге арналған

I Precision Cut Classic apa төсемі 628060000

216 × 2,4 / 1,8 × 30 40 WZ 5° еңіс ірі сүректе және ағаш-жаңқалы тақталарда ұзындығынан және көлденеңінен кесуге арналған

J Multi Cut Classic ara тесемі 628066000 216 × 2,4 / 1,8 × 30 60 FZ/TZ 5° еңіс қапталған материалдарда, ламинатта, пластмассада және алюминий профилінде ұзындығынан және көлденеңінен кесуге арналған

Ара төсемдері – KGS 254 М:

K Precision Cut Classic ara tœsemi 628061000 254 x 30 x 2,4/1,8 48 WZ 5° eñic irí cýrekte және ағаш-жаңқалы тақталарда ұзындығынан және көлденеңінен кесуге арналған

254 x 30 x 2,4/1,6 80 FZ/TZ 5° еңіс қапталған материалдарда, ламинатта, пластмассада және алюминий профилінде ұзындығынан және көлденеңінен кесуге арналған

ҚАЗАҚШАкк

Ара төсемдері – KGS 305 М:

M Precision Cut Classic apa төсемі 628064000

305 x 30 x 2,4/1,8 56 WZ 5° eHic

ірі сүректе және ағаш-жаңқалы тақталарда ұзындығынан және көлденеңінен кесуге арналған

N Multi Cut apa төсемі 628091000

305 x 30 x 2,8/2,0 96 FZ/TZ 5° eHic,

капталған материалдарда, ламинатта, пластмассада және алюминий профилінде ұзындығынан және көлденеңінен кесуге арналған

KGS 18 LTX BL 216 арналған ара төсемдері:

O Precision Cut Classic apa tecemi 628065000

ірі сүректе және ағаш-жаңқалы тақталарда ұзындығынан және көлденеңінен кесуге арналған

KGS 18 LTX BL 254 арналған ара төсемдері:

P "cordless cut wood - classic" apa tecemi 628690000

254x2,2/1,6x30 mm 48 WZ

ірі сүректе және ағаш-жаңқалы тақталарда ұзындығынан және көлденеңінен кесуге арналған

KGS 18 LTX BL 305 арналған ара төсемдері:

Q "cordless cut wood - classic" apa tecemi 628693000

ірі сүректе және ағаш-жаңқалы тақталарда ұзындығынан және көлденеңінен кесуге арналған

Керек-жарактардың толық тізімін www.metabo.com сайтында немесе каталогтен қараңыз.

13. Жөндеу

Kayin!

Электр құралдарын тек электрші мамандар жәндеуі тиіс!

Бузылған желілік кабельді тек Metabo қызмет көрсету орталығында сатып алуға болатын арнайы, түпнұсқа Metabo желілік кабелімен ауыстыруга рүқсат етіледі.

Metabo филиалына жәндеуді қажет ететін Metabo электрлік құралдарымен бірге барыңыз. Мекенжайлары www.metabo.com сайтында берілген.

Косалкы белшектердің тізімдерін www.metabo.com сайтында жуктеп алуға болады.

14. Коршаған ортаны Қорғау

Пайдаланылған аспаптарды, орауыштарды және керек-жарактарды қоршаған орта үшін қауіпсіз түрде кәдеге жарату және қайта өңдеу бойынша үлттық ережелерді ұстаныңыз.

Орауыш материалдарын таңбаламаңыз бойынша коммуналдық директиваларға сәйкес кәдеге жарату қажет. Косымша нусқауларды www.metabo.com веб-сайтынан «Сервис» аймағында қараңыз.

Тек ЕО елдерінде: электр құралдарын түрмыстық қоқыска тастамаңыз! Электрлік және электрондық ескі

құрылғылар және үлтық заңға түрлендіру жәніндегі 2012/19/EU өуропалық директивасына сәйкес, пайдаланылған электрлік кұралдар белек жиналып, қоршаған орта үшін қауіпсіз қайта өндеуге жіберілуі тиіс.

15. Мәселелер мен ақаулықтар

Теменdegі бөлімде өзіңіз шешуіңіз керек мәселелер мен ақаулықтар сипатталған. Егер осы бөлімде сипатталған іс-шаралар көмектеспесе, 13. «Жөндеу» бөлімін қараңыз.

Kayin!

Мәселелер мен ақаулықтармен бірге көптеген жазатайым оқигалар орын алады. Сондықтан төмендегілерге назар аударыңыз:

- Акаулықты жою бойынша әрбір әрекет алдында желілік ашаны суырып алыңыз

немесе алмалы-салмалы аккумуляторды (32) шығарыңыз,

- Ақаулықты жою бойынша әрбір әрекеттен кейін барлық сақтандырғыш құрылғыларды қайтадан қолданыска енгізіп тексеріңіз.

Кесу функциясы жок

Тасымалдау кулпы блокталған:

• Тасымалдау куппын тартып шығарыңыз.

Аралау күші тым төмен

Ара төсемі дөкір (ара төсемінің бүйірінде күйіп қалған жерлер болуы мүмкін);

Ара төсемі материал үшін жарамсыз (12.«Керек-жарактар» белімін караңыз);

Ара төсемі қифаштанған:

- Ара тесемін алмастырыңыз (10. «Техникалық қызмет көрсету» бөлімін қараңыз).

Ара Қатты дірілдейді / Ара төсемі Қалышты жұмыс істемейді

Ара төсемі қифаштанған:

- Ара төсемін алмастырыңыз (10. «Техникалық қызмет көрсету» белімін қараңыз).

Ара төсемі дұрыс монтаждалмаған:

- Ара төсемін тиісінше монтаждаңыз (10. «Техникалық қызмет көрсету» бөлімін қараңыз).

- Кажет болса, ара тесемін кажетті күйде ішкі фланецке сөл бұраңыз.

Айналмалы Устелге Кол жеткізу Киын

Айналмалы устел астында жоңка бар:

- Жоңканы кетіріңіз.

Кесік сызығының көрсеткіші әлсіз жанады Сүрекке бай ағашты пайдаланған жағдайда, бул жарықдиодтың ластануына әкелуі мүмкін.

- Бул жаfdайда линзаны шайма бензинмен тазалаңыз.

16. Техникалық деректер

4-беттегі мәліметтерге түсініктемелер.

Техникалық дамуға қарай өзгерүі мүмкін.

U = желі кернеуі / аккумулятордың кернеуі I = номиналды ток

F =мин. сақтандырғышпен қорғаныс P₁ =номиналды тұтынылатын қуат IP =қорғаныс дәрежесі

n_0 =бос жүрістегі айналу жилігі v_0 =кесу кезіндегі макс. айналу жилігі

D =ара төсемінің диаметрі (сыртқы)

d = ара төсемінің диаметрі (ішкі) b = ара төсемінің макс. тіс ені

A =өлшемдері (¥xExБ) m =салмағы

Жонка сорғыш құрылғыға қойылатын талаптар:

D_1 =сорғыш келте құбырдың жалғағыш диаметрі

D_2 =aya көлемінің мин. өткізу қабілеті D_3 =сорғыш келте құбырдағы мин. вакуум

D_4 =сорғыш келте құ жылдамдығы

Дайындаманың макс. көлденең қимасын 4- беттегі кестеден қараңыз.

Өлшеу мәндері EN 62841 стандартына сай есептеледі.

Жұмыс кезіндегі рүқсат етілген қоршаған орта температурасы:

-20°C және 50°C аралығында (0°C шамасынан төмен температурада күаттылығы шектеулі). Сақтау кезіндегі рүқсат етілген қоршаған орта температурасы: 0°C және 30°C аралығында.

Зарядтау кезіндегі ұсынылатын қоршаған орта температурасы: 0 °C және 40 °C аралығында.

\~ Айнымалы ток

--- Туракты ток

□ II корғаныс класындағы аспап

Берілген техникалық деректерде үйғарынды ауыткулар болуы мүмкін (жарамды стандарттарға сай).

Эмиссиялық көрсеткіштер Аталмыш көрсеткіштер э

құралдардың эмиссиясын анықтауға және әртүрлі электрлік құралдарды салыстыруға мүмкіндік береді. Пайдалану жағдайына қарай

электрлік күралдың немесе жұмыс күралының күйі шынайы жүктемені көтеруі немесе төмендетуі мүмкін. Жұмыстағы үзілістерді және фазапарды анықтау үшін төменірек жүктемені қамтамасыз етіңз. Сәйкесінше бейімделген бағаға сай пайдаланушы үшін қорғаныс шараларын, мысалы, үйымдастыру шараларын анықтаңыз.

Улгілі А өлшемді дыбыс деңгейі (EN 62841 стандартына сәйкес):

L_pA =дыбыстык кысым деңгейі L_WA =дыбыстык куат деңгейі

K_pA, K_WA = дэлсіздік

Корғаныш құлаққап тағыңыз!

Сатып алушыға арналған ақпарат:

Сәйкестік сертификаты: № ЕАЭС RU C-DE.HA80.B.00858/21, жарамдылық мерзімі: 27.09.2021 ж. - 26.09.2026 ж., «Ивановский Фонд Сертификации» ЖШК, «ИВАНОВО СЕРТИФИКАТ» енімдерді сертификаттау органы берген; Мекенжайы (занды және нақты): 153032, Реєй Федерациясы, Ивановская обл., Иваново қ., Станкостроитель көшесі, №1 үй; тел. [phone]; E-mail: [e-mail]; Аккредитация аттестаты № RA.RU.11БЛ08, 24.03.16 ж.

Өндіруші ел: Қытай

Өндіруші: "Metabowerke GmbH", Metaboallee 1, D-72622 Nuertingen, Германия

Ресейге импорттаушы: ЖШК «Метабо Евразия» Ресей, 127273, Мэскеу, Березовая аллея көшесі, 5 а уй, 7-құрылыс, 106-кеңсе тел.: [phone]

Өндірілген жылы құралдың ақпараттық тақтайшасында аа/жжжж пішімінде көрсетілген|

Өнімнің жарамдылық мерзімі 7 жылды күрайды. Өндірілген күннен кейін 5 жыл сақтауда түрған жағдайда алдын ала тексерместен пайдалану ұсынылмайды (өндірілген күнін жапсырмадан қараңыз).

v_0 =макс. тилүү ылдамдығы

b = кесүү дискининин тишинин макс. жазылығы

A = чен-өлчөмү (УхТхБ)

m =салмагы
