KASUTUSJUHEND KGS 305 M METABO
et Algupärane kasutusjuhend 152
It Originali instrukcija 159
"Ükumpen üjpuuhu" UMC
O^nu^nu^nu^nu^n , 127273, U^nu^nu^nu^n , . F^nu^nu^nu^nu^n u^nu^nu^n ,
21.8bfbthy
mmli 5 a, chli.-li 7, qpwnublijwlj 106
htn.' +7 495 980 78 41
U.pnuuqpufmi mufmp[h]p dmδhquppmd k qnpδ[h]h ymhmfiml[h]dμw ww/pppp dλwγωμηi];
^1 ^2 ^3 ^4 ^5 ^6 ^7 ^8 ^9 ^10 ^11 ^12 ^13 ^14 ^15 ^16 ^17 ^18 ^19 ^20 ^21 ^22 ^23 ^24 ^25 ^26 ^27 ^28 ^29 ^30 ^31 ^32 ^33 ^34 ^35 ^36 ^37 ^38 ^39 ^40 ^41 ^42 ^43 ^44 ^45 ^46 ^47 ^48 ^49 ^50 ^51 ^52 ^53 ^54 ^55 ^56 ^57 ^58 ^59 ^60 ^61 ^62 ^63 ^64 ^65 ^66 ^67 ^68 ^69 ^70 ^71 ^72 ^73 ^74 ^75 ^76 ^77 ^78 ^79 ^80 ^81 ^82 ^83 ^84 ^85 ^86 ^87 ^88 ^89 ^90 ^91 ^92 ^93 ^94 ^95 ^96 ^97 ^98 ^99 ^100

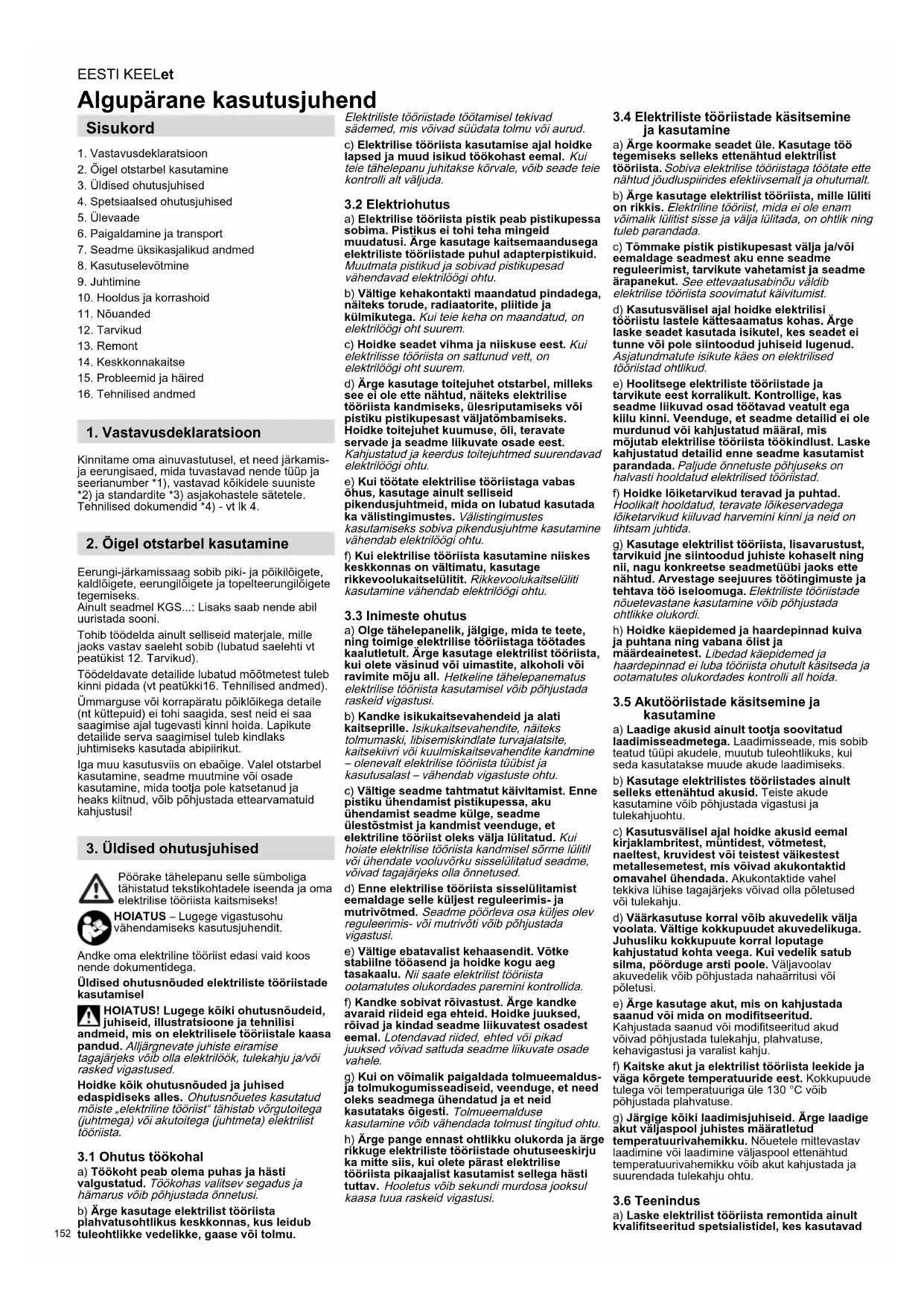

Algupärane kasutusjuhend
Sisukord
- Vastavusdeklaratsioon
- Öigel otstarbel kasutamine
- Üldised ohutusjuhised
- Spetsiaalsed ohutusjuhised
- Ülevaade
- Paigaldamine ja transport
- Seadme üksikasjalikud andmed
- Kasutuselevõtmine
- Juhtimine
- Hooldus ja korrashoid
- Nōuanded
- Tarvikud
- Remont
- Keskkonnakaitse
- Probleemid ja häired
- Tehnilised andmed
1. Vastavusdeklaratsioon
Kinnitame oma ainuvastutusel, et need järkamis- ja eerungisaed, mida tuvastavad nende tüüp ja seerianumber *1), vastavad köikidele suuniste *2) ja standardite *3) asjakohastele sätetele. Tehnilised dokumendid *4) - vt lk 4.
2. Öigel otstarbel kasutamine
Eerungi-järkamissaag sobib piki- ja põikilõigete, kaldlõigete, eerungilõigete ja topelteerungilõigete tegemiseks.
Ainult seadmel KGS...: Lisaks saab nende abil uuristada sooni.
Tohib töödelda ainult selliseid materjale, mille jaoks vastav saeleht sobib (lubatud saelehti vt peatükist 12. Tarvikud).
Töödeldavate detailide lubatud möötmetest tuleb kinni pidada (vt peatükki16. Tehnilised andmed).
Ümmarguse või korrapäratu põiklöikega detaile (nt küttepuid) ei tohi saagida, sest neid ei saa saagimise ajal tugevasti kinni hoida. Lapikute detailide serva saagimisel tuleb kindlaks juhtimiseks kasutada abipiirikut.
Iga muu kasutusviis on ebaõige. Valel otstarbel kasutamine, seadme muutmine või osade kasutamine, mida tootja pole katsetanud ja heaks kiitnud, võib põhjustada ettearvamatuid kahjustusi!
3. Üldised ohutusjuhised
Pöörake tähelepanu selle sümboliga tähistatud tekstikohtadele iseenda ja oma elektrilise tööriista kaitsmiseks!
HOIATUS – Lugege vigastusohu vähendamiseks kasutusjuhendit.
Andke oma elektriline tööriist edasi vaid koos nende dokumentidega.
Üldised ohutusnõuded elektriliste tööriistade kasutamisel
HOIATUS! Lugege köiki ohutusnõudeid, juhiseid, illustratsioone ja tehnilisi andmeid, mis on elektrilisele tööriistale kaasa pandud. Alljärgnevate juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.
Hoidke kõik ohutusnõuded ja juhised edaspidiseks alles. Ohutusnõuetes kasutatud mõiste „elektriline tööriist“ tähistab võrgutoitega (juhtmega) või akutoitega (juhtmeta) elektrilist tööriista.
3.1 Ohutus töökohal
a) Töökoht peab olema puhas ja hästi valgustatud. Töökohas valitsev segadus ja hämarus vöib pöhjustada önnetusi.
b) Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu.
Elektriliste tööriistade töötamisel tekivad sädemed, mis võivad süüdata tolmu või aurud.
c) Elektrilise tööriista kasutamise ajal hoidke lapsed ja muud isikud töökohast eemal. Kui teie tähelepanu juhitakse kõrvale, võib seade teie kontrolli alt väljuda.
3.2 Elektriohutus
a) Elektrilise tööriista pistik peab pistikupessa sobima. Pistikus ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.
b) Vältige kehakontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kui teie keha on maandatud, on elektrilöögi oht suurem.
c) Hoidke seadet vihma ja niiskuse eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem.
d) Ärge kasutage toitejuhet otstarbel, milleks see ei ole ette nähtud, näiteks elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmbamiseks. Hoidke toitejuhet kuumuse, öli, teravate servade ja seadme liikuvate osade eest. Kahjustatud ja keerdus toitejuhtmed suurendavad elektrilöögi ohtu.
e) Kui töötate elektrilise tööriistaga vabas öhus, kasutage ainult selliseid pikendusjuhtmeid, mida on lubatud kasutada ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu.
f) Kui elektrilise töörlista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilögi ohtu.
3.3 Inimeste ohutus
a) Olge tähelepanelik, jälgige, mida te teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus elektrilise tööriista kasutamisel võib põhjustada raskeid vigastusi.
b) Kandke isikukaitsevahendeid ja alati kaitseprille. Isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kandmine – olenevalt elektrilise tööriista tüübist ja kasutusalast – vähendab vigastuste ohtu.
c) Vältige seadme tahtmatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestöstmist ja kandmist veenduge, et elektriline tööriist oleks välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sörme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla önnetused.
d) Enne elektrilise tööriista sisselülitamist eemaldage selle küljest reguleerimis- ja mutrivötmed. Seadme pöörleva osa küljes olev reguleerimis- vöi mutrivöti vöib pöhjustada vigastusi.
e) Vältige ebatavalist kehaasendit. Vötke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida.
f) Kandke sobivat rõivastust. Ärge kandke avaraid riideid ega ehteid. Hoidke juuksed, rõivad ja kindad seadme liikuvatest osadest eemal. Lotendavad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele.
g) Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need oleks seadmega ühendatud ja et neid kasutataks õigesti. Tolmueemalduse kasutamine võib vähendada tolmust tingitud ohtu.
h) Ärge pange ennast ohtlikku olukorda ja ärge rikkuge elektriliste tööriistade ohutuseeskirju ka mitte siis, kui olete pärast elektrilise tööriista pikaajalist kasutamist sellega hästi tuttav. Hooletus vöib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.
3.4 Elektriliste tööriistade käsitsemine ja kasutamine
a) Ärge koormake seadet üle. Kasutage töö tegemiseks selleks ettenähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ette nähtud jõudluspiirides efektiivsemalt ja ohutumalt.
b) Ärge kasutage elektrilist tööriista, mille lüliti on rikkis. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada.
c) Tömmake pistik pistikupesast välja ja/või eemaldage seadmest aku enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käiviturnist.
d) Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas. Ärge laske seadet kasutada isikutel, kes seadet ei tunne või pole siintoodud juhiseid lugenud. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud.
e) Hoolitsege elektrilliste tööriistade ja tarvikute eest korralikult. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiilu kinni. Veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab elektrilise tööriista töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude önnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad.
f) Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiiluvad harvemini kinni ja neid on lihtsam juhtida.
g) Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne siintoodud juhiste kohaselt ning nii, nagu konkreetse seadmetüübi jaoks ette nähtud. Arvestage seejuures töötingimuste ja tehtava töö iseloomuga. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi.
h) Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana ölist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.
3.5 Akutööriistade käsitsemine ja kasutamine
a) Laadige akusid ainult tootja soovitatud laadimisseadmetega. Laadimisseade, mis sobib teatud tüüpi akudele, muutub tuleohtlikuks, kui seda kasutatakse muude akude laadimiseks.
b) Kasutage elektrilistes töörilistades ainult selleks ettenähtud akusid. Teiste akude kasutamine võib põhjustada vigastusi ja tulekahjuohtu.
c) Kasutusvälisel ajal hoidke akusid eemal kirjaklambritest, müntidest, vötmetest, naeltest, kruvidest või teistest väikestest metallesemetest, mis võivad akukontaktid omavahel ühendada. Akukontaktide vahel tekkiva lühise tagajärjeks võivad olla põletused või tulekahju.
d) Väärkasutuse korral võib akuvedelik välja voolata. Vältige kokkupuudet akuvedelikuga. Juhusliku kokkupuute korral loputage kahjustatud kohta veega. Kui vedelik satub silma, põörduge arsti poole. Väljavoolav akuvedelik võib põhjustada nahaärritusi või põletusi.
d) Väärkasutuse korral võib akuvedelik välja voolata. Vältige kokkupuudet akuvedelikuga. Juhusliku kokkupuute korral loputage kahjustatud kohta veega. Kui vedelik satub silma, põörduge arsti poole. Väljavoolav akuvedelik võib põhjustada nahaärritusi või põletusi.
e) Ärge kasutage akut, mis on kahjustada saanud või mida on modifitseeritud. Kahjustada saanud või modifitseeritud akud võivad põhjustada tulekahju, plahvatuse, kehavigastusi ja varalist kahju.
f) Kaitske akut ja elektrilist tööriista leekide ja väga kõrgete temperatuuride eest. Kokkupuude tulega või temperatuuriga üle 130 °C võib põhjustada plahvatuse.
g) Järgige kõiki laadimisjuhiseid. Ärge laadige akut väljaspool juhistes määratletud temperatuurivahemikku. Nõuetele mittevastav laadimine või laadimine väljaspool ettenähtud temperatuurivahemikku võib akut kahjustada ja suurendada tulekahju ohtu.
3.6 Teenindus
a) Laske elektrilist tööriista remontida ainult kvalifitseeritud spetsialistidel, kes kasutavad
originaalvaruosi. Nii tagate elektrilise tööriista püsiva ohutuse.
b) Ärge kunagi hooldage kahjustada saanud akusid. Akusid võivad käidelda vaid tootja esindajad või volitatud hooldekeskuse töötajad.
3.7 Üldised ohutusjuhised
- Käesolev kasutusjuhend on ette nähtud isikutele, kellel on tehnilised põhiteadmised siin kirjeldatud seadmete kohta. Kui teil puudub kogemus selliste seadmete kohta, paluge esmalt abi kogenud isikutelt.
- Tootja ei vastuta kehavigastuste ja varakahju eest, mis on tingitud toote mitteasjakohasest käsitsemisest.
Käesolevas kasutusjuhendis on teave tähistatud allpool esitatud viisil:
Oht!
Hoiatus kehavigastuste või keskkonnakahju eest.
Elektrilöögi oht!
Hoiatus elektriga seotud kehavigastuste eest.
Kinnijäämise oht!
Hoiatus kehaosade või riietusesemete kinnijäämisel tekkivate kehavigastuste eest.
Tähelepanu!
Hoiatus varakahju eest.
Märkus.
Lisateave.
4. Spetsiaalsed ohutusjuhised
a) Eerungi-järkamissaed on ette nähtud puidu või puidulaadsete toodete saagimiseks; neid ei tohi kasutada selliste raudmaterjalide nagu varraste, lattide, kruvide jne löikamiseks. Abrasiivtolm põhjustab liikuvate osade, näiteks alumise kaitsekatte ummistamist. Lõikesädemed võivad süüdata alumise kaitsekatte, sisestusplaadi ja muud plastdetailid.
b) Kinnitage töödeldav detail võimaluse korral pihtidega. Kui hoiate detaili kinni käega, siis peate kätt alati hoidma saelehe igast küljest vähemalt 100 mm kaugusel. Ärge kasutage saagi detailide lõikamiseks, mis on kinnitamiseks või käega kinnihoidmiseks liiga väikesed. Kui hoiate kätt saelehele liiga lähedal, tekib suur vigastusoht, sest käsi võib saelehte puudutada.
c) Töödeldav detail peab olema liikumatu ja kas kinnitatud või laua vastu surutud. Årge lükake saetavat detaili saelehe poole ja ärge saagige seda „vaba käega“. Lahtised või liikuvad saetavad detailid võivad suure kiirusega eemale paiskuda ja põhjustada vigastusi.
d) Ainult KGS-i puhul...: Lükake saag läbi saetava detaili. Vältige sae tömbamist läbi saetava detaili. Löikamiseks tõstke saepea üles ja tömmake see ilma lõikamata üle saetava detaili. Seejärel lülitage mootor sisse, pöörake saepea alla ja suruge saag läbi saetava detaili. Tõmbamisega lõike puhul tekib oht, et saeleht tõuseb saetava detaili juures üles ja saelehe koost paiskub suure hooga kasutaja poole.
e) Ärge pange kätt kunagi üle ettenähtud lõikejoone, ei eest-ega tagantpoolt. Saetava detaili toetamine „ristatud kätega“, st saetava detaili vasaku käega kinnihoidmine saelehe kõrvalt paremalt või vastupidi on väga ohtlik.
f) Ärge pange pöörleva saeketta korral kätt piiriku taha. Ärge pange kätt pöörlevale saekettale kunagi 100 mm ohutuskaugusest lähemale (kehtib saeketteast mölemal pool, näiteks puldujäätmete eemaldamisel). Pöörleva saeketta lähedus teie käele ei pruugi olla tuvastatav ja võite saada raskeid vigastusi.
g) Kontrollige saetavat detaili enne lõikamist. Kui saetav detail on paindunud või kõverdunud, kinnitage see väljapoole kumerdunud küljega vastu piirikut. Hoolitsege alati selle eest, et piki lõikejoont ei ole saetava detaili, piiriku ja laua vahel pilu. Paindunud või kõverdunud saetavad detailid võivad põörduda või nihkuda ning põhjustada põörleva saeketta kinnijäämist saagimise ajal. Saetavas detailis ei tohi olla naelu ega võõrkehi.
h) Kasutage saagi vaid siis, kui laual ei ole tööriistu, puidujäätmeid jne; laual tohib olla ainult saetav detail. Väikesed jäätmed, lahtised puidutükid ega muud esemed, mis võivad pöörleva saekettaga kokku puutuda, ei tohi suure kiirusega eemale paiskuda.
i) Saagige korraga ainult üht detaili. Mitmekordselt virnastatud detaile ei saa nõuetekohaselt kinnitada või kinni hoida ja võivad saagimise ajal põhjustada saeketta kinnikiilumist või libisemist.
j) Hoolitsege selle eest, et eerungi-järkamissaag asub enne kasutuselevõttu tasasel, tugeval tööpinnal. Tasane ja tugev tööpind vähendab eerungi-järkamissae ebastabiilseks muutumise ohtu.
k) Möelge oma töö hästi läbi. Hoolitsege saeketta kalde või eerunginurga iga muutmise ajal selle eest, et reguleeritav piirik oleks õigesti reguleeritud ja saetav detail toetatud ilma, et see puudutaks saeketast või kaitsekatet. Ilma masinat sisse lülitamata ja ilma töödeldavat detaili lauale panemata simuleerige saeketta täielikku lõikamisprotseduuri, et veenduda, et see ei tekita saagimisel takistusi ega piirikusse sisselõikamise ohtu.
1) Hoolitsege lauakattest pikemate või laiemate detailide puhul sobiva toetuspinna eest näiteks lauapikenduste või saepukkide kujul. Eerungi-järkamissae lauast pikemad või laiemad saetavad detailid võivad kaldu vajuda, kui nad ei ole tugevasti toetatud. Kui aralõigatud puutükk või saetud detail vajub kaldu, võib see alumise kaitsekatte üles tõsta ja põörlevalt saekettalt kontrollimatult eemale paiskuda.
m) Ärge kasutage lauapikenduse või lisatugede asemel muude inimeste abi. Saetava detaili ebastabiilne toetamine võib põhjustada saeketta kinnikiilumist. Saetav detail võib lõikamise ajal ka paigast nihkuda ja abilise tömmata pöörleva saeketta vastu.
n) Ärasaetud detaili ei tohi suruda pöörleva saeketta vastu. Kui näiteks pikipiirikute kasutamisel on vähe ruumi, võib ärasaetud tükk kiiluda saeketta vastu kinni ja ketas selle suure jõuga eemale paisata.
o) Kasutage alati pihte või sobivat seadist, et ümarmaterjale, näiteks vardaid või torusid nõuetekohaselt toestada. Vardad kipuvad lõikamisel ära veerema, mille puhul saeketas võib „kinni kiiluda” ja saetav detail koos teie käega saeketta vastu tõmbuda.
p) Enne töödeldava detaili lõikamist laske saekettal saavutada täispöörded. See vähendab saetava detaili eemalepaiskumise ohtu.
q) Kui saetav detail on kinni kiilunud või saeketas blokeeritud, lülitage eerungijärkamissaag välja. Oodake, kuni kölk liikuvad osad on seiskunud ning tömmake toitepistik pistikupesast välja ja/või võtke aku seadmest välja. Seejärel eemaldage kinnijäänud materjal. Kui saete sellise kinnijäämise puhul edasi, võite kaotada kontrolli eerungijärkamissae üle või seda kahjustada.
r) Vabastage pärast lõpetatud lõiget lüliiti, hoidke saepea all ja oodake enne saetud tüki eemaldamist ära saeketta seiskumine. Käe panek väljuva saeketta lähedale on väga ohtlik.
s) Ainult seadmetel KGS 254 M, KGS 305 M, KGS 18 LTX BL 216, KGS 18 LTX BL 254, KGS 18 LTX BL 305: Hoidke käepidemest tugevasti kinni, kui teete mittetäleliku saelõike või kui vabastate lüliti enne, kui saepea on jõudnud alumisse asendisse. Sae pidurdustoime töttu võib saepea tõukeliselt allapoole tömbuda, mis põhjustab vigastusohtu.
4.1 Üldised ohutusjuhised
- Järgige vastavates peatükkides toodud olulisi ohutusjuhiseid.
- Järgige ka öigusnorme ja töökaitse-eeskirju.
Üldised ohud!
• Võtke arvesse ümbritseva keskkonna tingimusi.
- Kasutage pikkade saetavate detailide korral sobivaid detailialuseid.
- Seda seadet tohivad kasutusele võtta ja kasutada ainult isikud, kes tunnevad seda tüüpi seadmeid ja on alati teadlikud selle kasutamisel
esinevatest ohtudest.
Alla 18-aastased isikud tohivad seda seadet kasutada ainult kutseõppe raames ja instruktori järelevalve all.
- Hoidke kõrvalised isikud, eelkõige lapsed ohupiirkonnast eemal. Ärge laske seadme töötamise ajal kõrvalistel isikutel puudutada seadet või võrgukaablit.
• Vältige saehammaste ülekuumenemist.
• Vältige plasti saagimisel plasti sulamist.
- Ärge võtke seda seadet kasutusele, kui kaitsseseadised pole paigaldatud.
- Hoiduge saekettast alati piisavale kaugusele. Vajaduse korral kasutage sobivaid etteandevahendeid. Holduge saekettast alati piisavale kaugusele.
- Oodake enne saetava detaili tükkide, pidujäätmete jne tööpiirkonnast eemaldamist, kuni saeketas on seiskunud.
- Saagige ainult selliste möötmetega detaile, mida saab saagimisel ohutult kinni hoida.
- Kasutage saetava detaili kinnitamiseks kinnitusseadist või kruustange. Nende abil saab detaili hoida tugevamini kinni kui käega.
- Ärge pidurdage väljuvat saeketast külgsurve teel.
- Enne mis tahes seadistus-, korrashoiu- või remonditööd lahutage toitepistik pistikupesast või eemaldage äravõetav aku.
- Kui seadet pole kavas mõnda aega kasutada, lahutage toitepistik pistikupesast või eemaldage äravõetav aku.
Lõikeoht ka paigalseisva lõiketööriista
- Kandke lõiketööriista vahetamise ajal kindaid.
- Hoidke saekettaid alles niimoodi, et keegi ei saaks nende töttu vigastada.
oht saepea tagasilöögi töttu (saeketas aetavasse detaili kinni ja saepea töuseb lt üles)!
- Valige saetava detaili jaoks sobiv saeketas.
- Hoidke käepidemest tugevasti kinni. Hetkel, kui saeketas tungib saetavasse detaili, on tagasilöögioht köige suurem.
- Saagige ōhukesi või ōhukeseseinalisi detaile peenehambuliste saeketastega.
- Kasutage alati teravaid saekettaid. Vahetage nürid saekettad kohe välja. Esineb suur tagasilöögioht, kui nüri saehammas tungib saetava detaili pinda.
- Ärge asetage saetavaid detaile serva peale.
- Kahtluse korral kontrollige, ega saetavas detailis ei ole võõrkehi (näiteks naelu või kruvisid).
- Ärge kunagi saagige mitut detaili üheaegselt - ka mitte mitmest üksikdetailist koosnevat kimpu. Tekib vigastusoht, kui üksikud detailid haakuvad kontrollimatult saekettaga.
- Ainult seadmel KGS...: Vältige soonte tegemisel külgsurvet saekettale – kasutage kinnitusseadist.
Kinnijäämise oht!
- Hoolitsege selle eest, et seadme kasutamise ajal ei jää kehaosad ega riietusesemed pöörlevate konstruktsiooniosade vahele ja neid ei tömmata seadmesse (ärge kandke lipse, ärge kasutage kindaid, ärge kandke pikkade varrukatega röivaid; pikad juuksed katke tingimata juuksevõrguga).
- Ärge saagige kunagi detaile, mille küljes on trossid, nöörid, rihmad, kaablid või traadid või mis sisaldavad selliseid materjale.
Oht ebapiisava isikukaitsevarustuse
tõttu!
• Kandke kuulmiskaitset.
EESTI KEELet
• Kandke kuukaitseprille.
• Kandke tolmumaski.
• Kandke sobivaid tööriideid.
• Kandke libisemist takistavaid jalatseid.
- Kandke saeketaste ja karedate detailide käsitsemisel kindaid. Kandke saekettaid konteineris.
- Töötage ainult tolmu väljatömbeseadmega. Tolmu väljatömbeseade peab vastama peatükis 16. nimetatud väärtustele.
- Osalesed, mis selle masinaga töötamisel tekivad, vöivad sisaldada aineld, mis vöivad tekitada vähki, allergilisi reaktsioone, hingamisteede haigusi, sünnidefekte vöi muid reproduktiivkahjustusi. Möned näited nendest ainetest on: plii (plisisaldusega värvide puhul), puidutöötlemise ained (kromaat, puidukaitsevahendid), möningaid puiduliigid (tamme vöi pöögi tolm).
- Risk sõltub sellest, kui kaua kasutaja või läheduses viibivad isikud kahjuliku tolmuga kokku puutuvad.
- Ärge laske tolmuosakestel kehasse siseneda.
- Selleks, et kokkupuudet nende ainetega vähendada: hoolitsege töökoha hea öhutuse eest ning kandke sobilikku kaitsevarustust, nt respiraatoreid, mis on väimelised mikroskoopiliselt väikeseid osakesi filtreerima.
- Järgige vastava materjali, personali, rakendusviisi ja kasutuskoha kohta kehtivaid suuniseid (nt töökaitse eeskirju, jäätmekäitlust).
- Püüdke tekkivad osakesed tekkimiskohas kinni, vältige nende ladestumist ümbritsevas keskkonnas.
- Kasutage seadme komplekti kuuluvat tolmukogumis- ja tolmueemaldusseadet. Seeläbi satub vähem osakesi kontrollimatult keskkonda.
- Vähendage tolmuga kokkupuudet järgnevatel viisidel:
– ärge suunake väljuvaid osakesi ning masina väljutusõhku enese või läheduses asuvate inimeste või ladestunud tolmu suunas,
- kasutage tolmuimemissüsteemi ja/või õhupuhastit,
– õhutage töökohta hästi ja hoidke tolmuimejaga puhtana. Pühkimine või puhumine keerutab tolmu üles.
– Puhastage kaitseriietust tolmuimemise või pesemise teel. Ärge kasutage puhastamiseks puhurit, kloppimist ega harjamist.
Seadme tehniline muutmine või osade amine, mida tootja pole katsetanud ja kiitnud, on ohtlik
- Paigaldage see seade täpselt käesoleva juhendi kohaselt.
- Kasutage ainult seadme tootja poolt heakskiidetud varuosi. See kehtib eelkõige alljärgnevate osade kohta:
– saekettad (tellimisnumbreid vt peatükist 12. Tarvikud); - ohutusseadised;
- Lõikejoone näidik
- Ärge muutke varuosade konstruktsiooni.
- Arvestage, et saekettal näidatud maksimaalne pöörlemissagedus peab olema vähemalt nii suur nagu sael nimetatud pöörlemissagedus.
Oht seadme kahjustuse töttu!
- Kontrollige enne sae iga kasutuskorda, ega sellel pole kahjustusi. Enne seadme kasutamise jätkamist tuleb hoolikalt veenduda, et ohutusseadised, kaitsevahendid või veidi kahjustatud osad töötavad laitmatult ja õigel otstarbel. Veenduge, et seadme liikuvad osad töötavad laitmatult ja ei kiilu kinni. Seadme köik osad peavad olemä õigesti paigaldatud ja vastama köigile tingimustele, et tagada seadme häireteta töötamine.
- Ärge kasutage kahjustatud või deformeerunud saekettaid.
Oht müra töttu!
• Kandke kuulmiskaitset.
Oht kinnijäävate detailide või tükkide töttu!
- lülitage seade välja;
- lahutage toitepistik pistikupesast või eemaldage äravõetav aku;
- kandke kaitsekindaid;
- eemaldage kinnijäänud tükk sobiva tööriistaga.
4.2 Akumasinate spetsiaalsed ohutusnõuded:
Eemaldage enne igasugust seadistust. ümbervarustamist, hooldust või puhastamist aku masinast.
Kaitske akusid niiskuse eest!
Ärge laske akudel tulega kokku puutuda!
Ärge kasutage vigaseid ega deformeerunud akusid!
Ärge avage akusid! Ärge puudutage akukontakte ega ajage neid lühisesse!
Vigastest liitiumioonakudest võib välja voolata kergelt happelist, tuleohtlikku vedelikku!
Kui akuvedelikku välja voolab ning see nahaga kokku puutub, siis loputage see koheselt ohtra veega maha. Kui akuvedelik
teie silmadesse satub, siis loputage neid puhta veega ning pöörduge viivitamatult arsti poole!
Eemaldage rikkis masina korral aku masinast.
Liitiumioonakude transport:
Liitiumioonakude tarnimine allub ohtlike kaupade regulatsioonile (UN 3480 ja UN 3481). Tehke liitiumioonakude tarnimisel selgeks hetkel kehtivad eeskirjad. Küsige vajadusel teavet oma transpordiettevõttest. Sertifitseeritud pakendid on Metabo poolt saadaval.
Tarnige akusid vaid siis, kui korpus on kahjustamata ning vedelikku välja ei leki. Tarnimiseks eemaldage aku masinast. Kindlustage kontaktid lühiste vastu (nt isoleerige teibiga).
4.3 Seadmel toodud hoiatussümbolid (mudelist söltuvad)
Lugege kasutusjuhendit.
Ärge puudutage saeketast.
Ohupiirkond Hoidke sõrmed, käed ja käevarred sellest piirkonnast võimalikult eemal.
Kandke kaitseprille ja kuulmiskaitset.
Ärge kasutage seadet niiskes või märjas keskkonnas.
TÄHELEPANU! Ärge vaadake põlevasse valgustisse.
4.4 Ohutusseadised Pendelkaitsekate (5)
Pendelkaitsekate kaitseb saeketta ja õhkutõusnud laastude kogemata puudutamise eest.
Turvalukustus (26)
Masina saab sisse lülitada vaid siis, kui turvalukustust (vasakul või paremal) on vajutatud.
Saetava detaili piirik takistab detaili liikumist saagimise ajal. Saetava detaili piirik peab seadme kasutamise ajal olema alati paigaldatud.
Hoolitsege selle eest, et lisaprofiil (33) oleks õigesti reguleeritud ja et töödeldav detail toetuks võimalikult hästi ilma saeketta või kaitsekattega kokku puutumata. Tõkestage detail kinnitushoovaga (34).
Ilma masinat sisse lülitamata ja ilma töödeldavat detaili lauale panemata simuleerige saeketta täielikku löikamisprotseduuri veendumaks, et see ei tekita saagimisel takistusi ega lisaprofiili (33) sisselöikamise ohtu.
Valesti reguleeritud lisaprofiil (33) võib kaldlõigete ja topelteerungilõigete puhul saekettaga kokku puutuda ja seetõttu põhjustada raskeid vigastusi.
Saetava detaili piiriku juures paiknev lisaprofil (33) tuleb kaldlõigete jaoks pärast kinnitushoova (34) vabastamist paigast nihutada.
Ainult seadmel KGS...305...(vt joon. A): sellel masinal on vasakul ja paremal lisaprofiil (33). Teatud konkreetsete lõigete puhul võib olla vajalik lisaprofiili (33) eemaldamine. Eemaldamiseks nihutage seadet nii, et kaks kolmnurka paiknevad teineteise vastas. Selles asendis saab lisaprofiili ülespoole (33) ära võtta. Pärast saelõiget paigaldage uuesti lisaprofiil (33), et see ei läheks kaduma.
5. Ülevaade
Vaata Ik 2.
Joonised kehtivad näitlikult köigile seadmetele. Teie seadme varustus vöib seetöttu joonistest körvale kalduda.
1 Laastukoti sulgur
2 Laastukott
3 Laastueemaldusotsak
4 Statiivi kinnitusklamber
5 Pendelkaitsekate
6 Pikipiirik
7 Laud
8 Pöördlaud
9 Lauamoodul
10 Pöördlaua kinnituskäepide
11 Fikseerimisasendite pörklink pöördlauale*
12 Tõmbeseadme kinnituskruvi*
13 Sisekuuskantvõti / sisekuuskantvõtmete komplekt
14 Saetava detaili kinnitusseade
15 Laualaiendus
16 Laualaienduse lukustushoob
17 Saeketta fiksaator
18 Sae käepide
19 Lõikejoone näidik
20 Kandekäepide/kandekäepidemed*
21 Kaabli kerimiskonks*
22 Kalde reguleerimise kinnitushoob
23 Lukustusnupp (kaldenurga suurendamiseks +/- 2°)
24 Transportimisfiksaator
28 Lõikejoone näidiku lüliti
29 Akuvabastusnupp
30 Mahtuvuse näidiku nupp *
31 Mahtuvuse ja signaali näidik *
32 Aku*
* sõltub mudelist ja varustusest
6. Paigaldamine ja transport
KS 216 M: kalde reguleerimise (22) kinnitushoova paigaldamine (vt lk 2, joonis paremal üleval)
- Pöörake pöördlaud (8) asendisse 0°.
- Keerake kuuskantpoldilt kinnituskruvi ära.
-
Asetage kinnitushoob (22) kuuskantpoldile ja keerake päripäeva kinni.
-
Tömmake kinnitushoob (22) ära ja asetage see ligikaudu horisontaalses asendis uuesti kuuskantpoldile ning keerake kinnituskruvi kinni.
Vajaduse korral paigaldage (20) kandekäepide (oleneb mudelist)
- Kinnitage kandekäepide (20) pildil näidatud viisil kruvidega.
Vajaduse korral paigaldage (15) laualaiendus (oleneb mudelist)
- Võtke vasak ja parem laualaiendus transpordipakendist välja.
- Paigaldage laualaiendus koos ülesklapitud pikipiirikuga (6) paremaleküljele. Võtke arvesse öiget poolt, sest külgede äravahetamisel võib eemaldamine olla raske.
- Vajutage nupp (35) sisse ja lükake laualaienduste (15) juhtsiinid täielikult pesadesse. Nupp (35) fikseerub ja laualaiendused on paigaldatud.
- Reguleerige välja laua soovitud laius ja kinnitage laualaiendused lukustushoovaga (16).
- Eriti pikkade detailide toetamiseks võib mõlemad külgmised laualaiendused (15) ära võtta ja kokku panna (vt joon. B), et neid saaks ruumis vabalt paigutada. Pärast kasutamist paigaldage see uuesti masinale.
Märkus.
Laualaienduse eemaldamiseks (vt joon. B): tömmake kuni piirikuni välja nii, et pea (4) saab tagaküljel olevast avast sisse suruda (nt sisekuuskantvõtmega). Tömmake laualaiendus täiesti välja.
Ainult seadmel KGS...: tömbeseade 305: Tömmake vajaduse korral statiivi kinnitusklamber
- Keerake lahti kaks kuuskantkruvi, millega statiivi klamber (4) on kinnitatud alumise külje külge.
- Tömmake statiivi kinnitusklamber (4) välja nii kaugele kui võimalik ja kinnitage see, pingutades kahte kuuskankruvi.
Tähelepanu!
Ärge transportige saagi statiivil (4).
Paigaldamine
Ohutuks kasutamiseks tuleb seade kinnitada stabiilsele alusele.
– Aluseks võib olla kas sobiv järkamissae alusraam või kinnitatud tööplaat või tööpink.
– Seade peab ka suuremate detailide saagimisel püsima kindlalt.
- Suured detailid tuleb täiendavalt toetada sobivate tarvikutega.
Märkus.
Mobiilseks kasutamiseks võib seadme kruvidega kinnitada vineer- või tisleriplaadile (500 mm × 500 mm, paksu vähemalt 19 mm). Kasutamiseks tuleb plaat pitskruviga tööpingi külge kinnitada.
- Kinnitage seade kruvidega aluse külge.
- Transportimisfiksaator (24): suruge saepead veidi alla ja hoidke kinni. Tömmake transportimisfiksaator (24) välja.
- Pöörake saepea aeglaselt üles.
Transportimine
- Pöörake saepea alla ja suruge transportimisfiksaator (24) sisse.
- Ainult seadmel KGS....: Lukustage tömbeseade kinnituskruviga (12) eesmisse asendisse.
- Pöörake pöördlaud (8) optimaalselt 45° paremale.
Tähelepanu!
Ärge transportige saagi statiivist kinni hoides.
Ärge transportige saagi statiivil (4).
4. Töstke seade üles kandekäepidemetest (20) (varustusest sõltuvalt) ja kandke kaasas.
Teine võimalus: lükake mõlemad laualaiendused (15) täiesti sisse ja kinnitage (16)
lukustushoovaga. Töstke masin mõlemast laualaiendusest üles (15) ja kandke kaasas.
7. Seadme üksikasjalikud andmed
7.1 Mootori toitelüliti
Mootori sisselülitamine:
- Vajutage turvalukustus (26) (vasakul või paremal) sisse ja hoidke seda all.
- Vajutage toitelülitit (27) ja hoidke seda all.
- Vabastage turvalukustus (26).
Mootori väljalülitamine:
• Vabastage toitelüliti (27).
7.2 Lõikejoone näidik (19)
Süsteemi "Precision Cut Line System" (PCL) puhul heidab saelehe kohale asetatud LEDvalgusti töödeldavale detailile täpselt saelehe varju. Kalibreerimine ei ole seega vajalik.
- PCL-i sisselülitamiseks vajutage lülitit (28).
- Täpse lõikejoone saamiseks langetage saeketas mõni sentimeeter detaili sisse.
- Joondage detail lõikejoone näidiku järgi.
Akuseadmete puhul tuleb valgustuse sisselülitamiseks korraks vajutada toitelülitit (27). Pärast lühikest puhkepausi kustub valgustus (puhkerežiim), mis lülitatakse edasitöötamisel automaatselt sisse. Kui valgustust ei ole vaja, saab selle akuvoolu säästmiseks lülitist (28) välja lülitada.
Oht!
Ärge suunake valgusti kiirt inimeste või loomade silmadesse.
7.3 Kalde seadistamine
Pärast kinnitushoova (22) vabastamist saab saagi astmeteta kallutada vertikaalsihist 0° ja 45° vasakule (38).
Vajutage reguleerimise ajal lukustusnupp (23) sisse, et reguleerida nurka vertikaalsihist 47° vasakule või vertikaalsihist 2° paremale.
Ainult seadmete KGS...305... puhul saab sae täiendavalt reguleerida vertikaalsihi suhtes paremale: vabastage kinnitushoob (22) JA tömmake nuppu (39) ettepoole. Sae saab nüüd astmeteta kallutada vertikaalsihist 0° ja 45° vasakule (38). Vajutage reguleerimise ajal lukustusnupp (23) sisse, et reguleerida nurka vertikaalsihist 47° paremale.
Oht!
selleks, et saagimise ajal ei saaks kaldenurka muuta, tuleb kallutusvarda (22) kinnitushoob kinni tömmata.
Ainult seadmete KGS...305..., KS 216 M puhul: kinnitushoova asendi saab kohandada vajadustega: tömmake kinnitushoob välja, põörake see ümber, suruge soovitud asendisse ja fikseerige.
7.4 Pöördlaud
Ainult seadmel KGS...: Eerungilõike korral saab põördlaua (8) pärast kinnituskäepideme (10) vabastamist ja põrklingi (11) käitamist põörata soovitud nurga alla. Sel viisil saab reguleerida lõikenurka saetava detaili toetusnurga suhtes.
Ainult seadmel KS...: Eerungilõike korral saab põördlaua pärast kinnituskäepideme (10) vabastamist põörata soovitud nurga alla. Sel viisil saab reguleerida lõikenurka saetava detaili toetusnurga suhtes.
Oht!
Selleks, et saagimise ajal ei saaks kaldenurka muuta, tuleb pöördlaua (10) kinnitushoob (ka puhkeasendis!) kinni tömmata.
7.5 Ainult seadmel KGS...: tömbeseade
7.6 Ainult seadmel KGS...: löikesügavuse piirik
Lõikesügavuse piirik (48) võimaldab koos tömbeseadmega soonte valmistamist.
Pöörake seadekruvi ja fikseerige vastumutriga. Lõikesügavuse piiriku saab deaktiveerida piiriku (49) tahapoole nihutamise teel.
8. Kasutuselevõtmine
8.1 Laastukoti/ laastuväljatömbeseadme ühendamine
Oht!
Teatud puidutolmu liigid (näiteks tamme-, pöögi- ja saarepuit) võivad sissehingamisel põhjustada vähktõbe.
- Töötage ainult nii, et on paigaldatud laastukott, või kasutage sobivat laastuväljatõmbeseadet.
- Kandke lisaks tolmukaitsemaski, sest kogu saetolmu ei saa kokku koguda või ära imeda.
- Tühjendage laastukotti regulaarselt. Kandke koti tühjendamise ajal tolmumaski.
Kui võtate seadme kasutusele nii, et selle tarnekomplekti kuulub laastukott:
-
Asetage laastukott (2) laastuväljatömbeotsakule (3). Hoolitsege selle eest, et laastukoti sulgur (1) oleks suletud.
Kui seade ühendatakse laastuväljatömbeseadmega: -
Kasutage laastuväljatömbeseadme ühendamiseks sobivat adapterit (vt peatükki 12 „Tarvikud").
- Hoolitsege selle eest, et laastueemaldusseade vastaks peatükis 16. „Tehnilised andmed" toodud nõuetele.
- Järgige laastueemaldusseadme kasutusjuhendit!
8.2 Saetava detaili kinnitusseadme paigaldamine
Saetava detaili kinnitusseadme (14) saab paigaldada kahte asendisse:
– Laiade saetavate detailide puhul: Lükake saetava detaili kinnitusseade laua tagumisse avasse (36).
- Kitsaste saetavate detailide puhul: Lükake saetava detaili kinnitusseade laua eesmisse avasse (37).
8.3 Eriteave võrgutoitega seadmete kohta
Oht! Elektripinge
Käitage seadet ainult alljärgnevatele nõuetele vastava vooluallikaga (vt ka peatükki 16. "Tehnilised andmed"):
– Võrgupinge ja -sagedus peavad kokku langema seadme tüübisildil esitatud andmetega;
– Kaitse rikkevoolu-kaitselüliti abil rikkevooluga 30 mA;
– Pistikupesad peavad olema eeskirjadekohaselt paigaldatud, maandatud ja kontrollitud.
- Paigaldage võrgukaabel nii, et see ei häiri töötamist ega saa kahjustada.
- Kasutage pikenduskaablina ainult piisava ristlöikepindalaga (3 × 1,5 mm ^2 ) kummikaablit.
- Kasutage välistingimuste jaoks ettenähtud pikenduskaablit. Kasutage välistingimuste ainult vastava heakskiidu ja tähistusega pikenduskaablit.
- Vältige seadme kogemata käivitamist. Hoolitsege selle eest, et lüliti oleks pistiku pistikupessa ühendamise ajal välja lülitatud.
- Vältige seadme kogemata käivitamist. Veenduge, et lüliti on aku sisestamisel välja lülitatud.
Aku
Enne masina kasutamist tuleb aku (32) laadida.
EESTI KEELet
Laadige aku jõudluse vähenemise korral uuesti täis.
Aku laadimise juhised leiate Metabo laadimisseadme kasutusjuhendist.
Akudel on mahtuvus- ja signaalinäidik (31) (olenevalt varustusest):
- Vajutage nuppu (30) ja märgutuled näitavad laadimistaset.
- Kui märgutuli vilgub, on aku peaaegu tühi ja seda tuleb laadida.
Aku väljavõtmine, sisestamine
Väljavõtmine: Vajutage aku lukustuse avamise nuppu (29) ja tömmake aku (32) ettepoole välja.
Sisestamine: lükake aku (32) kuni fikseerumiseni sisse.
9. Juhtimine
- Kontrollige enne töö alustamist kaitseseadiste töökorras olekut.
• Võtke saagimisel sisse öige tööasend:
– ees ja käitajapoolsel küljel,
- sae ees;
– saeketta tee kõrval.
Oht!
Kinnitage saetav detail võimaluse korral detailikinnitusseadisega (14).
Muljumisoht!
Saepea kallutamisel või pööramisel ärge haarake kinni liigendi piirkonnast seadme all!
• Hoidke kallutamisel saepead kinni.
• Kasutagetöötamise ajal:
- Saetava detaili alust - pikkade detailide korral, kui need muidu kukuksid läbisaagimisel laualt maha.
– Laastukotti või laastuväljatõmbeseadet.
- Saagige ainult selliste mõõtmetega detaile, mida saab saagimisel ohutult kinni hoida.
- Suruge saetavat detaili saagimise ajal alati laua vastu ja ärge asetage seda serva peale. Årge pidurdage saeketast külgsurve teel. Tekib vigastusoht, kui saeketas jääb kinni.
9.1 Sirglöiked
Lähteasend:
- Tömmake transportimisfiksaator (24) välja.
– Saepea on üles pööratud.
– Ainult seadmel KGS...: lõikesügavuse piirik (49) deaktiveeritud.
– Pöördlaud paikneb 0° asendis, pöördlaua kinnituskäepide (10) on tömmatud. - Kallutusvarda kalle vertikaalsihi suhtes on 0°, kalde reguleerimise kinnitushoob (22) on tömmatud.
– Ainult seadmel KGS...: tömbeseade täiesti taga.
– Ainult seadmel KGS...: tömbeseadme (12) kinnituskruvi on vabastatud. - Reguleerige saetava detaili piirikut (25): Keerake kinnitushoob (34) lahti. Nihutage lisaprofiil (33) (KGS...305...: lisaprofiil) nii, et saetav detail toetuks võimalikult hästi ilma saeketta või kaitsekattega kokku puutumata. Tõkestage detail kinnitushoovaga (34).
Detaili saagimine:
- Suruge saetav detail vastu detailipiirikut ja kinnitage (14) saetava detaili kinnitusseadmega.
- Ainult seadmel KGS...: Laiade saetavate detailide korral: tömmake saepea ettepoole (käitaja poole) (tömbeseade).
- Aktiveerige turvalukustus (26) ning vajutage toitelülitit (27) ja hoidke seda all.
- Langetage saepea käepidemest aeglaselt täiesti alla ja vajaduse korral nihutage alla (käitajast eemale). Saagimise ajal suruge saepead vaid nii tugevasti saetavat detaili, et mootori pöörlemiskiirus ei väheneks liiga palju.
-
Saagige detail läbi ühe tööoperatsiooniga.
-
Vabastage toitelüliti (27) ja laske saepeal aeglaselt tagasi pöörduda ülemisse lähteasendisse.
9.2 Eerungilõiked
Lähteasend:
- Tõmmake transportimisfiksaator (24) välja.
– Saepea on üles pööratud.
– Ainult seadmel KGS...: lõikesügavuse piirik (49) deaktiveeritud. - Kallutusvarda kalle vertikaalsihi suhtes on 0°, kalde reguleerimise kinnitushoob (22) on tömmatud.
– Ainult seadmel KGS...: tömbeseade täiesti taga.
– Ainult seadmel KGS...: tömbeseadme (12) kinnituskruvi on vabastatud.
– Reguleerige saetava detaili piirikut (25): Keerake kinnitushoob (34) lahti. Nihutage lisaprofiil (33) (KGS...305...: lisaprofiil) täielikult saeketta suunas nii, et saetav detail on võimalikult hästi toetatud. Tõkestage detail kinnitushoovaga (34).
Detaili saagimine:
- Pöörake pöördlaua kinnituskäepide (10) lahti ja seadme KGS korral: vabastage pörklink (11).
- Seadistage soovitud nurk.
- Tõmmake pöördlaua kinnituskäepide (10) kinni.
- Saagige detaili nii nagu on kirjeldatud jaotises „Sirglõiked“.
9.3 Kaldlöiked
Lähteasend:
- Tõmmake transportimisfiksaator (24) välja.
– Saepea on üles pööratud.
– Ainult seadmel KGS...: lõikesügavuse piirik (49) deaktiveeritud. - Pöördlaud paikneb 0° asendis, pöördlaua kinnituskäepide (10) on tömmatud.
– Ainult seadmel KGS...: tömbeseadme (12) kinnituskruvi on vabastatud.
– Ainult seadmel KGS...: tömbeseade täiesti taga.
- Reguleerige saetava detaili piirikut (25): Keerake kinnitushoob (34) lahti. Nihutage lisaprofiil (33) (KGS...305...: lisaprofiil) nii, et saetav detail toetuks võimalikult hästi ilma saeketta või kaitsekattega kokku puutumata. Tõkestage detail kinnitushoovaga (34). Ainult seadmel KGS...305...: Teatud konkreetsete lõigete puhul võib olla vajalik lisaprofiili (33) eemaldamine. Eemaldamiseks nihutage seadet nii, et kaks kolmnurka paiknevad teinetelse vastas. Selles asendis saab lisaprofiili ülespoole (33) ära võtta. Pärast saelõiget paigaldage uuesti lisaprofiil (33), et see ei läheks kaduma.
Detaili saagimine:
- Vabastage sae tagaküljel olev kaldeasendi kinnitushoob (22).
- Kallutage kallutusvarras aeglaselt soovitud asendisse. Üksikasju vt peatükist 7.3.
- Keerake kalde reguleerimise kinnitushoob (22) kinni.
- Saagige detaili nii nagu on kirjeldatud jaotises „Sirglõiked“.
9.4 Topelteerungilõiked
Märkus.
Topelteerungilõige on eerungi- ja sirglõike kombinatsioon. See tähendab, et detail saetakse kaldu tagumise toetuspinna suhtes ja kaldu pealispinna suhtes.
Topelleerungilõike korral on saeketas tugeva kalde töttu hölpsamini juurdepääsetav – seetõttu on vigastusoht suurem. Hoiduge saekettast piisavale kaugusele!
Lähteasend:
- Tõmmake transportimisfiksaator (24) välja.
– Saepea on üles pööratud.
– Ainult seadmel KGS...: lõikesügavuse piirik (49) deaktiveeritud.
- Pöördlaud on fikseeritud soovitud asendisse.
- Kallutusvarras on kallutatud saetava detaili pinna suhtes soovitud nurga alla ja fikseeritud. Üksikasju vt peatükist 7.3.
– Ainult seadmel KGS...: tömbeseadme (12) kinnituskruvi on vabastatud.
– Ainult seadmel KGS...: tömbeseade täiesti taga.
– Reguleerige saetava detaili piirikut (25): Keerake kinnitushoob (34) lahti. Nihutage lisaprofiil (33) (KGS...305...: lisaprofiil) nii, et saetav detail toetuks võimalikult hästi ilma saeketta või kaitsekattega kokku puutumata. Tõkestage detail kinnitushoovaga (34). Ainult seadmel KGS...305...: Teatud konkreetsete lõigete puhul võib olla vajalik lisaprofiili (33) eemaldamine. Eemaldamiseks nihutage seadet nii, et kaks kolmnurka paiknevad teineteise vastas. Selles asendis saab lisaprofili ülespoole (33) ära võtta. Pärast saelõiget paigaldage uuesti lisaprofiil (33), et see ei läheks kaduma.
Detaili saagimine:
- Saagige detaili nii nagu on kirjeldatud jaotises „Sirglõiked“.
9.5 Ainult seadmel KGS...: soonte saagimine
Märkus.
Lõikesügavuse piirik võimaldab koos tõmbeseadmega soonte valmistamist. Seejuures ei tehta läbivat lõiget, vaid detaili saetakse sisse vaid teatud kindla sügavuseni.
Tagasilöögioht!
Soonte valmistamisel on eriti tähtis, et saekettale ei rakendata külgsurvet. Saepea vöib muidu äkitself üles lüüa! Kasutage soonte tegemisel kinnitusseadist. Vältige saepeale külgsurve rakendamist.
Lähteasend:
– Tömmake transportimisfiksaator (24) välja.
– Saepea on üles pööratud.
- Kallutusvarras on kallutatud saetava detaili pinna suhtes soovitud nurga alla ja fikseeritud. Üksikasju vt peatükist 7.3.
- Pöördlaud on fikseeritud soovitud asendisse.
– Tömbeseadme (12) kinnituskruvi on vabastatud.
- Tõmbeseade täiesti taga.
Detaili saagimine:
- Reguleerige lõikesügavuse piirik (48) soovitud lõikesügavusele ja fikseerige vastumutriga. Lükake lõikesügavuse piiramise piirikut (49) ettepoole.
- Vabastage ohutuslukustus (26) ja pöörake reguleeritud lõikesügavuse kontrollimiseks saepea alla:
- Tehke proovilõige.
- Vajaduse korral korrake samme 1 ja 3, kuni soovitud lõikesügavus on seadistatud.
- Saagige detaili nii nagu on kirjeldatud jaotises „Sirglõiked“.
10. Hooldus ja korrashoid
Oht!
Enne mis tahes seadistus-, korrashoiu- või remonditööd lahutage toitepistik pistikupesast või eemaldage äravõetav aku (32).
– Selles peatükis kirjeldamata hooldustöid tohivad teha ainult spetsialistid.
– Paigaldage kahjustatud osade, eelkõige ohutusseadiste asemele ainult originaalvaruosasid. Osade kasutamine, mida tootja pole katsetanud ja heaks kiitnud, võib põhjustada ettearvamatuid kahjustusi.
- Pärast hooldus- ja puhastustöid tuleb köik ohutusseadised uuesti kasutusele vötta ja üle kontrollida.
10.1 Saeketta vahetamine
Süttimisoht!
Vahetult pärast saagimist vöib saeketas olla väga kuum. Laske kuumal saekettal jahtuda. Ärge puhastage kuuma saeketast süttivate vedelikega.
Lõikeoht ka paigalseisva saeketta
korral!
Kinnituskruvi (40) lahtikeeramisel ja pingutamisel tuleb pendelkaitsekate (5) saeketta kohale pöörata. Kandke saeketta vahetamise ajal kindaid.
- lahutage toitepistik pistikupesast või eemaldage äravõetav aku (32).
- Seadke saepea ülemisse asendisse.
- Saeketta fikseerimine: vajutage lukustusnuppu (17) ja seejuures pöörake saeketast teise käega, kuni fikseerimisnupp lukustub. Hoidke fikseerimisnupp all.
- Keerake kinnituskruvi koos seibiga (40) saeketta völlilt sisekuuskantvõtmega (13) päripäeva ära (vasakkeere!).
- Lükake pendelkaitsekate (5) üles ja hoidke seda kinni.
- Võtke välisäärik (41) ja saeketas (42) ettevaatlikult saeketta völlilt ära ja sulgege uuesti pendelkaitsekate.
Oht!
Ärge kasutage puhastusaineid (näiteks vaigujääkide kõrvaldamiseks), mis võivad reageerida kergmetallist konstruktsioonielementidega; see võib kahjustada sae tugevust.
Paigaldage siseäärik õigesti! Saag võib muidu kinni jääda või saeketas lahti tulla! Siseäärik paikneb õigesti, kui rõngassoon on pööratud saeketta poole ja tasapinnaline külg mootori poole.
- Pange siseäärik (44) oma kohale.
- Lükake pendelkaitsekate (5) üles ja hoidke seda kinni.
- Uue saeketta paigaldamine – võtke arvesse põörlemissagedust: vasakult (avatud) küljelt vaadatuna peab saekettal olev nool olema põöratud saeketta kattel oleva noole suunas (43)!
Oht!
Kasutage ainult saekettaid, mis täidavad selles kasutusjuhendis toodud nõuetele ja nimiandmetele.
Kasutage ainult sobivaid saekettaid, mis on ette nähtud maksimaalse pöörlemissageduse jaoks (vt punkti „Tehnilised andmed“ - ebasobivate või kahjustatud saelehtede korral võivad osad tsentrifugaaljõu toimel plahvatuslikult eemale paiskuda.
Puidu või sarnaste materjalide lõikamiseks ettenähtud saekettad peavad vastama standardile EN 847-1.
Ei tohi kasutada:
- kõrglegeeritud kiirterasest (HSS) saekettaid;
- kahjustatud saekettaid;
- järkamis-lõikekettaid.
Oht!
- Kasutage saeketta paigaldamisel ainult originaalvaruosi.
-
Ärge kasutage lahtisi kahandusrōngaid, sest saeketas võib muidu lahti tulla.
-
Saekettad tuleb paigaldada nii, et need liiguksid ilma ekstsentrilisuse ja löökideta ega saaks töötamise ajal lahti tulla.
- Sulgege pendelkaitsekate (5) uuesti.
- Välisääriku (41) pealelükkamine – tasapinnaline külg peab olema pööratud mootori poole!
- Keerake kinnituspolti koos seibiga (40) vastupäeva peale (vasakkeere!) ja pingutage käe jõuga kinni
- Saeketta fikseerimine: vajutage lukustusnuppu (17) ja seejuures pöörake saeketast teise käega, kuni fikseerimisnupp lukustub. Hoidke fikseerimisnupp all.
Oht!
– Ärge pikendage silmusvõtit.
- Ärge pingutage kinnituspolti löökidega silmusvõtme vastu.
15. Pingutage (40) kinnituspolt silmusvõtmega (13) tugevasti kinni.
16. Kontrollige funktsiooni. Selleks pöörake saepea alla:
– pendelkaitsekate peab saeketta allapööramise ajal vabastama ilma muid osasid puudutamata.
- Sae lähteasendisse ülesklappimisel tuleb pendelkaitsekate saeketta automaatselt kinni katma.
– Pöörake saeketast käsitsi. Saeketas peab saama igas võimalikus reguleerimisasendis pöörelda ilma muid osasid puudutamata.
10.2 Lauamooduli vahetamine
Oht!
Kahjustatud lauamooduli puhul (9) on oht, et väikesed esemed võivad lauamooduli ja saemooduli vahele kinni jääda ja saeketta kinni kiiluda. Vahetage kahjustatud lauamoodulid kohe välja.
- Keerake lauamoodulist kruvid välja. Kruvide juurde pääsemiseks pöörake vajaduse korral pöördlauda ja kallutage saepead.
- Eemaldage lauamoodul.
- Paigaldage uus lauamoodul.
- Keerake lauamooduli kruvid kinni.
10.3 Saetava detaili piiriku reguleerimine
- Keerake sisekuuskantpoldid (46) lahti.
- Joondage saetava detaili piirik (25) nii, et see paikneb saeketta suhtes täpselt täisnurga all, kui pöördlaud on fikseeritud 0°- asendisse.
- Keerake sisekuuskantpoldid (46) kinni.
10.4 Kalde seadistuse reguleerimine
Kalde seadistamise reguleerkruvid (47) asuvad masina vasakul ja paremal küljel. Seadmel KGS 305 täiendavalt ülemises piirkonnas (0°) (vt joon. J):
KGS/KS...: vasak kruvi = 0°, parem kruvi = 45° KGS 305 M: vasak kruvi = 45° vasakule, ülemine kruvi = 0°, parem kruvi = 45° paremale
Kontrollige kalde seadistust nurgikuga. Vajaduse korral korrake protseduuri.
10.5 Kinnitushoova järelreguleerimine
Ainult vajaduse korral: Kui hoobade (16) ja (34) abil ei ole võimalik saavutada piisavat kinnitusjõudu, on hoobasid võimalik kohandada.
10.6 Seadme puhastamine
Eemaldage saagimislaastud ja tolm harja või tolmuimejaga alljärgnevatest kohtadest:
- reguleerimisseadised:
- juhtseadised;
-
mootori jahutusava;
– lauamooduli alune ruum; -
Lõikejoone näidik (eemaldage saeketas, puhastage lapi või pehme pintsliga.)
- Kaitsekatte süsteem
10.7 Seadme ladustamine
Oht!
- Hoidke seadet nii, et kōrvalised isikud ei saa seda kasutusele võtta.
- Veenduge, et keegi ei võiks saada seisva seadme tõttu vigastada.
Tähelepanu!
- Ärge hoidke kinnikatmata seadet öues või niiskes keskkonnas.
10.8 Hooldus
Enne iga kasutuskorda
- Eemaldage saepuru tolmuimejaga või harjaga.
- Kontrollige, ega vörgukaabel ja -pistik vöi aku ei ole kahjustatud; vajaduse korral laske need elektrikul välja vahetada.
- Kontrollige, kas kõik liikuvad detailid saavad liikuda oma kogu liikumispiirkonnas.
Regulaarselt, olenevalt kasutustingimustest
- Kontrollige kõiki kruviühendusi, vajaduse korral pingutage.
- Kontrollige saepea tagastusfunktsiooni (saepea peab vedru jõul tagasi pöörduma ülemisse lähteasendisse); vajaduse korral laske vedru välja vahetada.
- Ölitage juhtelemente kergelt.
11. Nõuanded
- Pikkade saetavate detailide korral kasutage saest vasakul ja paremal sobivaid tugesid.
- Kaldlöigete tegemisel hoidke saetavat detaili kinni saekettast paremalt.
– Väikeste lõikudena saagimisel kasutage lisapiirikut (lisapiirikuna võib kasutada näiteks lauda, mis kinnitatakse kruvidega seadme piiriku külge). - Kumera (kaarja) laua saagimisel (50) tuleb väljapoole kumerdunud külg asetada saetava detaili piiriku vastu.
- Ärge asetage saetavat detaili serviti, vaid pöördlauale lapiti asendis.
12. Tarvikud
Kasutage ainult Metabo või CAS-i (Cordless Alliance System'i) originaalakusid ja -tarvikuid.
Kasutage ainult tarvikuid, mis täidavad selles kasutusjuhendis ära toodud nõuetele ja spetsifikatsioonidele.
A Hooldus- ja puhastussprei vaigujääkide eemaldamiseks ja metallpindade konderveerimiseks. 0911018691
B Väljatömbeadapter Multi tolmuimeja voolikutega ühendamiseks 44, 58 või 100 mm ühendusdetailiga 0910058010
F Laadimisseadmed: ASC 145 jne.
G Erineva mahtuvusega akud. Ostke ainult akusid, mis töötavad teie elektritööriista jaoks sobiva pingega.
Tellimisnumber: 625369000 (8,0 Ah, LiHD) Tellimisnumber: 625368000 (5,5 Ah, LiHD) jne
Saekettad saagidele KGS 216 M / KGS 216 M:
216 × 2,4 / 1,8 × 30 24 WZ 5° neg täispuidu piki- ja põikisaagimiseks
I Saeketas Precision Cut Classic 628060000
EESTI KEELet
216 × 2,4 / 1,8 × 30 40 WZ 5° neg täispuidu ja puitlaastplaatide piki- ja põikisaagimiseks
J Saeketas Multi Cut Classic 628066000 216 × 2,4 / 1,8 × 30 60 FZ/TZ 5° neg kihiliste materjalide, laminaadi, plasti ja alumiinumprofiilide piki- ja põikisaagimiseks
Saekettad saele KGS 254 M:
K Saeketas Precision Cut Classic 628061000 254 x 30 x 2,4/1,8 48 WZ 5° neg täispuidu ja puitlaastplaatide piki- ja põikisaagimiseks
L Saeketas Multi Cut - professional 628223000 254 x 30 x 2,4/1,6 80 FZ/TZ 5° neg kihiliste materjalide, laminaadi, plasti ja alumiiniumprofiilide piki- ja põikisaagimiseks
Saekettad saele KGS 305 M:
M Saeketas Precision Cut Classic 628064000 305 x 30 x 2,4/1,8 56 WZ 5° neg täispuidu ja puitlaastplaatide piki- ja põikisaagimiseks
N Saeketas Multi Cut 628091000 305 x 30 x 2,8/2,0 96 FZ/TZ 5° neg, kihiliste materjalide, laminaadi, plasti ja alumiiniumprofiilide piki- ja põikisaagimiseks
Saekettad saagidele KGS 18 LTX BL 216:
O Saeketas Precision Cut Classic 628065000 216 × 1,8 / 1,2 × 30 40 WZ 5° täispuidu ja puitlaastplaatide piki- ja põikisaagimiseks
Saekettad saagidele KGS 18 LTX BL 254:
254 x 2,2 / 1,6 x 30 mm 48 WZ täispuidu ja puitlaastplaatide piki- ja põikisaagimiseks
Saekettad saagidele KGS 18 LTX BL 305:
Q Saeketas "cordless cut wood - classic" 628693000 305 x 2,2 / 1,6 x 30 mm 56 WZ täispuidu ja puitlaastplaatide piki- ja põikisaagimiseks
Tarvikute täisprogrammi leiate aadressil www.metabo.com või kataloogist.
13. Remont
Oht!
Elektrilisi tööriistu tohivad remontida ainult elektrikud!
Defektse toitekaabli võib asendada ainult Metabo spetsiaalse originaalkaabliga, mis on saadaval Metabo teeninduse kaudu.
Remonti vajavate Metabo elektritööriistade puhul pöörduge oma Metabo esindusse. Aadressid leiate lehelt www.metabo.com.
Varuosade nimekirja saate alla laadida lehelt www.metabo.com.
14. Keskkonnakaitse
Järgige riiklikke eeskirju vanade masinate, pakendite ja tarvikute keskkonnasäästlikuks kasutusest kõrvaldamiseks ja ümbertöötlemiseks.
Pakkematerjalid tuleb nende tähistuse alusel kohalike direktiivide järgi jäätmekäitlusse anda. Lisateavet leiate veebisaidi www.metabo.com jaotisest „Hooldus“.
Ainult EÜ-riikide puhul: ärge visake elektritööriistu ära koos olmeprügiga!
Vastavalt Euroopa direktiivile 2012/19/EÜ
elektri- ja elektroonikaseadmete jäätmete kohta ning siserliklikesse öigusaktidesse ülevötmise kohta tuleb kasutatud elektritööriistad koguda eraldi kokku ja vötta ringlusse keskkonnasöbralikul viisil.
15. Probleemid ja häired
Allpool kirjeldatakse probleeme ja törkeid, mida saate ise körvaldada. Kui siin kirjeldatud körvaldamismeetmetest ei ole abi, vt peatükki 13. "Remont".
Seoses probleemide ja tõrgetega esineb väga palju tööönnetusi. Võtke seetõttu arvesse:
- Enne mis tahes törke körvaldamist lahutage toitepistik pistikupesast või eemaldage äravõetav aku (32).
- Pärast törgete körvaldamist tuleb köik ohutusseadised uuesti kasutusele võtta ja üle kontrollida.
Järkamisfunktsioon puudub
Transportimisfiksaator lukustatud:
- Tömmake transportimisfiksaator välja.
Saagimisvõimsus liiga väike
Saeketas on nüri (saeketta küljel on võimalikud põlemisplekid);
Saeketas ei ole materjali jaoks sobiv (vt peatükki 12."Tarvik");
Saeketas on köverdunud:
- Vahetage saeketas välja (vt peatükki 10. "Hooldus").
Saag vibreerib tugevasti / saeketas pöörleb ekstsentriliselt
Saeketas on köverdunud:
- Vahetage saeketas välja (vt peatükki 10. "Hooldus").
Saeketas ei ole õigesti paigaldatud: - Paigaldage saeketas öigesti (vt peatükki 10. "Hooldus").
- Vajaduse korral tuleb saeketta siseääriku asendit veidi muuta.
Pöördlaud käib raskelt
Laastud pöördlaua all:
• Eemaldage laastud.
Lõikejoone näidik on vaid nõrgalt valgustatud
Vaigurikka puidu saagimisel võib LED-valgusti määrduda.
- Puhastage läätse sel juhul puhastusbensiiniga.
16. Tehnilised andmed
Selgitusi andmete kohta leiate leheküljelt 4.
Säilitame öiguse teostada muudatusi tehnilise progressi hüvanguks.
U =võrgupinge / aku pinge I =nimivool
F =min kaitse
P_1 =nimisisendvõimsus
IP = kaitseklass
n_0 =pöörete arv tühikäigul
v_0 =max lõikekiirus
D =saeketta läbimõõt (välimine)
D = saeketta ava (sisemine)
b = saeketta maksimaalne hambalaius
A =mõõtmed (PxLxK) m =kaal
Laastuväljatõmbeseadmele esitatavad nõuded:
D_1 =väljatömbeotsaku ühendusläbimõõt
D_2 =minimaalne öhuvooluhulk
D_3^- =minimaalne alarõhk väljatõmbeotsakul
D_4^3 =minimaalne õhukiirus väljatõmbeotsakul
Saetava detaili maksimaalse ristlöike kohta vt lk 4 toodud tabelit.
Mōōtmistulemused tuletatud vastavalt standardile EN 62841.
Ümbritseva keskkonna lubatud temperatuur töörežiimis:
-20 °C kuni 50 °C (temperatuuril alla 0 °C on jõudlus piiratud). Ümbritseva keskkonna lubatud temperatuur ladustamisel: 0 °C kuni 30 °C.
Ümbritseva keskkonna soovitatav temperatuur laadimisel: 0 °C kuni 40 °C.
\~ Vahelduvvool
Alalisvool
□ Masin kaitseklassiga II
Ära toodud tehnilised andmed alluvad tolerantsidele (vastavalt kehtivatele standarditele).
Emissioniväärtused
Need väärtused võimaldavad elektritööriista emissioonide hindamist ja erinevate elektritööriistade vördlemist. Olenevalt kasutustingimustest, elektritööriista(de)
seisukorrast võib tegelik koormus olla suurem või väiksem. Arvestage hindamisel tööpause ja väikese koormusega faase. Määrake vastavalt kohaldatud hinnanguliste väärtuste põhjal kindlaks kasutaja kaitsemeetmed, nt organisatoorsed meetmed.
Tüüpilised A-filtriga korrigeeritud helitasemed (vastavalt standardile EN 62841):
L_pA =heliröhutase
Kandke kuulmiskaitsevahendit!
