KGS 305 M - Пил METABO - Акысыз колдонуучу колдонмосу

Техникалык өзгөчөлүктөрү	METABO KGS 305 M радиалдык бурчтуу ара, кубаттуулугу 2000 Вт, пычактын диаметри 305 мм, 90° кесүү кубаттуулугу: 305 мм, 45° кесүү кубаттуулугу: 205 мм.
Колдонуу	Агач, панелдер жана композиттик материалдарды так кесүү үчүн идеалдуу. Агач иштетүү жана ички жасалгалоо иштерине ылайыктуу.
Техникалык тейлөө жана оңдоо	Пычактын абалын үзгүлтүксүз текшерип туруңуз, кыймылдуу бөлүктөрдү майлаңыз, соргуч системасын тазалаңыз. Керек болсо пычакты алмаштырыңыз.
Коопсуздук	Коргоочу көз айнек жана угуу коргоочуларын колдонуңуз. Кең кийим кийбеңиз. Ар бир колдонууда коопсуздук түзүлүштөрүнүн туура иштеп жатканын текшериңиз.
Жалпы маалымат	Салмагы: 22 кг, өлчөмдөрү: 800 x 600 x 400 мм, каттоодон өткөндө 3 жылдык кепилдик.

Көп берилген суроолор - KGS 305 M METABO

METABO KGS 305 M кесүү тереңдигин кантип жөндөсөм болот?

Кесүү тереңдигин жөндөө үчүн аранын жанына жайгашкан жөндөө рычагын бошотуңуз, негизди каалаган тереңдикке тууралап, андан кийин рычагды бекемдеңиз.

METABO KGS 305 M менен кандай пычактарды колдонсо болот?

METABO KGS 305 M 305 мм диаметри бар пычактарга ылайыктуу. Кескиңиз келген материалга ылайык пычак тандаңыз.

METABO KGS 305 M пычагын кантип алмаштырам?

Пычакты алмаштыруу үчүн араны өчүрүп, берилген ачкыч менен пычак гайкасын бошотуңуз, эски пычакты алып, айлануу багытын сактап жаңы пычакты орнотуңуз.

Ара иштебей жатат, эмне кылышым керек?

Ара туура туташканын жана электр кабели бузулбаганын текшериңиз. Ошондой эле коопсуздук кулпусунун өчүрүлгөнүн тастыктаңыз.

METABO KGS 305 Mди кантип тазалап, тейлеш керек?

Тазалоо үчүн араны өчүрүп, чаңды кургак кездеме менен сүртүңүз. Бургулардын жана болттордун бекем бекитилгенин дайыма текшериңиз.

METABO KGS 305 Mдин салмагы канча?

METABO KGS 305 M болжол менен 18,5 кг, бул аны көтөрүүгө ыңгайлуу кылып, кесүү учурунда туруктуулукту камсыз кылат.

Кесүү бурчун кантип жөндөйм?

Кесүү бурчун жөндөө үчүн бурчту жөндөө механизмин бошотуңуз, аранын башын каалаган бурчка ийип, андан кийин механизмди бекемдеңиз.

METABO KGS 305 Mди агачтан башка материалдарды кесүү үчүн колдонсо болобу?

Ооба, METABO KGS 305 M пластик жана алюминий сыяктуу ар кандай материалдарды кесүүгө болот, бирок ар бир материалга ылайыктуу пычактарды колдонуу маанилүү.

КОЛДОНУУЧУ КОЛДОНМОСУ KGS 305 M METABO

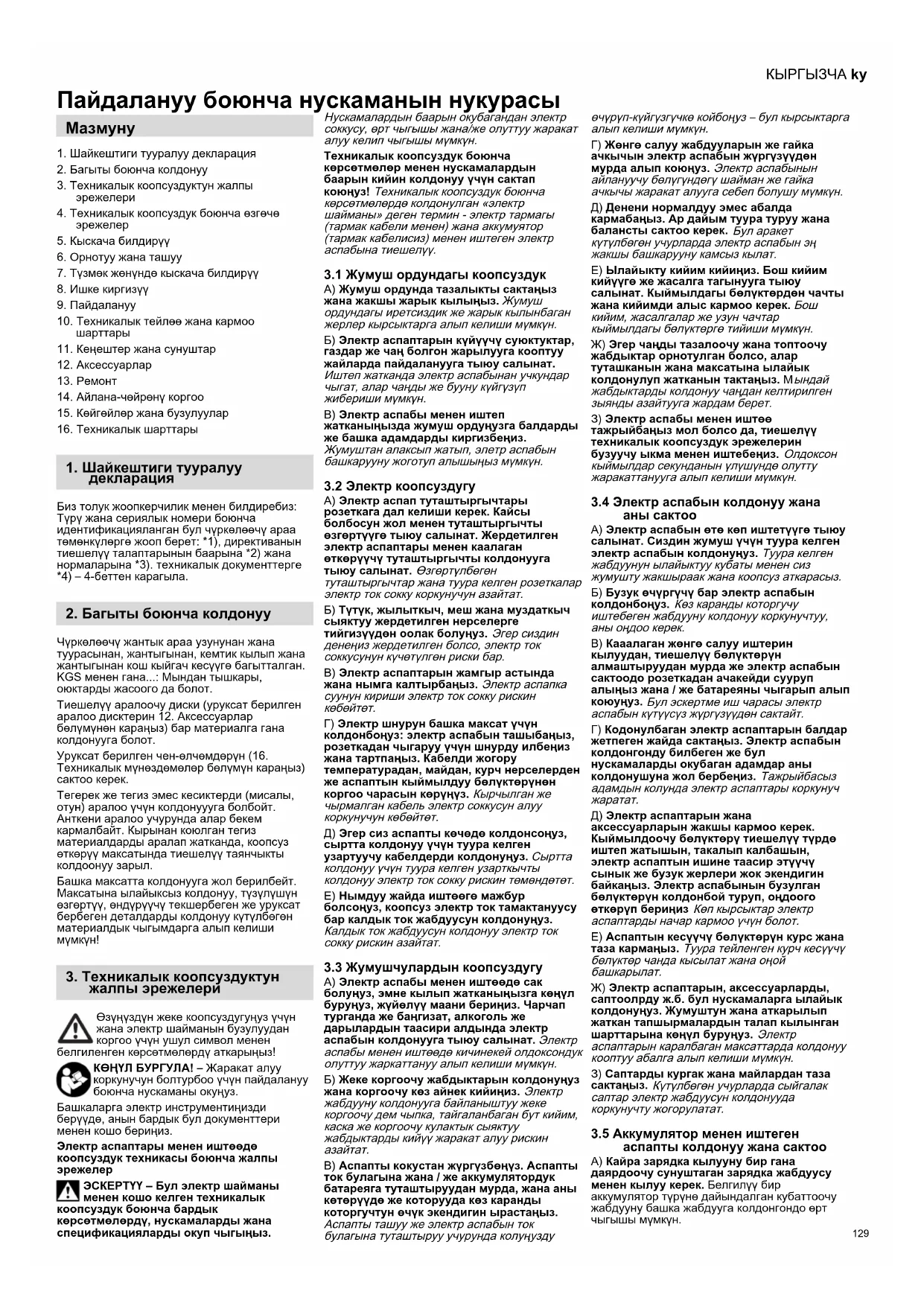

ку Пайдалануу боюнча нускаманын нукурасы 129

Эр пайдалану алдында

Пайдалануу боюнча нускаманын нукурасы

Мазмуну

1. Шайкештиги тууралуу декларация
2. Багыты боюнча колдонуу
3. Техникалык коопсуздуктун жалпы эрежелери

4. Техникалык коопсуздук боюнча езгече эрежелер

5. Кыскача билдируу

6. Орнотуу жана ташуу

7. Түзмөк жөнүндө кыскача билдируүү

8. Ишке киргизуу

9. Пайдалануу

10. Техникалык тейлее жана кармоо шарттары

11. Кецештер жана сунуштар

12. Аксессуарлар

13. Ремонт

14. Айлана-чөйрөнү коргоо

15. Көйгөйлөр жана бузулуулар

16. Техникалык шарттары

1. Шайкештиги тууралуу декларация

Биз толук жоопкерчилик менен билдиребиз: Түру жана сериялык номери боюнча идентификацияланган бул чуркелеечү араа темөнкүлөргө жооп берет: *1), директиванын тиешелүү талаптарынын баарына *2) жана нормаларына *3). техникалык документтерге *4) – 4-беттен карагыла.

2. Багыты боюнча колдонуу

Чүркөлөөчү жантык араа узунунан жана туурасынан, жантыгынан, кемтик крылып жана жантыгынан кош кийгач кесууге багытталган. KGS менен гана...: Мындан тышкары, оюктарды жасоого да болот.

Тиешелүү аралоочу диски (уруксат берилген аралоо дисктерин 12. Аксессуарлар бөлүмүнөн караңыз) бар материалга гана колдонууга болот.

Уруксат берилген чен-өлчөмдөрүн (16. Техникалык мүнөздөмөлөр бөлүмүн караңыз) сактоо керек.

Тегерек же тегиз эмес кесиктерди (мисалы, отун) аралоо учүн колдонуууга болбойт. Анкени аралоо учурунда алар бекем кармалбайт. Кырынан коюлган тегиз материалдарды аралап жатканда, коопсуз еткерүү максатында тиешелүү таянчыкты колдоонуу зарыл.

Башка максатта колдонууга жол берилбейт. Максатына ылайыксыз колдонуу, түзүлүшүн езгөртүү, өндүрүүчү текшербеген же уруксат бербеген деталдарды колдонуу күтүлбөгөн материалдык чыгымдарга алып келиши мүмкүн!

3. Техникалык коопсуздуктун жалпы эрежелери

Эзунүздүн жеке коопсуэдгүнуз учүн жана электр шайманын бузулуудан коргоо учүн ушул символ менен белгиленген көрсетмөлөрдү аткарыңыз!

КЭНУЛ БУРГУЛА! – Жаракат алуу коркунучун болтурбоо учүн пайдалануу боюнча нускаманы окуңуз.

Башкаларга электр инструментиңизди берүүдө, анын бардык бул документтери менен кошо бериңиз.

Электр аспаптары менен иштеөдө коопсуздук техникасы боюнча жалпы эрежелер

ЭСКЕРТУУ – Бул электр шайманы менен кошо келген техникалык коопсуздук боюнча бардык керсетмөлердү, нускамаларды жана спецификацияларды окуп чыгыңз.

Нускамалардын баарын окубагандан электр соккусу, өрт чыгышы жана/же олуттуу жаракат алуу келип чыгышы мүмкүн.

Техникалык коопсуздук боюнча көрсетмелөр менен нускамалардын баарын кийин колдонуу учүн сактап коюнуз! Техникалык коопсуздук боюнча көрсетмелөрдө колдонулган «электр шайманы» деген термин - электр тармагы (тармак кабели менен) жана аккумутор (тармак кабелисиз) менен иштеген электр аспабына тиешелуу.

3.1 Жумуш ордундагы коопсуздук

A) Жумуш ордунда тазалыкты сактаңыз жана жакшы жарык кылыңыз. Жумуш ордундагы иретсиздик же жарык кылынбаган жерлер кырсыктарга алып келиши мумкун.
Б) Электр аспаптарын күйүүчу суюктуктар, газдар же чаң болгон жарылууга кооптуу жайларда пайдаланууга тыюу салынат. Иштеп жатканда электр аспабынан учкундар чыгат, алар чанды же бууну күйгузуп жибериши мумкун.
В) Электр аспабы менен иштеп жатканыңызда жумуш ордунузга балдарды же башка адамдарды киргизбеңиз. Жумуштан алаксып жатып, элетр аспабын башкаруну жоготуп алышыңыз мумкун.

3.2 Электр коопсуздугу

A) Электр аспап туташтыргычтары розеткага дал келиши керек. Кайсы болбосун жол менен туташтыргычты өзгертүүгө тьюу салынат. Жердетилген электр аспаптары менен каалаган өткерүүчү туташтыргычты колдонууга тьюу салынат. Өзгертулбегөн туташтыргычтар жана туура келген розеткалар электр ток сокку коркунучун азайтат.

Б) Түтүк, жылытқыч, меш жана муздатқыч сыяктуу жердетилген нерселерге тийгизүүден оолак болунуз. Эгер сиздин денеңзи жердетилген болсо, электр ток соккусунун кучөтулген риски бар.

В) Электр аспаптарын жамгыр астында жана нымга калтырбаңыз. Электр аспапка суунун кириши электр ток сокку рискин көбейтөт.

Г) Электр шнурун башка максат учүн колдонбонуз: электр аспабын ташыбаңыз, розеткадан чыгаруу учүн шнурду илбеңиз жана тартпаңыз. Кабелди жогору температурадан, майдан, курч нерселерден же аспаптын кыймылдуу бөлуктөрунөн коргоо чарасын көргүңүз. Кырчылган же чырмалган кабель электр соккусун алуу коркунучун көбөйтөт.

Д) Эгер сиз аспапты көчөде колдонсонуз, сыртта колдонуу учүн туура келген узартуучу кабелдерди колдонунуз. Сыртта колдонуу учүн туура келген узарткычты колдонуу электр ток сокку рискин темөндөтөт.

E) Нымдуу жайда иштеөге мажбур болсонуз, коопсуз электр ток тамактануусу бар калдык ток жабдуусун колдонунуз. Калдык ток жабдуусун колдонуу электр ток сокку рискин азайтат.

3.3 Жумушчулардын коопсуздугу

A) Электр аспабы менен иштеөдө сак болунуз, эмне кылЫП жатканыңызга көңүл бурунуз, жүйөлүү маани бериниз. Чарчап турганда же баңгизат, алкоголь же дарыпардын таасири алдында электр аспабын колдонууга тыюу салынат. Электр аспабы менен иштеөдө кичинекей олдоксондук олуттуу жаркаттануу алып келиши мүмкүн.

Б) Жеке коргоочу жабдыктарын колдонунуз жана коргоочу көз айнек кийициз. Электр жабдуну колдонууга байланыштуу жеке коргоочу дем чыпка, тайгаланбаган бут кийим, каска же коргоочу кулактык сыяктуу жабдыктарды кийуу жаракат алуу рискин азайтат.

В) Аспапты кокустан жүргүзбөңүз. Аспапты ток булагына жана / же аккумулятордук батареяга туташтыруудан мурда, жана аны көтөрүүдө же которуюуда көз каранды которогочүтун өчүк экендигин ырастаңыз. Аспапты ташуу же электр аспабын ток булагына туташтыруу учүрунда колунузду

өчүруп-күйгүзгүчкө койбонуз – бул кырсыктарга алып келиши мүмкүн.

Г) Женге салуу жабдууларын же гайка ачкычын электр аспабын жүргүзүүдөн мурда алып коюнуз. Электр аспабынын айлануучу бөлүгүндөгү шайман же гайка ачкычы жаракат алууга себеп болушу мүмкун.

Д) Денени нормалдуу эмес абалда кармабаныз. Ар дайым туура туруу жана балансты сактоо керек. Бул аракет күтулбөген учурларда электр аспабын эң жакшы башкарууну камсыз kyplat.

E) Ылайыкту кийим кийиңиз. Бош кийим кийуүгө же жасалга тагынууга тыюу салынат. Кыймылдагы белуктерден чачты жана кийимди алыс кармоо керек. Бош кийим, жасалгалар же узун чачтар кыймылдагы белуктерге тийиши мумкун.

Ж) Эгер чанды тазалоочу жана топтоочу жабдыктар орнотулган болсо, алар туташканын жана максатына ылайык колдонулуп жатканын тактаңыз. Мындай жабдыктарды колдонуу чандан келтирилген зыянды азайтууга жардам берет.

3) Электр аспабы менен иштөө тажрыйбаңыз мол болсо да, тиешелүү техникалык коопсуздук зрежелерин бузуучы ыкма менен иштебеңиз. Олдоксон кыймылдар секунданын улушундө опутту жаракаттанууга алып келиши мумкүн.

3.4 Электр аспабын колдонуу жана аны сактоо

A) Электр аспабын ете көп иштетүүге тыюу салынат. Сиздин жумуш үүүн туура келген электр аспабын колдонунуз. Туура келген жабдуунун ылайыктуу кубаты менен сиз жумушту жакшыраак жана коопсуз аткарасыз.

Б) Бузук өчүргүүу бар электр аспабын колдонбонуз. Көз каранды которую иштебеген жабдууну колдонуу коркунучтуу, аны ондоо керек.

В) Каалаган женге салуу иштерин кылуудан, тиешелүү бөлүктөрүн алмаштыруудан мурда же электр аспабын сактоодо розеткадан ачакейди сууруп алыңыз жана / же батареяны чыгарып алып коюунуз. Бул эскертме им чарасы электр аспабын кутуусуз жүргүзуудөн сактайт.

Г) Кодонулбаган электр аспаптарын балдар жетпеген жайда сактаңыз. Электр аспабын колдонгонду билбеген же бул нускамаларды окубаган адамдар аны колдонушуна жол бербеңиз. Тажрыйбасыз адамдын колунда электр аспаптары коркунуч жаратат.

Д) Электр аспаптарын жана аксессуарларын жакшы кармоо керек. Кыймылдоочу белуктерү тиешелүү түрдө иштеп жатышын, такалып калбашын, электр аспаптын ишине таасир этүүчү сынык же бузук жерлери жок экендигин байкаңыз. Электр аспабынын бузулган белуктерун колдонбой туруп, ондоого өткеруп бериниз Көл кырсыктар электр аспаптарды начар кармоо учун болот.

E) Аспаптын кесүүчү бөлуктөрүн курс жана таза кармаңыз. Туура тейленген курч кесүүчү бөлуктөр чанда кысылат жана оңой башкарылат.

Ж) Электр аспаптарын, аксессуарларды, саптоолрду ж.б. бул нускамаларга ылайык колдонунуз. Жумуштун жана аткарылып жаткан тапшырмалардын талап кылынган шарттарына көңүл бурунуз. Электр аспаптарын каралбаган максаттарда колдонуу кооптуу абалга алып келиши мумкун.

3) Саптарды кургак жана майлардан таза сактаңыз. Кутулбөгөн учурларда сыйгалак саптар электр жабдуусун колдонууда коркунучту жогорулatat.

3.5 Аккумулятор менен иштеген аспапты колдонуу жана сактоо

A) Кайра зарядка кылууну бир гана даярдоочу сунуштаган зарядка жабдуусу менен кылуу керек. Белгилүү бир аккумулятор түрунө дайындалган кубаттоочу жабдууну башка жабдууга колдонгондо өрт чыгышы мүмкүн.

КЫРГЫЗЧАКУ

Б) аспапка тиешелүү батареяларды гана колдонунуз. Башка батареяларды колдонуужаракаттанууга жана өрттүн чыгышына алып келиши мүмкүн.

В) Аккумулятордук батарея колдонбогон учурда, аны башка маталл нерселерден алыс кармоо керек, мисалы, скрепкалар, тыйындар, ачкычтар, мыктар же башка металл нерселер. Мындай нерселер бир клемманы башка клеммага туташтырышы мүмкүн. Аккумулятор байланыштарынын учунун биригип калуусу күйүүге же өрттүн чыгышына алып келиши мүмкүн.

Г) Аккумуляторду туура эмес колдонууда андан суюктук чыгышы мумкун. Аккумулятордук суюктукка тийбеңиз. Кокустан тийсеңиз, суу менен жууп салыңыз. Эгер суюктук көзге кирсе, дароо медикалык жардам учүн кайрылуу керек. Аккумулятордон аккан суюктук дүүлуктурушу же денени күйгузүшү мумкун.

Д) Бузулган же өзгөртулген аккумуляторлорду колдонбонуз. Бузук же модификацияланган батареялар өрт, жарылуу же жаракаттануу алып келиши мүмкүн.

E) Батареяны оттун же ысык температура алдында кармабаңыз. Ђрт же 130°C жогору температура жарылууга алып келиши мүмкүн.

Ж) Заряддык жабдуунун нускамаларын сактаңыз жана эч качан батареяны же аккумулятордук аспапты нускамаларда көрсөтүлген температура диапазонунун чегинен тышкары зарядка кылбаңыз. Туура эмес зарядка кылуу же їте жогору температурада зарядка кылуу батареяны бузушу мүмкүн жана өрт коркунучун жогорулатышы мүмкүн.

3.6 Кызмат

А) Электр аспабыңызды бир гана квалификациядан еткен адиске ондотунуз. Ондоо учүн тупнуска тетиктерди гана колдонуу зарыл. Бул электр аспаптын коопсуэдугун сактоого кепил болот.

Б) Бузулган аккумуляторду эч качан техникалык тейлеөден еткербенуз. Бардык батареянын техникалык тейлеө турлөру дярдоочу же тиешелүү тейлеө борбору тарабынан таткарылышы керек.

3.7 Техникалык коопсуздук боюнча кошумча көрсетмөлөр

– Колдонуу боюнча бул нускамалар ушул нускамаларда сүрөттөлгөн аспаптарга окшогон жабдуулар менен иштөөгө керектүү негизги техникалық билими бар адамдарға багытталған. Эгер мындай аспаптар менен иштөө тажрыйбаңыз жок болсо, адегенде тажрыйбалуу адистерден жардам алышыңыз керек.

– Колдонуу боюнча ушул нускаманы аткарбагандыктан келип чыккан бузлууу учүн өндүруүүчү жоопкерчилик албайт.

Колдонуу боюнча бул нускамада маалымат теменкудей берилген:

Кооптуулук!

Жаракат алуу же айлана-чейрөгө зыян келтирүү коркунучу жөнүндө эскертүү.

Электр соккусун алуу коркунучу! Электр жабдуусу менен иштеп жатканда жаракат алуу коркунучу жөнүндө эскертүү.

Кармап калуу коркунучу! Дене мүчөлөрүн же кийимди кармап калуудан улам жаракат алуу коркунучу жөнүндө эскертүү.

Көңүл бурунуз! Материалдык чыгым мүмкүндүгү тууралуу эскертүү.

Көрсөтмө: Кошумча маалымат.

4. Техникалык коопсуздук боюнча өзгөче эрежелер

A) Жантык чуркөлөөчү араа тактай же жыгач окшогон материалдарды кесууге багытталган жана арааны стержень, тарткыч, винт ж.б. сыяктуу темирден

жасалган материалдарды кесүү үүүн колдонууга болбойт. Топтолгон чаң коргогуч камтамасы сыяктуу қыймылдуу бөлуктердү бегёттөп салат. Кесип жатканда пайда болгон учкундар коргоочу каптаманы, қыстарманы жана башка пластмасс деталдарды күйгузөт.

Б) Материалдарды кыпчытмалар менен мумкун болушунча бекемдециз. Эгер материалды кол менен кармап жатсаңыз, колунузду кесүүчү дисктин эки тарабында тең кеминде 100 мм аралыкта кармаңыз. Бул араны бекитүүге же кол менен кармоого ылайыксыз елчемде кичине материалдарды кесүү учүн колдонбонуз. Колунуз кесүүчү дискке жакын жайгашкандыктан, кесүүчү дискке тийип, жаракат алуу коркунучу чоң.

В) Материал кыймылдабагыдай бекитилип, тиреечке же столго желенушу керек. Материалды аралоо дискине жылдырбаңыз, эч качан «кармабай» иштебениз. Бош жана кыймылдуу материал жогору вылдамдыкта ыргытылып, жаракат алууга себеп болшу мүмкун.

d) KGS учүн гана...: Арааны кайра иштетуучү аркылуу өткерүп материалды кесиниз. Арааны материалдын астынан устүн көздей өткерүү аркылуу материалды кеспеңиз. Кесүү учүн кесүүчү раманы көтөрүп, материалды кеспестен анын устүне коюнуз. Андан кийин кыймылдаткычты иштетип, кесүүчү раманы ылдый түшүрүп, арааны устүнөн астын көздей жылдырып, материалды кесиниз. Астынан устүн карай кесип жатканда кесүү диски башкарылбай, материалдан артка, операторду көздей ыргып кетүү коркунучу бар.

Д) Кесилуучу сызыктын устунде дисктин мандайынан же аркасынан да эч качан колунузду кайчылаштырбаңыз. Материалды «кайчылашкан кол» менен, башкача айтканда, материалдын оң жабынан кесүү дискинин жанынан сол кол менен кармoo абдан кооптуу.

E) Кесүүчү диск айланып жатканда тирөөчтү кармабаныз. Кол менен айланып жаткан кесүүчү дисктин ортосундагы коопсуз аралыкты 100 ммден эч качан жакындатпаңыз (кесүүчү дисктин эки тарабына тең тиешелүү, мисалы, тактайдын калдыктарын тазалап жатканда). Айланып жаткан дисктин колунузга жакындаганын байкабай калышыңыз мүмкүн жана ал оор жаракат алууга себеп болот.

Ж) Кесүүдөн мурун, материалды текшерициз. Эгер материал ийрейген же кыйшайган болсо, томпогой тарабын сыртты, тиреечту каратып бекитициз. Кандай болсо да, кесиле турган сызыкта материал, тирееч жана стол ортосунда ачык жер жоктугун тактоо зарыл. Ийрейген же кыйшайган материалдар одарылып, жылып кетип, айланып жаткан дисктин кесүү учурунда кыпчылышына себеп болушу мүмкун. Материалда мык жана башка нерселер болбоосу зарыл.

3) Столдо материал, тактай калдыгы ж.б. жокто гана арааны копдонунуз; столдо иштелип жаткан материал гана болууга тийиш. Калдыктардын майда белукчөлөрү, жыгачтын бош кесиндилери жана кесуучу дискке тийип кете турган башка объекттер жогору вылдамдыкта ыргып кетиши мүмкүн.

И) Бир гана материалды кесиңиз. Бир нече кабат болуп коюлган материалдарды жакшылап бекитүү же кармоо мүмкүн болбогондуктан, кесип жатканда алар дискти кыпчыл же сыйгаланып кетиши мүмкүн.

Й) Колдонуудан мурун, чүркөлөөчү жантык араа түз жана катуу иш аймагына орнотулушун камсыздоо керек. Түз жана қатуу жерде чүркөлөөчү жантык араанын түруксуз иштөө қоркунучу төмөндөйт.

K) Жумушунузду пландаңыз. Кесүү дискинин жантыктыгын же кесүү бурчун езгерткен сайын езгертүлүүүү тиреөч туура тегизделип, материал кесүүүү дискке же коргоочу каптамага тийбестен бекитилгенин тактап турунуз. Машинаны күйгузбестен жана материалды столго койбостон, кесүүчү дисктин кыймылы кесип жатканда кандай болоорун баамдап,

тоскоолдукка учурабастыгын жана тиреечту кесип салбастыгын тактаңыз.

Л) Материалдын узуну же туурасы столдун өлчөмүнөн чоңураак болсо, аны тиреп коюу керек, мисалы, столду узартуучу аянтча же эшектердин жардамы менен. Чүркөлөөчүн жантык араанын өлчөмүнөн узуну же туурасы чоңураак материалдар бекем тирелбесе, оодарылып кетиши мүмкүн. Оодарылып жатканда кесилген тактайдын же материалдын кесиндиси коргоочу каптаманы көтерүүп салышы мүмкүн, айланып жаткан диск болсо аларды туш тарапка ыргытып салышы мүмкүн.

М) Столду узартуунун ордуна материалды тиреёге башка адамдарды чакырууга болбойт. Туруксуз тиреёч кесүүчү дисктин крысылышына алып келиши мумкун. Андан тышкары, кесип жатканда материал жылып кетип, сизди же жардамчыңызды айланып жаткан кесүүчү дисске тартып кетиши мумкун.

Н) Кесилген кесиндини айланып жаткан дискке кысууга болбойт. Эгер орун жетишсиз болсо, мисалы, узунунан коюлган тиреөчтөр колдонулуп жатканда, кесилген кесинди дискти кыпчып калышы мүмкүн, а кесуүчу диск болсо кесиндини куч менен ыргытып жибериши мүмкүн.

О) Ар дайым кыпчытма же тегерек материалды тиреего ылайыктуу жабдык колдонунуз, мисалы тартыч же түтүк. Кесип жатканда тартыч түрүлүп кетип, натыйжада кесүүчү диск «тиштелип» калышы мүмкүн, материалыңз менен колунуз кесүүчү диске тартылып кетиши мүмкүн.

П) Материалды кесээрден мурун кесүүчү диск толук вылдамдыкта айлангыча кутө турунуз. Бул материалды ыргытып жиберүү коркунучун темөндөтөт.

Р) Эгер материал кыпчылЫП же кесүүчү диск бөгөттөлүп калса, чүркөлөөчү жантык арааны өчүрунуз. Кыймылдап жаткан бөлүктер токтогуча күте туруп, электр вилкасын жана/же аккумуляторду суурунуз. Андан кийин кыпчылган материалды алып сальңыз. Ушинтип бөгөттөлүп калганда, көзөмөлдөө араалоо улантылса, башкаруу жоголуп, чүркөлөөчү жантык диск бузулушуна себеп болушу мүмкун.

С) Кесип буткөндөн кийин баскычты коё берип, кесилген кесиндни чыгаруудан мурун кесүүчү раманы алдынан кармап, кесүүчү диск токтогуча күте туруңуз. Токтоп келе жаткан кесүүчү диск тарапка колду созуу өте кооптуу.

s) KGS 254 M, KGS 305 M, KGS 18 LTX BL 216, KGS 18 LTX BL 254, KGS 18 LTX BL 305 учун гана: Эгер сиз араалоону толук эмес түрдө жасасаңыз ошондой эле көтөргүчтү араанын башы эң теменку абалга жеткенге чейин кое берсеңиз, тутканы бекем кармоо сунушталат. Араанын токтотуу эффектиси анын башын бөлүк-бөлүк кылып ылдый тартканга мүмкүндүк берет, бул нерсе жаракат алуу коркунучуна алып келет.

4.1 Техникалык коопсуздук боюнча кошумча көрсетмөлөр

- Тиешелүү бөлүмдөрдө келтирилген коопсуздук техникасы боюнча өзгечө көрсетмөлөрдү аткарыңыз.

- Керек учурда кырсыктын алдын алуу боюнча директиваларды же буйруктарды аткарыңыз.

Жалпы кооптуулуктар!

- Айлана-чөйрөнүн таасирин эске алыңыз.

- Узун материалдар менен иштеп жатканда аларга ылайыктуу тиреечтөрдү колдонунуз.

- Бул машинаны ушундай машиналар менен иштеедегу коопсуздук боюнча окутуудан еткөн жана машина менен иштеп жатканда пайда болуучу кооптуулуктарды билген адамдар гана колдоно алат. 18 жашка толо электер бул машинаны кесипкөй окутуу алкогында жана мастердин кеземелунде гана колдонуусуна уруксат берилет.

- Коркунучтуу аймакка чоочун адамды, езгече балдарды киргизбениз. Иштетип жатканда чоочун адамдар шайманды же анын кабелин кармашына уруксат бербециз.

• Араанын тиштери ысып кетишине жол бербениз.
• Пластик кесип жатканда анын ээрип кетишине жол бербеңиз.

Кыймылдуу деталдардан жаракат кана кыпчытуу коркунучу!

• Коргоочу каражаттарды орнотпостон бул жабдууну иштетпециз.
• Ар дайым кесүүчү дисктен коопсуз аралыкты сактаңыз. Керек болсо материалды берүүгө ылайыктуу шаймандарды колдонунуз. Иштеп жатканда кыймылдоочу деталдардан коопсуз аралыкты сактаңыз.
• Кесилген материалды ж.б. иш аймагынан чыгаруудан мурун, кесүүчү диск толук токтогуча күтө туруңуз.
• Араалоо учурунда деталдар бекем бекитиле турган өлчөмдөгү материалдарды гана араалаңыз.
• Материалды кармоо учүн тарттыруучу түзмөк же кыскыч колдонунуз. Ошондо кол менен кармаганга караганда, ишеничтүүрөөк болот.
• Инерция менен айланып жаткан кесүүчү дискти капиталынан кысуу аркылуу токтотпонуз.
• Тууралоо, техникалык тейлее же ондоо иштерин жүргүзүүдөн мурун электр вилкасын розеткадан сууруңуз же чечилме аккумулятор блогун чыгарып салыңыз.
• Эгер шайман колдонулбай турса, электр вилкасын розеткадан сууруп же чечилме аккумулятор блогун чыгарып салыңыз.

Кыймылсыз турган кесүүчү шайман сип кетүү коркунучун туудурат!

• Кесүүчү шайманды алмаштырып жатканда коргоочу мээлей кийиңиз.

- Кесүүчү диск адамга эч кандай жаракат келтирбегидей кылып сактаңыз.

Кесүүчү раманын тээп кетүү нучу (кесүүчү диск материалга ип калып, кесүүчү рама күтүүсүздөн тээп кетет)!

• Кесилип жаткан материалга ылайыктуу кесүүчү дискти танданыз.
• Тутканы бекем кармаңыз. Кесүүчү диск материалга кирип бара жатканда тээп кетүү коркунучу өтө жогору.
• Жука материалдарды бир гана майда тиштүү кесүү дисктери менен кесиңиз.
• Ар дайым курчутулган кесүүчү дисктерди гана колдонунуз. Мокоп калган кесүүчү дисктерди дароо алмаштырыңыз. Кесүүчү дисктин мокок тиши материалудын үстүне тийгенде тээп кетүү коркунучы жогору.
• Материалдын кыйшайышына жол бербециз.
• Күменденуп жатсаңыз, материалдан бөтөн нерселердин (мисалы мыктардын же шуруптардын) жоктугун текшериңиз.
• Бир убакта бир нече материалды, анын ичинде бир нече даанасы бир боого боолонгонун кесууге кескин турде тыюу салынат. Кесуучу диск бир нерсени кокустан кармап калганда кырсык орун алуу коркунучу бар.
• KGS менен гана...: Ойуктарды кесип жатканда кесуучу дискке каптальнан басым жасоодон алыс болуу керектиги жана кысуучу шайманды колдонуу сунушталат.

Кармап калуу коркунучу!

• Иштеп жатканда дene мучөлөрүн же кийндми айланып жаткан деталдар тартып кетпешин көземөлденүз (галстук, мээлей, жеңи узн кийим кийбеңиз; узн чачты чач торчосуна жыйнап коюңуз).
• Устундө/ичинде трос, шнур, лента, кабель, зым же ушуга окшогон нерселер бар материалдарды тилүүгө кескин түрдө тыюу салынат.

Жеке коргоо каражаттарын жетиштүү нбогондуктан келип чыккан уч!

• Коргоочу кулак тыгындарын колдонунуз.
• Коргоочу кез айнекчен иштециз.
  • Чандан коргоочу респиратор колдонунуз.
• Атайын жумуш кийими менен иштециз.
  • Тайгаланбаган бут кийим кийициз.
• Кесүүчү диск менен жана учтуу шайман менен иштеп жатканда кол кап кийүү эскертилет. Кесүүчү дисктерди кабына салып ташыңыз.

Тактай чаңы толгондуктан келип н коркунуч!

• Ар дайым чаң кетируγγчү түзмөк туташкан абалда иштеңиз. Чаң кетируγγчү түзмөк 16.- бөлүмдө көрсетүлген параметрлерге дал келүүсү зарыл.

- Перфоратор менен иштееде пайда бөлгөн бөлукчелердө рак, аллергиялык реакцияларды, респиратордук ооруларды туубаса деффекттерди жана репродуктивдик функцияларды бузууну алып көлуучү заттар болушу мүмкүн. Мындай заттарга бир нече мисал: коргошун (коргошун камтылган каптамада), тактайга иштетилүүчү кошулмалар (хром кислотасынын тузу, тактайды коргоочу каражаттар), тактайдын кээ бир түрлерү (дуб же бук дарагынын чаңы).

- Коркунучтун жогорулугу талап кылуучу же башка жанындагы адамдар канчалык кеп кабыл болгонуна жараша болот.

- Бөлүкчөлөрдү организмге киргизбегиле.

- Мындай заттардын таасирин темөндетүүүүүн жумушчу орунду аба алмаштыргыч менен камсыздап, микроскопикалык бөлүкчөлөрдү өткербөй турган респираторлор сыяктуү тийиштүү коргоочу жабдыктарды кийүү керек.

- Материалдар, жумушчулар менен иштөө боюнча, иштин туру жана анын жайгашкан жерин аныктоо боюнча белгиленген эрежелерди сақтағыла (мисалы, техникалық коопсуздук, утилизация боюнча эрежелер).

- Бөлүкчөлөр айлана боюнча тарабашы учүн аларды пайда болгон жеринен чогултуу керек.

- Комплект менен келген чанды кармоочу тузмекту жана ылайыктуу чаң кетируу системасын колдонунуз. Аны менен айлана-чейрегө бөлукчөлер азыраак чандалат.

• Чандын зыян таасирин төмөндөткулө:

– пайда болгон зыян белукчелердун нугун жана жабдыктардын чачылуучу газдарын өзүңөрге, жаныңардагы адамдарга же туруп калган чанга багыттабагыла,

– аба соргучту жана/же аба тазалагычтарды колдонгула,

– Иш орундары жакшы салкындалган, жайдын ичиндеги абаны аба соргуч менен тазалоо керек. Шыпыруу же аба менен үйлөө чанды кайра кетерөт.

– Коргоочу кийимди атайын чаң соргуч менен тазалап же жууш керек. Уйлөбө, чаппа жана щетка менен тазалаба.

Техникалык өзгөртүүлөрдөн же уүчү текшербеген жана уруксат ген деталдарды колдонуудан улам чыккан коркунуч

• Бул шайманды дал ушул нускамаларда айтылгандай орнотунуз.
• Өндүрүүчү уруксат берген деталдарды гана колдонунуз. Тактап айтканда, төмөнкүлөрдү: – Кесүүчү дисктер (буйрутма учүн коддорду 12. Аксессуарлар бөлумүнөн караңыз).
  – Коргоочу каражаттар.
  – Кесүү сызыгынын дисплейи
  • Деталдарды өзгөртүп жасабаңыз.

- Кесүүчү дискте көрсөтүлгөн айлануу ылдамдыгы араада көрсөтүлгөн айлануу ылдамдыгына барабар болуусун кылдат текшерүү эскертилет.

Аспаптын кемчилигинен улам келип н коркунуч!

• Ар жолу ишти баштоодон мурун аспапта бузулуулар жоктунг текшерициз: шайманды колдонуп баштаганда коргоочу каражаттардын, аксессуарлардын жана анча маанисиз бузулуулары бар деталдардын туура жана кынтыксыз иштеп жатканын текшерициз. Кыймылдуу деталдар эркин иштеп, кыпчылбай турганын текшерициз. Бардык деталдарды туура орнотуп, алардын кынтыксыз иштешине бардык шарттарды тузүү керек.
• Сынган же формасы өзгерген кесүүчү дисктерди колдонбонуз.

Ызы-чуудан улам келип чыккан нуч!

- Коргоочу кулак тыгындарын колдонунуз.

Материалдын же анын бир унүн бөгөттөлүшүнөн улам келип н коркунуч!

Бөгөттөлүп калса:

1. Аспапты өчүрүнүз,
2. Электр вилкасын розеткадан суурунуз же чечилме аккумулятор блогун чыгарып салыңыз,
3. Коргоочу мээлей кийициз,
4. Ылайыктуу аспап менен бегеттеечу нерсени чыгарып салыңыз.

4.2 Аккумуляторлуу аспап менен иштеп жаткандагы техникалык коопсуздук боюнча көрсетмөлөр:

Ар бир тууралоо, тетигин алмаштыруу, техникалык тейлее же тазалоо алдында аккумулятор блогун чыгарып салыңыз.

Аккумуляторго суу тийгизбегиле!

Аккумулятордук батареяны жылуулукка жана отко жакындатпагыла!

Жакшы иштебеген же деформацияланган батареяны колдонууга тыюу салынат! Батареяны ачууга тыюу салынат!

Аккумулятордун контакттарын кармабагыла, зымдардын биригишине жол бербегиле!

Жакшы иштебеген Li-Ion аккумулятору бат күйүп кетүүчү суюктуктун агып кетишине алып келет!

Аккумулятордон суюктук агып кеткенде жана адамдын териси менен контакт болгондо, жабыркаган теринин жерин

тезинен суу менен абдан жуу керек. Аккумулятордун суюктугу көзгө кирген учурда, көзду таза суу менен абдан жууп жана тезинен медициналык жардамга кайрылгыла!

Иштебеген инструменттин батареясын алып салгыла.

Литий-ион аккумуляторлорун транспорт менен ташуу:

Ион литий кошулган аккумуляторлору коркунуч жуктөру тууралуу мыйзамдарынын талаптарына туура келет (UN 3480 жана UN 3481). Литий-иондук аккумуляторлорду женөтүүдө алар учүн учүрдагы транспорт аркылуу ташуу боюнча эрежелерин тактап алгыла. Жуктердү ташуу менен иштеген ортодогу фирмалардан зарыл маалыматтарды алсаңар болот. Тастыкталган таңгакты Metabowerke GmbH немис компаниясынан алсаңар болот.

Аккумуляторлор бузулбаган корпуста жана суноктугу агылбаган учурда гана траспорт аркылуу ташылат. Женетуүнун алдында жабдыктан батареяны алып салуу керек. Ток чыкбашы учун ачык контакттарды коргоо керек (рисалы, изолента менен).

КЫРГЫЗЧАКУ

4.3 Аспаптагы символдор (моделине жараша)

Колдонуу боюнча нускамаларды окуп чыгыңыз.

Кесүүчү дискти кол менен кармабаңыз.

Коркунучтуу\зыян берүүчү бөлук. Мүмкүн болушунча колду жана манжаларды зыян берүүчү белуктен алыс кармоо эскертилет.

Коргоочу кез айнек жана кулак тыгындарын кийиңиз.

Аспапты нымдуу же суулуу бөлмөлөрдө иштетпеңиз.

КӨНУЛ БУРУНУЗ Күйүп турган лампаны карабаңыз.

4.4 Коргоочу каражаттар

Ачылма коргоочу каптама (5)

Коргоочу каптама кесүүчү дискке кокустан тийип кетүүдөн жана учуп жаткан кесиндилерден коргоого колдонулат.

Коргоочу бегеттегүчтөр (26)

Оң жана сол жактагы коопсуздук бекиткичин баскан учурда гана машина ишке киришет.

Материалдар үчүн тирөөч (25)

Материалдар учүн тирөөчтөр кесип жатканда материалдын жылышына тоскоол болот. Иштеп жатканда материалдар учүн тирөөч ар дайым орнотулушу керек.

Кошумча профиль (33) туура тегизделип жана материал кесуучу дискке же коргоочу каптамага тийбей коюлганын кеземөлдөңүз. Бекитуучу илмекти (34) тартып бекитиниз.

Машинаны иштетүүнүн алдын, кесүүчү материалды столго койбостон туруп, кесүүчү дисктин кыймылынын кесүүсүн текшерип,эч кандай зыян бербестигин жана тиреечке (33) доо кетирбестигин крылдат текшериңиз.

Кошумча профиль (33) туура эмес тегизделсе, жантык жана кош кыйгач сызык менен кесип жатканда ал кесүү тактасына тийип кетип, натыйжада оор жаракат алууга себеп болушу мүмкүн.

Жумушчу бөлуктүн кошумча профилин (33) бекитүучу рычагдар бошогондон кийин жантайыңкы кесүү учүн (34) жылдыруу керек. KGS менен гана...305...(А сур. караңыз): Бул машинанын он жана сол жагында кошумча профили бар (33). Атайын кесүү учүн кошумча профилди (33) алып салуу керек болушу мумкун. Алып салуу учүн 2 уч бурчтук бири- бирине карагандай болул жылдырыпылышы керек. Бул абалды кошумча профилди (33) жогору көтерсө болот. Кесилгенден кийин, жоголуп кетпеши учүн, кошумча профилди (33) кайрадан бекитиңиз.

5. Кыскача билдируу

2-бетти кара.

Иллюстрациялар бардык жабдыктар учүн үлгу катары берилген. Андыктан сиздин жабдуунун комплекти сүреттерден айырмаланышы мүмкүн.

1 Чамынды мүшөгүнүн сыдырмасы

2 Чамынды мүшөгү

3 Чамынды соруучу түтүк

4 Стенд

5 Ачылма коргоочу каптама

6 Токтоонун узактыгы

7 Стол

8 Бурулма стол

9 Столдун коюлмасы

10 Бурулма столдун бекитүүчү туткасы

11 Бекитүүчү позициялары үчүн коопсуздук илгич Бурулма стол

12 Чоюучу жабдуунун бекитүүчү винти *

13 Ички алты бурчтуктуу ачкыч/ Ички алты бурчтуктуу ачкычты сактоочу жай

14 Материалды бекитуу шайманы

15 Столдун туурасын чоцойтуу аянтчасы

16 Столдун ажыратуучу жана бириктируүүчү рычагдарын бекитүү

17 Кесуучу дисктин бекиткичи

18 Араанын сабы

19 Кесуу сызыгынын дисплейи

20 Абалдан-абалга еткерүүчү тутка / туткалар*

21 Кабель түрүүчү ийри зым*

22 Жантыктатуучу бекиткич тутка

23 Бегеттөөчү баскыч (жантык бурчту +/- 2° чоңойтуу үчүн)

24 Транспорттук бекиткич

25 Материалдар үчүн тирөөч

26 Коргоочу бөгөттөгүчтөр

28 Кесүү сызыгынын дисплейин которую

29 Аккумулятор блогун бөгөттөн чыгаруу баскычы *

30 Идиш индикаторунун баскычы *

31 Идиштин сигнал индикатору *

* моделине жана комплектациясына жараша

6. Орнотуу жана ташуу

KS 216: Жантайуусун жөнге салуу үчүн (22) бекитүүчү рычагды орнотуу зарылдыгы эскертилет.

(сүрөт. Барактын жогорку жагында он жакта көрсетулгөн; 2-бетти кара)

1. Айлантма столду (8) 0°тагы абалга жылдырыңыз.
2. Монтаждоочу бураманы кесилген жагы менен болттон алып салыңыз.
3. Бекитүүчү рычагды (22) алты бурчтуу болтко орнотуп, сааттын жебеси боюнча бекитиңиз.
4. Бекитүүчү рычагды (22) алып, кайра кесилген болттун устүнө тегиз коюп, монтаждоочу бурама менен бураныз.

Керек болсо (20) ташуучу туткасын орнотунуз (моделине жараша айырмаланат)

- Которуучу тутканы (20) сүретте көрсетүлгөндөй бураңыз.

Керек болсо, (15) столдун туурасын чоцойтуучу аянтчаларды кошунуз (моделине жараша)

1. Транспорттук таңгактан столдун туурасын чоңойтуучу оң же сол аянтчаны чыгарыңыз.

2. Столдун аралыгин он жагына жантайма узундугу (6) менен орнотунуз. Баракчага туура көңүл буруңуз, анткени барактарды чаташтырганда, аларды өчүрүү кыйынга турушу мүмкүн.

3. Баскычты (35) басып, столду кеңейтүүчү рельстерин бекиткичтерге (15) толугу менен киргизүү сунушталат. Баскыч (35) басылып, стол аралыги орнотулган.

4. Керектүү аралык тандалган соң, туурасынан чоңойтуучу аянтчаны бекитүүчү рычаг менен (16) бекитиңиз.

5. Айрыкча узун бланктарды колдоо учүн эки капитал стол аралыгын (15) алып, бириктирсе болот (В сүр. караңыз) бөлмөге эркин жайгаштыруу учүн. Колдонгондон кийин, аны кайра машинага орнотуп алыңыз.

i Көрсетмө:

Столдун аралыгин алып салуу үчүн (В сүр. караңыз): басычты (35) арты тешик аркылуу басуу үчүн, аны сууруп алыңыз (мисалы, алты грандуу ачкычи менен). Столду кеңейтүүчү капканы толугу менен сууруп салыңыз.

KGS менен гана... 305: Зарыл болсо, стендди (кронштейнди) тартыңыз

1. Стендин (4) астыңкы бөлүкке бекитип турган 2 алты бурчтуу буроону бошотунуз.

2. стендин (4) мүмкүн болушунча сууруп чыгыңыз жана 2 алты бурчтуу буроону бекемдөө менен бекитиңиз

Көңүл буруңуз!

Арааны стендинде (4) ташууга болбойт.

Орнотуу

Ишеничтүү жана коопсуз иштөөсү үчүн түзмөктү кыймылсыз түпкүчке бекитилиши керек.

– Ылайыктуу араа стенди жана ошондой эле бекем орнотулган столешник болбосо жумушчу стол субстрат катары кызмат кылат.
– Ири өлчөмдөгү материалды кесип жатканда да түзмөк бекем турушу керек.
– Узун материалдарда тироечү жетиштүү болууга тийиш жана ал тиешелүү аксессуарлар менен камсыздалат.

Көрсетмө:

Мобилдуу колдонуу учун аспапты фанера листине же столярдык плитага (500 мм x 500 мм, минималдык калындьбы 19 мм) бекитип алса болот. Йштел жатканда плитаны винт кыпчыгычтары менен верстакка бекитуу керек.

1. Аспапты түпкүчкө бурап, бекитиңиз.
2. Транспорттук бекиткичти (24) бошотунуз: кесүүчү раманы акырын темөн карап басып, ошол бойдон кармап туруңуз. Транспорттук бекиткичти (24) сууруп салыңыз.
3. Кесүүчү раманы шашпай өйдө көтөрүнүз.

Транспорттоо же ташуу

1. Кесүүчү раманы темен ыргытып, транспорт фиксаторун (24) коюңуз.
2. KGS менен гана...: Бурама (12) менен тартуучу шайманды алдыгараак абалында бекитициз.
3. Бурама столду (8) оптималдуу 45° ка онго бурунуз.

Көңүл буруңуз!

Аспапты коргоочу шаймандарынан кармал кетерруге болбойт. Арааны стендинде (4) ташууга болбойт.

1. Шайманды (комплектациясына жараша) көтөрүү туткасынан же туткаларынан (20) кармаган абалда жылдыруу сунушталат.

Кошумча мүмкүнчүлүк катары: столдун эки жажка тең кеңейүүсүн толугу менен бекитип (15), аларды бекитүүчу рычаг (16) менен бекитебиз. Машинаны столдун эки кеңейтүүсүнен бирге кармап (15) көтөрүңүз жана ташыңыз.

7. Тузмөк жөнүндө кыскача билдируүү

Кыймылдаткычты күйгүзүү:

1. Коопсуздук бөгөттөгүчтү (26) (онго же солго) басып, ушул абалда кармап туруу сунушталат.
2. Күйгүзүү жана өчүрүү баскычын (27) басып, ошол абалда кармоо сунушталат.
3. Коопсуздук бөгөттөгүчтү (26) бошотуу.
   Кыймылдаткычты өчүрүү:
4. Куйгүзүү жана өчүрүү баскычын (27) бошотуу.

7.2 Кесуу сызыгынын дисплейи (19)

"Так кесүү линиялары системасында" (PCL) араа тилкесинин так келөкесү араа тилкесинин үстунө коюлган диоддун жардамы менен жумушчу белукке жиберилет. Ошентип, калибрлөө талап кылынбайт.

1. Которгучту басып (28) PCL ди жандырыңыз.
2. Так кесилген сызык жасоо үчүн, араа тилкесин жумушчу бөлуктүн үстүне бир нече сантиметр түшүрүңүз.
3. Кесилген сызык индикатору менен жумушчу бөлукту тегиздеңиз.

Батарея шаймандарында жарык күйгүзүү / өчүруүү баскычын кыска мөөнеткө басканда (27)™ жандырылат. Кыска тыныгуудан кийин жарык өчет (тынч абал) жана иштөө улантылганда автоматтык түрдө кайрадан

жарык берет. Эгер жарыктын кереги жок болсо, батарейканын (28) кубатын үнөмдөө үчүн, аны өчүргүчтөн өчүрсө болот.

Кооптуулук!

Жарыктын нурун адамдын же жаныбардын кезуне каратпаңыз

7.3 Жантык абалын жөнгө салуу

Бекитүүчү тутканы (22) бошоткондон кийин арааны кадамсыз тик абалына салыштырмалуу 0° жана 45° аралыгында кыйшайтууга болот (38).

Тик абалына салыштырмалуу сол жакты кездей 47° же он жакты кездей 2° кыйшайтуу учун бөгеттөөчү баскычты (23) басыңыз.

KGS менен гана...305... арааны онго перпендикулярдуу багытта дагы жөндөсө болот: кармагычын бошотуп (22), туткасын (39) алдыга тартыңыз. Араа тик абалына жеткенге чейин аны 0° жана 45° аралыгында кыйшайтууга болот (38). Тик абалына салыштырмалуу арааны сол жакты көздөй 47° ка кыйшайтуу учүн бөгөттөөчү басқычты (23) басуу эскертилет.

Кооптуулук!

Кесип жатканда жантык бурчу өзгөрбөөсу үчүн четтөө консолунун бекитүүчү туткасы (22) тартылып туруусу керек.

KGS менен эмес...305..., KS 216 M: Колдонууга жараша, бекитүүчү тутканын абалын өзгөртсөңуз болот: ал үүүн бекитүүчү тутканы тартып, аны керектүү абалга чейин бурап, кайра толук бекигенге чейин түртүп коюңуз.

7.4 Бурулма стол

KGS менен гана...: Кыйшайтып кесуу учун бекитүүчү тутканы (10) бошоткондон кийин жана стопорду (11) койгондон кийин айланма столду (8) каалаган бурчка бруууга болот. Ошентип, материалдын багыттоочу жээгине салыштырмалуу кесуу бурчу өзгерёт.

KS менен гана...: Кыйшайтып кесүү учүн бекитүүчү тутканы (10) бошоткондон кийин айланмастолду каалаган бурчка бурууга болот. Ошентип, материалдын бағыттоочу жэзгине салыштырмалуу кесүү бурчу өзгерөт.

Кооптуулук!

Кесип жатканда кыйшаюу бурчу езгөрбөөсү учүн бурулма столдун (бекитилген абалдарында дагы!) бекитүүчү туткасы (10) буралышы керек.

7.5 KGS менен гана...: Тартуучу шайманы

Тартуучу шаймандын жардамы менен туурасынан кесилиши чоң материалдарды да тилүүге болот. Тартуучу шайманды кесүүнүн ар кандай түрунө (түз кесүүлер, оюк кесүүлер, жантык кесүүлер жана кош кыйгач кесүүлер жана оюктар) колдонууга болот.

Тартуучу шайман колдонулбай турганда аны бекитүүчү винт (12) менен арткы абалга бекитип коюу керек.

7.6 KGS менен гана...: Кесүүчү терендикти аныктоо

Кесүү терендигин чектөөчү шайман (48) тартууучу шайман менен бирге оюк кесүү үчүн колдонулат.

Орнотуучу винтти бурап, аны контграйка менен бекитиңиз. Тиреөч (49) артка жылганда кесүү терендигин чектөечу шайман активсиз абалга келет.

8. Ишке киргизүү

8.1 Чамынды мүшөгүн / кесиндилерди тазалоо аспабын туташтыруу

Кооптуулук!

Дарак чаңынын кээ бирлери (мисалы, дуб, бук жана ясень тактайлары) дем менен жутуп алганда рак оорусуна алып келиши мүмкүн.

– Иштеп жатканда сөзсүз түрдө ылайыктуу кесинди тазалоочу аспаптарды колдонунуз.
– Жыгач чацынын баарын кармап, тазалоо мүмкүн болбогондуктан чандан коргоочу респиратор колдонунуз.
– Чаң мүшөгүн тез-тез бошотуп туруңуз. Бошотуп жатканда чандан коргоочу респиратор колдонуңуз.

Жеткирилген комплекттеги чаң мүшөктүү шайманды ишке киргизип жатканда:

- Чаң мүшөгүн (2) сормо түтүкке (3) коюңуз. Чамынды мүшөгүнүн сыдырмасы (1) жабык экенин тактаңыз.

Эгер аспапты чаң тазалоочу шайманга кошуп жатсаңыз:

• Чамынды сормо түтүкке кошуу үчүн ылайыктуу адаптерди колдонунуз (12. "Аксессуарлар" бөлүмүн караңыз).
• Кесинди тазалоочу шайманды орнотуу 16. «Техникалык шарттары» бөлүмүндө келтирилген талаптарга жооп берээрин текшерициз.
• Андан тышкары кесинди тазалоо шайманын колдонуу боюнча эрежелерди карманыңыз!

8.2 Материалдын тарттыруучу аспабын орнотуу

Материалдын тарттыруучу аспабын (14) орнотуу эки абалда болуусу мүмкүн:

– Жазы материалдар учун: Материалдын тарттыруучу аспабын столдун арткы көзөнөгүне (36) коюңуз.
– Ичке материалдар учун: Материалдын тарттыруучу аспабын столдун алдыңкы көзөнөгүне (37) коюңуз.

8.3 Атайын тармак аспабы үчүн

Кооптуулук! Электр чыналуусу

Аспапты бир гана төменку талаптарга жооп берген кубат булагына туташтырыңыз (16. "Техникалык шарттары" белумүн да караңыз):

– Электр кубатынын чыналуусу жана жыштығы заводдук тактайчада көрсетулгендерге дал келуусу зарыл:
– Аспапты агып кетме токтон коргоочу 30 мА автомат менен корголот;
– Розетка талаптагыдай орнотулуп, жердетилип жана текшерилиши керек.

- Тармак кабели иштеп жатканда тоскоол болбогудай жана үзүлүп калбагыдай болуп коюлушу керек.

- Узарткыч катары бир гана резина менен изоляцияланган жана кесилиши (3 × 1,5 мм²) жетиштүү кабель колдонунуз.

- Сыртта иштөө үчүн узарткычтарды колдонунуз. Сыртта иштеп жатканда тиешелуу жазмалары бар, уруксат берилген узарткычтарды гана колдонунуз.

- Аспап кокустан иштеп кетишине жол бербециз. Вилканы розеткага саяардан мурун, аспаптын өчүрүү/куйгүзүү баскычы өчүрүлгенүн тактаңыз.

8.4 Атайын аккумулятор аспабы учүн

- Аспап кокустан иштеп кетишине жол бербениз. Аккумулятор блогун орнотуп жатканда аспаптын өчүрүү/күйгүзүү баскычы өчүрүлгенүн тактаңыз.

Аккумулятор

Колдонуунун алдында аккумуляторду (32) заряддоо зарыл.

Электртогунан өчүрүүдө батареяны кайра зарядка койгула.

Аккумуляторду кубаттоо боюнча нускаманы Metabo кубаттоочу түзмөгүнүн пайдалануу эрежелеринен караңыз.

Аккумулятордук батареялар кубаттуулугу жана сигнал билдируусу бар (31) (жабдууларга жараша):экендиги эскертилет.

• Баскычты (30) басканда, жарык диод кубаттоонун абалын көрсетөт.
• Бир жарыкдиод күйүп-жанып жатса, батарея дээрлик бош жана кайра дүрметтөөге муктаж.

Батареяны чыгаруу жана киргизүү

Өчүруү Батарея кутучасынын кулпусунун ачуу баскычын (29) басып, батареяны (32) алдыга тартуу керектиги белгиленет.

Киргизуу: Аккумулятор блогу (32) орногудай кылып салыңыз.

9. Пайдалануу

• Ишти баштаардан мурун коргоочу шаймандар туура иштеп жатканын текшерициз.
• Тилүү иштерин жүргүзүп жатканда туура абалды карманыңыз:
  – иштеечу тарап мандайда;
  – өзүңүз арааны караңыз;
  – кесүү дискинин огунун сол жагында.

Кооптуулук!

Иштөөчү бөлуктү ар дайым кысуучу шайман менен бекемдөө зарылдыгы (14).

Манжаны кыпчытуу коркунучу!

Кесуучу раманы жантык кылып же буруп жатканда шарнир тарапка же шаймандын алдындагы аймакка кол менен тийбеңиз!

• Жантык кылып жатканда кесүүчү раманы бекем кармаңыз.
• Иштеп жатканда төмөнкүлөрдү колдонунуз:
  – Материалдын тиреечтөру – узун материалдар үчүн, эгер тилгенден кийин материал столдон кулап кете турган болсо;
  – чамынды мүшөгү / кесиндини тазалоо аспабы
• Араалоо учурунда деталдар бекем бекитиле турган өлчемдөгү материалдарды гана араалаңыз.
• Тилип жатканда материалды ар дайым столго такаңыз жана кыйшаюусуна жол бербеңиз. Айланып жаткан кесүүчү дискти капиталынан кысуу аркылуу токтотпонуз. Кесүүчү диск бөгеттелгенде қырсық алуу коркунучу бар.

9.1 Түз кесүү

Баштапкы абал:

– Транспорт бекиткичин (24) бошотунуз.
– Кесүүчү рама өйдө көтөрүлгөн
– KGS менен гана...: Кесүү терендигин (49) чектөө.
– Бурулма стол 0° абалында, бурулма столдун бекитүүчү туткасы (10) тартылган болот.
– Четтөө консолунун тик абалга кыйшаюусу 0°, кыйшаюуну бекитүүчү тутка (22) тартылган болот.

– KGS менен гана...: Эң аягында тартуучу шайман.

– KGS менен гана...: Тартуучу шаймандын бекитүүчү илмеги (12) бошотулган.

– Материалдын тиреечунун (25) жөндөлүшү: Бекитүү рычагды (34) бошотуу. Кошумча профилди (33) (KGS...305...:: кошумча профиль) материал кесүүчү дискке же коопсуздук каптамасына тийбегидей абалга жылдыруу эскертилет. Бекитүүчү рычаг (34) менен бекитиңиз.

Материалды тилүү:

1. Материалды тирөөчке такап, аны тарттыруучу шайман (14) менен кысыңыз.
2. KGS менен гана...: Көлемдүү материалдар учүн: кесүүчү дискти, операторду көздөй

КЫРГЫЗЧАКУ

алдыга тартуу зарылдыгы эскертилет (тартуучу шайман).

1. Коргоочу бөгөттөгүчтү (26) өчүруп, өчүрүү/ күйгүзүү баскычын басып, (27) аны ушул абалда кармап турунуз.
2. Кесүүчү раманы туткасынан кармап, жайжай аягына чейин тушүрүнүз жана керек болсо артака түртүнүз (оператордон алыстатып). Тилип жатканда кесүүчү раманы материалга кыймылдаткычтын айлануу ылдамдығы анча темендебегудей кылып такаңыз.
3. Материалды тилүү бир жолу өткөрүү менен аткарылат.
4. Өчүрүү/күйгүзүү баскычын (27) коё берип, кесүүчү раманы жай-жайдан өйдөқү иш абалына кайтарыңыз.

9.2 Кыйшайтып кесүү

Баштапкы абал:

– Транспорт бекиткичин (24) бошотунуз.
– Кесүүчү рама өйдө көтөрүлгөн
– KGS менен гана...: Кесүү терендигин (49) чектөө.
– Четтөө консолунун тик абалга кыйшаюусу 0°, кыйшаюуну бекитүүчү тутка (22) тартылган болот.
– KGS менен гана...: Эң аягында тартуучу шайман.
– KGS менен гана...: Тартуучу шаймандын бекитүүчү илмеги (12) бошотулган.
– Материалдын тирвечунун (25) жендёлүшу: Бекитүү рычагды (34) бошотуу. Кошумча профилд (33) (KGS...305...: кошумча профиль) араа тилкесинин багытына толугу менен жылдырыңыз, ошондо жумушчу белук мумкун болушунча жакшы колдоого алынат. Бекитүүчу рычаг (34) менен бекитиңиз.

Материалды тилүү:

1. Бурулма столдун бекитүүчү туткасын (10) кое берип, стопорду (11) бошотунуз.
2. Керектүү бурчу орнотунуз.
3. Бурулма столдун бекитүүчү туткасын (10) тарттырыңыз.
4. Материалды "Туз кесүүлөр" бөлүмүндө сүрөттөлгөндөй кылып тилиңиз.

9.3 Жантык кесүү

Баштапкы абал:

– Транспорт бекиткичин (24) бошотунуз.
– Кесүүчү рама өйдө көтөрүлгөн
– KGS менен гана...: Кесүү терендигин (49) чектөө.
– Бурулма стол 0° абалында, бурулма столдун бекитүүчү туткасы (10) тартылган болот.
– KGS менен гана...: Тартуучу шаймандын бекитүүчү илмеги (12) бошотулган.
– KGS менен гана...: Эң аягында тартуучу шайман.
– Материалдын тиреечунун (25) жөндөлүшу: Бекитүү рычагды (34) бошотуу. Кошумча профилд (33) (KGS...305...: кошумча профиль) материал кесүүү дисске же коопсузудук каптамасына тийбегидей абалга жылдыруу эскертилет. Бекитүүү рычаг (34) менен бекитиниз.

KGS менен гана...305...: Айрым бурчтук абалдар үчүн кошумча профилдердин бирин (33) алып салуу мумкүн экендиги сунушталат Алып салуу үчүн 2 уч бурчтук бири-бирине карагандай болуп жылдырылышы керек. Бул абалды кошумча профилди (33) жогору көтерсө болот. Кесилгенден кийин, жоголуп кетпеши үчүн, кошумча профилди (33) кайрадан бекитиңиз.

Материалды тилүү:

1. Араанын арты бетиндеги жантыктатуу шайманынын бекитүүчү туткасын (22) бошотунуз.
2. Четтетүү консолун керектүү абалга жайжайдан жантыктатыңыз. Кененирээк бул бөлумду караңыз: 7.3.
3. Жантыктатуучу бекиткич тутканы (22) бекитиниз.
4. Материалды „Туз кесүүлөр“ бөлүмүндө сүрөттөлгөндөй кылып тилиңиз.

9.4 Кош кыйгач кесүү

Көрсетмө:

Кош кыйгач кесуу - кыйгач кесуу менен жантык кесуу бирге аткарылат. Демек, материал багыттоочу жээкке кийгачынан жана жогору тарабына кийгачынан тилинет.

Кооптуулук!

Кош кыйгач кесүүдө кесүүчү диск көп жантыктатылгандыктан, чоң ачылып – жаракат алуу коркунучу жогору. Кесүүчү дисктен коопсуз аралыкты сактаңыз.

Баштапкы абал:

– Транспорт бекиткичин (24) бошотунуз.
– Кесүүчү рама өйде көтөрүлгөн
– KGS менен гана...: Кесүү терендигин (49) чектөө.
– Бурулма столду керектүү абалга бекитиңиз.
– Четтетүү консолуна керектүү бурчту коюп, консолду бекитиңиз. Кененирээк бул бөлумду караңыз: 7.3.
– KGS менен гана...: Тартуучу шаймандын бекитүүчү илмеги (12) бошотулган.
– KGS менен гана...: Эң аягында тартуучу шайман.
– Материалдын тиреечунун (25) жөндөлүшу: Бекитүү рычагды (34) бошотуу. Кошумча профилди (33) (KGS...305...: кошумча профиль) материал кесүүчү дискке же коопсуздук каптамасына тийбегидей абалга жылдыруу эскертилет. Бекитүүчү рычаг (34) менен бекитиниз.
KGS менен гана...305...: Айрым бурчтук абалдар учүн кошумча профилдердин бирин (33) алып салуу мүмкүн экендиги сунушталат Алып салуу учүн 2 уч бурчтук бири-бирине карагандай болуп жылдырылышы керек. Бул абалды кошумча профилди (33) жогору көтөрсө болот. Кесилгенден кийин, жголуп кетпеши учүн, кошумча профилди (33) кайрадан бекитиңиз.

Материалды тилүү:

- Материалды „Түз кесүүлөр“ бөлүмүндө сүрөттелгөндөй кылып тилиңиз.

9.5 KGS менен гана...: Анча терен жана көлөмдүү эмес ойуктарды кесүү

Көрсетмө:

Кесуу терендинин чектвочу шайман тартуучу шайман менен бирге оюк кесуу учун колдонулат. Мындайда материал толук тилинбей, белгилуу терендикте гана тилинет.

Тээп кетүү коркунучу!

Оюктарды кесип жатканда кесүүчу дискти капталынан kyспоо абдан маанилүү. Болбосо, кесүүчу рама өйдө ыргып кетиши мүмкун! Оюктарды кесип жатканда тарттыруучу шайман колдонулат. Кесүүчу раманы капталынан кыспаңыз.

Баштапкы абал:

– Транспорт бекиткичин (24) бошотунуз.
– Кесүүчү рама өйдө көтөрүлгөн
– Четтетүү консолуна керектүү бурчту коюп, консолду бекитиңиз. Кененирээк бул бөлүмдү караңыз: 7.3.
– Бурулма столду керектүү абалга бекитиңиз.
– Тарттыруучу шаймандын бекитүүчү винти (12) бошотулган.
– Тарттыруучу шайман арткы абалда.

Материалды тилүү:

1. Кесүү терендигин чектөөчү шайманды (48) керектүү терендикке коюп, контграйканы бураңыз. Кесилген терендиктин чектөөсүн (49) алдыга жылдырыңыз.
2. Коргоочу бөгөттөгүчтү (26) бошотуп, кесүүчү раманы ылдый түшүруп, коюлган кесүү терендигин текшериңиз:
3. текшерүү үчүн кесип көрүңүз.

4. Керек болсо, тиешелүү кесүү тереңдиги коюлмайынча 1-3-кадамдарды кайталаңыз.

5. Материалды „Туз кесүүлөр“ бөлүмүндө сүреттелгөндөй кылып тилиңиз.

10. Техникалык тейлее жана кармоо шарттары

Кооптуулук!

Техникалык тейлее жана тазалоо иштерин аткаруудан мурун электр вилкасын сууруңуз же чечилме аккумулятор блогун (32) чыгарып салыңыз.

– Бул белумде сүрөттөлгөн техникалык тейлөө жана ондоо иштерин адистер гана аткаруусу зарыл.
– Бузулган деталдарды, өзгечө коргоочу аспаптарды түпнуска аспаптар менен гана алмаштыруу керек. Өндүрүүчү текшербеген жана уруксат бербеген деталдарды колдонуу күтүүсүз чыгымга алып келиши мүмкүн.
– Бузулууну ондогон сайын бардык коргоочу түзмөктөрдү кайра активдештирип, текшерип чыгыңыз.

10.1 Кесүүчү дискти алмаштыруу

Күйгүзүү коркунучу!

Жумуш буткөндөн кийин бир аз убакыт аралығында кесүүчү диск ысык бойдон турат. Ысыған диск муздагыча күтө туруңуз. Кесүүчү дискти күйүүүү суюктуктар менен тазалабаңыз.

Кыймылдабай турган дискте да кетүү коркунучу бар!

Чойдуруучу винтти (40) бошотуп жана тарттырып жатканда ачылма коргоочу каптаманы (5) кесүүчү дисктин устүне жаап коюу керек. Кесүүчү дискти алмаштырып жатканда коргоочу мээлей кийиңиз.

1. Электр вилкасын розеткадан сууруңуз же чечилме аккумулятор блогун (32) чыгарып салыңыз,
2. Кесүүчү раманы жогору абалына которуюнуз.
3. Кесуучу дискти орнотуу: стопор баскычын (17) басып, экинчи колунуз менен кесуучу дискти стопор баскычы бекигиче айлантыңыз. Стопор баскычын басылган абалда кармаңыз.
4. Кесүүчү дисктин валындагы шайбалуу чойдуруучу винтти (40) алты бурчтуу ачкыч (13) менен saat жебесинде (сол тараптуу сай!) бурап, чечиңиз.
5. Маятниктин коргоочусун (5) өйдө кетөрүп кармап туруңуз.
6. Тышкы фланецти (41) жана кесүүчү дискти (42) валдан кылдаттык менен чечип, ачылма коргоочу каптаманы кайра жаап коюнуз.

Кооптуулук!

Тазалоо каражаттарын (мисалы, чайыр калдыктарын тазалоо учүн) колдонбонуз, апар жеил куймалуу металл деталдарына зыян келтириши мүмкүн; болбосо, араанын колдонуудагы туруктуулугу начарлап калышы мүмкүн.
7. Кыпчытуучу катмарларды тазалоо:

– Кесүүчү дисктин валы (45),

- Кесүүчү диск (42),

– Тышкы фланец (41),

- Ички фланец (44).

Кооптуулук!

Ички фланецти туура жаткырыңыз! Болбосо араа бөгеттелүп, кесүүчү диск жулунүл кетиши мүмкүн! Тегерек оюк кесүүчү дискти карап, тегиз бети киймылдаткычты карап турса ички фланец туура орнотулган болот.

1. Ички фланецти (44) орнотуу.

2. Маятниктин коргоочусун (5) өйдө көтөрүп кармап туруңуз.

10.Жаңы кесүүчү дискти салыңыз – айлануу бағытын көзөмөлдөңүз: сол (ачық) тарабынан караганда, кесүүчү дисктеги жебе кесүүчү тактайдын капкагындагы жебенин (43) бағытына дал келүүсу зарыл!

Кооптуулук!

Ушул нускамаларда келтирилген талаптарга жана мүнөздөмөлөргө тийиштүү кесүүчү дисктерди гана колдонунуз.

Айлануунн максимальдуу илдамдыгына ("Техникалык шарттары" белумун караңыз) ылайыктуу жарактуу кесүүчу дисктерди колдонунуз – жараксыз же бузулган дисктерде борбордон качма куч жарылган сыяктуу сыныктарды чачыратышы мүмкүн.

Жыгач же ошого окшогон материалдарды кесүүге арналган кесүүчү дисктер EN 847-1 стандартына жооп берүүге тийиш.

Буларды колдонууга тыюу салынат:

– жогору легирленген тез кесүүчү болоттон жасалган кесүүчү дисктер (HSS);

– бузулган кесүүчү дисктер;

– кесүүчү тегеректер.

Кооптуулук!

– Кесүүчү дискти бир гана түпнуска деталдар менен орнотуңуз.

– Бошоп калган өткөрүүчү тегеректерди колдонбонуз; болбосо кесүүчү диск жулунуп кетиши мүмкүн.

– Кесүүчү дисктер иштеп жатканда тең салмактуу, солкулдабай жана бекитилген жерден жулунуп кетпегидей болуп орнотулушу керек.

1. Ачылма коргоочу каптаманы (5) жабыңыз.

2. Тышкы фланецти (41) орнотунуз – тегиз бети кыймылдаткычты карап турушу керек!

3. Шайбалуу чойдуруучу винтти (40) saat жебесине каршы (сол тараптуу сай!) бураныз жана кол менен бекитициз.

4. Кесүүчү дискти орнотуу: стопор баскычын (17) басып, экинчи колунуз менен кесүүчү дискти стопор баскычы бекигиче айлантыңыз. Стопор баскычын басылган абалда кармаңыз.

Кооптуулук!

– Алты бурчтуу ачкычты узартпаңыз.

– Чойдуруучу винтти алты бурчтуу ачкычты ургулоо аркылуу бекитпециз.

1. Чойдуруучу винтти (40) алты бурчтуу ачкыч (13) менен бекем бураңыз.

16.Иштөөсүн текшериңиз. Ал үчүн араа башын ылдый буруңуз:

– Ачылма коргоочу каптама башка бөлуктөргө тийбестен кесүүчү дискти бошотушу керек.

– Арааны баштапкы абалына келтирип жатканда коргоочу каптама кесүүчү дискти автоматтык түрдө жабышы керек.

– Кесүүчү дискти кол менен айлантыңыз. Кесүүчү диск орнотулган абалдын баарында башка бөлүктөргө тийбестен айланышы керек.

10.2 Столдун коймосун алмаштыруу

Кооптуулук!

Столду коймосу (9) бузулуп калса майда нерселер коймо менен кесүүчү дисктин ортосунда тыгылпы калып, кесүүчү дискти бегёттөө коркунучу бар. Столдун бузулган коймолорун дароо алмаштырыңыз.

1. Столдун коймосундагы винттерди чечиңиз. Винттерге жетүү үчүн бурулма столду буруп, кесүүчү раманы кыйшайтыңыз.

2. Столдун коймосун чечициз.

3. Столдун жаңы коймосун орнотуңуз.

4. Столдун коймосундагы винттерди бекитиңиз.

10.3 Материалдын тиреөчүн тууралоо

1. Ички алты бурчтук менен (46) винттерди бошотунуз.

2. Эгер бурулма стол 0° абалында бекитилген болсо, материалдын тиреечун (25) кесүүчү дискке тик бурчта жаткыдай кылый тегиздеңиз.

3. Ички алты бурчтук (46) менен винттерди бекитиңиз.

10.4 Машинанын жантайусун жөндөө буроолор

Жантайууну жөндөө үчүн жөндөө бурамалары (47) машинанын сол жана оң жагында жайгашкан. KGS 305 менен мындан тышкары жогору жагында (0°) (J сүр. караңыз):

KGS/KS...: солго буруу = 0°, онго буруу = 45° KGS 305 М: солго буруу = 45° солго, жогору буруу = 0°, онго буруу = 45° онго

Алты грандуу гайканы бошотуп, жөндөөчү бураманы бир аз жөндөңүз, андан кийин аны алты бурчтуу бекитүүчү гайка менен ордуна коюнуз. Жантайып тууралоону бурч менен текшериңиз. Зарыл болсо, процедураны кайталаңыз.

10.5 Кысуучу рычагды тууралаңыз

Зарыл болгондоі гана: эгерде рычагдар (16) менен (34) жетиштүү кысуу күчүне жетишүү мүмкүн болбосо, рычагдарды жөндесө болот.

Винттин бурамасын бурап, рычагды суурул алыңыз жана бир аз бурулуп, аны розетка менен болтко орнотунуз. Винттин жардамы менен кайрадан бураңыз.

10.6 Аспапты тазалоо

Кесиндини жана чаңды щетка же чаң соргуч менен төмөнкулөрду тазалаңыз:

– тууралоочу аспаптар;

– башкаруу органдары;

– кыймылдаткычты муздатуучу көзөнөктөр;

– столдун коймосунун астындагы бош жер;

– Кесилген сызык индикатору (араа тилкесин алып, кездеме же жумшак щетка менен тазалаңыз).

– Коргоочу корпус тутуму

10.7 Аспаптарды сактоо

Кооптуулук!

- Аспапты башка адамдардын колдонуу мүмкүндүгү жоюлгудай кылып сактаңыз.

- Кыймылсыз турган аспаптан эч ким жаракат албастыгын такташ керек.

Көңүл буруңуз!

- Аспапты сыртта же тиешелүү коргоосу жок нымдуу жайларда сактоого тыюу салынат.

10.8 Техникалык тейлөө

Ар жолу колдонуудан мурун

- Кесиндини кисть же чаң соргуч менен тазалаңыз.

- Электр вилкасында же аккумулятор блогунда бузулуулар жоктугун текшерип, керек болсо, электрик чакырып, ондотунуз.

- Кыймылдуу деталдардын баарын кыймыл диапазонунун алкагында жылып кетпегендингин текшериниз.

Тез-тез, пайдалануу шарттарына жараша

- Сайлуу бирикмелердин баарын текшерип, керек болсо, аларды бекитиңиз.

- Кесүүчү раманын кайтып келүүсүн текшериңиз (кесүүчү рама пружинанын таасири менен өйдөку баштапкы абалына кайтыпы керек), керек болсо, пружинаны алмаштырыңыз.

- Багыттоочу элементтерди бир аз майлап коюнуз.

11. Кенештер жана сунуштар

– Узун материалдар менен араанын оң же сол жагынан иштеп жатканда ылайыктуу тирөөчтөрдү колдонунуз.

– Жантык кесүү учурунда материалды кесүүчү дисктин оң жагынан кармаңыз.

– Кичине бөлуктерүн тилип жатканда кошумча тирөөчтөрдү колдонунуз (кошумча тирөөч катары, мисалы ылайыктуу тактайды аспаптын тирөөчүне бекитип койсо болот).

– Ийрийген (ийилген) тактайды (50) тилип жатканда, сыртка томпойгон тарабы материалдын тирөөчүндө жатышы керек.

– Материалды кырынан коюп тилбеңиз, аны бурулма столго тегиз жаткырыңыз.

12. Аксессуарлар

Бир гана тупнуска Metabo же CAS (Cordless Alliance System) аккумулятор батареяларын жана кошумча жабдыктарын колдонунуз.

Ушул баракчада келтирилген талаптарга жана мүнөздөмөлөргө тийиштүү аксессуарларды гана колдонгула.

А Техникалык тейлее жана сактоо спрейи жыгач калдыктарын тазалоого жана металл катмарларын консервациялоого колдонулат. 0911018691

В Multi сордургуч адаптери 44, 58 же 100 мм еткөргүч менен шлангдуу сордургучтарды кошуу үчүн 0910058010

С Metabo суу-чан соргучу (каталогду караңыз)

D Таянычтар: Универсалдык станок таянычтар UMS 631317000

Мобилдик таянычтар KSU 251 Mobile [phone]

Таянычтар KSU 251 Mobile [phone] Таянычтар KSU 401 Mobile [phone]

Ε Роликтүү түркүктөр

RS 420

0910053353

F Заряддоочу түзмөктөр: ASC 145 ж.б.

G Турдүү сыйымдуулуктагы батареялар. Электр куралыңызга туура келген чиңалуудагы батареяларды гана колдонунуз. Буйрутма №: 625369000 (8,0 A/c., LiHD) Буйрутма №: 625368000 (5,5 A/c., LiHD) ж.б.

KS 216 / KGS 216 yчүн кесүүчү дисктер:

Н Power Cut Wood - толук таоаптагыдай кесуучу диски

628009000

216 × 2,4 / 1,8 × 30 24 WZ 5° neg массивдүү жыгачты узунунан жана туурасынан кесүү үчүн

I Precision Cut Classic сапаттуу кесүүчү диски 628060000

216 × 2,4 / 1,8 × 30 40 WZ 5° neg массивдүү жыгачты жана жыгач чамындысынан жасалган плиталарды узунунан жана туурасынан кесүү учүн

J Multi Cut Classic майда кесүүчү диски 628066000

216 × 2,4 / 1,8 × 30 60 FZ/TZ 5° neg каптамалуу материалдарды, ламинатты, синтетикалык материалдарды жана алюминий профилин узунунан жана туурасынан кесүү үчүн

KGS 254 М үчүн кесүүчү дисктер:

K Precision Cut Classic кесүүчү диски 628061000

254 x 30 x 2,4/1,8 48 WZ 5° neg массивдүү жыгачты жана жыгач чамындысынан жасалган плиталарды узунунан жана туурасынан кесүү учүн

L Multi Cut - профессионалдуу көлемдүү кесүүчү диски628223000

254 x 30 x 2,4/1,6 80 FZ/TZ 5° neg каптамалуу материалдарды, ламинатты, синтетикалык материалдарды жана алюминий профилин узунунан жана туурасынан кесүү үчүн

KGS 305 М үчүн кесүүчү дисктер:

M Precision Cut Classic кесүүчү диски 628064000

305 x 30 x 2,4/1,8 56 WZ 5° neg массивдүү жыгачты жана жыгач чамындысынан жасалган плиталарды узунунан жана туурасынан кесүү учүн

N Multi Cut көлемдүү кесүүчү диски628091000 305 x 30 x 2,8/2,0 96 FZ/TZ 5° neg, каптамалуу материалдарды, ламинатты,

КЫРГЫЗЧАКУ

синтетикалык материалдарды жана алюминий профилин узунунан жана туурасынан кесүү учүн

KGS 18 LTX BL 216 yчүн кесүүчү дисктер:

- Precision Cut Classic кесүүчү диски 628065000

216 × 1,8 / 1,2 × 30 40 WZ 5° массивдүү жыгачты жана жыгач чамындысынан жасалган плиталарды узунунан жана туурасынан кесүү учүн

KGS 18 LTX BL 254 yчүн кесүүчү дисктер:

P "cordless cut wood - classic" кесүүчү диски 628690000

254x2,2/1,6x30 mm 48 Вт массивдүү жыгачты жана жыгач чамындысынан жасалган плиталарды узунунан жана туурасынан кесүү учүн

KGS 18 LTX BL 305 yчүн кесүүчү дисктер:

Q "cordless cut wood - classic" кесүүчү диски 628693000

305x2,2/1,6x30 мм 56 Вт массивдүү жыгачты жана жыгач чамындысынан жасалган плиталарды узунунан жана туурасынан кесүү учүн Аксессуарлардын толук жийнактарын www.metabo.com сайтынан же каталогдон карагыла.

13. Ремонт

Кооптуулук!

Электр аспабын бир гана электрик ондошу керек!

Бузулган тармак кабелин тупнуска Metabo кабели менен гана алмаштыруу керек. Аны Metabo тейлее борборунан сатып алууга болот.

Metabo фирмасынын электр аспаптарын ондоо учун Metabo фирмасынын аймактык өкулчулугүне кайрылыңз. Даректерди www.metabo.com сайтынан табасыздар.

Камдыктардын тизмесин www.metabo.com сайтынан жуктеп аласыздар.

14. Айлана-чейрену коргоо

Экологиялык кайра пайдалану жана иштен чыккан жабдыктарды, таңгактарды жана аксессуарларды кайра иштетүү боюнча улуттук эрежелерди сактагыла.

Таңгактоочу материалдар муниципалдык эрежелерге ылайык алардын маркировкасына ылайык жок кылынууга тийиш. Кошумча маалыматты www.metabo.com тейлее жаатынан таба аласыз.

ЕБ өлкөлөрү үчүн гана: Эч качан электр куралдарын үйдөгү таштанды кутусуна таштабагыла! Колдонулган электрондук

жана электр куралдары боюнча 2012/19/ЕС Европа Эрежелери боюнча жана улуттук мыйзамдарга ылайык, колдонулган электр куралдарын өзунче чогултуп, айлана-чөйреге зыян келтирбегендей кылып ыргытыш керек.

15. Көйгөйлөр жана бузулуулар

Бул жерде өзүнүз ез алдынча ондой турган көйгөйлер жана бузулуулар суреттелөт. Эгер бул жерде суреттелген ондоо чаралары жардам бербесе, 13. "Ондоо" бөлүмүн караңыз.

Кооптуулук!

Кейгей жана бузулуулардан улам кырсыктар өтө көп орун алат. Андыктан буларга көңүл буруу керек:

• Бузулууну ондоонун алдында электр вилкасын розеткадан суурунуз же чечилме аккумулятор блогун (32) чыгарып салыңыз.
• Бузулууну ондогондон кийин бардык коргоочу түзмөктөрду кайра активдештирип, текшерип чыгыңыз.

Ыргытуу функциясынын иштебей калышы

Транспорттук бекиткичи бөгөттөлгөн:

• Транспорттук бекиткичти сууруп салыңыз.

Кесүү майнаптуулугу өтө төмен

Кесүү диски мокоп калды (кесүү дискинин капталында күйүү издери калышы мүмкүн);

Кесүү диски материалга ылайыксыз (12."Аксессуарлар" бөлүмүн караңыз);

Кесүүчү дисктин кыйшаюусу:

- Кесүүчү дискти алмаштырыңыз (10. "Техникалык тейлөө" белумүн караңыз).

Кесүүчү дисктин кыйшаюусу:

- Кесүүчү дискти алмаштырыңыз (10. "Техникалык тейлөө" белүмүн караңыз).

Кесүүчү диск туура эмес орнотулган:

- Кесүүчү дискти туура орнотунуз (10. "Техникалык тейлөө" бөлүмүн караңыз).

- Зарыл болсо, араа бычагын ички фланецке бир аз буруп коюңуз.

Бурулма стол оор кыймылдап жатат

Бурулма столдун алдында чамынды бар:

• Чамындыны алып салыңыз

Кесилген сызык индикатору начал күйөт

Эгерде сиз чайырга бай жыгачты колдонсонуз, анда светодиод булганып калышы мүмкүн.

- Бул учурда линзаны минералдык спирттер менен тазалаңыз.

16. Техникалык шарттары

Деталдардын сүрөттөлүшүн 4-беттен карагыла.

Техникалык прогресске байланыштуу езгерүүлерду алдын ала карагыла.

U =тармактагы чыналуу / аккумулятор блогундагы чыналуу

| =номиналдуу ток

F =мин. коргоо

P_1 =Номиналдуу керектелүүчү кубат

IP=коргоо классы

n_0 =жуксуз айлануу жыштыгы

D = кесүү дискинин диаметри (сырткы)

d =kesyy дискинин көзөнөгү (ички)

Кесиндини тазалоочу аспап үчүн талаптар:

D_1 =соруучу түтүкту кошуу диаметри

D_2 =керектелген минималдуу аба

D_3 =соруучу түтүктөгү минималдуу төмен басым

D_4 =соруучу түтүктөгү абанын минималдуу ылдамдығы

Материалдын максимальдуу туурасынан кесилиши, 4-беттеги таблицадан караңыз.

Өлчөөнүн көрсөткүчү EN 62841 негизине жараша аныкталат.

Пайдалануу учурунда чөйресүндө уруксат berилген температура:

-20 °C - 50 °C (температура 0 °C төмен болсо, чектелген кубаттуулукта иштейт). Сактоо учурунда чөйрөсүндө уруксат берилген температура: 0 °C - 30 °C.

Кубаттоо учурунда чөйресүндө сунушталган температура: 0 °C - 40 °C.

\~ Өзгөрмө ток

—— Тике агын

□ II класстагы жабдык

Берилгендер киргизүүлөрдүн эсеби менен берилген (учурдагы стандарттарга ылайык).

Калдыктар

Бул маанилер электр инструменттин калдыктарын баалайт жана ар кандай электр инструменттерди салыштырып берет. Иш режимдерине жараша, электр инструментти же патрондун абалдары, учурдагы милдетүү ишинен жогору же темөн болушу мүмкүн. Милдеттүү иштин тыныгууларын жана темөн фазасын баалоо учүн карагыла. Берилген бааларга ылайык колдонуучу учүн тийиштүү коопсуздук чараларын белгилегиле, мисалы, уюштуруу чараларын.

А рейтинги менен берилген үндүн деңгээлдери (EN 62841 негизинде):

L_pA = акустикалык басым

L_WA = акустикалык кубаттулук K_pA , K_WA = Аныксыздык

Коргоочу кулак бекиткичтерди колдонгула!

Алуучу үчүн маалымат:

Шайкештик тастыктамасы: № ЕАЭС RU C-DE.HA80.B.00858/21, жарамдуу моенету 27.09.2021 баштап 26.09.2026 чейин, «ИВАНОВО-СЕРТИФИКАТ» ООО «Ивановский Фонд Сертификации» аттуу енумду тастыктоо органы тарабынан берилген; Дареги (юр. жана факт.): 153032, Россия Федерациясы, Ивановская обл., Иваново ш. Станкостроителей кеч., 1; тел. [phone]; E-mail: [e-mail]; 24.03.16 берилген Аккредитация аттестаты № RA.RU.11БЛ08.

Өндүруүлгөн өлкө: Кытай

Өндүрүүүү: "Metabowerke GmbH", Metaboallee 1, D-72622 Nuertingen, Германия

Россиядагы импорттоочу: ООО "Метабо Евразия"

Өндүрүү датасы куралдын маалымат тактасында аа/жжжк| форматында көрсетүлген

Буюмдун колдонуу мөөнөтү 7 жыл. Өндүрулгөндөн кийин 5 жыл сакталса, алдын ала текшербестен ишке киргизүү сунушталбайт (даярдалган күнүн этикеткадан караңыз).
