Atitikties deklaracija„KWH Mirka Ltd.“66850 Jeppo, Suomijapatvirtina mūsų atsakomybę, kad 75 mm x 100 mm (3 col. x 4 col.) 10 000 OPM orbitiniai šlifuokliai (konkretų modelį žr. lentelėje„Gaminio konfigūracija / specifikacijos“), su kuriais susijusi ši deklaracija, atitinka nurodytą standartą (-us) arba kitą norminį dokumentą(-us): EN ISO 15744:2008. Pagal 89/392/EEB nuostatas, pakeistas Direktyvomis 91/368/EEB, 93/44/EEB ir 93/68/EEB bei jungtineDirektyva 2006/42/EB
Jeppo 16.09.2014MIRKA Leidimo vieta ir data Įmonė Stefan Sjöberg, vykdantysis viceprezidentas
Operatoriaus instrukcijosSudaro: būtina perskaityti ir laikytis, tinkamas įrankio nau-dojimas, darbo vietos, įrankio paruošimas naudoti, valdymoinstrukcijos, gaminio konfigūracijos / specifikacijų lentelės, da-lių puslapis, dalių sąrašas, šlifuoklio atsarginių dalių rinkiniai,trikčių šalinimo vadovas		SvarbuPrieš montuodami, valdydami,prižiūrėdami ar remontuodami šįįrankį, atidžiai perskaitykite šiasinstrukcijas. Laikykite šias instrukcijas saugioje pasiekiamojevietoje.
Gamintojas / tiekėjas„KWH Mirka Ltd.“66850 Jeppo, SuomijaTel. + 358 20 760 2111Faks. + 358 20 760 2290		Reikalinga asmens saugos įrangaApsauginiai akiniai Kvėpavimo kaukėsApsauginės pirštínės Ausų apsaugos priemonės
Rekomenduojamas orolinijos dydis – mažiausiai10 mm 3/8 col.	Rekomenduojamas di-džiausias žarnos ilgis8 metrai 25 pėdos		Maksimalus darbiniRekomenduojamas .

Būtina perskaityti ir laikytis

1) Bendrieji pramonės saugos ir sveikatos reglamentai, dalis – 1910, OSHA 2206. Kur galima gauti: Superintendent of Documents; Government Printing Office; Washington DC 20402.
2) Nešiojamuju pneumatinių įrankių saugos kodeksas, ANSI B186.1. Kur galima gauti: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018.
3) Šalies ir vietiniai reglamentai.

Tinkamas įrankio naudojimas

Šio šlifuoklio paskirtis – specialiai sukurtu abrazyvu šlifuoti visų rūšių medžiagas: metalą, medieną, akmenį, plastiką ir kt. Nenaudokite šio šlifuoklio jokiems kitiems darbams, išskyrus nurodytuosius, iš pradžių nepasitarę su gamintoju ar gamintojo įgaliotuoju tiekėju. Nenaudokite šlifavimo padų, kurių darbinis greitis mažesnis nei 10 000 OPM laisvoji eiga.

Darbo vietos

Jrankis skirtas naudoti laikant rankose. Rekomenduojama naudojant jrankj visada stovėti ant tvirtų grindų. Jį galima naudoti bet kokioje padėtyje, bet prieš tokį naudojimą operatorius turi būti saugioje padėtyje, tvirtai suimti, stovėti bei žinoti, kad galima šlifuoklio reakcija dėl sukimo momento. Žr. skyreli „Valdymo instrukcijos“.

Jrankio paruošimas naudoti

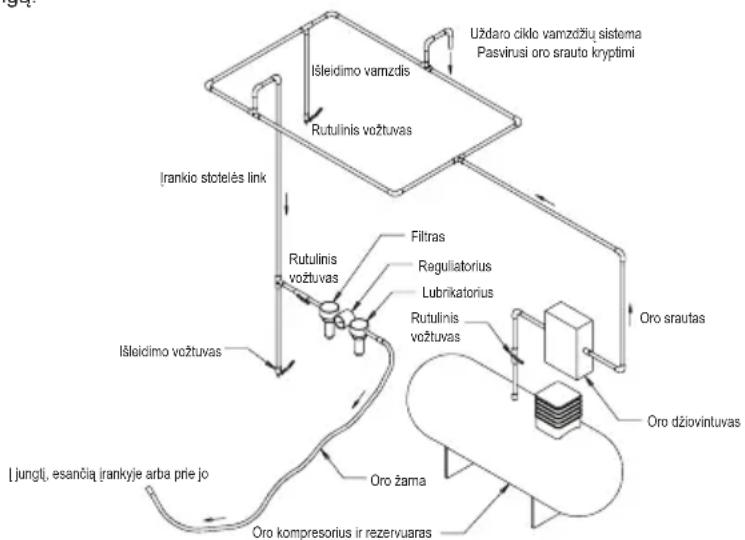

Naudokite švarią suteptą oro tiekimo sistemą, kuri užtikrintų įrankyje išmatuojamą 6,2 bar (90 psig) oro slėgį, kai įrankis veikia svirtelei esant visiškai nuspaustai. Rekomenduojama naudoti patvirtintą 10 mm (3/8 col.) skersmens ir daugiausia 8 m (25 pėd.) ilgio oro liniją. Rekomenduojama įrankį prijungti prie oro tiekimo sistemos, kaip pavaizduota 1 pav.

Neprijunkite įrankio prie oro linijos sistemos, jei nėra lengvai pasiekiamo ir naudojamo oro užtvarinio vožtuvo. Oro tiekimo sistemą būtina sutepti. Primygtinai rekomenduojama naudoti oro filtrą, reguliatorių ir teptuvą (FRL), kaip pavaizduota 1 pav. Tai leis tiekti į įrankį švarų, tinkamo slėgio orą, kurio sudėtyje yra tepalo. Tokios įrangos detalių galima gauti iš tiekėjo. Jeigu tokia įranga nenaudojama, įrankį reikia tepti patiems.

Tepant įrankį patiems, reikia atjungti oro liniją ir į mašinos žarnos galą (įsiurbimo angą) įlašinti 2 ar 3 lašus tinkamos pneumatinio variklio tepimo alyvos, pavyzdžiui, „Fuji Kosan FK-20“, „Mobil ALMO 525“ arba „Shell TORCULA® 32“. Vėl prijunkite įrankį prie oro tiekimo sistemos ir lėtai keletą sekundžių paleiskite veikti, kad alyva galėtų cirkuliuoti. Jeigu įrankis naudojamas dažnai, tepkite jį kasdien arba tada, kai įrankis ima lėtėti arba netekti galios. Rekomenduojamas oro slėgis veikiančiame įrankyje – 6,2 bar (90 psig). įrankis gali veikti ir esant mažesniam slėgiui, bet slėgis negali viršyti 6,2 bar (90 psig).

Valdymo instrukcijos

1) Prieš naudodami ši įrankį, perskaitykite visas instrukcijas. Visi operatoriai turi būti gerai išmokyti naudoti įrankį ir būti susipažinę su šiomis saugos instrukcijomis. Visus techninės priežiūros ir remonto darbus turi atlikti paruošti darbuotojai.
2) Isitikinkite, kad įrankis atjungtas nuo oro tiekimo sistemos. Pasirinkite tinkamą abrazyvą ir pritvirtinkite jį prie šlifavimo pado. Būkite atsargūs ir įtaisykite abrazyvą šlifavimo pado viduryje.
3) Naudodami ši įrankį visada turėkite reikalingą saugos įrangą.
4) Kai norite šlifuoti, visada iš pradžių priglauskite įrankį prie darbinio paviršiaus, tada jį jjunkite. Prieš išjung-dami, visada iš pradžių patraukite įrankį nuo darbinio paviršiaus. Taip neišskaptuosite darbinio paviršiaus dėl per didelio abrazyvo greičio.
5) Prieš tvirtindami, reguliuodami ar nuimdami abrazyvą arba šlifavimo padą, visada atjunkite šlifuoklio oro tiekimo sistema.
6) Visada tvirtai atsistokite ir žinokite, kad galima šlifuoklio reakcija dėl sukimo momento.
7) Naudokite tik tinkamas atsargines dalis.
8) Visada įsitikinkite, kad paviršius, kurį ruošiatės šlifuoti, yra gerai pritvirtintas ir nejudės.
9) Reguliariai patikrinkite, ar žarna ir jungtys nesusidė-vėjusios. Neneškite įrankio paėmę už žarnos. Visada saugokitės, kad nešdami įrankį su prijungta oro tiekimo sistema netyčia jo nejjungtumėte.
10) Dulkės gali lengvai užsiliepsnoti. Vakuuminį dulkių surinkimo maišelį reikia kasdien išvalyti arba pakeisti. Be to, maišelio valymas arba pakeitimas užtikrina optimalų veikimą.
11) Neviršykite didžiausio rekomenduojamo oro slėgio. Naudokite rekomenduojamą saugos įrangą.
12) Irankis néra izoliuotas nuo elektros. Nenaudokite ten, kur galimas kontaktas su elektros srove, duju ar vandens vamzdžiais ir kt. Prieš naudodami patikrinkite darbo vietą.
13) Saugokitės, kad judančios dalys nejtrauktų drabužių, raištelių, plaukų, valymo skiaučių ir pan. Taip nutikus, kūnas staiga pritraukiamas prie darbinio paviršiaus ir judančių mašinos dalių – tai gali būti labai pavojinga.
14) Dirbdami laikykite rankas atokiai nuo besisukančio pado.
15) Jei įrankis sugenda, nedelsdami nustokite naudoti ir pasirūpinkite technine priežiūra bei remontu.
16) Neleiskite jrankiui veikti laisvaja eiga nepasirūpinę asmenų arba objektų apsauga nukritus abrazyvui arba padui.

Gaminio konfigūracija / specifikacijos: 10 000 OPM orbitinis šlifuoklis

Gaminio konfigūracija ir specifikacijos: 10 000 OPM 75 mm x 100 mm (3 col. x 4 col.) orbitinis šlifuoklis – 3 mm (1/8 col.) orbit.Pastaba: visose vakuumo mašinose naudojama 28 mm skersmens (∅) žarna. Vakuumo žarnos jungtys – standartinės 19 mm skersmens.
Orbita Vak. tipas Pado	dydis mm (col.)	Modelio numeris	Gaminio gry-nasis svoris kg (svarais)	Aukštis mm (col.)	Ilgis mm (col.)	Galia vatais (AG)	Oro sąnaudos l/min. (scfm)	*Triukšmin-gumo lygis dBA	*Vibracijos lygis m/s ^2	*Neapibrėžtis K m/s ^2
3 mm (1/8 col.)	Centrinis vakuumas	75 x 100 (3 x 4)	OS343CV 0	72 (1,58) 83,5(3,29)	202,4 (8,0)	179 (0,24)	453 (16) 72,5	2,80 0,77
	Auto-nominis vakuumas	75 x 100 (3 x 4)	OS343DB 0	72 (1,58) 83,5(3,29)	208,9 (8,2)	179 (0,24)	453 (16) 80,5	2,02 0,70
	Nevakuu-minis	75 x 100 (3 x 4)	OS343NV 0	70 (1,55) 83,5(3,29)	139,3 (5,5)	179 (0,24)	453 (16) 76,0	2,60 1,30
Triukšmingumo bandymas atliktas pagal EN ISO 15744:2008: Rankiniai įrankiai su neelektriniu varikliu. Triukšmo matavimo taisyklės. Ekspertinis metodas (2-oji tikslumo klasė) ir EN ISO 11203:2009: Akustika. Mašinų ir įrenginių skleidžiamas triukšmas. Garso spinduliuotės slėgio lygių darbo ir kitose nurodytose vietose nustatymas pagal garso galios lygį.Vibracijos bandymas atliktas pagal EN ISO 28927-3: Nešiojamieji rankiniai varikliniai įrankiai. Vibracijų intensyvumo įvertinimo metodai.3 dalis. Poliruotuvai ir sukieji, orbitiniai ir ekscentriniai orbitiniai šlifuotuvai.

Specifikacijos gali būti pakeistos be išankstinio įspėjimo.

*Lentelėje nurodytos vertės gautos iš laboratorinių tyrimų, atitinkančių nurodytus kodeksus ir standartus, bet jų nepakanka norint įvertinti pavojų. Tam tikroje darbo vietoje išmatuotos vertės gali būti didesnės už deklaruotasias. Tikrosios poveikio vertės ir asmens patiriamo pavojaus ar žalos dydis kiekvienoje situacijoje yra vis kitoks ir priklauso nuo darbo aplinkos, asmens darbo metodikos, apdorojamos medžiagos, darbo vietos įrengimo, taip pat nuo poveikio trukmės ir dirbančiojo fizinės būklės. „KWH Mirka, Ltd.“ negali būti laikoma atsakinga už pasekmes, jeigu atliekant individualų rizikos vertinimą yra vadovaujamasi deklaruotosiomis, o ne faktinėmis poveikio vertėmis.

Daugiau informacijos apie profesinę sveikatą bei saugą galima rasti śiose interneto svetainėse: https://osha.europa.eu/en (Europa); http://www.osha.gov (JAV).

Trikčių šalinimo vadovas

Požymis Galima priežastis Sprendimas
Maža galia ir (arba) mažas laisvosios eigos greitis	Nepakankamas oro slėgis Patikrinkite oro linijos slėgį šlifuoklio įleidimo angoje, įrankiui veikiant laisvaja eiga. Jis turi būti 6,2 bar (90 psig/620 kPa).
	Užsikimšo slopintuvas (-ai) Kaip nuimti slopihtuvą, žr. skyrių „Korpuso išardymas“. Pakeiskite 46 elementą – slopintuvo įtaisymas (žr. skyrių „Korpuso montavimas“).
	Užsikimšo oro įleidimo skylės sietas Nuvalykite oro įleidimo skylės sietą švariu, tinkamu valymo tirpalu. Jei sieto nepavyksta išvalyti, jį pakeiskite.
	Susidėvėjusi arba sulūžusi viena ar daugiau mentelių	Sumontuokite visą naujų mentelių komplektą (kad tinkamai veiktų, reikia pakeisti visas menteles). Patepkite visas menteles kokybiška pneumatinių įrankių alyva. Žr. skyrius „Variklio ardymas“ ir „Variklio surinkimas“.
	Oro nuotėkį variklio korpuso viduje rodo didesnės nei įprasta oro sąnaudos ir mažesnis nei įprasta greitis.	Patikrinkite, ar variklis tinkamai išlygiuotas ir užfiksuotas fiksavimo žiedas. Patikrinkite, ar nepažeistas O raidės formos žiedas, esantis fiksavimo žiedo griovelyje. Pašalinkite variklio mazgą ir su-montuokite iš naujo. Žr. skyrius „Variklio ardymas“ ir „Variklio surinkimas“.
	Susidėvėjusios variklio dalys Atlikite kapitalinį variklio remonta. Kreipkitės į įgaliotaji „Mirka“ techninės priežiūros centra.
	Susidėvėję ar sulūžę suklio guoliai Pakeiskite susidėvėjusius ar sulūžusius guolius. Žr. skyrius „Balansavimo veleno ir suklio išardymas“ ir „Suklio guolių, „AirSHIELDTM“ ir balansavimo veleno surinkimas“.
Per greičio valdiklj ir (arba) vožtuvo strypą prateka oras.	Nešvari, sulūžusi ar sulenkta vožtuvo spyruoklė, vožtuvas ar vožtuvo lizdas.	Išardykite, patikrinkite ir pakeiskite susidėvėjusias ar pažeistas dalis. Žr. skyrių „Korpuso išardymas“ ir „Korpuso montavimas“ 2 bei 3 veiksmus.
Vibracija / netolygus veikimas Netinkamas padas. Naudokite tik įrenginiui skirto dydžio ir svorio padus.
			Sąlyčio pado ar kitos medžiagos įtrau-kimas	Naudokite tik įrenginiui skirtus abrazyvus ir (arba) sąsajas. Nieko netvirtinkite prie šlifavimo pado paviršiaus, jei tas elementas nepritaikytas naudoti su padu ir šlifuokliu.
			Netinkamas tepimas arba svetimkūnių susikaupimas.	Išardykite šlifuoklj ir išvalykite tinkamu valymo tirpalu. Vėl surinkite šlifuoklj. (Žr. „Techninės priežiūros vadovas“.)
			Susidėvėjęs arba sulūžęs galinis ar priekinis variklio guolis (-iai)	Pakeiskite susidėvėjusius ar sulūžusius guolius. Žr. skyrius „Variklio ardymas“ ir „Variklio surinkimas“.
			Įrenginiuose su centriniu vakuumu šlifuojant lygų paviršių galima per didelė trauka, todėl padas prilips prie šlifuojamo paviršiaus.	Tokiuose įrenginiuose sumažinkite vakuumą naudodami vakuuminę sistemą.
