KÄYTTÖOHJE OS 343CV Mirka

fi Käyttöohjeet 40-43

VaatimustenmukaisuusvakuutusOy KWH Mirka AbFIN-66850 JepuaVakuutamme omalla vastuullamme, että tuotteet 75 mm x 100 mm (3" x 4") 10.000 k/min Epäkeskohiomakoneet (ks. mallikohtainen taulukko "Tuotteen kokoonpano/Tekniset tiedot"), joita tämä vakuutus koskee, täyttävät seuraavien standardien tai muiden määräysten vaatimukset: EN ISO 15744:2008. Direktiivin 89/392/ETY direktiiveissä 91/368/ETY, 93/44/ETY ja 93/68/ETY säädettyjen lisäysten sekä konsolidoidun direktiivin 2006/42/EY ehtojen mukaisesti.Jeppo 16.09.2014MIRKA
Paikka ja aika Yritys Stefan Sjöberg, toimitusjohtaja
KäyttöohjeetSisältö – Lue ja noudata, Koneen oikea käyttö, Työasennot, Koneen käyttöönotto, Käyttöohjeet, Tuotteen kokoonpano/Tekniset tiedot, Koneen osat, Osaluettelo, Hiomakoneen varaosasarjat, Vianetsintäohjeet		TärkeääLue nämä ohjeet huolellisesti ennen tämän koneen asennusta, käyttöä, huoltoa tai korjausta. Säilytä nämä ohjeet hyvin saata-villa turvallisessa paikassa.
Valmistaja/ToimittajaOy KWH Mirka AbFIN-66850 JepuaPuh: 020-760 2111Fax: [phone]		Vaadittavat henkilönsuojaimetSuojalasit HengityksensuojainSuojakäsineet Kuulonsuojaimet
Suositeltava ilmaletkunkoko – vähintään10 mm 3/8"	Letkun suositeltu maksi-mipituus8 metriä 25 jalkaa		IlmanpaineEnimmäistyöpaine 6,2 baria 90 psigSuositeltu vähimmäistyöpaine Ei saatavilla

Lue ja noudata

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206. Tilausosoite: Superintendent of Documents; Government Printing Office; Washington DC 20402.
2) Safety Code for Portable Air Tools, ANSI B186.1. Tilausosoite: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018.
3) Kansalliset ja paikalliset määräykset.

Koneen oikea käyttö

Tämä hiomakone on suunniteltu kaikentyyppisen materiaalin, kuten metallin, puun, kiven, muovin jne. hiomiseen kyseiseen tarkoitukseen suunniteltua hiomapyöröa käyttäen. Älä käytä tätä hiomakonetta mihinkään muuhun kuin edellä määriteltyyn tarkoitukseen neuvottelematta valmistajan tai valmistajan valtuuttaman edustajan kanssa. Älä käytä alustalloja, joiden työstönopeus on alle 10.000 k/min.

Työasennot

Hiomakone on tarkoitettu kädessä pidettäväksi työkaluksi. Konetta käytettäessä on aina suositeltavaa seisoa tukevalla alustalla. Kone voi käytettäessä olla missä asennossa tahansa edellyttäen, että käyttäjä seisoo tukevassa, tasapainoisessa asennossa, pitää koneesta varmalla otteella ja on tietoinen siitä, että kone voi kehittää yllättäviä ja voimakkaita vääntöliikkeitä (reaktiivinen vääntömomentti). Katso kohta "Käyttöohjeet".

Koneen käyttöönotto

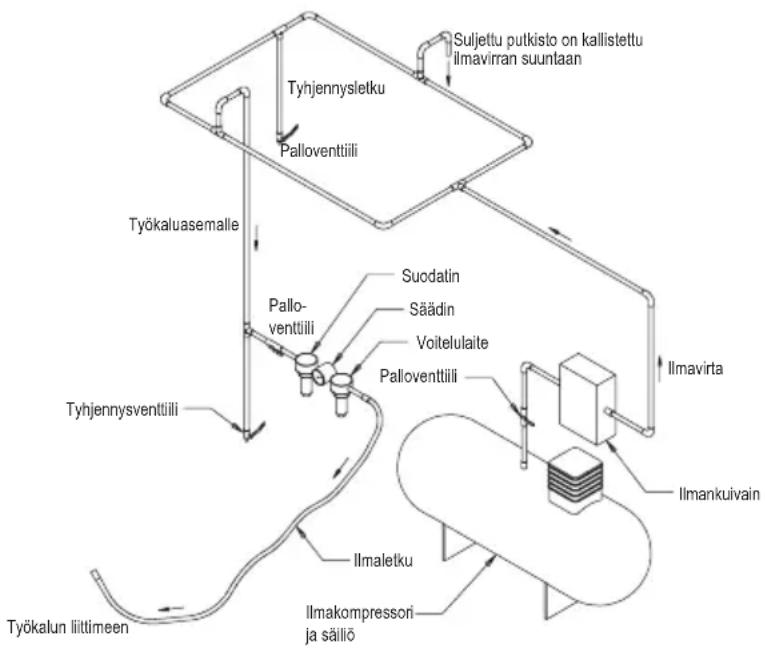

Käytä puhdasta, voideltua paineilmaa, jolla saadaan koneeseen mitattu 6,2 barin (90 psig) ilmanpaine koneen käydessä käynnistysvipu täysin alas painettuna. Suosittelemme käytettäväksi paineilmaletkua, jonka halkaisija on 10 mm (3/8") ja pituus enintään 8 m (25 jalkaa). Kone on suositeltavaa kytkeä paineilmalaitteeseen kuvan 1 mukaisesti.

Älä kytke konetta paineilmajärjestelmään ilman helppokäyttöistä hyvin käsillä olevaa sulkuventtiiliä. Konetta on käytettävä voidellulla paineilmalla. Erittäin suositeltavaa on käyttää suodatin/säädin/voiteluyksikköä (FRL) kuvan 1 osoittamalla tavalla niin, että koneeseen saadaan puhdasta, voideltua paineilmaa oikealla paineella. Yksityiskohtaista tietoa suositeltavista yksiköistä saat jälleenmyyjiltämme. Jos voiteluyksikköä ei käytetä, kone on voideltava käsin.

Voidellaksesi koneen käsin irrota paineilmaletku ja tipauta letkun päähän (tuloliitäntään) 2-3 tippaa koneeseen sopivaa paineilma-moottorin voiteluöljyä, esim. Fuji Kosan FK-20, Mobil ALMO 525 tai Shell TORCULA® 32. Kytke kone uudelleen paineilmasyöttöön ja käytä sitä pienillä kierroksilla muutaman sekunnin ajan öljyn kierrättämiseksi. Jos konetta käytetään usein, toista voitelu päivittäin tai voitele kone, jos se alkaa käydä hitaammin tai menettää tehoaan.

Suositeltava ilmanpaine konetta käytettäessä on 6,2 baria (90 psig). Konetta voidaan käyttää pienemmälläkin paineella, mutta ei koskaan yli 6,2 barilla (90 psig).

Käyttöohjeet

1) Lue kaikki ohjeet ennen koneen käyttöä. Kaikkien konetta käyttävien on osattava käyttää konetta ja tunnettava nämä turvamääräykset. Kaikki huolto- ja korjaustyöt on annettava koulutetun henkilöstön tehtäväksi.
2) Varmista, että kone on kytketty irti paineilmasyötöstä. Valitse sopiva hiomapyörö ja kiinnitä se pitävästi alustallaan. Keskitä hiomapyörö huolellisesti alustallalle.
3) Käytä aina vaadittuja turvavarusteita käyttäessäsi tätä konetta.
4) Aseta kone aina hiottavan pinnan päälle ennen käynnistämistä. Nosta kone aina pois hiottavalta pinnalta ennen pysäyttämistä. Tämä estää syvien urien muodostumisen hiottavaan pintaan hiomapyörön suuren nopeuden vuoksi.

5) Irrota paineilmaletku hiomakoneesta aina ennen hiomapyörön tai alustallan kiinnitystä, säätämistä tai irrotusta.

6) Seiso aina tukevassa asennossa konetta käytäessäsi ja varaudu voimakkaisiin vääntölikkeisiin, joita kone voi kehittää.

7) Käytä vain oikeita varaosia.

8) Varmista aina, että hiottava materiaali on kiinnitetty kunnolla paikoilleen niin, että se ei pääse liikkumaan työstettäessä.

9) Tarkasta säännöllisesti ilmaletkun ja liitinten mahdolliset kulumiset. Älä kanna konetta letkusta. Varmista aina, ettei kone pääse käynnistymään, kun kannat sitä paineilmasyöttö kytkettynä.

10) Pöly voi olla erittäin helposti syttyvää. Pölypussi on tyhjennettävä ja puhdistettava tai vaihdettava päivittäin. Pölypussin tyhjennys tai vaihto varmistaa myös, että kone toimii optimaalisesti.

11) Älä ylitä suositeltua enimmäisilmanpainetta. Käytä turvavarusteita suositusten mukaisesti.

12) Kone ei ole sähköeristetty. Älä siis käytä sitä paikoissa, missä on mahdollisuus joutua kosketuksiin sähkövirran, kaasuputkien, vesiputkien jne. kanssa. Tarkista työalue ennen työn aloittamista.

13) Pidä vaatteet, solmiot, hiukset, puhdistusrievut jne. loitolla koneen liikkuvista osista. Koneeseen tarttuessaan ne vetävät käyttäjää kohti työstettävää kohdetta ja koneen liikkuvia osia, mikä voi olla hyvin vaarallista.

14) Pidä kädet etäällä pyörivästä tallasta käytön aikana.

15) Jos koneessa ilmenee toimintahäiriö, poista kone välittömästi käytöstä ja toimita se huollettavaksi ja korjattavaksi.

16) Ole varovainen käyttäessä konetta tyhjäkäynnillä estääksesi henkilö- tai esinevahingot, jos hiomapyörö tai alustalla irtoaa koneesta.

Tuotteen kokoonpano/Tekniset tiedot: 10.000 k/min epäkeskohiomakone

Tuotteen kokoonpano ja tekniset tiedot: 10.000 k/min 75 mm x 100 mm (3" x 4") Epäkeskohiomakone – 3 mm (1/8") epäkeskollike.Huom: Kaikki imuriliitännällä varustetut koneet käyttävät ∅ 28 mm (1") vakioletkunliittimiä. Saatavissa myös ∅ 19 mm (3/4").
Epäkesko-liike	Pölyn-poisto	Alustallan koko mm (")	Mallinumero	Tuotteen nettopaino kg (paunaa)	Korkeus mm (")	Pituus mm (")	Teho W (HV)	Ilmankulutus LPM (scfm)	*Äänitaso dBA	*Tärinätaso m/s2	*Epävarmuus K m/s2
3 mm (1/8")	Pölynpois-tojärjes-telmä	75 x 100 (3 x 4)	OS343CV 0	72 (1,58) 83,5	(3,29)	202,4 (8,0)	179 (0,24)	453 (16) 72,5	2,80 0,77
	Pölypussi 7	5 x 100 (3 x 4 )	OS343DB 0	72 (1,58) 83,5	(3,29)	208,9 (8,2)	179 (0,24)	453 (16) 80,5	2,02 0,70
	Ei pölyn-poistoa	75 x 100 (3 x 4 )	OS343NV 0	70 (1,55) 83,5	(3,29)	139,3 (5,5)	179 (0,24)	453 (16) 76,0	2,60 1,30
Äänitasokoe on suoritettu EN ISO 15744:2008:n mukaisesti – Ei-sähkökäyttöiset käsikoneet – Melunmittausmenetelmä – Tekninen menetelmä (tarkkuusluokka 2) ja EN ISO 11203:2009 Akustiikka – Koneiden ja laitteiden melupäästö – Emissioäänenpainetasojen määrittäminen työskentelypaikalla ja muissa määrätyissä paikoissa äänitehotasosta laskemalla.Tärinätesti on suoritettu EN ISO 28927-3:n mukaisesti: Käsikoneet – Tärinäpäästön arvioinnin mittausmenetelmät – Osa 3: Kiillotuskoneet sekä pyörivät, epäkesko- ja tasohiomakoneet.

Pidätämme oikeuden teknisiin muutoksiin ilman ennakkoilmoitusta.

*Taulukon arvot on saatu laboratoriokokeista ilmoitettujen sääntöjen ja standardien mukaisesti eivätkä ne ole riittäviä riskien arviointiin. Tietyllä työpaikalla mitatut arvot voivat olla ilmoitettuja mittausarvoja korkeammat. Todelliset altistumisarvot sekä yksittäiselle henkilölle aiheutuvan riskin tai koetun haitan määrä riippuu kulloisestakin työtilanteesta, työympäristöstä, työskentelytavasta, työstettävästä materiaalista, työaseman suunnittelusta sekä altistumisajasta ja käyttäjän fyysisestä kunnosta. Oy KWH Mirka Ab:tä ei voida pitää vastuussa seurauksista, jos yksilölliseen riskinarviointiin käytetään ilmoitettuja arvoja todellisten altistumisarvojen sijasta.

Lisää työsuojelu- ja työturvallisuustietoja on saatavissa seuraavilta web-sivustoilta: https://osha.europa.eu/en (Euroopa) http://www.osha.gov (USA)

Vianetsintäohjeet

Ongelma Mahdollinen syy Toimenpide
Alhainen teho ja/tai pyöri-misnopeus	Riittämätön ilmanpaine Tarkista syöttöpaine	hiomakoneen tuloliitännästä,kun kone käy tyhjäkäyntiä. Se on oltava 6,2 baria(90 psig/620 kPa).
	Tukkeutuneet äänenvaimentimet Katso äänenvaimentimen irrotusohjeet kohdasta"Kotelon purkaminen". Vaihda äänenvaimentimensisäosa (osa 46) (ks. "Kotelon kokoonpano").
	Tukkeutunut tuloilmasuodatin Puhdista tuloilmasuodatin sopivalla, puhtaallapesuliuoksella. Jos suodatin ei puhdistu, vaihdase uuteen.
	Lamellisiivistä yksi tai useampi kulunut taikatkennut.	Asenna täydellinen sarja uusia lamellisiipiä (jottakone toimisi kunnolla, kaikki siivet on vaihdettava).Sivele kaikki siivet korkealaatuisella paineilmatyökaluille tarkoitetulla öljyllä. Katso "Moottorinpurkaminen" ja "Moottorin kokoonpano".
	Moottorikotelossa sisäinen ilmavuoto, jokailmenee normaalia runsaampana ilman-kulutuksena tai normaalia hitaampananopeutena.	Tarkasta moottorin sovitus ja lukkorenkaan kiinnitys. Tarkasta, onko lukkorenkaan urassa olevaO-rengas vaurioitunut. Irrota moottorikokoonpanoja asenna se uudelleen paikoilleen. Katso "Moottorin purkaminen" ja "Moottorin kokoonpano".
	Kuluneet moottorin osat Huollata moottori. Ota yhteys Mirkan valtuutta-maan huoltoliikkeeseen.
	Kuluneet tai katkenneet karalaakerit. Vaihda kuluneet tai katkenneet laakerit. Katso"Tasapainoakselin ja karan purkaminen" ja "Karan,AirSHIELDTM-komponenttien ja tasapainoakselinasennus".
Ilmavuoto nopeudensäätimes-tä ja/tai venttiilin karasta.	Likainen, vioittunut tai taipunut venttiilinjousi, venttiili tai venttiilinistukka.	Pura, tarkasta ja vaihda kuluneet tai vioittuneetosat. Katso vaiheet 2 ja 3 kohdista "Kotelon purkaminen" ja "Kotelon kokoonpano".
Tärinä/epätasainen toiminta Väärä alustalla Käytä vain koneeseen tarkoitettua tallakokoja ja-painoja.
