BRUKSANVISNING OS 343CV Mirka

SamsvarserklæringKWH Mirka Ltd.66850 Jeppo, Finlanderklærer på eget ansvar at produktene eksenterslipere med 10 000 o/min, 75 mm x 100 mm (3" x 4") (se tabellen "Produktkonfigura-sjon/spesifikasjoner" for denne modellen) som denne erklæringen gjelder, samsvarer med følgende standard(er) eller andre normative dokumenter: EN ISO 15744:2008. Disse samsvarer med bestemmelsene i 89/392/E∅F med endringer i direktivene 91/368/E∅F, 93/44/E∅F og 93/68/E∅F og rådsdirektiv 2006/42/EF
Jeppo 16.09.2014MIRKA Sted og utstedelsesdato Selskap Stefan Sjöberg, viseadministrerende direktør
BetjeningsinstruksjonerInnhold – Les og overhold følgende, Korrekt bruk av verktøyet,Arbeidsstasjoner, Ta verktøyet i bruk, Betjeningsinstruksjoner,tabeller for produktkonfigurasjon/spesifikasjoner, Deleside,Deleliste, Reservedelsett til slipemaskinen, Feilsøkingsvei-ledning		ViktigLes disse instruksjonene grundigfør installasjon, bruk, service el-ler reparasjon av dette verktøyet.Oppbevar disse instruksjonenepå et trygt, lett tilgjengelig sted.
Produsent/leverandørKWH Mirka Ltd.66850 Jeppo, FinlandTlf.: [phone]Faks: [phone]		Påkrevd personlig verneutstyrVernebriller ÅndedrettsvernVernehansker Hørselsvern
Anbefalt størrelse påluftslange – minimum10 mm 3/8"	Anbefalt maksimal slange-lengde8 meter 25 fot		LufttrykkMaksimalt arbeidstrykk 6,2 bar 90 psigAnbefalt minimalt I/R I/R

Les og overhold følgende

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, kan fås fra: Superintendent of Documents, Government Printing Office, Washington DC 20402, USA.
2) Safety Code for Portable Air Tools, ANSI B186.1, kan fås fra: American National Standards Institute, Inc., 1430 Broadway, New York, New York 10018, USA.
3) Statlige og regionale forskrifter.

Korrekt bruk av verktøyet

Denne sliperen er utviklet for sliping av alle typer materialer, inkludert metall, tre, stein, plast o.l. ved hjelp av slipematerialer som er beregnet til slik bruk. Denne sliperen må ikke brukes til andre formål enn det som er spesifisert uten rådføring med produsenten eller produsentens autoriserte leverandør. Ikke bruk underlagsskiver med lavere arbeidshastighet enn 10 000 o/min. fri hastighet.

Arbeidsstasjoner

Verktøyet er beregnet for bruk som håndverktøy. Brukeren av verktøyet bør alltid stå på et solid underlag. Det kan brukes i ulike posisjoner, men før bruk må operatøren innta en sikker stilling, ha fast grep og fotfeste, og være oppmerksom på at eksentersliperen kan forårsake en momentreaksjon. Se kapittelet "Betjeningsinstruksjoner".

Ta verktøyet i bruk

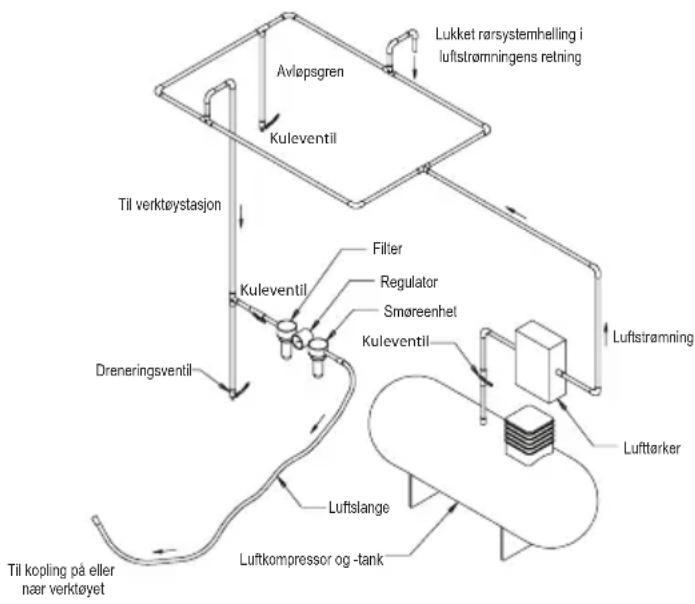

Bruk ren lufttilførsel med smøreolje som gir målt lufttrykk ved verktøyet på 6,2 bar (90 psig) når verktøyet går med hendelen helt trykket inn. Bruk en godkjent luftslange på maks. 10 mm (3/8") x 8 m (25 fot). Verktøyet bør kobles til luftforsyningen som vist i figur 1.

Ikke koble verktøyet til luftslangesystemet uten en luftavstengingsventil som er enkel å nå og betjene. Luftforsyningen skal inneholde smøreolje. Benytt luftfilter, regulator og smøreenhet (FRL), som vist i figur 1, for å forsyne verktøyet med ren luft med smøreolje og riktig trykk. Detaljerte opplysninger om slikt utstyr kan fås fra leverandøren. Hvis slikt utstyr ikke benyttes, skal verktøyet smøres manuelt

Koble fra luftslangen og tilfør to–tre dråper egnet hydraulikkolje, som Fuji Kosan FK-20, Mobil ALMO 525 eller Shell TORCULA® 32, i maskinens slangeende (innløp) hvis verktøyet skal smøres manuelt. Koble verktøyet til luftforsyningen igjen og la verktøyet gå rolig i noen sekunder, slik at luften kan fordele oljen. Hvis verktøyet brukes ofte, må det smøres daglig eller när det blir tregere eller mister kraft.

Lufttrykket på verktøyet bør være 6,2 bar (90 psig) mens verktøy-et er i gang. Verktøyet kan gå med lavere trykk, men ikke mer enn 6,2 bar (90 psig).

Betjeningsinstruksjoner

1) Les alle instruksjoner før du bruker verktøyet. Alle operatører må ha fått full opplæring i bruken og være oppmerksom på disse sikkerhetsinstruksjone- ne. Alt service- og reparasjonsarbeid må utføres av opplært personell.
2) Kontroller at verktøyet er koblet fra luftforsyningen. Velg et egnet slipemateriale og fest det til underlagsskiven. Sentrer slipematerialet på underlagsskiven.
3) Bruk alltid nødvendig verneutstyr ved bruk av dette verktøyet.
4) Ved sliping må verktøyet alltid plasseres på arbeidet før det startes. Løft alltid verktøyet fra arbeidet før det slås av. Dette vil forhindre at det oppstår hakk i arbeidet på grunn av for høy hastighet på spiveskiven.
5) Fjern alltid luftforsyningen til slipemaskinen før montering, justering eller fjerning av slipematerialet eller underlagsskiven.
6) Finn alltid stødig fotfeste og/eller stilling, og vær oppmerksom på slipemaskinens momentreaksjon.
7) Bruk kun riktige reservedeler.
8) Sørg alltid for at materialet som skal slipes er godt festet for å forhindre at det beveger seg.
9) Se etter slitasje på slangen og armaturet med jevne mellomrom. Ikke bær verktøyet etter slangen, og vær oppmerksom så verktøyet ikke starter når du bærer verktøyet med luftforsyningen tilkoblet.
10) Støv kan være meget lettantennelig. Støvoppsamlingsposen skal rengjøres eller skiftes ut daglig. Rengjøring eller utskifting av posen sikrer også optimal ytelse.
11) Ikke overskrid maksimalt anbefalt lufttrykk. Bruk sikkerhetsutstyr i samsvar med det som er anbefalt.
12) Verktøyet er ikke elektrisk isolert. Må ikke brukes på steder der det er fare for kontakt med strømførende ledninger, gassrør, vannrør e.l. Kontroller arbeidsområdet før oppstart.
13) Pass på at ikke bevegelige deler på verktøyet kommer i kontakt med klær, slips, hår, kluter e.l. Dette kan føre til at kroppen blir trukket mot arbeidet og maskinens bevegelige deler og føre til svært farlige situasjoner.
14) Hold hendene unna den roterende underlagsskiven under bruk.
15) Hvis verktøyet ikke fungerer som det skal, må det straks tas ut av bruk og sendes til service og reparasjon.
16) La aldri verktøyet gå på fri hastighet uten å ta forholdsregler for å beskytte personer eller objekter mot partikler fra slipematerial eller skive.

Produktkonfigurasjon/spesifikasjoner: Eksentersliper med 10 000 o/min

Produktkonfigurasjon/spesifikasjoner: Eksentersliper med 10 000 o/min, 75 mm x 100 mm (3" x 4") – 3 mm (1/8") bane.Merk: Alle maskiner med utsug bruker standard sugeslangearmatur med ∅ 28 mm. ∅ 19 mm er tilgjengelig.
Bane Vakuum-type		Skivestørrel-se mm (")	Modellnummer	Produktets nettovekt, kg (pund)	Høyde, mm (")	Lengde, mm (")	Effekt (hk)	Luftforbruk l/min. (scfm)	*Støynivå dBA	*Vibrasjons-nivå m/s ^2	*Usikkerhets-faktor K m/s ^2
3 mm (1/8")	Sentralt utsug	75 x 100 (3 x 4)	OS343CV 0	72 (1,58) 83,5	(3,29)	202,4 (8,0)	179 (0,24)	453 (16) 72,5	2,80 0,77
	Selvgene-rert utsug	75 x 100 (3 x 4)	OS343DB 0	72 (1,58) 83,5	(3,29)	208,9 (8,2)	179 (0,24)	453 (16) 80,5	2,02 0,70
	Uten utsug	75 x 100 (3 x 4)	OS343NV 0	70 (1,55) 83,5	(3,29)	139,3 (5,5)	179 (0,24)	453 (16) 76,0	2,60 1,30
Støytesten er utført i samsvar med EN ISO 15744:2008 –Kraftdrevet ikke-elektrisk håndverktøy – Regler for støymåling – Teknisk metode (klasse 2) og EN ISO 11203:2009 Akustikk – Støy fra maskiner og utstyr – Bestemmelse av emisjonslydtrykknivåer fra lydeffektnivåer ved en operatørplass og ved andre angitte plasser.Vibrasjonsprøven er utført i samsvar med EN ISO 28927-3 – Kraftdrevet håndverktøy – Prøvingsmetoder for måling av vibrasjonsemisjon – Del 3: Pussemaskiner og slipere med roterende, sirkulerende og tilfeldig roterende bevegelser.

Spesifikasjonene kan bli endret uten varsel.

*Verdiene som er oppgitt i tabellen skriver seg fra laboratorietesting i samsvar med angitte koder og standarder, og er ikke tilstrekkelig for risikovurdering. Verdier som er målt på en bestemt arbeidsplass kan være høyere enn de oppgitte verdiene. De faktiske eksponeringsverdiene og risiko- og skadefaktorene for en person er unike for hver enkelt situasjon og avhenger av omgivelsene, måten personen jobber på, materialet som bearbeides, utformingen av arbeidsstasjonen samt på eksponeringstiden og brukerens fysiske form. KWH Mirka, Ltd. kan ikke holdes ansvarlig for konsekvenser av å bruke angitte verdier i stedet for faktiske eksponeringsverdier for individuelle risikovurderinger.

Ytterligere informasjon om arbeidsmiljø kan fås fra følgende nettsider:

https://osha.europa.eu/en (Europa)

http://www.osha.gov (VS)

http://www.osha.gov (USA)

Feilsøkingsveiledning

Symptom Mulig årsak Løsning
Liten kraft og/eller lav fri hastighet	Utilstrekkelig lufttrykk Sjekk lufttrykket ved innløpet på sliperen mensverktøyet går med fri hastighet. Det skal være på 6,2 bar (90 psig/620 kPa).
	Tilstoppede lyddempere Se "Demontering av motorhus" for å få informasjon om hvordan du fjerner lyddemperen. Skift ut num-mer 46, lyddemper (se "Montering av motorhus").
	Tilstoppet innløpsfilter Rengjør innløpsfilteret med en ren, egnet ren-gjøringsløsning. Hvis filteret ikke kan rengjøres skikkelig, må det skiftes ut.
	En eller flere slitte eller brukne lameller Sett inn et helt nytt sett lameller (alle lameller må skiftes ut for at maskinen skal fungere korrekt). Smør alle lameller med pneumatisk verktøyolje. Se "Demontering av motor" og "Montering av motor".
	Intern luftlekkasje i motorhuset, viser seg som høyere luftforbruk enn vanlig og lavere hastighet enn vanlig.	Sjekk motorens plassering og at låseringen er på plass. Sjekk om O-ringen i låseringsporet er skadet. Ta ut motoren og sett den inn på nytt. Se "Demontering av motor" og "Montering av motor".
	Slitte motordeler Overhal motoren. Kontakt et autorisert Mirka-ser-vicesenter.
	Slitte eller skadde spindellagre Skift ut slitte eller skadde lagre. Se "Demontering av balanseaksel og spindelaksel" og "Montering av spindellagre, AirSHIELDTM og balanseaksel".
Luftlekkasje gjennom has-tighetsreguleringen og/eller ventilhuset.	Skitne, brukne eller bøyde ventilfjærer, ventil eller ventilsete.	Demonter, undersøk og skift ut slitte eller skadde deler. Se trinn 2 og 3 i "Demontering av motorhus" og trinn 2 og 3 i "Montering av motorhus".
Vibrasjon/ujevn gang Feil underlagsskive. Bruk kun skivestørrelser og vekter som er beregnet for maskinen.
			Tillegg av mellomskive eller annet materiale	Bruk kun slipematerialer og/eller mellomskiver som er beregnet for maskinen. Ikke fest produkter som ikke er spesielt beregnet på slik bruk til sliperens underlagsskive.
			Feil smøring eller opphopning av frem-medpartikler.	Demonter slipemaskinen og rengjør med egnet rengjøringsmiddel. Sett slipemaskinen sammen igjen. (Se "Serviceinstruksjoner".)
			Slitte eller ødelagte motorlagre foran eller bak	Skift ut slitte eller skadde lagre. Se "Demontering av motor" og "Montering av motor".
			For maskiner med sentralt utsug kan det oppstå for mye vakuum ved sliping på flate underlag, noe som gjør at skiven festes til overflaten.	På maskiner med sentralt utsug må vakuumet reduseres via utsugssystemet.
