NÁVOD K OBSLUZE OS 343CV Mirka

Prohlášení o shoděSpolečnost KWH Mirka Ltd.66850 Jeppo, Finskoprohlašuje na vlastní odpovědnost, že výrobky Elektrická excentrická bruska 75 mm × 100 mm (3 palce × 4 palce) 10 000 kmitů/min(konkrétní model viz tabulka „Technické údaje/konfigurace výrobku“), kterých se prohlášení týká, jsou ve shodě s následujícími norma-mi nebo jinými normativními dokumenty: EN ISO 15744:2008. Podle ustanovení směrnice 89/392/EHS ve znění směrnic 91/368/EHS,93/44/EHS a 93/68/EHS a slučující směrnice 2006/42/ES
Jeppo 16.09.2014MIRKAMÍSTO A DATUM VYDÁNÍ Společnost Stefan Sjöberg, výkonný viceprezident
Návod k obsluzeObsahuje – Přečtěte si a dodržujte pokyny, Správné používánínářadí, Pracoviště, Uvedení nářadí do provozu, Návodk obsluze, Tabulky technických údajů / konfigurací výrobku,Stránka dílů, Seznam dílů, Sady náhradních dílů pro brusky,Průvodce odstraňováním závad		DůležitéTyto pokyny si přečtěte předinstalací, uvedením do provozu aprováděním údržby nebo opravtohoto nářadí. Pokyny uschovejtena bezpečném a přístupnémmístě.
Výrobce/dodavatelSpolečnost KWH Mirka Ltd.66850 Jeppo, FinskoTel.: + 358 20 760 2111Fax: [phone]		Vyžadované osobní ochranné prostředkyOchranné brýle RespirátoryOchranné rukavice Ochrana sluchu
Doporučená světlosthadice – Minimálně10 mm 3/8 palce	Doporučená maximálnídélka hadice8 metrů 25 stop		Tlak vzduchuMaximální pracovní tlak 6,2 baru 90 psigDoporučený minimální NA NA

Přečtěte si a dodržujte pokyny

1) Bezpečnost a ochrana zdraví při práci, část 1910, OSHA 2206, k dispozici: Superintendent of Documents; Government Printing Office; Washington DC 20402.
2) Bezpečnostní předpisy pro pneumatické nářadí, ANSI B186.1, k dispozici: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018.
3) Národní a místní předpisy.

Správné používání nářadí

Bruska je určena pro broušení všech typů materiálů (např. kovů, dřeva, kamene, plastů aj.) brusnými čtverci určenými pro tyto účely. Bez předchozí konzultace s výrobcem nebo autorizovaným dodavatelem výrobce brusku nepoužívejte k jiným než specifikovaným účelům. Nepoužívejte podložky pro brusný čtverec, které jsou určeny pro čtverci naprázdno nižší než 10 000 kmitů/min.

Pracoviště

Nářadí je určeno pro ruční používání. Při práci s nářadím je doporučeno stát na pevném povrchu. Nářadí lze použít v jakékoli poloze. Před takovým použitím musí obsluha zaujmout bezpečnou polohu, musí se pevně držet nebo stát a vzít v úvahu, že bruska může vyvinout reakční moment. Viz část „Návod k obsluze“.

Uvedení nářadí do provozu

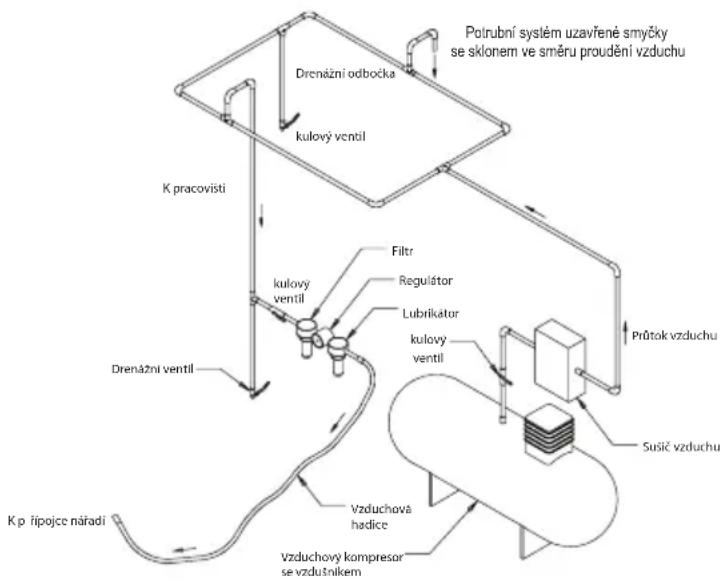

Použijte čistý stlačený vzduch s přídavkem maziva a pracovním tlakem (měřeno u přípojky nářadí) 6,2 baru (90 psig) s nářadím v chodu a spouští zcela stisknutou. Doporučujeme použít schválenou vzduchovou hadici o světlosti 10 mm (3/8 palce) a maximální délce 8 m (25 stop). Doporučený způsob připojení nářadí je uveden na obrázku 1.

Nepřipojujte nářadí k rozvodu stlačeného vzduchu bez snadno dosažitelného a funkčního uzavíracího ventilu. Stlačený vzduch by měl obsahovat mazivo. Důrazně doporučujeme používat vzduchový filtr, regulátor a lubrikátor (FRL), viz obr. 1, které nářadí zajišťují dodávku čistého mazaného vzduchu pod správným tlakem. Informace o tomto vybavení získáte u svého dodavatele. Pokud takové vybavení nepoužíváte, je třeba nářadí promazávat ručně.

Při ručním mazání odpojte hadici přívodu vzduchu a do vstupní přípojky hadice kápněte 2 až 3 kapky vhodného oleje pro mazání pneumatických motorů, například Fuji Kosan FK-20, Mobil ALMO 525 nebo Shell TORCULA® 32. Přípojte nářadí zpět k přívodu vzduchu a nechejte jej několik sekund pomalu běžet, aby se olej rozptýlil. Pokud nářadí používáte často, promazávejte je každý den nebo pokaždé, když stroj začne ztrácet rychlost nebo výkon. Doporučený tlak vzduchu na přípojce nářadí je 6,2 baru (90 psig) při běžícím nářadí. Nářadí Ize používat i při nižším tlaku vzduchu, ale nikdy ne při tlaku vyšším než 6,2 baru (90 psig).

Návod k obsluze

1) Před použitím nářadí si přečtěte všechny pokyny. Všichní uživatelé musí být kompletně proškolení o způsobu používání nářadí a musí dodržovat bezpečnostní pravidla. Jakékoli servisní práce nebo údržbu smí provádět pouze kvalifikovaný personál.
2) Zkontrolujte, zda je nářadí odpojeno od přívodu vzduchu. Vyberte vhodný brusný čtverec a připevněte jej na podložku. Postupujte pozorně a čtverec vystřed'te.
3) Při práci s nářadím vždy používejte předepsané osobní ochranné prostředky.

4) Při broušení nejprve položte brusný čtverec na obrobek a poté nářadí zapněte. Před vypnutím vždy nejprve zvedněte brusný čtverec z obrobku. Zabráníte tím vytvoření prohlubně na obrobku způsobené nadměrnou rychlostí brusného čtverce.

5) Před nasazováním, seřizováním nebo snímáním brusného čtverce vždy nejprve odpojte přívod vzduchu.

6) Vždy zaujměte stabilní postoj nebo polohu a vezměte v úvahu kroutící moment, který nářadí vyvíjí.

7) Používejte pouze správné náhradní díly.

8) Vždy zkontrolujte, zda je broušený materiál pevně uchycen tak, aby se nemohl pohybovat.

9) Pravidelně kontrolujte opotřebení hadice a přípojky. Nepřenášejte nářadí za hadici a pokud nářadí přenášite s připojenou hadicí, dbejte, aby nedošlo k jeho náhodnému spuštění.

10) Prach může být extrémně hořlavý. Sáček pro shromaždování prachu čistěte nebo vyměňujte každý den. Čištění nebo výměny sáčku také zajistí optimální výkon.

11) Nepřekračujte doporučený maximální tlak vzduchu. Používejte doporučené bezpečnostní vybavení.

12) Nářadí není elektricky izolováno. Nepoužívejte je na místech, kde by mohlo dojít ke kontaktu s povrchem pod napětím, plynovým potrubím, vodovodním potrubím apod. Před zahájením broušení místo práce zkontrolujte.

13) Dávejte pozor, aby se do pohyblivých částí nářadí nezapletly části oblečení, tkanicky, vlasy, hadry na čištění apod. Zapletení může způsobit velmi nebezpečné přitažení těla směrem k obrobku a součástem nářadí v pohybu.

14) Při práci udržujte ruce v bezpečné vzdálenosti od brusného čtverce.

15) V případě závady nářadí jej přestaňte používat a zajistěte provedení opravy nebo údržby.

16) Nenechávejte nářadí volně běžet bez zajištění ochrany osob nebo předmětů pro případ odlétnutí částice nebo čtverce.

Technické údaje/konfigurace výrobku: Excentrická bruska 10 000 kmitů/min

Technické údaje a konfigurace výrobku: Excentrická bruska 10 000 kmitů/min 75 mm × 100 mm (3 palce × 4 palce) – rozkmit 3 mm (1/8 palce).Poznámka: U všech přístrojů se používá příslušenství podtlakových hadic o průměru 28 mm (1 palec). K dispozici je průměr 19 mm (3/4 palce).
Rozkmit Typ s od-sáváním	Rozměr podložky mm (palců)	Číslo modelu	Čistá hmot-nost výrobku kg (liber)	Výška mm (palců)	Délka mm (palců)	Výkon (k)	Spotřeba vzduchu l/min (scfm)	*Úroveň hluku dBA	*Úroveň vibrací m/s ^2	*Nejistota Km/s ^2
3 mm(1/8 palce)	Centrální odsávání	75 × 100(3 × 4)	OS343CV 0	72 (1,58) 83,5(3,29)	202,4(8,0)	179(0,24)	453 (16) 72,5	2,80 0,77
	Integro-vané odsávání	75 × 100(3 × 4)	OS343DB 0	72 (1,58) 83,5(3,29)	208,9(8,2)	179(0,24)	453 (16) 80,5	2,02 0,70
	Typ bez odsávání	75 × 100(3 × 4)	OS343NV 0	70 (1,55) 83,5(3,29)	139,3(5,5)	179(0,24)	453 (16) 76,0	2,60 1,30
Měření hluku provedeno v souladu s normou EN ISO 15744:2008 – Neelektrická ruční nářadí – Předpis pro měření hluku – Technická metoda (třída přesnosti 2)a norma EN ISO 11203:2009 Akustika – Hluk vydávaný nářadím a vybavením – Určení hladin akustického tlaku na pracovišti a jiných zadaných místech z hladinakustického výkonu.Měření vibrací provedeno v souladu s normou EN ISO 28927-3, Ruční mechanizované nářadí – Zkušební metoda pro hodnocení emise vibrací –Část 3: Leštičky a rotační, vibrační a excentrické brusky.

Specifikace výrobku se mohou změnit bez předchozího upozornění.

*Hodnoty uvedené v tabulce byly naměřeny při laboratorních testech prováděných v souladu s uvedenými předpisy a normami a nejsou vhodné pro vyhodnocování rizik. Hodnoty naměřené na individuálních pracovištích mohou být vyšší než deklarované hodnoty. Skutečné expoziční hodnoty a stupeň škodlivosti nebo ohrožení pracovníka závisí na konkrétní situaci a na okolním prostředí, individuálním způsobu práce, obráběném materiálu, architektonickém řešení pracoviště, době expozice a na fyzické kondici pracovníka. Společnost KWH Mirka, Ltd. nenese žádnou odpovědnost za jakékoli škody vzniklé následkem použití deklarovaných hodnot pro účely individuálního vyhodnocení rizika namísto skutečných expozičních hodnot.

Další informace o bezpečnosti a ochraně zdraví při práci naleznete na těchto webových stránkách:

https://osha.europa.eu/en (Evropa)

http://www.osha.gov (USA)

Průvodce odstraňováním závad

Příznak Možná příčina Řešení
Nízký výkon anebo nízká volnoběžná rychlost	Nedostatečný tlak vzduchu Zkontrolujte tlak	Vzduchu při výkonu naprázdno v místě připojky hadice na brusce. Tlak musí mít hodnotu 6,2 baru (90 psig/620 kPa).
	Ucpaný tlumič Demontáž tlumiče viz část „Rozebrání skříně“. Vyměňte vložku tlumiče (položka 46), viz část „Montáž skříně“.
	Zanesené vstupní sítko Vyčistěte vstupní sítko vhodným čisticím prostřed-kem. Pokud sítko nelze vyčistit, vyměňte jej.
	Jedna nebo několik opotřebovaných nebo poškozených lopatek	Namontujte kompletní sadu nových lopatek (pro zajištění správné funkce je nutné vyměnit všechny lopatky). Všechny lopatky potřete kvalitním olejem pro pneumatické nářadí. Viz část „Rozebrání motoru“ a „Montáž motoru“.
	Vnitřní netěsnost skříně motoru – projevu-je se zvýšenou spotřebou vzduchu a nižší než obvyklou rychlostí	Zkontrolujte správné sestavení motoru a pojistného kroužku. Zkontrolujte, zda není poškozen pojistný kroužek nebo jeho drážka. Vyjměte sestavu motoru a namontujte ji zpět. Viz část „Rozebrání motoru“ a „Montáž motoru“.
	Opotřebené součásti motoru Zajistěte celkovou opravu motoru. Obraťte se na autorizované servisní středisko společnosti Mirka.
	Opotřebovaná nebo poškozená ložiska vřetena	Opotřebovaná nebo poškozená ložiska vyměňte. Viz „Rozebrání vyvažovacího hřídele a vřetena“ a „Ložiska vřetena, AirSHIELDTM a sestava vyva-žovacího hřídele“.
Netěsnost ovladače rychlosti anebo dříku ventilu.	Znečištěná, zlomená nebo ohnutá pružina ventilu, ventil nebo sedlo ventilu.	Rozeberte, zkontrolujte a vyměňte opotřebované nebo poškozené díly. Viz kroky 2 a 3 v části „Roze-brání skříně“ a kroky 2 a 3 v části „Montáž skříně“.
Vibrace/hrubý chod Nesprávná podložka Používejte pouze podložky určené pro vaše nářadí.
OverensstemmelsesdeklarationKWH Mirka Ltd.66850 Jeppo, Finlanderklærer, at det alene er vores ansvar, at produkterne MIRKA 10.000 OPM 75 mm x 100 mm (3" x 4") Planslibemaskiner (se "Produktkonfiguration/specifikationer"-tabellen for den aktuelle model), for hvilke denne deklaration gælder, er i overensstemmelse med følgende standard(er) eller andre normative dokumenter: EN ISO 15744:2008 samt forordninger i direktiv 89/392/E∅F med ændringer i direktiverne 91/368/E∅F & 93/44/E∅F samt 93/68/E∅F direktiver og konsoliderende direktiv 2006/42/ECJeppo 16.09.2014MIRKA Sted og dato for udstedelse Virksomhed Stefan Sjöberg, Executive Vice President
BrugervejledningOmfatter – Læs venligst, og følg, Korrekt brug af værktøjet,Arbejdsstationer, Ibrugtagningsvejledning, Brugervejledning,Produktkonfiguration/specifikationstabel, Side med dele,Fortegnelse over dele, Reservedelssæt for slibemaskiner samtFejlsøgningsguide		VigtigtLæs disse vejledninger omhyg-geligt igennem inden installering,brug, service eller reparationaf dette værktøj. Opbevardenne vejledning et sikkert ogtilgængeligt sted.
Producent/LeverandørKWH Mirka Ltd66850 Jeppo, FinlandTlf.: + 358 20 760 2111Fax: [phone]		Krævede personlige værnemidlerSikkerhedsbriller ÅndedrætsværnSikkerhedshandsker Høreværn
Anbefalet luftslangediameter- minimum10 mm 3/8"	Anbefalet maksimalslangelængde8 meter 25 fod		LufttrykMaksimalt arbejdstryk 6,2 bar 90 psigAnbefalet minimum Ingen oplysninger
