BEDIENUNGSANLEITUNG OS 343CV Mirka

de Bedienungsanleitung 20-23

KonformitätserklärungKWH Mirka Ltd.66850 Jeppo, FinnlandWir erklären in alleiniger Verantwortung, dass die Produkte 75 mm x 100 mm (3" x 4") 10.000 U/min Exzenterschleifmaschinen (siehe Tabelle „Produktkonfiguration/Spezifikationen“ für spezielle Modelle), auf die sich diese Erklärung beziehen, mit der/den folgende(n) Norm(en) oder dem/den normativen Dokument(en) übereinstimmt/en: EN ISO 15744:2008. Die Bestimmungen der 89/392/EWG, ergänzt durch die Richtlinien 91/368/EWG, 93/44/EWG und 93/68/EWG und die konsolidierte Richtlinie 2006/42/EG werden befolgt.Jeppo 16.09.2014MIRKA Ort und Datum Unternehmen Stefan Sjöberg, Leitender Geschäftsführer
GebrauchsanweisungInhalt – Bitte lesen und beachten, Bestimmungsgemäße Verwendung, Arbeitsplatz, Inbetriebnahme, Bedienungsanleitung, Produktkonfiguration/Spezifikationen, Teileseite, Teileliste, Ersatzteil-Sets für Schleifmaschinen, Fehlerbehebung		WichtigLesen Sie diese Anleitung durch, bevor Sie dieses Gerät in Betrieb nehmen, warten oder reparieren. Bewahren Sie diese Bedienungsanleitung sorgfältig und griffbereit auf.
Hersteller/LieferantKWH Mirka Ltd.66850 Jeppo, FinnlandTel.: [phone]Fax: [phone]		Erforderliche persönliche SchutzausrüstungSchutzbrille AtemschutzmaskeSchutzhandschuhe Gehörschutz
Empfohlene Größe der Luftleitung – Minimum10 mm	Empfohlene maximale Schlauchlänge8 m		LuftdruckMaximaler Betriebsdruck 6,2 bar 90 psigEmpfohlener Mindestdruck NA NA

Bitte lesen und beachten

1) Allgemeine Unfallverhütungs- und Gesundheitsvorschriften, Teil 1910, OSHA 2206, erhältlich bei: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Sicherheitscode für tragbare Druckluftwerkzeuge, ANSI B186.1 erhältlich bei: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Nationale und örtliche Bestimmungen.

Bestimmungsgemäße Verwendung

Diese Schleifmaschine ist für das Schleifen unterschiedlicher Materialarten, wie z. B. Metall, Holz, Stein, Kunststoff usw. vorgesehen, wobei ein für den jeweiligen Zweck geeignetes Schleifmittel zu verwenden ist. Diese Schleifmaschine darf nicht ohne Rücksprache mit einem vom Hersteller autorisierten Händler für einen anderen als den angegebenen Zweck verwendet werden. Es dürfen keine Stützteller verwendet werden, deren Betriebsgeschwindigkeit unter 10.000 O/min liegt.

Arbeitsplatz

Das Werkzeug ist als handegführtes Werkzeug vorgesehen. Es wird empfohlen, dass der Benutzer bei der Verwendung des Werkzeugs immer auf festem Untergrund steht. Das Werkzeug kann in jeder beliebigen Position eingesetzt werden, wenn der Benutzer für einen sicheren Stand sorgt und das Werkzeug sicher in der Hand halten kann. Außerdem muss er jederzeit darauf gefasst sein, dass die Schleifmaschine ein Rückschlagmoment ausüben kann. Siehe Abschnitt „Bedienungsanleitung“.

Inbetriebnahme des Werkzeugs

Benutzen Sie eine saubere geschmierte Luftversorgung, die die Maschine unter Vollast mit einem gemessenen Luftdruck von 6,2 bar/psig versorgt. Es wird empfohlen, einen zugelassenen Luftschlauch mit einem Durchmesser von ∅10 mm/3/8" und einer maximalen Länge von 8 m zu verwenden. Es wird empfohlen, das Werkzeug wie auf Abb. 1 zu sehen, an die Druckluftversorgung anzuschließen.

Verbinden Sie das Gerät nur dann mit der Druckluftversorgung, wenn Sie zuvor ein leicht erreichbares und einfach zu bedienendes Absperrventil angebracht haben. Die Druckluft muss geschmiert sein. Es wird dringend empfohlen, einen FRL, d. h. einen kombinierten Filter, Regler und Schmierstoffgeber zu verwenden, siehe Abb. 1. Dieser sorgt dafür, dass das Gerät mit sauberer, geschmierter Luft mit dem richtigen Druck versorgt wird. Weitere Informationen über diese Ausrüstung erhalten Sie von Ihrem Händler. Ohne einen FRL muss das Gerät manuell geschmiert werden.

Um das Gerät manuell zu schmieren, nehmen Sie den Druckluftschlauch ab und geben 2–3 Tropfen eines pneumatischen Motoren-schmieröls, wie z. B. Fuji Kosan FK-20, Mobil ALMO 525 oder Shell TORCULA® 32 in das Schlauchende (Einlass) der Maschine. Schließen Sie danach das Gerät wieder an die Druckluft an und lassen Sie es langsam für einige Sekunden laufen, damit die Luft das Öl verteilen kann. Falls das Gerät regelmäßig im Einsatz ist, muss es täglich geschmiert werden, jedoch spätestens dann, wenn es langsamer wird oder an Leistung verliert.

Es wird empfohlen, dass der Luftdruck bei laufendem Werkzeug 6,2 bar/90 psig beträgt. Das Werkzeug kann mit geringerem Druck betrieben werden, der maximale Druck darf aber niemals 6,2 bar (90 psig) übersteigen.

Bedienungsanleitung

1) Bitte lesen Sie die Bedienungsanleitung durch, bevor Sie das Gerät in Betrieb nehmen. Alle Benutzer müssen in die Handhabung des Gerätes eingewiesen werden und die Sicherheitsbestimmungen kennen. Alle Wartungs- und Reparaturarbeiten dürfen nur von geschultem Personal ausgeführt werden.
2) Unterbrechen Sie die Druckluftzufuhr des Gerätes. Wählen Sie ein passendes Schleifmittel und befestigen Sie dieses am Stützteller. Achten Sie darauf, dass Sie das Schleifmittel mittig auf dem Stützteller zentrieren.
3) Tragen Sie immer die vorgeschriebene Schutzausrüstung, wenn Sie das Gerät benutzen.

4) Setzen Sie das Gerät beim Schleifen vor dem Starten immer zuerst auf der Arbeitsfläche auf nehmen Sie es

von der Arbeitsfläche weg, bevor es gestoppt wird. Dies verhindert, dass die Oberfläche durch die Übergeschwindigkeit des Schleifmittels beschädigt wird.

5) Immer die Druckluftzufuhr zur Schleifmaschine unterbrechen, bevor Sie das Schleifmittel wechseln oder sonstige Arbeiten am Stützteller ausführen.

6) Sie müssen unbedingt immer stabil stehen und/oder eine stabile Position eingenommen haben und immer darauf gefasst sein, dass die Schleifmaschine ein Rückschlagmoment ausüben kann.

7) Es dürfen nur die entsprechenden Ersatzteile verwendet werden.

8) Stellen Sie immer sicher, dass das zu schleifende Material sicher befestigt ist, damit es sich nicht bewegen kann.

9) Überprüfen Sie Schlauch und Anschlussstücke regelmäßig auf Verschleiß. Tragen Sie das Werkzeug niemals am Schlauch und stellen Sie unbedingt sicher, dass das Werkzeug nicht startet, während es getragen wird und an die Druckluftquelle angeschlossen ist.

10) Staub kann sehr feuergefährlich sein. Der Staubfangsack sollte täglich gereinigt oder ausgetauscht werden. Dies stellt zudem eine optimale Leistung des Geräts sicher.

11) Verwenden Sie niemals einen höheren als den maximal zugelassenen Luftdruck. Verwenden Sie unbedingt die empfohlene Sicherheitsausrüstung.

12) Das Werkzeug ist elektrisch nicht isoliert. Verwenden Sie es nicht an Orten, an denen die Möglichkeit besteht, dass es mit unter Spannung stehenden Stromleitungen,

Gasrohren, Wasserrohren usw. in Berührung kommt. Überprüfen Sie das Arbeitsumfeld vor Beginn der Arbeit.

13) Passen Sie auf, dass sich Kleidung, Krawatte, Haar, Putzlappen usw. nicht in den beweglichen Teilen des Werkzeugs verfangen. Sollte sich etwas verfangen, wird der Körper an das Werkstück und die beweglichen Teile der Maschine herangezogen, was sehr gefährlich sein kann.

14) Die Hände dürfen während des Schleifvorgangs die sich drehende Scheibe unter keinen Umständen berühren.

15) Wenn das Werkzeug eine Störung zu haben scheint, muss es sofort außer Betrieb genommen und dafür gesorgt werden, dass es gewartet und repariert wird.

16) Erhöhen Sie nicht die Geschwindigkeit des Werkzeugs, ohne zuvor Sicherheitsmaßnahmen zum Schutz von Personen oder Objekten vor sich lösenden Schleifmitteln oder Stützellern durchgeführt zu haben.

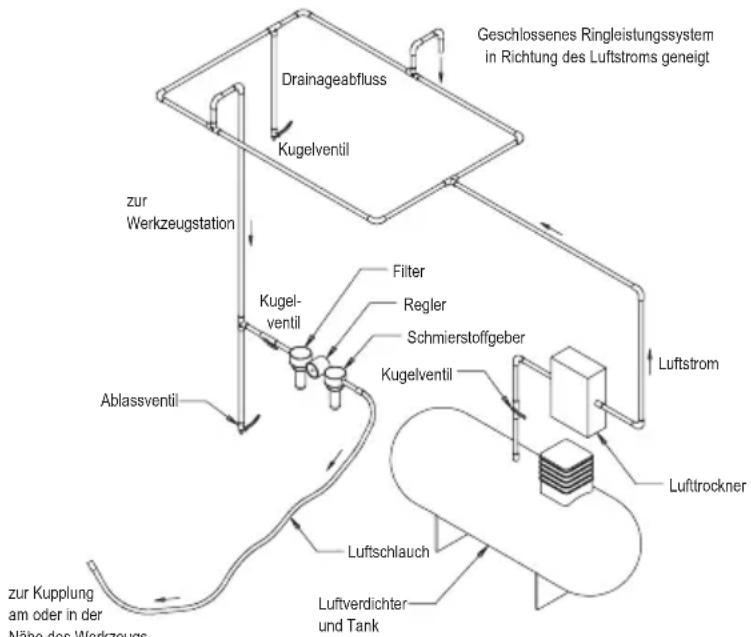


Produktkonfiguration/Spezifikationen: 10,000 O/min Exzenterschleifer

Produktkonfiguration/Spezifikationen: 10.000 U/min 75 mm x 100 mm (3" x 4") Exzenterschleifer – 3 mm (1/8") Hub.Achtung: Alle Vakuum Maschinen benutzen ∅ 28 mm (1") Absaugschläuche als Standard. ∅ 19 mm (3/4") ist verfügbar.
Hub Absau-gung		Stütztel-lergrößemm (")	Modellnummer	Produktnetto-gewicht kg	Höhemm (")	Länge mm (")	Leistung Watt (PS)	Luftverbrauch LPM (scfm)	*Schallpegel dBA	*Vibrations-level m/s ^2	*Unsicher-heitsfaktor Km/s ^2
3 mm(1/8")	Zentral CV	75 x 100(3 x 4)	OS343CV 0	72 (1,58) 83,5	(3,29)	202,4(8,0)	179(0,24)	453 (16) 72,5	2,80 0,77
	Eigen DB	75 x 100(3 x 4)	OS343DB 0	72 (1,58) 83,5	(3,29)	208,9(8,2)	179(0,24)	453 (16) 80,5	2,02 0,70
	Ohne NV	75 x 100(3 x 4)	OS343NV 0	70 (1,55) 83,5	(3,29)	139,3(5,5)	179(0,24)	453 (16) 76,0	2,60 1,30
Der Schaltest wurde gemäß EN ISO 15744:2008 - Handgehaltene nicht-elektrisch betriebene Maschinen - Geräuschmessverfahren - Verfahren der Genauigkeitsklasse 2 und EN ISO 11203:2009 Akustik – Geräuschabstrahlung von Maschinen und Geräten – Bestimmung von Emissions-Schalldruckpegeln am Arbeitsplatz und an anderen festgelegten Orten aus dem Schalleistungspegel ausgeführt.Der Schwingungstest wurde gemäß ISO 28927-3 ausgeführt, Handgehaltene motorbetriebene Maschinen - Messverfahren zur Ermittlung der Schwingungsemis-sion – Teil 3: Poliermaschinen sowie Rotationsschleifer, Schwingschleifer und Exzenterschleifer.

Spezifikationen können zu jeder Zeit ohne vorausgegangene Ankündigung geändert werden.

*Die Werte in den Tabellen stammen von Laborprüfungen in Übereinstimmung mit angegebenen Richtlinien und Grundnormen und sind nicht für eine Risikobewertung ausreichend. Die Werte an einem bestimmten Arbeitsplatz können höher als die erklärten Werte sein. Die tatsächlichen Werte und die Größe von Risiko oder Verletzung, denen eine Person ausgesetzt wird, sind für jede Situation einmalig und von der Umgebung, der Art und Weise wie eine Person arbeitet, mit welchem Material, vom Arbeitsplatz sowie von der Arbeitsdauer und der körperlichen Konstitution des Benutzers abhängig. KWH Mirka, Ltd. kann nicht für eventuelle Konsequenzen verantwortlich gemacht werden, falls statt der tatsächlich auftretenden Werte bei der jeweiligen Risikobewertung die deklarierten Werte zugrunde gelegt werden.

Weitere Informationen über Arbeitsgesundheit und -sicherheit sind auf folgenden Webseiten erhältlich: https://osha.europa.eu/en (Eurooppa) http://www.osha.gov (USA)

Fehlerbehebung

Symptom Mögliche Ursache Lösung
Niedrige Kraft und/oder niedrige freie Drehzahl	Ungenügender Luftdruck Den Luftdruck am	Einlass der Schleifmaschine kontrollieren, während das Gerät mit freier Drehzahl läuft. Er muss 6,2 bar (90 psig/620 kPa) betragen.
	Schalldämpfer zugesetzt. Im Abschnitt „Demontage des Gehäuses“ wird beschrieben, wie man den Schalldämpfer ausbaut. Teil 46, Schalldämpfereinsatz, ersetzen (wird im Abschnitt „Montage des Gehäuses“ beschrieben.
	Verstopfter Lufteinlassfilter Den Lufteinlassfilter mit einer sauberen, geeigneten Lösung reinigen. Falls der Filter nicht gereinigt werden kann, muss er ausgetauscht werden.
	Ein oder mehrere Blätter abgenutzt oder gebrochen	Ein komplettes Set an neuen Blättern installieren (für einen optimalen Betrieb müssen alle Blätter ausgetauscht werden). Alle Blätter mit einem Qualitätsöl für pneumatische Geräte bestreichen. Siehe „Demontage des Motors“ und „Montage des Motors“.
	Luft-Leckage im Motorgehäuse, zu erkennen an überhöhtem Luftverbrauch und niedriger Drehzahl.	Kontrollieren Sie, ob der Motor richtig justiert ist und der Verschlussring ordentlich sitzt. Kontrollieren Sie, ob der O-Ring in der Verschlussringnut beschädigt ist. Den Motor demontieren und wieder montieren. Siehe „Demontage des Motors“ und „Montage des Motors“.
	Teile des Motors abgenutzt Den Motor überholen. Ein autorisiertes Mirka Service Center kontaktieren.
	Abgenutzte oder gebrochene Spindellager Die abgenutzten oder gebrochenen Lager austauschen. Beschreibung in den Abschnitten „Demontage von Achsenstabilisator und Spindel“ und montage von „Spindellager, AirSHIELDTM und Achsenstabilisator“.
Luft entweicht aus Geschwindigkeitsregelung und/oder Ventilschaft.	Ventilschaft, Ventil oder Ventilsitz schmutzig, gebrochen oder verbogen.	Abgenutzte oder beschädigte Teile demontieren, prüfen und ersetzen. Siehe Schritte 2 und 3 im Abschnitt „Demontage des Gehäuses“ und die Schritte 2 und 3 im Abschnitt „Montage des Gehäuses“.
Starke Vibrationen oder unruhiger Lauf	Falsches Pad. Nur Schleifmittel von richtiger	Größe und korrektem Gewicht verwenden, die für die Maschine vorgesehen sind.
	Hinzufügen von Zwischentellern oder anderen Materialien	Nur Schleifmittel und/oder Stützteller von richtiger Größe und korrektem Gewicht verwenden, die für die Maschine vorgesehen sind. Nichts an der Schleifmaschine befestigen, das nicht eigens für den Gebrauch mit Pad und Schleifmaschine vorgesehen ist.
	Unzureichende Schmierung oder Verschmutzung durch Aufbau von Fremdstoffen.	Die Schleifmaschine demontieren und mit einer geeigneten Reinigungslösung reinigen. Die Schleifmaschine wieder zusammenbauen. (Siehe „Wartungshandbuch“)
	Abgenutzte(s) oder gebrochene(s) Motorlager	Die abgenutzten oder gebrochenen Lager austauschen. Siehe „Demontage des Motors“ und „Montage des Motors“.
	Bei Geräten mit CV-Absaugung kann es beim Abschleifen planer Oberflächen zu einem Vakuum kommen, was dazu führt, dass sich der Stützteller an der behandelten Oberfläche festsaugt.	Reduzieren Sie in diesem Fall das Vakuum über das Absaugsystem.
