MANUAL DE USUARIO OS 343CV Mirka

es Instrucciones de manejo....32-35

et Kasutusjuhised....36-39

Declaración de conformidad.KWH Mirka Ltd.66850 Jeppo, Finlandiadeclara bajo nuestra única responsabilidad que los productos Lijadoras Orbitales 10.000 OPM 75 mm x 100 mm (3" x 4") (ver la tabla de "Especificación y configuración de productos" para modelos específicos) a los que se refiere esta declaración están en conformidad con los siguientes estándares u otros documentos normativos: EN ISO 15744:2008. Siguiendo las estipulaciones de 89/392/EEC con los agregados de las directivas 91/368/EEC, 93/44/EEC y 93/68/EEC y la directiva consolidada 2006/42/EC.Jeppo 16.09.2014MIRKALugar y fecha de emisión Compañía Stefan Sjöberg, Vicepresidente Ejecutivo
Instrucciones de manejoIncluye - Lea y Siga las Instrucciones, Uso Apropiado de la Herramienta. Superficies de Trabajo, Poniendo en Marcha la Herramienta, Tablas de Configuración/Especificación de Producto, Página de Piezas, Lista de Piezas, Juegos de Recambios de la Lijadora, Solución Rápida de Problemas, Instrucciones de Reparación.		ImportanteLea estas instrucciones cuidadosamente antes de instalar, operar, llevar a cabo el mantenimiento o reparar esta herramienta. Mantenga estas instrucciones en un lugar seguro y accesible.
Productor/proveedorKWH Mirka Ltd.66850 Jeppo FinlandiaTel: [phone]Fax: [phone]		Equipo de seguridad personal requerido:Protección ocular Guantes de seguridadMáscaras de protección Protección para los oídos
Tamaño recomendado de la línea de aire – mínimo10 mm 3/8"	Recomendación del largo máximo de la manguera8 metros 25 pies		Presión de airePresión máxima de funcionamiento 6,2 bar 90 psigMínimo recomendado NA NA

Lea y siga las instrucciones

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, disponible de: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Safety Code for Portable Air Tools, ANSI B 186.1 disponible de American National Standards Institute, Inc.; 1430 Broadway; New York, NY 10018
3) Normativas locales y del estado

Uso apropiado de la herramienta

Esta lijadora está diseñada para pulir todo tipo de materiales, como por ejemplo metales, madera, piedra, plásticos, etc. usando abrasivos diseñados para tal fin. No use esta lijadora para otro propósito que el especificado sin consultar con el productor o con un proveedor autorizado. No use platos que tengan una velocidad de trabajo de menos de 10.000 OPM de velocidad libre.

Superficies de trabajo

Esta herramienta ha sido diseñada para funcionar como herramienta de mano. Siempre es recomendable que se use la herramienta estando de pie sobre un suelo sólido. Puede usarse en cualquier posición, pero el operador debe en todo momento mantener una posición segura con un agarre firme, estar firmemente de pie y tener en cuenta que la lijadora puede desarrollar una reacción de torsión. Ver la sección de "Instrucciones de manejo".

Poniendo en marcha la herramienta

Use una fuente de aire limpia y lubricada que dé una presión de aire medida a nivel de herramienta de 6,2 bar (90 psig) bar cuando la herramienta está en marcha con la palanca completamente presionada. Se recomienda usar una manguera de aire aprobada de 10 mm (3/8") x 8 m (25 pies) de longitud máxima. Se recomienda que la herramienta se acople a la fuente de aire como se muestra en la figura 1.

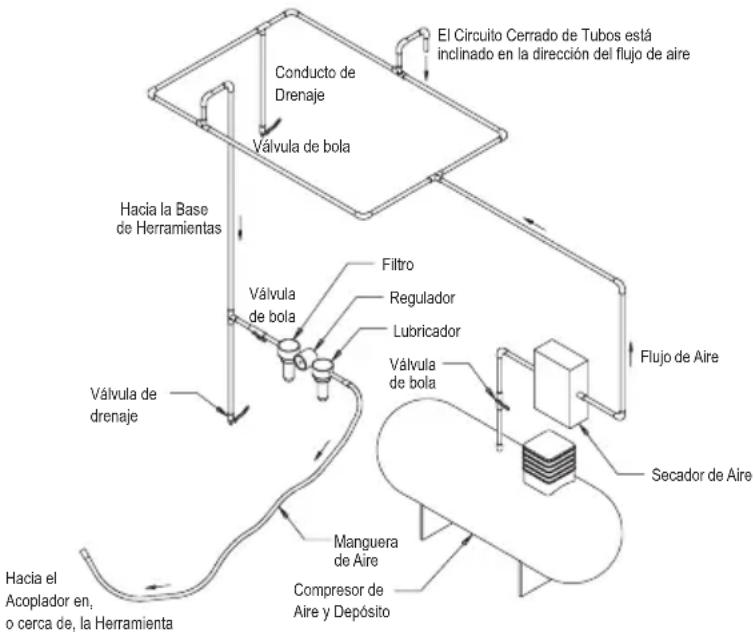

No conecte la herramienta al sistema de aire sin incorporar una válvula fácil de alcanzar para cortar el flujo de aire. La fuente de aire debe estar lubricada. Es altamente recomendable que se use un filtro de aire, regulador y lubricador (FRL) tal como se indica en la figura 1, ya que esto permitirá proveer aire limpio y lubricado con la presión correcta a la herramienta. La información sobre estos equipos puede ser obtenida de su proveedor. Si no se usa este equipo, la herramienta deberá ser lubricada.

Para lubricar la herramienta en forma manual desconecte la manguera de aire y ponga 2 o 3 gotas de aceite lubricante apropiado para motores neumáticos, como Fuji Kosan FK-20, Mobil ALMO 525 o Shell TORCULA 32, en la entrada de la manguera a la máquina. Conecte nuevamente la herramienta a la fuente de aire y opere la herramienta lentamente durante unos segundos para permitir que el aire circule por el aceite. Si se usa la herramienta con mucha frecuencia, lubríquela diariamente o lubríquela cuando la herramienta comience a perder fuerza o velocidad. Se recomienda que la presión del aire a nivel de herramienta sea 6,2 bar/90 psig mientras la herramienta está en marcha. La herramienta puede funcionar a presiones más bajas pero nunca a más de 6,2 bar (90 psig).

Instrucciones de manejo

1) Lea todas las instrucciones antes de usar esta herramienta. Todos los operadores deben estar entrenados en su uso y tener conocimiento de estas reglas de seguridad. Todo servicio y reparación deberá ser llevado a cabo por personal entrenado.

2) Asegúrese de que la herramienta está desconectada de la fuente de aire. Seleccione un abrasivo apropiado y colóquelo en el plato. Tenga cuidado y ponga el abrasivo en el centro del plato.

3) Lleve puesto siempre el equipo de seguridad requerido al usar esta herramienta.

4) Cuando vaya a lijar, coloque siempre la herramienta sobre la superficie a trabajar y luego arranque la herramienta. Retire siempre la herramientade la superficie antes de pararla. Esto evitará rayar la superficie debido a velocidad excesiva del abrasivo.

5) Desconecte siempre la fuente de aire antes de montar, ajustar o retirar el abrasivo o el plato.

6) Mantenga siempre una postura firme y tenga en cuenta la reacción de torsión desarrollada por la lijadora.

7) Use siempre los repuestos correctos.

8) Asegúrese siempre de que el material a pulir está firmemente sujetado para impedir su movimiento.

9) Revise regularmente la manguera y las conexiones para prevenir el desgaste. No cargue la herramienta por la manguera; tenga siempre cuidado de no arrancar la herramienta cuando ésta se lleva con la manguera de aire conectada.

10) El polvo puede ser muy inflamable. La bolsa de acumulación de polvo deberá ser limpiada o repuesta diariamente. La limpieza o reposición de la bolsa también garantiza el mejor rendimiento posible.

11) No exceda la presión de aire máxima recomendada. Use el equipo de seguridad recomendado.
12) La herramienta no está aislada contra descargas eléctricas. No la use donde haya la posibilidad de que entre en contacto con cables eléctricos, tuberías de gas, tuberías de agua, etc. Revise el área de operaciones antes de arrancar.
13) Tome precauciones para que las partes movibles de la herramienta no alcancen ropa, pelo, trapos de limpieza, etc. Si se enreda tendrá como consecuencia que el cuerpo sea atraído hacia las partes movibles y puede ser muy peligroso.
14) Mantenga las manos alejadas del plato durante el uso.
15) Si la herramienta parece funcionar mal, suspenda su uso inmediatamente y lleve a cabo su mantenimiento o reparación.
16) No permita que la herramienta funcione libre sin tomar precauciones para proteger a las personas u objetos de la pérdida del abrasivo o del plato.

Configuración/Especificaciones de Producto: Lijadora Orbital 10.000 OPM

Configuración y especificaciones del producto: 10.000 OPM 75 mm x 100 mm (3" x 4") Orbita de Lijadora Orbital – 3 mm (1/8")Nota: Todas las máquinas de aspiración usa manguera de aspiración de ∅ 28 mm (1".) como estándar. También hay de∅ 19 mm (3/4".)
Orbita Tipo de aspir. Tamaño de plato mm (")		Número de modelo	Peso neto del producto kg(libras)	Alto mm (pulg)	Largo mm (")	Potencia watios (HP)	Consumo de aire LPM (scfm)	*Nivel de ruido dBA	*Nivel de vibración m/s2	*Factor de incertidumbre K m/s2
3 mm (1/8")	Aspir. central 75 x 100 (3 x 4)	OS343CV 0,72 (1,58) 83,5(3,29)		202,4 (8,0)	179 (0,24) 453	(16) 72,5	2,80 0,77
	Aspir. Autogen, 75 x 100 (3 x 4)	OS343DB 0,72 (1,58) 83,5(3,29)		208,9 (8,2)	179 (0,24) 453	(16) 80,5	2,02 0,70
	Sin aspiración 75 x 100 (3 x 4)	OS343NV 0,70 (1,55) 83,5(3,29)		139,3 (5,5)	179 (0,24) 453	(16) 76,0	2,60 1,30
El test de ruido se ha llevado a cabo conforme a la norma EN ISO 15744:2008 – Herramientas portátiles no eléctricas – Código de medición del ruido – Método técnico (grado 2) y EN ISO 11203:2009 Acústica – Ruido emitido por maquinarias y equipos – Establecimiento de los niveles de presión de sonido emitidos en una zona de trabajo y otras posiciones indicadas por el nivel de potencia del sonido.El test de vibración se ha llevado a cabo conforme a la norma EN ISO 28927-3 Herramientas portátiles eléctricas – Medición de la vibración del asa — Parte 3: Pulidoras y lijadoras rotatorias, orbitales y rotorbitales.

Las especificaciones pueden estar sujetas a cambio sin previo aviso.

*Los valores estipulados en la tabla vienen de pruebas de laboratorio realizadas de conformidad con códigos y estándares preestablecidos y no son suficientes para evaluar el riesgo. Los valores medidos en un lugar de trabajo específico pueden ser más altos que los valores declarados. Los valores efectivos expuestos y la cantidad de riesgo o daño sufrido por un individuo son únicos para cada situación y dependen del medio ambiente, la forma en que cada individuo trabaja, el material específico usado, la posición de trabajo, así como al tiempo de exposición y la condición física del usuario. KWH Mirka, Ltd. no es responsable de las consecuencias de usar valores declarados en vez de valores reales de exposición para cualquier evaluación de riesgo.

Para más información sobre salud ocupacional y seguridad, consúltense los siguientes sitios en la red:

https://osha.europa.eu/en

http://www.osha.gov (Estados Unidos)

GUIA DE DETECCIÓN DE PROBLEMAS

Síntomas Posibles causas Solución
Baja potencia y baja velocidad en vacío	Presión de aire insuficiente Revise la línea de presión de aire en la entrada a la lijadora mientras la herramienta está funcionando en vacío. Tiene que ser 6.2 bar (90 psig/620 kPa).
	Silenciador(es) obstruido(s) Ver la sección de 'desmontaje de carcasa" para sacar el silenciador. Cambie el artículo 46, silenciador (ver la sección de montaje de carcasa).
	Filtro de entrada obstruido Limpie el filtro de entrada con una solución limpia y adecuada. Si el filtro no queda limpio, cámbielo.
	Una o más paletas rotas o desgastadas Instale un juego completo de paletas nuevas (todas las paletas tienen que ser cambiadas para un funcionamiento correcto). Cubra todas las paletas con aceite de buena calidad para herramientas neumáticas. Ver "desmontaje de motor" y "montaje de motor".
	Fuga interna de aire en la carcasa del motor indicada por un mayor consumo de aire y una velocidad menor de lo normal.	Revise si el motor y el aro de cierre están bien fijados. Revise si la arandela está dañada o está rayada. Saque el motor e instálelo de nuevo. Ver "desmontaje de motor" y "montaje de motor".
	Partes del motor desgastadas Lleve a cabo el mantenimiento del motor. Póngase en contacto con un centro de servicio autorizado de Mirka.
	Rodamientos del tornillo de sujeción des-gastados o rotos.	Cambie los rodamientos rotos o dañados. Ver "desmontaje del eje de contrapeso" y "montaje del rodamiento del tornillo de sujeción y del eje de contrapeso".
Fuga de aire a través del control de velocidad y/o el alojamiento de válvula	Resorte de válvula, válvula o asiento de válvula sucio, roto o doblado.	Desmonte, inspeccione y cambie partes gastadas o rotas. Ver pasos 2 y 3 en "desmontaje de carcasa" y pasos 2 y 3 de "montaje de carcasa".
Vibraciones/ Funcionamiento irregular	Plato incorrecto.	Use solamente los tamaños y pesos diseñados para la máquina.
	Otros materiales acoplados. Use solamente bases de plato y/o acoplados diseñados para la máquina. No adapte nada a la superficie del plato que no haya sido diseñado para ser usado con el plato y la lijadora.
	Lubricación impropia o acumulación de partículas extrañas.	Desmonte la lijadora y limpie con alguna solución adecuada. Arme la lijadora. (Ver "Manual de mantenimiento")
	Rodamientos frontales o posteriores desgastados o rotos	Cambie los rodamientos rotos o dañados. Ver "desmontaje de motor" y "montaje de motor".
	En el caso de las máquinas con aspiración central es posible que haya una extracción excesiva cuando se lija una superficie plana, teniendo como consecuencia que el disco se pegue a la superficie que se está lijando.	Para las máquinas de aspiración central se reduce la extracción a través del sistema de extracción.

15) Se a ferramenta parecer funcionar mal, suspenda o uso imediatamente e providencie reparo.
