LIETOŠANAS INSTRUKCIJA OS 343CV Mirka

Atbilstības deklarācijaKWH Mirka Ltd.66850 Jeppo, Somijavienīgi uz savu atbildību apliecina, ka 75 x 100 mm (3 x 4 collu) 10 000 svārst./min orbitālās slīpmašīnas (konkrēto modeli skatiet tabulā “Izstrādājuma konfigurācija/tehniskie dati”), uz kurām attiecas šī deklarācija, atbilst šādu standartu vai citu normatīvo dokumentu prasībām: EN ISO 15744:2008. Atbilstība ir noteikta saskaņā ar Direktīvas 89/392/EEK prasībām, ħemot vērā Direktīvās 91/368/EEK, 93/44/EEK un 93/68/EEK ietvertos labojumus, un konsolidētās Direktīvas 2006/42/EK prasībām.Jeppo 16.09.2014 Izdošanas vieta un datums Uznēmums Stefans Sjēbergs [Stefan Sjōberg], izpilddirektors
Lietotāja instrukcijaIetvertās sadalas: “Obligāti ievērojamie noteikumi”, “Instrumenta pareiza lietošana”, “Darba vietas”, “Instrumenta ekspluatācijas sākšana”, “Lietošanas norādījumi”, “Izstrādājuma konfigurācija/tehniskie dati”, “Detaļu lapa”, “Detaļu saraksts”, “Slīpmašīnas rezerves daļu komplekti”, “Problēmu novēršanas norādījumi”.	Svarīgi!Pirms instrumenta salikšanas, darbināšanas, apkopes vai labošanas rūpīgi izlasiet šo instrukciju. Glabājiet šo instrukciju drošā un viegli pieejamā vietā.
Ražotājs/piegādātājsKWH Mirka Ltd.66850 Jeppo, SomijaTālr.: [phone]Fakss: [phone]	Nepieciešamais individuālais aizsargaprīkojumsAizsargbrilles RespiratoriAizsargcimdi Dzirdes aizsargierīces
leteicamais gaisa vada lielums — minimālais10 mm 3/8 collas	leteicamais maksimālais šlūtenes garums8 metri 25 pēdas	Gaisa spiediensMaksimālais darba spiediens: 6,2 bāri 90 psig leteicamais minimālais spiediens: nav attiecināms nav attiecināms

Obligāti ievērojamie noteikumi

1. Vispārīgi nozares noteikumi par drošību un veselību, 1910. daja, OSHA 2206, kurus var iegūt šeit: Superintendent of Documents; Government Printing Office; Washington DC 20402.
2. Pärnēsājamo pneimatisko instrumentu drošības kodekss, ANSI B186.1, kuru var iegūt šeit: American National Standards Institute, Inc., 1430 Broadway, New York, New York 10018.
3. Valsts un vietējie noteikumi.

Instrumenta pareiza lietošana

Šī slīpmašīna ir paredzēta jebkura veida materiālu, tostarp metāla, koka, akmens, plastmasas un citu materiālu, slīpēšanai, izmantojot šim nolūkam paredzētu slīpmaterialu. Neizmantojiet slīpmašīnu tai neparedzētā nolūkā, ja neesat vispirms konsultējies ar ražotāju vai ražotāja pilnvaroto izplatītāju. Nelietojiet atbalsta paliktņus, kuru darba ātrums tukšgaitā ir mazāks par 10 000 svārst./min.

Darba vietas

Instrumentu ir paredzēts lietot kā rokas instrumentu. Lietojot instrumentu, ir ieteicams stāvēt uz stabilas virsmas. Instrumentu var lietot jebkurā pozīcijā, taču pirms darba sākšanas lietotājam ir jānostājas drošā pozīcijā, cieši jāsatver instruments, jāieņem stabila stāja un jāsagatavojas slīpmašīnas radītā griezes momenta ietekmei. Skatiet sadaju “Lietošanas norādījumi”.

Instrumenta ekspluatācijas sākšana

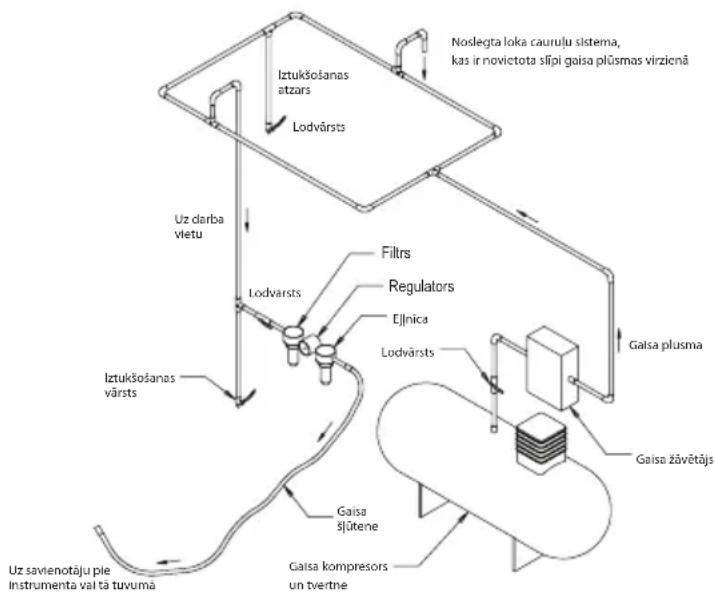

Lietojiet tīru, ieelljotu gaisa padeves avotu, kas, darbinot instrumentu ar pilnībā nospiestu sviru, nodrošina instrumentam 6,2 bāru (90 psig) gaisa spiedenu (izmērīto). Ieteicams izmantot apstiprinātu 10 mm (3/8 collas) gaisa vadu, kura garums nepārsniedz 8 m (25 pēdas). Instrumentu ieteicams pievienot gaisa padeves avotam, kā tas ir redzams 1. attēlā.

Pirms instrumenta pievienošanas gaisa vada sistēmai, noteikti uzstādiet viegli sasniedzamu un lietojamu gaisa padeves slēgvārstu. Gaisa padeves avots ir jāieeljo. Ir stingri ieteicams lietot gaisa filtru, regulatoru un ellotāju (FRL), kā tas ir redzams 1. attēlā, jo tādējādi rīkam tiek nodrošināta tīra un ieeļota gaisa padeve, uzturot nepieciešamo spiedienu. Lai saņemtu papildinformāciju par šādu aprīkojumu, sazinieties ar piegādātāju. Ja šāds aprīkojums netiek lietots, instruments ir manuāli jāeļjo.

Lai manuāli ieeļlotu instrumentu, atvienojiet gaisa vadu un instrumenta caurules savienotājā (ieplūdes atverē) iepiliniet 2 vai 3 pilienus piemērotas pneimatiskā motora eļļas, piemēram, Fuji Kosan FK-20, Mobil ALMO 525 vai Shell TORCULA® 32. Atkārtoti pievienojiet instrumentu gaisa padeves avotam un dažas sekundes darbiniet instrumentu ar mazu darbības ātrumu, lai ar gaisa plūsmu izplatītu eļļu sistēmā. Ja instruments tiek bieži lietots, eļļojiet to katru dienu vai tad, kad samazinās tā darbības ātrums vai pazeminās jauda.

Instrumenta darbības laikā ir ieteicams instrumentā nodrošināt 6,2 bāru (90 psig) gaisa spiedienu. Instrumentu var darbināt arī ar zemāku spiedienu, taču spiediens nekādā gadījumā nedrīkst pārsniegt 6,2 bārus (90 psig).

Lietošanas norādījumi

1. Pirms šī instrumenta lietošanas izlasiet visus norādījumus. Visiem lietotājiem jābūt pilnībā apmācītiem instrumenta lietošanā un jāpārzina šajā dokumentā ietvertie drošības nosacījumi. Visas apkopes un remonta darbības ir jāveic atbilstoši apmācītiem darbiniekiem.
2. Pärliecinieties, ka instruments ir atvienots no gaisa padeves avota. Izvēlieties piemērotu slīpmateriālu un piestipriniet to pie slīpēšanas pamatnes. Uzmanīgi piestipriniet slīpmateriālu slīpēšanas pamatnes centrā.
3. Strādājot ar instrumentu, noteikti lietojiet nepieciešamo aizsargaprīkojumu.
4. Slīpējot iedarbiniet instrumentu tikai pēc tam, kad tas ir atbalstīts pret apstrādājamo virsmu. Pirms instrumenta apturēšanas noteikti noņemiet to no apstrādājamās virsmas. Tādējādi tiks novērsta virsmas saskrāpēšana slīpmateriāla pārmērīgi liela griešanās ātruma ietekmē.
5. Pirms slīpmateriāla vai atbalsta paliktņa uzstādīšanas, regulēšanas vai noņemšanas noteikti pārtrauciet gaisa padevi slīpmašīnai.
6. Vienmēr ienemiet stabilu stāju un/vai pozīciju un sagata-vojieties slīpmašīnas radītā griezes momenta ietekmei.
7. Lietojiet tikai atbilstošas rezerves daļas.
8. Vienmēr nodrošiniet, lai slīpējamais materiāls būtu cieši nostiprināts un nekustētos.
9. Regulāri pārbaudiet, vai šljūtene un savienojumi nav nodiluši. Nesot instrumentu, nesatveriet to aiz šljūtenes, un, ja instrumentam ir pievienots gaisa padeves avots, uzmanieties, lai neiedarbinātu instrumentu.
10. Puteklj var būt viegli uzliesmojoši. Vakuuma putekļu savācējmaiss ir katru dienu jāiztīra vai jānomaina. Maisa tīrīšana vai nomaiņa nodrošina arī optimālu instrumenta veiktspēju.
11. Nepārsniedziet maksimālo ieteicamo gaisa spiedienu. Lietojiet aizsargaprīkojumu saskaņā ar ieteikumiem.
12. Instrumentam nav elektroizolācijas. Nelietojiet instrumentu, ja tas var saskarties ar spriegumam pieslēgtiem vadiem, gāzes caurulēm, ūdens caurulēm un citiem līdzīgiem objektiem. Pirms instrumenta lietošanas pārba
13. Uzmanieties, lai nepieļautu apģērba, saišu, matu, tīrīšanas lupatiņu un citu līdzīgu objektu iekeršanos kustīgajās daļās. leķeršanās izraisa ķermeņa paraušanu apstrādātā objekta un instrumenta kustīgo daļu virzienā, radot nopietnu apdraudējumu.
14. Lietošanas laikā netuviniet rokas rotējošajam paliktnim.
15. Ja konstatējat instrumenta darbības traucējumus, nekavējoties pārtrauciet instrumenta lietošanu un nododiet to apkopes un remonta veikšanai.
16. Nedarbiniet instrumentu tukšgaitā, ja nav veikti nepieciešamie piesardzības pasākumi personu vai objektu aizsardzībai pret aizmestu slīpmateriālu vai paliktni.

Izstrādājuma konfigurācija/tehniskie dati: 10 000 svārst./min. orbitālā slīpmašīna

Izstrādājuma konfigurācija un tehniskie dati: 10 000 svārst./min 75 x 100 mm (3 x 4 collu) orbitālā slīpmašina ar 3 mm (1/8 collas) orbītu.PIEZĪME: visas vakuumu pašgenerējošās mašīnas izmanto standarta ∅ 28 mm (1 collas) vakuuma šļūtenes stiprinājumus. Ir pieejami ∅ 19 mm (3/4 collas).
Orbīta Vakuuma avota veids	Pamatnes izmērs (mm (collas))	Modela numurs	Izstrādājuma tīrsvars (kg (mārciņas))	Augstums (mm (collas))	Garums (mm (collas))	Jauda (vati (ZS))	Gaisa patēriņš (l/ min (standarta kubikpēdas/min))	*Trokšņa līmenis (dBA)	*Vibrācijas līmenis (m/s2)	*Neprecizitā-tes vērtība K (m/s2)
3 mm (1/8 col-las)	Centrālais vakuuma avots	75 x 100 (3 x 4)	OS343CV 0,	72 (1,58) 83,5	(3,29) 202,4	(8,0)	179 (0,24)	453 (16) 72,5	2,80 0,77
	lekšējais vakuuma avots	75 x 100 (3 x 4)	OS343DB 0,	72 (1,58) 83,5	(3,29) 208,9	(8,2)	179 (0,24)	453 (16) 80,5	0,20 0,70
	Bez vakuuma avota	75 x 100 (3 x 4)	OS343NV 0,	70 (1,55) 83,5	(3,29) 139,3	(5,5)	179 (0,24)	453 (16) 76,0	2,60 1,30
Trokšņu līmeņa pārbaude ir veikta atbilstoši standartam EN ISO 15744:2008 — Rokas pārnēsājamie mehāniskās piedziņas darbarīki — Trokšņa mērīšanas kodekss — Inženiermetode (2. klase) un standartu EN ISO 11203:2009 Akustika — Mašīnu un iekārtu emitētais troksnis — Skaņas emisijas spiediena līmeņu noteikšana darba vietā un citās norādītās vietās no skaņas jaudas līmeņa.Vibrāciju pārbaude ir veikta atbilstoši standartam EN ISO 28927-3 — Ar piedziņu aprīkotie portatīvie rokturamie darbarīki — Testēšanas metodes vibrāciju emisijas novērtēšanai — 3. daļa: Pulēšanas ripas un rotācijas, orbitālās un ekscentra orbitālās slīpmašīnas.

Tehniskie dati var tikt mainīti bez iepriekšēja brīdinājuma.

* Tabulā norādītās vērtības ir iegūtas, laboratorijas apstākļos veicot pārbaudes saskaņā ar norādītajiem kodeksiem un standartiem, tāpēc ar tām nepietiek riska novērtēšanai. Konkrētā darba vietā veikto mērijumu vērtības var būt lielākas par norādītajām vērtībām. ledarbības faktiskās vērtības un riska vai kaitējuma līmenis, kuram tiek pakļauta persona, katrā situācijā ir atšķirīgi un ir atkarīgi no apkārtējās vides, personas darbībām, apstrādājamā materiāla, darbstacijas konstrukcijas, kā arī personas fiziskā stāvokļa un laika, kuru persona ir pakļauta iedarbībai. Uzņēmums KWH Mirka, Ltd. neuzņemas atbildību par sekām, ko var izraisīt jebkurš personas riska novērtējums, kas ir veikts, pamatojoties uz norādītajām vērtībām, nevis faktiskajām iedarbības vērtībām.

Papildinformāciju par arodveselību un drošību var iegūt tālāk norādītajās vietnēs. https://osha.europa.eu/en (Eiropā) http://www.osha.gov (ASV)

Problēmu novēršanas norādījumi

Problēma lespējamais cēlonis Rīsinājums
Maza jauda un/vai mazs darbības ātrums tukšgaitā	Nepietiekams gaisa spiediens Pārbaudiet spiedienu gaisa vadā pie instrumenta ieplūdes atveres, darbinot instrumentu tukšgaitā. Spiedienam ir jābūt 6,2 bāri (90 psig/620 kPa).
	Aizsprostots skaņas slāpētājs(-i) Norādījumus par skaņas slāpētāja nonņemšanu skatiet sadalā “Korpusa izjaukšana”. Nomainiet skaņas slāpētāju, daļas Nr. 46 (skatiet sadalu “Korpusa montāža”).
	Aizsprostots ieplūdes atveres siets lztīriet ieplūdes atveres sietu ar tīru, piemērotu tīrī-šanas šķīdumu. Ja sietu nevar iztīrīt, nomainiet to.
	Viena vai vairākas nodilušas vai salūzušas lāpstiņas	Uzstādiet pilnu jaunu lāpstīgu komplektu (lai nodrošinātu pareizu darbību, ir jānomaina visas lāpstiņas). Ieeljojiet visas lāpstiņas ar kvalitatīvu pneimatisko instrumentu eļlu. Skatiet sadalas “Motora izjaukšana” un “Motora montāža”.
	Uz iekšēju gaisa noplūdi motora korpusā norāda lielāks gaisa patēriņš nekā parasti un mazāks ātrums nekā parasti.	Pārbaudiet, vai motors ir novietots un fiksācijas gredzens ir ievietots atbilstoši. Pārbaudiet, vai gredzenveida blīve fiksācijas gredzena gropē nav bojāta. Izņemiet motora bloku un ievietojiet to atpakaļ. Skatiet sadalas “Motora izjaukšana” un “Motora montāža”.
	Nodilušas motora daļas Motora kapitālremonts. Sazinieties ar pilnvarotu Mirka apkopes centru.
	Nodiluši vai salūzuši vārpstas gultņi Nomainiet nodilušos vai salūzušos gultņus. Skatiet sadalas “Ass stabilizatora un vārpstas izjaukšana” un “Vārpstas gultņu, komponenta AirSHIELDTM un ass stabilizatora montāža”.
Gaisa noplūde caur ātruma kontroli un/vai vārsta kājīņu.	Netīra, salūzusi vai saliekusies vārsta atspere, vārsts vai vārsta ligzda.	Izjauciet ierīci, pārbaudiet daļas un nomainiet nodilušas vai bojātās daļas. Skatiet 2. un 3. darbību sadalas “Korpusa izjaukšana” un “Korpusa montāža”.
Vibrācija/nevienmērīga darbība	Nepiemērota pamatne. Lietojiet tikai konkrētajai iekārtai piemērota izmēra un svara paliktņus.
	Pievienots apdares paliktnis vai cits materiāls.	Lietojiet tikai konkrētajai iekārtai paredzētos slīp-materiālus un/vai apdares paliktņus. Nepiestipriniet slīpmašīnas pamatnes virsmai nekādas daļas vai materiālus, kas nav īpaši paredzēti lietošanai ar pamatni vai slīpmašīnu.
	Nepareiza elļošana vai ārēju netīrumu uzkrāšanās.	Izjauciet slīpmašīnu un iztīriet to, izmantojot piemē-rotu tīrīšanas šķīdumu. Samontējiet slīpmašīnu. (Skatiet apkopes rokasgrāmatu.)
	Nodiluši vai salūzuši aizmugurējie vai priekšējie motora gultņi	Nomainiet nodilušos vai salūzušos gultņus. Skatiet sadalas “Motora izjaukšana” un “Motora montāža”.
	Ja slīpējat līdzenu virsmu, izmantojot iekārtu ar centrālo vakuuma avotu, pārmērīgs vakuums var izraisīt paliktņa pieķeršanos pie slīpējamās virsmas.	Ja lietojat iekārtas CV modeli, samaziniet vakuumu sistēmā.
