NAVODILA ZA UPORABO OS 343CV Mirka
Pravilna uporaba alata
Ova brusilica konstruirana je za brušenje svih vrsta materijala, tj. metala, drva, kamena, plastike itd. uporabom abrazivnih sredstava osmišljenih za tu svrhu. Nemojte rabiti bušilicu za bilo koju svrhu osim navedene bez prethodnog savjetovanja s proizvođačem ili ovlaštenim dobavljačem proizvođača. Nemojte rabiti podložne ploče koje nisu predviđene za slobodan rad na više od 10.000 orbita/min.
Radne stanice
S polno odgovornostjo izjavljamo, da je brusilnik z izsredinskim kroženjem s 75 mm x 100 mm (3 palci x 4 palci) in 10.000 nih./min (glejte tabelo "Konfiguracija/specifikacije izdelka" za posamezni model), na katere se nanaša ta izjava, v skladu z naslednjimi standardi ali drugimi normativnimi dokumenti: EN ISO 15744:2008. V skladu z določbami direktive 89/392/EGS, kakor je bila spremenjena z direktivami 91/368/EGS, 93/44/EGS, 93/68/EGS in s prečiščeno direktivo 2006/42/ES.
Jeppo, 16. 09. 2014
MIRKA
Kraj in datum izdaje podjetje Stefan Sjöberg, izvršni direktor
Navodila za uporabo
Vključujejo: Preberite in upoštevajte, Pravilna uporaba orodja, Delovne postaje, Uporaba orodja, Navodila za uporabo, Tabele konfiguracije/specifikacij izdelka, Stran z deli, Seznam delov, Kompleti nadomestnih delov brusilnika, Vodnik za odpravljanje napak
Pomembno
Pred namestitvijo, uporabo ali vzdrževanjem tega orodja natančno preberite ta navodila. Shranite ta navodila na varnem in dostopnem mestu.
KWH Mirka Ltd. FI-66850 Jeppo, Finska Tel.: +358 20 760 2111 Faks: +358 20 760 2290
Obvezna osebna varnostna oprema
Zaščitna očala Dihalne maske
Zaščitne rokavice Zaščita za ušesa
Priporočena velikost zračnega voda – najmanj
10 mm 3/8 palca
Priporočena največja
dolžina cevi
8 metrov 25 čevljev
Zračni tlak
Največji delovni tlak 6,2 bara 90 psig
Priporočena najmanjša vrednost ni podatka ni podatka
Preberite in upoštevajte
1) Okvirna direktiva o varnosti in zdravju pri delu, del 1910, OSHA 2206, na voljo pri: Superintendent of Documents, Government Printing Office, Washington DC 20402.
2) Pravila varnega ravnanja s prenosnimi pnevmatskimi orodji, ANSI B186.1, na voljo pri: American National Standards Institute, Inc., 1430 Broadway, New York, New York 10018.
3) Državni in lokalni predpisi
Pravilna uporaba orodja
Ta brusilnik je zasnovan za brušenje vseh vrst materialov, tj. kovin, lesa, kamna, plastike itd., z brusilnimi sredstvi za ta namen. Brez posvetovanja s proizvajalcem ali pooblaščenim dobaviteljem brusilnika ne uporabljajte za druge namene, ki niso določeni. Ne uporabljajte podložnih blazinic z delovno hitrostjo nižja od 10.000 nihajev/min prostega teka.
Delovne postaje
Orodje deluje kot ročno orodje. Vedno je priporočljivo, da orodje uporabljate, ko stojite na trdnih tleh. Lahko je v katerem koli položaju, vendar mora biti upravljalec pred takšno uporabo na varnem položaju z dobrim oprijemom in oporo za noge ter mora upoštevati, da lahko pride do sunka brusilnika. Glejte poglavje "Navodila za uporabo".
Uporaba orodja
Uporabite čist podmazan dovod zraka, ki bo med delovanjem orodja in pri do konca pritisnjeni ročici sprejel izmerjen zračni tlak na orodju s 6,2 bara (90 psig). Priporočljivo je, da uporabite odobreno največjo dolžino zračnega voda 10 mm (3/8 palca) x 8 m (25 čevljev). Priporočljivo je tudi, da je orodje povezano z dovodom zraka, kot je prikazano na sliki 1.
Orodja ne povežite na sistem zračnega voda, će niste vgradili lahko dostopnega zračnega zapornega ventila, ki je preprost za uporabo. Dovod zraka je treba namazati. Zelo priporočljivo je, da zračni filter, regulator in napravo za mazanje (FRL) uporabljate, kot je prikazano na sliki 1, saj s tem zagotovite čist in namazan zrak pri ustreznem tlaku na orodje. Podrobnosti glede takšne opreme najdete pri dobavitelju. Če takšne opreme ne boste uporabljali, morate orodja ročno namazati.
Če želite orodje ročno namazati, odklopite zračni vod in namažite 2–3 kapljice ustreznega olja za mazanje pnevmatskega motorja, kot je Fuji Kosan FK-20, Mobil ALMO 525 ali Shell TORCULA® 32, v konec cevi (dovod). Ponovno povežite orodje z dovodom zraka in ga pustite, da nekaj sekund deluje počasi, da zrak razširi olje. Če orodje pogosto uporabljate, ga mažite vsak dan ali ga namažite, će začne delovati počasi ali izgublja moč.
Priporočljivo je, da je med delovanjem zračni tlak na orodju 6,2 bara (90 psig). Orodje lahko deluje pri nižjem tlaku, nikoli pa pri tlaku, ki je višji od 6,2 bara (90 psig).
Navodila za uporabo
1) Pred uporabo tega orodja preberite vsa navodila. Vsi upravljalci morajo biti povsem usposobljeni za uporabo orodje in upoštevati varnostna pravila. Vsa servisna in vzdrževalna dela mora opraviti usposobljeno osebje.
2) Preverite, ali je orodje izključeno iz dovoda zraka. Izberite ustrezno brusilno sredstvo in ga pritrdite na podložno blazinico. Poskrbite, da je brusilno sredstvo na sredini podložne blazinice.
3) Pri uporabi tega orodja imejte vedno obvezno zaščitno opremo.
4) Pri brušenju orodje vedno postavite na delovno površino pred vklopom orodja. Pred zaustavitvijo orodja tega vedno umaknite z delovne površine. Tako ne bo prišlo do izdolbenja delovne površine zaradi prekomerne hitrosti brusilnega sredstva.
5) Pred namestitvijo, prilagajanjem ali odstranjevanjem brusilnega sredstva ali podložne blazinice vedno odklopite dovod zraka iz brusilnika.
6) Vedno prilagodite trdno podlago in/ali položaj ter upošte-vajte sunke brusilnika.
7) Uporabljajte samo ustrezne nadomestne dele.
8) Vedno zagotovite, da je material za brušenje trdno pritrjen in je onemogočeno njegovo premikanje.
9) Redno preverjajte obrabo cevi in nastavkov. Orodja ne nosite za njegovo cev; vedno pazite, da ne pride do vklopa orodja, ko ga nosite s priključenim dovodom zraka.
10) Prah je lahko zelo vnetljiv. Sesalno vrečko za zbiranje prahu je treba očistiti ali zamenjati vsak dan. Čiščenje ali zamenjava vrečke zagotavlja tudi optimalno delovanje.
11) Ne presezite največjega priporočenega zračnega tlaka. Uporabite zaščitno opremo v skladu s priporočili.
12) Orodje ni električno izolirano. Ne uporabljajte, če obstaja možnost stika z električno napetostjo, s plinskimi cevmi, z vodovodnimi cevmi itd. Pred uporabo preverite območje delovanja.
13) Pazite, da se premični deli orodja ne zapletejo z oblačili, lasmi, s kravatami, čistilnimi krpami itd. Sicer lahko pride do vlečenja telesa proti delu in premičnim delom stroja, kar je lahko zelo nevarno.
14) Med uporabo se z rokami ne dotikajte vrteče se blazinice.
15 Če se zdi, da naprava ne deluje pravilno, nemudoma prenehajte z uporabo in se dogovorite za servis in popravilo.
16) Brez ustreznih zaščitnih ukrepov za zaščito vseh oseb ali predmetov ne dovolite, da orodje deluje s številom vrtljajev prostega teka, će se brusilno sredstvo ali podložna blazinica slučajno odklopi.

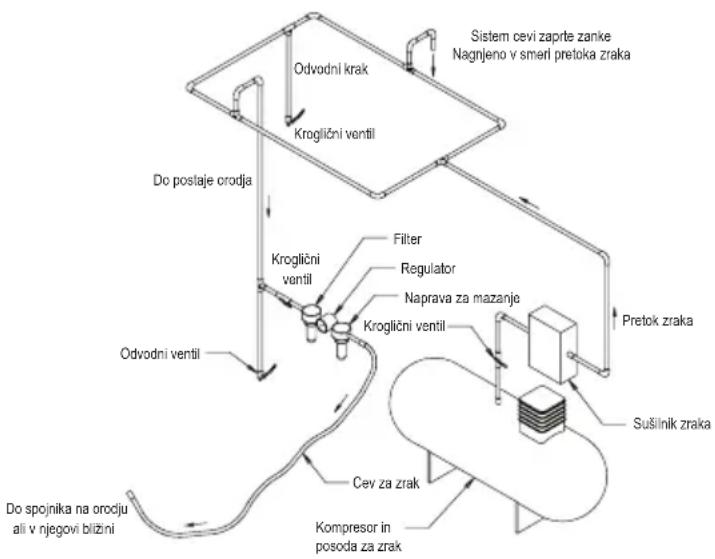

Konfiguracije/specifikacije izdelka: Brusilnik z izsredinskim kroženjem z 10.000 nihaji/min
Konfiguracije in specifikacije izdelka: Brusilnik z izsredinskim kroženjem z 10.000 nihaji/min, 75 mm x 100 mm (3 palci x 4 palcev) – izsredinsko kroženje s 3 mm (1/8 palca)
Opomba: Vsi stroji s vakuuma serijsko uporabljajo nastavke sesalne cevi s ∅ 28 mm (1 palec). ∅ 19 mm (3/4 palca) je na voljo.
| Nihajni krog | Vrsta vakuuma | Velikost podložke v mm (palci) | Številka modela | Neto teža izdelka v kg (funti) | Višina v mm (palci) | Dolžina v mm (palci) | Moči v vatih (HP) | Poraba zraka v lpm (scfm) | *Raven hrupa v dBA | *Raven tresljajev v m/s ^2 | *Negotovost K v m/s ^2 |
| 3 mm (1/8 palca) | Centralni vakuum | 75 x 100 (3 x 4) | OS343CV 0 | 72 (1,58) 83,5 | (3,29) | 202,4 (8,0) | 179 (0,24) | 453 (16) 72,5 | 2,80 0,77 | ||
| DB | 75 x 100 (3 x 4) | OS343DB 0 | 72 (1,58) 83,5 | (3,29) | 208,9 (8,2) | 179 (0,24) | 453 (16) 80,5 | 2,02 0,70 | |||
| Brez vakuuma | 75 x 100 (3 x 4) | OS343NV 0 | 70 (1,55) 83,5 | (3,29) | 139,3 (5,5) | 179 (0,24) | 453 (16) 76,0 | 2,60 1,30 |
Merjenje hrupa je izvedeno v skladu s standardom EN ISO 15744:2008 – Neelektrična ročna orodja – Merjenje hrupa – Tehnične metode (2. stopnja) in standardom EN ISO 11203:2009 Akustika – Emisija hrupa naprav in opreme – Smernice za uporabo temeljnih standardov za ugotavljanje emisijske ravni zvočnega tlaka na mestu delovanja in na drugih opredeljenih mestih z ravni zvočne moči.
Preizkus vibracij je izveden v skladu s standardom EN ISO 28927-3, Ročna prenosna električna orodja – Preskusna metoda za vrednotenje oddajanja vibracij — 3. del: Orodja za poliranje ter rotacijski in vibracijski brusilniki ter brusilniki z izsredinskim kroženjem.
Pridružujemo si pravico do spremembe specifikacij brez predhodnega obvestila.
* V tabeli navedene vrednosti so določene v laboratorijskih preizkusih v skladu z navedenimi pravilniki in standardi ter ne zados-tujejo za oceno tveganja. Izmerjene vrednosti na določenem delovnem mestu so lahko višje od navedenih vrednosti. Vrednosti dejanske izpostavljenosti in stopnja tveganja ali škode za posameznika se razlikujejo za vsako posamezno situacijo in so odvisni od okolice, načina upravljanja strojev, obdelave določenega materiala, zasnove delovne postaje ter časa izpostavljenosti in fizične pripravljenosti uporabnika. Podjetje KWH Mirka, Ltd. ne prevzema nikakršne odgovornosti za posledice uporabe navedenih vrednosti namesto vrednosti dejanske izpostavljenosti za nobeno individualno oceno tveganja.
Dodatne informacije o varnosti in zdravju pri delu lahko dobite na naslednjih spletnih mestih:
https://osha.europa.eu/en
http://www.osha.gov (ZDA)
Navodila za odpravljanje napak
| Težava Možen vzrok Rešitev | ||
| Nizke porabe energije in/ali nizke hitrosti v prostem teku. | Nezadosten tlak zraka. Preverite tlak zračnega voda na vhodu brusilnika, medtem ko je orodje v prostem teku. Biti mora 6,2 bara (90 psig/620 kPa). | |
| Zamašeni dušilniki. Za odstranitev dušilnikov | si oglejte “Razstavljanje ohišja”. Zamenjajte element 46, vložek dušilnika (glejte poglavje “Sestavljanje ohišja”). | |
| Zamašena mreža za dovod. Očistite mrežo | za dovod s čisto ustrezno čistilno raztopino. Če mreže ni mogoče očistiti, jo zamenjajte. | |
| Eno ali več obrabljenih ali zlomljenih lamel. | Namestite celoten komplet novih lamel (za ustrežno delovanje morate zamenjati vse lamele). Namažite vse lamele s kakovostnim oljem za pnevmatska orodja. Oglejte si poglavji “Razstavljanje motorja” in “Sestavljanje motorja”. | |
| Notranje uhajanje zraka v ohišju motorja, označeno z višjo porabo zraka od normalne in nižjo hitrostjo od normalne. | Preverite ustrezno poravnavo motorja in aktivacijo zaklepnega obroča. Preverite, ali sta O-tesnilo in zaklepni obroč poškodovana. Odstranite sklop motorja in ga ponovno namestite. Oglejte si poglavji “Razstavljanje motorja” in “Sestavljanje motorja”. | |
| Deli motorja so obrabljeni. Natančno preglejte motor. Obrnite se na pooblaščenega serviserja podjetja Mirka. | ||
| Obrabljeni ali zlomljeni ležaji vretena. Zamenjajte obrabljene ali zlomljene ležaje. Glejte poglavja “Centrirnik gredi in razstavljanje vretena” in “Ležaji vretena, AirSHIELDTM in sklop centrirnika gredi”. | ||
| Uhajanje zraka skozi krmilni element za hitrost in/ali cev ventila. | Umazana, zlomljena ali zvita vzmet ventila, ventil ali sedež ventila. | Razstavite, preglejte in zamenjajte obrabljene ali poškodovane dele. Oglejte si koraka 2 in 3 v poglavju “Razstavljanje ohišja” ter koraka 2 in 3 poglavja “Sestavljanje ohišja”. |
| Vibracije/grobo delovanje. Nepravilna blazinica. Uporabljajte blazinice z velikostmi in s težami, določenimi samo za stroj. | ||
| Dodatek vmesne blazinice ali drugega materiala. | Uporabljajte brusilna sredstva in/ali vmesnike, določene samo za stroj. Na sprednjo stran blazi-nice brusilnika ne pritrujte ničesar, kar ni posebej namenjeno za uporabo z blazinico ali brusilnikom. | |
| Nepravilno mazanje ali nabiranje tujkov. Razstavite brusilnik in ga očistite v ustrezni čistilni raztopini. Znova sestavite brusilnik. (Glejte “Priročnik”.) | ||
| Obrabljeni ali zlomljeni zadnji ali sprednji ležaji motorja. | Zamenjajte obrabljene ali zlomljene ležaje. Oglejte si poglavji “Razstavljanje motorja” in “Sestavljanje motorja”. | |
| Pri strojih s centralnim vakuumom je možen premočan vakuum med brušenjem na ravni površini, zaradi česar se blazinica prilepi na brusilno površino. | Zmanjšajte moč vakuuma pri strojih s centralnim vakuumom. | |
| Izjava o usklađenostiKWH Mirka Ltd.66850 Jeppo, Finskaprema sopstvenoj odgovornosti izjavljujemo da je proizvod orbitalna brusilica, 75 mm x 100 mm (3 in. x 4 in.) brzine 10.000 orbita/min (u odeljku „Konfiguracija/specifikacije proizvoda“ pogledajte tabelu za odgovarajući model), na koji se ova izjava odnosi, usklađen sa sledećim standardima ili drugim normativnim dokumentima: EN ISO 15744:2008. Prema zahtevima Direktive 89/392/EEZ dopunjenim Direktivama 91/368/EEZ i 93/44/EEZ, 93/68/EEZ i konsolidovanom Direktivom 2006/42/EZ | |||
| Jeppo 16.09.2014Mesto i datum izdanja Kompanija | MIRKAStefan Sjöberg, izvršni potpredsednik |  | |
| Uputstva za rukovaocaSadrži odeljke – Pročitajte i primenite, Pravilna upotreba alatke, Radne stanice, Upotreba alatke, Uputstva za rad, Tabela konfiguracije/specifikacija proizvoda, Stranica sa delovima, Spisak delova, Kompleti rezervnih delova za brusilicu, Vodič za otklanjanje problema | VažnoPažljivo pročitajte ova uputstva pre postavljanja, rada, servisiranja ili popravljanja ove alatke. Čuvajte ova uputstva na bezbednom i lako dostupnom mestu. |  | |
| Proizvođač/dobavljačKWH Mirka Ltd.66850 Jeppo, FinskaTel.: +358 20 760 2111Faks: +358 20 760 2290 | Neophodna lična zaštitna opremaZaštitne naočare Respiratorna maskaZaštitne rukavice Zaštita za sluh | ||
| Preporučena veličina vazdušnog voda:minimalno10 mm 3/8 in | Preporučena maksimalna dužina creva8 metara 25 stopa | Vazdušni pritisakMaksimalni radni pritisak 6,2 bara 90 psigPreporučeni minimum N/D N/D | |
Pročitajte i primenite
1) Opšti industrijski propisi za bezbednost i zdravlje, deo 1910, OSHA 2206, izdavač: Superintendent of Documents; Government Printing Office; Washington DC 20402.
2) Bezbednosna pravila za prenosne alatke na komprimovani vazduh, ANSI B186.1, izdavač: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018.
3) Državni i lokalni propisi
Pravilna upotreba alatke
Ova brusilica je namenjena za brušenje svih vrsta materijala, tj. metala, drva, kamena, plastike itd. pomoću brusnih papira namenjenih za tu svrhu. Nemojte da koristite ovu brusilicu ni za jednu drugu namenu, sem navedene, ako se niste prvo posavetovali sa proizvođačem ili njegovim ovlašćenim zastupnikom. Nemojte da koristite podmetače umetaka čija je radna brzina bez opterećenja manja od 10.000 o/min.
