AD 4130 - Sulčiaspaudė ADLER - Nemokama naudojimo instrukcija

Produkto tipas	Lėtai sukantis sulčiaspaudė (sraigtinis)
Prekės ženklas	Adler
Modelis	AD 4130
Maitinimas	220-240 V, 50/60 Hz
Galia	150 W (apytiksliai)
Matmenys (I x P x A)	Nenurodyta instrukcijoje (apie 25 x 20 x 30 cm)
Svoris	Nenurodyta instrukcijoje (apie 3 kg)
Spalva	Balta (tipiška)
Korpuso medžiaga	ABS plastikas
Sraigto medžiaga	Nerūdijantis plienas
Pagrindinė funkcija	Vaisių ir daržovių sulčių išspaudimas sraigtu
Antrinės funkcijos	Atvirkštinė funkcija (R) užsikimšimui pašalinti
Sulčių talpos talpa	Apie 600 ml
Minkštimo talpos talpa	Apie 800 ml
Priedai	Stūmiklis, sulčių dubuo, minkštimo dubuo, filtras, ištraukimo dangtelis
Priežiūra	Valymas šiltu muiluotu vandeniu; nenerdinkite variklio bloko
Sauga	Trijų padėčių jungiklis (I/O/R); atjunkite prieš valymą; vaikai nuo 8 metų su priežiūra
Garantija	2 metai (pagal įstatymus)
Remonto galimybė	Atsarginės dalys prieinamos užklausus per įgaliotą servisą
Naudojimas	Tik buityje

Dažnai užduodami klausimai - AD 4130 ADLER

Kaip surinkti AD 4130 sulčiaspaudę?

Vadovaukitės instrukcijos paveikslėliais: įstatykite ištraukimo įrenginį į rėmą sulygiuodami žymeklius, tada pasukite prieš laikrodžio rodyklę. Uždėkite ištraukimo sraigtą, filtrą ir dangtelį. Padėkite sulčių ir minkštimo dubenis po išleidimo angomis.

Ar galiu įdėti kaulavaisius į sulčiaspaudę?

Ne, prieš spaudžiant pašalinkite visus kauliukus, sėklas ir kietas žieveles, kad nepažeistumėte prietaiso ir neužkimštumėte filtro angų.

Ką daryti, jei prietaisas užsikemša spaudimo metu?

Naudokite atvirkštinę funkciją (R padėtis), kad sraigtas suktųsi priešinga kryptimi ir pašalintų užsikimšimą. Atleiskite, tada vėl įjunkite į priekį (I). Jei reikia, atjunkite ir išvalykite sraigtą.

Kaip tinkamai išvalyti sulčiaspaudę po naudojimo?

Atjunkite prietaisą. Išvalykite visas nuimamas dalis (sraigtą, filtrą, dubenis) šiltu muiluotu vandeniu minkštu šepetėliu. Niekada nenardinkite variklio bloko vandenyje. Kruopščiai nusausinkite prieš vėl surinkdami.

Ar galiu plauti dalis indaplovėje?

Ne, gamintojas rekomenduoja plauti rankomis, kad išsaugotumėte plastikinių dalių vientisumą. Filtrui ir sraigtui naudokite šepetėlį.

Kokia rekomenduojama veikimo trukmė?

Nenaudokite prietaiso nepertraukiamai ilgiau nei 10 minučių. Prieš kitą naudojimą leiskite jam atvėsti, kad variklis neperkaistų.

Ar išspaustos sultys ilgai išlieka?

Rekomenduojama sultis gerti iš karto po spaudimo, kad gautumėte visas maistingąsias medžiagas. Veikiamos oro, jos greitai praranda vitaminus.

Ką daryti su likusia minkštimu?

Minkštimą galima išmesti arba naudoti virtuvėje: jį galima išdžiovinti ir įdėti į kepinius arba naudoti kaip skaidulų papildą. Pavyzdžiui, obuolių minkštimas puikiai tinka pyragams.

Ar prietaisas tinka vaikams?

Prietaisą gali naudoti vyresni nei 8 metų vaikai, prižiūrimi suaugusiojo. Niekada neleiskite vaikams žaisti su prietaisu ir išmokykite juos saugos taisyklių.

Kur rasti atsargines dalis AD 4130?

Kreipkitės į įgaliotą Adler serviso centrą arba pardavėją. Naudokite tik originalius priedus, kad užtikrintumėte saugą ir tinkamą veikimą.

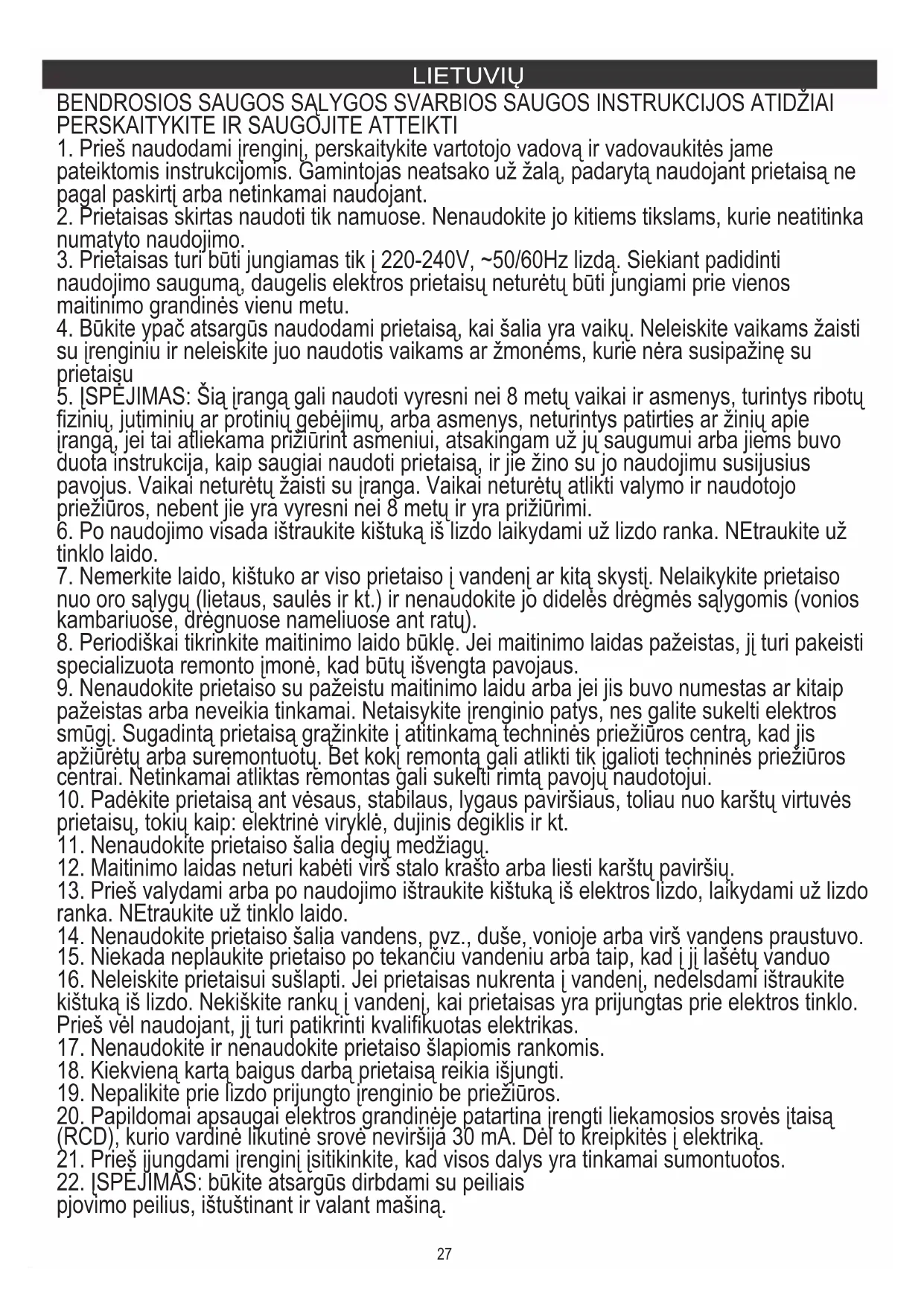

NAUDOJIMO INSTRUKCIJA AD 4130 ADLER

1. Prieš naudodami irengini, perskaitykite vartotojo vadovą ir vadovaukitės jame pateiktomis instrukcijomis. Gamintojas neatsako už žala, padarytą naudojant prietaisą ne pagal paskirtį arba netinkamai naudojant.
2. Prietaisas skirtas naudoti tik namuose. Nenaudokite jo kitiems tikslams, kurie neatitinka numatyto naudojimo.
3. Prietaisas turi būti jungiamas tik i 220-240V, \~50/60Hz lizda. Siekiant padidinti naudojimo sauguma, daugelis elektros prietaisų neturėtų būti jungiami prie vienos maitinimo grandinės vienu metu.
4. Būkite ypač atsargūs naudodami prietaisą, kai šalia yra vaikų. Neleiskite vaikams žaisti su įrenginiu ir neleiskite juo naudotis vaikams ar žmonėms, kurie nėra susipažinę su prietaisu
5. ISPEJIMAS: Sią iranga gali naudoti vyresni nei 8 metų vaikai ir asmenys, turintys ribotų fizinių, jutiminių ar protinių gebėjimų, arba asmenys, neturintys patirties ar žinių apie iranga, jei tai atliekama prižiūrint asmeniui, atsakingam už jų saugumui arba jiems buvo duota instrukcija, kaip saugiai naudoti prietaisą, ir jie žino su jo naudojimu susijusius pavojus. Vaikai neturėtų žaisti su iranga. Vaikai neturėtų atlikti valymo ir naudotojo priežiūros, nebent jie yra vyresni nei 8 metų ir yra prižiūrīmi.
6. Po naudojimo visada ištraukite kištuką iš lizdo laikydami už lizdo ranka. NEtraukite už tinklo laido.
7. Nemerkite laido, kištuko ar viso prietaiso i vandenj ar kitą skysti. Nelaikykite prietaiso nuo oro salygų (lietaus, saulės ir kt.) ir nenaudokite jo didelės drėgmės salygomis (vonios kambariuose, drėgnuose nameliuose ant ratų).
8. Periodiškai tikrinkite maitinimo laido būklę. Jei maitinimo laidas pažeistas, jī turi pakeisti specializuota remonto įmonė, kad būtų išvengta pavojaus.
9. Nenaudokite prietaiso su pažeistu maitinimo laidu arba jei jis buvo numestas ar kitaip pažeistas arba neveikia tinkamai. Netaisykite jrenginio patys, nes galite sukelti elektros smūgį. Sugadintą prietaisą gražinkite į atitinkamą techninės priežiūros centra, kad jis apžiūrėtų arba suremontuotų. Bet kokį remonta gali atlikti tik įgalioti techninės priežiūros centrai. Netinkamai atliktas remontas gali sukelti rimta pavojų naudotojui.
10. Padėkite prietaisą ant vėsaus, stabilaus, lygaus paviršiaus, toliau nuo karštų virtuvės prietaisų, tokių kaip: elektrinė viryklė, dujinis degiklis ir kt.
11. Nenaudokite prietaiso šalia degių medžiagų.
12. Maitinimo laidas neturi kabėti virš stalo krašto arba liesti karštu paviršiu.
13. Prieš valydami arba po naudojimo ištraukite kištuką iš elektros lizdo, laikydami už lizdo ranka. NEtraukite už tinklo laido.
14. Nenaudokite prietaiso šalia vandens, pvz., duše, vonioje arba virš vandens praustuvo.
15. Niekada nepläukite prietaiso po tekančiu vandeniu arbá taip, kad i jì lašetų vanduo
16. Neleiskite prietaisui sušlapti. Jei prietaisas nukrenta i vandenj, nedelsdamí ištraukite kištuką iš lizdo. Nekiškite rankų i vandenj, kai prietaisas yra prijungtas prie elektros tinklo. Prieš vėl naudojant, jį turi patikrinti kvalifikuotas elektrikas.
17. Nenaudokite ir nenaudokite prietaiso šlapiomis rankomis.
18. Kiekvieną kartą baigus darbą prietaisą reikia išjungti.
19. Nepalikite prie lizdo prijungto [renginio be priežiūros.
20. Papildomai apsaugai elektros grandinėje patartina jrengti liekamosios srovės įtaisą (RCD), kurio vardinė likutinė srovė neviršija 30 mA. Dėl to kreipkitės į elektrika.
21. Prieš ijungdami irenginj isitikinkite, kad visos dalys yra tinkamai sumontuotos.

22. ISPEJIMAS: būkite atsargūs dirbdami su peiliais pjovimo peilius, ištuštinant ir valant mašiną.

23. ISPĖJIMAS: Visada ištraukite prietaisą iš elektros lizdo, kai jis paliekamas be priežiūros, prieš montuodami, išardydami ar valydami.

24. ISPEJIMAS: Nenaudokite jrangos, jei besisukantys peiliai yra pažeisti.
25. [SPEJIMAS: prieš keisdami įrangą arba priartėdami prie dalių, kurios juda naudojimo metu, išjunkite ir atjunkite įrangą.
26. Naudokite tik gamintojo pateiktus priedus.
27. Kai prietaisas veikia, nekiškite rankų ar jokių daiktų i tiektuvo angą. Stūmoklį naudokite tik šiam tikslui.
28. Mėsa turi būti kišama j tiektuvo angą, kai prietaisas veikia, neleidžiama užpildyti šéryklos angą vaisiais ar daržovėmis, kai jrenginys sustabdytas.
29. Būkite atsargūs ir neperkraukite mašinos, nenaudokite per didelės jėgos stumdami gaminius per tiektuvą.
30. Visada atjunkite prietaisą nuo elektros tinklo, kai jo nenaudojate arba norite jį išvalyti.
31. Neardykite kirpimo mašinėlės, kai ji įjungta į elektros lizdą.
32. Valymui nenaudokite šiurkščių šveitiklių ar ābrazyvinių valiklių.
33. Nemerkite variklio bloko i vandenj ar kitą skysti.

Létoji sulčiaspaudė AD 4130 / AD4131

1. Maitinimo laidas su kištuku 2. Variklio blokas
2. Pasukamasis jungiklis 4. Fiksavimo žiedas

Ištraukimo funkcija

1. Sulčių puodeliš 6. Putplasčio filtro plokštė 7. Minkštimo puodelis

2. Ištraukimo stūmiklis 9. Sulčių padėklas 10. Išspaudimo vamzdelis

3. Ištraukimo varžtas 12. Filtro tinklas 13. Ištraukimo dangtis

Mėsmalės funkcija (tik AD4131)

1. Stūmiklis mėšmaliui 15. Maísto padėklas 16. Tiekimo vamzdelis

2. Tiekimo varžtas 18. Skersinis peilis 19. Pjovimo diskas 3mm

3. Pjovimo diskas 5mm 21. Pjovimo diskas 8mm 22. Tvirtinimo žiedas

4. Dešros priedas

Salotų gamínimo aparatas (tik AD4131)

1. Salotų gaminimo stūmiklis 25. Salotų gaminimo vamzdelis

2. Salotų gaminimo tūbelės dangtelis27. Pjaustyklė

3. Smulkintuvas 29. Smulkintuvas

Prieš pirmaji naudojima:

1. Prieš naudodami pirmą kartą, nuimkite visas pakavimo medžiagas.

2. Prietaisą ir visus prieduš nuvalykite šiltu vandeniu, sumaišytu sū indų plovimo muilu.

3. Išdžiovinkite saušu ir minkštu rankšluosčiu arba popieriniu rankšluosčiu.

Mygtuko aprašymas:

Prietaisas turi 1 sukamaji jungiklj, kad veiktu.

3 jungiklio funkcijos yra tōkios:

Aš: Ijungiamas irenginys. Paspaudus jis veiks, kol išjungs.

O : Išjungta padėtis. Irėnginys bus išjūngtas, kai jungikliš bus šioje padėtyje.

R: Atvirkščiai. Paspaudus variklis jsijungs atbuline eiga. Sraigtas / pjaustýklé suksis priešinga kryptimi, palyginti su normaliu veikimu.

Atleidus prietaisa, jis persijungs [ padet] lšjungta.

Sulčių spaudimo įrenginiai AD4130 ir AD4131:

Poros ištraukiklis prie rėmo. (E pav. 3 psl.)

Idėkite ištraukikli į rèma, sulygiuodami įėjimo angos centra su trikampio žyma (kad būtų nukreipti į tris ištraukiklio tvirtinimo detales). (E pav. 3 psl.)

Tada pasúkite ištraukiklj prieš laikrodžio rodyklę, kol pasigirs spragtelėjimas. (E pav. 3 psl.)

Sulygiuokite spiralinio sraigto šešiakampj veleną su skyle rème ir įstumkite jį iki ĝalo. (šiek 'tiek pasukite spiralinį sraigta, kad gerai išlygiuotumėte) ( F, G pav . 4 psl.)

Įstątykite sulčių filtro stambią skylutę i spiralinio sraigto galą ir užfiksuokite tris tvirtinimo elementus i tris ištraukiklio angas.

neteisingai sulygiuokite su trimis ištraukiklio tvirtinimo detalémis ir horizontaliai įstumkite, o tada pritvirtinkite dangtelį prie ištraukiklio, sukdamį jį pries laikrodžio rodyklę. (H pav. 4 psl.)

Padėkite sulčių talpyklą šalia mašinos rėmo taip, kad jos anga būtų tiesiai po rėmo išleidimo anga. (Iš anksto inde turi būti sumontuotas indo pertvaras, kad sultyse neliktų putų) (H1 pav. 5 psl.)

Paděkite likučių talpyklą po rémo likučių išleidimo anga, netoli sulčių talpyklos. (H2 pav. 5 psl.)

Sumontuokite padėkla ant viršutinio įleidimo cilindro galo.

Dėklas leidžia pakrauti maisto medžiagas, tokias kaip vynuogės ar braškės.

Prijunkite prie maitinimo šaltinio ir pasiruoškite paleišti. (Prieš prijungdami jrengini) prie maitinimo tinklo, jsitikinkite, kad jungiklis yra

išjungtoje padėtyje.)

Išvalykite medžiagą ir supjaustykite ją pakankamai mažais gabalėliais, kad jie galėtų praeiti pro įleidimo angą, ir padėkite ant dėklo. ISPEJIMAS:

‘Iš anksto pašalinkite bet kokią kietą šerdį, sėkla, odelę ar lukštą. Kadangi jis gali įstrigti įrenginyje arba užblokuoti sulčių ištraukimo angas.

Paspauskite ijungimo mygtuka, kad paleistumete, tada paspauskite mygtuka R, kad važiuotumete atgal. Tada dar kartą paspauskite ijungimo mygtuka, kad paleistumete ir dirbtumete mažiau nei 10 minucių.

Nelieskite maitinimo jungiklio šlapiomis rankomis, kad išvengtumėte elektros smūgio, nuotėkio ar gaisro.

Idékite maisto medžiagas per ileidimo angą ir įstumkite jas prítvirtintu maisto stūmikliu. VIETOJE PRIJUNGTO stūmiklio NENAUDOKITE JOKIU METALINIU INDU AR KITU OBJEKTU.

Maiso medžiagai įstumti turi būti ōaudojama tinkama jėga, ne per didelė, bet pakankama, kad ji būtu tiksliai nupjauta.

(Nekiškite piršto ar kito daikto i jeidimo anga! Jei likučių / sulčių talpykla pilna, atjunkite maitinimą ir ištuštinkite, o tada išvalykite prieš paleisdami iš naujo.)

Baige išjunkite irengini paspausdami jungimo/išjungimo jungikli ir, kai iš lizdo neištekės sultys, atjunkite maitinima.

Išspaustas sultis reikia išgerti kuo greičiau. Kuo ilgiau sultys bus veikiamos ore ir saulėje, tuo jos bus mažiau maištingos.

Likusia minkstima reikia kuo greičiau sunaikinti. Arba ismetant, arba galima išdžiovinti ir naudoti kaip skaidulu prieda. Pavyzdžiui, obuolių minkstimas gali būti naudojamas kepant ar gaminant pyragus, nes turi intensyvų obuolių skonį ir į tešlą neišskirs vandens bei sulčiu.

Neliëskite maitinimo jungiklio šlapiomis rankomis, kad išvengtumėte elektros smūgio, nuotėkio ar gaisro.

mèsmalè (tik AD4131)

Surinkite maitinimo vamzdelj

Idėkite tiekimo vamzdelį į rėmą, sulygiuodami įėjimo angos centrą su trikampio žyma (kad būtų nukreipti į tris ištraukiklio tvirtinimo detales).

Tada pásukite tiekimo vamzdelj prieš laikrodžio rodyklę, kol pasigirs spragtelėjimas. (I pav. 6 psl.)

Sulygiuokite šešiakampj padavimo varžto veleną su skyle rėmelyje ir įstumkite jį iki galo. (šiek tiek pasukite spiralinį sraigta, kad gerai išlygiuotumėte) (J pav. 6 psl.)

Uždėkite kryžminį peilį ant padavimo varžto (priekiniame tiekimo varžto taške yra 4 kampų forma, kad būtų galima įdėti kryžminį peilį. (K pav., 6 psl.)

Uždėję 'skersini peilj, uždėkite pjovimo diską ant padavimo varžto. (L pav. 6 psl.)

Prisukite tvirtinimo žiedą ant tiekimo vamzdžio, kad pritvirtintumėte tiekimo vamzdelio priedo dalis.

Padėkite maisto dėklą ant maitinimo vamzdelio viršaus

Padėkite stūmiklį ant maisto padėklo, užbaikite mėsmalės funkcijos paruošimą.

Prijungtas, paruoštas darbui. Isitikinkite, kad gaminys veikia išjungimo režimu.

Paspauskite ijungimo mygtuką, norėdami dirbti. paspauskite mygťuką R, kad važiuotumėte atgal. ijkite ir leiskite mašinai veikti trumpiau nei 10 minučių.

Nelieskite maitinimo jungiklio šlapiomis rankomis, kad išvengtumėte elektros smūgio, nuotėkio ar gaisro.

Dešros gaminimas (dešrai gaminti naudokite malta mėsa)

(Kaip teisingos surinkimo tvarkos pavyzdj naudokite M paveikslėlj. 6 psl.):

1. Paruoškite faršą

2. Nuimkite tvirtinimo žiedą ir uždėkite kebbe priedą ir dešros vamzdelį, tada prisukite tvirtinimo žiedą, kad vėl pritvirtintumėte dalis.

3. Prijunkite dešros įvyniojimą ant dešros vamzdelio. Sudėkite faršą ant maitinimo vamzdelio, tada faršas bus supilstytas i dešros vyniotini. Dešra paruošta.

Daržovių pjaustyklė (tik 4131 modelis)

Idėkite salotų gamintoją i aparata ir pasukite fiksavimo žiedą pagal laikrodžio rodyklę, kad salotų gaminimo įtaisas užsifiksuotų ant mašinos. (N pav. 7 psl.)

Pakelkite salotų aparato dangtelį, tada pasirinkite būgną, kurį norite naudoti, ir įdėkite jį i salotų gaminimo aparata. (Kartais patariama pajudinti būgną i kairę ir į dešinę, kad šešiakampis varžtas atsidurtų tinkamoje padėtyje, prieš pereinant prie kito žingsnio) (O pav. 7 psl.)

Paspauskite dangtelj žemyn ir šiek tiek spauskite, kad įsitikintumėte, jog salotų gaminimo būgno dangtis yra tvirtai pritvirtintas.

[sitikinkite, kad jungimo / išjungimo jungiklis yra išjungtoje padėtyje.

[junkite irengin] i elektros tinklą.

Paspauskite jungimo mygtuka, kad jungtumete jrengini, tada paspauskite mygtuka R, kad važiuotumete atbuline eiga, kad isitikintumete, jog dalys tinkamai surinktos.

ljunkite ir leiskite mašinai veikti trumpiau nei 10 minučiu.

Nelieskite maitinimo jungiklio šlapiomis rankomis, kad išvengtumėte elektros smūgio, nuotėkio ar gaisro.

Idekite maistą i salotų gaminimo vamzdelį ir stūmikliu įstumkite maistą i salotų gaminimo vamzdelį.

Ištraukite maitinimo kištuką ir išjunkite [rengini

Pakelkite salotų gamintojo vamždelio dangtelį.

Išimkite būgna. (Paveikslėlis P. 7 psl.)

Pasukite fiksavimo žiedą prieš laikrodžio rodyklę, tada išimkite salotų virimo aparato vamzdelį.

Techniniai duomenys:

Rūpinantis aplinka. Kartono pakuotes atiduoti i makulatūra. Polietileno (PE) maišelius mesti i plastikui skirtą konteinerį. Susidėvėjusi prietaisą atiduoti i atitinkamą atlieku surinkimo vieta, nes prietaise esančios pavojingos medžiagos gali kelti gresmę aplinkai. Elektrini prietaisą atiduoti tokį, kad nebūtu galima jo pakartotinai naudoti ir panaudoti. Jeigu prietaise yra baferijos, būtina jas išimti ir atskirai atiduoti i atlieku surinkimo vieta. Nemesti prietaiso i buitinių atlieku konteinerį!
