CVS 651 Bp - Šluotojas Kärcher - Nemokama naudojimo instrukcija

Produkto tipas	Siurbiamoji šluota
Prekės ženklas	Kärcher
Modelis	CVS 651 Bp
Numatyta paskirtis	Sausas kilimų ir vidaus tekstilinių grindų valymas, profesionali paskirtis
Matmenys (ilgis × plotis × aukštis)	980 × 675 × 1070 mm
Tuščias svoris	39 kg
Didžiausias leistinas svoris	54 kg
Maitinimas	Ličio jonų baterija 36 V, 7,5 Ah (modelis Battery Power+ 36/75)
Veikimo trukmė	Iki 60 minučių
Darbinis plotis	450 mm (su šoniniu šepetėliu: 625 mm)
Maksimalus plotinis našumas	2500 m²/h
Dulkių bako talpa	20 L (maks. apkrova 15 kg)
Filtravimas	Plokščias, klostuotas poliesterio veltinio filtras su PTFE danga (dulkių klasė M), išankstinis filtras
Garso galios lygis	72 dB(A)
Vibracija rankoms	< 2,5 m/s²
Pagrindinės funkcijos	Antistatinis ritininis šepetys su slėgio reguliavimu, šoninis šepetėlis, automatinis išankstinio filtro valymas, LED spaudimo slėgio indikatorius, įjungimo/išjungimo jungiklis
Priežiūra ir valymas	Dulkių filtrą valyti kas ~10 val., jei pažeistas, pakeisti; tikrinti ir keisti šepetėlius bei šepetį pagal susidėvėjimą; sureguliuoti sandarinimo juostas
Saugumas	Gaubto jungiklis (sustojimas, jei atidarytas), įjungimo/išjungimo jungiklis, apsauga nuo perkrovos (elektroninė), nuorodos dėl nuolydžių ir pavojingų medžiagų
Atsarginės dalys ir galimybė taisyti	Originalūs Kärcher priedai (šepetėliai, filtras, maišeliai, baterija, įkroviklis); įgaliotas aptarnavimo centras po pardavimo
Bendra informacija	Garantija pagal šalies sąlygas; neišmesti su buitinėmis atliekomis; atitinka ES reikalavimus

Dažnai užduodami klausimai - CVS 651 Bp Kärcher

Kaip paleisti siurbiamąją šluotą CVS 651 Bp?

Įdėkite įkrautą bateriją į skyrių, kol pasigirs spragtelėjimas. Nulenkite ir nustatykite vairą norimame aukštyje. Paspauskite įjungimo/išjungimo jungiklį į padėtį I. Ritininis šepetys ir šoninis šepetėlis pradeda suktis. Stumkite įrenginį į priekį šluodami.

Kaip sureguliuoti ritininio šepetėlio slėgį?

Naudokite sukiojamąją reguliavimo rankenėlę: pakelkite ją, pasukite norėdami sureguliuoti slėgį. LED indikatorius rodo nustatymą: išjungta = per aukštas, žalia = teisingas, raudona = per žemas. Reguliuokite, kol užsidegs žalia.

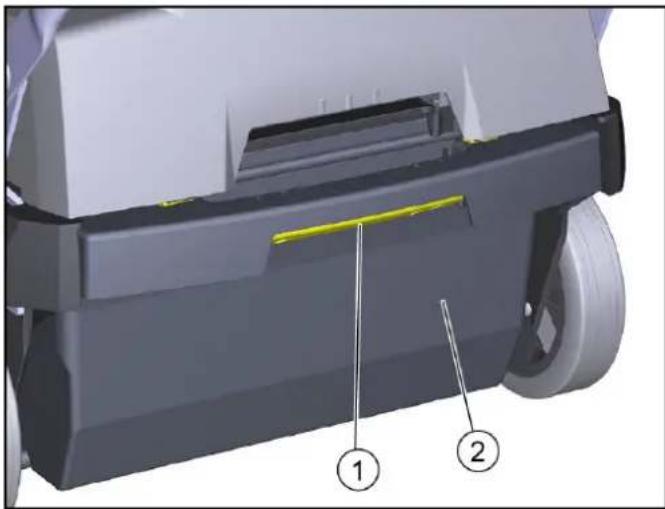

Kaip ištuštinti dulkių baką?

Patraukite bako fiksatorių atgal, pakreipkite baką ir ištraukite. Išpilkite dulkes arba išimkite pasirenkamą perdirbimo maišelį. Įdėkite baką atgal, stumdami iki galo, kol užsifiksuos.

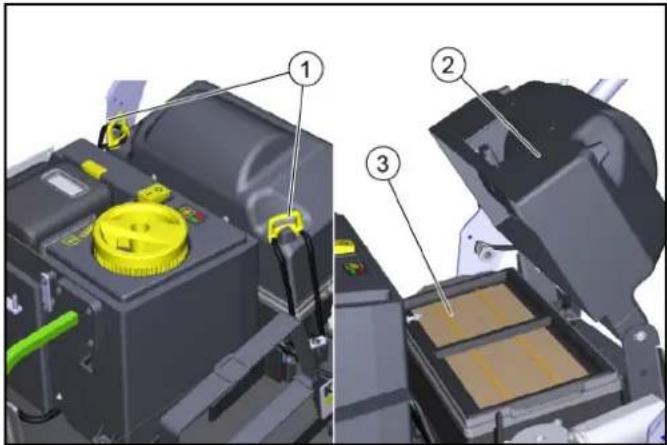

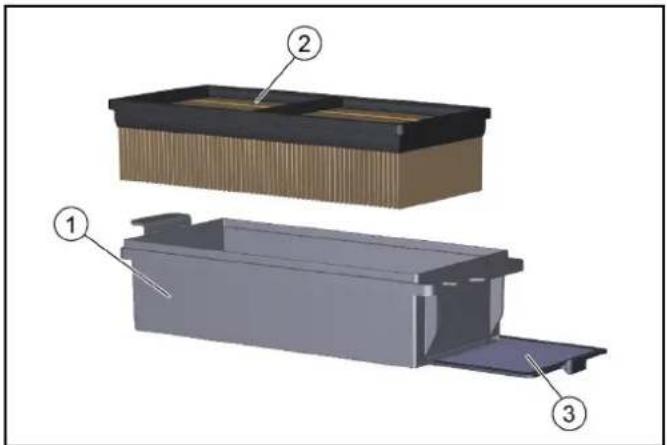

Kaip išvalyti arba pakeisti dulkių filtrą?

Išjunkite įrenginį ir atidarykite gaubtą. Atidarykite filtro korpuso užsegimus, pasukite dangtį ir išimkite filtro kasetę. Išsiurbkite arba pabelskite filtrą, kad jį išvalytumėte (neplauti). Pakeiskite filtrą, jei jis pažeistas arba labai nešvarus. Surinkite atgal, laikydamiesi montavimo krypties.

Kokio tipo bateriją naudoja CVS 651 Bp?

Jis naudoja Kärcher ličio jonų bateriją Battery Power+ 36/75 (36 V, 7,5 Ah). Atitinkamas įkroviklis yra Battery Power+. Baterija įdedama į tam skirtą skyrių.

Kokios svarbios saugumo priemonės?

Niekada nenaudoti lauke arba drėgnoje aplinkoje. Nešluoti skysčių, sprogiųjų dujų, metalo dulkių ar rusenančių daiktų. Įrenginį turi naudoti apmokytas personalas. Prieš techninę priežiūrą visada išjungti ir išimti bateriją.

Kaip transportuoti siurbiamąją šluotą?

Išjunkite įrenginį, pakelkite ritininį šepetį (pasukite rankenėlę iki galo prieš laikrodžio rodyklę). Pritvirtinkite įrenginį pleištais ant ratų ir diržais prie priekinių tvirtinimo taškų (po gaubtu) ir galinių (vairo zonoje). Laikykitės 39 kg svorio.

Kur rasti priedus arba atsargines dalis?

Naudokite tik originalius Kärcher priedus ir atsargines dalis. Juos galima rasti svetainėje www.kaercher.com arba įgaliotame platintojų. Nuorodos išvardytos instrukcijoje (pvz., šoninis šepetėlis 2.884-355.0, filtras 6.907-449.0).

Ką daryti, jei ritininis šepetys nesisuka?

Patikrinkite, ar įjungimo/išjungimo jungiklis yra padėtyje I, ar baterija įkrauta ir tinkamai įdėta, ir ar įrenginio gaubtas yra gerai uždarytas (gaubto jungiklis). Jei LED mirksi, elektronika nustatė perkrovą: išjunkite, pakelkite ritininį šepetį, tada vėl įjunkite. Taip pat pašalinkite galimai apsivyniojusias juostas.

Koks yra CVS 651 Bp darbinis plotis?

Ritininio šepetėlio darbinis plotis yra 450 mm. Su nuleistu šoniniu šepetėliu jis siekia 625 mm. Tai leidžia efektyviai valyti didelius plotus, pvz., biurus, viešbučius ar sales.

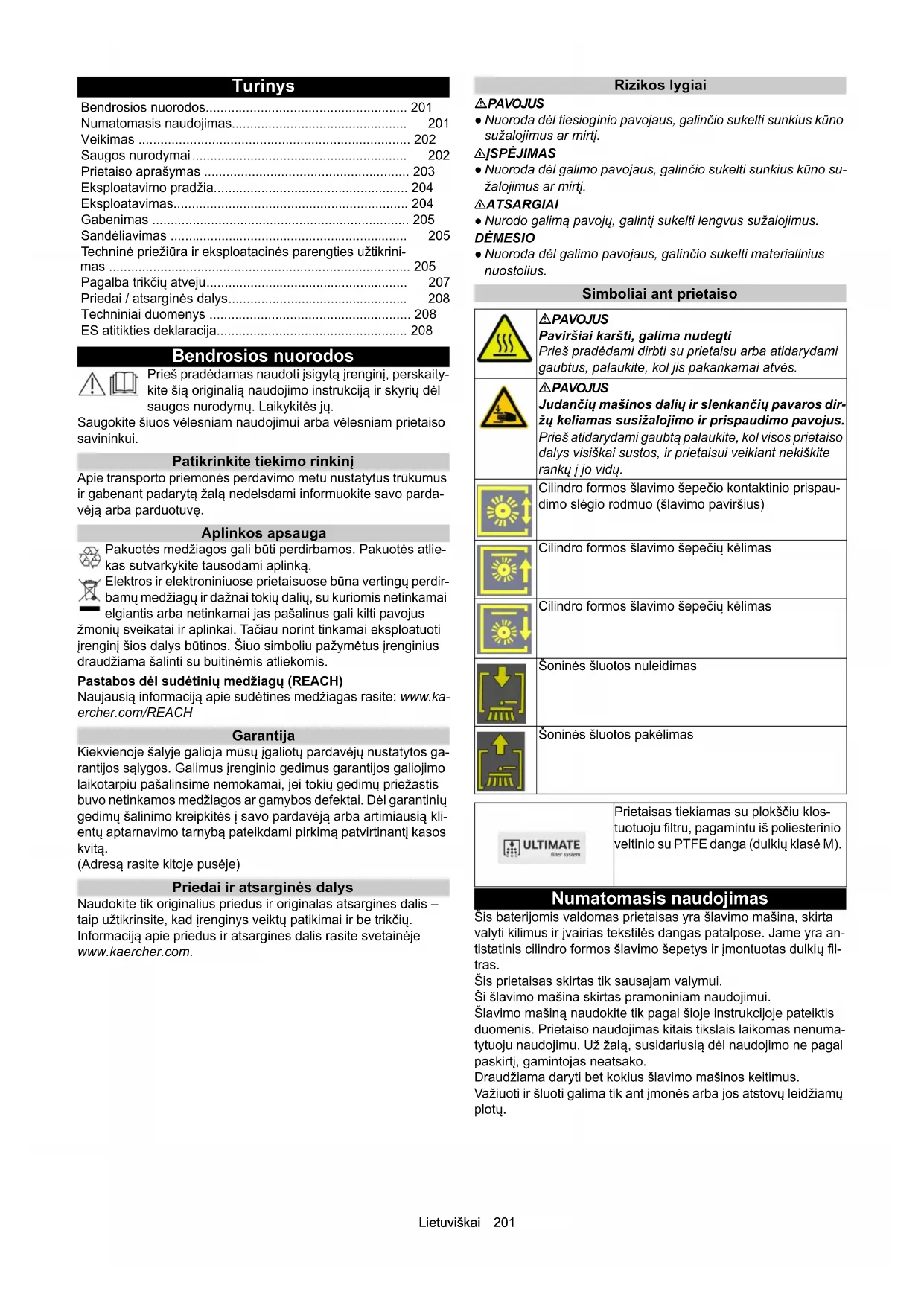

NAUDOJIMO INSTRUKCIJA CVS 651 Bp Kärcher

Bendrosios nuorodos.... 201

Numatomasis naudojimas.... 201

Veikimas 202

Saugos nurodymai 202

Prietaiso aprašymas 203

Eksploatavimo pradžia.... 204

Eksploatavimas.... 204

Gabenimas 205

Sandèliavimas 205

Techninė priežiūra ir eksploatacinės parengties užtikrini-mas 205

Pagalba trikčių atveju.... 207

Priedai / atsarginės dalys.... 208

Techniniai duomenys 208

ES atitikties deklaracija.... 208

Bendrosios nuorodos

Prieš pradėdamas naudoti įsigytą įrenginį, perskaitykite šią originalią naudojimo instrukciją ir skyrių dėl saugos nurodymų. Laikykitės jų.

Saugokite šiuos vèlesniam naudojimui arba vèlesniam prietaiso savininkui.

Patikrinkite tiekimo rinkinj

Apie transporto priemonės perdavimo metu nustatytus trūkumus ir gabenant padarytą žalą nedelsdami informuokite savo pardavėją arba parduotuvę.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Pakuotės atliekas sutvarkykite tausodami aplinką.

Elektros ir elektroniniuose prietaisuose būna vertingų perdirbamų medžiagų ir dažnai tokių dalių, su kuriomis netinkamai elgiantis arba netinkamai jas pašalinus gali kilti pavojus

žmonių sveikatai ir aplinkai. Tačiau norint tinkamai eksploatuoti įrenginį šios dalys būtinos. Šiuo simboliu pažymėtus įrenginius draudžiama šalinti su buitinėmis atliekomis.

Pastabos dėl sudėtinių medžiagų (REACH)

Naujausią informaciją apie sudėtines medžiagas rasite: www.ka-ercher.com/REACH

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus įrenginio gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

(Adresą rasite kitoje pusėje)

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir originalas atsargines dalis – taip užtikrinsite, kad įrenginys veiktų patikimai ir be trikčių. Informaciją apie priedus ir atsargines dalis rasite svetainėje www.kaercher.com.

Rizikos lygiai

⚠ PAVOJUS

- Nuoroda dėl tiesioginio pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

⚠️JSPÉJIMAS

- Nuoroda dėl galimo pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

ATSARGIAI

- Nurodo galimą pavojų, galintį sukelti lengvus sužalojimus.

DÉMESIO

- Nuoroda del galimo pavjoaus, galinčio sukelti materialinius nuostolius.

Simboliai ant prietaiso

⚠ PAVOJUS

Paviršiai karšti, galima nudegti

Prieš pradėdami dirbti su prietaisu arba atidarydami gaubtus, palaukite, kol jis pakankamai atvės.

⚠ PAVOJUS

Judančių mašinos dalių ir slenkančių pavaros diržų keliamas susižalojimo ir prispaudimo pavojus. Prieš atidarydami gaubtą palaukite, kol visos prietaiso dalys visiškai sustos, ir prietaisui veikiant nekiškite rankų i jo vidų.

Cilindro formos šlavimo šepečio kontaktinio prispau-dimo slėgio rodmuo (šlavimo paviršius)

Cilindro formos šlavimo šepečių kėlimas

Cilindro formos šlavimo šepečių kélimas

Šoninės šluotos nuleidimas

Šoninės šluotos pakėlimas

Prietaisas tiekiamas su plokščiu klos- tuotuoju filtru, pagamintu iš poliesterinio veltinio su PTFE danga (dulkių klasė M).

Numatomasis naudojimas

Šis baterijomis valdomas prietaisas yra šlavimo mašina, skirta valyti kilimus ir įvairias tekstilės dangas patalpose. Jame yra antistatinis cilindro formos šlavimo šepetys ir įmontuotas dulkių filtras.

Šis prietaisas skirtas tik sausajam valymui.

Ši šlavimo mašina skirtas pramoniniam naudojimui.

Šlavimo mašiną naudokite tik pagal šioje instrukcijoje pateiktis duomenis. Prietaiso naudojimas kitais tikslais laikomas nenumatytuoju naudojimu. Už žalą, susidariusią dėl naudojimo ne pagal paskirtį, gamintojas neatsako.

Draudžiama daryti bet kokius šlavimo mašinos keitimus.

Važiuoti ir šluoti galima tik ant įmonės arba jos atstovų leidžiamų plotų.

Numatytinas netinkamas naudojimas

Šis prietaisas yra skirtas naudoti tik sausosiomis sąlygomis ir jo neleidžiama naudoti lauke dręgnų orų sąlygomis arba palikti jį lauke.

Prietaisas nepritaikytas važiuoti jkalne.

Sprogiuosius skysčius, dujas, neskiestas rūgštis ir tirpiklius (pvz., benziną, dažų skiediklius, mazutą) sušluoti arba siurbti draudžia-ma, kadangi susimaišiusios su siurbiamuoju oru šios medžiagos sudaro sprogiuosius garus arba mišinius.

Acetoną, neskiestas rūgštis ir skiediklius sušluoti arba siurbti draudžiama, nes jos èsdina prietaiso medžiagas ir jas pažeidžia. Niekada nešluokite ir nesiurbkite metalo dulkių (pvz., aliuminio, magnio, cinko), kartu su stipriai šarminėmis arba rūgštinėmis valymo priemonėmis jos sudaro sprogias dujas.

Draudžiama sušlavinėti arba siurbti smilkstančius daiktus, antraip kyla gaisro pavojus.

Sušluoti sveikatai pavojingas medžiagas draudžiama.

Draudžiama būti pavojingose zonose. Draudžiama eksploatuoti patalpose, kuriose gresia sprogimo pavojus.

Draudžiama šiuo prietaisu stumti, traukti arba gabenti daiktus.

Tinkamos šluoti dangos

Dideli tekstilės plotai, pvz.,

- Biuruose

- Viešbučiuose

- Parduotuvèse

- Kazino

- Oro uostuose

- Teniso salèse

- Parodu salèse

Veikimas

Šlavimo mašina veikia permetimo principu.

1. Besusikanti šoninė šluota valo šluojamo paviršiaus kampus ir kraštus bei nukreipia nešvarumus i šlavimo veleno taką.

2. Besisukantis šlavimo velenas nukreipia nešvarumus tiesiai i nešvarumu talpykla.

3. Nešvarumu talpykloje sukeltos dulkės atskiriamos dulkių filtru ir pirminiu filtru, o siurbimo orpūtė nusiurbia filtruotą švarų orą.

4. Pirminis filtras automatiškai išvalomas jungus prietaisą ir jam veikiant automatiškai po nustatyto laiko.

5. Dėl išsikišusių galinių ratų jį galima patogiai transportuoti laiptais.

6. Surinkti nešvarumai gabenami į nešvarumų talpyklą. Nešvarumu talpykloje, jeigu pageidaujama, galima įtaisyti šalinimo maišą.

Saugos nurodymai

Su valdymu susiję saugos nurodymai

△ ISPÉJIMAS • Irenginj naudokite tik pagal paskirtj. Atsižvelkite j konkrečios vietos sąlygas ir dirbdami su prietaisu atsižvelkite j pašalinus, pirmiausia j vaikus. • Eksploatuojant prietaisą arba jam neveikiant privaloma jų saugoti nuo saulės spindulių, lietaus ir kitų oro sąlygų. Prietaisą statykite ir apsaugotoje patalpoje. Šis prietaisas yra skirtas naudoti tik sausosiomis sąlygomis ir jo neleidžiama naudoti lauke drėgnų orų sąlygomis arba palikti jį lauke. • Patikrinkite irenginj ir darbinius įtaisus, ar jie yra tinkamos būklės ir ar saugūs naudoti. Jeigu būklė turi trūkumuę, irenginj naudoti draudžiama. • Pavojingoje aplinkoje (pvz., degalinėse) vykdykite atitinkamus saugos nurodymus. Niekada nenaudokite irenginio patalpose, kuriose gresia sprogimo pavojus. • Šis remonto rinkinys nėra pritaikytas, kad juo galėtų naudotis asmenys su ribotais fiziniais, sensoriniais arba protiniais gebėjimais arba nepakankama patirtimi ir (arba) nepakankamomis žiniomis.

- Prietaisą leidžiama naudoti tik asmenims, supažindintiems su jo naudojimu, arba jrodžiusiems savo gebėjimą jį valdyti bei nedviprasmiškai įgaliotiems jį naudoti. DĖMESIO • Aptarnaujantis asmuo prieš pradėdamas darbą turi patikrinti, ar visi saugos įtaisai tinkamai pritvirtinti ir ar veikia. • Už nelaimingus atsitikimus, įvykusius kitiems žmonėms arba jų nuosavybei atsako aptarnaujantis asmuo. I SPĖJIMAS • Aptarnaujantis asmuo turi vilkėti pri-gludusius drabužius ir tvirtą avalynę. Venkite laisvų drabužių.

- Prižiūrėkite vaikus ir užtikrinkite, kad jie nežaistų su įrenginiu. - Vaikams ir jaunuoliams neleidžiama dirbti su prietaisu.DĖME- SIO • Tikrinkite artimiausią plotą, į kurį važiuojate (pvz., ar ten nėra vaikų). Pasirūpinkite pakankamu matomumu!ATSARGIAI

- Nenaudokite jrenginio tokiose zonose, kuriose yra pavojus, kad i jus pataikys krentantys daiktai.

Prietaiso aprašymas

Galima jsigyti 2 skirtingas prietaiso versijas:

• „CVS 65/1 Bp“ paketas (1.517-300.0)

Komplektacijoje yra baterija ir jkroviklis

• „CVS 65/1 Bp“ (1.517-301.0)

be akumuliatoriaus ir ikroviklio

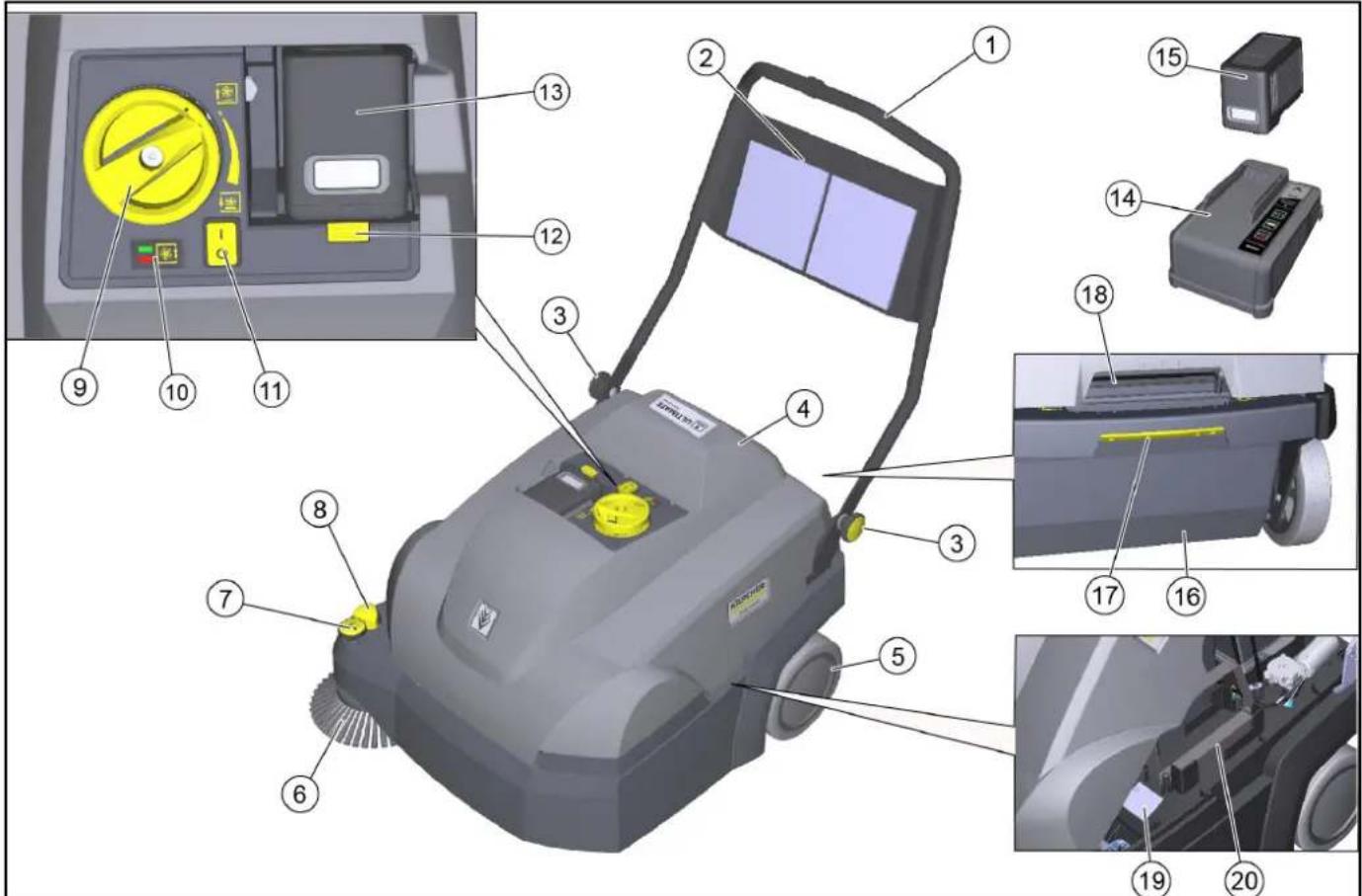

Prietaiso paveikslas

①Stumiamoji rankena
② Daiktų tinklelis (ne atsarginėms baterijoms)
③Žvaigždiniai varžtai stumiamosios rankenos reguliavimui (2 vnt.)
④Prietaiso gaubtas
⑤Galinis ratas (2 vnt.)
⑥ Dešinioji šoninė šluota
⑦ Šoninės šluotos nustatymas

- Şureguliuokite kontaktinj prispaudimo slęgi

- Sonin és sluotos kėlimas

⑧ Šoninės šluotos nuleidimas
⑨ Cilindro formos šlavimo šepečio kontaktinio prispaudimo slėgio reguliavimas (šlavimo paviršius)
⑩ Cilindro formos šlavimo šepečio kontaktinio prispaudimo slė-gių rodmuo

• Sviesos diodai nešviečia: Cilindro formos šlavimo šepetį nu- leiskite dar žemiau
• Žalias šviesos diodas: teisingas nustatymas
  – Raudonas šviesos diodas: Pakelkite cilindro formos šlavimo šepetį

⑪lj. / išj. jungiklis
⑫Akumuliatoriaus atblokavimas
⑬Bateriju skyrius
⑭Ikroviklis „Battery Power+“

- Yra tik „CVS 65/1 R Bp“ paketo komplektacijoje

⑮Akumuliatorius „Battery Power+“ 36/75“
- Yra tik „CVS 65/1 R Bp“ paketo komplektacijoje
⑯ Nuimamoji nešvarumu talpykla

– Į nešvařumų talpyklą galīma jdėti šiukšlių šalinimo maišą (pasirenkamoji įranga).

⑰ Nešvarumu talpyklos atblokavimas
⑱ Ileistinè prietaiso gaubto rankena
⑲ Identifikaciné plokštelé
⑳ Atsarginių akumuliatorių skyrius (su laikančiuoju dirželiu)

Saugos įtaisai

Saugos įtaisai skirti naudotojui apsaugoti ir jų niekada negalima išjungti arba daryti, kad neveiktų.

Paisykite šiame skyriuje pateiktų saugos reikalavimų!

Gaubto jungiklis

Gaubto jungiklis neleidžia prietaisui jsijungti, kai jo gaubtas yra atidarytas.

lj. / išj. jungiklis

lj. / išj. jungiklis apsaugo nuo netyčinio jrenginio jsijungimo. Statydami prietaisą ar kilus pavojui, išjunkite jj. / išj. jungiklj.

Elektronika

Jei cilindro formos šlavimo šepetys perkrautas, elektronika išjungia prietaisą ir mirksi šviesos diodas.

Tokiu atveju prietaisą išjunkite j.j. / išj. jungikliu ir prieš vėl jjungdami, cilindro formos šlavimo šepečio kontaktinio prispaudimo slėgio nustatymą pasukite iki pat viršaus.

Eksploatavimo pradžia

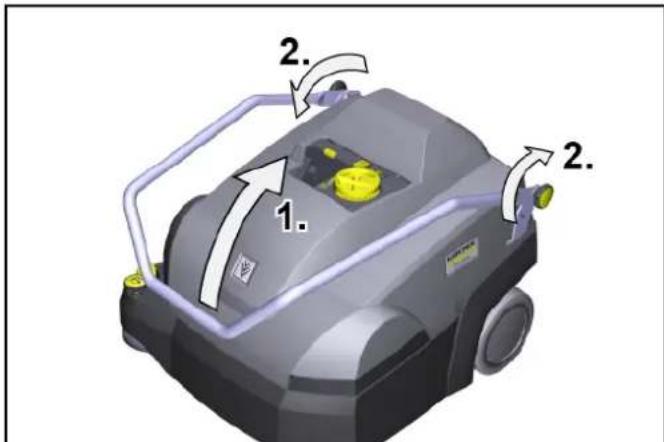

Sureguliuokite stumiamają rankeną

Pastaba

Kai prietaisas pristatomas, stumiamoji rankena yra atlenkta. Jis gali būti pritaikytas darbui 3 skirtinguose aukščiuose.

1. 2. 2.

1. Lenkite stumiamają rankeną aukštyn i norimą padėti. Įsitikinki- te, kad grioveliai teisingai užsifiksuoja varžtuose (fiksavimas).

2. Užveržkite žvaigždinius varžtus rankomis.

Irenginio gaubto atidarymas / uždarymas

ATSARGIAI

Istrigusio piršto traiškymo pavojus

Norėdami atidaryti arba uždaryti prietaiso gaubtą, imkite ji tik už šiam veiksmui numatytos jleistinės rankenos.

DÉMESIO

Ikaitusio pavaros variklio keliamas nudegimų pavojus

Veikdamas pavaros variklis jkaisti.

Nelieskite karštu paviršiu. Atsižvelkite j jspėjamuosius simbolius.

Pastaba

Irenginio gaubta atidaryti būtina:

- atliekant techninės priežiūros ir valymo darbus

- keisti / valyti dulkių filtrą ir pirminį filtrą

- laikyti atsarginę bateriją.

1. Atidarykite prietaiso gaubtą: Suimkite prietaiso gaubtą uż jleistinės rankenos ir iki galo lėtai pasukite i priekį. Juosta prilaiko prietaiso gaubtą.

2. Prietaiso gaubto uždarymas: Prietaiso gaubta iš lêto pasukite atgal.

Šoninės šluotos montavimas

Šoninė šluota pateikiama kartu su prietaisu ir prieš pradedant naudoti prietaisą turi būti prie jo pritvirtinta.

Žr. skyrių „Šoninės šluotos keitimas“.

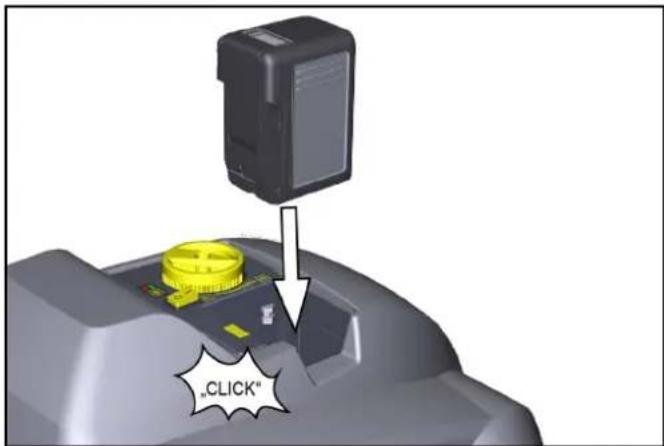

Įkraukite / įdėkite akumuliatorių

Prieš naudodami jkraukite akumuliatorių.

Šj aprašymą galite rasti atskiroje akumuliatoriaus ir jkroviklio nau- dojimo instrukcijoje.

"CLICK"

1 Ikrautą akumuliatorių jstatykite i jo laikiklj, stumkite iki galo ir užfiksuokite.

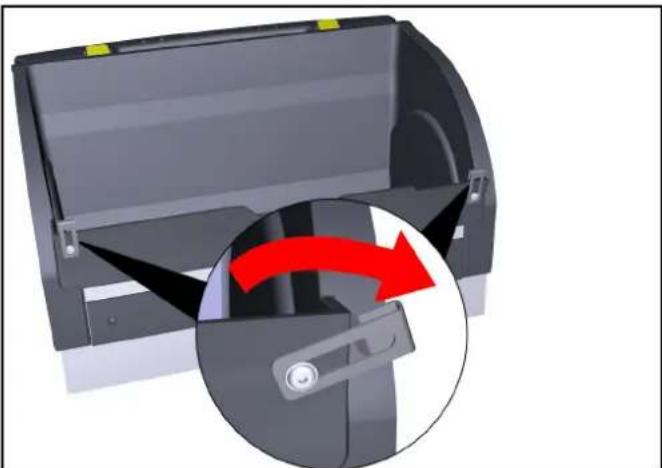

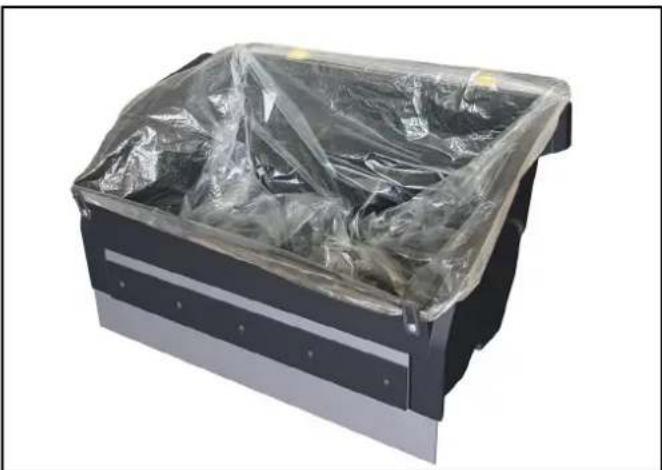

Šalinimo maišas (pasirenkamoji jranga)

I nešvarumu talpykla galima jdeti maiša, kad šlavimo atliekas būtų galima lengvai ir saugiai išmesti.

1. Paimkite nešvarumu talpyklos užraktą (traukite atgal).
2. Pakreipkite nešvarumu talpyklą atgal ir ištraukite.
3. Nešvarumų talpyklos priekyje esančius tvirtinimo spaustukus užlenkite i išorę.

1. I nešvarumu talpykla jdekite šiukšliu šalinimo maiša ir užlenki-te ji per kraštą.

1. Vėl užspauskite tvirtinimo spaustuką.
2. Istatykite nešvarumu talpykla ir pastumkite ja iki galo j priekj.
3. Patikrinkite, ar nešvarumu talpykla yra įtvirtinta.

Eksploatavimas

Nesiimkite jokių valymo darbų, jeigu nešvarumų talpykla yra išimta.

Neleiskite prietaisui veikti vietoje, kai jjungtas cilindro formos šlavimo šepetys.

Nešluokite jokių pakavimo juostų, virvių arba panašių daiktų (galima pažeisti šlavimo mechanizmą).

Pastaba

Šlavimo greitį pritaikykite atsižvelgdami į esamas sąlygas – šitaip užsitikrinsite optimalų šlavimo veiksmingumą.

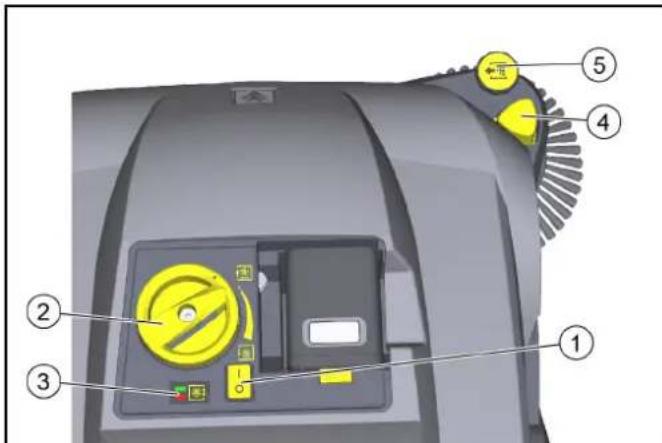

Šlavimas cilindro formos šlavimo šepečiu ir šonine šluota

①j. / išj. jungiklis

② Cilindro formos šlavimo šepečio kontaktinio prispaudimo slėgio nustatymas (sukamoji rankena)

③ Cilindro formos šlavimo šepečio kontaktinio prispaudimo slė-gių rodmuo

- Sviesos diodai nešviečia: Cilindro formos šlavimo šepetj nu- leiskite dar žemiau

– Zalias šviesos diodas: teisingas nustatymas

– Raudonas šviesos diodas: Päkelkite cilindro formos šlavimo šepetį

④Šoninės šluotos nuleidimas

⑤ Šoninės šluotos nustatymas

– Sureguliuokite kontaktinj prispaudimo slėgi

– Pakelkite šoninę šluotą

1. ljunkite prietaiso jj. / išj. jungiklj (I padėtis).

a Cilindro formos šlavimo šepetys ir šoninė šluota sukasi.

1. Naudodami stumiamają rankeną stumkite prietaisą i priekį ir pradėkite valyti. Cilindro formos šlavimo šepečio kontaktinio prispaudimo slėgio nustatymą naudokite priklausomai nuo tekstilės pluošto aukščio.

a Norėdami sureguliuoti, pakelkite sukamają rankeną, tada pasukite.

b Tunkamą kontaktinį prispaudimo slėgį rodo žalias šviesos diodas.

1. Norėdami valyti arti krašto, nuleiskite šoninę šluotą tam pa- spausdami šoninės šluotos nuleidima.

a Jei reikia, naudokite šoninės šluotos nustatymą ir nustatyki- te kontaktinį prispaudimo slėgį.

1. Norėdami surinkti didesnius daiktus (20 mm), stumiamają ran- keną šiek tiek paspauskite žemyn, kad cilindro formos šlavimo šepetys galėtų daiktus perkelti į nešvarumu talpyklą.

2. Automatinis pirminio filtro valymas užtikrina nenutrūkstamą darbą.

3. Akumuliatorių visada jkraukite tinkamu laiku.

a Šluojant akumuliatoriaus ekrane rodomas likęs laikas minu- témis.

b Kai prietaisas yra išjungtas, akumuliatoriaus jkrovimas rodo-mas %.

Prietaiso sustabdymas ir išjungimas

1. Norėdami baigti darba, prietaisą išjunkite jj. / išj. jungikliu (0 padėtis).

2. Pastatykite prietaisą ant lygaus paviršiaus.

3. Pakelkite cilindro formos šlavimo šepečio sukamają rankeną ir iki galo sukite ją aukštyn prieš laikrodžio rodyklę.

4. Už nustatymo patraukite nuleistą šoninę šluotą i viršų. Šoninė šluota užsifiksuoja.

5. Ištuštinkite nešvarumu talpykla.

6. Išvalykite dulkių filtrą ir pirminį filtrą.

7. Ikraukite akumuliatorių.

Nešvarumu talpyklos ištuštinimas

① Nešvarumu talpyklos blokavimas

②Nešvarumu talpykla

1. Paimkite nešvarumu talpyklos užraktą (traukite atgal).

2. Pakreipkite nešvarumu talpyklą atgal ir ištraukite.

3. Ištuštinkite nešvarumu talpyklą arba išimkite šalinimo maišą (pasirenkamoji jranga).

4. Jđekite nešvarumu talpykla ir iki galo pastumkite i priekj. Jei reikia, prieš tai jđekite šalinimo maiša (pasirenkamoji jranga), kaip aprašyta skyriuje „Šalinimo maišas (pasirenkamoji jranga)“.

5. Patikrinkite, ar nešvarumu talpykla yra įtvirtinta.

Gabenimas

ATSARGIAI

Sužalojimų ir materialinės žalos pavojus

Transportuodami atsižvelkite j irenginio svorj.

1. Prietaisą išjunkite jj. / išj. jungikliu.

2. Pakelkite cilindro formos šlavimo šepečio sukamają rankeną ir iki galo sukite ją aukštyn prieš laikrodžio rodyklę.

3. Prietaisą pleištais pritvirtinkite prie ratų.

4. Prietaisą pritvirtinkite lynais ar įtempiamaisiais diržais.

a R émo priekyje po prietaiso gaubtu.

b Galinėje dalyje stumiamosios rankenos tvirtinimo srityje.

1. Transportuojant prietaisą transporto priemone įtvirtinkite jį atsižvelgdami į galiojančias gaires, kad prietaisas neslystų ir neapvirstų.

Sandèliavimas

ΔJSPÉJIMAS

Sužalojimų ir materialinės žalos pavojus

Atsižvelkite i jrenginio svorj.

1. Prietaisą pastatykite apsaugotoje, lygioje ir sausoje vietoje.

2. Išimkite akumuliatorių.

a Laikykitės akumuliatoriaus naudojimo instrukcijos, susijusios su laikymu.

1. Išvalykite jrenginio vidų ir išorę.

2. Pakelkite cilindro formos šlavimo šepečio sukamają rankeną ir iki galo sukite ją aukštyn prieš laikrodžio rodyklę.

Techninė priežiūra ir eksploatacinės parengties užtikrinimas

Bendrieji nurodymai

⚠ PAVOJUS

Neprižiūrimo judančio prietaiso keliamas nelaimingų atsitikimų ir sužalojimų pavojus

Prieš imdamiesi visų tvarkymo ir techninės priežiūros darbų prietaisą išjunkite ir ištraukite akumuliatorių.

Irenginio valymas

ATSARGIAI

Trumpojo jungimo pavojus dél vandens srovés

Nevalykite jrenginio žarna arba aukšto slėgio vandens srove.

⚠ PAVOJUS

Dulkių keliamas pavojus sveikatai

Valydami suslégtuoju oru nešiokite apsauginę kaukę nuo dulkių ir apsauginius akinius.

DÉMESIO

Paviršių pažeidimo pavojus

Valymui nenaudokite jokių abrazyvinių arba agresyvių valymo priemonių.

1. [renginj iš vidaus išpūskite suslėgtuoju oru.

2. [renginj iš vidaus ir iš išorės išvalykite drėgna, švelniu valymo tirpalu sudrėkinta šluoste.

Techninės priežiūros intervalai

Kliento atliekami techninės priežiūros darbai

Pastaba

Visus tvarkymo ir techninės priežiūros darbus turi atlikti kvalifi- kuoti specialistai, jeigu reikia, galima bet kuriuo metu kreiptis j „Kärcher“ specializuotą parduotuve.

• Kasdienė techninė priežiūra

1 Patikrinkite, ar apie cilindro formos šlavimo šepetį ir šoninę šluotą nėra apsivyniojusių juostų.

2 Patikrinkite, ar veikia visi valdymo elementai.

• Savaitinė techninė priežiūra

1 Patikrinkite, ar judančios dalys juda sklandžiai.

2 Patikrinkite sandarinamuju juostų nustatymą ir nusidėvėjimą šlavimo zonoje.

3 Patikrinkite, ar cilindro formos šlavimo šepetys ir šoninė šluota nėra nudilusi.

4 Patikrinkite filtro kasetę, jei reikia, išvalykite pirminį filtrą.

5 Patikrinkite dulkių filtrą, jei reikia, išvalykite (atsižvelgiant į naudojimo dažnumą – maždaug kas 10 valandų).

- Ménesiné priežiūra

1 Nuimkite cilindro formos šlavimo šepetį ir p ašalinkite nešvaru- mus nuo pavaros kaiščio (žr. skyrių „cilindro formos šlavimo šepečio tikrinimas / keitimas“)

- Techninė priežiūra atsižvelgiant į nudilimą

1 Sureguliuokite arba pakeiskite sandarinamąsias juostas.

2 Pakeiskite cilindro formos šlavimo šepetį.

3 Pakeiskite šoninę šluotą.

Pastaba

Aprašymas pateiktas skyriuje „Techninės priežiūros darbai“.

Klientų aptarnavimo tarnybos atliekami techninės priežiūros darbai

Pastaba

Jeigu norima pasinaudoti garantija, įgaliotoji klientų aptarnavimo tarnyba garantiniu laikotarpiu turi būti atlikusi visus tvarkymo ir techninės priežiūros darbus.

1 Atlikite techninės priežiūros darbus pagal patikrinimo kontrolinį sąrašą.

Techninės priežiūros darbai

Dulkių filtro valymas / keitimas

⚠ PAVOJUS

Dulkių keliamas pavojus sveikatai

Dirdami su filtrų įranga nešiokite apsauginę kaukę nuo dulkių ir apsauginius akinius.

1. Prietaisą pastatykite ir išjunkite prietaiso jj. / išj. jungiklj.
2. Atidarykite prietaiso gaubtą.
3. Atidarykite apsaugus.
4. Pakreipkite dangtį į viršų.
5. Traukdami j viršų nuimkite filtro kasetę su dulkių filtru.

①Filtro kasetė
②Dulkių filtras
③Nuimamas pirminis filtras
6. Patikrinkite dulkių filtra ir pirminį filtra.

a Norėdami išvalyti dulkių filtrą, jį išsiurbkite arba kartu su filtro kasete išdulkinkite (neišplaukite).
b Ištraukite pirminj filtrą ir ji išvalykite.

1. Patikrinkite ir išvalykite filtro brūžiklius.
2. I filtro kasetę jdėkite naują dulkių filtrą ar pirminį filtrą, jeigu jis yra pažeistas ar labai užterštas.
3. Idèdami laikykitės filtro kasetės montavimo krypties.

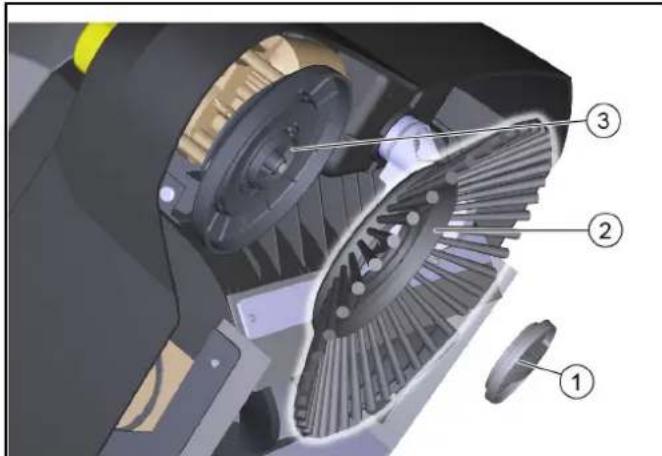

Šoninės šluotos keitimas

Šoninės šluotos keitimas aprašytas turint omenyje, kad keičiant šią šluotą prietaisas būna pakreiptas.

DÉMESIO

Sužalojimų ir materialinės žalos pavojus

Prieš pakreipdami prietaisą išimkite akumuliatorių ir nešvarumu talpyklą.

Prieš keisdami šoninę šluotą įtvirtinkite pakreiptą prietaisą.

1. Pašalinkite nešvarumu talpykla.
2. Išimkite akumuliatorių.
3. Prietaisą pakreipkite atgal ir apsaugokite jì nuo nuvirtimo.
4. Išsukite apsaugą apatinėje pusėje.
   a N o r èdami atidaryti: pasukite prieš laikrodžio rodyklę b N o r èdami uždaryti: pasukite pagal laikrodžio rodyklę
5. Nuimkite šoninę šluotą.
6. Jeigu būtina, išvalykite laikiklj.
7. | laikiklj istatykite nauja šoninę šluotą ir pritvirtinkite apsaugu.

Patikrinkite / pakeiskite šlavimo veleną

Patikrinkite ir pakeiskite cilindro formos šlavimo šepetį pakreipę prietaisą.

DÉMESIO

Sužeidimų ir materialinės žalos pavojus

Prieš pakreipdami prietaisą išimkite akumuliatorių ir nešvarumu talpyklą.

Prieš keisdami cilindro formos šlavimo šepetj įtvirtinkite pakreiptą prietaisą.

Istatydami naują cilindro formos šlavimo šepetį, įsitikinkite, kad cilindro formos šlavimo šepečio strypo angoje nėra įstrigusių šeriu.

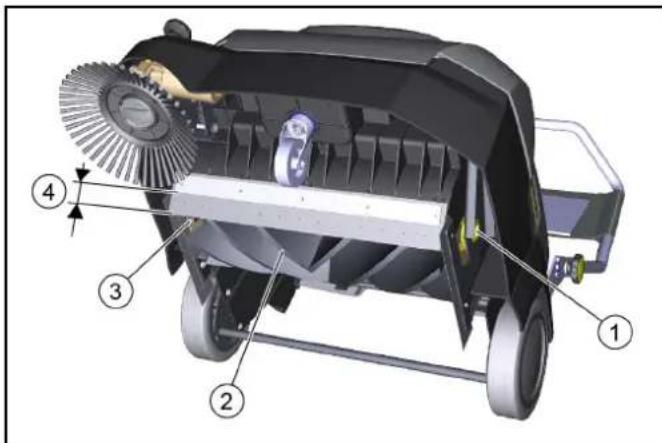

① Guolio jdėklo karkasas
② Šlavimo velenas
③Pavaros kaištis
④ Atstumas tarp sandarinimo juostos ir laikomosios plokštelės – Nustatytoji vertė: 28-30 mm

1. Išimkite akumuliatorių.
2. Pašalinkite nešvarumu talpykla.
3. Prietaisą pakreipkite atgal ir apsaugokite ji nuo nuvirtimo.
4. Nuo cilindro formos šlavimo šepečio nuimkite apvyniotas juostas ir virves.

5. Pašalinkite nešvarumus nuo pavaros kaiščio.

6. Norėdami pakeisti šlavimo veleną palmkite šlavimo veleną už pagrindo korpuso. Paspauskite j kairę ir ištraukite žemyn.

7. Uždėkite naują cilindro formos šlavimo šepetį ant pavaros kaiščio (kairėje). Priešingoje pusėje užfiksuokite guolio įdėklo karkasą cilindro formos šlavimo šepečio strypo angoje.
8. Kai prietaisas pakreiptas, patikrinkite priekinės sandarinimo juostos nustatymą, jei reikia, sureguliuokite.

Sandarinamuju juostu keitimas / jdėjimas

Sandarinamosios juostos Nustatomosios vertės
Šoninės sandarinamosios juostos	Atstumas iki grindų 1–2 mm
Priekinė sandarinamoji juosta	Atstumas tarp sandarinimo juostos ir laikomosios plokšte-lės 28-30 mm
Galinė sandarinamoji juosta nere	guliuojama

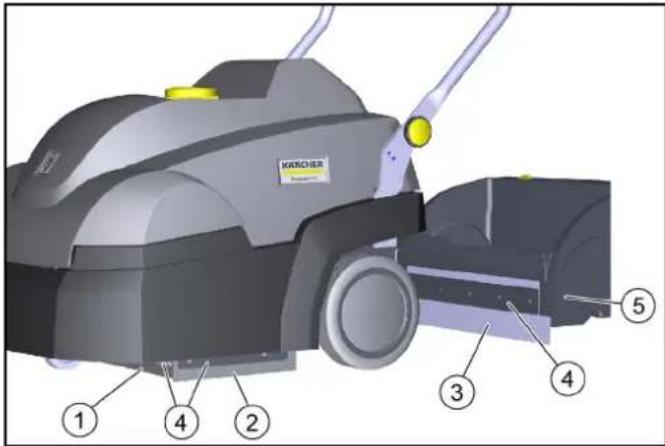

Kirschler 1 2 3 4 4 5

①Priekinė sandarinamoji juosta
②Šoninė sandarinamoji juosta
③ Galinė sandarinimo juosta (nereguliuojama)
④Tvirtinimas
⑤Nešvarumu talpykla

1. Atlaisvinkite sandarinamąsias juostas.

2. Sandarinamają juostą nustatykite stumdydami ją ilgojoje an- goje.

a Vertès pateiktos lentelèje.

1. Sureguliuokite nustatymus, pritvirtinkite sandarinamąsias juostas.

Pagalba trikčių atveju

Pastaba

Visų čia neišvardytų trikčių atveju kreipkitės į klientų aptarnavimo tarnybą!

Cilindro formos šlavimo šepetys / šoninė šluota neveikia arba veikia neteisingai

• ljunkite jj. / išj. jungiklj (I padėtis).
• Ikraukite akumuliatorių.
• Tinkamai užfiksuokite akumuliatorių.
• Elektronika išjungė prietaisą dėl perkrovos (mirksi šviesos diodas). Vėl jungdami atkreipkite dėmesį:
  a Prietaisą išjunkite jj. / išj. jungikliu.
  b Pakelkite cilindro formos šlavimo šepetį, tam sukamają rankeną pakelkite ir iki galo sukite ją aukštyn prieš laikrodžio rodykle.
  c ljunkite prietaiso lj. / išj. jungiklj.
• Patikrinkite, ar šlavimo velene / šoninėse šluotose néra jsuktų juostų.
• Patikrinkite dirža.
  ● Iki galo uždarykite prietaiso gaubtą (gaubto jungiklj).

Šluojant kyla dulkės / nepakankama siurbimo galia

• Ištuštinkite nešvarumu talpykla.
• Patikrinkite / pakeiskite filtro kasetės ir nešvarumų talpyklos tarpines.
• Patikrinkite / išvalykite / pakeiskite dulkių filtrą ir pirminį filtrą.

a Patikrinkite, ar dulkių filtras ir pirminis filtras yra tinkamai jdėti.

b Nuvalykite dulkių filtrą ir pirminį filtrą, jei jie yra lengvai su-tepti.

c Pakeiskite dulkių filtrą ir pirminį filtrą, jeigu jie pažeisti arba labai užteršti.

• Patikrinkite sandarinamuju juostų nusidėvėjimą / sureguliuokite / pakeiskite jas.
• Orpūtė sugedusi, susisiekite su klientų aptarnavimo tarnyba.

Šlavimo rezultatai nepatenkinami

• Tinkamai nustatykite cilindro formos šlavimo šepetį ir šoninius šepečius.
• Cilindro formos šlavimo šepetys ir šoninė šluota pernelyg susidėvėję, pakeiskite juos.
• Patikrinkite sandarinamuju juostų nusidėvėjima, jeigu reikia, sureguliuokite / pakeiskite jas.

Priedai / atsarginès dalys

Toliau pateikta (dalimis) dylančių dalių arba papildomai įsigyjamų priedų apžvalga.

Priedas Aprašymas	Užsakymo	Nr.
Šoninis šepetys	Vidinėms tekstilės dangoms	2.884-355.0
Šlavimo velenas	Vidinėms tekstilės dangoms	2.886-002.0
Dulkių filtras	Plokščiasis klostuotas filtras (PTFE)	6.907-449.0
Pirminis filtras 5.745-280.0
Utilizavimo maišelis	Atliekų šalinimo maišų 10 vnt. rinkinys	2.884-358.0
Spartusis įkroviklis „Battery+Power“ 36/75 DW“	Didelės galios akumuliato-rius, 36 V, 7,5 Ah	2.445-043.0
Įkroviklis „Battery Power+“	Sparčiojo įkrovimo prietai-sas, 36 V *ES	2.445-045.0

Techniniai duomenys

Irenginio galios duomenys

Naudojimo trukmė su visiškai įkrauta ba- minutės terija		i k i
Darbinis plotis	mm	450
Darbo plotas su 1 šonine šluota	mm	625

Teorinis našumas

Našumas (didž.)

m2/h

2500

Baterija

Baterijos tipas		Ličio jonų
Baterijos talpa	Ah	7,5
Baterijos įtampa	V	36

Aplinkos sąlygos

Aplinkos temperatūra	°C	0 bis +40
Oro drègme be kondensacijos	%	0 - 90

Matmenys ir svoriai

Ilgis	mm	980
Plotis	mm	675
Aukštis	mm	1070
Tuščio įrenginio masė (transportavimo masė)	kg	39
Leistinas bendras svoris	kg	54
Platus šlavimo velenas	mm	450

Šlavimo veleno skersmuo	mm	230
Šoninės šluotos skersmuo	mm	250

Nešvarumu talpykla

Nešvarumu talpyklos talpa

I (kg)

20 (15)

Filtras ir siurbimo sistema

Filtrų sistema		Plokščiasis klos-tuotasfiltras
Filtro plotas	m^2	0,95
Dulkių klasė		M

Nustatyta vertè pagal EN 60335-2-72

Plaštakos ir rankos vibracijos vertė	m/s ^2	< 2,5
Garso lygis L_pA	dB(A)	56
Neapibrėžtis K_pA	dB(A)	2
Garso galios lygis L_WA + Neapibrėžtis K_WA	dB(A)	72
Neapibrėžtis K_WA	dB(A)	2

Gamintojas pasilieka teisę atlikti techninius pakeitimus.

ES atitikties deklaracija

Pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jeigu įrenginiui atliekamas su mumis nesuderintas keitimas, ši deklaracija netenka savo galios.

Produktas: Šlavimo ir siurbimo mašina

Tipas: 1.517-300.0 | 1.517-301.0

Atitinkamos ES direktyvos

2006/42/EB (+2009/127/EB)

2014/30/ES

2000/14/EB

2011/65/ES

Taikyti darnieji standartai

EN 60335-1

EN 60335-2-29

EN 60335-2-72

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

6EN 01000-6-2: 2005

EN IEC 63000

Taikoma atitikties įvertinimo procedūra

2000/14/EB: V priedas

Svertinis garso galios lygis dB(A)

Išmatuotas: 70

Garantuojamas: 72

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Vinendenas, Vokietija

Tel.: [phone]

Faks.: [phone]

Vinendenas, 2020 m. gruodžio 1 d.

3Mict
