NAUDOJIMO INSTRUKCIJA SG2000 SCHEPPACH

1. lžanga....73
2. Irenginio aprašymas....73
3. Komplektacija....73
4. Naudojimas pagal paskirtj....74
5. Saugos nurodymai 74
6. Techniniai duomenys....77
7. Prieš pradedant eksploatuoti 78
8. Eksploatacijos pradžia 78
9. Techninė priežiūra....79
10. Laikymas 80
11. Transportavimas....80
12. Utilizavimas ir pakartotinis atgavimas....80
13. Sutrikimų šalinimas 81

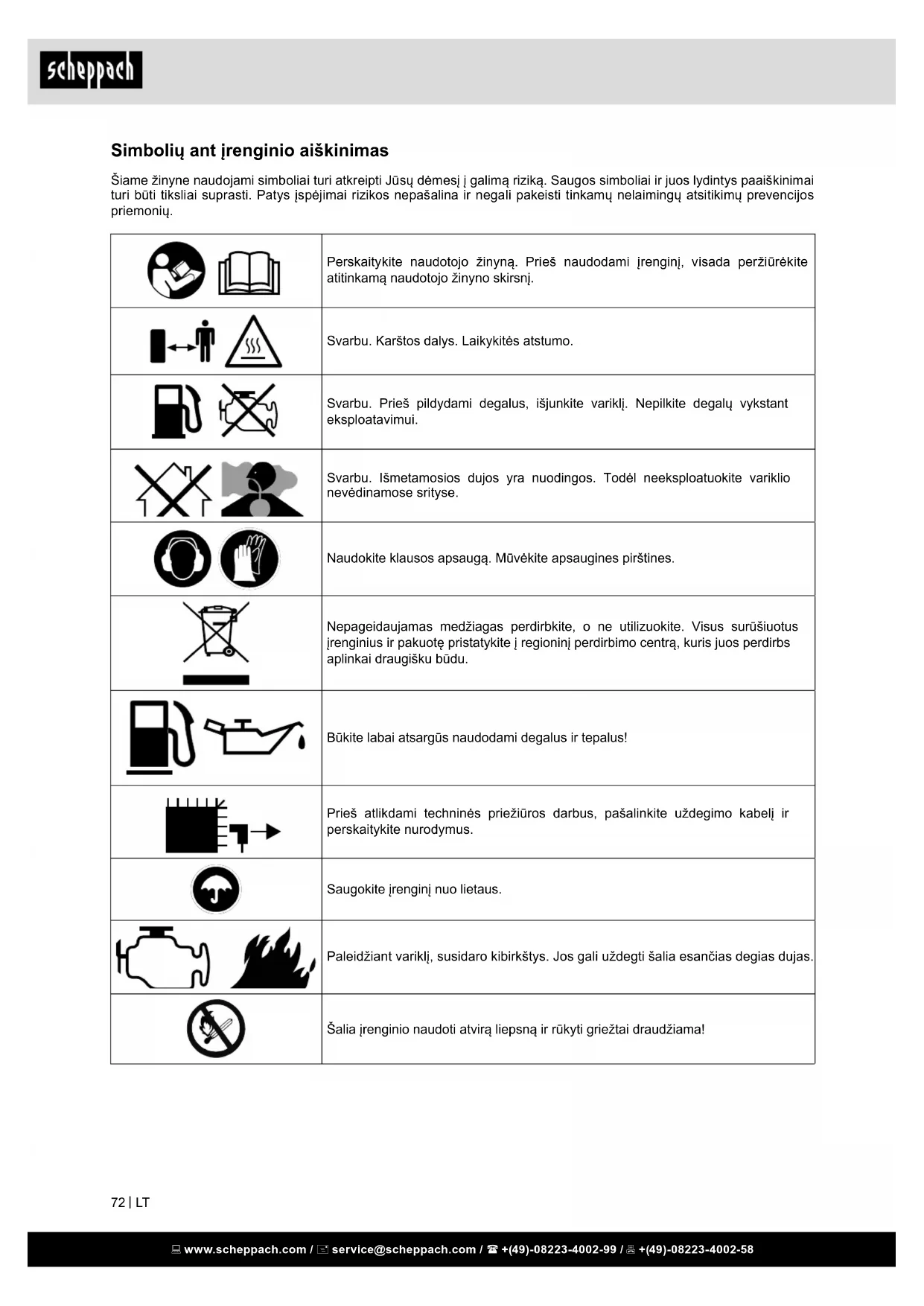

Simbolių ant įrenginio aiškinimas

Šiame žinyne naudojami simboliai turi atkreipti Jūsų dėmesį j galimą riziką. Saugos simboliai ir juos lydintys paaiškinimai turi būti tiksliai suprasti. Patys įspėjimai rizikos nepašalina ir negali pakeisti tinkamų nelaimingų atsitikimų prevencijos priemonių.

	Perskaitykite naudotojo žinyną. Prieš naudodami įrenginį, visada peržiūrėkite atitinkamą naudotojo žinyno skirsnį.
	Svarbu. Karštos dalys. Laikykitės atstumo.
	Svarbu. Prieš pildydami degalus, išjunkite variklj. Nepilkite degalų vykstant eksploatavimui.
	Svarbu. Išmetamosios dujos yra nuodingos. Todėl neeksploatuokite variklio nevėdinamose srityse.
	Naudokite klausos apsaugą. Mūvėkite apsaugines pirštines.
	Nepageidaujamas medžiagas perdirbkite, o ne utilizuokite. Visus surūšiuotus įrenginius ir pakuotę pristatykite į regioninį perdirbimo centra, kuris juos perdirbs aplinkai draugišku būdu.
	Būkite labai atsargūs naudodami degalus ir tepalus!
	Prieš atlikdami techninės priežiūros darbus, pašalinkite uždegimo kabelį ir perskaitykite nurodymus.
	Saugokite įrenginį nuo lietaus.
	Paleidžiant variklj, susidaro kibirkštys. Jos gali uždegti šalia esančias degias dujas.
	Šalia įrenginio naudoti atvirą liepsną ir rūkyti griežtai draudžiama!

1. lžanga

Gamintojas:

scheppach

mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju jrenginiu.

Nurodymas

Pagal galiojanti Atsakomybės už gamini įstatymą šio jrenginio gamintojas neatsako už žalą, kuri atsiranda šiame jrenginyje arba dėl jo:

• netinkamai naudojant,
- nesilaikant naudojimo instrukcijos,
- remontuojant tretiesiems asmenims, neigaliotiems specialistams,
- montuojant ir keičiant neoriginalias atsargines dalis,
- naudojant ne pagal paskirti.

Atkreipkite dėmesį

Prieš montuodami ir pradėdami eksploatuoti perskai-tykite visą naudojimo instrukcijos teksta.

Ši naudojimo instrukcija turi Jums palengvinti susipažinti su Jūsų įrenginiu ir jo naudojimo pagal paskirtį galimybėmis.

Naudojimo instrukcijoje pateikiami nurodymai, kaip su jrenginiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti jrenginio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę.

Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis įrenginio eksploa-tavimui galiojančių taisyklių.

Laikykite naudojimo instrukciją plastikiniame maišelyje, apsaugoję nuo purvo ir drėgmės prie įrenginio.

Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis. Prie įrenginio leidžiama dirbti tik asmenims, instruktuotiems, kaip jį naudoti ir informuotiems apie su tuo susijusius pavojus. Būtina laikytis reikalaujamo amžiaus cenzo.

Be šioje naudojimo instrukcijoje pateiktų saugos nu-rodymų ir specialių Jūsų šalies reikalavimų, būtina laikytis panašios konstrukcijos įrenginių eksploatavimui visuotinai pripažintų technikos taisyklių.

Mes neatsakome už nelaimingus atsitikimus arba pažeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

2. Irenginio aprašymas (1 - 3 pav.)

1. Rankena
2. Bako dangtelis su védinimo anga
3. Benzino čiaupas
4. Reversinis paleidiklis
5. Variklio dangtis
6. Uždegimo žvakės dangtelis
7. Degalu siurblys
8. Jžeminimo jungtis
9. Energijos taupymo jungiklis
10. 230 V \~ kištukinis lizdas (2x)
11. 12 V d.c. Apsauginis atkabiklis
12. 12 V d.c. Jungtis
13. ľspėjamasis alyvos indikatorius
14. Perkrovos indikatorius
15. Darbinis indikatorius
16. „Choke“ svirtis
17. Uždegimo žvakės raktas
18. Adapterio kabelis su 12 V gnybtais
19. Bunkeris
20. Alyvos pildymo rezervuaras

A Oro išleidimo anga „ON“
B Oro išleidimo anga „OFF“
C Degalų tiekimo vamzdynas
D Alyvos pripildymo varžtas
E Oro filtro dangtelis
F Pirminis filtras
G Smulkusis filtras
H Uždegimo žvakė
I Uždegimo kabelis

3. Komplektacija

• SG2000, naudojimo instrukcija, uždegimo žvakės raktas, bunkeris, adapterio kabelis su 12 V gnybtais, alyvos pildymo rezervuaras
• Atidarykite pakuotę ir atsargiai išimkite iš jos jrenginį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
  • Patikrinkite, ar komplekte viskas yra.
• Patikrinkite jrenginj ir priedus, ar transportuojant jie nebuvo pažeisti. Reklamacijų atveju nedelsdami informuokite tiekėją. Vėliau reklamacijos nebus pripažintos.
• Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.
• Prieš naudodami, pagal naudojimo instrukciją susipažinkite su jrenginiu.
• Priedams bei greitai susidėvinčioms ir atsarginėms dalims naudokite tik originalias dalis. Atsarginių da-lių įsigysite iš savo prekybos atstovo.
• Užsakydami nurodykite mūsų gaminių numerius bei įrenginio tipą ir pagaminimo metus.

⚠ Dèmesio!

Irenginys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis!

⚠️ PAVOJUS

Pavojus praryti ir uždusti!

4. Naudojimas pagal paskirtj

Irenginys skirtas naudoti tikslams, kai reikia eksploatuoti prijungus prie 230 V kintamosios įtampos šaltinio.

Būtinai laikykitės saugos nurodymuose pateiktų apribojimų.

Generatoriaus paskirtis – elektrinių įrankių varymas ir elektros srovės tiekimas apšvietimo šaltiniams.

Tinkamumą buitiniams prietaisams patikrinkite pagal atitinkamus gamintojo nurodymus. Iškilus abejonių, kreipkitės i įgaliotą specializuotą atitinkamo prietaiso pardavėją.

Šis srovės agregatas skirtas tik elektriniams prietaisams eksploatuoti, kurių maks. galia yra nurodytos generatoriaus galios ribose. Į didelę paleidimo srove turi atsižvelgti indukciniai vartotojai.

Keitiklis

Naudojant generatorių su keitikliu, elektros srovė generuojama visiškai nauju būdu. Dėl mažos, daugia-polės apvijos viduje sugeneruota kintamosios srovės įtampa per elektroniką iš pradžių paverčiama nuolatine įtampa, tada – kintamaja įtampa su švara sinusine kreive. Dėl šios švarios sinusinės kreivės elektroninius prietaisus galima eksploatuoti jų nepažeidžiant.

Mašiną leidžiama eksploatuoti tik pagal paskirtį. Bet koks kitoks naudojimas laikomas ne pagal paskirtį. Už su tuo susijusią žalą arba patirtus bet kokius sužalojimus atsako naudotojas / operatorius, o ne ga-mintojas.

Atkreipkite dėmesį į tai, kad mūsų įrenginiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiama garantijos, kai prietaisas naudojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

5. Saugos nurodymai

Su Jūsų sauga susijusias vietas mes pažymėjome šiuo ženklu.

Be to, naudojimo instrukcijoje yra kitų svarbių tekto vietų, kurios pažymėtos žodžiu „DĖMESIO!“.

⚠ Dêmesio!

Naudodami jrenginius, būtina laikytis saugos reikalavimų, kad būtų išvengta sužalojimų ir pažeidimų. Todėl atidžiai perskaitykite šią naudojimo instrukciją / saugos nurodymus. Jei jrenginį turite perduoti kitiems asmenims, visada perduokite kartu ir šią naudojimo instrukciją / saugos nurodymus. Mes neatsakome už nelaimingus atsitikimus arba pažeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

⚠️ PAVOJUS

Nesilaikant šio nurodymo, kyla didelis pavojus gyvybei arba pavojus patirti gyvybiškai pavojingų sužalo-jimų.

⚠️ ISPĖJIMAS

Nesilaikant šio nurodymo, kyla pavojus gyvybei arba pavojus sunkiai susižaloti.

ATSARGIAI

Nesilaikant šio nurodymo, kyla pavojus patirti nuo lengvų iki vidutinio sunkumo sužalojimų.

⚠️ NURODYMAS

Nesilaikant šio nurodymo, kyla pavojus pažeisti variklj arba kitus daiktus.

Bendrieji saugos nurodymai

1. Palaikykite savo darbo zonoje tvarką

- Dėl netvarkos darbo zonoje gali įvykti nelaimin-gų atsitikimų.

2. Atsižvelkite i aplinkos poveiki.

• Niekada nedirbkite su jrenginiu uždarose arba blogai védinamose patalpose. Kai variklis veikia, susidaro nuodingų dujų. Šios dujos gali būti bekvapės ir nematomos.
  • Saugokite jrenginj nuo lietaus.
• Nenaudokite jrenginio drėgnoje arba šlapioje aplinkoje.
• Dirbdami stovékite stabiliai ant lygaus pagrindo.
• Dirbdami pasirūpinkite pakankamu apšvietimu.
• Nenaudokite jrenginio ant labai degios augalinės dangos arba ten, kur kyla gaisro arba sprogimo pavojus.

- Esant sausrai, pasiruoškite gesintuvą (gaisro pavojus).

3. Žiūrėkite, kad kiti asmenys laikytųsi atokiau

- Neleiskite kitiems asmenims, ypač vaikams ir jaunuoliams, liestis prie jrenginio. Žiūrėkite, kad jie būty toliau nuo Jūsy darbo zonos.

4. Laikykite nenaudoamus irenginius saugioje vietoje

- Nenaudojamus jrenginius reikétų padėti į saušą, aukščiau esančią arba rakinamą vietą vai-kams nepasiekiamoje vietoje.

5. Neperkraukite jrenginio

- Dirbkite nurodytame galios diapazone.

6. Dirbkite tik su pilna sąmone

- Niekada nedirbkite veikiami alkoholio, narkotinių medžiagų, medikamentų arba kitų medžiagų, kurie gali neigiamai paveikti gebą matyti, vikrumą ir gebėjimą įvertinti.

7. Naudokite jrenginj pagal paskirti

- Nenaudokite jrenginio nenumatytiems tikslams.

Saugos nurodymai, kaip elgtis su degiomis eksploatacinėmis medžiagomis

1. JSPĖJIMAS! Benzinas yra labai degus:
2. Laikykite benziną talpyklose, kurios specialiai suprojektuotos šiam tikslui.
3. Pilkite benziną tik lauke ir tuo metu nerūkykite.
4. Prieš paleisdami variklį, pripilkite benzino. Nieka-da nenuimkite degalų bako gaubtelio ir nepilkite benzino, kai variklis veikia arba yra dar karštas.
5. Jei degalų išliejote, nemėginkite paleisti variklio ir perkelkite mašiną iš srities, kurioje buvo išlieta degalų. Kol neišsisklaidys degalų garai, venkite visų uždegimo šaltinių. Vėl saugiai uždėkite degalų bako ir kanistro gaubtelį.

Degalų pylimas

• Prieš pildami visada išjunkite variklj
  ⚠ Dèmesiol Bako dangtelj visada atidarinėkite atsargiai, kad lėtai galėtų pasišalinti esamas viršslėgis.
• Dirbant su jrenginiu, korpusas stipriai jkaista. Prieš pildami degalus, leiskite jrenginiui visiškai atvěsti.
  ⚠ Dèmesio! Jei jrenginys nepakankamai atvėsęs, pilant degalus, jie galėtų užsidegti ir stipriai nude-ginti.
• Atkreipkite dėmesį i tai, kad į baką nepripiltumėte per daug degalų. Jei išliejote degalų, juos iš karto pašalinkite ir išvalykite jrenginį.
• Visada gerai uždarykite degalų bako uždarymo varžtą, kad dėl eksploatuojant jrenginį susidariusios vibracijos jis neatsilaisvintų.

⚠️ PAVOJUS

Nepilkite i mašiną degalų šalia atviros liepsnos.

Specialios saugos nuostatos naudojant vidaus degimo variklius

⚠️ PAVOJUS

Eksploatuojant ir pilant degalus, vidaus degimo varikliai kelia ypatingą pavojų. Visada perskaitykite įspė-jamuosius nurodymus ir jų laikykitės. Nesilaikant nurodymų, galima sunkiai arba netgi mirtinai susižaloti.

1. Neatlikite jokių generatoriaus modifikacijų.

2. ⚠ Dèmesio!

Pavojus apsinuodyti. Išmetamosios dujos, degalai ir tepimo medžiagos yra labai nuodingos. Išmetamujų dujų negalima įkvėpti.

1. △ Dėmesio! Pavojus nudegti. Nesilieskite prie išmetamuju duju sistemos ir pavaros agregato.
2. Neeksploatuokite jrenginio nevédinamose patalpose arba labai degioje aplinkoje. Jei jrenginj reikia eksploatuoti gerai védinamose patalpose, išmetamąsias dujas per išmetamuju duju žarną reikia nukreipti tiesiai j lauką.

⚠ Dèmesio! Net ir naudojant išmetamųjų dujų žarną gali išeiti nuodingų išmetamųjų dujų. Del gaisro pavojaus išmetamųjų dujų žarnos nenukreipkite į degias medžiagas.

5. △ Sprogimo pavojus!

Niekada neeksploatuokite jrenginio patalpose su labai degiomis medžiagomis.

1. Nekeiskite gamintojo iš anksto nustatyto sūkių skaičiaus. Gali būti pažeistas įrenginys arba pri-jungti prietaisai.
2. Statykite jrenginį ne mažesniu nei 1 m atstumu iki sienu arba prijungtų prietaisų.
3. Statykite jrenginj saugioje ir lygioje vietoje. Sukti ir versti arba keisti stovėjimo vietą eksploatuojant draudžiama.
4. Niekada nelieskite generatoriaus šlapiomis rankomis.
5. Apsisaugokite nuo elektros keliamų pavojų.
6. Naudokite lauke tik tam skirtus ir atitinkamai pažymėtus ilginamuosius kabelius (H07RN).
7. Naudojant ilginamuosius laidus, bendrasis jų ilgis 1,5 mm² neturi viršyti 50 m, 2,5 mm² – 100 m.
8. Remonto ir nustatymo darbus leidžiama atlikti tik igaliotam kvalifikuotam personalui.
9. Nelieskite mechaniškai judinamų arba karštų da- lių. Nenuimkite apsauginių dangčių.
10. Ties tokiais techniniais duomenimis, kaip garso galios lygis (L WA ) ir garso slėgio lygis (L PA ), nurodytos vertės – tai emisijos lygiai ir nėra priverstinai saugūs darbo lygiai. Kadangi tarp emisijos ir imisijos lygių yra sąsaja, jų negalima naudoti, norint patikimai nustatyti galimai reikalingas, papildomas atsargumo priemones.

Esamą darbinės jėgos imisijos lygį veikiantys veiksniai apima darbinės patalpos savybes, kitus triukšmo šaltinius ir t. t., pvz., mašinų ir kitų besiribojančių procesų skaičių bei laikotarpį, kurį operatorių veikai triukšmas. Taip pat gali skirtis skirtingose šalyse leistini imisijos lygiai. Tačiau ši informacija mašinos eksploatuotojui turi suteikti galimybę geriau įvertinti riziką ir pavojus.

1. Nenaudokite elektros aparatų (taip pat ilginamųjų kabelių ir kištukinių jungčių), kurie yra pažeisti.

2. Niekada nekiškite daiktų į vėdinimo plyšius. Tas pats galioja ir, kai įrenginys išjungtas. Nesilaikant nurodymų, galima susižaloti arba gali būti pažeistas įrenginys.

3. Generatorių grupes galima jkrauti tik iki jų vardi- nės galios normaliomis aplinkos sąlygomis. Jei generatorių grupė naudojama sąlygomis, kurios neatitinka bazinių sąlygų pagal ISO 8528-8, ir neigiamai veikiamas variklio arba trifazės srovės generatoriaus aušinimas (pavyzdžiui, eksploatuo- jant užblokuotose srityse), galią reikia sumažinti.

4. Galią reikia sumażinti esant aukštesnei temperatūrai, dideliam aukščiui ir drėgmei, kaip aprašyta toliau.

- Maks. darbinė temperatūra: 40 °C

- Maks. aukštis: 1000 m

- Maks. drègme: 90 %

1. Ant jrenginio neturi būti alyvos, purvo ir kitų nešvarumu.

2. Ísitikinkite, kad slopintuvas ir oro filtras tinkamai veikia. Šios dalys yra kaip apsauga nuo užsidegimo sutrikus uždegimui.

3. Prieš prijungiant elektros laidus, jrenginys turi pasiekti visą savo sūkių skaičių. Prieš išjungdami variklį, atjunkite laidus.

4. Norėdami išvengti sužalojimų dėl elektros smū-gio, įsitikinkite, kad, esant prijungtiems elektros laidams, degalų bakas nevisiškai ištuštintas.

5. Apkrova neturi viršyti generatoriaus specifikacijų lentelėje nurodytos galios. Dėl perkrovos įrenginys gali būti pažeistas arba gali sutrumpėti jo eksploatavimo trukmė.

6. Nejunkite jrenginio i buitinius kištukinius lizdus. Jrenginio negalima jungti prie kitų srovės šaltinių, pavyzdžiui, elektros tiekimo jmonės srovės tinklo. Ypatingais atvejais, kai su esama elektros jranga pageidaujama parengties jungties, ją leidžiama prijungti tik kvalifikuotam elektrikui, kuris turi atsižvelgti i skirtumus tarp jrangos eksploatavimo naudojant viešają elektros srovės tiekimo tinklą ir jrenginio eksploatavimo.

7. Išjunkite variklj:

- visada, kai pasišalinate nuo mašinos,

- prieš pildami degalus.

1. Kai mašina neeksploatuojama, visada uždarykite degalų čiaupą.

2. Niekada nenaudokite „Choke“ svirties, norėdami sustabdyti variklj.

Įspėjimas! Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicinius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavojų, prieš naudojant elektrinį įtaisą, asmenims su medicininiais implantais rekomenduo-jame pasikonsultuoti su savo gydytoju arba medicinių implantų gamintoju.

Saugos nurodymai dėl serviso / techninės priežiūros

1. Techninei priežiūrai ir priedams naudokite tik originalias dalis.
2. Pakeiskite sugedusius slopintuvus.
3. Prieš naudodami visada atlikite apžiūrimają kontrolę, ar įrenginys nesusidėvėjęs ir nepažeistas. Susidėvėjusius arba pažeistus elementus ir varžtus pakeiskite. Priveržkite visas veržles, kaiščius ir varžtus, kad užtikrintumėte, jog įranga būtų saugios darbinės būsenos.
4. Būtina atlikti reguliarias patikras, ar nėra nuotėkio vietų arba sudilimo požymių degalų tiekimo sistemoje, pavyzdžiui, dėl akytų vamzdžių, atsilaisvinusių arba trūkstamų gnybtų ir bako arba bako dangtelio pažeidimų. Prieš naudojant reikia pašalinti visus defektus.
5. Prieš tikrinant ar nustatant jrenginj arba variklj, reikia pašalinti uždegimo žvakę arba uždegimo kabelj, kad būtų išvengta netikėto paleidimo.

⚠ SPĖJIMAS!

Netinkama techninė priežiūra arba neatsižvelgimas į problemą arba jos nepašalinimas eksploatavimo metu gali būti pavojaus šaltinis. Eksploatuokite tik reguliariai ir tinkamai techniškai prižiūrimas mašinas. Tik taip galėsite būti tikri, kad savo įrenginį eksploatuojate saugiai, ekonomiškai ir be sutrikimų.

Veikiant mašinai, neatlikite valymo, techninės priežiūros, nustatymo arba remonto darbo. Judančios dalys gali sunkiai sužaloti.

Norėdami išvalyti mašinos dalis, nenaudokite benzi- no arba kitų degių tirpiklių.

⚠️ IŠPĖJIMAS! Degalų ir tirpiklių garai gali sprogti.

Atlikę remonto ir techninės priežiūros darbus, vėl su- montuokite ant įrenginio apsauginius ir saugos įtai- sus.

Atkreipkite dėmesį į tai, kad įrenginys būtų darbui saugios būklės, ypač patikrinkite degalų tiekimo sistemos sandarumą.

Iš variklio aušinimo briaunų visada išvalykite nešvarumus.

Pavojai ir apsaugos priemonės

Neatsižvelgimas i ergonomijos principus

Aplaidus asmeninių apsauginių priemonių nau- dojimas

Dél aplaidaus asmeninių apsauginių priemonių naudojimo arba jų nenaudojimo, galima sunkiai susižaloti.

- Naudokite nurodytas apsaugines priemones.

Žmogaus elgsena, netinkama elgsena

- Atlikdami bet kokius darbus, visada būkite visiškai susikoncentrave.

⚠ Liekamasis pavojus - jo niekada negalima atmesti.

Elektros keliami liekamieji pavojai Kontaktas su elektra

Prisilietus prie uždegimo žvakės kištuko, veikiant varikliui, gali jvykti elektros smūgis.

- Veikiant varikliui, niekada nelieskite žvakės kištuko arba uždegimo žvakės.

Šilumos keliami liekamieji pavojai Nudegimai, nušalimai

Prisilietus prie išmetimo vamzdžio / korpuso, galima nudegti.

- Leiskite varikliui atvesti.

Pavojus dėl triukšmo Klausos sutrikdymas

Ilgesnji laiką dirbant su jrenginiu be apsaugų, gali būti sutrikdyta klausa.

- Naudokite klausos apsaugą.

Pavojus dėl ruošinių ir kitų medžiagų Sąlytis, įkvėpimas

Mašinos išmetamosios dujos, gali sutrikdyti sveikatą.

- Naudokite variklinj jrenginj tik lauke.

Gaisras, sprogimas

△ degalai gali užsidegti.

- Dirbant ir pilant degalus, rūkyti ir naudoti atvirą ugnį draudžiama.

Elgsena avariniu atveju

Įvykus nelaimingam atsitikimui, imkitės reikalingų atitinkamų pirmosios pagalbos priemonių ir kuo skubiau iškvieskite kvalifikuotą gydytoja.

Kai prašote pagalbos, nurodykite šiuos duomenis:

1. Kur tai jvyko
2. Kas jvyko
3. Kiek sužeistuju
4. Kokia sužeidimo rūšis
5. Kas praneša

6. Techniniai duomenys

Generatorius Skaitmeninis keitiklis

Apsaugos laipsnis IP23M
Nuolatinė galia P_vard . (S1) (230 V)	1600 W
Maks. galia P_maks . (S2 2 min.) (230 V)	2000 W
Vardinė įtampa U_vard	2 x 230 V~
Vardinė srovė I_vard	7 A (230 V)
Dažnis F_vard	50 Hz
Pavaros variklio konstrukcija	4-taktis cilindras, aušinamas oru
Litražas 105,6 cm	^3
Maks. galia (variklis) 2,1 kW / 2,86 PS
Degalai Be švino (E5)
Bako talpa 3,2 l
Variklinės alyvos tipas 10W30 / 15W40
Aliejaus kiekis (apytiksliai) 350 ml
Sąnaudos esant pilnutinei apkrovai	1,07 l/h
Svoris 20,4 kg
Galios koeficientas cos φ 1
Galios klasė	G1
Maks. temperatūra	40 °C
Maks. pastatymo aukštis	1000 m
Uždegimo žvakė	A7RTC

Pasiliekame teisę atlikti techninius pakeitimus!

Darbo režimas S1 (ilgalaikės apkrovos režimas)

Mašiną galima eksploatuoti ilgalaikės apkrovos režimu su nurodyta galia.

Darbo režimas S2 (trumpalaikės apkrovos režimas)

Mašiną galima trumpai eksploatuoti maksimalia galia. Po to mašina turi tam tikrą laiką neveikti, kad neleistinai nejkaistų.

Triukšmo duomenys, išmatuoti pagal tam tikrus standartus:

Garso slègis L_pA = 75 dB(A)

Garso galia L_wA = 95 dB(A)

Matavimo neapibréžtis K_pA = 3,0 dB

Naudokite klausos apsauga.

Dėl triukšmo galima prarasti klausą.

7. Prieš pradedant eksploatuoti

⚠ DÈMESIO!

Prieš paleisdami variklj, patikrinkite:

• patikrinkite degalų lygį, jei reikia, jį papildykite: - bakas turėtų būti pripildytas bent iki pusės.
• Pasirūpinkite pakankamu įrenginio vėdinimu.
• Isitikinkite, kad uždegimo kabelis pritvirtintas prie uždegimo žvakės.
• Nuo generatoriaus atjunkite galimai prijungta elektrini prietaisą.
• patikrinkite oro filtro būklę.
• patikrinkite degalų tiekimo vamzdynų būklę.
• patikrinkite išorines varžtines jungtis, ar jos tvirtai priveržtos

Dèmesio! Prieš pirmą kartą naudodami, pripildykite alyvos.

Prieš kiekvieną naudojimą išjungę variklj ir ant lygaus paviršiaus patikrinkite alyvos lygį. Naudokite keturtaktę arba lygiavertę aukščiausios kokybės dideliam slėgiui numatytą alyvą.

SAE 10W-30 rekomenduojama bendram naudojimui bet kokioje temperatūroje.

Alyvos lygio tikrinimas, 9 pav.

Nuimkite variklio dangtj (6–7 pav.).

Nuimkite užsukamą alyvos pripildymo angos dangtelį (D) ir švariai nuvalykite matavimo strypą.

Patikrinkite alyvos lygi, jstumdami i pildymo atvamzdji panardinamą strypą, tuo metu neužsukdami dangtelio.

Jei alyvos lygis būtų per mažas, pripildykite rekomenduojamos alyvos iki apatinio alyvos pripildymo atvamzdžio krašto.

Degalų pripildymas

• Norėdami pripilti i jrenginį degalų, atidarykite bako dangtelį (2), jį pasukdami prieš laikrodžio rodyklę.
• Pripildykite degalu i atsargu baką.
• Uždarykite baką, sukdami bako dangtelį (2) pagal laikrodžio rodyklę.

Rekomenduojami degalai

Šiam varikliui reikia naudoti tik bešvinį standartinį benziną, kurio oktaninis skaičius yra 91 arba didesnis.

⚠ Naudokite tik šviežius, švarius degalus.

Vanduo arba nešvarumai benzine pažeidžia degalų tiekimo sistemą.

Bako talpa: 3,2 litro

⚠ Pilkite degalus gerai védinamoje srityje, sustabdę variklj. Jei variklis prieš tai buvo ką tik eksploatuojamas, iš pradžių leiskite jam atvėsti.

Niekada nepilkite degalu, jei benzino garai gali užsidegti arba kibirkščiuoti.

Benzinas yra ypač degus ir sprogus. Naudodami kurą, galite nudegti arba patirti kitų sunkių sužalojimų.

• Išjunkite variklj ir būkite toliau nuo karščio, kibirkščių ir liepsnu.
• Pilkite degalus tik lauke.
• Išlietą benziną nedelsdami surinkite.

8. Eksploatacijos pradžia

8.1 Variklio paleidimas

• Bako dangtelio vėdinimo angą nustatykite į padėtį „ON“ (4 pav., A poz.).
• Benzino čiaupą nustatykite į padėtį „ON“ (5 pav., 3 poz.).

„Šiltoje“ būsenoje

• Paleiskite variklj reversiniu paleidikliu; tam stipriai patraukite rankeną. Atsargiai ir lėtai ranka reversinį paleidiklj gražinkite į pradinę- padėtį. Jei variklis nepasileistų, dar kartą patraukite už rankenos. (5 pav., 4 poz.)

„Šaltoje“ būsenoje

• Prireikus kelis kartus aktyvinkite degalų siurblį, kol matysite, kad degalai pumpuojami vamzdynu.
• „Choke“ svirtj nustatykite j padėtį „RUN“ (6 pav.).
• Paleiskite variklj reversiniu paleidikliu; tam stipriai patraukite rankeną. Atsargiai ir lėtai ranka reversinį paleidiklį gražinkite į pradinę padėtį. Jei variklis nepasileistų, dar kartą patraukite už rankenos. (5 pav.).

Nurodymas

Jei variklis pasileis pirmuoju kartu, norint paleisti reiks kelių bandymų, kol degalai iš bako bus tiekiami vari- kliui.

- Paleidę variklj (mażdaug po 15–30 s), „Choke“ svirtj nustatykite i padėtį „RUN“. (6 pav.)

8.2 Variklio išjungimas

• Prieš jį išjungdami, palikite generatorių veikti be apkrovos, kad agregatas galėtų „atvėsti“.
• Benzino čiaupą nustatykite i padėtį „OFF“ (5 pav.).

8.3 [spėjamasis alyvos indikatorius (13)

Indikatorius aktyvinamas esant per mažam alyvos lygiui ir išaktyvinamas, kai tik alyvos lygis yra pakankamas.

8.4 Perkrovos indikatorius (14)

Apsauga nuo perkrovos aktyvinama, kai eikvojama per daug galios, ir išsijungia 230 V kištukinius lizdus (10). Išjunkite jrenginį, kaip aprašyta 8.2 skirsnyje.

Atjunkite srovės ėmiklj nuo įrenginio.

Vėl paleiskite įrenginį, kaip aprašyta 8.1 skirsnyje.

8.5 Darbinis indikatorius (15)

Darbinis indikatorius yra aktyvus veikiant varikliui.

8.6 Energijos taupymo jungiklis (9)

Norėdami sumažinti degalų sąnaudas tuščiaja eiga, nustatykite energijos taupymo jungiklį i padėtį „ON“.

8.7. Elektros jrangos sauga

Elektros įvadai ir prijungti įrenginiai turi būti nepriekaištingos būklės.

Niekada nejunkite generatoriaus prie elektros srovės tinklo (kištukinio lizdo).

Laidų ilgis iki vartotojo turi būti kuo trumpesnis.

8.8 |žeminimas (2 pav.)

Statiniam krūviui nukreipti korpusą galima jžeminti. Tam kabelį vienoje pusėje prijunkite prie generatoriaus jžeminimo jungties (8), o kitoje pusėje – prie išorinės masės (pvz., jžeminimo strypo).

8.9 12 V jungtis

Prijungus prie 12 V DC jungties (12) pridedamu kabeliu (18) reikia ikrauti 12 V akumuliatorių.

9. Techninė priežiūra

⚠ JSPĖJIMAS

• Techninės priežiūros darbus atlikite tik išjunge variklj.
• Nutraukite uždegimo žvakės kištuką nuo uždegimo žvakės.

Alyvos keitimas

Tepalą pakeiskite po pirmujų 25 eksploatacijos valandų, vėliau po 50 val. arba kas tris mėnesius.

Variklinę alyvą reikėtų keisti, kai variklis yra darbinės temperatūros.

• Pasiruoškite alyvai keisti tinkamą indą, iš kurio ji neišbėgs.
• Nuimkite variklio dangtį (6–7 pav., 5 poz.).
• Atidarykite alyvos pripildymo angos varžtą (9 pav., D poz.).
• Pavertę generatorių, seną alyvą išleiskite į tinkamą surinkimo indą.
• Komplektacijoje esančiu alyvos pripildymo indu pripilkite variklinės alyvos iki alyvos rodyklės viršutinės žymos.
• Tinkamai utilizuokite seną alyvą. Pristatykite seną alyvą i surinkimo punktą. Daugumoje degalinių, remonto dirbtuvių arba vertingųjų medžiagų surinkimo punktų seną alyvą priima nemokamai.

Oro filtras

Oro filtras yra su 2 oro filtro jdėklais. Dažnai valant oro filtrą, išvengiama karbiuratoriaus veikimo sutrikimų.

Oro filtro valymas ir oro filtro jdėklų keitimas

• Oro filtrą reikėtu valyti kas 30 darbo valandu.
• Nuimkite variklio dangtj (6–7 pav., 5 poz.).
• Nuimkite oro filtro dangtelj (10 pav., E poz.).
• Pašalinkite filtruojančiuosius elementus (11 pav., F+G poz.)
• Išvalykite filtruojančiuosius elementus muiluotu vandeniu, tada juos nuplaukite švariu vandeniu ir, prieš montuodami iš naujo, leiskite jiems gerai iš-džiūti.
• Montuojama atvirkštine eilės tvarka.

⚠ ISPĖJIMAS

Oro filtro jđeklui išvalyti NIEKADA nenaudokite benzino arba valymo tirpiklių su žema pliūpsnio temperatūra. Pasekmė galėtų būti gaisras arba sprogimas.

NURODYMAS

Niekada nepaleiskite variklio su pažeistu oro filtro jdėklu arba be jo. Taip į variklį pateks nešvarumų ir jis gali būti stipriai pažeistas. Tokiu atveju pardavėjai ir gamintojai garantijų neteikia.

Uždegimo žvakės tikrinimas, valymas ir keitimas

Patikrinkite uždegimo žvakę po 10 darbo valandų, ar ji švari. Jei reikia, išvalykite ją varinės vielos šepečiu. Atlikite uždegimo žvakės techninę priežiūrą po kitų 50 darbo valandų.

• Nuimkite uždegimo žvakės dangtelį (12+13 pav.).
• Atjunkite uždegimo kabelj su kištuku. (14 pav., I poz.)
• Atsiradus nešvarumų, ištraukite uždegimo žvakę iš cokolio (H poz.).
• Uždegimo žvakei išmontuoti naudokite veržliaraktį.
• Patikrinkite uždegimo žvakę vizualiai. Galimas nuosėdas pašalinkite vieliniu šepečiu.
• Nuo uždegimo žvakės viršaus pašalinkite atsiradusius spalvos pasikeitimus. Paprastai spalva turėtų būti šviesi.
• Patikrinkite uždegimo žvakės tarpą. Priimtinas tarpo plotis yra 0,6–0,7 mm (15 pav.).
• Atsargiai jmontuokite uždegimo žvakę ranka.
• Jei uždegimo žvakė buvo įstatyta, priveržkite ją uždegimo žvakės raktu.
• Pritvirtinkite uždegimo kabelj su kištuku prie uždegimo žvakės.

NURODYMAS

Atsilaisvinusi uždegimo žvakė gali perkaisti ir pažeisti variklj. Per stipriai priveržus uždegimo žvakę, gali būti pažeistas sriegis cilindro galvutėje.

Aptarnavimo informacija

Reikia atsižvelgti į tai, kad atitinkamos šio produkto detalės priklausomai nuo naudojimo arba natūraliai nusidėvi, arba yra reikalingos kaip darbinė medžiaga. Besidėvinčios detalės*: Uždegimo žvakė

* netiekiamos kartu su prietaisu!

Valymas

• Stenkitės, kad apsauginiai įtaisai, vėdinimo plyšiai ir variklio korpusas būtų kuo švaresni ir nedulkėti. Esant mažam slėgiui, nuvalykite įrenginį švaria šluoste arba išpūskite suslėgtuojų oru.
• Rekomenduojame jrenginj išvalyti iš karto po kiekvieno naudojimo.
• Reguliariai valykite įrenginį drėgna šluoste ir šiek tiek skystojo muilo. Nenaudokite valymo priemonių ir tirpiklių. Jie gali pažeisti plastikines įrenginio dalis. Atkreipkite dėmesį į tai, kad į įrenginio vidų nepatektų vandens.

10. Laikymas

1. Atlikite bendruosius techninės priežiūros darbus, kurie aprašyti šios naudojimo instrukcijos skirsnyje „Techninė priežiūra“.
2. Išleiskite iš bako kurą (tam naudokite standartinį plastikinį benzino siurblį iš statybinių medžiagų parduotuvės).
3. Išleidę kura, paleiskite mašiną.
4. Palikite mašiną toliau veikti tuščiaja eiga, kol ji sustos. Taip iš karbiuratoriaus bus pašalintas likęs kuras.
5. Palikite mašiną atvėsti (maždaug 5 minutes).
6. Pašalinkite uždegimo žvakę.
7. Pripildykite i degimo kamerą arbatinį šaukštelį 2 taktų variklinės alyvos. Atsargiai kelis kartus ištraukite paleidiklio virvutę, kad vidines konstrukcines dalis suteptumėte alyva.
8. Vél jstatykite uždegimo žvakę.
9. Išvalykite mašinos išorinį korpusą.
10. Laikykite mašiną šaltoje, sausoje vietoje toliau nuo uždegimo šaltinių ir degių medžiagų.

Eksploatacijos atnaujinimas

1. Pašalinkite uždegimo žvakę.
2. Kelis kartus ištraukite paleidiklio virvutę, kad iš degimo kameros išvalytumėte alyvos likučius.
3. Išvalykite uždegimo žvakės kontaktus arba įstatykite naują uždegimo žvakę.
4. Pripildykite baką.

11. Transportavimas

⚠️ ISPĖJIMAS

Prieš transportuodami arba pastatydami vidinėse patalpose, leiskite mašinos varikliui atvėsti, kad išvengtumėte nudegimų ir gaisro pavjoaus.

Jei jrenginj norite transportuoti, prieš tai ištuštinkite benzino baką. Šepečiu arba rankine šluotele nuvalykite nuo jrenginio didesnius nešvarumus.

12. Utilizavimas ir pakartotinis atgavimas

Siekiant išvengti transportavimo pažeisimų, įrenginys yra pakuotėje. Ši pakuotė yra žaliava, taigi, ją galima naudoti pakartotinai arba gražinti į medžiagų cirkulia- cijos ciklą.

Irenginys ir jo priedai sudaryti iš įvairių medžiagų, pvz., metalo ir plastikų. Pristatykite sugedusias konstrukcines dalis į specialių atliekų utilizavimo punktą.

Teiraukitės specializuotoje parduotuvėje arba bendrijos administracijos skyriuje!

Nemeskite senų prietaisų į buitines atliekas!

Šis simbolis rodo, kad pagal Direktyvą dėl elektros ir elektroninės įrangos atliekų (2012/19/ES) ir nacionalinius įstatymus šio ga-minio negalima mesti į buitines atliekas. Šį ga-minį reikia atiduoti į tam numatytą surinkimo punktą. Tai galima, pvz., atlikti perkant atiduodant panašų gaminį arba pristatant į įgaliotą surinkimo vietą, ku-rioje paruošiami seni elektriniai ir elektroniniai prietaisai. Netinkamai elgiantis su senais prietaisais, dėl potencialiai pavojingų medžiagų, kurių dažnai būna senuose elektriniuose ir elektroniniuose prietaisuose, galimas neigiamas poveikis aplinkai ir žmonių sveikatai. Be to, tinkamai utilizuodami šį gaminį, prisidėsite prie efektyvaus natūralių išteklių panaudo-jimo. Informacijos apie senų prietaisų surinkimo punktus Jums suteiks miesto savivaldybėje, viešojo-je utilizavimo įmonėje, įgaliotame senų elektrinių ir elektroninių prietaisų utilizavimo punkte arba Jūsų atliekas išvežančioje bendrovėje.

13. Sutrikimų šalinimas

Sutrikimas Galima priežastis Ka daryti?
Variklis nepasileidžia Suodina uždegimo žvakėNéra degalų	Išvalykite žvakę, arba pakeisti.Tarpelį tarp elektrodų 0,6 mmUžpildyti kuro
Generatoriuje nėra įtampos arba ji per žema	Sugedęs regulatorius arba kondensatoriusNešvarus oro filtras	Pasitarkite pardavėjąIšvalykite arba pakeiskite filtrą

Dėl akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo įrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negallojanti. Savo įrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis,

sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsu gautas iš kito tiekėjo. Nauļų dalių montavimo kaštaļ yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažinimas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.

гаранция BG
