HASZNÁLATI ÚTMUTATÓ SG2000 SCHEPPACH

Inverterrel Irányított Generátor Eredeti használati utasítás

Tartalomjegyzék: Oldal:

1. Bevezetés ............................................................................................. 105

2. A készülék leírása ................................................................................ 105

3. Szállított elemek ................................................................................... 105

4. Rendeltetésszerűi használat ................................................................ 106

12. Megsemmisítés és újrahasznosítás ..................................................... 113

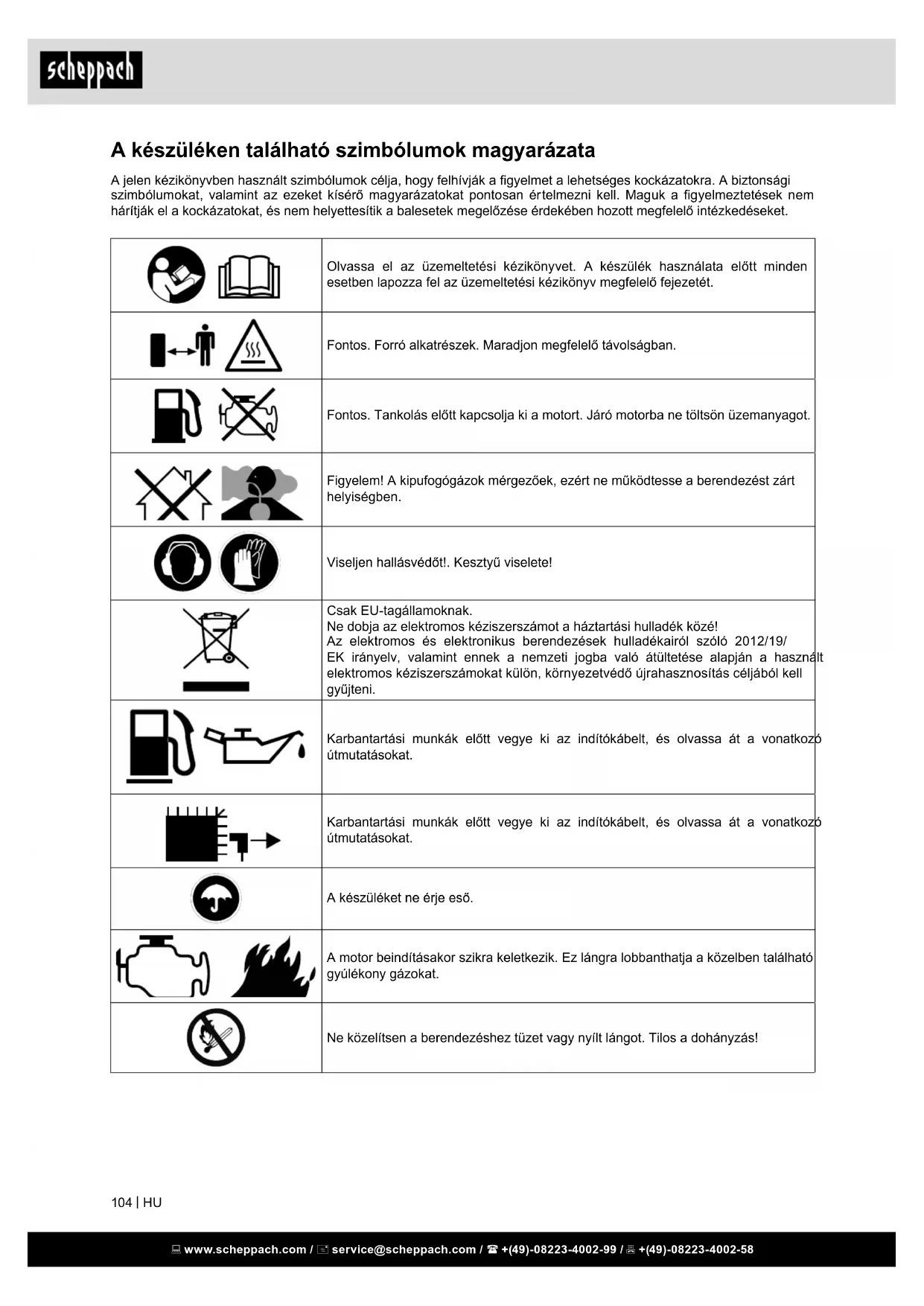

A készüléken található szimbólumok magyarázata A jelen kézikönyvben használt szimbólumok célja, hogy felhívják a gyelmet a lehetséges kockázatokra. A biztonsági szimbólumokat, valamint az ezeket kísérő magyarázatokat pontosan értelmezni kell. Maguk a gyelmeztetések nem hárítják el a kockázatokat, és nem helyettesítik a balesetek megelőzése érdekében hozott megfelelő intézkedéseket. Olvassa el az üzemeltetési kézikönyvet. A készülék használata előtt minden esetben lapozza fel az üzemeltetési kézikönyv megfelelő fejezetét. Fontos. Forró alkatrészek. Maradjon megfelelő távolságban. Fontos. Tankolás előtt kapcsolja ki a motort. Járó motorba ne töltsön üzemanyagot. Figyelem! A kipufogógázok mérgezőek, ezért ne működtesse a berendezést zárt helyiségben. Viseljen hallásvédőt!. Kesztyű viselete! Csak EU-tagállamoknak. Ne dobja az elektromos kéziszerszámot a háztartási hulladék közé! Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/ EK irányelv, valamint ennek a nemzeti jogba való átültetése alapján a használt elektromos kéziszerszámokat külön, környezetvédő újrahasznosítás céljából kell gyűjteni. Karbantartási munkák előtt vegye ki az indítókábelt, és olvassa át a vonatkozó útmutatásokat. Karbantartási munkák előtt vegye ki az indítókábelt, és olvassa át a vonatkozó útmutatásokat. A készüléket ne érje eső. A motor beindításakor szikra keletkezik. Ez lángra lobbanthatja a közelben található gyúlékony gázokat. Ne közelítsen a berendezéshez tüzet vagy nyílt lángot. Tilos a dohányzás! www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Nem vállalunk felelősséget az olyan balesetekért vagy károkért, amelyek azért keletkeznek, mert nem vették gyelembe jelen útmutatót és a biztonsági uta- sításokat.

2. A készülék leírása (1 - 3 ábra)

2. Tanksapka szellőzőnyílással

4. Kézi behúzós indító

6. Gyújtógyertya-burkolat

7. Üzemanyag-szivattyú

8. Földelés csatlakozó

9. Energiatakarékossági kapcsoló

10. 2 db. 230 V~ feszültségű aljzat

11. 12 V DC biztonsági indítógomb

12. 12 V DC csatlakozó

13. Olajszintre gyelmeztető visszajelző

14. Túlterhelésre gyelmeztető visszajelző

15. Üzemi visszajelző

17. Gyújtógyertyakulcs

18. Adapterkábel 12 V-os kapcsokkal

20. Olajbetöltő edény

A Légtelenítés „BE” B Légtelenítés „KI” C Üzemanyag-vezeték D Olajbetöltő csavar E Légszűrőfedél F Előszűrő G Finomszűrő H Gyújtógyertya I Indítókábel

3. Szállított elemek

• Adapterkábel 12 V-os kapcsokkal

• Nyissa ki a csomagolást és óvatosan vegye ki a készüléket.

• Távolítsa el a csomagolóanyagot, valamint a cso- magolási / szállítási biztosításokat (ha vannak ilye- nek).

• Ellenőrizze, hogy teljes-e a szállítmány.

• Ellenőrizze a készülék és a kiegészítő alkatrészek szállítás során keletkezett sérüléseit.

• Lehetősége szerint a garancia érvényességének leteltéig őrizze meg a csomagolást.

GYÁRTÓ: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Tisztelt vásárló, Sok örömet és sikert kívánunk Önnek, amikor az új készülékét használja. Kedves Vásárló: A hatályban lévő termékfelelősségi törvény értelmé- ben a berendezés gyártója nem vonható felelősségre a berendezésen vagy vele kapcsolatban keletkező károkért a következő esetekben:

• szakszerűtlen kezelés,

• a használati utasítások be nem tartása,

• harmadik személy által végzett, szakképzetlen ja- vítások,

• nem eredeti alkatrészek beszerelése és cseréje,

• szakszerűtlen használat, Javaslatok: Mielőtt a berendezést összeszerelné, és üzembe he- lyezné olvassa el a használati útmutató teljes szö- vegét. Az üzemelési utasítások célja a készülékkel való is- merkedésének megkönnyítése és a használati lehe- tőségeinek megismertetése. Az üzemelési utasítások fontos megjegyzéseket tar- talmaz a készülék biztonságos, szakszerű és gaz- daságos használatával kapcsolatosan, a veszélyek elkerülésére, a javítási költségek megspórolására, a kiesési idő csökkentésére, és a készülék megbízha- tóságának és élettartamának növelésére. A használati útmutatóba foglalt biztonsági utasítá- sokon kívül mindenképpen be kell tartani a nemzeti érvényben lévő szabályozásokat a készülék üzeme- lésével kapcsolatosan. Az üzemelési utasításokat helyezze egy tiszta, műanyag mappába, hogy megóvja a szennyeződés- től és a nedvességtől, és tárolja a készülék közelé- ben. A munka elkezdése előtt minden gépkezelőnek el kell olvasnia az utasításokat és gondosan be kell tartania őket. Csak olyan személyek használhatják a készüléket, akiket kiképeztek a gép használatáról, és a lehetséges veszélyekről, illetve kockázatokról. Be kell tartani az előírt minimális kort. A jelen üzemelési utasításokba foglalt biztonsági elő- írások és a helyi országos különleges előírások ki- egészítéseként be kell tartani az általánosan elismert műszaki előírásokat a fafeldolgozó szerszámgépek üzemelésekor. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Vegye gyelembe, hogy a berendezés tervezésé- ből adódóan nem alkalmas kereskedelmi, üzleti vagy ipari felhasználásra. A jótállás érvényét vesz- ti, amennyiben a berendezés használata kereske- delmi, üzleti, ipari vagy hasonló körülmények között történik.

5. Biztonsági információk

A jelen kezelési útmutatóban az Ön biztonságá- val kapcsolatos helyeket ez a szimbólum jelöli m Ezen kívül az üzemeltetési utasítás további fontos szövegrészeket is tartalmaz, amelyeket a „FIGYE- LEM!“ szó jelöl. m Figyelem! A készülékek használata során a sérülések és károk elkerülése érdekében be kell tartani néhány óvin- tézkedést. Ezért gyelmesen olvassa el jelen keze- lési utasítást / biztonsági utasításokat. Amennyiben átadja a készüléket más személynek, akkor kérjük, mellékelje kezelési utasítást / biztonsági utasításokat is. Nem vállalunk felelősséget az olyan balesetekért vagy károkért, amelyek azért keletkeznek, mert nem vették gyelembe jelen útmutatót és a biztonsági uta- sításokat. m VESZÉLY Ezen utasítás gyelmen kívül hagyása esetén a leg- komolyabb életveszély, ill. életveszélyes sérülések veszélye áll fenn. m FIGYELMEZTETÉS Ezen utasítás gyelmen kívül hagyása esetén életve- szély, ill. súlyos sérülések veszélye áll fenn. m VIGYÁZAT Ezen utasítás gyelmen kívül hagyása esetén enyhe vagy közepes sérülésveszély áll fenn. m MEGJEGYZÉS Ezen utasítás gyelmen kívül hagyása esetén fennáll a motor vagy más vagyontárgyak károsodásának a veszélye.

• Felhasználás előtt ismerje meg a kezelési útmuta- tó segítségével a készüléket.

• Tartozékként és pótalkatrészként csak eredeti al- katrészeket használjon. Pótalkatrészeket szakke- reskedőjénél vásárolhat.

• A megrendeléseknél adja meg a cikkszámunkat, valamint a készülék típusát és gyártási évét.

m Figyelem! A készülék és a csomagolóanyag nem gyerekjá- ték! A gyerekek ne játsszanak a műanyag zacs- kókkal, fóliákkal és apró alkatrészekkel! m VESZÉLY Fennáll a lenyelés és fulladás veszélye!

4. Rendeltetésszerűi használat

A berendezés 230 V-os váltóárammal működő ké- szülékek tápellátására lett tervezve. Tartsa be a biztonsági előírásokban feltüntetett korlátokat A generátor elektromos szerszámok és világítótestek elektromos táplálására alkalmas. Háztartási készülékekkel történő használat esetén ellenőrizze ezek kompatibilitását a gyártó által bizto- sított útmutatókban. Kétség esetén kérjen tanácsot az adott készülék hivatalos forgalmazójától. Ezt az áramaggregátort kizárólag olyan elektromos készülékek üzemeltetésére tervezték, amelyek max. teljesítménye nem haladja meg a generátor teljesít- ményadatait. Vegye gyelembe az induktív fogyasz- tók nagyobb indítási áramát. Inverter Az inverteres áramgenerátorok teljesen új módon hoznak létre áramot. A létrejött váltakozó áramú fe- szültséget az elektronika egy kis méretű, többpólu- sú belső tekercseléssel először egyenfeszültséggé, majd tiszta szinuszgörbéjű váltakozó feszültséggé alakítja. Ez a tiszta szinuszgörbe lehetővé teszi az elektronikus eszközök károsodás nélküli üzemelteté- sét. A berendezés kizárólag rendeltetésének megfele- lően használható. Bármilyen más használat nem rendeltetésszerű használatnak minősül. Az ilyen használatból származó károkért vagy sérülésekért a felhasználót / kezelőt, nem pedig a gyártót terheli a felelősség. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

5. Ha kifolyik az üzemanyag, akkor ne próbálkozzon

a motor indításával, hanem vigye el a gépet arról a helyről, ahol az üzemanyag kifolyt, és mindad- dig kerülje a gyújtóforrások létrehozását, amíg el nem párolog az üzemanyagpára. Helyezze vissza biztonságosan az üzemanyagtartály és a benzin- tartály sapkáját. Üzemanyag feltöltése

• Feltöltés előtt mindig állítsa le a motort. m Figyelem! A tanksapkát mindig óvatosan nyissa ki, hogy a fennálló túlnyomás lassan szűnjön meg.

• A készülékkel történő munkavégzés során a ház hőmérséklete megemelkedik. A tankolási folyamat előtt hagyja teljesen kihűlni a készüléket. m Figyelem! Amennyiben a készülék nem hűl le megfelelően, akkor tankoláskor az üzemanyag meggyulladhat, és súlyos égési sérüléseket okoz- hat.

• Ügyeljen arra, hogy ne töltsön túl sok üzemanyagot a tartályba. Ha kifolyik az üzemanyag, akkor azon- nal el kell távolítani az üzemanyagot és a készülé- ket meg kell tisztítani.

• Az üzemanyagtartály zárócsavarját mindig jól le kell zárni, hogy megakadályozzuk a készülék üze- melése közben keletkező vibráció miatti meglazu- lást. m VESZÉLY Ne tankolja fel a készüléket nyílt láng közelében. A belső égésű motorok használatára vonatkozó speciális biztonsági rendelkezések m VESZÉLY A robbanómotorok az üzemelés és a tankolás alatt különösen veszélyesek. Olvassa el és mindig tartsa be a gyelmeztetéseket. Ha gyelmen kívül hagyja őket, az súlyos, akár halálos sérülésekhez vezethet.

1. Tilos a generátor módosítása.

2. m Fontos! Mérgezésveszély. A kibocsátott gá-

zok, az üzemanyagok és a kenőanyagok mérge- zőek. Ne lélegezze be a kibocsátott gázokat.

3. m Fontos! Égésveszély. Ne érjen a kipufogó

rendszerhez vagy a meghajtó egységhez.

4. Soha ne működtesse a generátort szellőzéssel

nem rendelkező helyiségekben vagy fokozottan robbanásveszélyes környezetben. Ha a generá- tort jól szellőző helyiségben tervezi használni, a kipufogógázokat vezesse közvetlenül a szabadba egy elvezető csővel. m Fontos! Az elvezető cső ellenére mérgező ki- pufogógáz szabadulhat ki. A fennálló tűzveszély miatt az elvezető csövet soha ne irányítsa köz- vetlenül gyúlékony anyagokra. Általános biztonsági utasítások

1. Tartsa rendben a munkaterületet

• A munkaterületi rendetlenség balesetveszé- lyes.

2. Vegye gyelembe a környezeti hatásokat

• Soha ne dolgozzon a készülékkel zárt vagy rosszul szellőző helyiségben. A járó motor mér- gező gázokat bocsát ki. Ezek a gázok szagtala- nok és színtelenek lehetnek.

• A készüléket ne érje eső.

• Ne használja nedves vagy vizes környezetben a készüléket.

• Egyenetlen terepen ügyeljen a stabil állásra.

• Munkavégzés közben gondoskodjon megfelelő világításról.

• Ne használja a készüléket rendkívül gyúlékony növényzet környezetében, ill. ahol tűz vagy rob- banásveszély áll fenn.

• Szárazság esetén készítsen elő tűzoltó készü- léket (tűzveszély).

3. Minden más személyt tartson távol

• Ne engedjen a készülékhez más személyt. Ez fokozottan vonatkozik a gyermekekre és atal- korúakra, akiket távol kell tartani a munkaterü- lettől.

4. A nem használt készülékeket biztonságosan

• A használaton kívüli készülékeket száraz, ma- gasan fekvő vagy elzárt helyen kell tárolni, ahol nem férnek hozzá gyermekek.

5. Ne terhelje túl a készüléket

• A megadott teljesítménytartományban dolgoz- zon.

6. A következmények teljes tudatában dolgoz-

• Soha ne végezzen munkát alkohol, kábítószer, gyógyszer vagy más olyan anyagok hatása alatt, amelyek negatívan befolyásolhatják a lá- tást, a cselekvőképességet és az ítélőképessé- get.

7. Használja rendeltetésszerűen a készüléket

• Ne használja a készüléket olyan esetekben, amelyek nem minősülnek rendeltetésszerűnek. A gyúlékony üzemi anyagok kezelésére vonatko- zó biztonsági utasítások

1. FIGYELMEZTETÉS! A benzin rendkívül gyúl-

2. A benzint csak kifejezetten erre a célra készített

tartályokban tárolja.

3. Csak a szabadban tankoljon benzint és ne dohá-

4. A motor beindítása előtt tankoljon benzint. Soha

ne távolítsa el az üzemanyagtartály sapkáját és ne töltsön be benzint, amíg a motor még jár vagy forró. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

18. A generátorcsoportok csak a névleges teljesít-

ményükig tölthetők normál környezeti feltételek mellett. Ha a generátorcsoportot olyan feltételek mellett használják, amelyek nem felelnek meg az ISO 8528-8 szerinti referenciafeltételeknek, és a motor vagy a háromfázisú váltakozó áramú gene- rátor hűtése akadályba ütközik (pl. zárt terekben való üzemeltetésnél), akkor csökkenteni kell a tel- jesítményt.

19. Magas hőmérsékletek, nagy magasságok és pá-

ratartalmak esetén csökkentse a teljesítményt a következők szerint. Max. üzemi hőmérséklet: 40 °C Max. magasság: 1000 m Max. páratartalom: 90%

20. Tartsa a készüléket olajtól, kosztól és más szeny-

nyeződésektől mentes állapotban.

21. Gondoskodjon arról, hogy a kipufogódob és a lég-

szűrő szabályszerűen működjön. Ezek az alkatré- szek tűzvédőként szolgálnak hibás gyújtás esetén.

22. Az elektromos vezetékek csatlakoztatása előtt a

készülék érje el a teljes fordulatszámát. Kösse le a vezetékeket, mielőtt kikapcsolja a motort.

23. Az áramütések okozta sérülések elkerülése érde-

kében bizonyosodjon meg arról, hogy az üzem- anyagtartály nem teljesen üres, amikor csatlakoz- tatja az elektromos vezetékeket.

24. A terhelés ne haladja meg a generátor típustáb-

láján feltüntetett teljesítményt. A túlterhelés ká- rosodásokat okozhat, és lerövidítheti a készülék élettartamát

25. Ne csatlakoztassa a készüléket háztartási csat-

lakozóaljzatokba. Ne csatlakoztassa a készüléket más áramforrásokhoz, például a szolgáltató vál- lalat áramhálózatához. Különleges esetekben, amikor készenléti csatlakozást kell létrehozni meglévő elektromos berendezésekkel, bízza a csatlakoztatást szakképzett villanyszerelőre, az illető pedig vegye gyelembe a különbségeket a felszerelések nyilvános áramellátó hálózatról való üzemeltetésekor és a készülék üzemeltetésekor.

26. Állítsa le a motort:

-minden esetben, ha a gépet elhagyja - mielőtt üzemanyagot tankol

27. Ha a gép nem üzemel, mindig zárja el az üzem-

28. A motor leállításához soha ne használja a szíva-

tókart. Figyelmeztetés! Ez az elektromos kéziszerszám működés közben elektromágneses mezőt képez. Ez a mező bizonyos körülmények között befolyásolhatja az aktív és passzív orvosi implantátumok működését. A súlyos és halálos sérülések veszélyének csökken- tése érdekében javasoljuk, hogy az orvosi implantá- tumokkal élő személyek az elektromos kéziszerszám kezelése előtt kérjék ki orvosuk és az implantátum gyártójának véleményét.

5. m Robbanásveszély! Soha ne működtesse a

generátort éghető anyagokat tartalmazó helyi- ségben.

6. A gyártó által előre beállított sebesség módosítá-

sa nem engedélyezett. Ez a művelet a generátor vagy a csatlakoztatott készülék meghibásodását okozhatja.

7. A generátort helyezze legalább 1 méteres távol-

ságra a falaktól és a csatlakoztatott készülékek- től.

8. Helyezze a generátort stabil és vízszintes felü-

letre. Működés közben ne forgassa és ne döntse meg a generátort, illetve ne változtassa meg an- nak pozícióját.

9. Soha ne érjen nedves kézzel a generátorhoz.

10. Védje magát az áramütésektől.

11. Kültéri munkavégzés során kizárólag kinti hasz-

nálatra jóváhagyott, és a megfelelő jelöléssel (H07RN) ellátott hosszabbító kábeleket használ- jon.

12. A használt hosszabbító kábelek maximálisan

megengedett teljes hossza 1,5 mm²-es átmérő esetén 50 m, 2,5 mm²-es átmérő esetén 100 m.

13. A beszerelési, javítási és karbantartási munkála-

tokat kizárólag engedéllyel rendelkező szakem- berek végezhetik.

14. Ne érjen a mechanikusan meghajtott alkatrészek-

hez és a forró alkotóelemekhez. Ne távolítsa el a védőelemeket.

15. A műszaki adatok között szereplő hangteljesít-

) és hangnyomás szint (L

) emisz- sziós értékek, és nem feltétlenül egyeznek meg a munkavégzés helyén mérhető értékekkel. Bár összefüggés van az emissziós és az immissziós szintek között, ezek az értékek nem alkalmasak az esetleges kiegészítő óvintézkedések szük- ségességének biztos meghatározására. A fel- használót / kezelőt ért valódi immissziós szintre hatással lévő tényezők között megemlíthetők a munkavégzés helyének tulajdonságai, az egyéb hangforrások stb. (például a szomszédos gé- pek és műveletek száma, illetve az az időkeret, amelyen belül a felhasználó / kezelő zajnak van kitéve). A megengedett immissziós szint országok szerint eltérő lehet. Mindazonáltal, ezek az infor- mációk lehetővé teszik a felhasználó számára a veszélyek és kockázatok pontosabb felmérését.

16. Ne használjon hibás elektromos üzemi eszközö-

ket (például hosszabbítókábeleket és dugós csat- lakozásokat).

17. Soha semmilyen tárgyat ne helyezzen a szellőző-

nyílásokba. Ez arra az esetre is vonatkozik, ha a készülék ki van kapcsolva. Amennyiben nem tart- ják be ezt a rendelkezést, akkor sérülések fordul- hatnak elő és károsodhat a készülék. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Az egyéni védőeszközök gondatlan használata vagy használatának mellőzése súlyos sérüléseket okoz- hat. - Viselje az előírt védőeszközöket. Emberi magatartás, mulasztás - Minden munkánál folyamatosan maximálisan kon- centráljon. m Fennmaradó veszély - soha nem zárható ki. Villamossági maradék veszélyek Elektromos érintkezés A gyújtógyertyapipa megérintésénél járó motor mel- lett áramütés történhet. - Soha ne érintse meg a gyertyapipát vagy a gyújtó- gyertyát járó motornál. Termikus maradék veszélyek Égések, fagyási sérülések A kipufogó/ház érintése égésekhez vezethet. - Hagyja lehűlni a motoros készüléket. Zaj általi veszély Halláskárosodás A készülékkel végzett hosszabb, védelem nélküli munka halláskárosodást okozhat. - Alapvetően viseljen hallásvédőt. Ipari anyagok és más anyagok miatti veszélyek Érintkezés, belégzés A gép kipufogógázai egészségkárosodást okozhat- nak. - Csak a szabadban használja a motoros készüléket Tűz, robbanás m Az üzemanyag tűzveszélyes anyag. - A munkavégzés és tankolás alatt tilos a dohányzás és nyílt láng használata. Magatartás vészhelyzetben Esetlegesen felmerülő baleset esetén kezdje meg a szükséges elsősegély intézkedéseket, és a lehető leggyorsabban kérjen segítséget szakképzett orvos- tól. Ha segítséget kér, akkor adja meg a következő adatokat:

1. Hol történt az eset

4. Milyen típusú a sérülés

5. Ki teszi a bejelentést!

Szervizeléssel/karbantartással kapcsolatos biz- tonsági utasítások

1. A karbantartáshoz és tartozékként csak eredeti

alkatrészeket használjon

2. Cserélje ki a meghibásodott kipufogódobokat.

3. Használat előtt minden esetben szemrevétele-

zéssel ellenőrizze a gép kopását és sérülése- it. Cserélje ki az elkopott vagy sérült elemeket és csavarokat. Minden anyát, csapot és csavart jól húzzon meg, és így gondoskodjon arról, hogy a felszerelés biztonságos üzemi állapotban legyen.

4. Rendszeresen ellenőrizze a szivárgást és a súr-

lódások nyomait az üzemanyagrendszerben, pél- dául a porózus csöveket, laza vagy hiányzó kap- csokat és a tank vagy a tanksapka sérüléseit. Használat előtt minden meghibásodást szüntes- sen meg.

5. A készülék, ill. a motor ellenőrzése vagy beállítá-

sa előtt ki kell venni a gyújtógyertyát, ill. az indí- tókábelt, hogy elkerüljük a szándékolatlan bein- dulást. m FIGYELMEZTETÉS! Az üzemelés során veszélyforrást jelenthet a szak- szerűtlen karbantartás vagy egy probléma gyelmen kívül hagyása, ill. elhárításának elmaradása. Csak rendszeresen és megfelelően karbantartott gépeket szabad használni. Csak így garantálható a készülék biztonságos, gazdaságos és zavarmentes üzemelte- tése. A gépet nem szabad járó állapotban tisztítani, karbantartani, beállítani vagy javítani. A mozgó alkatrészek súlyos sérüléseket okozhatnak. Ne használjon benzint vagy más gyúlékony oldószert a géprészek tisztításához. m FIGYELMEZTETÉS! Az üzemanyagok és oldó- szerek gőzei felrobbanhatnak. A javítási és karbantartási munkálatok után helyezze vissza a védő- és biztonsági berendezéseket a ké- szülékre. Ügyeljen a készülék üzembiztos állapotára és főként az üzemanyagrendszer tömörségét ellenőrizze. A motor hűtőbordáit mindig tisztítsa meg a szennye- ződéstől. Fennmaradó veszélyek és óvintézkedések Az ergonómiai alapelvek elhanyagolása Egyéni védőeszközök (EVE) gondatlan használa- ta www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

7. Beüzemeltetés előtt

m FIGYELEM! A motor beindítása előtt ellenőrizze:

• az üzemanyagszintet, esetleg tankolja fel - a tartály legalább félig legyen feltöltve

• Gondoskodjon a készülék megfelelő szellőzéséről

• Győződjön meg arról, hogy az indítókábel rögzítve van a gyújtógyertyához

• Válassza le az esetleg csatlakoztatott elektromos készüléket az áramgenerátorról

• a légszűrő állapotát

• az üzemanyag vezetékek állapotát

• a külső csavarkötések szilárdságát Figyelem! Az első használat előtt töltsön be olajat. Minden használat előtt kikapcsolt motornál és sík felületen ellenőrizze az olajszintet. Használjon négyütemű vagy hasonlóan kiváló minőségű HD-ola- jat. Általános használat esetén minden hőmérséklet mel- lett a SAE 10W-30 olajat javasoljuk. Az olajszint ellenőrzése, 9. ábra Vegye le a motorburkolatot (6.-7. ábra) Vegye le az olajbetöltő nyílás zárósapkáját (D), és tö- rölje tisztára a mérőpálcát. Az olajszint ellenőrzéséhez tolja be a mérőpálcát a betöltőcsonkba, a zárósapka becsavarása nélkül. Ha túl alacsony az olajszint, töltsön be az ajánlott olajból a betöltőcsonk alsó pereméig. Üzemanyag feltöltése

• A készülék tankolásához nyissa ki a tanksapkát (2), ehhez fordítsa el az óramutató járásával ellentétes irányba.

• Töltsön üzemanyagot a tartályba

• A tartály zárásához fordítsa el a tanksapkát (2) az óramutató járásával megegyező irányba. Ajánlott üzemanyag Ehhez a motorhoz kizárólag legalább 91-es kísérleti oktánszámú, ólommentes normálbenzin szükséges. m Csak friss, tiszta üzemanyagot használjon. A víz vagy a benzinben lévő szennyeződések károsít- ják az üzemanyagrendszert. A tartály térfogata: 3,2 liter m Jól szellőző területen, leállított motorral tan- koljon. Ha a motor közvetlenül ezelőtt üzemben volt, akkor először hagyja lehűlni. Soha ne tan- koljon épületen belül, ahol a benzingőz lánggal vagy szikrával érintkezhet. A benzin rendkívül tűzveszélyes és robbanékony. Az üzemanyag kezelésénél égéseket vagy egyéb sérüléseket szenvedhet.

Generátor Digital Inverter Védelem típusa IP23M Folyamatos névleges teljesít- mény P nenn (S1) (230 V) 1600 W Maximális teljesítmény P max (S2 2 min) (230 V) 2000 W Névleges feszültség U nenn 2 x 230 V~ Névleges áramerősség I nenn 7 A (230 V) Frekvencia F nenn 50 Hz Hajtómotor modell 4 löket 1 henger léghűtéses Lökettérfogat cm

105,6 cm³ Max. teljesítmény (motor) 2,1 kW / 2,86 LE Üzemanyag Ólommentes (E5) Üzemanyagtartály kapacitása 3,2 l Motorolaj 10W30 / 15W40 Az olaj mennyisége (kb.) 350 ml Fogyasztás teljes terhelésnél (l/h) 1,07 l/h Tömeg 20,4 kg Teljesítménytényező cos φ 1 Teljesítményosztály G1 Maximális hőmérséklet 40

Maximális tengerszint feletti magasság (üNN) 1000 m Gyújtógyertya A7RTC A műszaki előírások módosításának joga fenntartva! S1 működési mód (folyamatos működés) A berendezés folyamatosan üzemelhet a feltüntetett kimenő teljesítménnyel. S2 üzemmód (rövid idejű üzemeltetés) A gép rövid ideig üzemeltethető a maximális teljesít- ménnyel. Utána egy időre le kell állítani a gépet, hogy ne melegedjen túl. Információk a vonatkozó szabványok szerint mért zajkibocsátási értékekhez: Hangnyomás L

= 75 dB(A) Hangteljesítmény L

= 95 dB(A) Mérési bizonytalanság K

= 3,0 dB Viseljen hallásvédőt. A zaj következtében hallásvesztésre kerülhet sor. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

8.6 Energiatakarékossági kapcsoló (9)

Az üresjárati üzemanyag-fogyasztás csökkentésé- hez állítsa „ON” állásba az energiatakarékossági kapcsolót. 8.7. Elektromos biztonság Az elektromos tápvezetékeknek és a csatlakoztatott készülékeknek kifogástalan állapotban kell lennie. Soha ne kösse össze a generátort az elektromos há- lózattal (csatlakozó aljzat). A fogyasztóhoz vezető vezetékek hosszát a lehető legrövidebbre kell kialakítani.

8.8 Földelés (2. ábra)

A sztatikus feltöltődés levezetése érdekében a ház földelhető. Ehhez kössön össze egy kábelt egyik oldalát a generátor földelő csatlakozásával (8) és a másik oldalon egy külső testtel (pl. rúdföldelő).

8.9 12 V-os csatlakozó

A 12 V-os egyenfeszültségű csatlakozón (12) a mel- lékelt kábel (18) segítségével feltölthet egy 12 V-os akkumulátort.

• Csak leállított motornál végezzen karbantartást.

• Húzza le a pipát a gyújtógyertyáról Olajcsere Az első 25 üzemóra után, majd 50 óránként, ill. há- rom havonta cseréljen motorolajat. Üzemmeleg motornál cseréljen olajat.

• Tartson készenlétben egy megfelelő edényt az olajcseréhez, amely nem tud túlcsordulni.

• Vegye le a motorburkolatot (6-7. ábra (5))

• Csavarja ki az olajbetöltő csavart (9. ábra (D))

• Az áramgenerátort megbillentve engedje le a hasz- nált olajat egy megfelelő edénybe

• Töltsön be motorolajat a mellékelt olajbetöltő edénnyel a mérőpálca felső jelöléséig

• A használt olajat megfelelően ártalmatlanítsa. Adja le a használt olajat egy gyűjtőhelyen. A legtöbb benzinkút, javítóműhely és újrahasznosító központ díjmentesen visszaveszi a használt olajat. Légszűrő A légszűrő 2 légszűrőbetéttel rendelkezik. A légszűrő rendszeres tisztításával megelőzheti a porlasztó hi- bás működését. A légszűrő tisztítása és a légszűrőbetétek cseré-

• 30 üzemóránként tisztítsa meg a légszűrőt.

• Vegye le a motorburkolatot (6-7. ábra (5)

• Vegye le a légszűrőfedelet (10. ábra (E))

• Vegye ki a szűrőbetéteket (11. ábra (F+G))

• Kapcsolja ki a motort, hőtől, szikráktól tartsa távol.

• Csak szabadban tankoljon.

• A kilocsolt benzint azonnal törölje fel.

8.1 A motor indítása

• Állítsa „ON” állásba a tanksapka szellőzőnyílását (4. ábra (A))

• Állítsa „ON” állásba a benzincsapot (5. ábra (3)) „Meleg” állapotban

• Indítsa el a motort a kézi behúzós indítóval – ehhez erősen húzza meg a fogantyút. Óvatosan és las- san, kézzel állítsa vissza a kézi behúzós indítót az eredeti helyzetébe. Ha nem indult be a motor, még egyszer húzza meg a fogantyút (5. ábra (4)). „Hideg” állapotban

• Szükség esetén működtesse néhányszor az üzem- anyag-szivattyút, míg azt nem látja, hogy a beren- dezés átszivattyúzza a vezetéken az üzemanyagot.

• Állítsa „RUN” állásba a szívatókart (6. ábra)

• Indítsa el a motort a kézi behúzós indítóval; ehhez erősen húzza meg a fogantyút. Óvatosan és las- san, kézzel állítsa vissza a kézi behúzós indítót az eredeti helyzetébe. Ha nem indult be a motor, még egyszer húzza meg a fogantyút (5. ábra). Megjegyzés: A motor első beindításakor többször kell próbálkozni az indítással, hogy az üzemanyag eljusson a tartály- ból a motorhoz.

• A motor beindítása (kb. 15–30 mp) után állítsa „RUN” állásba a szívatókart (6. ábra).

8.2 A motor leállítása

• A generátor leállítása előtt egy rövid ideig hagyja fo- gyasztók nélkül működni, hogy lehűljön.

• Állítsa „OFF” állásba a benzincsapot (5. ábra)

8.3 Olajszintre gyelmeztető visszajelző (13)

Ez a visszajelző túl alacsony olajszint esetén gyullad ki, és kialszik, amint kellően magas az olajszint.

8.4 Túlterhelésre gyelmeztető visszajelző (14)

A túlterhelés-védelem túl magas teljesítményátvitel esetén aktiválódik, és lekapcsolja a 230 V-os csatla- kozóaljzatokat (10). Kapcsolja ki a készüléket a 8.2. fejezetben leírtak szerint. Válassza le az áramátvevőket a készülékről Helyezze ismét üzembe a készüléket a 8.1. fejezet- ben leírtak szerint.

8.5 Üzemi visszajelző (15)

Az üzemi visszajelző járó motornál világít. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Tisztítsa meg a szűrőbetéteket szappanos vízzel, majd öblítse le tiszta vízzel, és hagyja megszárad- ni, mielőtt visszahelyezné őket.

• Az összeszerelés fordított sorrendben történik m FIGYELMEZTETÉS SOHA ne használjon benzint vagy alacsony lobba- náspontú tisztító oldatot a légszűrő betétjének tisztí- tásához. Ennek tűz vagy robbanás lehet a következ- ménye. MEGJEGYZÉS Soha ne indítsa el a motort sérült vagy eltávolított légszűrő-betéttel. Így szennyeződés kerül a motorba, ami miatt súlyos motorkárok keletkezhetnek. Ebben az esetben a viszonteladó és a gyártó minden garan- ciás szolgáltatást megtagad. A gyújtógyertya ellenőrzése, tisztítása és cseréje 10 üzemóra elteltével ellenőrizze, hogy nem koszo- lódott-e el a gyújtógyertya. Szükség esetén tisztítsa meg vörösréz drótkefével. További 50 üzemóra eltel- tével karban kell tartani a gyújtógyertyát.

• Nyissa fel a gyújtógyerta-burkolatot (12.+13. ábra)

• Húzza le a csatlakozódugóval ellátott indítókábelt (14. ábra (I)).

• Távolítson el minden szennyeződést a gyújtógyer- tya foglalatáról (H).

• A gyújtógyertya kiszereléséhez használjon csavar- kulcsot.

• Szemrevételezéssel ellenőrizze a gyújtógyertyát. Drótkefével távolítsa el az esetleges lerakódásokat.

• Keressen elszíneződést a gyújtógyertya felső olda- lán. A színének alapesetben világosnak kell lenni.

• Ellenőrizze a gyújtógyertya-hézagot. Az elfogad- ható hézagméret 0,6–0,7 mm (15. ábra)

• Óvatosan helyezze vissza kézzel a gyújtógyertyát.

• Ha behelyezte a gyújtógyertyát, húzza meg a gyer- tyakulccsal.

• Helyezze a csatlakozódugóval ellátott indítókábelt a gyújtógyertyára. MEGJEGYZÉS A laza gyújtógyertya túlmelegedhet és károsíthatja a motort. A gyújtógyertya túl erős meghúzása károsítja a hengerfejben a menetet. Szervíz-információk Figyelembe kell venni, hogy ennél a terméknél a kö- vetkező részek már használat szerinti vagy termé- szetes kopásnak vannak alávetve ill. a következő ré- szekre van mint fogyóeszközökre szükség. Gyorsan kopó részek*: gyújtógyertya

• nincs okvetlenül a szállítás terjedelmében! Tisztítás

• Az összes biztonsági elemet, szellőzőt és a mo- torházat tartsa, amennyire csak lehetséges szeny- nyeződésektől és portól mentesen. Tisztítsa meg a berendezést egy tiszta kendővel, vagy fújja le róla a szennyeződéseket alacsony nyomású sű- rített levegővel.

• Javasoljuk, hogy a berendezést tisztítsa meg köz- vetlenül a használatot követően.

• Tisztítsa meg a berendezést rendszeresen egy nedves kendő és kímélő szappan segítségével. Ne használjon tisztítószereket vagy oldószere- ket, mert ezek megrongálhatják a berendezés műanyag részeit. Ügyeljen, hogy ne kerüljön víz a berendezés belsejébe.

1. A kezelési utasítás Karbantartás fejezetében

megadott valamennyi általános karbantartási munkálatot végezze el.

2. Engedje le az üzemanyagot a tankból (ehhez

használjon barkácsáruházban kapható műanyag benzinszivattyút).

3. Az üzemanyag leengedése után indítsa be a gé-

4. Hagyja járni a gépet üresjáratban, amíg le nem

áll. Így a porlasztóból is távozik a maradék üzem- anyag.

5. Hagyja lehűlni a gépet (kb. 5 perc).

6. Vegye ki a gyújtógyertyát.

7. Adjon egy teáskanálnyi kétütemű motorolajat az

égéstérbe. Húzza meg egymás után több alka- lommal óvatosan az indítókötelet, hogy a belső alkatrészekre kerüljön az olaj.

8. Ismét helyezze be a gyújtógyertyát.

9. Tisztítsa meg a gép külső házát.

10. A gépet hideg és száraz helyen, gyújtóforrásoktól

és éghető anyagoktól távol tárolja. Újbóli üzembe helyezés

1. Vegye ki a gyújtógyertyát.

2. Húzza meg többször a berántózsinórt, hogy az

égéstér megtisztuljon az olajmaradványoktól.

3. Tisztítsa meg a gyújtógyertya érintkezőit vagy he-

lyezzen be új gyújtógyertyát.

4. Töltse fel a tartályt.

m FIGYELMEZTETÉS Mielőtt szállítja, ill. beltérben lehelyezi, hagyja lehűlni a gép motorját, hogy elkerülje az égéseket és kizárja az égésveszélyt. Ha a készüléket szállítani szeretné, előtte ürítse ki a benzintartályt. A készüléket egy kefével vagy egy kézi seprűvel tisztítsa meg a durva szennyeződésektől. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Ne dobja a használt berendezéseket a háztartási hulladékba! Ez a szimbólum arra hívja fel a gyelmet, hogy a terméket az elektromos és elektronikus be- rendezések hulladékairól szóló irányelv (2012/19/EU) és a nemzeti törvények értelmé- ben nem szabad a háztartási hulladékba dobni. Ezt a terméket egy erre alkalmas gyűjtőhelyen kell leadni. Ez történhet például egy hasonló termék vá- sárlásakor történő visszaadással vagy az elektromos és elektronikus berendezések hulladékait újrahasz- nosító hivatalos gyűjtőhelyen történő leadással. A használt berendezések szakszerűtlen kezelése a használt elektromos és elektronikai berendezések- ben gyakran megtalálható potenciálisan veszélyes anyagok miatt negatív hatással lehet a környezetre és az emberek egészségére. Ezen termék szaksze- rű ártalmatlanításával ráadásul a természeti erőfor- rások hatékony használatához is hozzájárul. A hasz- nált berendezések gyűjtőhelyeivel kapcsolatban a városvezetésnél, a helyi közterület-fenntartónál, az elektromos és elektronikus berendezések hivatalos gyűjtőhelyén vagy a hulladékszállító vállalatnál ér- deklődhet.

Hiba Lehetséges ok Megoldás A motor nem indul be A gyújtógyertya beszennyeződött Nincs üzemanyag Tisztítsa meg vagy cserélje ki a gyújtógyertyát elektródatávolság 0,6 mm Töltse fel üzemanyaggal A generátor feszültsége alacsony vagy nincs feszültség Hibás vezérlő vagy kondenzátor A légszűrő beszennyeződött Forduljon a forgalmazóhoz Tisztítsa meg vagy cserélje ki a szűrőt

12. Megsemmisítés és újrahasznosítás

A szállítási károk megakadályozásához a készü- lék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pe- dig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozékai különböző anyagok- ból állnak, mint például fémből és műanyagokból. Vigye a károsult alkatrészeket a különhulladék meg- semmisítési helyhez. Érdeklődjön utánna a szaküz- letben vagy a községi közigazgatásnál! A szállítási csomagolás ártalmatlanítása A készüléket a csomagolás védi a szállítási károk el- len. A csomagolóanyagok kiválasztásában általában fontos szerepet játszik az a szempont, hogy környe- zetkímélők és könnyen ártalmatlaníthatók legyenek, és ezért újrahasznosíthatók. A csomagolás anyag- körforgásba történő visszajuttatása kíméli a nyers- anyagokat és csökkenti a hulladékmennyiséget. A csomagolás részei (például fólia, Styropor®) ve- szélyesek lehetnek a gyermekek számára. Fulladás- veszély áll fenn! A csomagolás részeit gyermekek számára nem elérhető helyen kell tárolni, és ártal- matlanítsa azokat a lehető leggyorsabban. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58
