РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SG2000 SCHEPPACH

Съдържание: Страница:

1. Увод 150
2. Описание на уреда 150
3. Обем на доставката.... 150
4. Употреба по предназначение.... 151
5. Инструкции за безопасност 151
6. Технически данни.... 155
7. Преди пускане в експлоатация 155
8. Пуск в експлоатация.... 156
9. Поддръжка....157
10. Съхранение 158
11. Транспорт.... 158
12. Изхвърляне и рециклиране 158

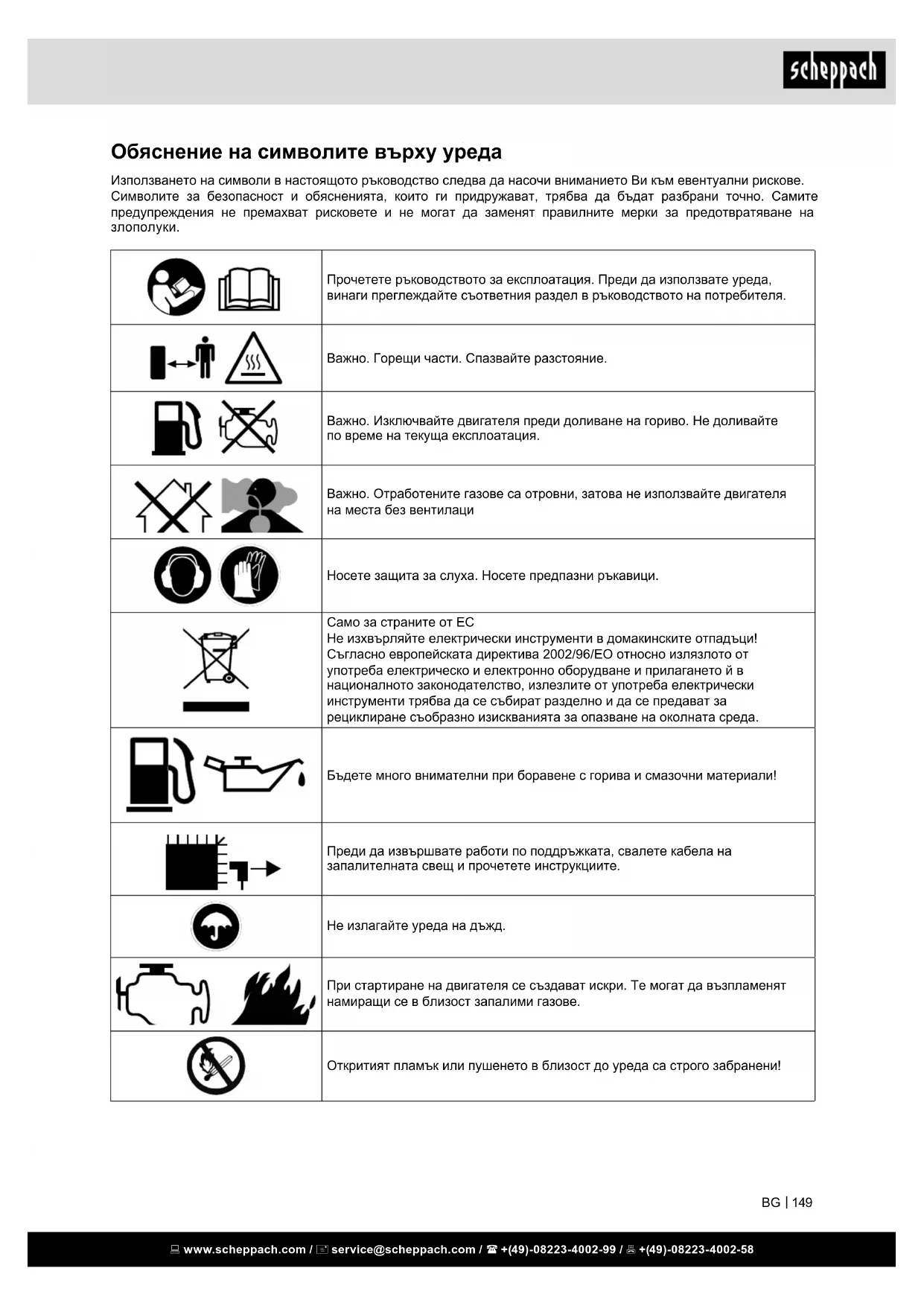

Обяснение на символите върху уреда

Използването на символи в настоящото ръководство следва да насочи вниманието Ви към евентуални рискове. Символите за безопасност и объясненията, които ги придружават, трябва да бъдат разбрани точно. Самите предупреждения не премахват рисковете и не могат да заменят правилните мерки за предотвратяване на злополуки.

	Прочетете ръководството за експлоатация. Преди да използвате уреда, винаги преглеждайте съответния раздел в ръководството на потребителя.
	Важно. Горещи части. Спазвайте разстояние.
	Важно. Изключвайте двигателя преди доливане на гориво. Не доливайте по време на текуща експлоатация.
	Важно. Отработените газове са отровни, затова не използвайте двигателя на места без вентилаци
	Носете защита за слуха. Носете предпазни ръкавици.
	Само за страните от ЕСНе изхвърляйте електрически инструменти в домакинските отпадъци! Съгласно европейската директива 2002/96/ЕО относно излязлото от употреба електрическо и електронно оборудване и прилагането й в националното законодателство, излезлите от употреба електрически инструменти трябва да се събират разделно и да се предават за рециклиране съобразно изискванията за опазване на околната среда.
	Бъдете много внимателни при боравене с горива и смазочни материали!
	Преди да извършвате работи по поддръжката, свалете кабела на запалителната свещ и прочетете инструкциите.
	Не излагайте уреда на дъжд.
	При стартиране на двигателя се създават искри. Те могат да възпламенят намиращи се в близост запалими газове.
	Откритият пламък или пушенето в близост до уреда са строго забранени!

1. Увод

ПРОИЗВОДИТЕЛ:

scheppach

Желаем Ви много приятни моменти и успехи при работата с Вашия нов уред.

УКАЗАНИЕ:

Съгласно действащия закон за продуктовата отговорност, производителят на този уред не носи отговорност за щети, възникнали по или поради този уред, при:

• неправилно боравене,
• неспазване на ръководството за обслужване,
• ремонти от неупълномощени специалисти, явяващи се трети лица,
  • вграждане и подмяна на не оригинални резервни части,
• употреба не по предназначение,г,

Обърнете внимание:

Преди монтажа и пускането в експлоатация про- четете целия текст на ръководството за обслуж- ване.

Целта на това ръководство за обслужване е да Ви улесни при запознаването с Вашия електрически инструмент и използването на неговите възможности за употреба съгласно предписанията.

Ръководството за обслужване съдържа важни указания относно безопасната, правилната и икономичната работа с електрическия инструмент, избягването на опасности, спестяването на разходи за ремонт, намаляването на времената на престой и увеличаването на надеждността и живота на електрическия инструмент.

В допълнение към указанията за безопасност в това ръководство за обслужване, задължително трябва да спазвате отнасящите се до експлоатацията на електрическия инструмент предписания във Вашата страна.

Съхранявайте ръководството за обслужване при електрическия инструмент, защитено от замърсяване и влага в пластмасова торбичка. То трябва да бъде прочетено и внимателно спазвано от всеки оператор преди започване на работа.

С електрическия инструмент могат да работят само лица, които са инструктирани относно употребата на електрическия инструмент и са запознати със свързаните с това опасности. Изискваната минимална възраст трябва да се спазва.

Освен съдържащите се в това ръководство за обслужване указания за безопасност и специалните разпоредби във Вашата страна, при работата с дървообработващи машини трябва да се спазват.

Не поемаме отговорност за злополуки или щети, възникнали поради неспазване на това ръководство или на указанията за безопасност.

1. Дръжка за носене
2. Капак на резервоара с вентилация
3. Бензинов кран
4. Реверсивен стартер
5. Капак на двигателя
6. Капак на запалителната свещ
7. Горивна помпа
8. Заземяващ извод
9. Превключвател за пестене на енергия
10. 230 V \~ контакти (2x)
11. 12 V DC Предпазителен разединител
12. 12 V DC Извод
13. Предупредителна индикация за маслото
14. Индикация за претоварване
15. Индикация за работното състояние
16. Лост на карбуратора
17. Ключ за запалителната свещ
18. Адаптерен кабел с 12 V клеми
19. Фуния
20. Резервоар за масло

A Обезвъздушаване "ON" ("ВКЛ.")
В Обезвъздушаване "OFF" ("ИЗКЛ.")
С Тръбопровод за гориво
D Резбова пробка за наливане на масло
Е Капак на въздушния филтър
F Предварителен филтър
G Фин филтър
Н Запалителна свещ
I Кабел за запалване

3. Обем на доставката

• SG2000
  • Ръководство за експлоатация
• Ключ за запалителната свещ
  • Адаптерен кабел с 12 V клеми

• Резервоар за масло
  • Фуния

• Отворете опаковката и внимателно извадете уреда.

• Отстранете опаковъчния материал, както и опаковъчните и транспортните осигуровки (ако има такива).

• Проверете дали обемът на доставката е пълен.

• Проверете уреда и принадлежностите за по- вреди от транспортирането. При рекламации доставчикът трябва да бъде уведомен неза- бавно. По-късни рекламации не се признават.

• По възможност запазете опаковката до изтичане на гаранционния срок.
• Преди употреба се запознайте с уреда посредством инструкциите за обслужване.
• За принадлежности, както за и износващи се и резервни части, използвайте само оригинални части. Резервни части можете да си набавите от Вашия специализиран доставчик.
• При поръчки посочвайте нашия номер на артикул, както и типа и годината на производство на уреда.

⚠️ ВНИМАНИЕ

Уредът и опаковъчните материали не са играчка за деца! Деца не бива да играят с пластмасови торбички, фолио и малки части!

⚠️ ОПАСНОСТ

Съществува опасност от поглъщане и задушаване!

4. Употреба по предназначение

Уредът се използва в случаите, когато се предвижда работа при 230 V променливо напрежение.

Съблюдавайте задължително ограниченията, посочени в указанията за безопасна работа.

Електрогенераторът е предвиден за задвижване на електрически инструменти и за електрозахран-ване на източници на осветление. При използване на домакински уреди проверете пригодността им съгласно посочените от производителя пара-метри. При съмнения се консултирайте с отори-зиран търговец на съответния уред.

Този електрогенераторен агрегат е предназначен само за работа с електрически уреди, чиято макс. мощност е в рамките на спецификациите на мощността на генератора. Предвид трябва да се вземе по-високия пусков ток на индуктивните консуматори.

Инвертор

При инверторния генератор на ток токът се про- извежда по напълно нов начин. Чрез малка, мно- гополюсна намотка вътре в генератора генери- раното променливо напрежение се преобразува чрез електроника първо в постоянно, а след това в променливо напрежение чрез чиста синусоида.

Благодарение на тази чиста синусоида е въз- можно електронните уреди да бъдат използвани без да бъдат повредени.

Машината може да се използва само съгласно нейното предназначение. Всяка различаваща се от това употреба не е по предназначение. За всякакъв вид произтичащи от това щети или наранявания отговорност носи потребителят/операторът, а не производителят.

Моля обърнете внимание, че нашите уреди не са конструирани с предназначение за търговска, професионална или промишлена употреба. Не поемаме гаранция, ако уредът се използва в търговски, занаятчийски или промишлени предприятия, както и при равносилни дейности.

В настоящите инструкции за обслужване с този знак сме обозначили местата, които засягат Вашата безопасност: △

Освен това ръководството за експлоатация съдържа други важни пасажи, които са обозначени с думата „ВНИМАНИЕ!“.

⚠️ ВНИМАНИЕ!

При използване на уреди трябва да се спазват някои мерки за безопасност, за да се предо- твратят наранявания и възникване на повреди. Прочетете внимателно ръководството за екс- плоатация/ указанията за безопасна работа. Съхранявайте ги добре, за да разполагате с ин- формацията при необходимост. Ако уредът се използва от други лица, трябва да им предадете ръководството за експлоатация/ указанията за безопасна работа. Ние не носим отговорност за злополуки или повреди, възник- нали поради несъблюдаване на ръководството и на указанията за безопасна работа.

⚠️ ОПАСНОСТ

Неспазването на тази инструкция ще доведе до най-голяма опасност за живота или до риск от на-ранявания, застрашаващи живота.

⚠ ПРЕДУПРЕЖДЕНИЕ

Неспазването на тази инструкция може да доведе до смърт, респ. тежки наранявания.

⚠ БЛАГОРАЗУМИЕ

Неспазването на тази инструкция може да доведе до леки до среди наранявания.

⚠️ УКАЗАНИЕ

Неспазването на тази инструкция може да доведе до повреда на двигателя или други материални щети.

Общи указания за безопасност

1. Поддържайте Вашето работно място под- редено

- Безпорядъкът на работното място може да доведе до злополуки.

1. Съблюдавайте влиянията на околната среда

2. Никога не работете с уреда в затворено или слабо вентилирано помещение. По време на работа на двигателя се отделят токсични газове. Тези газове могат да бъдат без мирис и да са невидими.

3. Не излагайте уреда на дъжд.
4. Не използвайте уреда във влажна или мокра среда.
5. Заемете стабилен стоеж, когато работите върху неравен терен.
6. Осигурете достатъчно осветление по време на работа.
7. Не използвайте устройството в леснозапалима растителност или на места, на които съществува опасност от пожар или експлозия.

8. В случай на суша, осигурете пожарогасители (опасност от пожар).

9. Дръжте други лица надалеч

- Не оставяйте други лица, особено деца и юноши, до уреда. Дръжте ги далеч от Вашето работно място.

1. Съхранявайте неизползваните уреди на сигурно място

- Неизползваните уреди трябва да се оставят на сухо, високо или заключено място, извън обсега на деца.

- Работете в посочения диапазон на мощността.

1. Работете в пълно съзнание

- Никога не работете под въдействието на алкохол, наркотици, лекарства или други вещества, които могат да засегнат зрението, сръчността и преценката Ви.

1. Използвайте уреда по предназначение

- Не използвайте уреда за приложения, за които не е предназначен.

Указания за безопасност при боравене със запалими експлоатационни материали

1. ПРЕДУПРЕЖДЕНИЕ!: Бензинът е леснозапалим:

2. Съхранявайте бензина в специално предназначени за целта резервоари.

3. Зареждайте с бензин само на открыто и не пушете.

4. Зареждайте с бензин преди стартиране на двигателя. Никога не сваляйте капачката на резервоара за гориво или зареждайте с бензин, докато двигателят работи или все още е горещ.
5. Ако разлеете гориво, не се опитвайте да стар- тирате двигателя, а изведете машината от зоната на разлятото гориво и избягвайте вся- какви източници на запалване, докато всички горивни пари се изпарят. Поставете надежд- но капачката а резервоара за гориво и тубата.

Зареждане с гориво

• Винаги изключвайте двигателя преди да зареждате с гориво. △ Внимание! Винаги отваряйте внимателно капачката на резервоара, така че съществуващото свръхналягане да може бавно да се понижи.
• По време на работа корпусът на уреда се нагорещява много. Преди зареждане с гориво винаги оставяйте уреда да се охлади.

⚠️ Внимание! Ако уредът не се охлади доста- тъчно, горивото може да се запали по време на зареждането и да причини сериозни изгаряния.

• Уверете се, че резервоарът не е зареден с твърде много гориво. Ако разлеете гориво, незабавно го избършете и почистете уреда.
• Винаги завинтвайте плътно винтовата пробка на резервоара за гориво, за да избегнете отвинтването й от възникващите по време на работа вибрации.

⚠️ ОПАСНОСТ

Не зареждайте машината близо до открити пламъци.

Специални правила за безопасност при из- ползване на двигатели с вътрешно горене

⚠️ ОПАСНОСТ

Двигателите с вътрешно горене представляват особена опасност по време на работа и при за- реждане с гориво. Винаги четете и спазвайте предупредителните указание. Неспазването им може да доведе до смърт или сериозно нараня- ване.

1. Не се допуска извършването на промени по електрогенератора.
2. ⚠️ Опасност от отравяне!

Отработените газове, горивата и смазочните вещества са отровни. Отработените газове не трябва да се вдишват.

3. ⚠️ ВНИМАНИЕ!

Опасност от изгаряне. Не докосвайте инстала цията за отработени газове и задвижващия агрегат.

1. Не използвайте електрогенератора в помещения без вентилация или в лесно възпламенима среда. При използване на електрогенератора в добре проветрени помещения отработените га- зове трябва да се отвеждат директно навън през маркуч. △ ВНИМАНИЕ! Дори и при из- ползване на отводен маркуч могат да се отделят отровни газове. Поради опасност от пожар отводният маркуч никога не трябва да се насочва към горими вещества.

5. ⚠️ ОПАСНОСТ ОТ ЕКСПЛОЗИЯ!

Никога не използвайте електрогенератора в помещения с лесно запалими вещества.

1. Не променяйте настроената от производителя честота на въртене. Електрогенераторът или включените към него уреди могат да се повредят.

2. Поставяйте електрогенератора на разстояние не по-малко от 1 м от стените или от включените към него уреди.

3. Разположете електрогенератора на безопасно и равно място. Забранено е да за- въртате и обръщате електрогенератора, докато работи, както и да променяте разположението му.

4. Никога не хвашайте електрогенератора с мо- кри ръце.

5. Пазете се от злополуки с електрически ток.

6. На открито използвайте само разрешените за целта удължителни кабели със съответното обозначение (H07RN).

7. При използване на удължителни кабели общата им дължина не трябва да надвишава 50 м при 1,5 мм² и 100 м при 2,5 мм².

8. Ремонта и настройките да се изпълняват само от оторизиран специализиран персонал.

9. Не докосвайте части с механично задвижване или горещи части. Не отстранявайте защитните покрития.

10. Стойностите, посочени в техническите данни за ниво на звукова мощност (LWA) и ниво на звуково налягане (LpA), отразяват емисионното ниво и не представляват задължително безопасно работно ниво. Тъй като има връзка между емисионното и ими-сионното ниво, тази зависимост не може категорично да се използва за определяне на евентуалните задължителни и допълнителни предпазни мерки. Към факторите, които оказват влияние върху актуалното имиси-онно ниво в работната среда, се отнасят характеристиките на работното помещение, други източници на шум и др., например броят на машините и други процеси наблизо, както и времето,

през което операторът е изложен на шума. Допустимото ниво на шума варира в зависимости от страната. Въпреки това тази информация дава възможност на оператора на машината да оцени по-добре рисковете и опасностите.

1. Не използвайте повредено електрическо оборудване (включително удължителни кабели и щепселни съединения).

2. Никога не вкарвайте предмети във вентилационните процепи. Това важи и когато уредът е изключен. Неспазването на гореспоменатото може да доведе до нараняване или повреда на уреда.

3. Генераторите трябва да се използват само до тяхната номинална мощност при нормални условия на околната среда. Не е необходимо понижаване на мощността, ако агрегатът се използва при условия, които не отговарят на референтните условия съгласно ISO 8528-8:2016, 7.1, и ако охлаждането на двигателя и генератора е било нарушено, напр. в резултат на работа в зони с ограничен достъп.

4. При по-високи температури, голяма надмор- ска височина и влажност мощността трябва да се понижи така, както е описано по-долу. Макс. работна температура: 40 °C Макс. надморска височина: 1000 m Макс. влажност: 90 %

5. Поддържайте уреда чист от масло, мръсотия и други замърсявания.

6. Уверете се, че шумозаглушителят и въздуш- ният филтър функционират правилно. Тези части служат като забавители на горенето в случай на прекъсване поради повреда на запалителната система.

7. Преди да свържете електрическите кабели, устройството трябва да достигне пълните си обороти. Разкачете проводниците, преди да изключите двигателя.

8. За да избегнете наранявания от електрически удари се уверете, че резервоарът за гориво не е напълно изпразнен при свързване на електрическите проводници.

9. Натоварването не трябва да надвишава мощността, посочена на фирмената табелка на генератора. Претоварването може да причи- ни повреди или да съкрати експлоатационния живот на уреда.

10. Не включвайте уреда в битовите контакти. Уредът не трябва да се свързва към други източници на електозахранване, като например електрическата мрежа на предприятията за комунални услуги. В специални случаи, ако желаете резервно свързване към съществуващо електрическо оборудване, то може да бъде извършено само от квалифициран електротехник, който трябва да вземе пред-

вид разликите при работа на оборудването, използвайки обществената електропреносна мрежа и при експлоатация на уреда.

1. Изключвайте двигателя:

2. всеки път, когато оставяте машината

3. преди зареждане с гориво
4. Винаги затваряйте крана за гориво, когато машината не се използва.
5. Никога не спирайте двигателя с лоста на кар- буратора.

Предупреждение! По време на експлоатация този електрически инструмент създава електромагнитно поле. При определени условия това поле може да наруши функционирането на активни или пасивни медицински импланти. За да се намали опасността от сериозни или смъртоносни наранявания, препоръчваме на лица с медицински импланти да се консултират със своя лекар и с производителя на медицинския имплант, преди електрическият инструмент да бъде използван.

Указания за безопасност при сервизиране/техническо обслужване

1. За поддръжката и принадлежностите трябва да се използват само оригинални части.
2. Сменете дефектния шумозаглушител.
3. Преди употреба винаги проверявайте устройството за износване или повреда. Сменете износените или повредени елементи и винтове. Затегнете всички гайки, болтове и винтове, за да се сигурни, че оборудването е в безопасно работно състояние.
4. Горивната система редовно трябва да се про- верява за течове или следи от износване, като напр. порьозни тръби, разхлабени или липсващи скоби и повреди на резервоара и капака на резервоара. Преди употреба всички дефекти трябва да бъдат отстранени.
5. Преди да проверите или настроите уреда, респ. двигателя, снемете запалителната свещ, респ. канела за запалване, за да избегнете случайно стартиране.

⚠ ПРЕДУПРЕЖДЕНИЕ!

Неправилната поддръжка или пренебрегването, респ. неотстраняването на проблем може да се превърне в източник на опасност по време на работа. Експлоатирайте само редовно и правилно поддържани машини. Само така можете да постигнете управлявате безопасно, икономично и безпроблемно управление на Вашия уред.

Не почиствайте, обслужвайте, настройвайте или ремонтирайте машината, докато работи. Подвижните части могат да причинят сериозни наранявания.

Не използвайте бензин или други запалими раз- творители за почистване на частите на машина- та.

⚠ ПРЕДУПРЕЖДЕНИЕ! Парите от горивата и разтворителите могат да експлодират.

След приключване на ремонта и поддръжката монтирайте отново защитните и предпазните устройства на уреда.

Обърнете внимание на надеждното състояние на уреда, по-специално проверете горивната система за течове.

Винаги почиствайте охлаждащите ребра на двигателя от замърсяванията.

Остатъчни опасности и защитни мерки

Пренебрегване на ергономичните принципи Немарливо използване на личните предпазни средства (ЛПС)

Немарливото използване или неизползването на личните предпазни средства може да доведе до сериозни наранявания.

- Носете препоръчителните предпазни средства.

Човешко поведение, неправилно поведение

- Винаги да бъдете напълно концентрирани при изпълнението на всички задачи.

⚠️ Остатьчна опасност - никога не може да бъде изключена.

Електрически остатъчни опасности Електрически контакт

Докосването на накрайника на запалителната свещ при работещ двигател може да причини електрически удар.

- Никога не докосвайте накрайника на запали- телната свещ или запалителнта свещ при ра- ботещ двигател.

Термични остатъчни опасности Изгаряния, измръзвания

Докосването на ауспуха/корпуса може да причи- ни изгаряния.

- Оставете моторния уред да изстине.

Опасност от шум

Увреждания на слуха

Продължителната незащитена работа с уреда може да доведе до загуба на слуха.

- Винаги носете защита за слуха.

Опасност от заготовки и други материали

Контакт, вдишване

Изгорелите газове от машината могат да причинят увреждане на здравето.

- Използвайте моторния уред само на открито

Пожар, експлозия

⚠️ Горивото е пожароопасно.

- Пушенето и откритият огън са забранени по време на работа и зареждане с гориво.

В случай на злополука трябва да предприемете необходимите мерки за оказане на първа помощ и да поискате възможно най-скоро квалифицирана медицинска помощ.

Ако търсите помощ, посочете следната информация:

1. Къде се е случила злополуката
2. Какво се е случило
3. Колко са ранените
4. Какъв е видът на нараняванията
5. Кой се обажда!

6. Технически данни

Вид на защитата IP23M
Постоянна мощност P_nenn (S1) (230 V)	1600 W
Максимална мощност P_max (S2 2 min) (230 V)	2000 W
Номинално напреже-ние U_nenn	2 x 230 V~
Номинален ток I_nenn	7 A (230 V)
Честота F_nenn	50 Hz
Вид на двигателя	4 такта 1 цилиндър свъздушно охлаждане
Работен обем	105,6 cm ^3
Макс. мощност (дви-гател)	2,1 kW / 2,86 PS
Гориво	Безоловен (E5)
Вместимост на резер-воара л	3,2
Двигателно масло	10W30 / 15W40
Количество масло(ок.)	350 ml
Консумация при пъл-но натоварване	1,07 л/час
Тегло	20,4 кг

Фактор на мощносттаcos φ	1
Клас според мощ-ността	G1
Максимална температура °C	40
Максимална височина на приложение (над морското равнище)	1000 m
Запалителна свещ	A7RTC

Запазва се правото на технически промени!

Работен режим S1 (постоянен режим на работа)

Уредът може да работи продължително време при посочената мощност.

Машината може да работи за кратко време с максимална мощност. След това машината известно време трябва да остане в състояние на покой, за да не се нагрее прекалено много.

Информация за образуването на шум съгласно приложимите стандарти:

Ниво на звукова мощност L_wA = 95 dB(A)

Неопределеност K_pA = 3.0 dB

Носете защита за слуха.

Въздействието на шум може да причини загуба на слуха.

• Проверете нивото на горивото, ако е необходимо, долейте
• резервоарът трябва да е поне наполовина пълен
• Осигурете достатъчна вентилация на уреда
• Уверявайте се, че кабельт за запалване е свързан към запалителната свещ
• Изключете всяко свързано електрическо оборудване от генератора
  • състояние на въздушния филтър
  • състояние на горивопроводите
• проверка на неподвижността на винтовите съединения

Внимание! Преди първата употреба напълнете с масло.

Преди всяка употреба, при изключен двигател и върху равна повърхност, проверявайте нивото на маслото.

Използвайте масло за четиритактови двигатели или висококачествено HD масло.

SAE 10W-30 се препоръчва за обща употреба при всички температури.

Проверка на нивото на маслото, фиг. 9

Свалете капачката на отвора за наливане на масло (D) и избършете маслоизмервателната щека.

Проверете нивото на маслото, вкарвайки масло-измервателната щека в гърловината за наливане на масло, без да завинтвате капачката.

Ако нивото на маслото е твърде ниско, долейте препоръчителното масло до ръба на гърловина-та за наливане на масло.

Зареждане с гориво

• За да заредите уреда с гориво, отворете капачката на резервоара (2), като я завъртите обратно на часовниковата стрелка.
• Налейте гориво в резервоара
• Затворете резервоара, завъртайки капачката на резервоара (2) по посока на часовниковата стрелка.

Препоръчително гориво

За този двигател се препоръчва безоловен обикновен бензин с октаново число на изследване 91 или по-високо.

⚠️ Използвайте само прясно, чисто гориво.

Водата или примесите в бензина повреждат горивната система.

⚠ Зареждайте с гориво в добре вентилира- но помещение при изключен двигател. Ако двигателят е работил непосредствено преди това, първо го оставете да изстине. Никога не зареждайте двигателя в сграда, където бен- зиновите пари могат да достигнат пламъци или искри.

Бензинът е изключително запалим и експло- зивен. При боравенето с горивото може да пострадате от изгаряния или други тежки на- ранявания.

• Изключете двигателя и го дръжте далеч от топлина, искри и пламъци.
• Зареждайте само на открито.
• Избършете веднага разлетия бензин.

8.1 Стартиране на двигателя

• Поставете обезвъздушаването на капачката на резервоара на "ON" ("ВКЛ.") (фиг. 4, поз. А)
• Поставете бензиновия кран в положение "ON" ("ВКЛ.") (фиг. 5, поз. 3)

В „топло“ състояние

• Стартирайте двигателя с реверсивния стартер - за целта дръпнете силно дръжката. Внимателно и бавно върнете реверсивния стартер на ръка в изходно положение. Ако двигателят не се стартира, дръпнете още веднъж дръжката. (фиг. 5, поз. 4)

В „студено“ състояние

• Ако е необходимо, задействайте горивната помпа няколко пъти, докато видите, че горивото се изпомпва през тръбопровода.
• Поставете лоста на карбуратора в положение "RUN" ("РАБОТА") (фиг. 6)
• Стартирайте двигателя с реверсивния стартер; за целта дръпнете силно дръжката. Внимателно и бавно върнете реверсивния стартер на ръка в изходно положение. Ако двигателят не се стартира, дръпнете още веднъж дръжката. (фиг. 5)

Указание:

Когато двигателят се включи за първия път, необходими са няколко задействания на реверсивния стартер, докато горивото бъде прехвърлено от резервоара към двигателя.

8.2 Изключване на двигателя

• Преди да изключите двигателя, го оставете да работи известно време без натоварване, за да може агрегатът да се „охлади".
• Поставете бензиновия кран в положение "OFF" ("ИЗКЛ.") (фиг. 5)

8.3 Предупредителна индикация за маслото (13)

Индикацията се активира, ако нивото на маслото е твърде ниско и се деактивира веднага щом нивото на маслото е достатъчно.

8.4 Индикация за претоварване (14)

Защитата от претоварване се активира, ако консумацията на енергия е прекалено висока и изключва 230 V гнездата (10).

Изключете уреда, както е описано в раздел 8.2

Изключете токоприемника от уреда.

Пуснете уреда обратно в експлоатация, както е описано в раздел 8.1

8.5 Индикация за работното състояние (15)

Индикацията за работното състояние е активна при работещ двигател.

8.6 Превключвател за пестене на енергия (9)

За да намалите разхода на гориво по време на работа на празен ход, поставете превключвателя за пестене на енергия в положение „ON” (“ВКЛ.”).

Електрическите захранващи проводници и свър- заните устройства трябва да са в изправно със- тояние.

Никога не включвайте електрогенератора към електрическата мрежа (контакт).

Дължината на проводниците до консуматора трябва да бъде максимально къса.

8.8 Заземяване (фигура 2)

За отвеждане на статичните заряди е необ-ходимо да заземите корпуса. За целта от едната страна на заземяващата клема (8) на електрогенератора свържете кабел, а от другата страна външна маса.

8.9 12 V извод

От 12V DC извод (12) може да се зарежда с приложения кабел (18) 12V акумулатор.

9. Поддръжка

⚠ ПРЕДУПРЕЖДЕНИЕ

• Извършвайте работи по поддръжката само при изключен двигател.
• Извадете накрайника на запалителната свещ от запалителната свещ.

Смяна на маслото

Сменете маслото на двигателя след първите 25 часа работни часа, след това на всеки 50 часа или на всеки три месеца.

Смяната на маслото трябва да се извърши при загрят двигател.

• За да смените маслото, подгответе подходящ съд за събиране на маслото.
• Снемете капака на двигателя (фиг. 6 - 7, поз. 5)
• Отворете пробката за наливане на масло (фиг. 9, поз. D)
• Източете старото масло в подходящ събирателен съд, наклонявайки генератора за ток.
• Наливайте моторно масло с приложения съд за наливане на масло, докато нивото му достигне горната маркировка на маслоизмервателната щека

- Изхвърляйте отработеното масло съгласно изискванията. Предайте старото масло в събирателен пункт. Повечето бензиностанции, сервиси или центрове за рециклиране вземат обратно отпадъчното масло безплатно.

Въздушен филтър

Въздушният филтър е оборудван с 2 вложки. Честото почистване на въздушния филтър предотвратява повреждане на карбуратора.

Почистване на въздушния филтър и смяна на вложките

• Въздушният филтър трябва да се почиства на всеки 30 работни часа.
  • Снемете капака на двигателя (фиг. 6 - 7, поз. 5)
• Снемете капака на въздушния филтър (фиг. 10, поз. E)
• Снемете филтърния елемент (фиг. 11, поз. F+G)
• Почистете филтърните елементи със сапунена вода, след това ги изплакнете с чиста вода и ги оставете да изсъхне добре, преди да ги монти-рате отново.
• Сглобяването се извършва в обратна последователност.

⚠ ПРЕДУПРЕЖДЕНИЕ

НИКОГА не използвайте бензин или почистващи разтвори с ниска точка на възпламеняване, за почистване на вложките на въздушния филтър. В резултат може да възникне пожар или експлозия.

УКАЗАНИЕ

Никога не оставяйте двигателя да работи без или с повредена вложка на въздушния филтър.

В двигателя може да попадне мръсотия, която да го повреди сериозно. В този случай, продавачите, както и производителите, се дистанцират от всякакви гаранционни услуги.

Проверка, почистване и смяна на запалител- ната свещ

След 10 работни часа проверете запалителната свещ за мръсотия и замърсяване. Ако е необходимо, почистете я с медна четка. Обслужете запалителната свещ след още 50 работни часа.

• Отворете капака на запалителната свещ (фиг. 12+13)
• Издърпайте кабела за запалване от щепсела. (фиг. 14, поз. I)
• Отстранете замърсяванията от цокъла на запалителната свещ (поз. Н).
• Използвайте гаечен ключ, за да демонтирате запалителната свещ.

• Проверете визуално запалителната свещ. Отстранете евентуалните отлагания с телена четка.

• Потърсете обезцветяване в горната част на запалителната свещ. Цветът трябва да е светъл.

• Проверете хлабината на запалителната свещ. 0,6 - 0,7 mm е приемлива хлабина на запалителната свещ (фиг. 15)
• Монтирайте запалителната свещ внимателно на ръка.
• След като поставите запалителната свещ, за- тегнете я здраво с ключ за запалителни свещи.
• Монтирайте кабела за запалване с щепсела на запалителната свещ.

УКАЗАНИЕ

Разхлабената запалителна свещ може да прегрее и да повреди двигателя. А прекаленото затягане на запалителната свещ може да повреди резбите в главата на цилиндъра.

Информация относно обслужването

Необходимо е да се вземе под внимание, че следните части при този продукт подлежат на естествено износване или такова вследствие на употребата им респ. следните части са необходими като консумативи.

Износващи се части*: Запалителна свещ

* Не се включват задължително в доставения комплект!

Почистване

• Почиствайте редовно предпазителите, венти- лационните прорези и корпуса на двигателя от прах и замърсявания. Избършете уреда с чис- та кърпа или го почистете с въздух под ниско налягане.
• Препоръчваме Ви да почиствате уреда не-по-средствено след всяко използване.
• Почиствайте уреда периодично с влажна кърпа и малко мек сапун. Не използвайте почистващи препарати или разтворители, тъй като могат да повредят пластмасовите части на уреда. Внимавайте да не попадне вода вътре в уреда.

10. Съхранение

1. Извършете всички общи работи по поддръжката, описани в раздел "Поддръжка" на ръководството за употреба.
2. Източете горивото от резервоара (за целта използвайте обикновена пластмасова бензинова помпа от магазина).
3. След като източите горивото, стартирайте машината.
4. Оставете машината да работи на празен ход, докато спре. Това почиства карбуратора от останалото гориво.
5. Оставете машината да се охлади (ок. 5 мину- ти)

6. Снемете запалителната свещ.

7. Налейте една чаена лъжичка моторно масло за 2-тактови двигатели в камерата за горене. Внимателно издърпайте кабела на стартера няколко пъти, за да смажете вътрешните компоненти с маслото.

8. Монтирайте отново запалителната свещ.
9. Почистете външния корпус на машината
10. Съхранявайте машината на студено, сухо място, далеч от източници на запалване и запалими вещества.

Повторно пускане в експлоатация

1. Снемете запалителната свещ.
2. Издърпайте въжето на стартера няколко пъти, за да почистите горивната камера от остатъци от масло.
3. Почистете контактите на запалителната свещ или монтирайте нова свещ.
4. Заредете резервоара.

11. Транспорт

⚠ ПРЕДУПРЕЖДЕНИЕ

Преди транспортиране или съхранение на закрито оставете двигателя на машината да се охлади, за да избегнете изгаряния и да предотвратите пожар.

Ако ще транспортирате уреда, предварително изпразнете бензиновия двигател. Почистете уреда с четка или ръчна четка от грубата мръсотия.

12. Изхвърляне и рециклиране

Уредът се намира в опаковка за предпазване от щети при транспортирането. Тази опаковка е суровина и може да се използва повторно или да се върне обратно в цикъла за преработка на суровините.

Уредът и неговите принадлежности се състоят от различни материали, като напр. метал и пластмаси. Предавайте дефектните елементи като специални отпадъци. Попитайте в специализировано предприятие или общинските власти!

Не изхвърляйте старите уреди в битовите отпадъци!

Този символ показва, че този продукт не трябва да се изхвърля с битовите отпадъци съгласно директивата относно отпадъците от електрическото и електронното оборудване (2012/19/EC) и националните закони. Този продукт трябва да се предаде в предвиден за тази цел събирателен пункт. Това може например да се случа чрез връщане при закупуване на подобен продукт или чрез предаване в упълномощен събирателен пункт за рециклиране на отпадъците от електрическо и електронно оборудване.

Неправилното боравене със стари уреди може да има отрицателно въздействие върху околната среда и човешкото здраве поради съдържащите се в отпадъците от електрическо и електронно оборудване опасни вещества. Чрез правилното изхвърляне на този продукт Вие допринасяте за ефективното използване на природните ресурси. Информация за събирателните пунктове за стари уреди можете да получите от Вашата градска администрация, общинските комунални фирми, оторизираните пунктове за събиране на отпадъци от електрическо и електронно оборудване или Вашия сметосъбирач.

13. Отстраняване на неизправности

Неизправност Възможна причина Отстраняване
Двигателят не може дастар-тира.	Запалителната свещ епокрита с нагар.Няма гориво.	Почистете запалителнатасвещ или я сменете.Разстояние между електродите 0,6 mmДолейте гориво
В генератора няма-напре-жение или напрежението енедостатьчно.	Дефектен регулатор или кондензатор Въздушният филтър езамърсен.	Обърнете се къмспециализирания търговец.Почистете филтъра или госменете.

Очевидни недостатьци трябва да бъдат докладвани в рамките на 8 дни от получаването на стоки, в противен случай купувачт губи всякакви претенции за такива дефекти. Предлагаме гаранция на нашите машини с правилното лечение на срока на действие на косвена гаранция от датата на доставка по такъв начин, че ние замени всяка част в рамките на това време открива в един ред в материала или изработката трябва да бъде безполезно,

безплатно. За части, които ние не се произвеждат, ние правим само като гаранция, като имаме право на гаранционни искове срещу доставчици. Разходите за вмъкване на нови части на купувача. Преобразуване и намаляване вземания и други исковете за обезщетения, са изключени.

Záruka SK
