GEBRUIKSAANWIJZING SG2000 SCHEPPACH

Inhoudsopgave: Pagina:

1. Inleiding.... 127
2. Overzicht 127
3. Strekking van de levering.... 127
4. Voorzien gebruik 128
5. Veiligheidsinstructies .... 128
6. Technische gegevens 132
7. Alvorens het apparaat te starten.... 132
8. Ingebruikstelling 133
9. Onderhoud 133
10. Opslag.... 134
11. Transport 135
12. Afvoer en recycling.... 135
13. Probleemoplossingen 135

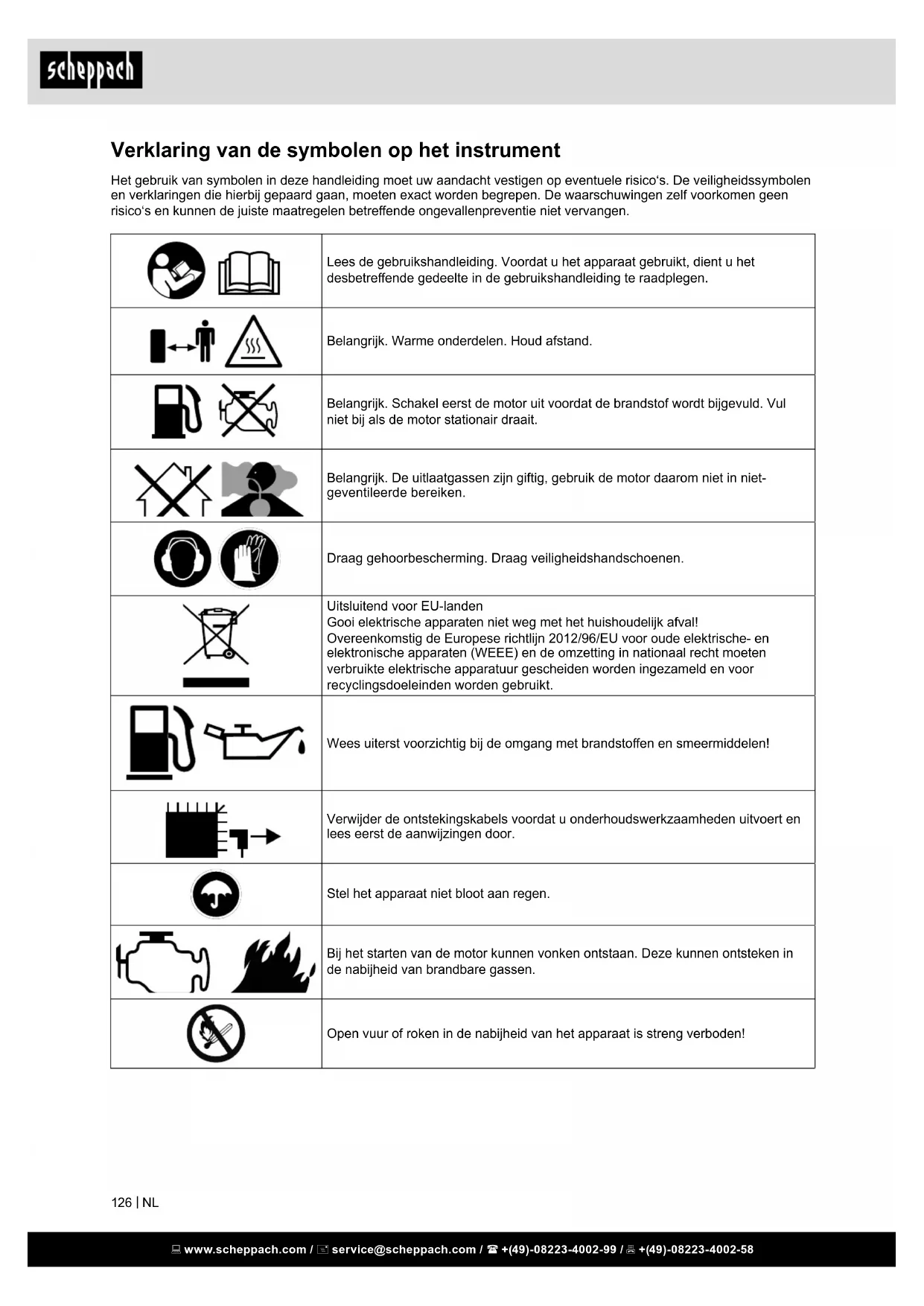

Verklaring van de symbolen op het instrument

Het gebruik van symbolen in deze handleiding moet uw aandacht vestigen op eventuele risico's. De veiligheidssymbolen en verklaringen die hierbij gepaard gaan, moeten exact worden begrepen. De waarschuwingen zelf voorkomen geen risico's en kunnen de juiste maatregelen betreffende ongevallenpreventie niet vervangen.

	Lees de gebruikshandleiding. Voordat u het apparaat gebruikt, dient u het desbetreffende gedeelte in de gebruikshandleiding te raadplegen.
	Belangrijk. Warme onderdelen. Houd afstand.
	Belangrijk. Schakel eerst de motor uit voordat de brandstof wordt bijgevuld. Vul niet bij als de motor stationair draait.
	Belangrijk. De uitlaatgassen zijn giftig, gebruik de motor daarom niet in niet-geventileerde bereiken.
	Draag gehoorbescherming. Draag veiligheidshandschoenen.
	Uitsluitend voor EU-landenGooi elektrische apparaten niet weg met het huishoudelijk afval!Overeenkomstig de Europese richtlijn 2012/96/EU voor oude elektrische- en elektronische apparaten (WEEE) en de omzetting in nationaal recht moeten verbruikte elektrische apparatuur gescheiden worden ingezameld en voor recyclingsdoeleinden worden gebruikt.
	Wees uiterst voorzichtig bij de omgang met brandstoffen en smeermiddelen!
	Verwijder de ontstekingskabels voordat u onderhoudswerkzaamheden uitvoert en lees eerst de aanwijzingen door.
	Stel het apparaat niet bloot aan regen.
	Bij het starten van de motor kunnen vonken ontstaan. Deze kunnen ontsteken in de nabijheid van brandbare gassen.
	Open vuur of roken in de nabijheid van het apparaat is streng verboden!

1. Inleiding

Fabrikant:

scheppach

Wij wensen u veel plezier en succes bij de werkzaamheden met uw nieuwe machine.

Let op:

De fabrikant van dit apparaat aanvaardt volgens de van toepassing zijnde productaansprakelijkheidwet geen aansprakelijkheid voor schade die aan dit apparaat of door dit apparaat ontstaat als gevolg van:

• onvakkundige bediening,
• het niet opvolgen van de gebruiksaanwijzing,
• reparaties uitgevoerd door derden die geen erken-de vaklieden zijn,
• inbouwen of verwisselen van niet-originele reserveonderdelen,
• gebruik niet conform de voorschriften,

Wij raden u aan:

Lees voor de montage en voor de ingebruikneming de gehele tekst van de gebruiksaanwijzing door.

Deze gebruiksaanwijzing zou het u moeten vergemakkelijken om uw machine te leren kennen en de wijze van gebruik volgens de voorschriften aan te houden.

De gebruiksaanwijzing bevat belangrijke instructies over hoe u met de machine veilig, vakkundig en economisch kunt werken, en over hoe u gevaren voorkomt, reparatiekosten bespaart, uitvaltijden verkleint en de betrouwbaarheid en levensduur van de machine vergroot.

In aanvulling op de veiligheidsbepalingen van deze gebruiksaanwijzing dient u beslist de voor het bedienen van de machine geldende voorschriften van uw land op te volgen.

Berg de gebruiksaanwijzing, in een plastic mapje te- gen vuil en vochtigheid beschermd, bij de machine op. Deze dient door iedere gebruiker voor het begin van de werkzaamheden te worden gelezen en zorg- vuldig te worden opgevolgd. Aan de machine mogen uitsluitend personen werken die in het gebruik van de machine zijn getraind, en tevens over de daarmee samenhangende gevaren zijn genformeerd. Houdt u aan de vereiste minimum leeftijd.

Naast de in deze gebruiksaanwijzing opgenomen veiligheidsinstructies en de bijzondere voorschriften van uw land dienen de voor het gebruik van machines geldende algemeen erkende technische richtlijnen te worden nageleefd.

Wij kunnen niet aansprakelijk worden gesteld voor ongevallen of schade, veroorzaakt door niet-naleving van deze handleiding en de veiligheidsvoorschriften.

2. Overzicht (Afb. 1 - 3)

1. Draaggreep
2. Tankdop met beluchting
3. Benzinekraan
4. Trekstarter
5. Motorafdekking
6. Bougiedop
7. Brandstofpomp
8. Aardingsaansluiting
9. Energiebesparingsschakelaar
10. 230 V\~ -stopcontact (2x)
11. 12 V\~ DC Zekering
12. 12 V\~ DC Aansluiting
13. Verklikker laag oliepeil
14. Verklikker overbelasting
15. Verklikker in bedrijf
16. Chokehendel
17. Bougiesleutel
18. Adapterkabel met 12 V klemmen
19. Trechter
20. Olievulkan

A Ontluchting „ON„

B Ontluchting „OFF„

C Brandstofleiding

D Olievulschroef

E Luchtfilterdeksel

F Voorfilter

G Fijnfilter

H Bougie

I Ontstekingskabel

3. Strekking van de levering

• SG2000
• handleiding
• bougiesleutel
• adapterkabel met 12 V-klemmen
• olievultuit
• trechter

- Maak de verpakking open en haal de apparatuur er voorzichtig uit.

- Verwijder het verpakkingsmateriaal en verpakkingen / of transportbanden (indien aanwezig).

- Controleer of alle onderdelen aanwezig zijn.

- Inspecteer de apparatuur en accessoires op transportschade. In het geval van klachten dient de leverancier onmiddellijk op de hoogte gesteld te worden. Klachten die op een later tijdstip ontvangen worden, worden niet als zodanig erkend.

- Indien mogelijk dient de verpakking tot het einde van de garantieperiode bewaard te worden.

• Lees de gebruiksaanwijzing om u vertrouwd te maken met het apparaat voordat u deze in gebruik neemt.
• Daarna kunt u het op een milieuvriendelijke manier afvoeren.
• Gebruik alleen originele onderdelen en accessoires, zowel betreffende aan slijtage onderhevige onderdelen als reserveonderdelen. Onderdelen zijn verkrijgbaar bij uw dealer.
• Specificeer de onderdeelnummers, evenals het type en bouwjaar van het apparaat in uw bestellingen.

⚠️ Belangrijk!

Het apparaat en zijn verpakking zijn geen speel- goed. Laat kinderen niet spelen met de plastic zakken, verpakkingsfolie en kleine onderdelen.

GEVAAR

Er bestaat een risico op doorslikken of verstikking

4. Voorzien gebruik

De generator is geschikt voor apparaten die zijn voorzien voor het gebruik van een 230V wisselspanningsbron.

Let met name ook op de beperkingen in de veiligheidsvoorschriften.

De generator dient om elektrisch gereedschap en verlichting van stroom te voorzien. Bij huishoudelijke apparaten dient u de geschiktheid hiervoor te controleren in de betreffende gegevens van de fabrikant. Vraag als u twijfelt een bevoegde vakhandel voor het betreffende apparaat.

Dit stroomaggregaat is uitsluitend ontwikkeld om elektrische apparatuur mee aan te drijven waarvan het max. vermogen binnen de vermogensspecificaties van de generator liggen. Houd rekening met een hogere opstartstroom als inductieve apparatuur wordt aangesloten.

Inverter-generator

Bij een inverter-generator wordt de stroom op een totaal nieuwe manier opgewekt. Door een kleine, meerpolige wikkeling binnenin wordt de opgewekte wisselstroomspanning via elektronica eerst in gelijkspanning en daarna in wisselspanning met een zuivere sinusgolf omgezet. Door deze zuivere sinusgolf kan elektronische apparatuur op de generator worden aangesloten zonder dat deze beschadigd raakt.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of letsel van welke aard dan ook is de gebruiker / bediener, niet de fabrikant, aansprakelijk.

Houdt u er rekening mee dat onze apparatuur niet is ontworpen voor commercieel, ambachtelijk of industrieel gebruik. Onze garantie vervalt wanneer de apparatuur wordt gebruikt door commerciële, handels- of industriële bedrijven of voor gelijkwaardige doeleinden.

5. Veiligheidsinstructies

In deze gebruiksaanwijzing hebben wij punten betreffende uw veiligheid, voorzien van dit te- ken: △

Bovendien bevat de gebruiksaanwijzing andere belangrijke tekstgedeeltes die zijn voorzien van het woord „LET OPI”.

⚠ LET OP!

Bij het gebruik van apparaten moeten enkele veiligheidsvoorzieningen in acht genomen worden, om letsel en schade te voorkomen. Lees daarom absoluut deze gebruiksaanwijzing/veiligheidsaanwijzingen door. Indien u het apparaat aan andere personen mocht overhandigen, overhandig dan tevens deze gebruiksaanwijzing/veiligheidsaanwijzingen. Wij kunnen niet aansprakelijk worden gesteld voor ongevalen of schade, veroorzaakt door niet-naleving van deze handleiding en de veiligheidsvoorschriften.

⚠ GEVAAR

Bij het niet in acht nemen van deze aanwijzing bestaat het gevaar op zeer ernstig of dodelijk letsel.

⚠ WAARSCHUWING

Bij het niet in acht nemen van deze aanwijzing bestaat het gevaar op ernstig of dodelijk letsel.

⚠️ VOORZICHTIG

Bij het niet in acht nemen van deze aanwijzing bestaat het gevaar op licht tot gemiddeld ernstig letsel.

LET OP

Bij het niet in acht nemen van deze aanwijzing bestaat het gevaar op een beschadiging van de motor of andere materiële voorwerpen..

Algemene veiligheidsvoorschriften

1. Houd uw werkplek schoon en netjes

- Een rommelige werkplek kan ongevallen met zich meebrengen.

2. Houd rekening met omgevingsinvloeden

• Werk nooit met dit apparaat in afgesloten of slecht geventileerde ruimtes. Als de motor draait, veroorzaakt dit giftige gassen. Deze gassen kunnen geurloos en onzichtbaar zijn.
• Stel het apparaat niet bloot aan regen.
• Gebruik het apparaat niet in een vochtige of natte omgeving.
• Let er bij een oneffen terrein op, dat het apparaat stabiel staat.
• Zorg voor goede verlichting tijdens het werk.
• Gebruik het apparaat niet op plaatsen waar sprake is van brand- of explosiegevaar, bijv. door ontvlambare vegetatie.
• Zet bij droogte een brandblusser klaar (brandgevaar).

3. Houd andere personen op afstand

- Laat andere personen, met name kinderen en jongeren, niet aan het apparaat komen. Houd hen buiten het gebied waar gewerkt wordt.

4. Berg ongebruikte apparaten veilig op

- Berg een apparaat dat niet wordt gebruikt, op een droge, hooggelegen of afgesloten plaats op, zodat het zich buiten het bereik van kinderen bevindt.

5. Zorg dat uw apparaat niet overbelast raakt

- Werk binnen het aangegeven vermogensbereik.

6. Werk bij volledig bewustzijn

- Werk nooit onder invloed van alcohol, drugs, medicijnen of andere substanties die uw gezichtsvermogen, handigheid of oordeelkundigheid kunnen aantasten.

7. Gebruik het apparaat alleen waar het voor is ontworpen

- Gebruik het elektrisch gereedschap niet voor andere doeleinden, dan waarvoor het bedoeld is.

Veiligheidsinstructies voor omgang met ontstekingsgevoelige bedrijfsmiddelen

1. WAARSCHUWING!: Benzine is licht ontvlambaar
2. Bewaar de benzine in reservoirs die speciaal hiervoor zijn vervaardigd.
3. Vul benzine uitsluitend in de buitenlucht en rook hierbij niet.

4. Vul benzine bij voordat u de motor start. Verwijder nooit de brandstof-tankdeksel of vul benzine bij, terwijl de motor draait of nog heet is.

5. Als brandstof wordt gemorst, moet u niet probe- ren om de motor te laten draaien, maar brengt u de machine uit het bereik van de plek waar de brandstof is gemorst en vermijdt u alle ontste- kingsbronnen tot alle brandstofdampen zijn ver- dampt. Breng de brandstof-tankdeksel en de sluiting van de jerry-can goed aan.

Vullen van brandstof

• Voor het vullen moet altijd de motor worden uitgeschakeld..
  ⚠ LET OP! Tankdop altijd voorzichtig openen, zo- dat de bestaande overdruk langzaam kan afbou- wen.
• Tijdens werkzaamheden met het apparaat ontstaan hoge temperaturen in de behuizing. Laat het apparaat voor het tanken altijd volledig afkoelen.
  ⚠ LET OP! Bij onvoldoende afkoeling van het apparaat kan de brandstof tijdens het tanken ontsteken en tot ernstige brandwonden leiden
• Let op dat de tank niet met te veel brandstof wordt gevuld. Als u brandstof morst, moet het brandstof direct worden verwijderd en moet het apparaat worden gereinigd.
• De brandstof-tankdeksel altijd goed sluiten, om het losraken door eventuele trillingen tijdens het gebruik van het apparaat te vermijden.

GEVAAR

Tank de machine niet vol nabij open vuur

Speciale veiligheidsbelangen tijdens het gebruik van verbrandingsmotoren

GEVAAR

Verbrandingsmotoren vormen tijdens het gebruik en tijdens het tanken een bijzonder gevaar. Lees de waarschuwingen en neem deze in acht. Het niet in acht nemen kan leiden tot ernstig of zelfs dodelijk letsel.

2. Let op!

3. Let op!

1. Er mogen geen veranderingen op de elektriciteitsgenerator worden uitgevoerd.
   Vergiftigingsgevaar! Rookgassen, brandstoffen en smeerstoffen zijn giftig, rookgassen mogen niet worden ingeademd.
   Gevaar voor brandwonden, uitlaatgasinstallatie en aandrijfaggregaat niet raken.
2. De elektriciteitsgenerator niet in ruimten zonder verluchting of in licht ontvlambare omgeving in werking stellen. Als de generator in goed verluchte ruimten moet worden gebruikt, dienen de uitlaatgassen rechtstreeks naar de open lucht te worden afgevoerd via een uitlaatgasslang.

⚠ Let op! Er kunnen giftige uitlaatgassen ont-snappen ook al is een uitlaatgasslang aangesloten. Wegens brandrisico mag de uitlaatgasslang nooit op brandbaar materiaal worden gericht.

5. ⚠ Explosiegevaar!

De elektriciteitsgenerator nooit in ruimten gebruiken waarin er zich licht ontvlambare materialen bevinden.
6. Het door de fabrikant vooraf ingestelde toerental mag niet worden veranderd. Anders zouden de elektriciteitsgenerator of aangesloten toestellen kunnen worden beschadigd.
7. De generator minstens op 1 m afstand van gebouwen of aangesloten toestellen opstellen.
8. De generator op een veilige effen plaats opstellen. Draaien en kantelen of verwisselen van standplaats tijdens het bedrijf is verboden.
9. Generator nooit met natte handen vastpakken.
10. Bescherm u tegen elektrische gevaren.
11. Gebruik in open lucht enkel verlengkabels (H07RN.), die daarvoor goedgekeurd en overeenkomstig gekenmerkt zijn.
12. Bij gebruik van verlengkabels mag de totale lengte 50 m voor 1,5 mm², of 100 m voor 2,5 mm² niet overschrijden.
13. De installatie, reparatie- en stelwerkzaamheden mogen alleen door geautoriseerd vakkundig personeel worden uitgevoerd.
14. Kom niet aan mechanisch bewogen of warme onderdelen. Verwijder geen beschermende afdekkingen.
15. De waarden vermeld bij de technische gegevens onder geluidsvermogen (L WA ) en geluidsdrukni-veau (L pA ) stellen emissiewaarden voor en zijn niet noodzakelijk werkniveau's. Aangezien er geen verband bestaat tussen emissieen immissiepeilen kunnen deze waarden niet beslist worden gebruikt om eventueel noodzakelijke aanvullende voorzorgsmaatregelen te bepalen. Bij de factoren, die van invloed zijn op het momentele immissiepeil van de werkkracht, zijn de eigenschappen van de werkruimte, andere geluidsbronnen etc. alsmede b.v. het aantal machines en andere naburige processen en de periode die een bedienaar aan het lawaai is blootgesteld inbegrepen. Ook kan het toelaatbare immissiepeil van land tot land verschillen. Toch zal deze informatie aan de gebruiker van de machine de mogelijkheid geven de risico's en gevaren beter te beoordelen. In enkele gevallen moeten akoestische metingen na de installatie worden uitgevoerd, om het geluidsdrukniiveau te bepalen.
16. Gebruik geen elektrische voorzieningen (ook geen verlengsnoeren en contacten) die mankementen vertonen.

1. Steek nooit voorwerpen door de ventilatiesleuven. Dit geldt ook als het apparaat is uitgeschakeld. Het niet in acht nemen kan tot letsel of schade aan het apparaat leiden.
2. De generatorgroepen kunnen alleen tot hun nominale vermogen onder normale omgevingscondities worden geladen. Als de generatorgroep onder condities wordt toegepast die niet overeenkomen met de referentiecondities conform ISO 8528-8 en de koeling van de motor of van de draaistroomgenerator onvoldoende is (bijv. door ongeoorloofd gebruik), moet het vermogen gereduceerd worden.
3. Reduceer het vermogen bij hogere temperaturen, grote hoogtes en vochtigheid als volgt.. Max. werktemperatuur: 40 °C Max. hoogte: 1000 m Max. vochtigheid: 90 %
4. Houd het apparaat vrij van olie, vuil en andere verontreinigingen.
5. Zorg ervoor dat de geluidsdemper en het luchtfilter altijd in orde zijn en goed kunnen functioneren. Deze onderdelen dienen als vlamvertrager bij een vlaminslag.
6. Voordat er elektrische leidingen worden aangesloten, dient het apparaat zijn volledige toerental te hebben bereikt. Maak de klemmen van de leidingen los, voordat u de motor uitschakelt.
7. Om letsel door stroomslag te voorkomen, dient u erop te letten dat de brandstoftank niet helemaal leeg is als de elektrische leidingen worden aangesloten.
8. De belasting mag niet hoger zijn dan aangegeven op het typeplaatje van de generator. Overbelasting kan tot een beschadiging of een kortere levensduur van de machine leiden.
9. Sluit het apparaat niet aan op huishoudelijke stopcontacten. Het apparaat mag niet met andere stroombronnen worden verbonden, bijvoorbeeld het stroomnet van het elektriciteitsbedrijf. In speciale gevallen, als een stand-by-verbinding met aanwezige elektrische installaties wenselijk is, mogen deze uitsluitend door een bevoegd elektrotechnicus worden uitgevoerd, die daarbij rekening dient te houden met de verschillen tussen het gebruik van de uitrusting op het openbare stroomnet, of op het apparaat.
10. Schakel de motor uit:
11. Altijd, als u de machine verlaat
12. Voordat u brandstof bijvult
13. Sluit de brandstofkraan altijd als de machine niet wordt gebruikt.
14. Gebruik nooit de chokehendel om de motor te stoppen.

Waarschuwing! Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine wordt gebruikt.

Veiligheidsvoorschriften service-/onderhouds-beurt

1. Gebruik voor onderhoud en accessoires uitsluitend originele onderdelen
2. Vervang defecte geluidsdempers.
3. Controleer het apparaat voor gebruik altijd op slijtage of beschadiging door middel van een visuele controle. Vervang versleten of beschadigde elementen en schroeven. Haal alle moeren, bouten en schroeven aan om te waarborgen dat de uitrusting zich in een veilige werktoestand bevindt.
4. Er dient regelmatig op lekken of slijtdeeltjes in het brandstofsysteem gecontroleerd te worden, die kunnen optreden door poreuze slangen, losse of ontbrekende klemmen en schade aan de tank of het tankdeksel. Voor gebruik moeten alle defecten zijn verholpen.
5. Voordat u het apparaat c.q. de motor controleert of instelt, moet de bougie c.q. de ontstekingskabel worden verwijderd, om onwillekeurig inschakelen te voorkomen.

⚠ WAARSCHUWING!

Ondeskundig onderhoud of het niet in acht nemen resp. het niet verhelpen van een probleem kan tijdens het gebruik een gevarenbron veroorzaken. Gebruik uitsluitend regelmatig en juist onderhouden machines. Alleen zo kunt u er van uitgaan dat u uw apparaat veilig, zuinig en storingsvrij kunt gebruiken.

De machine mag niet in een draaiende toestand worden gereinigd, onderhouden, ingesteld of gerepareerd. Bewegende onderdelen kunnen ernstig letsel veroorzaken.

Gebruik geen benzine of andere ontvlambare oplosmiddelen om de machineonderdelen te reinigen.

⚠ WAARSCHUWING! Dampen van brandstoffen en oplosmiddelen kunnen exploderen.

Breng na reparatie- en onderhoudswerkzaamheden de afschermingen en veiligheidsuitrustingen weer op het apparaat aan.

Zorg voor een bedrijfsveilige toestand van het apparaat, controleer hierbij met name het brandstofsystem op dichtheid.

Maak altijd de koelribben van de motor vrij van enige vervuiling.

Restgevaren en veiligheidsmaatregelen

Het niet naleven van de ergonomische basisprincipes

Nalatig gebruik van persoonlijke beschermingsmiddelen (PBM's)

Nalatig gebruik of het weglaten van persoonlijke beschermingsmiddelen kan ernstige verwondingen tot gevolg hebben.

Voorgeschreven beschermende uitrusting dragen.

Menselijk gedrag, incorrect gedrag

- Wees tijdens alle werkzaamheden altijd volledig geconcentreerd.

⚠️ Restgevaar - Kan niet worden uitgesloten.

Het aanraken van de bougiekap kan bij een draaiende motor een elektrische schok veroorzaken.

- Raak nooit de bougiekap of de bougie aan als de motor draait.

Thermische restgevaren

Verbrandingen, bevriezing

Het aanraken van de uitlaat/behuizing kan brandwonden veroorzaken.

- Laat een gemotoriseerd apparaat eerst afkoelen.

Gevaar door lawaai

Gehoorschade

Langere werkzaamheden met het apparaat zonder gehoorbescherming kan leiden tot gehoorschade.

- Altijd gehoorbescherming dragen.

Gevaren door materialen en andere stoffen

Contact, inademing

De uitlaatgassen van de machine kunnen schade aan de gezondheid veroorzaken.

- Gebruik gemotoriseerd apparaat alleen in de buitenlucht

Brand, explosie

⚠ Brandstof is brandgevaarlijk.

- Tijdens de werkzaamheden en het tanken is roken en open vuur verboden.

Gedrag bij noodgevallen

De noodzakelijke EHBO verlenen op basis van het letsel en vraag zo snel mogelijk gekwalificeerde medische hulp.

Bij het aanvragen van hulp, de volgende gegevens doorgeven:

1. Locatie van het ongeval
2. Aard van het ongeval
3. Aantal gewonden
4. Aard van het letsel
5. Wie meldt!

Beschermingsgraad IP23M
Continu vermogen P_nom (S1) (230 V)	1600 W
Max. vermogen P_max (S2 2 min) (230 V)	2000 W
Nom. spanning U_nom	2 x 230 V~
Nom. stroom I_nom	7 A (230 V)
Frequentie F_nom	50 Hz
Opbouw aandrijfmotor	4-takt 1 cilinder lucht-gekoeld
Cilinderinhoud 105,6 cm	^3
Max. vermogen (motor) 2,1 kW / 2,86 PK
Brandstof Loodvrij (E5)
Tankinhoud 3,2 l
Soort motorolie 10W30 / 15W40
Hoeveelheid olie (ca.)	350 ml
Verbruik bij volledige belasting	1,07 l/u
Gewicht	20,4 kg
Vermogensfactor cos φ	1
Vermogensklasse	G1
Temperatuur max	40 °C
Max. plaatsingshoogte (boven NAP)	1000 m
Bougie	A7RTC

Kunnen onderhevig zijn aan technische veranderingen!

Bedrijfsmodus S1 (continu gebruik)

De machine kan continu met het aangegeven vermogen worden gebruikt.

Bedrijfsmodus S2 (kortstondig gebruik)

De machine mag kortstondig bij maximaal vermogen worden gebruikt. Daarna moet de machine enige tijd stilstaan, om niet heter te worden dan is toegestaan.

Informatie over geluidsemissie gemeten volgens relevante normen:

Geluidsdruk L_pA = 75 dB(A)

Geluidsvermogen L_wA = 95 dB(A)

De impact van geluid kan gehoorschade veroorzaken.

7. Alvorens het apparaat te starten

⚠ LET OP!

Controleer voor het starten van de motor:

• Controleer het brandstofpeil en vul eventueel bij - de tank moet ten minste half vol zijn
• Zorg voor voldoende ventilatie van het apparaat
• Controleer of de ontstekingskabel aan de bougie is bevestigd
• Koppel een eventueel aangesloten elektrisch apparaat los van de stroomgenerator
• de toestand van het luchtfilter
• de toestand van de brandstofleidingen
• de externe schroefverbindingen op goede bevestiging

Let op! Vul met olie voor het eerste gebruik.

Controleer voor elk gebruik bij uitgeschakelde motor en op een effen terrein, het oliepeil. Gebruik viertakt- of een gelijkwaardige HD-olie van goede kwaliteit.

SAE 10W-30 wordt voor algemeen gebruik bij alle temperaturen aanbevolen.

Het oliepeil controleren, afb. 9

Verwijder de motorafdekking (afb. 6-7)

Verwijder de olievuldop (D) en veeg de meetstok schoon.

Controleer het oliepeil door de peilstok in de vulopening te steken, zonder daarbij de dop op te schroeven.

Indien het oliepeil te laag is, vult u de aanbevolen olie tot de onderste rand van de vulopening bij.

Brandstof bijvullen

• Om het apparaat bij te tanken opent u de tankdop (2) door deze tegen de klok in te draaien.
  • Vul de tank bij met brandstof
• Sluit de tank door de tankdop (2) met de klok mee te draaien.

Aanbevolen brandstof

Voor deze motor is uitsluitend loodvrije Euro-benzi- ne met een research-octaangetal van ten minste 91 toegestaan.

⚠ Gebruik uitsluitend verse, schone brandstof.

Water of verontreinigingen in de benzine beschadigen het brandstofsysteem.

Tankvolume: 3,2 liter

△ Tank in een goed geventileerde omgeving bij uitgeschakelde motor. Als de motor direct daarvoor in gebruik was, moet deze eerst afkoelen. Tank de motor nooit in een gebouw, waar de ben-zinedampen vlammen of vonken kunnen bereiken.

Benzine is zeer brandgevaarlijk en explosief. U kunt bij het omgaan met brandstof brandwonden of ander ernstig letsel oplopen.

• Motor uitschakelen en uit de buurt van warmte en vonken of vuur houden.
• Uitsluitend in de buitenlucht tanken.
  • Gemorste benzine direct schoonvegen.

8. Ingebruikstelling

8.1 Motor starten

• Zet de beluchting van de tankdop op "ON" (afb. 4 pos. A)
• Zet de benzinekraan op de stand "ON" (afb. 5 pos. 3)

In „warme“ toestand

- Start de motor met de trekstarter - trek hiervoor krachtig aan de greep. Breng de trekstarter voorzichtig en langzaam met de hand weer in de oorspronkelijke stand. Als de motor niet is gestart, nogmaals aan de greep trekken. (Afb. 5 pos. 4)

In „koude“ toestand

• Activeer bij behoefte een paar keer de brandstof-pomp tot u ziet dat er brandstof door de leiding wordt gepompt.
• Zet de chokehendel op de stand "RUN" (afb. 6)
• Start de motor met de trekstarter; trek hiervoor krachtig aan de greep. Breng de trekstarter voorzichtig en langzaam met de hand weer in de oorspronkelijke stand. Als de motor niet is gestart, nogmaals aan de greep trekken. (Afb. 5)

Aanwijzing:

Als de motor voor de eerste keer wordt gestart, zijn er meerdere pogingen nodig, totdat de brandstof van de tank naar de motor is verplaatst en deze aanspringt.

- Zet de chokehendel nadat de motor is gestart (na ca. 15-30 sec) in de stand "RUN". (Afb. 6)

8.2 Motor uitzetten

• Laat de stroomgenerator kort onbelast lopen, voordat u hem uitzet, zodat het aggregaat kan "nakoe-len"
• Zet de benzinehendel op de stand "OFF" (afb. 5)

8.3 Verklikker laag oliepeil (13)

Het lampje gaat branden als het oliepeil te laag is en gaat uit zodra het juiste peil is bereikt.

8.4 Verklikker overbelasting (14)

De overlastbeveiliging wordt actief bij een te hoge vermogensafname en schakelt de 230 V stopcontacten (10) uit.

Schakel de machine uit zoals beschreven in paragraaf 8.2.

Verbreek de verbinding met de aangesloten apparatuur die stroom verbruikt

Zet het apparaat weer aan zoals beschreven in paragraaf 8.1.

8.5 Verklikker in bedrijf (15)

Het lampje dat aangeeft dat het apparaat in bedrijf is, brandt als de motor loopt.

8.6 Energiebesparingsschakelaar (9)

Om het brandstofverbruik bij stationair toerental te reduceren, zet u de energiebesparingsschakelaar op de stand "ON".

Elektrische leidingen en aangesloten apparaten moeten technisch in perfecte staat zijn.

Verbind de stroomgenerator nooit met de stroom- voorziening (contactdoos).

De leidinglengtes naar de verbruiker moeten zo kort mogelijk worden gehouden.

Om statische ladingen af te laten vloeien kan de behuizing worden geaard. Hiervoor wordt een kabel aan de ene kant aangesloten op de aardingsaansluiting (8) van de stroomgenerator en aan de andere kant met een externe massa (bijv. aardpen) verbonden.

8.9 12 V aansluiting

Op de 12V DC aansluiting (12) kan met de meegeleverde kabel (18) een accu van 12V worden opgeladen.

9. Onderhoud

⚠ WAARSCHUWING

• Voer onderhoudswerkzaamheden alleen uit als de motor uitgeschakeld is.
• Trek de bougiestekker van de bougie

Olieverversing

Vervang de motorolie na de eerste 25 bedrijfsuren, daarna steeds na 50 uur c.q. om de drie maanden. Het verversen van de motorolie moet bij een bedrijfswarme motor worden uitgevoerd.

- Zet bij het vervangen een geschikte container klaar om de afgewerkte olie op te vangen.

• Verwijder de motorafdekking (afb. 6 - 7 pos. 5)
• Draai de vulschroef voor de olie open (afb. 9 pos. D)
• Laat de oude olie door kantelen van de stroomgenerator uitlopen in een geschikte container
• Vul motorolie bij met behulp van de meegeleverde olievultuit tot aan de bovenste markering van de oliemeetstok
• Voer de afgewerkte olie op correcte wijze af. Lever uw oude olie in bij een inzamelpunt. Bij de meeste tankstations, garages en milieustations kunt u afgewerkte olie gratis inleveren.

Luchtfilter

Het luchtfilter is voorzien van 2 luchfiltercassettes. Regelmatig reinigen van het luchtfilter voorkomt defecten aan de carburateur.

Luchtfilter reinigen en luchtfiltercassettes vervangen

• Het luchtfilter moet elke 30 bedrijfsuren worden gereinigd resp. worden vervangen.
• Verwijder de motorafdekking (afb. 6 - 7 pos. 5)
• Verwijder het deksel van het luchtfilter (afb. 10 pos. E)
• Verwijder de filterelementen (afb. 11 pos. F+G)
• Reinig de filterelementen met sop, spoel ze af met helder water af en laat ze goed drogen voordat u ze terug plaatst.
• De montage wordt in omgekeerde volgorde uitgevoerd

⚠ WAARSCHUWING

Gebruik NOOIT benzine of reinigingsoplossingen met een laag vlampunt voor het reinigen van de luchtfiltercassettes. Dit kan tot brand of een ontploffing leiden.

AANWIJZING

Laat de motor nooit zonder, of met een beschadigde luchtfiltercassette draaien. Dan komen er verontreinigingen in de motor terecht, die de motor ernstig kunnen beschadigen. In dit geval vervalt de verplichting van verkoper en fabrikant om garantie te verlenen.

Bougie controleren, reinigen en vervangen

Controleer de bougie na 10 bedrijfsuren op verontreinigingen en vuil. Verwijder deze zo nodig met een koperdraadborstel. Pleeg na nog eens 50 bedrijfsuren opnieuw onderhoud aan de bougie.

• Open de dop van bougie (afb. 12+13)
• Verwijder de bougiekabel met stekker. (Afb. 14 pos. I)
• Verwijder alle vuil van de voet van de bougie (pos. H).

• Gebruik een moersleutel om de bougie uit de motor te halen.

• Controleer de bougie visueel. Verwijder evt. aangekoekte resten met een koperen draadborstel.

• Kijk of u verkleuringen ziet aan de bovenkant van de bougie. Standaard moet de bougie licht van kleur zijn.
• Controleer de elektrodeafstand van de bougie. Een goede elektrodeafstand bedraagt 0,6 - 0,7 mm (afb. 15)
• Plaats de bougie voorzichtig met de hand terug in de motor.
• Als de bougie goed geplaatst is, draait u hem vast met de bougiesleutel.
• Breng de bougiekabel met stekker aan op de bougie.

AANWIJZING

Een losse bougie kan oververhit raken en zo de motor beschadigen. En een te strak vastgedraaide bougie kan de schroefdraad in de cilinderkop beschadigen.

Service-informatie

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Slijtstukken*: Bougie

* niet verplicht bij de leveringsomvang begrepen!

Reiniging

• Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.
• Het is aan te bevelen het toestel onmiddellijk na elk gebruik schoon te maken.
• Maak het toestel regelmatig met een vochtige doek en wat zachte zeep schoon. Gebruik geen reini-gings- of oplosmiddelen; die zouden de kunststof-delen van het apparaat kunnen aantasten. Zorg ervoor dat geen water binnen in het toestel terecht kan komen.

10. Opslag

1. Voer alle algemene onderhoudswerkzaamheden uit die in de paragraaf onderhoud in de handleiding staan beschreven.
2. Verwijder de brandstof uit de tank (gebruik hier- voor een algemeen verkrijgbare kunststof benzi- nepomp uit de bouwmarkt).
3. Nadat de brandstof is uitgepompt, start u de machine.
4. Laat de machine stationair doorlopen totdat deze stopt. Hierdoor verdwijnt overtollige brandstof uit de carburateur.
5. Laat de machine afkoelen (ca. 5 minuten)

6. Verwijder de bougie.

7. Doe een hoeveelheid 2-takt-motorolie ter grootte van een theelepel in de verbrandingskamer. Trek nu meerdere keren voorzichtig aan de startkabel om de olie over de interne componenten te verdelen.

8. Plaats de bougie weer terug.
9. Maak de buitenste behuizing van de machine schoon.
10. Bewaar de machine op een koude, droge plaats, buiten het bereik van ontstekingsbronnen en brandbare stoffen.

Hernieuwde inbedrijfstelling

1. Verwijder de bougie.
2. Trek meerdere keren aan het touw van de trekstarter om olieresten uit de verbrandingskamer te verwijderen.
3. Reinig de contacten van de bougie of plaats een nieuwe bougie.
4. Vul de tank.

11. Transport

⚠ WAARSCHUWING

Voor het transport resp. voor het wegzetten in ruimtes, dient u de motor van de machine af te laten koelen om brandwonden te voorkomen en om brandgevaar uit te sluiten.

Als u het apparaat wilt transporteren, moet u de ben-zinetank eerst leegmaken. Verwijder grof vuil van het apparaat met een borstel of handveger.

12. Afvoer en recycling

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan de grondstofkringloop terug worden ingebracht. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Ontdoet u zich van defecte onderdelen op de inzamelplaats waar u gevaarlijke afvalstoffen mag afgeven. Informeer u in uw speciaalzaak of bij uw gemeentebestuur!

Oude apparatuur mag niet bij het huisafval worden gegooid!

Dit symbool geeft aan dat dit product conform de richtlijn inzake verbruikte elektrische en elektronische apparatuur (2012/19/EU) en nationale wettelijke bepalingen niet bij het huishoudelijk vuil mag worden gegooid. Dit product moet bij een hiervoor bestemde verzamelpunt worden afgegeven. Dit kan bijv. door teruggave bij de aanschaf van een soortgelijk product of door inlevering bij een erkend inzamelpunt voor het recyclen van verbruikte elektrische en elektronische apparatuur. Het onjuist afvoeren van oude apparatuur kan door mogelijke gevaarlijke stoffen, die veelal in verbruikte elektrische en elektronische apparatuur zijn verwerkt, negatieve effecten op het milieu en de gezondheid van de mens hebben. Door een juiste afvoer van dit product levert u bovendien een bijdrage aan een effectief gebruik van natuurlijke ressources. Informatie inzake inzamelpunten voor verbruikte apparatuur kunt u opvragen bij de gemeente, de publieke afvalverwerker, een erkend afvalverwerkingsstation voor het afvoeren van verbruikte elektrische en elektronische apparatuur of uw afvalverwerkingsstation.

13.Probleemoplossingen

Storing	Mogelijke oorzaak	Oplossing
De motor kan niet worden gestart	Bougie zit vol roetGeen brandstof	Bougie schoonmaken of vervangen elek-trodenafstand 0,6 mmBrandstof bijvullen
Generator heeft te weinig of geen spanning	Regelaar of condensator defectLuchtfilter verstopt geraakt	Naar de gespecialiseerde handelaar gaanFilter schoonmaken of vervangen

Zichtbare gebreken moeten binnen de 8 dagen na ontvangst van de goederen worden gemeld, zo niet verliest de verkoper elke aanspraak op grond van deze gebreken. Onze machines worden geleverd met een garantie voor de duur van de wettelijke garantietermijn. Deze termijn gaat in vanaf het moment dat de koper de machine ontvangt. De garantie houdt in dat wij elk onderdeel van de machine dat binnen de garantietermijn aantoonbaar onbruikbaar wordt als gevolg van ma-

teriaal- of productiefouten, kosteloos vervangen. De garantie vervalt echter bij verkeerd gebruik of verkeerde behandeling van de machine. Voor onderdelen die wij niet zelf produceren, geven wij enkel de garantie die wij zelf krijgen van de oorspronkelijke leverancier. De kosten voor de montage van nieuwe onderdelen vallen ten laste van de koper. Eisen tot het aanbrengen van veranderingen of het toestaan van een korting en overige schadeloosstellingsclaims zijn uitgesloten.

Garantia ES
