KASUTUSJUHEND SG2000 SCHEPPACH

1. Sissejuhatus....62
2. Seadme kirjeldus....62
3. Tarnekomplekt....62
4. Sihtotstarbekohane kasutus....63
5. Ohutusjuhised 63
6. Tehnilised andmed 66
7. Enne käikuvõtmist 67
8. Käikuvõtmine....67
9. Hooldus 68
10. Ladustamine....69
11. Transportimine 69
12. Utiliseerimine ja taaskäitlus....69
13. Rikete körvaldamine....70

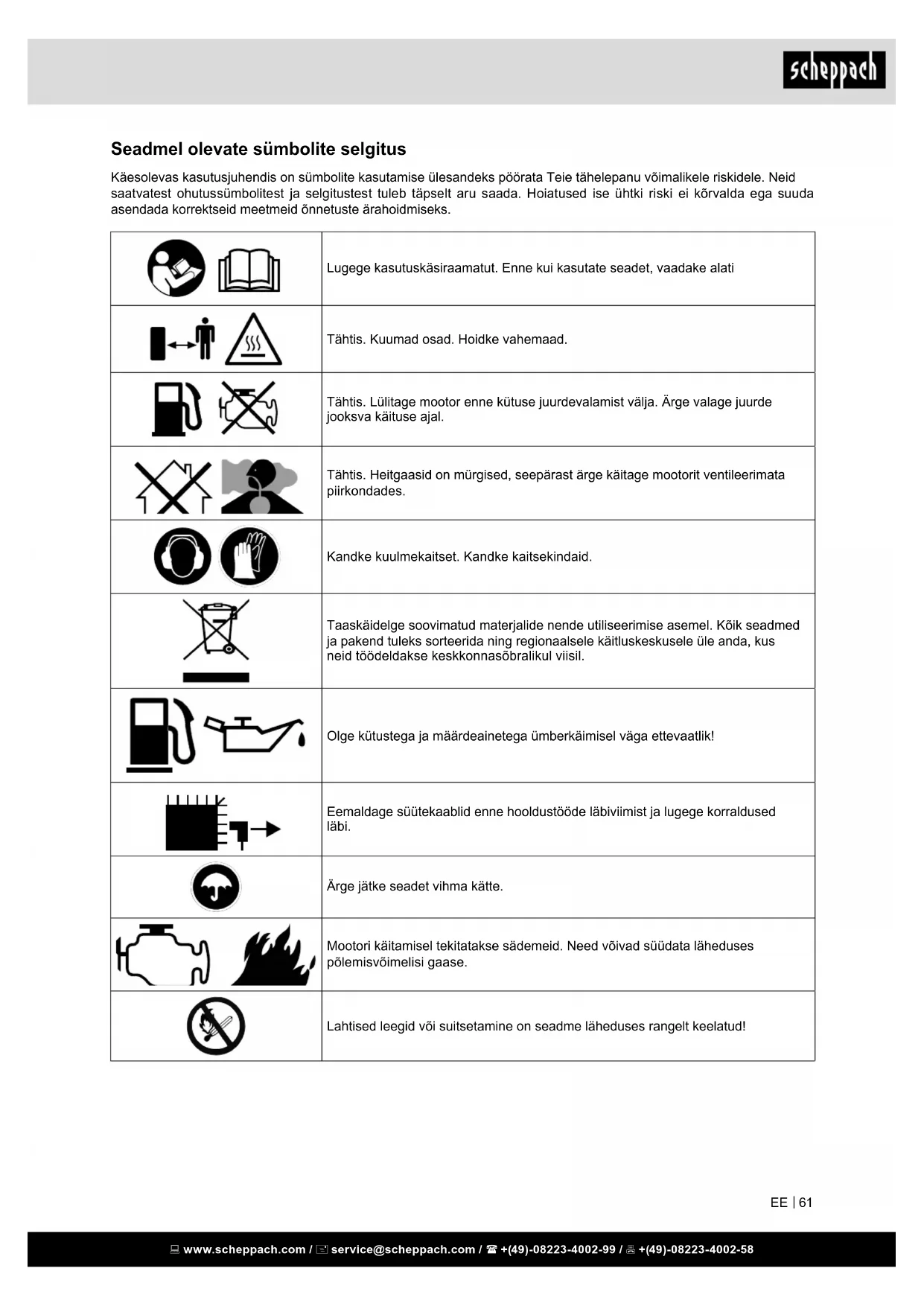

Seadmel olevate sümbolite selgitus

Käesolevas kasutusjuhendis on sümbolite kasutamise ülesandeks pöörata Teie tähelepanu võimalikele riskidele. Neid saatvatest ohutussümbolitest ja selgitustest tuleb täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda ega suuda asendada korrektseid meetmeid önnetuste ärahoidmiseks.

	Lugege kasutuskäsiraamatut. Enne kui kasutate seadet, vaadake alati
	Tähtis. Kuumad osad. Hoidke vahemaad.
	Tähtis. Lülitage mootor enne kütuse juurdevalamist välja. Ärge valage juurde jooksva käituse ajal.
	Tähtis. Heitgaasid on mürgised, seepärast ärge käitage mootorit ventileerimata piirkondades.
	Kandke kuulmekaitset. Kandke kaitsekindaid.
	Taaskäidelge soovimatud materjalide nende utiliseerimise asemel. Köik seadmed ja pakend tuleks sorteerida ning regionaalsele käitluskeskusele üle anda, kus neid töödeldakse keskkonnasõbralikul viisil.
	Olge kütustega ja määrdeainetega ümberkäimisel väga ettevaatlik!
	Eemaldage süütekaablid enne hooldustööde läbiviimist ja lugege korraldused läbi.
	Ärge jätke seadet vihma kätte.
	Mootori käitamisel tekitatakse sädemeid. Need võivad süüdata läheduses põlemisvõimelisi gaase.
	Lahtised leegid või suitsetamine on seadme läheduses rangelt keelatud!

1. Sissejuhatus

Tootja:

scheppach

Soovime Teile uue seadme meeldivat ja edukat kasutamist.

Juhis:

Kõnealuse seadme tootja ei vastuta kehtiva tootevas- tutuse seaduse järgi kahjude eest, mis tekivad sead- mel või seadme tõttu alljärgnevatel juhtudel:

• asjatundmatul käsitsemisel,
• käsitsemiskorralduse eiramisel,
• remontimisel kolmandate isikute, mittevolitatud spetsialistide poolt,
• mitte-originaalosade paigaldamisel ja nendega väl-javahetamisel,
  • mitte sihtotstarbekohasel kasutamisel,

Pidage silmas:

Lugege enne montaaži ja käikuvõtmist kogu kasutusjuhendi tekst läbi.

Käesoleva kasutusjuhendi ülesandeks on hölbustada seadme tundmaöppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele.

Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saate seadmega ohutult, asjatundlikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisuaegu ning suurendada elektritööriista töökindlust ja eluiga.

Lisaks käesolevas kasutusjuhendis esitatud ohutusnõuetele peate tingimata oma riigis seadme käitamise kohta kehtivaid eeskirju järgima.

Hoidke kasutusjuhendit kilekotis mustuse ja niiskuse eest kaitstult seadme juures alal. Kõik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima. Seadmega tohivad töötada ainult isikud, keda on seadme kasutamise osas instrueeritud ja sellega seonduvast ohtudest teavitatud. Nõuta-vast miinimumvanusest tuleb kinni pidada.

Peale käesolevas kasutusjuhendis sisalduvate ohutusjuhiste ning Teie riigis sama ehitusviisiga seadmete kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid.

Me ei võta vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eirami- sest.

2. Seadme kirjeldus (joon. 1 - 3)

1. Kandekäepide
2. Ventilatsiooniga paagikork
3. Bensiinikraan
4. Tagastuv starter
5. Mootorikate
6. Süüteküünla kaas
7. Kütusepump
8. Maandusühendus
9. Energiasäästulüliti
10. 230 V \~ - pistikupesa (2x)
11. 12 V d.c. Ohutuspäästik
12. 12 V d.c. Ühendus
13. Ölihoiatusnäidik
14. Ülekoormusnäidik
15. Käitusnäidik
16. Segurikastushoob
17. Süüteküünla võti
18. 12 V klemmidega adapterkaabel
19. Kolu
20. Ōlitäitemahuti

A Ôhueemaldus „ON„
B Ôhueemaldus „OFF„
C Kütusetorustik
D Ölitäitepolt
E Ôhufiltri kaas
F Eelfilter
G Peenfilter
H Süütekünal
I Süütekaabel

3. Tarnekomplekt

• SG2000
• kasutusjuhend
• süüteküünla võti
• kolu
  • 12 V klemmidega adapterkaabel
• ölitäitemahuti

- Avage pakend ja võtke seade ettevaatlikult pakendist välja.

- Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).

- Kontrollige üle, kas tarnekomplekt on terviklik.

- Kontrollige seadet ja tarvikudetaile transpordikahjustuste suhtes. Puuduste korral tuleb kohe kohale-toojat teavitada. Hilisemaid pretensioone ei rahuldata.

- Hoidke pakendit võimaluse korral kuni garantiiaja möödumiseni alal.

- Tutvuge enne kasutamist kasutusjuhendi alusel seadmega.

- Kasutage tarvikute ja kulu- ning varuosade puhul ainult originaalosi. Varuosi saate oma edasimüüjalt.

- Edastage tellimuste korral meie artiklinumbrid ja seadme tüüp ning ehitusaasta.

⚠ Tähelepanu!

Seade ja pakendusmaterjal pole laste mänguasjad! Lapsed ei tohi kilekottide, kilede ja väikedetailidega mängida!

OHT

4. Sihtotstarbekohane kasutus

Seade sobib rakendusteks, mis näevad ette käituse 230 V vahelduvpingeallikalt.

Järgige tingimata ohutusjuhistes esitatud piiranguid.

Generaatori eesmärgiks on käitada elektritööriistu ja toita vooluga valgusallikaid. Palun kontrollige majapidamisseadmete puhul tootja andmete alusel sobivust. Küsige kahtluse korral vastava seadme volitatud edasimüüjalt üle.

Kõnealune elektriagregaat on välja töötatud eranditult elektriliste seadmete käitamiseks, mille max võimsus jääb generaatori võimsusandmete piiresse. Tuleb arvestada induktiivsete tarbijate suurema käivitusvooluga.

Inverter

Inverter-elektrigeneraatori puhul toodetakse voolu täiesti uuel viisil. Sisemuses asuva väikese mitmepooluselise mähisega toodetud vahelduvpinge muundatakse elektroonika poolt esmalt alalispingeks, seejärel puhtakujulise siinusköveraga vahelduvpingeks. Puhtakujulise siinuskövera töttu on võimalik käitada elektroonilisi seadmeid ilma neid kahjustamata.

Masinat tohib kasutada ainult vastavalt selle ots-tarbele. Igasugune sellest ulatuslikum kasutus pole sihtotstarbekohane. Sellest põhjustatud kahjude või igat liiki vigastuste eest vastutab kasutaja/operaator ja mitte tootja.

Palun pidage silmas, et meie seadmed pole konstrueeritud kommerts-, käsitööndus- ega tööstuskasutuse jaoks. Me ei võta üle pretensiooniöiguskohustust, kui seadet kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ning samaväärsetel tegevustel.

5. Ohutusjuhised

Käesolevas kasutusjuhendis oleme varustanud Teie ohutust puudutavad kohad selle märgiga: △

Peale selle sisaldab kasutusjuhend muid tähtsaid tekstikohti, mis on tähistatud sõnaga „TÄHELEPA-NU!“.

⚠ Tähelepanu!

Seadmete kasutamisel tuleb ohutusabinõudest kinni pidada, et vältida vigastusi ja kahjustusi. Lugege käesoleva kasutusjuhend / ohutusjuhised seetõttu hoolikalt läbi. Kui peaksite seadme teistele isikutele üle andma, siis palun väljastage ka käesolev kasutusjuhend / ohutusjuhised. Me ei võta vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eiramisest.

⚠️ OHT

Selle korralduse eiramise korral valitseb suurim oht elule või eluohtlike vigastuste oht.

⚠ HOIATUS

Selle korralduse eiramise korral valitseb oht elule või raskete vigastuste oht.

⚠️ ETTEVAATUST

Selle korralduse eiramise korral valitseb kergete kuni keskmiste vigastuste oht.

⚠ JUHIS

Selle korralduse eiramise korral valitseb mootori või muude materiaalsete väärtuste kahjustamise oht.

Üldised ohutusjuhised

1. Hoidke oma tööpiirkond korras

- Tööpiirkonnas valitseva korratuse tagajärjeks vöivad olla önnetused.

2. Arvestage ümbrusmöjudega

• Ärge töötage seadmega kunagi suletud või halvasti ventileeritud ruumides. Kui mootor töötab, siis toodetakse mürgiseid gaase. Need gaasid võivad olla lõhnatud ja nähtamatud.
• Ärge jätke seadet vihma kätte.
• Ärge kasutage seadet niiskes või märjas keskkonnas.
• Pöörake ebatasasel maastikul tähelepanu kindlale seisuasendile.
• Hoolitsege töötamisel piisava valgustuse eest.
• Ärge kasutage seadet kohtades, kus esineb kergesti süttivat vegetatsiooni või valitseb tule-kahju- või plahvatusoht.

- Pange kuivuse korral valmis tulekustuti (tulekahju oht).

3. Hoidke teised isikud eemal

- Ärge laske seadme juurde teisi isikuid, eelkõige lapsi ja noorukeid. Hoidke nad tööpiirkonnast eemal.

4. Hoidke mittekasutatavaid seadmeid turvaliselt alal

- Mittekasutatavaid seadmeid tuleks ladustada kuivas körgemal asuvas või lukustatud kohas, väljaspool laste käeulatust.

5. Ärge koormake seadet üle

- Töötage mainitud võimsusvahemikus.

6. Töötage täie teadvuse juures olles

- Ärge töötage kunagi alkoholi, uimastite, ravimite või muude substantside mõju all, mis võivad nägemisvõimet, osavust ja analüüsivõimet halvendada.

7. Kasutage seadet sihtotstarbekohaselt

- Ärge kasutage seadet rakendusteks, mille jaoks see pole ette nähtud.

Ohutusjuhiseid süttimisvõimeliste käitusainete- ga ümberkäimisel

1. HOIATUS!: Bensiin on kergesti süttiv:
2. Ladustage bensiini mahutites, mis on spetsiaalselt selleks otstarbeks välja töötatud.
3. Valage bensiini juurde ainult öues ja ärge suitsetage seejuures.
4. Valage bensiini juurde enne mootori käivitamist. Ärge eemaldage kunagi kütusepaagi kübarat ega valage bensiini juurde, mil mootor töötab või on veel kuum.
5. Kui kütust loksutatakse üle, siis ärge proovige mootorit käivitada, vaid liigutage masin mahaloksutatud kütusega piirkonnast välja ja vältige köiki süüteallikaid, kuni köik kütuseaurud on lendunud. Paigaldage kütusepaagi ja kanistri kübarad jälle kindlalt tagasi.

Kütusega täitmine

• Enne täitmist tuleb mootor alati seisma panna.
  ⚠ Tähelepanu! Avage kütusekorki alati ettevaatlikult, et valitsev ülerõhk saab aeglaselt langeda.
• Seadmega töötamisel tekivad korpusel kõrged temperatuurid. Laske seadmel enne tankimist täie- likult maha jahtuda.
  ⚠ Tähelepanu! Seadme ebapiisava mahajahtumise korral võib kütus tankimisel süttida ja raskeid põletusi põhjustada.
• Pidage silmas, et paaki ei valata liiga palju kütust. Kui loksutate kütust üle, siis tuleb kütus kohe eemaldada ja seade ära puhastada.
• Sulgege kütusepaagi sulgurpolt alati korralikult, et vältida vabanemist käitamisel tekkivate vibratsioonide töttu.

OHT

Ärge tankige masinat lahtise leegi läheduses.

Spetsiaalsed ohutusnõuded sisepõlemismooto- rite kasutamisel

⚠️ OHT

Sisepõlemismootorid kujutavad endast käitamise ja tankimise ajal erilist ohtu. Lugege ja järgige alati hoia- tusjuhiseid. Eiramise korral võivad juhtuda rasked või isegi surmavad vigastused.

1. Generaatoril ei tohi muudatusi teostada.
2. ⚠ Tähelepanu!
   Mürgistusoht, heitgaasid, kütused ja määrdeaineid on mürgised, heitgaase ei tohi sisse hingata
3. ⚠ Tähelepanu!
   Põletusoht, ärge puudutage väljalaskesüsteemi ja ajamiagregaati
4. Ärge käitage seadet ventileerimata ruumides või kergesti süttivas ümbruses. Kui seadet soovitakse käitada hästi ventileeritud ruumides, siis tuleb heitgaasid vastava väljalaskevooliku kaudu vahetult öue juhtida.
   ⚠ Tähelepanu! Ka väljalaskevoolikuga käitamisel vöivad mürgised heitgaasid välja tungida. Tu-leohu töttu ei tohi väljalaskevoolikut kunagi süttimisohtlike ainete peale suunata..
5. ⚠ Plahvatusoht!
   Ärge käitage seadet kunagi kergesti süttivate ainetega ruumides.
6. Tootja poolt eelseadistatud pöördeid ei tohi muuta. Seade või külge ühendatud seadmed võivad kahjustada saada.
7. Pange seade üles seintest või külge ühendatud seadmetest vähemalt 1m kaugusele.
8. Pange seade kindlale tasasele kohale. Pööramine, kallutamine või asukoha vahetamine on käitamise ajal keelatud.
9. Ärge haarake generaatorist kunagi märgade kä-tega kinni.
10. Kaitske ennast elektrialaste ohtude eest.
11. Kasutage öues ainult selleks heaks kiidetud ja vastavalt tähistatud pikendusjuhtmeid (H07RN).
12. Pikendusjuhtmete kasutamisel ei tohi nende üldpikkus ületada 1,5 mm2 puhul 50 m, 2,5 mm2 puhul 100 m.
13. Remondi- ja seadistustöid tohib teostada ainult volitatud erialapersonal.

14. Ärge puudutage mehaaniliselt liikuvaid või kuumi osi. Ärge eemaldage kaitsekatteid..

15. Tehnilistes andmetes helivõimsustaseme (L WA ) ja helirõhutaseme (L PA ) all esitatud väärtused kujutavad endast emissioonitasemeid ega tähista tingimata kindlat tööalast taset. Kuigi emissiooni- ja immissioonitasemed on üksteisega kooskölas, pole neid võimalik usaldusväärselt võimalike täiendavate ettevaatusmeetmete vajaduse määramiseks kasutada. Mõjutegurid tööjõu aktuaalsele immissioonitasemele hölmavad tööruumi, muude müraallikate jne omadusi nagu nt masinate arvu, teisi piirnevaid protsesse ning ajavahemikku, mille vältel operaator müra käes viibib. Samuti võib lubatav immissioonitase riigiti erineda. Siiski pakub könealune informatsioon masina käitajale riskide ja ohtude parema hindamise võimalust.

16. Ärge kasutage vigaseid elektrilisi käitusvahendeid (ka pikenduskaableid ja pisteühendusi).

17. Ärge pistke kunagi esemeid öhutuspiludesse. See kehtib ka siis, kui seade on välja lülitatud. Eiramine võib põhjustada vigastusi või seadmel kahjustusi.

18. Generaatorigruppe saab normaalsetel ümbrustingimustel laadida ainult kuni nende nimivõimsuseni. Kui generaatorigrupp kasutatakse tingimustel, mis ei vasta ISO 8528-8 kohastele referentstingimustele ja mootori või mitmefaasilise generaatori jahutus on halvendatud (nt käituse tõttu tökestatud piirkondades), siis tuleb võimsust vähendada.

19. Võimsust tuleb kõrgematel temperatuuridel, suurematel kõrgustel ja niiskuse korral alljärgnevalt kirjeldatud viisil vähendada.

-Max töötemperatuur: 40 °C

-Max körgus: 1000 m

-Max niiskus: 90 %

1. Hoidke seade ölist, mustusest ja muust saastest puhas.

2. Tehke kindlaks, et mürasummuti ja öhufilter talitlevad nöuetekohaselt. Need osad on ette nähtud väärsüüte korral leegikaitsmena.

3. Enne elektrijuhtmete ühendamist peab seade saavutama oma täispöörded. Ühendage juhtmed enne mootori väljalülitamist lahti.

4. Vältimaks elektrilöökidest tingitud vigastusi, siis tehke kindlaks, et kütusepaak pole täiesti tühi, kui elektrijuhtmed on külge ühendatud.

5. Koormus ei tohi ületada generaatori tüübisildil esitatud võimsust. Ülekoormus võib põhjustada kahjustusi või lühendada seadme eluiga.

6. Ärge ühendage seadet majapidamis-pistikupesade külge. Seadet ei tohi ühendada teiste vooluallikate külge, näiteks varustusettevõtte elektrivõrku. Erilistel juhtudel, kui soovitakse Standby-ühendust olemasolevate elektriliste rajatistega, siis tohib seda teostada ainult kvalifitseeritud elektrik, kes peab võtma arvesse varustuse käitamisel avalikku elektrivarustusvõrku kasutades ja seadme käitamisel esinevaid erinevusi.

7. Seisake mootor:

- Alati, kui Te masina juurest lahkute

- Enne kütuse juurdevalamist

1. Sulgege alati kütusekraan, kui masin pole käigus.

2. Ärge kasutage mootori seiskamiseks kunagi segurikastushooba.

Hoiatus! Antud elektritööriist tekitab käitamise ajal elektromagnetilise välja. Könealune väli vöib teatud tingimustel aktiivsete vöi passiivsete meditsiiniliste implantaatide talitlust halvendada. Vähendamaks tösiste vöi surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui elektritööriista käsitsetakse.

Teeninduse/hooldusjuhtumi ohutusjuhised

1. Kasutage hoolduse ja tarvikute puhul ainult originaalosi.
2. Asendage defektsed mürasummutid.
3. Kontrollige seadet enne kasutamist alati vaatluskontrolliga kulumise ja kahjustumise suhtes. Asendage kulunud või kahjustatud elemendid ning poldid. Pingutage kõik mutrid, poldid ja kruvid kinni tegemaks kindlaks, et varustus on turvalises käitusseisundis.
4. Kütusesüsteemis tuleb viia läbi regulaarseid kontrollimisi lekkekohtade või kulumisjälgede suhtes, näiteks haprad torud, lahtised või puuduvad klambrid ning kahjustused paagil või paagikork. Enne kasutamist tuleb kõik defektid kõrvaldada.
5. Enne kui puhastate või seadistate seadet või mootorit, tuleb eemaldada süüteküünal või süüte- kaabel, et vältida kogemata käivitamist.

△ HOIATUS!

Asjatundmatu hooldus või probleemi eiramine või kõrvaldamata jätmine võib muutuda käituse ajal ohuallikaks. Käitage ainult regulaarselt ja õigesti hooldatud masinaid. Ainult nii saate eeldada, et saate oma sea det, ohutult, ökonoomselt ja rikkevabalt käitada.

Ärge puhastage, hooldage, seadistage ega remontige masinat töötavas seisundis. Liikuvad osad vöivad raskeid vigastusi pöhjustada.

Ärge kasutage masinaosade puhastamiseks bensiini ega teisi süttimisvõimelisi lahusteid.

⚠ HOIATUS! Kütuste ja lahustite aurud võivad plahvatada.

Paigaldage kaitse- ja turvavarustus pärast remondija hooldustöid jälle seadme külge.

Pöörake tähelepanu seadme käitusohutule seisundile, kontrollige eelkõige kütusesüsteemi tihedust.

Puhastage mootori jahutusribid alati mustusest.

Jääkohud ja kaitsemeetmed

Ergonoomiliste põhimõtete eiramine Isikliku kaitsevarustuse (IKV) hooletu kasutus

Isikliku kaitsevarustuse hooletu kasutamine võib põhjustada raskeid vigastusi.

- Kandke ettenähtud kaitsevarustust.

Inimlik käitumine, vale käitumine

- Olge köigil töödel alati kontsentreeritud.

⚠ Jääkoht - ei saa kunagi välistada.

Elektrilised jääkohud

Elektriline kontakt

Süüteküünla pistiku puudutamisel vöib töötava mootori korral elektrilöögi saada.

- Ärge puudutage töötava mootori korral küünlapistikut ega süüteküünalt.

Termilised jääkohud

Põletused, külmapaistetused

Summuti/korpuse puudutamine võib põhjustada põletusi.

- Laske mootorseadmel maha jahtuda.

Ohustamine müra töttu

Kuulmekahjustused

Pikemaajaline kaitsmata töötamine seadmega võib põhjustada kuulmekahjustusi.

- Kandke põhimõtteliselt kuulmekaitset.

Masina heitgaasid võivad põhjustada tervisekahjustusi.

- Kasutage mootorseadet ainult öues.

Tuli, plahvatus

- Töötamise ja tankimise ajal on suitsetamine ning lahtine tuli keelatud.

Käitumine avariijuhtumil

Alustage võimaliku tekkiva õnnetuse korral vastavalt vajalike esmaabimeetmetega ja kutsuge kiireimal võimalikul viisil arstiabi.

Kui kutsute abi, siis esitage järgmised andmed:

1. Kui see toimus
2. Mis toimus
3. Kui palju vigastatuid
4. Milline vigastusliik
5. Kes teatab!

6. Tehnilised andmed

Generaator Digitaalne inverter

Kaitseliik IP23M
Kestevvõimsus P _nimi (S1)(230 V) W	1600 W
Max võimsus P _max (S2 2 min) (230 V) W	2000 W
Nimipinge U _nimi	2 x 230 V~
Nimivool I _nimi	7 A (230 V)
Sagedus Fnimi 50 Hz
Ajamimootori koosteviis	4-taktiline 1-silindriline, õhkjahutusega
Töömaht cm ^3	105,6 cm ^3
Max võimsus (mootor) 2,1 kW / 2,86 hj
Kütus pliivaba (E5)
Paagi maht 3,2 l
Mootoriõli tüüp 10W30 / 15W40
Nafta kogus (ligikaudu) 350 ml
Kulu täiskoormusel 1,07 l/h
Kaal 20,4 kg
Võimsustegur cos φ 1
Võimsusklass G1
Temperatuur max	40 °C
Max ülespanemiskõrgus(üle NN)	1000 m
Süüteküünal	A7RTC

Õigus tehnilisteks muudatusteks reserveeritud!

Töörežiim S1 (kestevrežiim)

Masinat saab kestvalt esitatud võimsusega käitada.

Töörežiim S2 (lühiajarežiim)

Masinat tohib lühiajaliselt maksimaalse võimsusega käitada. Seejärel peab masin teatud ajavahemiku seisma, et mitte lubamatult soojendada.

Müraemissiooni informatsiooni möödeti asjaomaste normide järgi:

Helirõhk L_pA = 75 dB(A)

Helivõimsus L_wA = 95 dB(A)

Mõõtemääramatus K_pA = 3,0 dB

Kandke kuulmekaitset.

Müra toime võib põhjustada kuulmiskadu.

7. Enne käikuvõtmist

⚠ TÄHELEPANU!

Kontrollige enne mootori käivitamist:

• Kontrollige kütusetaset, valage vajaduse korral juurde - paak peab olema vähemalt pooleni täis
• Hoolitsege seadme piisava ventilatsiooni eest
• Veenduge, et süütekaabel on süüteküünla külge kinnitatud
• Lahutage võimalik külge ühendatud seade elektrigeneraatori küljest
• Ôhufiltri seisundit
  • Kütusetorustike seisundit
• väliseid poltliiteid tugeva kinnituse suhtes

Tähelepanu! Valage enne esmakordset kasutamist öli sisse.

Kontrollige iga kord enne kasutamist väljalülitatud mootori korral tasasel pinnal ölitaset. Kasutage parima kvaliteediga neljatakti- või samaväärset HD-õli. SAE 10W-30 soovitatakse kasutada üldiselt kõigil temperatuuridel.

Ölitaseme kontrollimine, joon. 9

Eemaldage mootori kattepaneel (joon. 6-7)

Võtke õlitäitekork (D) maha ja pühkige mõõtevarras puhtaks.

Kontrollige ölitaset, lükates selleks sukelvarda täite-otsakusse ilma seejuures korki sisse keeramata.

Kui õlitase peaks olema liiga madal, siis valage soovitatud õli õlitäiteotsaku alumise servani juurde.

Kütuse sissevalamine

• Avage seadme tankimiseks paagikork (2) seda vastupäeva keerates.
• Valage kütust säilitusmahutisse.
• Sulgege paak paagikorki (2) päripäeva keerates.

Soovitatav kütus

Kõnealuse mootori jaoks vajatakse eranditult pliivaba tavabensiini Research oktaaniarvuga 91 või kõrgem.

⚠ Kasutage ainult värsket, puhas kütust.

Bensiinis leiduv vesi või mustus kahjustab kütusesüsteemi

Paagi ruumala: 3,2 liitrit

△ Tankige hästi ventileeritud piirkonnas seisatud mootori korral. Kui mootor oli vahetult enne seda käigus, siis laske sel esmalt maha jahtuda.

Ärge täitke mootorit kunagi hoones, kus bensiiniaurud võivad leekide või sädemeteni jõuda.

Bensiin on äärmiselt tuleohtlik ja plahvatusvõimeline. Te võite kütusega ümberkäimisel põletusi või muid raskeid vigastusi saada.

• Lülitage mootor välja ja hoidke kuumusest, sädemetest ning leekidest eemal.
• Tankige ainult öues.
• Pühkige üleloksutatud bensiin viivitamatult ära.

8. Käikuvõtmine

8.1 Mootori käivitamine

• Seadke paagikorgi ventilatsioon "ON" peale (joon. 4 pos A)
• Seadke bensinikraan asendisse "ON" (joon. 5 pos 3)

„Soojas“ seisundis

- Käivitage mootor tagastuva starteriga - tömmake selleks käepidet jõuliselt enda poole. Seadke tagastuv starter örnalt ja aeglaselt käsitsi esialgsesse asendisse. Kui mootor ei peaks olema käivitunud, siis tömmake veelkord käepidet enda poole. (joon. 5 pos 4)

„Külmas“ seisundis

• Rakendage vajaduse korral paar korda kütusepumpa, kuni näete, et kütust pumbatakse läbi torustiku.
• Seadke segurikastushoob asendisse "RUN" (joon. 6)
• Käivitage mootor tagastuva starteriga; tömmake selleks käepidet jõuliselt enda poole. Seadke tagastuv starter örnalt ja aeglaselt käsitsi esialgsesse asendisse. Kui mootor ei peaks olema käivitunud, siis tömmake veelkord käepidet enda poole. (joon. 5)

Juhis:

Kui mootorit käivitatakse esimest korda, siis läheb käivitamiseks tarvis mitut katset, kuni kütus on paagist mootori juurde pumbatud.

- Seadke segurikastushoob pärast mootori käivitumist (u 15-30 s järel) asendisse "RUN". (joon. 6)

8.2 Mootori seiskamine

• Laske elektrigeneraatoril enne selle seiskamist veidi ilma koormuseta töötada, et agregaat saaks "järeljahtuda"
• Seadke bensinikraan asendisse "OFF" (joon. 5)

Näidik aktiveerub liiga madala ölitaseme korral ja deaktiveerub kohe, kui ölitase on piisav.

8.4 Ülekoormusnäidik (14)

Ülekoormuskaitse muutub kõrge võimsustarbe korral aktiivseks ja lülitab 230 V pistikupesad (10) välja.

Lülitage seade lõigus 8.2 kirjeldatud viisil välja.

Lahutage voolutarbijad seadme küljest.

Võtke seade lõigus 8.1 kirjeldatud viisil taas käiku.

8.5 Käitusnäidik (15)

Käitusnäidik on töötava mootori korral aktiivne

8.6 Energiasäästulüliti (9

Seadke tühikäigul kütusekulu vähendamiseks energiasäästulüliti positsiooni „ON„.

8.7. Elektrialane ohutus

Elektritoitejuhtmed ja külge ühendatud seadmed peavad olema laitmatus seisundis.

Ärge ühendage elektrigeneraatorit kunagi vooluvõrguga (pistikupesaga).

Juhtmete pikkused tarbijate juurde tuleb hoida võimalikult lühikesed.

8.8 Maandus (joon. 2)

Staatiliste laengute ärajuhtimiseks on võimalik korpus maandada. Selleks ühendage kaabli üks ots generaatori maandusühenduse (8) külge ja teine ots eksternse massiga (nt varrasmaandur).

8.9 12 V ühendus

12V DC ühenduse (12) küljes saab kaasasoleva kaabliga (18) 12V akut laadida.

9. Hooldus

HOIATUS

• Teostage hooldustöid ainult seisatud mootori korral.
• Tömmake süüteküünla pistik süüteküünalt maha.

Õlivahetus

Vahetage mootoriõli pärast esimest 25 töötundi, hiljem pärast iga 50 töötundi või iga kolme kuu tagant. Mootoriõli vahetust tuleks teostada töösooja mootori korral.

• Hoidke ölivahetuseks käepärast sobivat mahutit, mis ei lase läbi.
  • Eemaldage mootorikate (joon. 6 - 7 pos 5)
  • Avage ölitäitepolt (joon. 9 pos D)
• Laske vana öli elektrigeneraatorit kallutades sobivasse kogumismahutisse välja.
• Valage mootoriõli kaasasoleva õlitäitemahutiga kuni õlimõõtevarda ülemise märgistuseni sisse.
• Utiliseerige vana öli nõuetekohaselt. Andke vana öli kogumispunktis ära. Enamus tanklad, remonditöökojad või toormepunktid võtavad vana öli tasuta tagasi.

Öhufilter

Öhufilter on varustatud 2 öhufiltrisüdamikuga. Öhufiltri sagedane puhastamine ennetab karburaatori väärtalitust.

Öhufiltri puhastamine ja öhufiltrisüdamike vahetamine

• Öhufiltrit tuleks iga 30 töötunni tagant puhastada.
• Eemaldage mootorikate (joon. 6 - 7 pos 5)
  • Eemaldage õhufiltri kaas (joon. 10 pos E)
• Eemaldage filterelemendid (joon. 11 pos F+G)
• Puhastage filterelemente seebiveega, loputage neid seejärel puhta veega ja laske neil enne uuesti paigaldamist korralikult ära kuivada.
• Kokkupanemine toimub vastupidises järjekorras

HOIATUS

Ärge kasutage öhufiltrisüdamiku puhastamiseks KU-NAGI bensiini või madala leekpunktiga puhastuslahuseid. Tagajärjeks võib olla tulekahju või plahvatus.

JUHIS

Ärge laske mootoril kunagi ilma öhufiltrisüdamikuta või kahjustatud öhufiltrisüdamikuga töötada. Mustus pääseb mootorisse, mille tõttu võivad tekkida raske- kujulised mootorikahjustused. Sel juhul keelduvad müüja ja tootja igasugustest garantiiteenustest.

Süüteküünla kontrollimine, puhastamine ja asen-damine

Kontrollige süüteküünalt 10 töötunni järel mustuse ja köntsa suhtes. Vajaduse korral puhastage see vasest traatharjaga. Hooldage süüteküünalt edasise 50 töötunni järel.

• Avage süüteküünla kaas (joon. 12+13)
- Eemaldage süütekaabel koos pistikuga. (joon. 14 pos I)
- Eemaldage süütekühna sokliit igasugune mustus (pos H).
- Kasutage süütekününla mahavõtmiseks mutrivõtit.
- Kontrollige süüteküünalt visuaalselt. Eemaldage vaj. korral olemasolevad sadestised traatharjaga.
- Otsige süüteküünla ülaküljel värvimuutusi. Standardselt peaks olema värvus hele.
- Kontrollige süüteküünla pilu. Pilu aktsepteeritav laius on 0,6 - 0,7 mm (joon. 15)
- Paigaldage süüteküünal ettevaatlikult käsitsi.
- Kui süüteküünal pandi sisse, siis pingutage see süüteküünla võtmega kinni.
- Pange süütekaabel koos pistikuga süüteküünla peale.

JUHIS

Lõtvunud süüteküünal võib üle kuumeneda ja mootorit kahjustada. Ja süüteküünla liiga tugev kinnipingutamine võib silindripea keeret kahjustada.

Hooldusteave

Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilminguidjärgmistel detailidel ning neid detaile käsitletakseku-lumaterjalina.

Kuluosad*: Süüteküunal

* ei pruugi tingimata tarnekomplektiga kaasas olla!

Puhastamine

• Hoidke kaitseasadised, ōhupilud ja mootori korpus võimalikult tolmu- ning mustusevabad. Hõõruge seade puhta lapiga üle või puhuge madala rõhuga suruõhuga puhtaks.
• Me soovitame seadet vahetult pärast igakordset kasutamist puhastada.
• Puhastage seadet regulaarselt niiske lapi ja vähe-se mäardeseebiga. Ärge kasutage puhastusvahendeid või lahusteid; need võivad seadme plastosi rikkuda. Pidage silmas, et seadme sisemusse ei saaks vett sattuda.

10. Ladustamine

1. Viige läbi köik üldised hooldustööd, mis on esitatud kasutusjuhendi lõigus „Hooldus“.
2. Laske paagist kütust välja (kasutage selleks ehituspoest pärit laiatarbe plastmassist bensiinipumpa).
3. Käivitage masin pärast kütuse väljalaskmist.
4. Laske masinal tühikäigul edasi töötada, kuni see seiskub. See puhastab karburaatori allesjäänud kütusest.
5. Laske masinal maha jahtuda (u 5 minutit).
6. Eemaldage süüteküünal.
7. Valage põlemiskambrisse üks teelusika täis 2-takti-mootoriõli. Tõmmake käivitusnööri mitu korda ettevaatlikult välja, et sisemised detailid öliga katta.
8. Pange süüteküünal jälle sisse.
9. Puhastage masina välimine korpus.
10. Hoidke masinat alal külmas ja kuivas kohas väljaspool süüteallikate ning põlemisvõimeliste ainete ulatust.

Taaskäikuvõtmine

1. Eemaldage süüteküünal.
2. Tõmmake käivitusnööri mitu korda välja, et pu-hastada põlemiskamber ölijääkidest.
3. Puhastage süüteküünla kontaktid või paigaldage uus süüteküinal.
4. Täitke paak.

11. Transportimine

HOIATUS

Laske masina mootoril enne transportimist või vastavalt enne seismapanemist maha jahtuda, et vältida põletusi ja välistada tulekahju oht.

Kui soovite seadet transportida, siis tühjendage eelnevalt bensiinipaak. Puhastage seade harjaga või käsiluuaga jämedast mustusest.

12. Utiliseerimine ja taaskäitlus

Seade paikneb pakendis, et transpordikahjustusi väl- tida. Pakend on toorainest ja seega taaskasutatav või saab selle tooraineringlusse tagasi suunata.

Seade ja selle tarvikud koosnevad erinevatest materjalidest nagu nt metallist ning plastmassidest. Suunake defektsed koostedetailid erijäätmete utiliseerimisse. Küsige erialakauplusest või vallavalitsusest järele!

Vanad seadmed ei kuulu olmeprügisse!

Sümbol viitab sellele, et antud toodet ei tohi kasutatud elektri- ja elektroonikaseadmete direktiivi (2012/19/EL) ning siseriiklike seaduste kohaselt utiliseerida koos olmeprügiga. Könealune toode tuleb selleks ettenähtud kogumispunktis ära anda. See võib toimuda nt tagastamisega sarnase toote ostmisel või kasutatud elektri- ja elektroonikaseadmeid taaskäitlevas pädevas kogumispunktis äraandmisega. Asjatundmatu ümberkäimine kasutatud seadmetega võib potentsiaalselt ohtlike ainete töttu, nagu need sageli kasutatud elektri- ja elektroonikaseadmetes sisalduvad, keskkonnale ning inimeste tervisele negatiivset mõju avaldada. Lisaks annate toote asjakohase utiliseerimisega oma panuse loodusressursside efektiivsesse kasutusse. Kasutatud seadmete kogumispunktide kohta saate informatsiooni kohalikust linnavalitsusest, avalik-õiguslikest utiliseerimisasutustest, kasutatud elektri- ja elektroonikaseadmetega utiliseerimisega tegelevatest asutustest või oma prügiveoettevõttest.

13. Rikete körvaldamine

Rike Võimalik põhjus Abinõu
Mootorit ei saa käivitada Süüteküünal nõetunudPole kütust		Puhastage või vahetage süüteküünalElektroodide vahe 0,6 mmValage kütust juurde
Generaatori pinge madal või puudub	Regulaator või kondensaator defektneÖhufilter määrdunud	Pöörduge esindussePuhastage või asendage filter

Turinys: Puslapis:

Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul materjali- või tootmisvea tõttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles kaotab ostja köik õigused garantiile nimetatud vigade tõttu. Ōige käsitsemise korral anname oma osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmismasinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse. tasuta välja köik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskõlbmatuks

Garantija LV
