Gaminio tipas	Stacionarus aukšto slėgio valytuvas
Prekės ženklas ir modelis	Kärcher HDC Standard
Darbinis slėgis	8 MPa (80 bar) arba 16 MPa (160 bar) pagal versiją
Maksimalus slėgis (apsauginis vožtuvas)	13 MPa (130 bar) arba 20 MPa (200 bar) pagal versiją
Debitas	4000–8000 l/h pagal modelį
Elektros maitinimas	400 V trifazis, 50 Hz
Prijungimo galia	14–46 kW pagal versiją
Elektros apsauga	IPX5, I klasė
Matmenys (Ilgis × Plotis × Aukštis)	1168 × 800 × 1469–1881 mm pagal versiją
Tipinis darbinis svoris	318–560 kg pagal versiją
Maks. tiekiamo vandens temperatūra	60 °C (standartinė) arba 85 °C (H versija)
Min./maks. tiekimo slėgis	0,15 MPa (1,5 bar) / 0,6 MPa (6 bar)
Garso slėgio lygis	74–82 dB(A) pagal versiją
Rankos-rankos vibracija (rankena-pistoletas)	3,63 m/s²
Apsauga nuo vandens trūkumo	Apsauga plūdiniu jungikliu bake
Šiluminė apsauga	Temperatūros jutiklis ir variklio apsauginis jungiklis
Slėgio reguliavimas	Per išleidimo vožtuvą ir slėgio jutiklį
Siurblio alyvos priežiūra	Keisti kas 500 valandų, lygį tikrinti kas savaitę
Apsauga nuo šalčio	Išpilti vandenį ir išskalauti antifrizu, jei yra šalčio pavojus
Valiklių priedai	Tinkama Kärcher RM serija (pvz., RM 55, RM 81)
Aukšto slėgio jungtis	Viena išvestis aukšto slėgio žarnai

Dažnai užduodami klausimai - HDC Standard Kärcher

Kaip pradėti naudoti Kärcher HDC Standard?

Atidarykite vandens tiekimą, pasukite pagrindinį jungiklį į padėtį 1, tada paspauskite atblokavimo mygtuką. Prietaisas paruoštas darbui ir automatiškai įsijungia atidarius pistoleto rankeną.

Ką daryti, jei įrenginyje yra vandens nuotėkis?

Patikrinkite varžtines jungtis ir žarnas. Jei nuotėkis viršija 3 lašus per minutę, susisiekite su Kärcher techninės priežiūros tarnyba. Nenaudokite prietaiso, jei yra didelis nuotėkis.

Kokią alyvą naudoti aukšto slėgio siurbliui?

Naudokite Kärcher alyvą, kodas 6.288-016.0. Keičiant alyvą įpilkite 1 litrą. Reguliariai tikrinkite lygį pagal indikatorių.

Kaip apsaugoti prietaisą nuo šalčio?

Jei prietaisas nėra šalčiui atsparioje patalpoje, išpilkite vandenį atsukdami žarnas ir leiskite prietaisui veikti tuščiąja eiga 1 minutę. Tada išskalaukite plūdinį baką tinkamu antifrizu.

Ką daryti, jei prietaisas neįsijungia?

Pirmiausia patikrinkite elektros maitinimą ir pagrindinį jungiklį. Patikrinkite LCD ekrane rodomą klaidos kodą. Dažniausios klaidos: vandens trūkumas (kodas 40) arba suveikęs apsauginis jungiklis (kodai 10-13). Jei reikia, kreipkitės į elektriką arba techninės priežiūros centrą.

Kaip sureguliuoti darbinį slėgį?

Slėgis sureguliuotas gamykloje. Galite pakeisti nustatytą slėgį per LCD ekrano meniu (mygtukai +, -, OK ir ESC). Maksimalų slėgį riboja apsauginis vožtuvas.

Kokius valiklius galiu naudoti su HDC Standard?

Naudokite Kärcher RM serijos valiklius, pvz., RM 55 (universalus valiklis) arba RM 81 (aktyvus šarminis ploviklis). Laikykitės ant pakuotės nurodytų dozių (0,5–8 % priklausomai nuo gaminio).

Kaip išvalyti arba pakeisti antgalį?

Jei slėgis nepakankamas, išskalaukite antgalį. Norėdami jį pakeisti, atsukite nuo antgalio ir sumontuokite tinkamą antgalį (skersmuo pagal modelį). Naudokite tik originalius Kärcher antgalius.

Kada reikia keisti siurblio alyvą?

Alyvą reikia keisti kas 500 darbo valandų (arba du kartus per metus). Naudokite 1 litrą Kärcher alyvos, kodas 6.288-016.0, ir po įpylimo patikrinkite lygį.

Kur gauti atsarginių dalių ir techninės priežiūros paslaugų?

Susisiekite su artimiausiu Kärcher pardavimo biuru. Galima sudaryti techninės priežiūros sutartį. Dėl remonto pagal garantiją kreipkitės į įgaliotą atstovą.

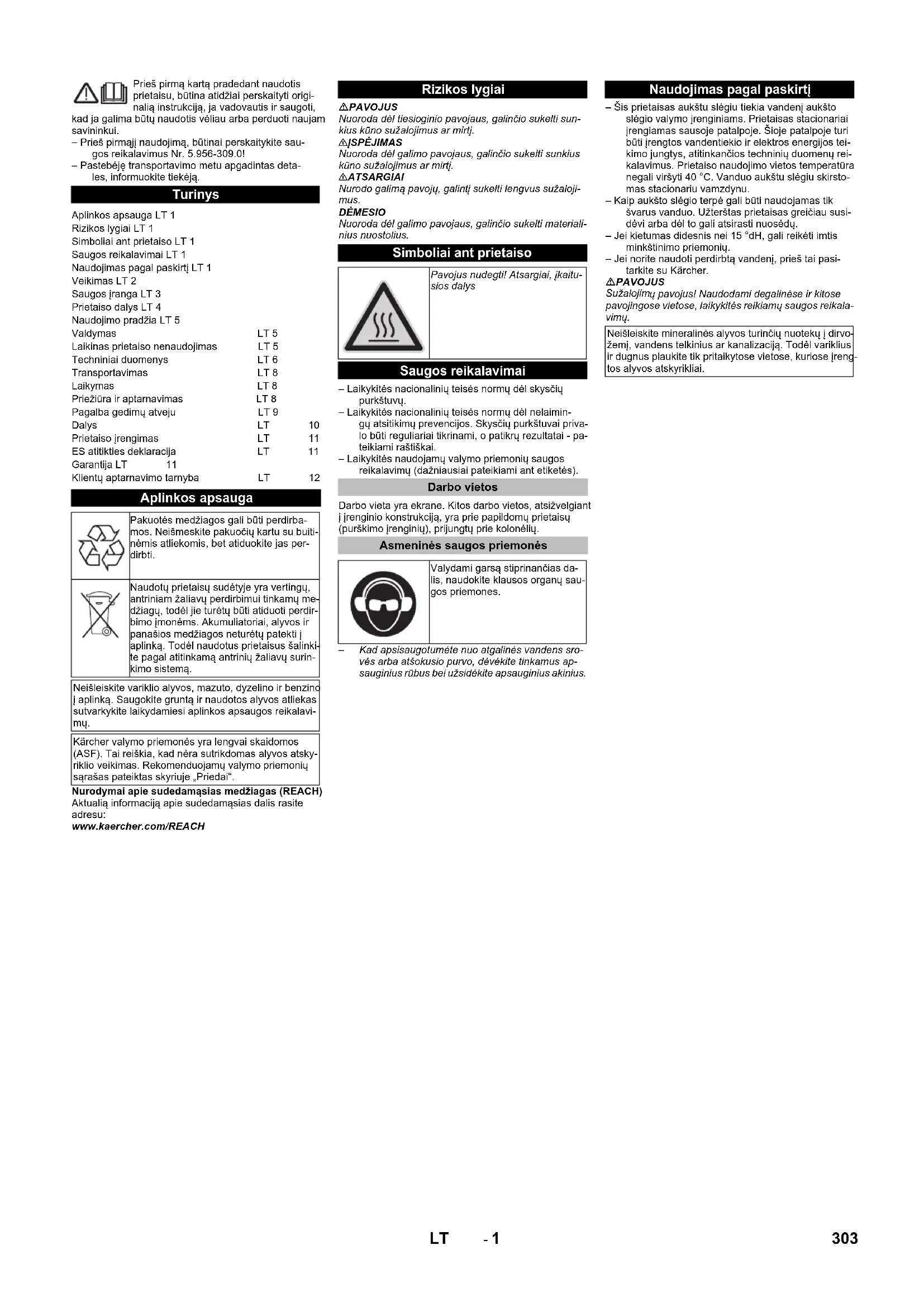

NAUDOJIMO INSTRUKCIJA HDC Standard Kärcher

Prieš pirmą kartą pradedant naudotis prietaisu, būtina atidžiai perskaityti originalią instrukciją, ja vadovautis ir saugoti,

kad ja galima būtų naudotis vėliau arba perduoti naujam savininkui.

– Prieš pirmajj naudojima, būtinai perskaitykite sau-gos reikalavimus Nr. 5.956-309.0!

– Pastebėję transportavimo metu apgadintas detales, informuokite tiekėją.

Turinys

Aplinkos apsauga LT 1
Rizikos lygiai LT 1
Simboliai ant prietaiso LT 1
Saugos reikalavimai LT 1
Naudojimas pagal paskirtj LT 1
Veikimas LT 2
Saugos įranga LT 3
Prietaiso dalys LT 4
Naudojimo pradžia LT 5
Valdymas	LT 5
Laikinas prietaiso nenaudojimas	LT 5
Techniniai duomenys	LT 6
Transportavimas	LT 8
Laikymas	LT 8
Priežiūra ir aptarnavimas	LT 8
Pagalba gedimų atveju	LT 9
Dalys	LT	10
Prietaiso įrengimas	LT	11
ES atitikties deklaracija	LT	11
Garantija LT 11
Klientų aptarnavimo tarnyba	LT	12

Aplinkos apsauga

	Pakuotės medžiagos gali būti perdirbamos. Neišmeskite pakuočių kartu su buiti-nėmis atliekomis, bet atiduokite jas per-dirbti.
	Naudotų prietaisų sudėtyje yra vertingų, antriniam žaliavų perdirbimui tinkamų medžiagų, todėl jie turėtų būti atiduoti perdirbimo įmonėms. Akumuliatoriai, alyvos ir panašios medžiagos neturėtų patekti į aplinką. Todėl naudotus prietaisus šalinki-te pagal atitinkamą antrinių žaliavų surinkimo sistemą.

Neišleiskite variklio alyvos, mazuto, dyzelino ir benzino j aplinką. Saugokite gruntą ir naudotos alyvos atliekas sutvarkykite laikydamiesi aplinkos apsaugos reikalavimų.
Kärcher valymo priemonės yra lengvai skaidomos (ASF). Tai reiškia, kad nėra sutrikdomas alyvos atsky-riklio veikimas. Rekomenduojamų valymo priemonių sąrašas pateiktas skyriuje „Priedai”.
Nurodymai apie sudedamąsias medžiagas (REACH)
Aktualią informaciją apie sudedamąsias dalis rasite adresu:
www.kaercher.com/REACH

Rizikos lygiai

PAVOJUS

Nuoroda dél tiesioginio pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

ΔISPÉJIMAS

Nuoroda dėl galimo pavjoaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

ATSARGIAI

Nurodo galimą pavojų, galintį sukelti lengvus sužalojimus.

DÉMESIO

Nuoroda del galimo pavojaus, galinčio sukelti materialinius nuostolius.

Simboliai ant prietaiso

Pavojus nudegti! Atsargiai, jkaitusios dalys

Saugos reikalavimai

– Laikykitės nacionalinių teisės normų dėl skysčių purkštuvų.
– Laikykitės nacionalinių teisės normų dėl nelaimin-gų atsitikimų prevencijos. Skysčių purkštuvai privalo būti reguliariai tikrinami, o patikrų rezultatai - pateikiami raštiškai.
– Laikykitės naudojamų valymo priemonių saugos reikalavimų (dažniausiai pateikiami ant etiketės).

Darbo vietos

Darbo vieta yra ekrane. Kitos darbo vietos, atsižvelgiant i jrenginio konstrukcija, yra prie papildomų prietaisų (purškimo jrenginių), prijungtų prie kolonėlių.

Valydami garsą stiprinančias da-lis, naudokite klausos organų sau-gos priemones.

Kad apsisaugotuméte nuo atgalinés vandens sro- vés arba atšokusio purvo, dévékite tinkamus ap- sauginius rūbus bei užsidékite apsauginius akinius.

Naudojimas pagal paskirti

– Šis prietaisas aukštu slėgiu tiekia vandenį aukšto slėgio valymo įrenginiams. Prietaisas stacionarial įrengiamas sausoje patalpoje. Šioje patalpoje turi būti įrengtos vandentiekio ir elektros energijos teikimo jungtys, atitinkančios techninių duomenų reikalavimus. Prietaaso naudojimo vietos temperatūra negali viršyti 40 °C. Vanduo aukštu slėgiu skirstomas stacionariu vamzdynu.
– Kaip aukšto slėgio terpė gali būti naudojamas tik švarus vanduo. Užterštas prietaisas greičiau susidėvi arba dėl to gali atsirasti nuosėdy.
– Jei kietumas didesnis nei 15 °dH, gali reikėti imtis minkštinimo priemoniu.
- Jei norite naudoti perdirbta vandenj, prieš tai pasitarkite su Kärcher.

⚠PAVOJUS

Sužalojimų pavojus! Naudodami degalinėse ir kitose pavojingose vietose, laikykitės reikiamų saugos reikalavimų.

Neišleiskite mineralinės alyvos turinčių nuotekų į dirvožemį, vandens telkinius ar kanalizacija. Todėl variklius ir dugnus plaukite tik pritaikytose vietose, kuriose įreng tos alyvos atskyrikliai.

Veikimas

Tekėjimo schema

1 Nešvarumu filtras (darbo vietoje)
2 Temperatūros jutiklis
3 Vandens trūkumo saugiklis
4 Plūdės talpykla
5 Pirminis siurblys
(pasirenkamas priedas)
6 Alkūninio veleno siurblys
7 Apsauginis vožtuvas
8 Elektros variklis
9 Atbulinis vožtuvas
10 Aukšto slėgio žama
11 Aukšto slėgio daviklis
12 Redukcinis vožtuvas
13 Pneumatinis jungiklis
14 Plūdės vožtuvas
15 Blokuojamasis vožtuvas (darbo vietoje)
16 Blokuojamasis vožtuvas (darbo vietoje)

A Vamzdžiai / aukšto slėgio išėjimo anga

B Vandens jvadas

C Vandens nupiltuvas

Vandens jvadas

Vanduo iš plūdės talpyklos tiekiamas j siurblio siurbimo pusę. Plūdės vožtuvas talpykloje padeda išlaikyti joje pastovų vandens lygį. Sugedus plūdės vožtuvui, van- duo išteka per nupiltuvą. Sutrikus vandens tiekimui, vandens trūkumo saugiklis perduoda valdymo sistemai sutrikimo signalą.

Siurbliai

Elektros variklis varo alkūninio veleno siurblj. Siurblys aukštu slėgiu pumpuoja vandenį i slėgio pusę.

Aukšto slėgio pusė

Aukšto slėgio veikiamas vanduo per redukcinį vožtuvą ir slėgio jutiklj patenka į aukšto slėgio išvadą. Po to jis patenka į naudotojo aukšto slėgio sistemą.

Slègio reguliavimas

Vanduo, kuris néra naudojamas, redukciniu vožtuvu gražinamas i plūdės rezervuarą. Jeigu visos elektros energiją vartojančios dalys išjungtos, redukcinis vožtuvas perjungiamas recirkuliacijai i plūdės rezervuarą. Jeigu nepaisant jrengto redukcinio vožtuvo slėgis išėjimo angoje viršija didžiausią leistiną darbo slėgį, atsidaro apsauginiai vožtuvaų.

Valdymas

– Atblokavimo mygtuku jungiamas prietaiso parengties režimas. Jei atidarius rankinį purškimo pistoletą slėgis tampa mažesnis už nustatylą jungimo ribą, jungiami aukšto slėgio siurbliai.
– Jeigu veikiant aukšto slėgio siurbliams ir uždarius visus rankinio purškimo pistoletus įsijungia redukciniio vožtuvo srovės jungiklis, siurbliai vėl išsijungia po delsos, kurią galima nustatyti.
- Jei prietaisas parengties režime, o aukšto slėgio si- urbliai išjungti, paleidžiamas laikmatis ir po 6 valandų atstatomas prietaiso parengties režimas.

Saugos jranga

Saugos jranga apsaugo naudotoją, todėl jos negalima keisti arba nenaudoti.

Plūdės talpyklos vandens trūkumo saugiklis

Vandens trūkumo saugiklis užtikrina, kad aukšto slėgio siurblai nejsijungs, jeigu trūksta vandens.

Temperatūros jutiklis

Vandens temperatūrai per daug pakilus, temperatūros jutiklis išjungia prietaisą.

Apsauginis rites kontaktas

Pneumatinės pavaros apsauginis rītės kontaktas automatiškai išjungia variklj esant teminei perkrovai.

Apsauginis vožtuvas

• Apsauginis vožtuvas atsidaro sugedus redukciniam vožtuvui.
• Apsauginis vožtuvas nustatytas ir užplombuotas gamykloje. Juos nustato tik klientų aptarnavimo tarnyba.

Redukcinis vožtuvas su pneumatiniu jungikliu

– Jei visi rankiniai purškimo pistoletai uždaryti, atsidaro redukcinis vožtuvas ir visas vandens kiekis suteka atgal j plūdės rezervuarą. Aukšto slėgio si-urbilai pneumatiniu jungikliu išjungiami po nustatyto delsos laiko.
- Nesurinktas vandens kiekis redukciniu vožtuvu su-teka i plūdės rezervuarą.

Aukšto slėgio daviklis

Jeigu rankinis purškimo pistoletas vėl atidaromas, įsi-jungiant aukšto slėgio davikliui aukšto slėgio siurbliai vėl pradeda veikti.

1 Plūdės talpykla
2 Plūdės vožtuvas
3 Vandens prijungimo antgalis
4 Elektros variklis
5 Apsauginis vožtuvas
6 Slègio akumuliatorius
7 Alyvos išleidimo varžtas
8 Tepalo lygio rodiklis
9 Tepalo bakas
10 Aukšto slėgio siurblys
11 Pirminis siurblys
(pasirenkamas priedas)
12 Dešinioji skardos uždanga
13 Priekiné skardos uždanga
14 Kairioji skardos uždanga
15 Ekranas
16 Aukšto slėgio žarna
17 Temperatūros jutiklis
18 Vandens trūkumo saugiklis
19 Redukcinis vožtuvas

20 Aukšto slėgio daviklis

21 Pneumatinis jungiklis

22 Pagrindinis jungiklis

23 Jungimo spinta

24 Aukšto slėgio jungtis

Naudojimo pradžia

⚠PAVOJUS

Sužalojimų pavojus! Prietaisas, aukšto slėgio žarna ir jungtys turi būti nepriekaištingos būklės. Jei jų būklė nėra nepriekaištinga, prietaisą naudoti draudžiama.

Valdymas

Saugos reikalavimai

Vartotojas prietaisą turi naudoti pagal nurodymus. Jis turi paisyti aplinkos sąlygų, o dirbdamas – netoliese esančių žmonių laikytis

Niekada nepalikite veikiančio prietaiso be priežiūros.

⚠PAVOJUS

– Galite nusiplikyti karštu vandeniu! Nenukreipkite vandens srovės i žmones ar gyvūnus.

- Pavojus nudegti prisilietus prie jkaitusių įrenginio dalių! Nelieskite karšto vandens ruošimo sistemos vamzdžių ir žarnų. Purškimo vamzdį laikykite tik už rankenų.

- Valymo priemonės galī sužesti ir išėsdinti! Laikykītės ant valymo priemonių pakuočių pateiktų reikalavimų. Valomąsias priemones laikykite asmenims, kurie negali naudoti šių priemonių, neprieinamoje vietoje.

⚠PAVOJUS

Pavojus gyvybei dél srovés smūgio! Nenukreipkite van- dens srovés j šiuos jrenginius:
– elektros prietaisus ir jranga;
- i pati irengini;
- bet kokias dalis darbo srityje, kuriomis teka elektros srovė.

Iš purškimo vamzdžio išsiveržianti vandens srovė sukelia atatranką. Purškimo vamzdžio sukeliama jėga nukreipta j viršų.

⚠PAVOJUS

• Sužalojimy pavojus! Purškimo vamzdžio atatranka gali išmušti Jus iš pusiausvyros. Galite pargriūti, o purškimo vamzdis gali imti nevaldomai judėti ir sužeisti žmones. Parinkite stabilią vietą ir tvirtai laikykite purškimo pistoletą. Jokiu būdu neužblokuokite rankinio purškimo pistoletu sverto.
• Jokiu būdu negalima nukreipti srovės j kitus asmenis arba save, norint nuvalyti rūbus arba avalynę.
  – Išlekiančios dalys gali sužeisti. Išlekiantys daiktai ir atplaišos gali sužeisti žmones ir gyvūnus. Jokiu būdu nenukreipkite vandens srovės į trapius ir nejtvirtintus daiktus.
• Tai gali sukelti nelaimingą atsitikimą! Padangas ir vožtuvus valykite iš ne mažesnio nei 30 cm atstu-mo.

△PAVOJUS

Saugokitės sveikatai pavojingų medžiagų! Nepurkškite ant šių daiktų, nes gali pakilti sveikatai pavojingos medžiagos:
- asbesto sudėtyje turinčių medžiagų,
- daiktų, kuriose gali būti sveikatai pavojingų medžiagų.

△PAVOJUS

• Purškiamas vanduo gali būli karštas su sužaloti! Jrenginiui optimaliai pritaikytos tik originalios Kärcher aukšto slėgio žarnos. Naudojant kitokias žarnas, nesuteikiama garantija.
• Valymo priemonės pavojingos sveiktai! Dėl galimų valymo priemonių priemaišų iš prietaiso išleidžia-mas vanduo nėra geriamojo vandens kokybės.
  — Dirbant prie triukšmą stiprinančių dalių, kyla pavojus pažeisti klausą! Tokiu atveju naudokite klausos organų apsaugos priemones.

Prietaiso vibracija

ΔISPĖJIMAS

Ilgą laiką laikant prietaisą rankose, dėl vibracijos gali at-sirasti kraujosruvos.
Tačiau negalima nustatyti tam tikros naudojimo trukmės, kadangi tai priklauso nuo daugybės veiksnių:
- Asmens kraujotakos sutrikimų (dažnai šąlančių pirštų, pirštų formikacijos).
– Žemos aplinkos temperatūros. Rankoms apsaugoti dévėkite šiltas apsaugines pirštines.
– Tvirtai laikydami prietaisą, išvengsite kraujosrūvų.
– Netrükstamas naudojimas yra pavojingesnis nei naudojimas su pertraukomis.
Reguliariai ilgą laiką naudojant prietaisą ir pasikartojant tokiems pożymiams (pavyzdžiui, pirštų šalimui ir formikacijai), patariame kreiptis i gydytoją.

Ekranas

A Atblokavimo mygtukas
B LCD ekranas
C Pakeiskite dydj (-) arba kreipkite rodyklę j kaire
D Pakeiskite dydį (+) arba kreipkite rodyklę į dešinę
E Patvirtinimo mygtukas (OK)
F Nutraukti (ESC)
- Esant prietaiso parengties režimui, pakaitomis rodomos aukšto slėgio siurblių veikimo valandos ir darbo slėgis.
– Jeigu kyla trikčių, jos pakaitomis rodomos ekrane (žiūrėkite „Trikčių šalinimas“).

Parengimas naudoti

⚠PAVOJUS

Purškiamas vanduo gali būti karštas su sužaloti! ⚠PAVOJUS

Kiekvieną kartą prieś pradėdami naudoti patikrinkite, ar nepažeista aukšto slėgio žarna. Pažeistą aukšto slėgio žarną nedelsdami pakeiskite.

→ Kiekvieną kartą prieš naudodami prietaisą, patikrinkite, ar nepažeisti vamzdžiai, aukšto slėgio žarna, armatūros ir purškimo vamzdis.
→ Patikrinkite, ar tvirtai laikosi ir yra sandari žarnos jungtis.

Avarinis išjungimas

→ Pasukite pagrindinj jungiklj i padėtį „0“.
→ Užsukite čiaupą.
→ Paleiskite rankinį purškimo pistoletą ir palaukite, kol prietaiso nebeveiks slėgis.

Prietaiso jjungimas

→ Atsukite čiaupa.
→ Pasukite pagrindinj jungiklj i padėtį „1“.
→ Paspauskite atblokavimo mygtuką.
→ lšvalykite.

Pastaba: Esant valymo pertraukai, kuri trunka ilgiau nei nustatytą delsos laiką (mažiausiai 30 sekundžiu), prietaisas sustoja. Tuo pat metu 6 valandoms jungiamas parengties režimas. Parengties režime prietaisas jsijungia automatiškai, kai sumažėja slėgis atidarius rankinį purškimo pistoletą.

Parengties režimo atstatymas

→ Paspauskite atblokavimo mygtuka.

Prietaiso išjungimas

→ Pasukite pagrindinį jungiklj i padėtį „0“.
→ Užsukite čiaupą.
→ Paleiskite rankinį purškimo pistoletą ir palaukite, kol prietaiso nebeveiks slėgis.
→ Apsauginiu fiksatoriumi užtikrinkite, kad neatsivertų rankinis purškimo pistoletas.

Laikinas prietaiso nenaudojimas

Ilgesnji laiką nenaudodami prietaiso arba, jei negalima prietaiso jrengti nuo šalčio apsaugotoje vietoje, imkitės šių priemonių (žr. skyriaus „lprasta ir techninė priežiūra“, dalį „Apsauga nuo šalčio“):

→ Išleiskite vandenj.
→ Išskalaukite prietaisą antifrizu.
→ Pagrindiniu jungikliu išjunkite prietaisą ir apsaugokite, kad jis vėl nejsijungtu.

Techniniai duomenys

		HDC 40/8(2.509-605.0)	HDC 40/8 H(2.509-606.0)	HDC 60/8(2.509-611.0)	HDC 60/8 H(2.509-612.0)	HDC 80/8(2.509-619.0)	HDC 80/8 H(2.509-620.0)
Galia
Darbinis slégis MPa (barai) 8 (80)	8 (80) 8 (80) 8 (80)	8 (80) 8 (80)
Didžiausias darbinis viršslégis (apsauginis vožtuvas)	MPa (barai) 13 (130)	13 (130) 13 (130)	13 (130) 13 (130)	13 (130)
Debitas l/h (l/min.) 4000 (66,6) 40	00 (66,6) 6000 (100)	6000 (100) 8000	(133,3) 8000 (133,3)
Vandens prijungimo antgalis
Maž. atitekančio vandens kiekis	l/h (l/min.)	4000 (66,6)	4000 (66,6)	6000 (100)	6000 (100)	8000 (133,3)	8000 (133,3)
Žemiausias tiekiamo vandens slégis	MPa (barai) 0,15	(1,5) 0,15 (1,5) 0,15	(1,5) 0,15 (1,5) 0,15	(1,5) 0,15 (1,5)
Maks. atitekančio vandens slégis	MPa (barai) 0,6 (6)	0,6 (6) 0,6 (6) 0,6	6) 0,6 (6) 0,6 (6)
Maks. atitekančio vandens temperatura	°C	60	85	60	85	60	85
Elektros jranga
Srovės rūšis	--	3~	3~	3~	3~	3~	3~
Dažnis	Hz	50	50	50	50	50	50
Itampa	V	400	400	400	400	400	400
Prijungiamų įtaisų galia	kW	14	15	19,5	21,5	27	28
Elektros saugiklis (inercinis)	A	32	32	50	50	63	63
Saugiklio rūšis	--	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Apsaugos klasė	--	I	I	I	I	I	I
Didžiausia leistina tinklo varža	omai	0,273+j0,171	0,273+j0,171	0,248+j0,156	0,248+j0,156	0,223+j0,140	0,223+j0,140
Elektros įvadas	mm2	4x 16	4x 16	4x 16	4x 16	4x 16	4x 16
Matmenys ir masė
Ilgis	mm	1168	1168	1168	1168	1168	1168
Plotis	mm	800	800	800	800	800	800
Aukštis	mm	1469	1469	1881	1881	1881	1881
Tipinė eksploatacinė masė	kg	318,7	310,6	439,4	459,4	453,2	473,2
Nustatytos vertės pagal EN 60335-2-79
Keliamas triukšmas
Garso slégio lygis LpA	dB(A)	74	74	76	76	76	76
Neapibrėžtis KpA	dB(A)	1	1	1	1	1	1
Delno/rankos vibracijos poveikis
Rankinis purkštuvas	m/s2	3,63 3,63 3,63 3,63	3,63 3,63
Purškimo antgalis	m/s2	7,52 7,52 7,52 7,52	7,52 7,52
Nesaugumas K	m/s2	1,0	1,0	1,0	1,0	1,0	1,0

Išimtis taikomas pagal Reglamento (ES) 2019/1781 I priedo 2 skyrių (12): a)

		HDC 40/16(2.509-603.0)	HDC 40/16 H(2.509-604.0)	HDC 60/16(2.509-609.0)	HDC 60/16 H(2.509-610.0)	HDC 80/16(2.509-617.0)	HDC 80/16 H(2.509-618.0)
Galia
Darbinis slégis MPa (barai) 16 (160) 16 (160) 16 (160) 16 (160) 16 (160)
Didžiausias darbinis viršslégis (apsauginis vožtuvas)	MPa (barai) 20 (200) 20 (200) 20 (200) 20 (200) 20 (200) 20 (200)
Debitas l/h (l/min.) 4000 (66,6) 4000 (66,6) 6000 (100) 6000 (100) 8000 (133,3) 8000 (133,3)
Vandens prijungimo antgalis
Maž. atitekančio vandens kiekis	l/h (l/min.)	4000 (66,6)	4000 (66,6)	6000 (100)	6000 (100)	8000 (133,3)	8000 (133,3)
Žemiausias tiekiamo vandens slégis	MPa (barai) 0,15	(1,5) 0,15 (1,5) 0,15	(1,5) 0,15 (1,5) 0,15	(1,5) 0,15 (1,5)
Maks. atitekančio vandens slégis	MPa (barai) 0,6 (6)	0,6 (6) 0,6 (6) 0,6	6) 0,6 (6) 0,6 (6)
Maks. atitekančio vandens temperatūra	°C	60	85	60	85	60	85
Elektros jranga
Srovės rūšis	--	3~	3~	3~	3~	3~	3~
Dažnis	Hz	50	50	50	50	50	50
Itampa	V	400	400	400	400	400	400
Prijungiamų įtaisų galla	kW	22	22	34	35	45	46
Elektros saugiklis (inercinis)	A	50	50	80	80	100	100
Saugiklio rūšis	--	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Apsaugos klasė	--	I	I	I	I	I	I
Didžiausia leistina tinklo varža	omai	0,180+j0,113	0,180+j0,113	0,158+j0,099	0,158+j0,099	0,138+j0,087	0,138+j0,087
Elektros įvadas	mm2	4x 16	4x 16	4x 35	4x 35	4x 35	4x 35
Matmenys ir masė
Ilgis	mm	1168	1168	1168	1168	1168	1168
Plotis	mm	800	800	800	800	800	800
Aukštis	mm	1469	1469	1881	1881	1881	1881
Tipinė eksploatacinė masė	kg	327,5	426,7	465,5	552,5	540,8	560,8
Nustatytos vertės pagal EN 60335-2-79
Keliamas triukšmas
Garso slégio lygis LpA	dB(A)	80	80	82	82	82	82
Neapibrėžtis KpA	dB(A)	1	1	1	1	1	1
Delno/rankos vibracijos poveikis
Rankinis purkštuvas	m/s2	3,63 3,63 3,63 3,63	3,63 3,63
Purškimo antgalis	m/s2	7,52 7,52 7,52 7,52	7,52 7,52
Nesaugumas K	m/s2	1,0	1,0	1,0	1,0	1,0	1,0

Išimtis taikomas pagal Reglamento (ES) 2019/1781 I priedo 2 skyrių (12): a)

500 150 D 600 D

Schema HDC 80/16 H be skardinio gaubto
A Aukšto slėgio jungtis
B Vandens prijungimo antgalis
C Pagrindinês srovês laido jungtis
D Mažiausias atstumas nuo sienos

Transportavimas

ATSARGIAI

Sužalojimų ir pažeidimų pavojus! Transportuojant prietaisą, reikia atsižvelgti i jo svorį.

→ Transportuojant jrenginį transporto priemonėse, jį reikia užfiksuoti pagal galiojančius reglamentus, kad neslystų ir neapvirstų.

Laikymas

ATSARGIAI

Sužalojimų ir pažeidimų pavojus! Pastatant laikyti prietaisą, reikia atsižvelgti i prietaiso svon.

Priežiūra ir aptarnavimas

PAVOJUS

Susižalojimo pavojus! Prieš visus techninės priežiūros ir remonto darbus, išjunkite prietaisą pagrindinių jungikliu.

Aptarnavimo planas

Terminas Užduotis Prietaíso dalių grupė Veiksmai Vykdytojas
Kasdien Patikrinti rankinį purškimo pistoletą	Rankinis purkštuvas Patikrinkite, ar sandariai užsiveria rankinis purškimo pistoletas.Patikrinkite, kaip veikia apsauga nuo atsitiktinio valdymo. Pa-keiskite sugedusį rankinį purškimo pistoletą.			Naudotojas
	Išeinamieji vamzdžiai, žarnos nuo prietaiso	Patikrinti, ar nepažeistos žarnos. Nedelsiant pakeisti netinkamas naudoti žarnas. Nelaimingo atsitikimo pavojus!		Naudotojas
Kas savaitę arba po 40 darbo valandų	Įrenginio sandarumotikrinimas	Visas įrenginys Patikrinkite siurblio, redukcinio vožtuvo ir vamzdyno sandaruma. Jei po siurbliu yra ištekėjusios alyvos arba laša daugiau nei3 vandens lašai per minutę, kreiptis į klientų aptarnavimo tarnybą. Neužblokuokite ištekėjimo angų.		Naudotojas/klien-tų aptarnavimotarnyba
	Patikrinti alyvos lygį	Siurblio alyvos lygio matuoklė	Jei alyva blyškios spalvos, ji turi būti pakeista.	Naudotojas
	Patikrinti alyvos lygį	Siurblio alyvos lygio matuoklė	Patikrinti alyvos kiekį siurblyje. Jei reikia, papildyti alyvos(užs.Nr. 6.288-016).	Naudotojas
Kas mėnesį arba po 200 darbo valandų	Patikrinti siurblj	Aukšto slėgio siurblys	Patikrinti, ar siurblys sandarus. Jei laša daugiau nei 3 lašai per minutę, kreiptis į klientų aptarnavimo tarnybą.	Naudotojas
	Patikrinkite vandenstrūkumo saugiklj.	Plūdinis jungiklis plūdės talpykloje	Maždaug 5 sekundes palaikykite paspaudę žemyn vandens trūkumo saugiklio plūdę ir patikrinkite pranešimą apie sutrikimąvaldymo plokštėje. Jei reikia, pašalinkite nuosėdas.	Naudotojas
	Plūdės vožtuvo tikrini-mas	Plūdės talpykla	Vandens lygis turi būti 40 mm žemiau nupiltuvo. Jei plūdės vož-tuvas užvertas, negali tekėti vanduo.	Naudotojas
	Patikrinkite papildomo veikimo laiką.	Valdymo	Užverkite maitinamą dalį (z.B. rankinį purškimo pistoletą). Pra-ėjus delsos laikui, siurblys išsijungia.	Naudotojas
	Automatinio jungikliotikrinimas	Slėgio jutiklis	Siurblys stovi, nes neimamas vanduo. Atverkite rankinį purški-mo pistoletą. Jei aukšto slėgio sistemoje slėgis tampa žemes-nis už nustatytą jjungimo ribą, išjunkite siurblj.	Naudotojas
	Žanų pavalkėlių už-veržimas	Visi žarnų pavalkėliai	Dinamometriniu raktu užveržkite žarnų pavalkėlius. Iki 28 mm nominaliojo skersmens užveržimo momentas = 2 Nm, p nuo29 mm = 6 Nm.	Naudotojas
Kas pusę mėtų arba po500 darbo valandų	Alyvos keitimas	Aukšto slėgio siurblys	Išleiskite alyvą. Jpilkite 1 l naujos alyvos (užs.Nr. 6.288-016.0).Matuokle patikrinkite alyvos lygį .	Naudotojas
Kas pusę mėtų arba po1000 darbo valandų	Tikrinimas, ar prietaise nėra kalkių nuosė-dų	Visa vandentiekio sistema	Vožtuvų ir siurblių funkciniai sutrikimai gali atsirasti dėl užkalė-jimo. Jei reikia, pašalinkite kalkių nuosėdas.	Pašalinti kalkesapmokytas nau-dotojas
	Gnybtų užveržimas	Jungimo spinta	Užveržkite visus pagrindinės srovės grandinės elementų gnybtus.	Elektrikas
	Plūdės vožtuvo tikrini-mas	Plūdės talpykla	Vandens lygis turi būti 40 mm žemiau nupiltuvo. Jei plūdės vož-tuvas užvertas, negali tekėti vanduo.	Klientų aptarnavi-mo tarnyba
Kasmet	Saugos patikra	Visas įrenginys	Saugos patikra vadovaujantis skysčių purkštuvų naudojimo tai-syklėmis.	Ekspertai

Sutartis dėl aptarnavimo darbų

Su atsakingu Kärcher pardavimo biuru galite sudaryti prietaiso techninės priežiūros sutartį.

Apsauga nuo šalčio

Prietaisą laikykite nuo šalčio apsaugotose patalpose. Jei prietaisas bus naudojamas šaltoje aplinkoje, pavyzdžiui, montuojant išorėje, ištuštinkite prietaisą ir išskalaukite ji antifrizu.

Vandens išleidimas

→ Nusukite nuo prietaiso vandens tiekimo ir aukšto slėgio žarnas.
→ Ijunkite prietaisą ne ilgiau nei 1 minutei, kol siurblys ir vamzdžiai bus tušti.

Išskalaukite prietaisą antifrizu

Pastaba: Laikykitės antifrizo gamintojo pateikiamų naudojimo instrukciju.

→ | plūdės talpyklą iki viršaus pripilkite įprasto antifri- zo.
→ Po aukšto slėgio išvadu padėkite gaudyklę.
→ Ijunkite prietaisą ir palaukite, kol vandens trūkumo saugiklis perduos signalą i plūdės indą ir prietaisas išsijungs.

Taip užtikrinama ir apsauga nuo korozijos.

Pagalba gedimų atveju

⚠PAVOJUS

Sužalojimų pavojus! Prieš visus remonto darbus, išjunkite prietaisą pagrindinių jungikliu.

A Trikties numeris

B Esamų trikčių skaičius

Sutrikimo numeris	Sutrikimo aprašymas Trikties	rūšis
01 Nėra valdymo įtampos 2
02 Ekranas, nėra ryšio 2
10 Aukšto slėgio siurblio 1-as ap-sauginis variklio jungiklis		1
11 Aukšto slėgio siurblio 2-as ap-sauginis variklio jungiklis		1
12 Aukšto slėgio siurblio 3-ias ap-sauginis variklio jungiklis		1
13 Aukšto slėgio siurblio 4-as ap-sauginis variklio jungiklis		1
18 Aukšto slėgio siurblio 1-as ap-sauginis apvijos kontaktas		1

19 Aukšto slėgio siurblio 2-as ap-sauginis apvijos kontaktas	1
20 Aukšto slėgio siurblio 3-ias ap-sauginis apvijos kontaktas	1
21 Aukšto slėgio siurblio 4-as ap-sauginis apvijos kontaktas	1
26 Pirminio slėgio siurblio apsaugi-nis variklio jungiklis	2
30 Mygtukas „ljungta” nuolat užim-tas (Valdymo pradžia)	2
31 Mygtukas „ljungta” nuolat užim-tas (Ekranas)	2
32 Mygtukas „lįungta” nuolat užimtas (Valdymo pradžia)	2
40 Trūksta vandens 2
41 Per aukšta vandens temperatūra 2
42 1 nesandarumo išjungimas (30 minučių, nuolatinio veikimo re-zimas)	2
43 2 nesandarumo išjungimas (ne-didelis nesandarumas)	2
45 Per aukštas slėgis (>300 bar) 2
47 Netinkamai sureguliuotas re-dukcinis vožtuvas	2
48 Netinkamai nustatytas HDC tipas 2
50 Aukšto slėgio daviklis nesiunčia signalo	2
51 Srauto jungiklio nuolatinis si-gnalas	2
52 Temperatūros jutiklis nesiunčia signalo	2

• Trikties rūšis 1: Jrenginio avarinis veikimas su likusiais aukšto slėgio siurbliais.
• Trikties rūšis 2: Irenginio parengties režimas ir aukšto slėgio siurbliai išjungiami.
• Ivykus vienam iš šių sutrikimų, prietaisą galite to- liau naudoti pašalinę sutrikimą ir paspaudę atblo- kavimo mygtuka.
  Pastaba: Paskutinės 40 kilusių trikčių išsaugomos su atitinkama data ir laiku, jas galima peržiūrėti ekrane.

A Trikties data
B Trikties laikas
C Trikties numeris
D Trikties vieta saraše
E Išsaugotų trikčių skaičius

Gedimas Galimos priežastys Šalinimas		Vykdytojas
Prietaisas neveikia	Prietaise néra įtampos	Patikrinti elektros tinklą	Elektrikas
	Įsijungė valdymo apsauginis variklio jungiklis.	Patikrinti apsauginį variklio jungiklj	Klientų aptarnavimo tarny-ba
Per parengties laiką atvėrus rankinį purš-kimo pistoletą, siurblys nejsijungia	Sugedęs aukšto slėgio daviklis arba laidas, jungiantis aukšto slėgio daviklj.	Pakeiskite slėgio jutiklj arba kabelį.	Klientų aptarnavimo tarny-ba
Nesusidaro reikiamas slėgis	Išplautas purkštukas.	Pakeiskite antgalį.	Naudotojas
	Nesandarus siurbimo pusės vamzdynas.	Patikrinkite veržlines jungtis ir žarnas.	Naudotojas
	Nesandarus apsauginis vožtuvas.	Patikrinkite nuostatas, jei reikia, jdėkite naują tarpiklj.	Klientų aptarnavimo tarny-ba
	Redukcinis vožtuvas nesandarus arba nusta-tytas per žemam slėgiui.	Patikrinkite vožtuvo dalis, jei jos pažeistos, pakeiskite, o jeužsiterše, išvalykite.	Klientų aptarnavimo tarny-ba
	Pažeistas siurblio vožtuvas, neužsiveria aukšto slėgio magnetinis vožtuvas.	Pakeiskite pažeistas dalis.	Klientų aptarnavimo tarny-ba
Bilda aukšto slėgio siurblys, stipriai svy-ruoja manometro rodmenys	Siurblys siurbia orą.	Patikrinkite siurbimo sistemą ir pašalinkite nesandarumą.	Naudotojas
	Sugedusi vožtuvo plokštė arba spyruoklė.	Pakeiskite pažeistas dalis.	Klientų aptarnavimo tarny-ba
	Užkalkėjęs arba sugedęs arba priminis siur-blys.	Patikrinkite pirminį siurblj.	Naudotojas
Redukcinis vožtuvas nuolat atsiveria ir užsiveria, kai ēmimas lygus 0	Nesandarus aukšto slėgio vamzdynas arba rankinis purškimo pistoletas.	Suraskite nesandarią vietą ir užtaisykite ją.	Naudotojas
	Nesandarus atbulinis vožtuvas ir valdymo stū-moklio tarpiklis redukciniame vožtuve.	Sutvarkykite redukcinį vožtuvą.	Klientų aptarnavimo tarny-ba
Rodomas trikties numeris 01 Sugedusi valdymo plokštė, nežiba žali švie-sos diodai.		Patikrinkite ir, jei reikia, pakeiskite valdymo plokštę.	Klientų aptarnavimo tarny-ba
Rodomi trikčių numeriai 10, 11, 12 ir 13	Įsijungė atitinkamo aukšto slėgio siurblio ap-sauginis viršsrovės jungiklis.	Pašalinkite perkrovos priežastį.	Klientų aptarnavimo tarny-ba
Rodomi trikčių numeriai 18, 19, 20 ir 21	Įsijungė atitinkamo variklio temperatūros da-viklis.	Pašalinkite perkrovos priežastį.	Klientų aptarnavimo tarny-ba
Rodomas trikties numeris 26 [sijungė pirminio slėgio siurblio apsauginis viršsrovės jungiklis.		Pašalinkite perkrovos priežastį.	Klientų aptarnavimo tarny-ba
Rodomas trikties numeris 40	Suveikė vandens trūkumo saugiklis plūdės talpykloje.	Pašalinkite vandens trūkumą.	Naudotojas
	Užsikerta plūdės vožtuvas.	Patikrinkite plūdės vožtuvo paslankumą.	Naudotojas
Rodomas trikties numeris 41	Suveikė temperatūros jutiklis plūdės talpyklo-je.	Sumažinkite tiekiamo vandens temperatūrą.	Naudotojas
Rodomas trikties numeris 42	Nesandarus aukšto slėgio vamzdynas.	Suraskite nesandarią vietą ir užtaisykite ją.	Naudotojas
	Vienu metu atverta per daug maitinamų dalių.	Užverkite kelias maitinamas dalis.	Naudotojas
	Aukšto slėgio daviklis sugedęs.	Pakeiskite slėgio daviklj.	Klientų aptarnavimo tarny-ba
Rodomas trikties numeris 43	Nesandarus aukšto slėgio vamzdynas.	Suraskite nesandarią vietą ir užtaisykite ją.	Naudotojas
	Aukšto slėgio daviklis sugedęs.Vykdytojas	Pakeiskite slėgio daviklj.	Klientų aptarnavimo tarny-ba
Gedimas Galimos priežastys Šalinimas
Rodomas trikties numeris 45	Per aukštas slėgis (>300 bar).	Sumontuotas netinkamas antgalis. Sumontuokite tinkamą antgalį.	Naudotojas
	Aukšto slėgio daviklis sugedęs.	Pakeiskite slėgio jutiklj arba kabelį.	Klientų aptarnavimo tarny-ba
Rodomas sutrikimo numeris 47 (suvei-kus srauto jungikliui esamas sistemos slėgis yra daug žemesnis už norminį)	Netinkamai sureguliuotas redukcinis vožtu-vas.	Tinkamai sureguliuokite redukcinį vožtuvą. Klientų aptarnavimo tarny-ba
	Ekrano meniu netinkamai nustatytas norminis slėgis.	Tinkamai nustatykite norminį slėgi. Klientų aptarnavimo tarny-ba
	Aukšto slėgio daviklis sugedęs.	Pakeiskite slėgio jutiklj arba kabelį.	Klientų aptarnavimo tarny-ba
Rodomas trikties numeris 48 Ekrano meniu netinkamai nustatytas HDC ti-pas.		Nustatykite HDC tipą „Standard“. Klientų aptarnavimo tarny-ba
Rodomas trikties numeris 50	Aukšto slėgio daviklis nesiunčia signalo.	Patikrinkite ir, jei reikia, pakeiskite slėgio jutiklj ir kabelį. Patikrinkite plokštę A5.	Klientų aptarnavimo tarny-ba
Rodomas trikties numeris 51 Srauto jungiklis siunčia nuolatinį signalą, nors neveikia siurblys.		Patikrinkite ir, jei reikia, pakeiskite srauto jungiklj. Klientų aptarnavimo tarny-ba
Rodomas trikties numeris 52 Temperatūros jutiklis plūdės talpykloje nesiunčia signalo.		Patikrinkite ir, jei reikia, pakeiskite temperatūros jutiklj ir ka-belį. Patikrinkite plokštę A5.	Klientų aptarnavimo tarny-ba

Dalys

Valymo priemonės

Valymo priemonės palengvina darbą. Lentelėje pateiktos galimos valymo priemonės. Prieš naudodami valymo priemones, būtinai atsižvelkite j pastabas ant jų etikečių.

Naudojimo sritis	Tikslinė grupė	Valymo priemonės	Kärcher pavadinimas	Dozavimas velkiant aukštam slėgiui
Putojimas	Maisto pramonė / galvijų pjaustymo įmonės	Dezinfekuojamasis valiklis	RM 732	1-3%
		Dezinfekuojamosios priemonės	RM 735	0,75-7%
		Šarminės dezinfekuojamosios valomosios putos	RM 734	2-5%
	Gėrimų įmonės / vyninės	Valomosios šarminės putos RM 58 ASF	1-2%
		Rūgštinės valomosios putos	RM 59 ASF	1-2%
		Šarminės dezinfekuojamosios valomosios putos	RM 734	2-5%
	Savivaldybė	Neutralios išorės valomosios putos	RM 57	1-2%
		Dezinfekuojamasis vidaus valiklis	RM 732	1-3%
	Žemės ūkis Dezinfekuojamasis valiklis RM 732		1-3%
			Dezinfekuojamosios priemonės	RM 735
Valymas aukštu slėgiu	Gėrimų įmonės / vyninės	Universalus valiklis	RM 55	0,5-8%
		Šarminės dezinfekuojamosios valomosios putos	RM 734	2-5%
	Savivaldybė	Aktyvus šarminis valiklis	RM 81	1-5%
	Žemės ūkis Aktyvus šarminis valiklis	RM 31	1-5%
		Aktyvus šarminis valiklis	RM 81	1-5%
	Laivų įranga	Aktyvus šarminis valiklis	RM 81	1-5%
	Transporto priemonių / lengvujų automobilių dirbtuvės	Aktyvus šarminis valiklis (variklio / dalių)	RM 31	1-5%
		Aktyvus šarminis valiklis (transporto priemonių viršaus / apačios plovimui)	RM 81	1-5%
Grindų valymas	Maisto pramonė / galvijų pjaustymo įmonės	Intensyvus valiklis baziniam valymui	RM 750	1-5%
		Grindų valiklis	RM 69	0,5-1%
	Gėrimų įmonės / vyninės, savivaldybė	Intensyvus valiklis baziniam valymui	RM 750	1-5%
		Grindų valiklis	RM 69	0,5-1%
	Transporto priemonių / lengvujų automobilių dirbtuvės	Intensyvus valiklis baziniam valymui	RM 750	1-5%
		Grindų valiklis	RM 69	0,5-1%
	Laivų įranga	Intensyvus valiklis baziniam valymui	RM 750	1-5%
		Grindų valiklis	RM 69	0,5-1%
Plovimo šepetys	Savivaldybė	Aktyvus šarminis išorės valiklis	RM 81	1-5%
		Universalus valiklis	RM 55	0,5-8%
	Transporto priemonių / lengvujų automobilių dirbtuvės	Aktyvus šarminis valiklis (transporto priemonių viršaus / apačios plovimui)	RM 81	1-5%
	Laivų įranga	Aktyvus šarminis išorės valiklis	RM 81	1-5%

Prietaiso jrengimas

Tik įgaliotiems specialistams!

Montavimas

DÉMESIO

Norėdami, kad prietaisas neperkaistų, tinkamai vėdinki-te vietą, kuroje stovi prietaisas.

– Prietaiso nejunkite tvirtai sujungti su vandentiekiu ir aukšto slėgio vamzdynu. Būtinai sumontuokite jungiamąsias žarnas.
– Tarp vandentiekio sistemos ir jungiamosios žarnos jrenkite blokuojamaji čiaupą.

Aukšto slėgio vamzdžių montavimas

Montuodami laikykitės VDMA leidinio 24416 „Aukšto slėgio valymo įrenginiai; tvirtai įrengtos aukšto slėgio valymo sistemos; sąvokos, reikalavimai, įrengimas, patikra“ reikalavimų (galima įsigyti iš leidyklos Beuth Verlag, Kelnas, www.beuth.de).

– Slėgio kritimas vamzdžiuose turi būti mažesnis nei 1,5 MPa.
– Patikrinkite paruoštą vamzdį 32 MPa slėgiu.
– Vamzdžių izoliacija turi būti atspari iki 100 °C temperatūrai.

Vandens tiekimas

DÉMESIO

Tiekiant prietaisui netinkamą vandenį, jis gali būti pa- žeistas.

Pastaba: Tiekiamas nešvarus vanduo gali pažeisti prietaisą. „Kärcher“ rekomenduoja vandens filtrą, kurio angų plotis siekia < 80 μm.

Reikalavimai gryno vandens kokybei:

pH vertė 6,5...9,5
elektros laidumas < 2000 μS/cm
nusėdančios medžiagos < 0,5 mg/l *
filtruojamos medžiagos (dalelių dydis mažesnis nei 0,025 mm)	< 20 mg/l
Angliavandeniai < 20 mg/l
Chloridas < 300 mg/l
Kalcis < 85 mg/l **
Bendrasis kietumas < 15 °dH **
Geležis < 0,5 mg/l
Manganas < 0,05 mg/l
Varis < 0,02 mg/l
nėra nemalonaus kvapo

* Bandymo kiekis: 1ltras / 30 minučių nusėdimo trukmė ** Jei reikšmės didesnės, reikia imtis kalkių šalinimo priemonių.

→ Zarna prijunkite vandens įvadą prie vandentiekio sistemos.
- Mažiausia vandens tiekimo galia turi būti 4 000 l/h esant HDC 40/XX, 6 000 l/h esant HDC 60/XX, 8 000 l/h esant HDC 80/XX, kai mažiausias slėgis 0,15 MPa.
– Prietaisai be pirminio siurblio: vandens temperatūra turi būti žemesnė nei 60 °C.
– Irenginiai su pagalbiniu siurbliu: vandens temperatūra turi būti ne aukštesné nei 85 °C.

Jungimas i elektros tinklą

Pastaba: dėl prietaiso įjungimo proceso įtampa trumpam sumažėja. Dėl maitinimo tinklo trukdžių gali sutrikti kitų prietaisų veikimas.

DÉMESIO

Neviršykite didžiausios leistinos elektros tinklo jungties varžos (žr. „Techniniai duomenys“). Jei kyla neaiškumu dėl elektros tinklo jungties varžos, kreipkitės i elektros energijos tiekimo įmonę.

– Elektros įrangos charakteristikos pateiktos techninėje specifikacijoje ir duomenų lentelėje.
– Elektros installaciją turi atlikti elektrikas vadovau-damasis IEC 60364-1 reikalavimais.
– Darbo srities dalys, kabeliai ir prietaisai, kuriais teka elektros srovė, turi būti nepriekaištingos būklės ir apsaugoti nuo purškiamo vandens.

△PAVOJUS

Kad išvengtumėte nelaimingų atsitikimų su elektra, rekomenduojame naudoti rozetes su jau įmontuotų apsauginiu laikinosios srovės jungikliu (maks. 30 mA vardinis pradinis srovės stiprumas).

ES atitikties deklaracija

Šiuo pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų i rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jei mašinos modelis keičiamas su mumis nepasitarus, ši deklaracija nebegalioja.

Gaminys: Aukšto slėgio valymo mašina

Tipas: 2.509-xxx

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai.

Klientų aptarnavimo tarnyba
Irenginio tipas: Gamintojo Nr. Naudojimo pradžia:
Patikros data:Išvados:Parašas
Patikros data:Išvados:Parašas
Patikros data:Išvados:Parašas
Patikros data:Išvados:Parašas
