LBB 106036 Bp - Pūstuvas Kärcher - Nemokama naudojimo instrukcija

NAUDOJIMO INSTRUKCIJA LBB 106036 Bp Kärcher

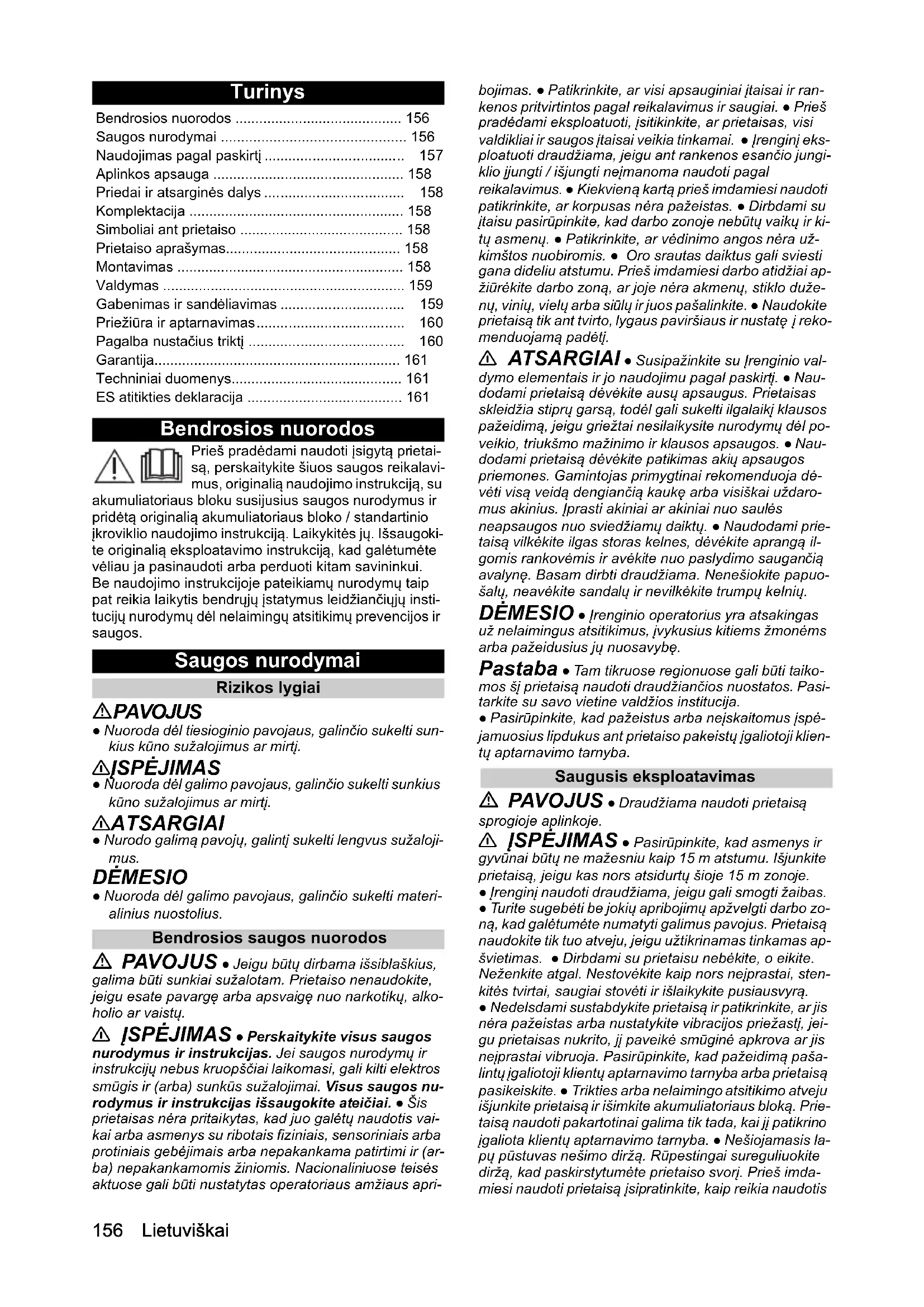

• 1,5 Chairman of the Board of ManagementDirector Regulatory Affairs & Certification H. Jenner S. Reiser156 Lietuviškai Turinys Bendrosios nuorodos Prieš pradėdami naudoti įsigytą prietai- są, perskaitykite šiuos saugos reikalavi- mus, originalią naudojimo instrukciją, su akumuliatoriaus bloku susijusius saugos nurodymus ir pridėtą originalią akumuliatoriaus bloko / standartinio įkroviklio naudojimo instrukciją. Laikykitės jų. Išsaugoki- te originalią eksploatavimo instrukciją, kad galėtumėte vėliau ja pasinaudoti arba perduoti kitam savininkui. Be naudojimo instrukcijoje pateikiamų nurodymų taip pat reikia laikytis bendrųjų įstatymus leidžiančiųjų insti- tucijų nurodymų dėl nelaimingų atsitikimų prevencijos ir saugos. Saugos nurodymai Rizikos lygiai PAVOJUS ● Nuoroda dėl tiesioginio pavojaus, galinčio sukelti sun- kius kūno sužalojimus ar mirtį. 몇 ĮSPĖJIMAS ● Nuoroda dėl galimo pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį. 몇 ATSARGIAI ● Nurodo galimą pavojų, galintį sukelti lengvus sužaloji- mus. DĖMESIO ● Nuoroda dėl galimo pavojaus, galinčio sukelti materi- alinius nuostolius. Bendrosios saugos nuorodos PAVOJUS ● Jeigu būtų dirbama išsiblaškius, galima būti sunkiai sužalotam. Prietaiso nenaudokite, jeigu esate pavargę arba apsvaigę nuo narkotikų, alko- holio ar vaistų. 몇 ĮSPĖJIMAS ● Perskaitykite visus saugos nurodymus ir instrukcijas. Jei saugos nurodymų ir instrukcijų nebus kruopščiai laikomasi, gali kilti elektros smūgis ir (arba) sunkūs sužalojimai. Visus saugos nu- rodymus ir instrukcijas išsaugokite ateičiai. ● Šis prietaisas nėra pritaikytas, kad juo galėtų naudotis vai- kai arba asmenys su ribotais fiziniais, sensoriniais arba protiniais gebėjimais arba nepakankama patirtimi ir (ar- ba) nepakankamomis žiniomis. Nacionaliniuose teisės aktuose gali būti nustatytas operatoriaus amžiaus apri- bojimas. ● Patikrinkite, ar visi apsauginiai įtaisai ir ran- kenos pritvirtintos pagal reikalavimus ir saugiai. ● Prieš pradėdami eksploatuoti, įsitikinkite, ar prietaisas, visi valdikliai ir saugos įtaisai veikia tinkamai. ● Įrenginį eks- ploatuoti draudžiama, jeigu ant rankenos esančio jungi- klio įjungti / išjungti neįmanoma naudoti pagal reikalavimus. ● Kiekvieną kartą prieš imdamiesi naudoti patikrinkite, ar korpusas nėra pažeistas. ● Dirbdami su įtaisu pasirūpinkite, kad darbo zonoje nebūtų vaikų ir ki- tų asmenų. ● Patikrinkite, ar vėdinimo angos nėra už- kimštos nuobiromis. ●  Oro srautas daiktus gali sviesti gana dideliu atstumu. Prieš imdamiesi darbo atidžiai ap- žiūrėkite darbo zoną, ar joje nėra akmenų, stiklo duže- nų, vinių, vielų arba siūlų ir juos pašalinkite. ● Naudokite prietaisą tik ant tvirto, lygaus paviršiaus ir nustatę į reko- menduojamą padėtį. 몇 ATSARGIAI ● Susipažinkite su Įrenginio val- dymo elementais ir jo naudojimu pagal paskirtį. ● Nau- dodami prietaisą dėvėkite ausų apsaugus. Prietaisas skleidžia stiprų garsą, todėl gali sukelti ilgalaikį klausos pažeidimą, jeigu griežtai nesilaikysite nurodymų dėl po- veikio, triukšmo mažinimo ir klausos apsaugos. ● Nau- dodami prietaisą dėvėkite patikimas akių apsaugos priemones. Gamintojas primygtinai rekomenduoja dė- vėti visą veidą dengiančią kaukę arba visiškai uždaro- mus akinius. Įprasti akiniai ar akiniai nuo saulės neapsaugos nuo sviedžiamų daiktų. ● Naudodami prie- taisą vilkėkite ilgas storas kelnes, dėvėkite aprangą il- gomis rankovėmis ir avėkite nuo paslydimo saugančią avalynę. Basam dirbti draudžiama. Nenešiokite papuo- šalų, neavėkite sandalų ir nevilkėkite trumpų kelnių. DĖMESIO ● Įrenginio operatorius yra atsakingas už nelaimingus atsitikimus, įvykusius kitiems žmonėms arba pažeidusius jų nuosavybę. Pastaba ● Tam tikruose regionuose gali būti taiko- mos šį prietaisą naudoti draudžiančios nuostatos. Pasi- tarkite su savo vietine valdžios institucija. ● Pasirūpinkite, kad pažeistus arba neįskaitomus įspė- jamuosius lipdukus ant prietaiso pakeistų įgaliotoji klien- tų aptarnavimo tarnyba. Saugusis eksploatavimas PAVOJUS ● Draudžiama naudoti prietaisą sprogioje aplinkoje. 몇 ĮSPĖJIMAS ● Pasirūpinkite, kad asmenys ir gyvūnai būtų ne mažesniu kaip 15 m atstumu. Išjunkite prietaisą, jeigu kas nors atsidurtų šioje 15 m zonoje. ● Įrenginį naudoti draudžiama, jeigu gali smogti žaibas. ● Turite sugebėti be jokių apribojimų apžvelgti darbo zo- ną, kad galėtumėte numatyti galimus pavojus. Prietaisą naudokite tik tuo atveju, jeigu užtikrinamas tinkamas ap- švietimas. ● Dirbdami su prietaisu nebėkite, o eikite. Neženkite atgal. Nestovėkite kaip nors neįprastai, sten- kitės tvirtai, saugiai stovėti ir išlaikykite pusiausvyrą. ● Nedelsdami sustabdykite prietaisą ir patikrinkite, ar jis nėra pažeistas arba nustatykite vibracijos priežastį, jei- gu prietaisas nukrito, jį paveikė smūginė apkrova ar jis neįprastai vibruoja. Pasirūpinkite, kad pažeidimą paša- lintų įgaliotoji klientų aptarnavimo tarnyba arba prietaisą pasikeiskite. ● Trikties arba nelaimingo atsitikimo atveju išjunkite prietaisą ir išimkite akumuliatoriaus bloką. Prie- taisą naudoti pakartotinai galima tik tada, kai jį patikrino įgaliota klientų aptarnavimo tarnyba. ● Nešiojamasis la- pų pūstuvas nešimo diržą. Rūpestingai sureguliuokite diržą, kad paskirstytumėte prietaiso svorį. Prieš imda- miesi naudoti prietaisą įsipratinkite, kaip reikia naudotis Bendrosios nuorodos p. 156
• Saugos nurodymai p. 156
• Naudojimas pagal paskirtį p. 157
• Aplinkos apsauga p. 158
• Priedai ir atsarginės dalys p. 158
• Komplektacija p. 158
• Simboliai ant prietaiso p. 158
• Prietaiso aprašymas p. 158
• Montavimas p. 158
• Valdymas p. 159
• Gabenimas ir sandėliavimas p. 159
• Priežiūra ir aptarnavimas p. 160
• Pagalba nustačius triktį p. 160
• Garantija p. 161
• Techniniai duomenys p. 161
• ES atitikties deklaracija Lietuviškai 157 nešiojimo diržu ir greitai sukabinama jungtimi. Jeigu kil- tų pavojus, teisingai naudodami galite išvengti sunkių sužeidimų. Nedėvėkite tokių drabužių, kurie gali kliūti už nešimo diržų ir kaip nors kitaip trukdyti prieigą prie grei- tai atlaisvinamos jungties. ● Judamosios dalys kelia su- žeidimo pavojų. Išjunkite variklį, išimkite akumuliatoriaus bloką ir įsitikinkite, ar visos judamosios dalys yra visiškai nustojusios judėti: ● Prieš palikdami prietaisą be priežiūros. ● Prieš tikrindami prietaisą, po to, kai jis atsitrenkia į pašalinį daiktą. ● Prieš imdamiesi tikrinti prietaisą, jį valyti arba imtis kokių nors jam skirtų darbų. 몇 ATSARGIAI ● Panašius įrankius naudojant aplinkoje padidėja klausos pažeidimo rizika ir tikimybė neišgirsti galimų pavojų, pvz. žmonių, kurie įžengia į jū- sų darbo zoną. ● Nedarykite jokių prietaiso keitimų ir naudokite tik gamintojo rekomenduojamus priedus ir at- sargines dalis. ● Įkvėpus dulkių kyla pavojus sveikatai. Naudodami prietaisą dėvėkite respiratorių. ● Norėdami sumažinti dulkių kiekį, sudrėkinkite dulkėtus paviršius. ● Prietaiso nenaudokite greta atidaryto lango. ● Orpū- tės antgalį draudžiama nukreipti į žmones arba gyvū- nus. DĖMESIO ● Prietaisas būna pažeidžiamas, jeigu šiukšlės įsiurbiamos į oro įleidimo angą. Nedėkite orpū- tės ant palaidų šiukšlių arba greta jų. ● Daiktus kišti į orpūtės vamzdį draudžiama. Pastaba ● Naudokite antgalio ilgintuvą, kad oro srautas galėtų būti pučiamas arti žemės paviršiaus ir kad jo poveikis būtų veiksmingas. ● Prietaisą naudokite tik lauke. Taip pat atsižvelkite į nacionalinius įstatymus ir teisės aktus. Jeigu eksploatuojama anksti ryte arba vėlai vakare, gali būti trikdomi kiti žmonės. Saugus gabenimas ir sandėliavimas 몇 ĮSPĖJIMAS ● Prietaisą išjunkite, palaukite, kol jis atvės, išimkite akumuliatoriaus bloką ir tik tada jį gabenkite arba sandėliuokite. 몇 ATSARGIAI ● Sužeidimo pavojus ir prietaiso pažeidimas. Pasirūpinkite, kad gabenamas prietaisas nejudėtų arba nenukristų. DĖMESIO ● Prieš gabendami prietaisą ar jį sandė- liuodami nuo jo pašalinkite visus pašalinius objektus. ● Prietaisą sandėliuokite sausoje ir tinkamai vėdinamo- je vietoje, kuri neprieinama vaikams. Prietaisą sandė- liuokite atokiai nuo koroziją sukeliančių medžiagų, pvz., sodo cheminių medžiagų. ● Prietaiso nesandėliuokite lauke. Saugi techninė priežiūra ir įprastinė priežiūra 몇 ĮSPĖJIMAS ● Išjunkite variklį, įsitikinkite, ar visos judamosios dalys yra visiškai sustojusios, ir prieš prietaisą apžiūrėdami, valydami ar atlikdami jo techninę priežiūrą išimkite akumuliatoriaus bloką. ● Atliekant prietaiso kasdienę priežiūrą ir techninę priežiūrą privalo- ma būti ypatingai kruopštiems, būti įgijusiems žinių, to- dėl šiuos darbus turi atlikti tik atitinkamą kvalifikaciją įgiję darbuotojai. Nuvežkite prietaisą į įgaliotąjį aptarna- vimo centrą, kad būtų atlikta jo techninė priežiūra. ● Patikrinkite, ar įrenginio būsena atitinka reikalavimus, ir šiuo tikslu reguliariais tarpsniais tikrinkite, ar varžtai, veržlės ir sraigtai yra tvirtai įveržti. 몇 ATSARGIAI ● Leidžiama naudoti tik gaminto- jo patvirtintus priedus ir atsargines dalis. Naudokite tik originalius priedus, originalas atsargines dalis ir origina- lias primontuojamąsias dalis – taip užtikrinsite, kad įren- ginys veiktų patikimai ir be trikčių. DĖMESIO ● Gaminį po kiekvieno naudojimo išvaly- kite minkšta, sausa šluoste. Pastaba ● Jums leidžiama atlikti tik šioje eksploata- vimo instrukcijoje nurodytus nustatymus ir remonto dar- bus. Jeigu būtina atlikti kitus remonto darbus, susisiekite su jūsų įgaliotąja klientų aptarnavimo tarny- ba. ● Pasirūpinkite, kad pažeistus arba neįskaitomus įspėjamuosius lipdukus ant prietaiso pakeistų įgaliotoji klientų aptarnavimo tarnyba. Liekamoji rizika Tam tikra liekamoji rizika gresia net tada, kai prietaisas veikia kaip numatyta. Naudojant prietaisą gali grėsti šie pavojai: 몇 ĮSPĖJIMAS ● Vibracija gali sukelti sužeidimus. Kiekvienam darbui naudokite tinkamą įrankį, naudokite numatytas ran- kenas ir ribokite darbo trukmę bei pasirinkite ma- žiausią būtinąjį greitį, kad galėtumėte atlikti darbą. ● Triukšmas gali pažeisti klausą. Naudokite ausų ap- saugus ir apribokite apkrovą. ● Sužalojimai, kuriuos gali sukelti sviedžiami daiktai, kuriuos oro slėgis gali išsviesti iš pūtimo vamzdžio. ● Visada dėvėkite akių apsaugos priemones. Rizikos mažinimas 몇 ATSARGIAI ● Su prietaisu dirbant ilgą laiką vibracijos poveikis ran- koms gali sukelti kraujo apytakos sutrikimų. Tačiau negalima nustatyti bendrai galiojančios naudojimo trukmės, kadangi tai priklauso nuo daugybės veiks- nių: ● Kiekvienam žmogui būdingo polinkio į kraujo apyta- kos sutrikimus (dažnai šąlantys ar niežtintys pirštai) ● Žemos aplinkos temperatūros. Rankoms apsaugoti mūvėkite šiltas pirštines. ● Stipriai suspausto prietaiso laikymo. ● Nepertraukiamo naudojimo, kuris daro didesnę žalą negu naudojimas su pertraukomis. Jeigu įtaisas reguliariai ir ilgą laiką naudojamas ir šie simptomai (pvz., pirštų niežėjimas arba šalimas) pa- sireiškia nuolat, turėtumėte kreiptis į gydytoją. Naudojimas pagal paskirtį 몇 ĮSPĖJIMAS Šis prietaisas nėra pritaikytas, kad juo galėtų naudotis vaikai arba asmenys su ribotais fiziniais, sensoriniais arba protiniais gebėjimais arba nepakankama patirtimi ir (arba) nepakankamomis žiniomis. ● Šis prietaisas skirtas pramoniniam naudojimui. ● Prietaisas skirtas naudoti tik lauke. ● Prietaisą leidžiama naudoti tik sausoje, gerai ap- šviestoje aplinkoje. ● Prietaisu leidžiama pūsti ant žemės paviršiaus pa- sklidusias smulkiąsias sąšlavas, pvz., lapus, žolę, gyvatvorių nuopjovas ir kitokias sodo atliekas. Galimas netinkamas naudojimas Naudoti ne pagal paskirtį draudžiama. Operatorius atsako už žalą, patirtą dėl naudojimo ne pa- gal paskirtį.158 Lietuviškai Aplinkos apsauga Pakuotės medžiagos gali būti perdirbamos. Pa- kuotės atliekas sutvarkykite tausodami aplinką. Elektros ir elektroniniuose prietaisuose būna ver- tingų perdirbamų medžiagų ir dažnai tokių dalių, su kuriomis netinkamai elgiantis arba netinkamai jas pašalinus gali kilti pavojus žmonių sveikatai ir aplinkai. Tačiau norint tinkamai eksploatuoti įrenginį šios dalys būtinos. Šiuo simboliu pažymėtus įrenginius draudžiama šalinti su buitinėmis atliekomis. Pastabos dėl sudėtinių medžiagų (REACH) Naujausią informaciją apie sudėtines medžiagas rasite: www.kaercher.com/REACH Priedai ir atsarginės dalys Naudokite tik originalius priedus ir originalas atsargines dalis – taip užtikrinsite, kad įrenginys veiktų patikimai ir be trikčių. Informaciją apie priedus ir atsargines dalis rasite svetai- nėje www.kaercher.com. Komplektacija Įrenginio tiekiamo komplekto sudėtis parodyta ant pa- kuotės. Išpakavę patikrinkite, ar yra visos įrenginio de- talės. Jei trūksta priedų arba yra transportavimo pažeidimų, praneškite apie tai pardavėjui. Simboliai ant prietaiso Prietaiso aprašymas Šioje naudojimo instrukcijoje aprašoma maksimali gali- ma komplektacija. Atsižvelgiant į modelį, kiekvienoje komplektacijoje yra skirtumų (žr. pakuotę). Pav. žr. schemų psl. Paveikslas A 1 Pūtimo vamzdžio antgalis 2 Pūtimo vamzdis 3 Korpuso kaištinė jungtis 4 Prietaiso jungiklis 5 Sūkių dažnio nustatymas 6 Plonas lynas 7 Apkaba 8 Gofruotoji diafragma 9 Nešiojimo rėmas 10 Variklio korpusas 11 Akumuliatoriaus laikiklis 12 Identifikacinė plokštelė 13 Rankenos blokavimo varžtas 14 „Turbo Boost“ mygtukas 15 Rankena 16 Akumuliatoriaus bloko blokavimo panaikinimo myg- tukas 17 Atraminė gembė su pakabinimo ąsa 18 Diržo aukščio reguliavimo sagtis 19 Diržo spaudžiamoji jungtis 20 Jungiamasis vamzdis 21 *Akumuliatorių blokas „Battery Power“ + 36V“ 22 *Spartusis įkroviklis „Battery Power + 36V“ 23 Montavimo įrankis p. 161

• pasirenkamoji įranga Akumuliatoriaus blokas Prietaisą galima eksploatuoti su dviem 36 V, „Kärcher Battery Power+“ akumuliatoriaus blokais. Montavimas Montavimo įtaisas 몇 ĮSPĖJIMAS Sužeidimo rizika, kurią kelia nevisiškai sukomplek- tuotas prietaisas Prietaisą eksploatuokite tik tuo atveju, jeigu jis yra visiš- kai sukomplektuotas ir gali veikti pagal reikalavimus.

1. Prie korpuso pritvirtinkite gofruotąją membraną.

aVieną gofruotosios membranos galą virš korpuso vamzdžio stumkite taip, kad iškilusi vamzdžio briauna patikimai įslinktų į gofruotosios membra- nos išdrožą. Paveikslas B b Įkiškite ploną lyną į vamzdžio spaustuko išpjovą. c Vamzdžio spaustuko dalis virš gofruotosios membranos ir po šia membrana ant vamzdžio už- dėkite taip, kad plonas lynas nebūtų suspaustas. dVaržtą į vamzdžio spaustuką įkiškite oje pusėje, kuri yra arčiausiai prietaiso, ir priveržkite pateiktu montavimo įrankiu. Paveikslas C eAntrąjį varžtą įkiškite į kitą vamzdžio spaustuko pusę ir priveržkite pateiktu montavimo įrankiu. Prieš pradėdami dirbti perskaitykite nau- dojimo instrukciją ir visas saugos nuoro- das. Dirbdami su prietaisu dėvėkite tinkamus akių ir klausos apsaugus. Nenaudokite prietaiso lietui lyjant arba drėgno oro sąlygomis. Sviedžiamų daiktų keliamas pavojus. Liepkite kitiems žmonėms laikytis ato- kiau nuo darbo zonos. Besisukanti ventiliatoriaus sparnuotė. Jeigu prietaisas veikia, nekiškite rankų ir kojų prie angų. Etiketėje nurodytas garso slėgio dydis yra 97 dB.Lietuviškai 159

2. Jungiamąjį vamzdį sujunkite su gofruotąja membra-

na. a Jungiamąjį vamzdį į gofruotąją membraną stum- kite taip, kad iškilusi vamzdžio briauna įslinktų į gofruotosios membranos išpjovą. Paveikslas D b Įkiškite ploną lyną į vamzdžio spaustuko išpjovą. c Vamzdžio spaustuko dalis virš gofruotosios membranos ir po šia membrana ant vamzdžio už- dėkite taip, kad plonas lynas nebūtų suspaustas. dVaržtą į vamzdžio spaustuką įkiškite oje pusėje, kuri yra arčiausiai prietaiso, ir priveržkite pateiktu montavimo įrankiu. Paveikslas E eAntrąjį varžtą įkiškite į kitą vamzdžio spaustuko pusę ir priveržkite pateiktu montavimo įrankiu.

3. Sumontuokite pūtimo vamzdžio antgalį.

a Stumkite antgalio išpjovas išilgai pūtimo vamz- džio iškyšų

Paveikslas F b Pasukite antgalį taip, kad abi rodyklės būtų nu- kreiptos viena į kitą. Antgalis užfiksuotas savo vietoje.

4. Sumontuokite pūtimo vamzdį.

aStumkite pūtimo vamzdžio išpjovas išilgai prietai- so iškyšų. Paveikslas F b Pasukite pūtimo vamzdį taip, kad abi rodyklės bū- tų nukreiptos viena į kitą. Pūtimo vamzdis yra užfiksuotas. Pakeiskite rankenos padėtį Rankenos padėtį galima pritaikyti operatoriaus porei- kiams.

1. Pakeiskite rankenos padėtį.

Paveikslas G a Atsukite blokavimo varžtą. b Rankeną pastumkite išilgai vamzdžio. c Priveržkite blokavimo varžtą. Valdymas 몇 ĮSPĖJIMAS Sužeidimo rizika, kurią kelia nevisiškai sukomplek- tuotas prietaisas Prietaisą eksploatuokite tik tuo atveju, jeigu jis yra visiš- kai sukomplektuotas ir gali veikti pagal reikalavimus. 몇 ATSARGIAI Sviedžiamų daiktų keliamas sužalojimo pavojus Imdamiesi bet kokių prietaiso tvarkymo darbų visada dėvėkite apsauginius akinius ir mūvėkite apsaugines pirštines. Valdymo elementai Lapų pūstuvą galima valdyti šiais įtaisais: ●Įrenginio jungikliu prietaisui įjungti ir išjungti. Prietai- so jungikliu, jeigu jis stipriai paspaudžiamas, galima reguliuoti sūkių dažnį. ● Svirtimi nustatomas sūkių dažnis, kad būtų galima pasirinkti oro srauto greitį. ● Naudojant režimo „Turbo Boost“ mygtuką galima gerokai padidinti oro srauto greitį, kuris buvo pasi- rinktas naudojant dažnių sūkio reguliavimo svirtį. „Boost“ režimas veikia 2 minutes, tada automatiškai įjungiamas įprastas režimas. ● Fiksavimo varžtas rankenos padėčiai pakeisti. Akumuliatoriaus bloko įdėjimas DĖMESIO Nešvarūs kontaktai Žala įrenginiui ir akumuliatoriui Prieš naudodami patikrinkite akumuliatoriaus skyrius ir kontaktai neužteršti purvu ir, jeigu būtina, išvalykite. Paveikslas H

1. Akumuliatoriaus bloką stumkite į laikiklį, kol išgirsite,

kad blokas buvo užfiksuotas. Nešimo diržų sąrankos pritvirtinimas Pastaba Nešimo diržų sąranka turi būti užmaunama ant abiejų pečių.

1. Stumdami sagtį nusistatykite suneriamosios sąsa-

gos aukštį ant diržo.

2. Užfiksuokite užspaudžiamąją diržo sagtį.

3. Tvirtai užtraukite diržo galus, kad nešimo diržų są-

ranka tvirtai priglustų. Įrenginio įjungimas 몇 ATSARGIAI Sviedžiamų daiktų keliamas sužeidimo pavojus ir triukšmo keliama klausos pažeidimo rizika Visada dėvėkite apsauginius akinius ir ausų apsaugus.

1. Akumuliatoriaus bloko įstatymas, žr. skyrių Akumu-

liatoriaus bloko įdėjimas.

2. Paspauskite prietaiso jungiklį.

3. Pataisykite greitį.

Paveikslas J aSūkių dažnio reguliavimo įtaisu pasirinkite oro srauto stiprumą. bNorėdami užsitikrinti didžiausią oro srauto greitį nuspauskite „Turbo Boost“ mygtuką. Akumuliatoriaus bloko pašalinimas Pastaba Jeigu esate numatę ilgas darbo pertraukas, akumuliato- riaus bloką išimkite iš prietaiso ir pasirūpinkite, kad juo nebūtų įmanoma naudotis be leidimo

1. Akumuliatoriaus bloko blokavimo panaikinimo myg-

tuką patraukite akumuliatoriaus bloko link. Paveikslas K

2. Nuspauskite akumuliatoriaus bloko blokavimo pa-

naikinimo mygtuką, kad akumuliatoriaus blokas ne- būtų blokuojamas.

3. Akumuliatoriaus bloką išimkite iš prietaiso.

1. Akumuliatoriaus bloko išėmimas iš prietaiso (žr. sky-

rių Akumuliatoriaus bloko pašalinimas).

2. Prietaiso valymas (žr. skyrių Prietaiso valymas).

Gabenimas ir sandėliavimas

1. Išjunkite prietaisą.

2. Akumuliatoriaus bloko išėmimas, žr. skyrių Akumu-

liatoriaus bloko pašalinimas.

3. Nuimkite pūtimo vamzdį.

Paveikslas L aPūtimo vamzdį sukite tol, kol jį bus įmanoma atjungti nuo vamzdžio. b Nuimkite pūtimo vamzdį.

4. Nuimkite pūtimo vamzdžio antgalį.

Paveikslas L aPūtimo vamzdžio antgalį sukite tol, kol jį bus įma- noma atjungti nuo pūtimo vamzdžio. b Nuimkite pūtimo vamzdžio antgalį.160 Lietuviškai Priežiūra ir aptarnavimas Prietaisas nereikalauja techninės priežiūros. Prietaiso valymas 몇 ĮSPĖJIMAS Nekontroliuojamas veikimas Sužalojimų pavojus Kai nedirbate ar prieš atlikdami techninės ir profilaktinės priežiūros darbus akumuliatorių išimkite iš įrenginio. DĖMESIO Netinkamas valymas Prietaiso sugadinimas Prietaisą valykite drėgna šluoste. Nenaudokite jokių valymo priemonių, kurių sudėtyje yra tirpiklių. Prietaiso jokiu būdu nepanardinkite į vandenį. Nevalykite prietaiso žarnos arba aukšto slėgio vandens srove.

1. Išjunkite prietaisą.

2. Akumuliatoriaus bloko išėmimas (žr. skyrių Akumu-

liatoriaus bloko pašalinimas).

3. Prietaiso paviršių nuvalykite minkšta, sausa šluoste.

Paveikslas M Gofruotosios membranos keitimas 몇 ĮSPĖJIMAS Nekontroliuojamas veikimas Sužalojimų pavojus Kai nedirbate ar prieš atlikdami techninės ir profilaktinės priežiūros darbus akumuliatorių išimkite iš įrenginio. 몇 ĮSPĖJIMAS Sužeidimo rizika, kurią kelia nevisiškai sukomplek- tuotas prietaisas Prietaisą eksploatuokite tik tuo atveju, jeigu jis yra visiš- kai sukomplektuotas ir gali veikti pagal reikalavimus.

1. Išjunkite prietaisą.

2. Akumuliatoriaus bloko išėmimas (žr. skyrių Akumu-

liatoriaus bloko pašalinimas).

3. Išmontuokite gofruotąją membraną.

Paveikslas N a Naudodami pristatytą montavimo įrankį, atlaisvin- kite ir nuimkite jungiamojo vamzdžio spaustuko varžtus. b Nuimkite spaustuką. c Nuimkite jungiamąjį vamzdį. d Naudodami pridedamą montavimo įrankį, atlais- vinkite ir nuimkite spaustuko varžtus nuo korpu- so. e Nuimkite spaustuką. fGofruotąją membraną nuimkite nuo korpuso.

4. Naująją gofruotąją membraną pritvirtinkite prie kor-

puso. aVieną gofruotosios membranos galą virš korpuso vamzdžio stumkite taip, kad iškilusi vamzdžio briauna patikimai įslinktų į gofruotosios membra- nos išdrožą. Paveikslas B b Įkiškite ploną lyną į vamzdžio spaustuko išpjovą

c Vamzdžio spaustuko dalis virš gofruotosios membranos ir po šia membrana ant vamzdžio už- dėkite taip, kad plonas lynas nebūtų suspaustas. dVaržtą į vamzdžio spaustuką įkiškite oje pusėje, kuri yra arčiausiai prietaiso, ir priveržkite pateiktu montavimo įrankiu. Paveikslas C eAntrąjį varžtą įkiškite į kitą vamzdžio spaustuko pusę ir priveržkite pateiktu montavimo įrankiu.

5. Jungiamąjį vamzdį sujunkite su naująja gofruotąja

membrana. a Jungiamąjį vamzdį į gofruotąją membraną stum- kite taip, kad iškilusi vamzdžio briauna įslinktų į gofruotosios membranos išpjovą. Paveikslas D b Įkiškite ploną lyną į vamzdžio spaustuko išpjovą. c Vamzdžio spaustuko dalis virš gofruotosios membranos ir po šia membrana ant vamzdžio už- dėkite taip, kad plonas lynas nebūt ų suspaustas. dVaržtą į vamzdžio spaustuką įkiškite oje pusėje, kuri yra arčiausiai prietaiso, ir priveržkite pateiktu montavimo įrankiu. Paveikslas E eAntrąjį varžtą įkiškite į kitą vamzdžio spaustuko pusę ir priveržkite pateiktu montavimo įrankiu.

6. Sumontuokite pūtimo vamzdžio antgalį.

a Stumkite antgalio išpjovas išilgai pūtimo vamz- džio iškyšų. Paveikslas F b Pasukite antgalį taip, kad abi rodyklės būtų nu- kreiptos viena į kitą. Antgalis užfiksuotas savo vietoje.

7. Sumontuokite pūtimo vamzdį.

aStumkite pūtimo vamzdžio išpjovas išilgai prietai- so iškyšų. Paveikslas F b Pasukite pūtimo vamzdį taip, kad abi rodyklės bū- tų nukreiptos viena į kitą. Pūtimo vamzdis yra užfiksuotas. Pagalba nustačius triktį Trikčių priežastys dažnai būna paprastos, kurias nesun- kiai pašalinsite pasinaudoję šia apžvalga. Kilus abejo- nių arba atsiradus čia nenurodytų trikčių, kreipkitės į įgaliotąją klientų aptarnavimo tarnybą. Kuo baterija naudojama ilgiau, tuo labiau senka jos tal- pa net tinkamai ją prižiūrint, todėl net ir visiškai įkrauta ji neveikia visą numatytą veikimo trukmę. Tokia padėtis nelaikytina defektu. Triktis Priežastis Šalinimas Prietaisas neįsijungia Akumuliatoriaus blokas įstatytas ne pa- gal reikalavimus. Akumuliatoriaus bloką stumkite į laikiklį taip, kad jis užsifiksuotų. Akumuliatoriaus blokas yra išsikrovęs. Įkraukite akumuliatoriaus bloką. Akumuliatoriaus blokas defektinis. Pakeiskite akumuliatoriaus bloką. Veikiantis prietaisas su- stoja. Akumuliatoriaus blokas perkaito Nutraukite darbą ir palaukite, kol akumulia- toriaus bloko temperatūra atitiks privalo- mąją. Perkaito variklis Nutraukite darbą ir palaukite, kol variklis atauš.Lietuviškai 161 Garantija Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nu- statytos garantijos sąlygos. Galimus įrenginio gedimus garantijos galiojimo laikotarpiu pašalinsime nemoka- mai, jei tokių gedimų priežastis buvo netinkamos me- džiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią kli- entų aptarnavimo tarnybą pateikdami pirkimą patvirti- nantį kasos kvitą. (Adresą rasite kitoje pusėje) Techniniai duomenys Gamintojas pasilieka teisę atlikti techninius pakeitimus. Vibracijos vertė 몇 ĮSPĖJIMAS Nurodytoji vibracijos vertė išmatuojama taikant standar- tinę bandymo procedūrą ir turi būti palyginama su prie- taisui taikoma verte. Nurodytoji vertė turi būti naudojama iš anksto įvertinant apkrovą. Atsižvelgiant į prietaiso naudojimo būdą tam tikrais prie- taiso veikimo tarpsniais vibracijos vertė nuo nurodyto- sios bendrosios vertės gali skirtis. Maža vibracija rankas veikiantis prietaisas 2,5 m/s² (žr.Eksploatavimo instrukcijų skyrių Techniniai duomenys) 몇 ATSARGIAI ● Jeigu prietaisas ilgą laiką būtų naudojamas be pertraukos, gali nutirpti rankos. ● Ran- koms apsaugoti mūvėkite šiltas pirštines. ● Reguliariai darykite darbo pertraukas. ES atitikties deklaracija Pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsau- gos reikalavimus. Jeigu įrenginiui atliekamas su mumis nesuderintas keitimas, ši deklaracija netenka savo ga- lios. Produktas: Akumuliatorinis nešiojamasis lapų pūstuvas Tipas: 1.042-509.x, 1.042-510.x Atitinkamos ES direktyvos 2006/42/EB (+2009/127/EB) 2014/30/ES 2000/14/EB (+2005/88/EB) 2011/65/ES Taikomi darnieji standartai EN 60335-1:2012+A11:2014+A13:2017 EN 50636-2-100:2014 EN ISO 12100: 2010 EN 55014-1: 2017 EN 55014-2: 2015 EN 50581: 2012 Taikoma atitikties įvertinimo procedūra 2000/14/EB ir pakeista 2005/88/EB: V priedas Svertinis garso galios lygis dB(A) Išmatuota:94,3 Garantuojama:97 Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus. Dokumentacijos tvarkytojas: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Vinendenas, Vokietija Tel.: [phone] Faks.: [phone] Vinendenas (Winnenden), 2018-09-01 LBB 1060/36 Battery Įrenginio galios duomenys Vardinė įtampa V 36 Vidutinis oro srauto greitis km/h 135 Vidutinis oro srauto greitis įjungus „Turbo“ režimą km/h 193 Didžiausias teorinis akumuliatori- nės orpūtės srauto greitis km/h 163 Didžiausias teorinis akumuliatori- nės orpūtės srauto greitis įjungus „turbo“ režimą km/h 232 Akumuliatorinės orpūtės oro tūris m

/h 744 Akumuliatorinės orpūtės oro tūris įjungus „turbo“ režimą

/h 1063 Matmenys ir svoriai Svoris (be akumuliatoriaus bloko) kg 8,5 Ilgis x plotis x aukštis mm 1579x 546x

Nustatyta vertė pagal EN 50636-2-100 Garso lygis L

dB(A) 97 Bendra vibracijos vertė m/s

0,8 Neapibrėžtis K m/s
