NAUDOJIMO INSTRUKCIJA RL4363SBAB1 SAMSUNG

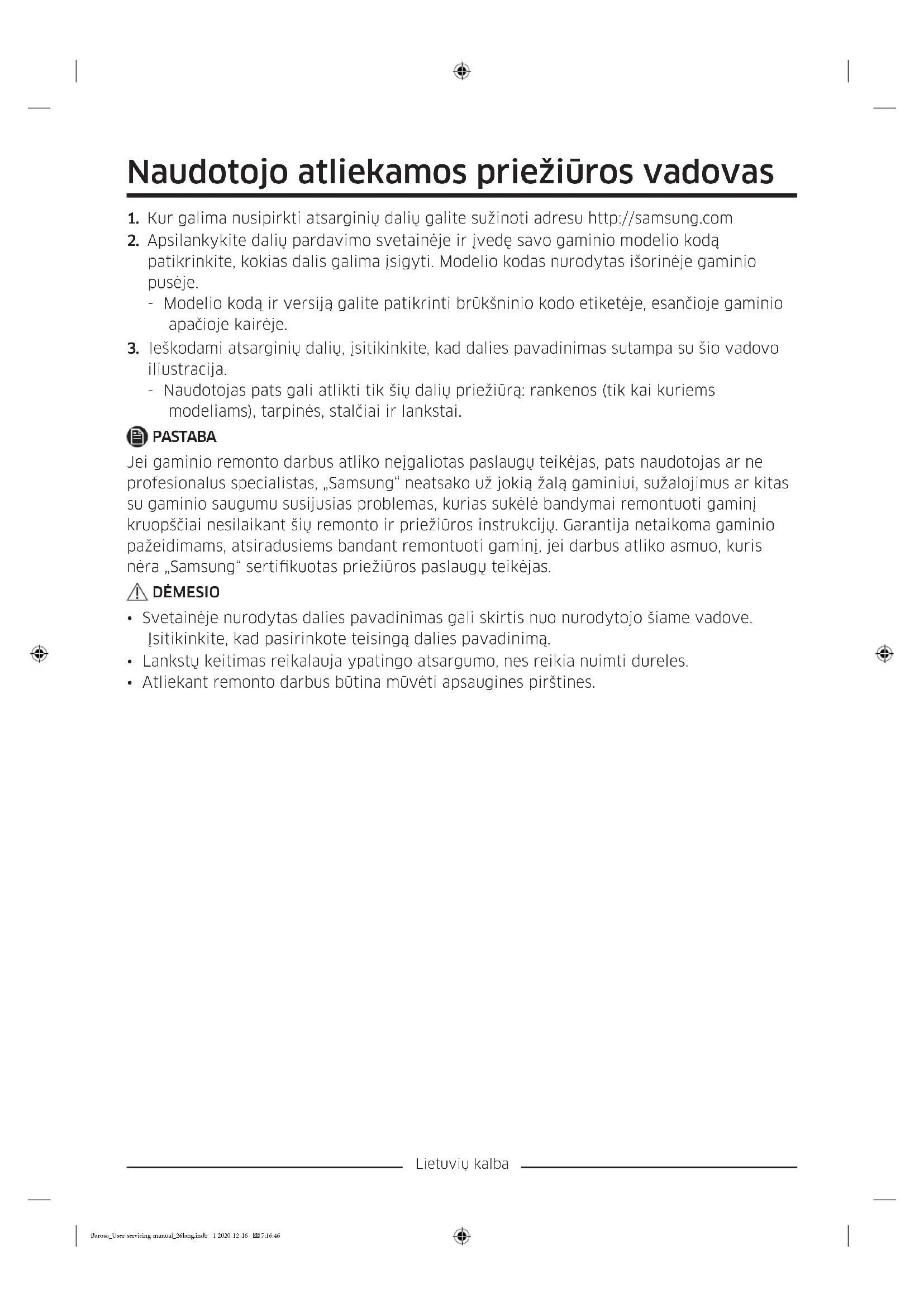

1. Kur galima nusipirkti atsarginių dalių galite sužinoti adresu http://samsung.com

2. Apsilankykite dalių pardavimo svetainėje ir įvedę savo gaminio modelio kodą

patikrinkite, kokias dalis galima įsigyti. Modelio kodas nurodytas išorinėje gaminio pusėje. - Modelio kodą ir versiją galite patikrinti brūkšninio kodo etiketėje, esančioje gaminio apačioje kairėje.

3. Ieškodami atsarginių dalių, įsitikinkite, kad dalies pavadinimas sutampa su šio vadovo

iliustracija. - Naudotojas pats gali atlikti tik šių dalių priežiūrą: rankenos (tik kai kuriems modeliams), tarpinės, stalčiai ir lankstai. PASTABA Jei gaminio remonto darbus atliko neįgaliotas paslaugų teikėjas, pats naudotojas ar ne profesionalus specialistas, „Samsung“ neatsako už jokią žalą gaminiui, sužalojimus ar kitas su gaminio saugumu susijusias problemas, kurias sukėlė bandymai remontuoti gaminį kruopščiai nesilaikant šių remonto ir priežiūros instrukcijų. Garantija netaikoma gaminio pažeidimams, atsiradusiems bandant remontuoti gaminį, jei darbus atliko asmuo, kuris nėra „Samsung“ sertikuotas priežiūros paslaugų teikėjas. DĖMESIO

• Svetainėje nurodytas dalies pavadinimas gali skirtis nuo nurodytojo šiame vadove. Įsitikinkite, kad pasirinkote teisingą dalies pavadinimą.

• Lankstų keitimas reikalauja ypatingo atsargumo, nes reikia nuimti dureles.

• Atliekant remonto darbus būtina mūvėti apsaugines pirštines. Barosa_User-servicing-manual_26lang.indb 1 2020-12-16 7:16:46Lietuvių kalba Tikras vaizdas ir tiekiamos dalys gali skirtis priklausomai nuo modelio ir šalies.

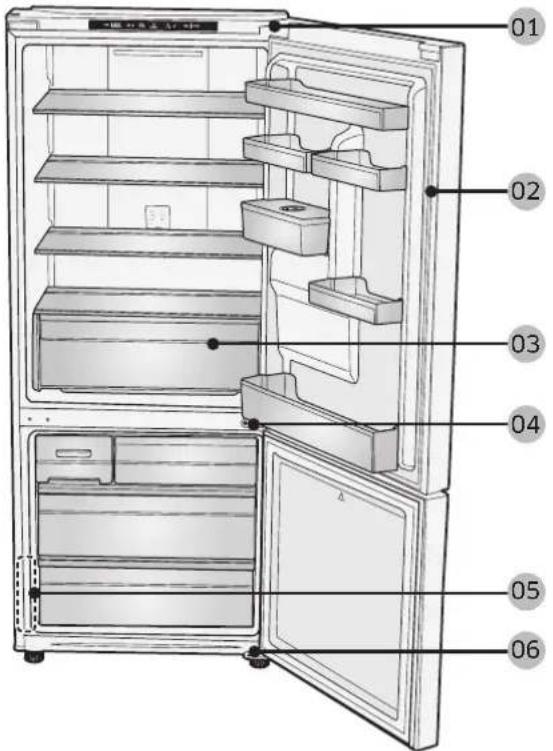

01 Viršutinis lankstas 02 Tarpinė 03 Stalčius 04 Vidurinis lankstas 05 Brūkšninio kodo etiketė 06 Apatinis lankstas Barosa_User-servicing-manual_26lang.indb 2 2020-12-16 7:16:46Lietuvių kalba Rankenos keitimas DĖMESIO

• Keisdami durelių rankeną, būkite atsargūs, kad nesubraižytumėte durelių fasadinės pusės.

• Tvirtai prispauskite rankenėles prie atramų. Įsitikinkite, kad tarp laikiklių ir durelių neliko tarpo.

• Tvirtindami rankeną gerai priveržkite varžtus.

• Prieš naudodami gaminį patikrinkite, ar rankena laikosi tvirtai. Reikalingi įrankiai (nepateikiami) Kryžminio atsuktuvo Plokščiasis atsuktuvas Kaip nuimti rankenas?

1. Atsukdami ir ištraukdami šešiakampiu

veržliarakčiu du varžtus nuimkite rankeną.

2. Nuimkite varžto dangtelį

3. Atsukdami ir ištraukdami šešiakampiu

veržliarakčiu du varžtus nuimkite rankeną. DĖMESIO

• Saugokitės, kad nesubraižytumėte.

• Išmontuodami įsitikinkite, kad įrenginys išjungtas; jei norite surinkti, atlikite veiksmus atvirkštine tvarka.

4. Montuodami nauja rankeną, atlikite

nurodytus veiksmus atvirkštine tvarka. Barosa_User-servicing-manual_26lang.indb 3 2020-12-16 7:16:46Lietuvių kalba Tarpinės keitimas DĖMESIO Įsitikinkite, kad gerai pritvirtinote tarpinę. Priešingu atveju gali atsirasti nuotėkis iš šaldytuvo. Kaip nuimti tarpinę

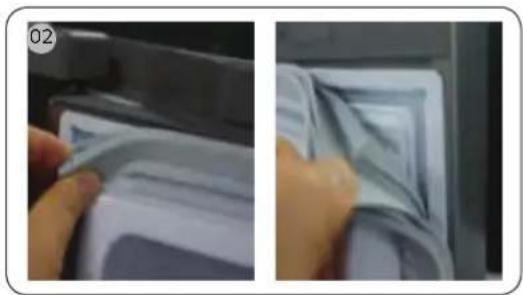

Atidarykite dureles ir nuimkite nuo jų tarpinę.

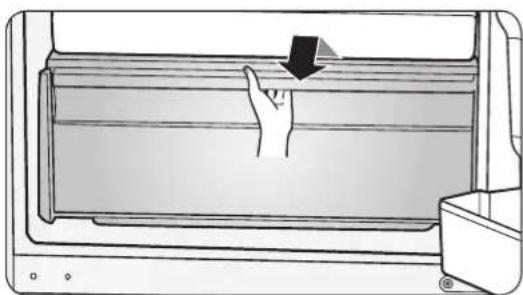

Kaip uždėti tarpinę Pritvirtinkite naują tarpinę prie šaldytuvo durelių. Įsitikinkite, kad tarp naujo tarpiklio ir durelių neliko tarpo. Barosa_User-servicing-manual_26lang.indb 4 2020-12-16 7:16:47Lietuvių kalba Stalčiaus pakeitimas DĖMESIO Įstatydami patikrinkite ar stalčius gerai įkištas į bėgelį. Kaip išimti stalčių Ištraukite stalčius iki galo ir švelniai kilstelėkite, kad juos išimtumėte.

• Jei stalčius įstrigo durelėse, išimkite lentynas, tuomet pakeldami išimkite stalčių. Kaip įstatyti stalčius Įstatant stalčius reikia priešinga eilės tvarka atlikti stalčių išėmimo veiksmus. Lanksto keitimas Norėdami pakeisti lankstus visų pirma turite nuimti dureles. DĖMESIO

• Nuimdami dureles, būkite itin atsargūs, nes durelės yra sunkios.

• Prieš keisdami lankstus, ant grindų padėkite suminkštinantį paklotą, pavyzdžiui, kartoną, kad durelės nebūtų subraižytos jas padėjus.

• Kadangi su lankstais reikia dirbti atsargiai ir juos keičiant turi dalyvauti du ar daugiau asmenų, rekomenduojame kreiptis į profesionalią techninę tarnybą.

• Jei išimdami lankstą nelaikysite durelių, jos gali nukristi ir jus sužeisti.

• Įsitikinkite, kad ašis tvirtai laikosi lankste.

• Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų. ĮSPĖJIMAS

• Šaldytuvą kreipti / guldyti turi mažiausiai 2 žmonės.

• Prieš pakeisdami durelių atidarymo kryptį, atjunkite maitinimo laidą. Barosa_User-servicing-manual_26lang.indb 5 2020-12-16 7:16:47Lietuvių kalba Reikalingi įrankiai (nepateikiami) Kryžminio atsuktuvo Plokščiasis atsuktuvas 11 mm veržliaraktis 10 mm lizdinis veržliaraktis Šešiabriaunis veržliaraktis (5 mm) Durelių atidarymo krypties pakeitimas Viršutinis lankstas

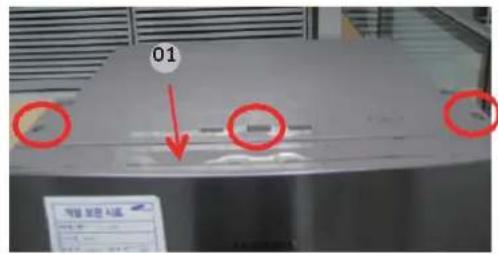

1. Plokščiu atsuktuvu nuimkite durelių laido

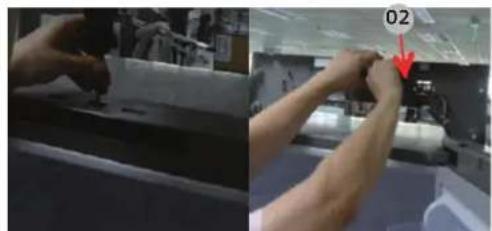

2. Išsukite varžtą 3 iš lanksto dangtelio

naudodami (+) atsuktuvą ir atjunkite laidą. Barosa_User-servicing-manual_26lang.indb 6 2020-12-16 7:16:47Lietuvių kalba

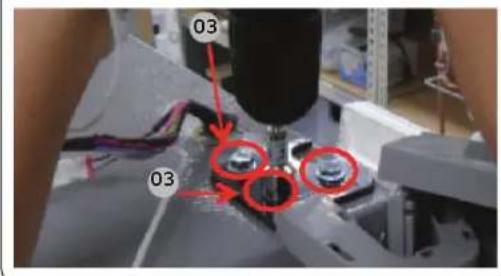

3. 10 mm kištukiniu veržliarakčiu išsukite 3

šešiakampius varžtus, laikančius lankstą šaldytuvo viršuje.

4. Ištraukite lanksto dangtelio laidą ir

nuimkite lankstą. DĖMESIO

• Prieš atlikdami aukščiau nurodytą veiksmą, būtinai atjunkite maitinimo laidą.

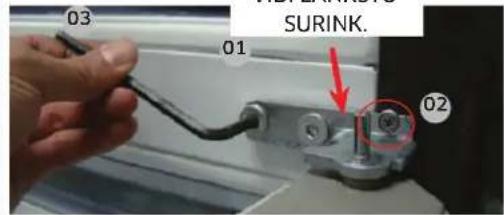

• Dirbti turi daugiau kaip 2 žmonės. Vidurinis lankstas

1. Sumontuokite vidurinį lankstą šaldytuvo

2. Prisukite varžtą 1 ant lanksto

• Prieš atlikdami aukščiau nurodytą veiksmą, būtinai atjunkite maitinimo laidą.

• Dirbti turi daugiau kaip 2 žmonės. Vienas asmuo turi laikyti dureles, kad jos neiškristų. Barosa_User-servicing-manual_26lang.indb 7 2020-12-16 7:16:47Lietuvių kalba Apatinis lankstas

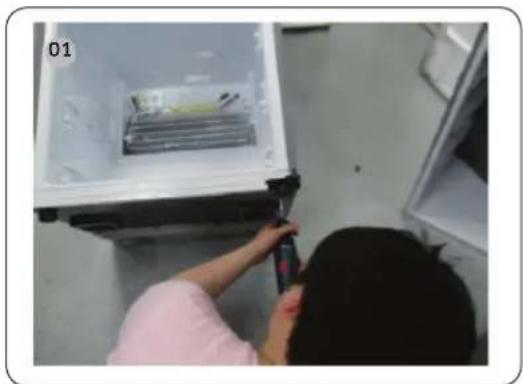

1. Paguldykite gaminį (žr. paveikslėlį).

• Po apačią reikia padėti paminkštinimą, kad gaminio nugarėlė būtų apsaugota nuo sugadinimo.

• Dirbti turi daugiau kaip 2 žmonės.

• Prieš atlikdami aukščiau nurodytą veiksmą, būtinai atjunkite maitinimo laidą.

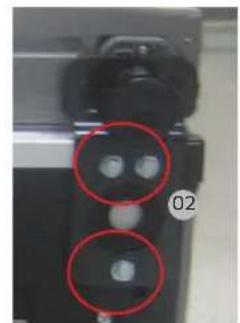

laiko lankstą naudodami 8 mm lizdinį veržliaraktį arba (+) atsuktuvą.

3. Išimkite apatinį lankstą.

4. Pakeitus viršutinį, vidurinį ir (arba)

apatinį lankstą, surinkite atlikdami išėmimo veiksmus priešinga eilės tvarka. DĖMESIO

• Įsitikinkite, kad laido jungtys prijungtos tinkamai.

• Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų. Barosa_User-servicing-manual_26lang.indb 8 2020-12-16 7:16:48Latviešu Lietotāja apkopes rokasgrāmata
