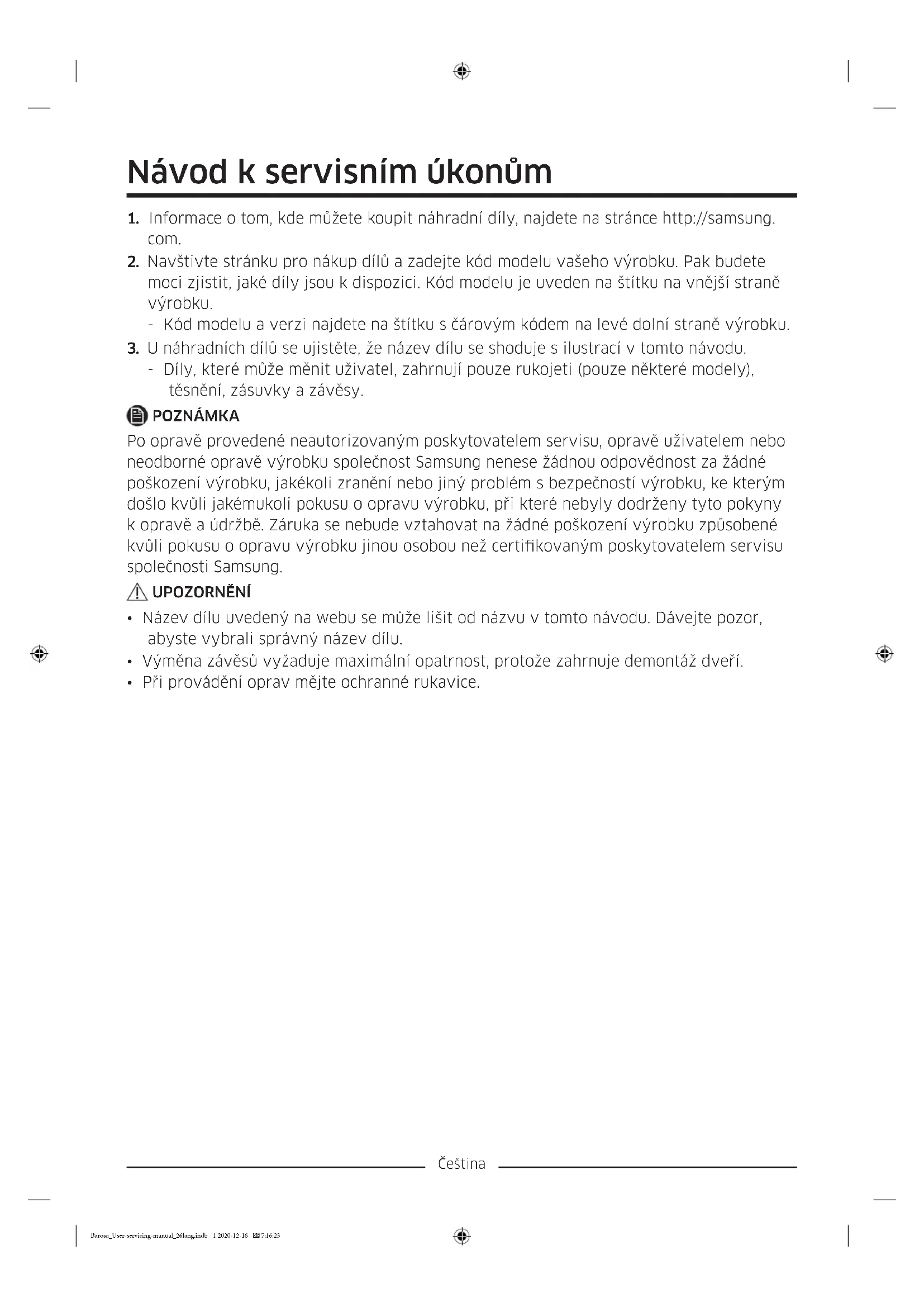

NÁVOD K OBSLUZE RL4363SBAB1 SAMSUNG

1. Informace o tom, kde můžete koupit náhradní díly, najdete na stránce http://samsung.

2. Navštivte stránku pro nákup dílů a zadejte kód modelu vašeho výrobku. Pak budete

moci zjistit, jaké díly jsou k dispozici. Kód modelu je uveden na štítku na vnější straně výrobku. - Kód modelu a verzi najdete na štítku s čárovým kódem na levé dolní straně výrobku.

3. U náhradních dílů se ujistěte, že název dílu se shoduje s ilustrací v tomto návodu.

- Díly, které může měnit uživatel, zahrnují pouze rukojeti (pouze některé modely), těsnění, zásuvky a závěsy. POZNÁMKA Po opravě provedené neautorizovaným poskytovatelem servisu, opravě uživatelem nebo neodborné opravě výrobku společnost Samsung nenese žádnou odpovědnost za žádné poškození výrobku, jakékoli zranění nebo jiný problém s bezpečností výrobku, ke kterým došlo kvůli jakémukoli pokusu o opravu výrobku, při které nebyly dodrženy tyto pokyny k opravě a údržbě. Záruka se nebude vztahovat na žádné poškození výrobku způsobené kvůli pokusu o opravu výrobku jinou osobou než certikovaným poskytovatelem servisu společnosti Samsung. UPOZORNĚNÍ

• Název dílu uvedený na webu se může lišit od názvu v tomto návodu. Dávejte pozor, abyste vybrali správný název dílu.

• Výměna závěsů vyžaduje maximální opatrnost, protože zahrnuje demontáž dveří.

• Při provádění oprav mějte ochranné rukavice. Barosa_User-servicing-manual_26lang.indb 1 2020-12-16 7:16:23Čeština Skutečný vzhled a součásti chladničky se mohou od obrázku v závislosti na modelu a zemi, ve které se nacházíte, lišit.

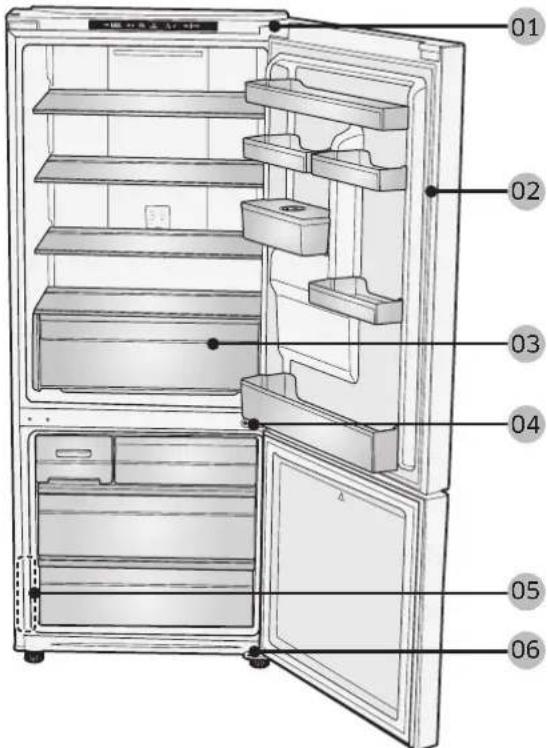

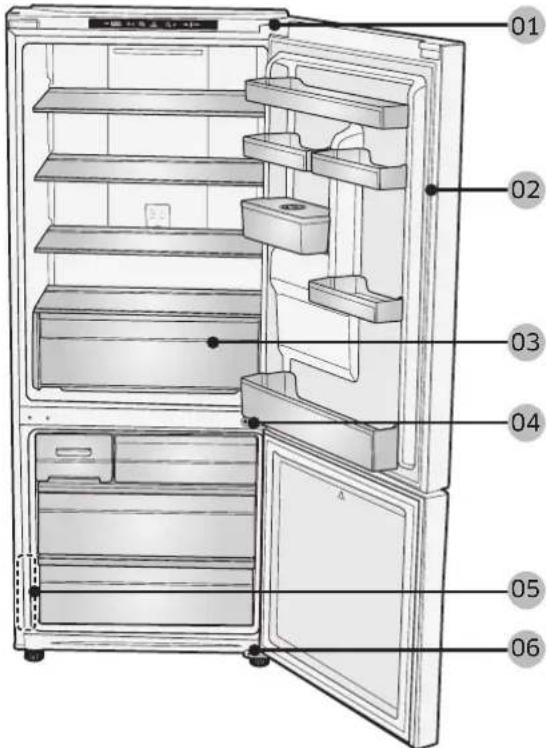

01 Horní závěs 02 Těsnění 03 Zásuvka 04 Střední závěs 05 Štítek s čárovým kódem 06 Dolní závěs Barosa_User-servicing-manual_26lang.indb 2 2020-12-16 7:16:24Čeština Výměna rukojeti UPOZORNĚNÍ

• Při výměně rukojeti dveří dávejte pozor, abyste přední stranu dveří nepoškrábali.

• Pevně zatlačte rukojeti na sloupcích. Ujistěte se, že mezi sloupky a dveřmi není žádná mezera.

• Při nasazování rukojeti pevně utáhněte šrouby.

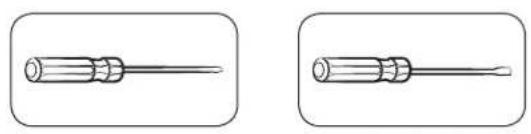

• Před použitím výrobku zkontrolujte, že je rukojeť pevně připojena. Potřebné nářadí (není v dodávce) Křížový šroubovák Plochý šroubovák Demontáž rukojetí

DLOUHÁ TYČ DLOUHÁ TYČ

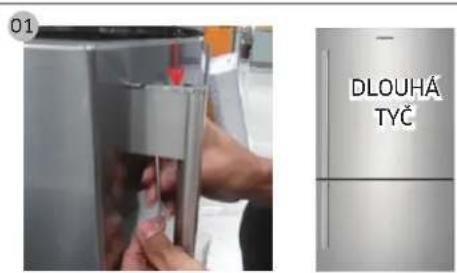

1. Rukojeť rozeberete vyšroubováním

a vyjmutím dvou šroubů pomocí šestihranného klíče.

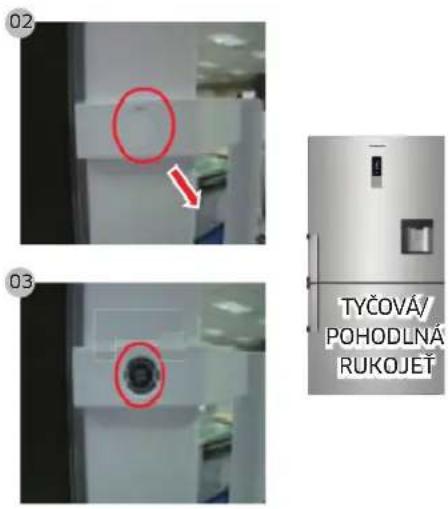

2. Sundejte krytku šroubu

3. Rukojeť rozeberete vyšroubováním

a vyjmutím dvou šroubů pomocí šestihranného klíče. UPOZORNĚNÍ

• Dávejte pozor, aby nedošlo k poškrábání.

• Při rozebírání dbejte na to, aby byl přístroj vypnutý. Při sestavování postupujte v opačném pořadí.

4. Novou rukojeť sestavte podle

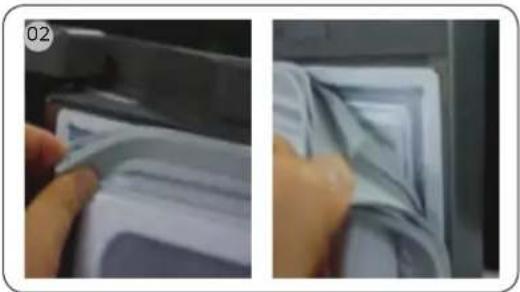

stejného postupu, který jste použili při demontáži, ale v opačném pořadí. Barosa_User-servicing-manual_26lang.indb 3 2020-12-16 7:16:24Čeština Výměna těsnění UPOZORNĚNÍ Těsnění pevně přitlačte. V opačném případě by mohl z chladničky unikat chladný vzduch. Sejmutí těsnění

Otevřete dveře a sejměte těsnění ze dveří.

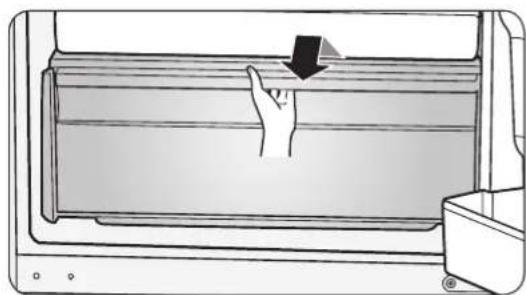

Výměna těsnění Nasaďte nové těsnění na dveře chladničky. Ujistěte se, že mezi novým těsněním a dveřmi není žádná mezera. Barosa_User-servicing-manual_26lang.indb 4 2020-12-16 7:16:24Čeština Výměna zásuvky UPOZORNĚNÍ Během sestavení zkontrolujte, že je zásuvka řádně zasunuta ve vodicích drážkách. Vytažení zásuvky Zásuvky zcela vytáhněte a poté je mírně zvedněte.

• Pokud se zásuvky zaseknou ve dvířkách, vytáhněte je tak, že nejprve vytáhnete police a poté zásuvky zvednete. Zpětné nasazení zásuvek Nasazení zásuvek probíhá v opačném pořadí kroků postupu pro jejich vyjmutí. Výměna závěsu Při výměně závěsů je třeba nejprve demontovat dveře. UPOZORNĚNÍ

• Při demontáži dveří buďte velmi opatrní, protože dveře jsou těžké.

• Před výměnou závěsů dejte na podlahu měkkou podložku, například lepenku, abyste předešli poškrábání dveří, když je položíte na zem.

• Protože se závěsy je třeba zacházet opatrně a musí je vyměňovat minimálně dvě osoby, doporučujeme zavolat si pracovníka odborného servisu.

• Pokud odmontujete závěs, aniž byste drželi dveře, mohlo by dojít k pádu dveří a ke zranění.

• Ujistěte se, že dřík je k závěsu pevně připojen.

• Zkontrolujte, že je závěs pevně připojen ke skříni.

• Ujistěte se, že jsou konektory kabelů správně připojeny.

• Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili. VÝSTRAHA

• Při naklápění/pokládání chladničky je nutná účast minimálně 2 osob.

• Před obrácením směru otvírání dveří odpojte síťový kabel. Barosa_User-servicing-manual_26lang.indb 5 2020-12-16 7:16:24Čeština Potřebné nářadí (není v dodávce) Křížový šroubovák Plochý šroubovák Plochý klíč 11 mm Nástrčkový klíč 10 mm Inbusový klíč (5 mm) Změna směru otevírání dveří Horní závěs

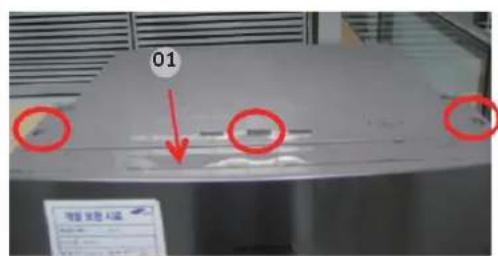

1. Pomocí plochého šroubováku odstraňte

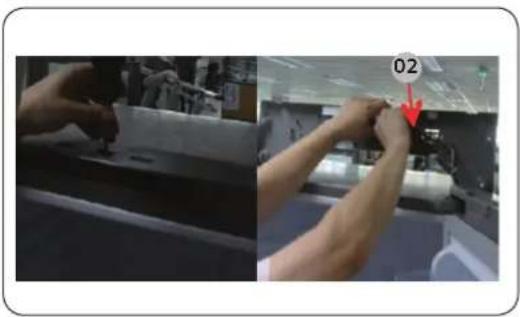

2. Pomocí šroubováku (+) odšroubujte

3 kryty závěsu a odpojte vodič. Barosa_User-servicing-manual_26lang.indb 6 2020-12-16 7:16:25Čeština

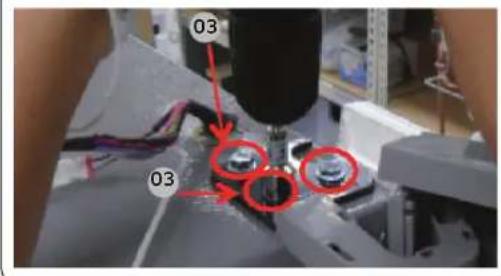

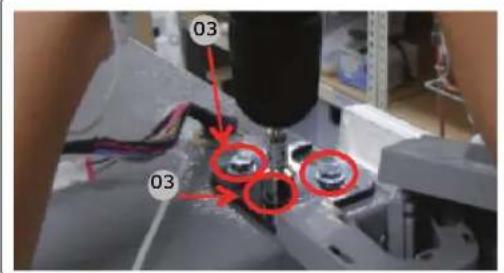

3. Pomocí nástrčkového klíče 10mm

demontujte 3 šestihranné šrouby, které přidržují závěs na vrchu chladničky.

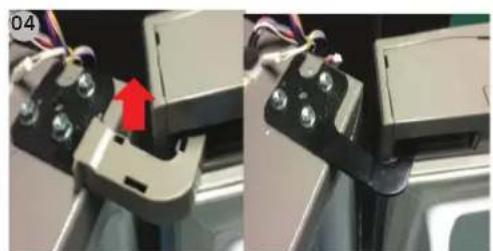

4. Vyjměte kryt vodičů závěsu a demontujte

• Než provedete výše uvedenou operaci, nezapomeňte odpojit napájecí kabel.

• Je nutné pracovat ve více než 2 osobách. Prostřední závěs

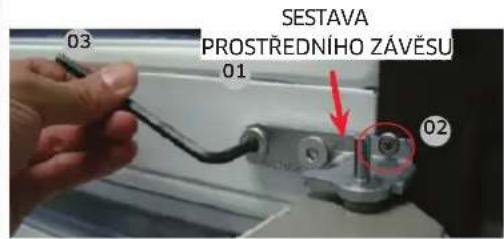

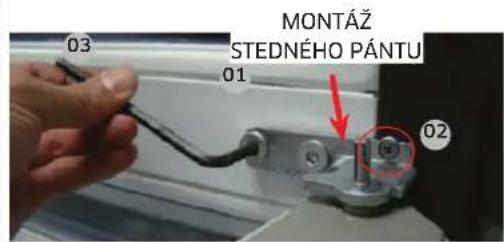

1. Sestavte prostřední závěs dveří směrem

2. Pomocí šroubováku (+) připevněte

1 šroub u každého závěsu.

3. Pomocí šestihranného klíče přišroubujte

2 šestihranné šrouby. UPOZORNĚNÍ

• Než provedete výše uvedenou operaci, nezapomeňte odpojit napájecí kabel.

• Je nutné pracovat ve více než 2 osobách. Jedna osoba musí dveře držet, abyste zabránili jejich pádu. Barosa_User-servicing-manual_26lang.indb 7 2020-12-16 7:16:25Čeština Dolní závěs

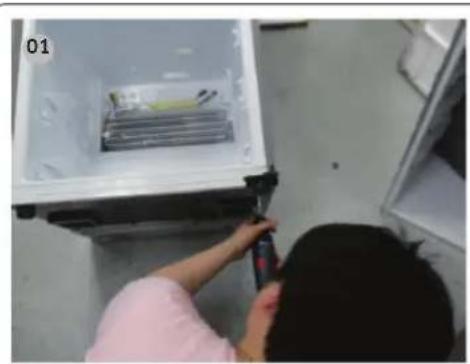

1. Výrobek položte (podle obrázku).

• Pod výrobek je třeba umístit podložku, abyste jeho zadní část chránili před poškozením.

• Je nutné pracovat ve více než 2 osobách.

• Než provedete výše uvedenou operaci, nezapomeňte odpojit napájecí kabel.

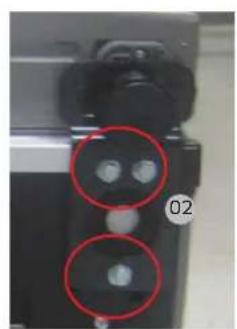

2. Pomocí nástrčkového klíče 8 mm nebo

šroubováku (+) vyšroubujte 3 šestihranné šrouby, které drží závěs.

3. Odstraňte dolní závěs.

4. Po výměně horního, prostředního a/nebo

spodního závěsu proveďte opětovnou montáž v opačném pořadí kroků postupu demontáže. UPOZORNĚNÍ

• Ujistěte se, že jsou konektory kabelů správně připojeny.

• Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili. Barosa_User-servicing-manual_26lang.indb 8 2020-12-16 7:16:25Slovenčina Používateľská servisná príručka
