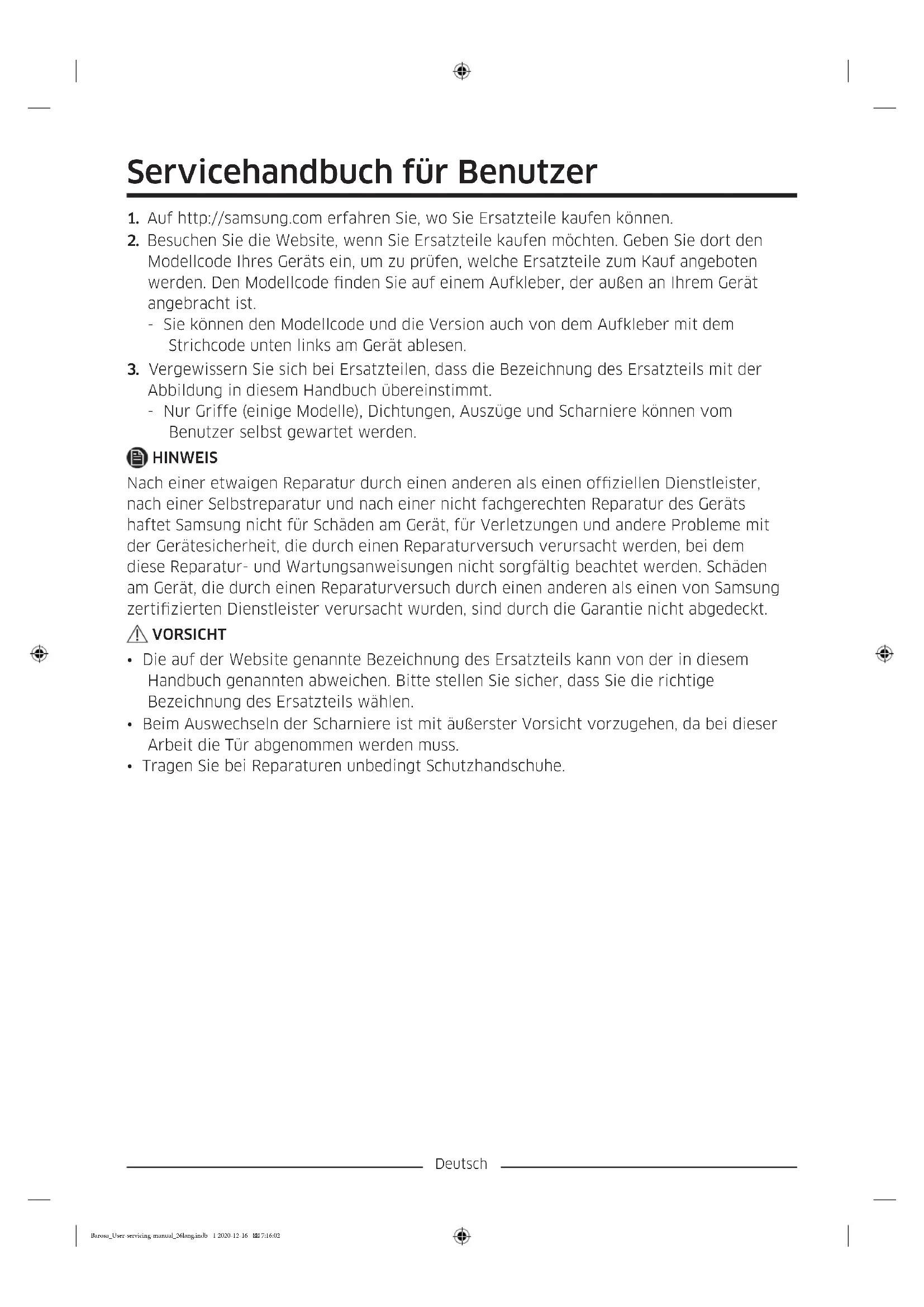

1. Auf http://samsung.com erfahren Sie, wo Sie Ersatzteile kaufen können.

2. Besuchen Sie die Website, wenn Sie Ersatzteile kaufen möchten. Geben Sie dort den

Modellcode Ihres Geräts ein, um zu prüfen, welche Ersatzteile zum Kauf angeboten werden. Den Modellcode nden Sie auf einem Aufkleber, der außen an Ihrem Gerät angebracht ist. - Sie können den Modellcode und die Version auch von dem Aufkleber mit dem Strichcode unten links am Gerät ablesen.

3. Vergewissern Sie sich bei Ersatzteilen, dass die Bezeichnung des Ersatzteils mit der

Abbildung in diesem Handbuch übereinstimmt. - Nur Griffe (einige Modelle), Dichtungen, Auszüge und Scharniere können vom Benutzer selbst gewartet werden. HINWEIS Nach einer etwaigen Reparatur durch einen anderen als einen ofziellen Dienstleister, nach einer Selbstreparatur und nach einer nicht fachgerechten Reparatur des Geräts haftet Samsung nicht für Schäden am Gerät, für Verletzungen und andere Probleme mit der Gerätesicherheit, die durch einen Reparaturversuch verursacht werden, bei dem diese Reparatur- und Wartungsanweisungen nicht sorgfältig beachtet werden. Schäden am Gerät, die durch einen Reparaturversuch durch einen anderen als einen von Samsung zertizierten Dienstleister verursacht wurden, sind durch die Garantie nicht abgedeckt. VORSICHT

• Die auf der Website genannte Bezeichnung des Ersatzteils kann von der in diesem Handbuch genannten abweichen. Bitte stellen Sie sicher, dass Sie die richtige Bezeichnung des Ersatzteils wählen.

• Beim Auswechseln der Scharniere ist mit äußerster Vorsicht vorzugehen, da bei dieser Arbeit die Tür abgenommen werden muss.

• Tragen Sie bei Reparaturen unbedingt Schutzhandschuhe. Barosa_User-servicing-manual_26lang.indb 1 2020-12-16 7:16:02Deutsch Das tatsächliche Aussehen und die mitgelieferten Teile der Kühl-/Gefrierkombination können sich je nach Modell und Land unterscheiden.

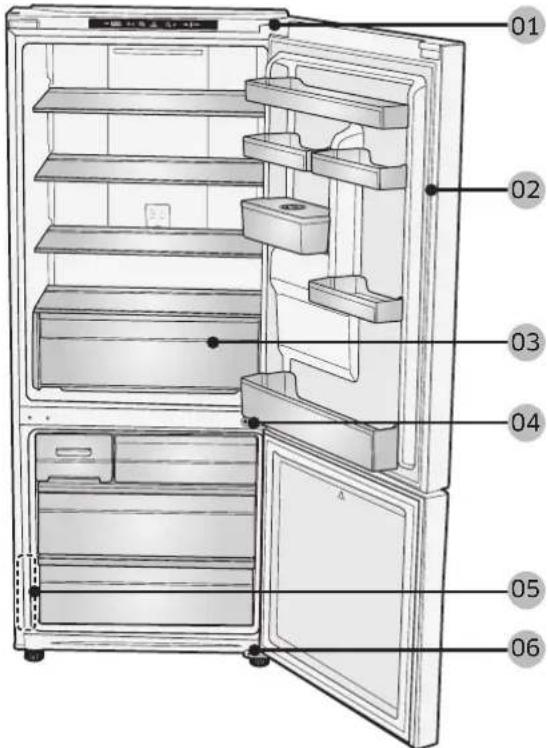

01 Oberes Scharnier 02 Dichtung 03 Auszug 04 Mittleres Scharnier 05 Strichcode-Aufkleber 06 Unteres Scharnier Barosa_User-servicing-manual_26lang.indb 2 2020-12-16 7:16:03Deutsch Austausch des Handgriffs VORSICHT

• Achten Sie beim Auswechseln des Türgriffs darauf, die Vorderseite der Tür nicht zu zerkratzen.

• Drücken Sie die Griffe fest auf die Halterungen. Stellen Sie sicher, dass zwischen den Stützen und der Tür keine Lücke bleibt.

• Ziehen Sie die Schrauben beim Anbringen des Griffs fest an.

• Prüfen Sie vor Verwendung des Geräts, ob der Griff fest angebracht ist. Benötigte Werkzeuge (nicht mitgeliefert) Kreuzschlitzschraubendreher Schlitzschraubendreher Befestigen der Griffe

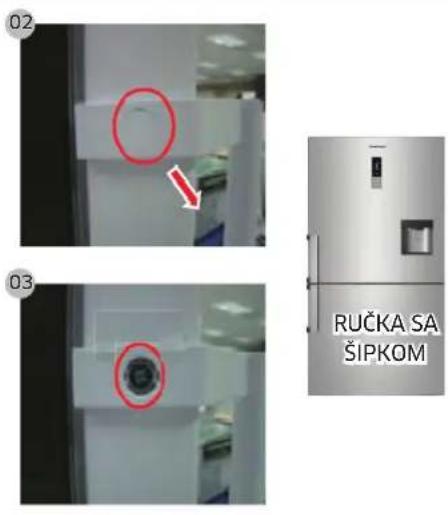

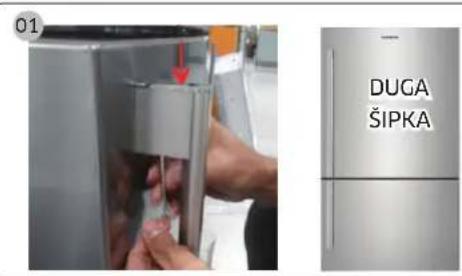

1. Sie demontieren den Griff, indem Sie

die beiden selbstsichernden Schrauben mit einem Sechskantschlüssel lösen und entfernen.

2. Entfernen Sie die Kopfschraube

3. Sie demontieren den Griff, indem Sie

die beiden selbstsichernden Schrauben mit einem Sechskantschlüssel lösen und entfernen. VORSICHT

• Achten Sie darauf, die Oberäche nicht zu zerkratzen.

• Stellen Sie bei der Demontage sicher, dass das Gerät ausgeschaltet ist. Gehen Sie beim Zusammenbauen in umgekehrter Reihenfolge vor.

4. Gehen Sie beim Einbauen des neuen

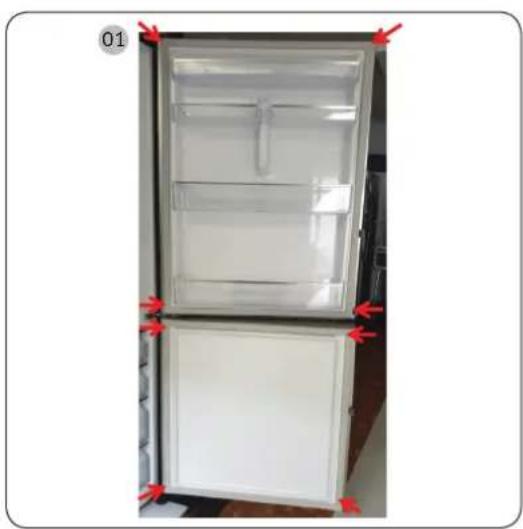

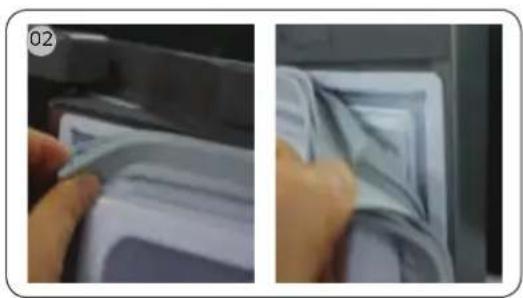

Handgriffs in der umgekehrten Reihenfolge wie beim Ausbauen vor. Barosa_User-servicing-manual_26lang.indb 3 2020-12-16 7:16:03Deutsch Austausch der Dichtung VORSICHT Achten Sie darauf, dass Sie die Dichtung sicher befestigen. Andernfalls kann kalte Luft aus dem Kühlschrank austreten. So bauen Sie die Dichtung aus

Öffnen Sie die Gerätetür, und entfernen Sie die Dichtung von der Tür.

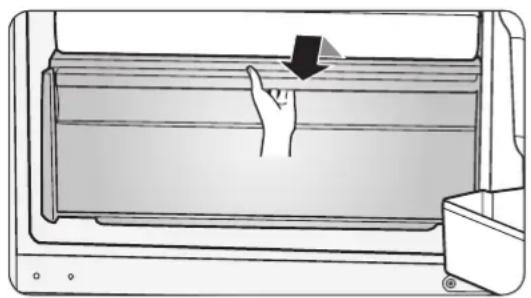

So bauen Sie die neue Dichtung ein Bringen Sie eine neue Dichtung an der Kühlschranktür an. Stellen Sie sicher, dass zwischen der neuen Dichtung und der Tür keine Lücke bleibt. Barosa_User-servicing-manual_26lang.indb 4 2020-12-16 7:16:03Deutsch Austausch des Auszugs VORSICHT Stellen Sie sicher, dass der Auszug bei der Montage richtig in die Schiene eingesetzt wird. Ausbauen des Auszugs Ziehen Sie die Schubfächer vollständig nach vorne, heben Sie sie dann vorsichtig an, und nehmen Sie sie heraus.

• Wenn die Schubfächer an der Gerätetür klemmen, entnehmen Sie zunächst die Fachböden. Einbauen des Auszugs Gehen Sie beim Einbauen des Auszugs in der umgekehrten Reihenfolge wie beim Ausbauen vor. Austauschen des Scharniers Um die Scharniere auszutauschen, müssen Sie zuerst die Türen ausbauen. VORSICHT

• Da die Türen schwer sind, ist beim Ausbauen der Türen äußerste Vorsicht geboten.

• Bevor Sie die Scharniere austauschen, legen Sie eine weiche Unterlage, z. B. ein Stück Pappe, auf den Boden. So verhindern Sie, dass die Türen zerkratzt werden, wenn Sie sie abstellen.

• Wir empfehlen Ihnen, einen professionellen technischen Dienstleister einzusetzen, da die Scharniere vorsichtig behandelt und von mindestens zwei Personen ausgetauscht werden müssen.

• Wenn Sie das Scharnier entfernen ohne die Tür zu festzuhalten, kann sie umfallen und Verletzungen verursachen.

• Stellen Sie sicher, dass der Scharnierbolzen fest mit dem Scharnier verbunden ist.

• Prüfen Sie, ob das Scharnier fest mit dem Kühlschrank verbunden ist.

• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.

• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen. WARNUNG

• Zum Kippen/Hinlegen der Kühl-/Gefrierkombination sind mindestens 2 Personen erforderlich.

• Ziehen Sie das Netzkabel ab, bevor Sie die Türen tauschen. Barosa_User-servicing-manual_26lang.indb 5 2020-12-16 7:16:03Deutsch Benötigte Werkzeuge (nicht mitgeliefert) Kreuzschlitzschraubendreher Schlitzschraubendreher 11 mm-Schlüssel 10 mm-Steckschlüssel Inbusschlüssel (5 mm) Wechseln des Türanschlags Oberes Scharnier

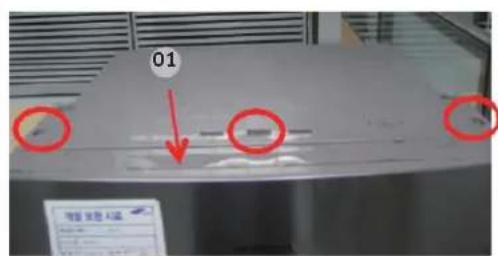

1. Entfernen Sie die Kabelabdeckung an der

Tür mit einem Flachkopfschraubendreher.

2. Entfernen Sie die 3 Schrauben der

Scharnierabdeckung mit einem Kreuzschlitzschraubendreher und trennen Sie die Kabel. Barosa_User-servicing-manual_26lang.indb 6 2020-12-16 7:16:04Deutsch

3. Entfernen Sie die drei

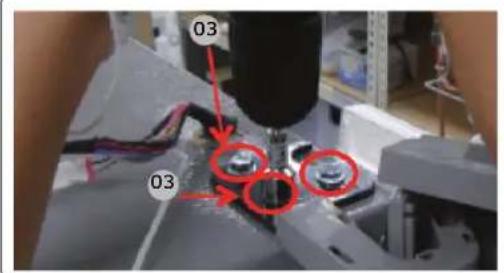

Sechskantschrauben, die das Scharnier an der Oberseite der Kühl-/ Gefrierkombination halten, mit dem 10 mm-Steckschlüssel.

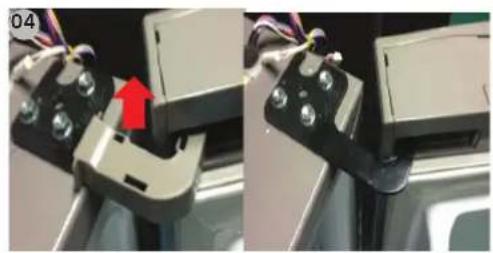

4. Entfernen Sie den Draht der

Scharnierabdeckung und entfernen Sie das Scharnier. VORSICHT

• Ziehen Sie auf jeden Fall das Netzkabel aus der Steckdose, bevor Sie den oben beschriebenen Vorgang durchführen.

• Erledigen Sie diese Arbeit zu zweit. Mittleres Scharnier

1. Bauen Sie das mittlere Türscharnier ein

2. Ziehen Sie die Schraube (1) des Scharniers

mit einem Kreuzschlitzschraubendreher fest.

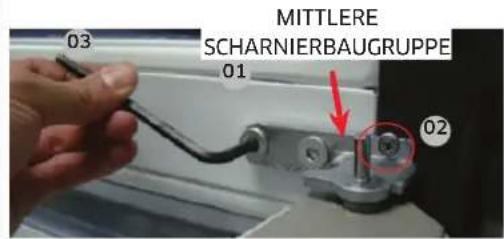

3. Befestigen Sie die 2 Sechskantschrauben

mit einem Sechskantschlüssel. VORSICHT

• Ziehen Sie auf jeden Fall das Netzkabel aus der Steckdose, bevor Sie den oben beschriebenen Vorgang durchführen.

• Erledigen Sie diese Arbeit zu zweit. Eine Person hält die Tür, damit sie nicht hinfällt. Barosa_User-servicing-manual_26lang.indb 7 2020-12-16 7:16:04Deutsch Unteres Scharnier

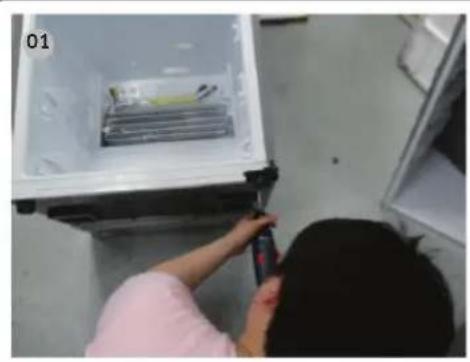

1. Legen Sie das Gerät vorsichtig hin (siehe

• Legen Sie ein Polster darunter, damit die Rückseite des Geräts nicht beschädigt wird.

• Erledigen Sie diese Arbeit zu zweit.

• Ziehen Sie auf jeden Fall das Netzkabel aus der Steckdose, bevor Sie den oben beschriebenen Vorgang durchführen.

2. Entfernen Sie die drei (3)

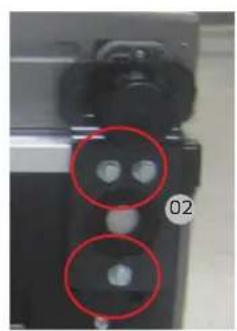

Sechskantschrauben, die das Scharnier halten, mit dem 8 mm-Steckschlüssel oder mit einem Kreuzschlitzschraubendreher.

3. Entfernen Sie das untere Scharnier.

4. Nach dem Austausch des oberen,

mittleren und/oder unteren Scharniers können Sie die Tür in umgekehrter Reihenfolge wieder einbauen. VORSICHT

• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.

• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen. Barosa_User-servicing-manual_26lang.indb 8 2020-12-16 7:16:04Nederlands Onderhoudshandleiding voor gebruikers
