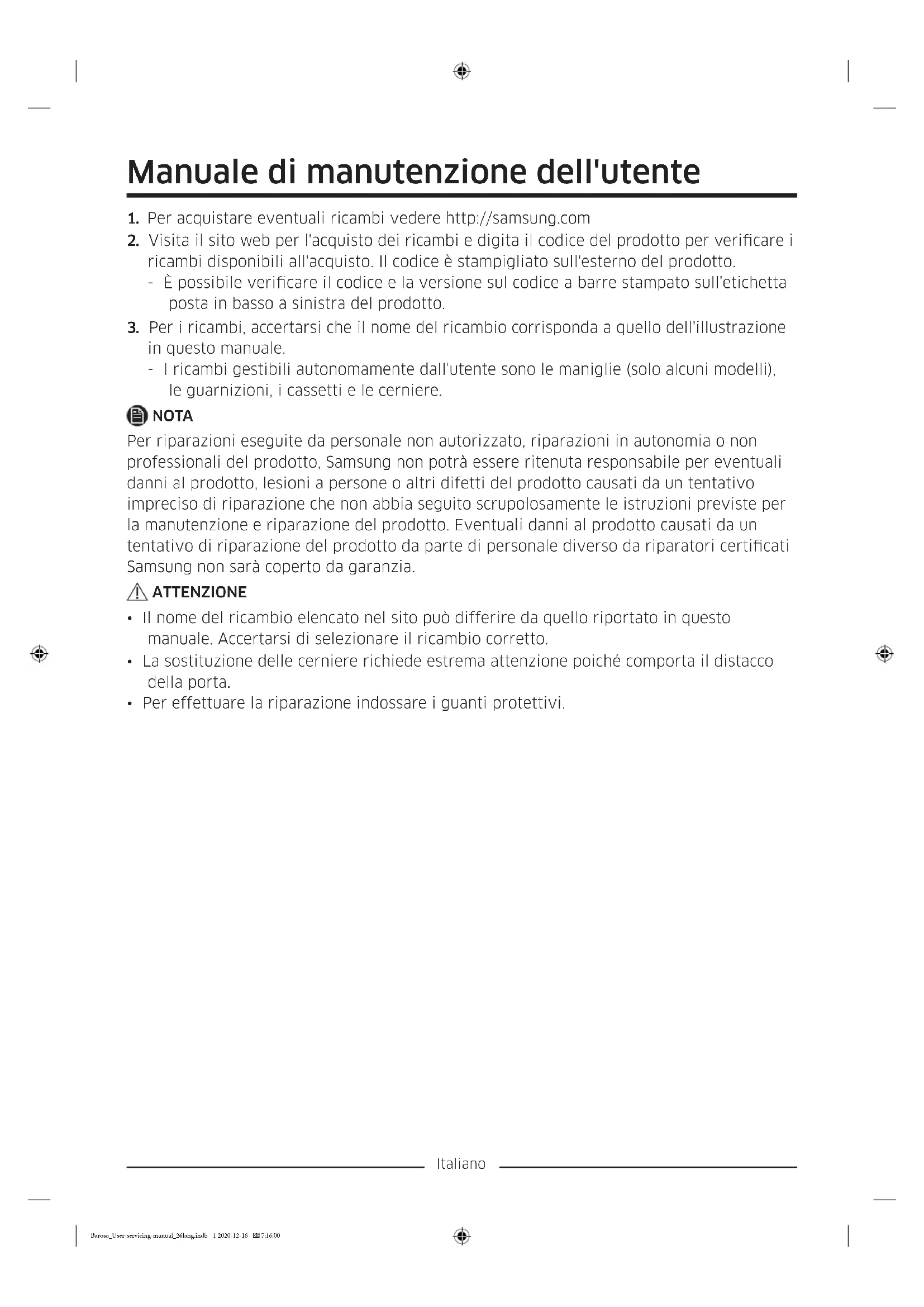

1. Per acquistare eventuali ricambi vedere http://samsung.com

2. Visita il sito web per l'acquisto dei ricambi e digita il codice del prodotto per vericare i

ricambi disponibili all'acquisto. Il codice è stampigliato sull'esterno del prodotto. - È possibile vericare il codice e la versione sul codice a barre stampato sull'etichetta posta in basso a sinistra del prodotto.

3. Per i ricambi, accertarsi che il nome del ricambio corrisponda a quello dell'illustrazione

in questo manuale. - I ricambi gestibili autonomamente dall'utente sono le maniglie (solo alcuni modelli), le guarnizioni, i cassetti e le cerniere. NOTA Per riparazioni eseguite da personale non autorizzato, riparazioni in autonomia o non professionali del prodotto, Samsung non potrà essere ritenuta responsabile per eventuali danni al prodotto, lesioni a persone o altri difetti del prodotto causati da un tentativo impreciso di riparazione che non abbia seguito scrupolosamente le istruzioni previste per la manutenzione e riparazione del prodotto. Eventuali danni al prodotto causati da un tentativo di riparazione del prodotto da parte di personale diverso da riparatori certicati Samsung non sarà coperto da garanzia. ATTENZIONE

• Il nome del ricambio elencato nel sito può differire da quello riportato in questo manuale. Accertarsi di selezionare il ricambio corretto.

• La sostituzione delle cerniere richiede estrema attenzione poiché comporta il distacco della porta.

• Per effettuare la riparazione indossare i guanti protettivi. Barosa_User-servicing-manual_26lang.indb 1 2020-12-16 7:16:00Italiano Le immagini effettive e le parti dei componenti forniti del frigorifero possono variare in base al modello ed al paese di acquisto.

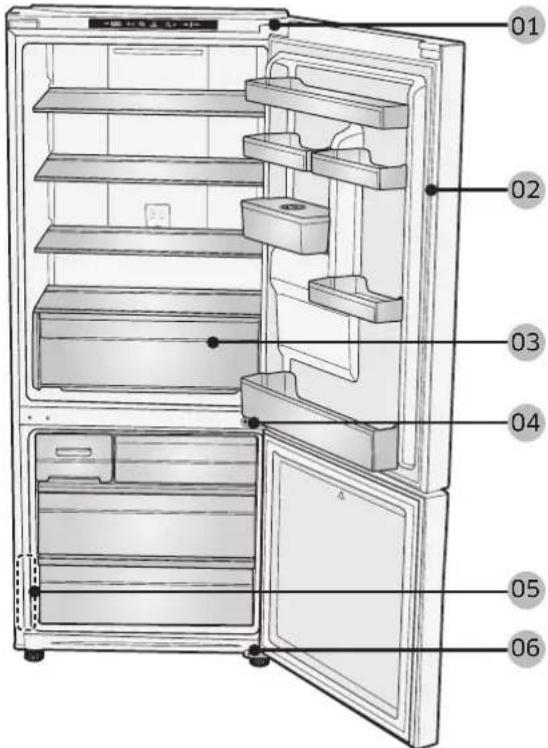

01 Cerniera superiore 02 Guarnizione 03 Cassetto 04 Gommino del cardine 05 Etichetta con codice a barre 06 Cerniera inferiore Barosa_User-servicing-manual_26lang.indb 2 2020-12-16 7:16:00Italiano Sostituzione di una maniglia ATTENZIONE

• Durante la sostituzione delle maniglia degli sportelli, prestare attenzione a non grafare il frontale della porta.

• Premere saldamente le maniglie sui supporti. Accertarsi che non vi sia spazio tra i supporti delle maniglie e la porta.

• Nel ssaggio delle maniglie, serrare con forza le viti.

• Prima di usare il prodotto vericare che la maniglia sia ssata saldamente. Strumenti necessari (non forniti) Cacciavite a croce Cacciavite piatto Per staccare le maniglie

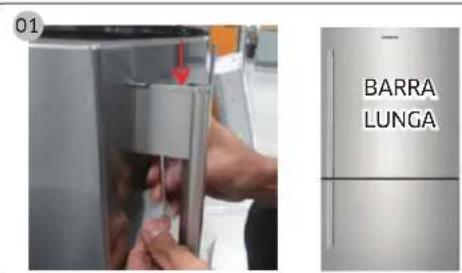

1. Svitare e rimuovere le due viti con

una chiave a brugola per smontare la maniglia.

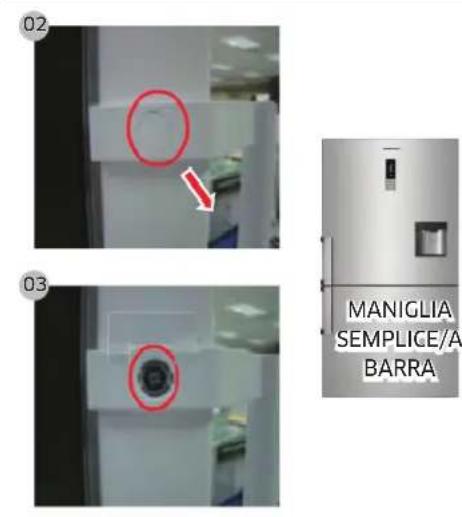

2. Rimuovere il coperchio della vite

3. Svitare e rimuovere le due viti con

una chiave a brugola per smontare la maniglia. ATTENZIONE

• Prestare attenzione a non grafarla.

• Durante lo smontaggio, accertarsi che l'unità sia spenta; per rimontarla seguire la procedura in ordine inverso.

4. Montare la nuova maniglia seguendo

la procedura di smontaggio in ordine inverso. Barosa_User-servicing-manual_26lang.indb 3 2020-12-16 7:16:01Italiano Sostituzione della guarnizione ATTENZIONE Accertarsi di ssare saldamente la guarnizione. In caso contrario, dal frigorifero potrebbe fuoriuscire aria fredda. Per rimuovere la guarnizione

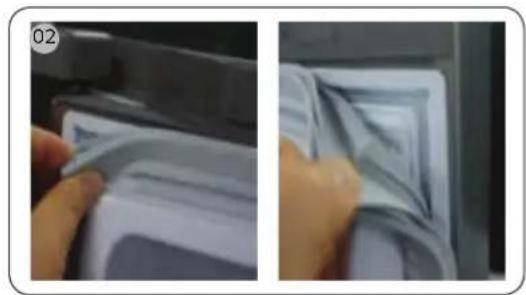

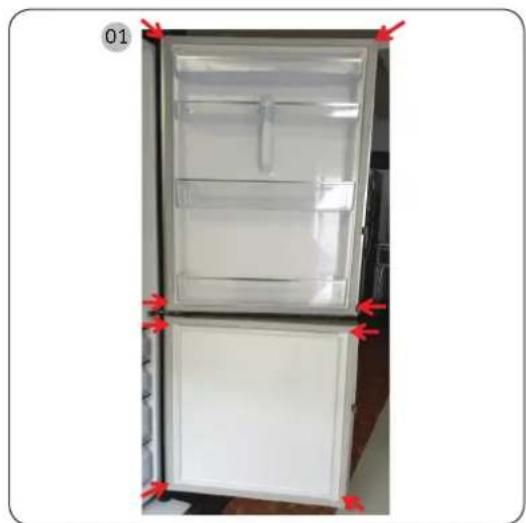

Aprire la porta e rimuovere la guarnizione.

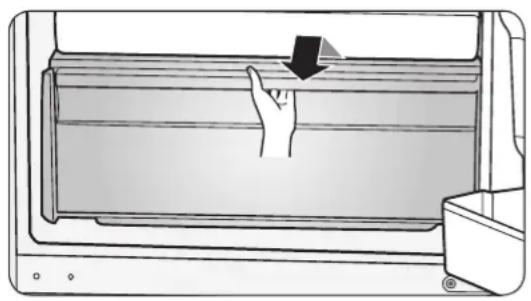

Sostituire la guarnizione Montare la nuova guarnizione alla porta. Accertarsi che non vi sia spazio tra le nuove guarnizioni e la porta. Barosa_User-servicing-manual_26lang.indb 4 2020-12-16 7:16:01Italiano Sostituire un cassetto ATTENZIONE Vericare che il cassetto sia correttamente inserito nella guida durante il montaggio. Per rimuovere il cassetto Tirare i cassetti completamente verso di sé quindi sollevarli leggermente per rimuoverli.

• Se i cassetti si incastrano nella porta, rimuoverli sollevandoli dopo aver rimosso i ripiani. Per rimontare i cassetti Rimontare i cassetti seguendo l'ordine contrario seguito per la rimozione. Sostituzione delle cerniere Per sostituire le cerniere, rimuovere prima la porta. ATTENZIONE

• Durante la rimozione delle porte, prestare estrema attenzione poiché sono pesanti.

• Prima di sostituire le cerniere, appoggiare qualcosa di morbido o del cartone sul pavimento per evitare di grafare la porta nell'appoggiarla.

• Poiché le cerniere devono essere maneggiate con attenzione e sostituite da due o più persone, si consiglia di chiamare un servizio di assistenza professionale.

• Rimuovendo la cerniera senza trattenere la porta, la porta potrebbe cadere e ferire qualcuno.

• Accertarsi che il perno sia saldamente ssato alla cerniera.

• Vericare che la cerniera sia ssata saldamente all'armadio.

• Assicurarsi che i connettori siano collegati correttamente.

• Prestare attenzione a non danneggiare i li elettrici nel ssare il coperchio superiore. AVVERTENZA

• L'inclinazione/distensione del frigorifero richiede l'intervento minimo di due persone.

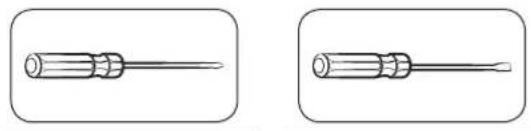

• Scollegare il cavo di alimentazione prima di invertire le porte. Barosa_User-servicing-manual_26lang.indb 5 2020-12-16 7:16:01Italiano Strumenti necessari (non forniti) Cacciavite a croce Cacciavite piatto Chiave inglese da 11 mm Chiave a bussola da 10 mm Chiave a brugola (5 mm) Inversione della porta Cerniera superiore

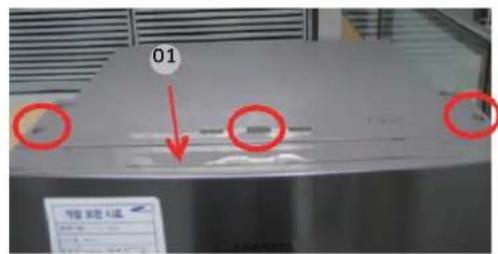

1. Rimuovere il coperchio del cavo sopra la

porta usando un cacciavite piatto.

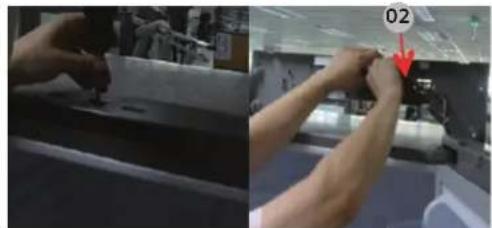

2. Rimuovere la vite 3 ea del coperchio della

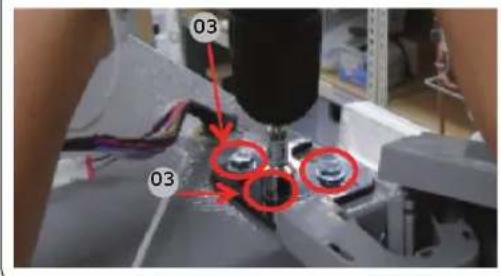

3. Rimuovere i tre dadi esagonali che

trattengono la cerniera nella parte superiore del frigorifero con una chiave a bussola da 10 mm.

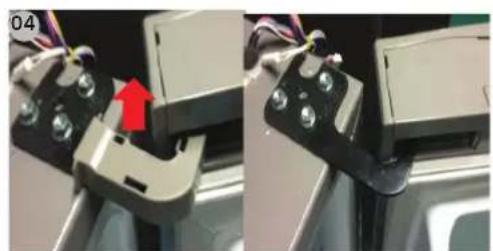

4. Estrarre il coperchio del cavo e della

cerniera e rimuovere la cerniera. ATTENZIONE

• Accertarsi di scollegare il cavo di alimentazione prima di eseguire l'operazione sopra.

• Per effettuare l'operazione è necessario l'intervento di due persone. Cerniera centrale

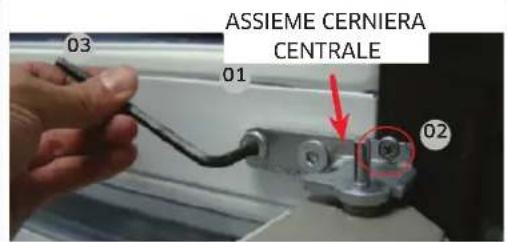

1. Montare la cerniera centrale dalla porta.

2. Fissare la vite 1 ea della cerniera con un

cacciavite a croce (+).

3. Fissare le due viti con testa esagonale

con una chiave a bussola. ATTENZIONE

• Accertarsi di scollegare il cavo di alimentazione prima di eseguire l'operazione sopra.

• Per effettuare l'operazione è necessario l'intervento di due persone. Una persona dovrà afferrare la porta per evintarne la caduta. Barosa_User-servicing-manual_26lang.indb 7 2020-12-16 7:16:02Italiano Cerniera inferiore

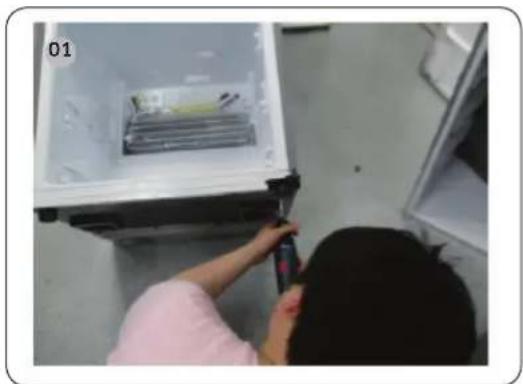

1. Sdraiare l'apparecchio (vedi illustrazione).

• Sdraiare l'apparecchio su un panno morbido in modo da proteggerlo da eventuali danni.

• Per effettuare l'operazione è necessario l'intervento di due persone.

• Accertarsi di scollegare il cavo di alimentazione prima di eseguire l'operazione sopra.

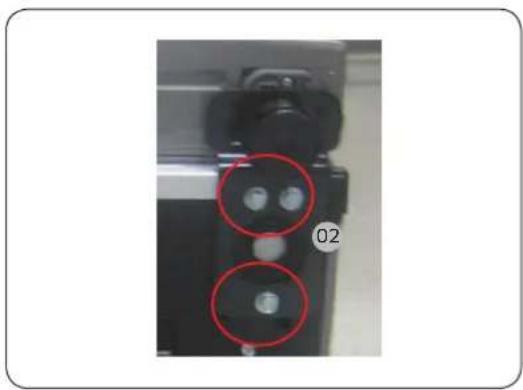

2. Rimuovere i tre dadi esagonali che

trattengono la cerniera con una chiave a bussola da 8 mm o usando un cacciavite a croce (+).

3. Rimuovere la cerniera inferiore.

4. Rimontare seguendo l'ordine opposto

dopo aver sostituito le cerniere superiore, centrale ed/o inferiore. ATTENZIONE

• Assicurarsi che i connettori siano collegati correttamente.

• Prestare attenzione a non danneggiare i li elettrici nel ssare il coperchio superiore. Barosa_User-servicing-manual_26lang.indb 8 2020-12-16 7:16:02Deutsch Servicehandbuch für Benutzer
