MANUAL DE UTILIZADOR RL4363SBAB1 SAMSUNG

1. Pode vericar onde comprar peças de substituição em http://samsung.com

2. Visite o site de compra de peças e introduza o código de modelo do seu produto para

vericar as peças disponíveis para compra. O código de modelo encontra-se numa etiqueta na parte exterior do produto. - Pode vericar a versão e o código de modelo na etiqueta de código de barras existente na parte inferior esquerda do produto.

3. Para peças de substituição, certique-se de que o nome da peça corresponde ao que se

encontra na ilustração neste manual. - As peças que podem ser substituídas pelo utilizador estão limitadas a pegas (apenas em alguns modelos), vedantes, gavetas e dobradiças. NOTA Após a reparação feita por um fornecedor de serviços não autorizado, a autorreparação ou a reparação não prossional do produto, a Samsung não se responsabiliza por quaisquer danos ao produto, lesões ou outros problemas de segurança do produto causados por qualquer tentativa de reparação do mesmo que não siga cuidadosamente estas instruções de reparação e manutenção. Quaisquer danos ao produto causados por uma tentativa de reparação do mesmo, efetuada por qualquer pessoa que não um fornecedor de serviços certicado da Samsung, não serão abrangidos pela garantia. ATENÇÃO

• O nome da peça listado no site pode ser diferente neste manual. Escolha o nome da peça correto.

• A substituição de dobradiças requer todo o cuidado, já que envolve a remoção da porta.

• Use luvas de segurança ao efetuar reparações. Barosa_User-servicing-manual_26lang.indb 1 2020-12-16 7:16:09Português Esta imagem pode diferir das peças do frigoríco fornecidas consoante o modelo e o país.

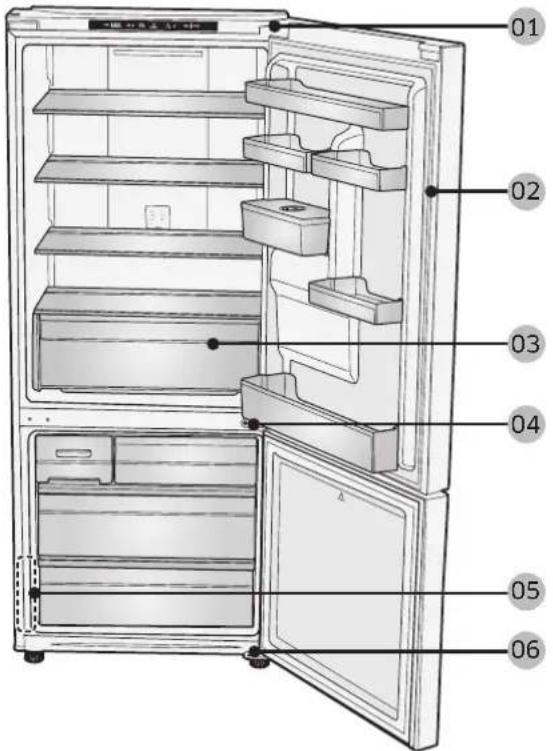

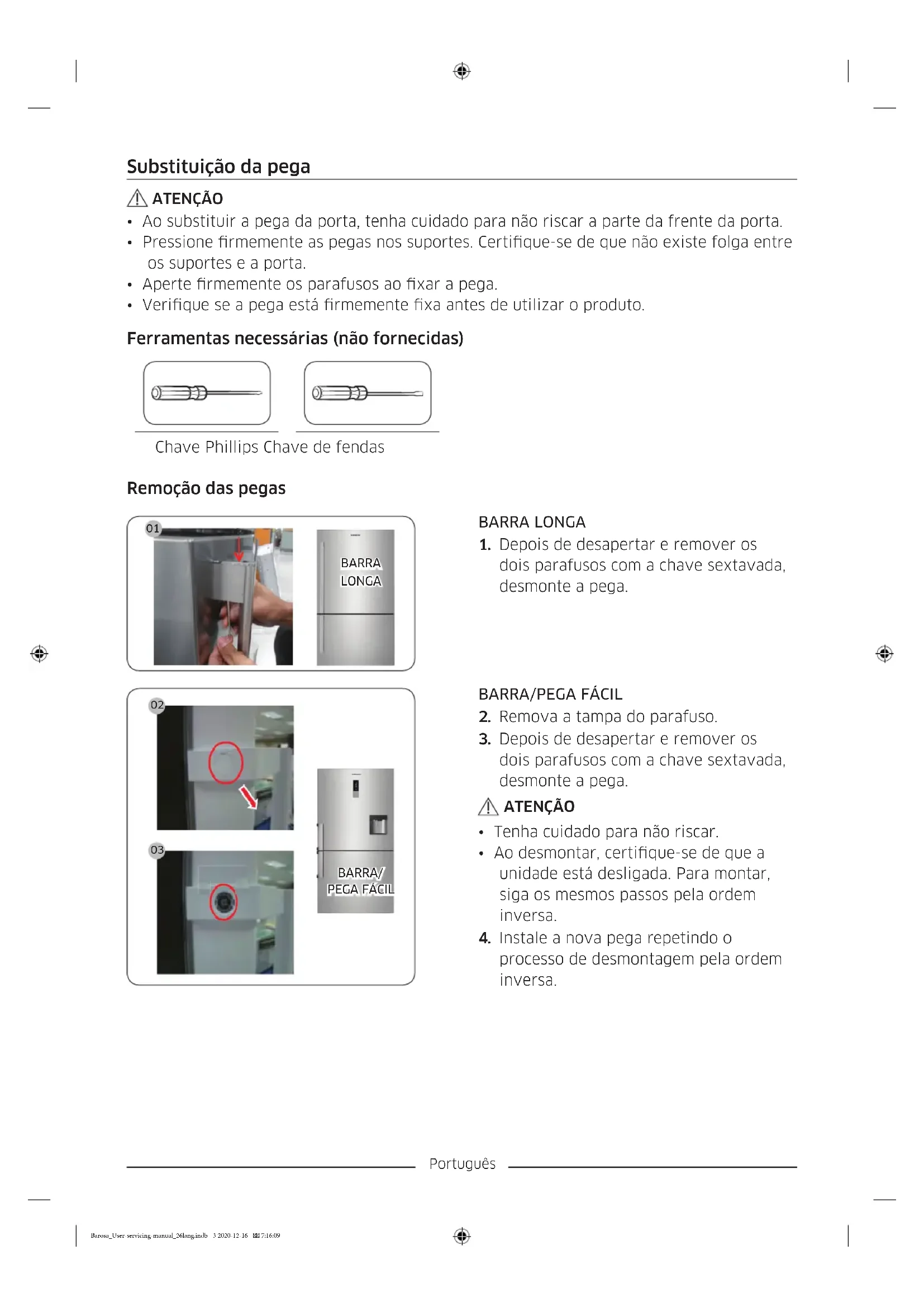

01 Dobradiça superior 02 Vedante 03 Gaveta 04 Dobradiça central 05 Etiqueta de código de barras 06 Dobradiça inferior Barosa_User-servicing-manual_26lang.indb 2 2020-12-16 7:16:09Português Substituição da pega ATENÇÃO

• Ao substituir a pega da porta, tenha cuidado para não riscar a parte da frente da porta.

• Pressione rmemente as pegas nos suportes. Certique-se de que não existe folga entre os suportes e a porta.

• Aperte rmemente os parafusos ao xar a pega.

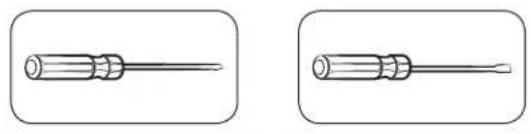

• Verique se a pega está rmemente xa antes de utilizar o produto. Ferramentas necessárias (não fornecidas) Chave Phillips Chave de fendas Remoção das pegas

1. Depois de desapertar e remover os

dois parafusos com a chave sextavada, desmonte a pega.

3. Depois de desapertar e remover os

dois parafusos com a chave sextavada, desmonte a pega. ATENÇÃO

• Tenha cuidado para não riscar.

• Ao desmontar, certique-se de que a unidade está desligada. Para montar, siga os mesmos passos pela ordem inversa.

4. Instale a nova pega repetindo o

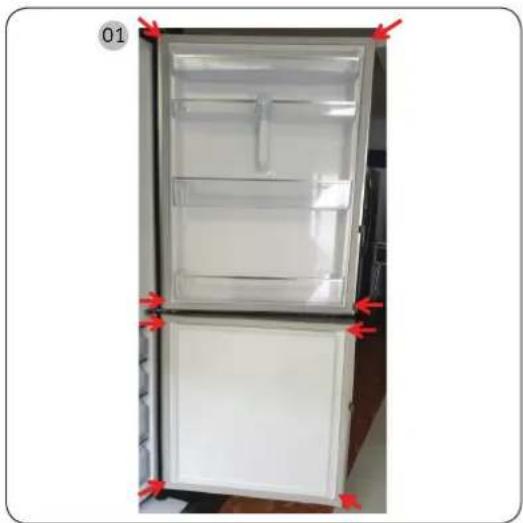

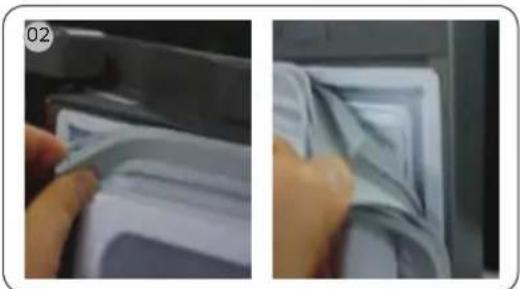

processo de desmontagem pela ordem inversa. Barosa_User-servicing-manual_26lang.indb 3 2020-12-16 7:16:09Português Substituição do vedante ATENÇÃO Fixe o vedante rmemente. Se não o zer, poderá haver uma fuga de ar frio do frigoríco. Remoção do vedante

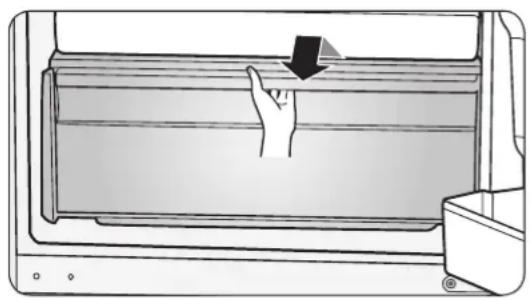

Substituir o vedante Anexe um novo vedante à porta do frigoríco. Certique-se de que não existe folga entre o novo vedante e a porta. Barosa_User-servicing-manual_26lang.indb 4 2020-12-16 7:16:09Português Substituição da gaveta ATENÇÃO Durante a montagem, verique se a gaveta está corretamente inserida na guia. Remoção da gaveta Puxe as gavetas completamente para fora e levante-as ligeiramente para as retirar.

• Se as gavetas carem presas na porta, levante a gaveta para a remover após ter removido as prateleiras. Reinstalação das gavetas A reinstalação das gavetas segue a ordem inversa dos passos de remoção. Substituição das dobradiças Para substituir as dobradiças, tem de remover as portas primeiro. ATENÇÃO

• Ao remover as portas, tenha todo o cuidado porque as portas são pesadas.

• Antes de substituir as dobradiças, coloque um material protetor no chão, tal como um cartão, para impedir riscos na porta quando a pousar no chão.

• Como as dobradiças têm de ser manuseadas com cuidado e substituídas por duas ou mais pessoas, é recomendado contactar o serviço técnico prossional.

• Se remover a dobradiça sem segurar na porta, esta pode cair e provocar ferimentos.

• Certique-se de que o eixo está rmemente xo na dobradiça.

• Verique se a dobradiça está rmemente xa na estrutura principal.

• Certique-se de que os conectores dos os estão devidamente ligados.

• Tenha cuidado para não danicar os os ao xar a tampa superior. AVISO

• Inclinar/deitar o frigoríco requer, no mínimo, 2 pessoas.

• Desligue o cabo de alimentação antes de inverter as portas. Barosa_User-servicing-manual_26lang.indb 5 2020-12-16 7:16:09Português Ferramentas necessárias (não fornecidas) Chave Phillips Chave de fendas Chave de porcas de 11 mm Chave de caixa de 10 mm Chave Allen (5 mm) Inversão da porta Dobradiça superior

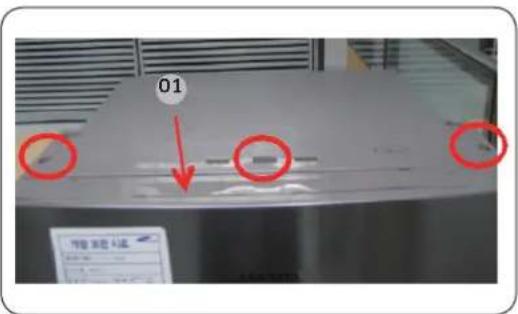

1. Remova a tampa dos os acima da porta

com uma chave de fendas.

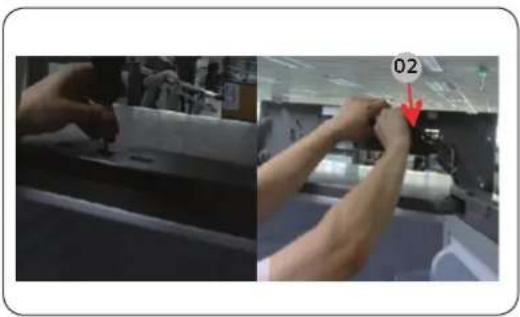

3. Remova os 3 parafusos sextavados que

• Certique-se de que desliga o cabo de alimentação antes de efetuar a operação acima.

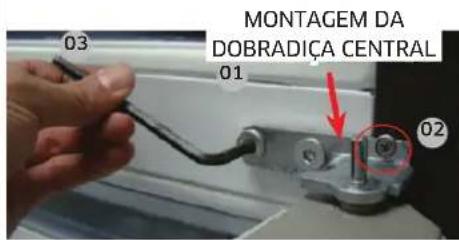

• Tem de ser efetuado por mais de 2 pessoas. Dobradiça central

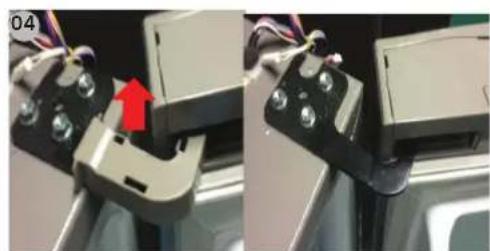

3. Aperte os 2 parafusos sextavados com a

chave sextavada. ATENÇÃO

• Certique-se de que desliga o cabo de alimentação antes de efetuar a operação acima.

• Tem de ser efetuado por mais de 2 pessoas. Uma pessoa deverá segurar a porta para impedir que caia. Barosa_User-servicing-manual_26lang.indb 7 2020-12-16 7:16:10Português Dobradiça inferior

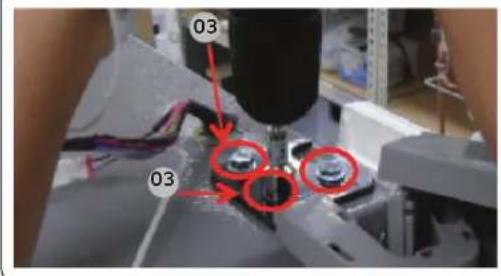

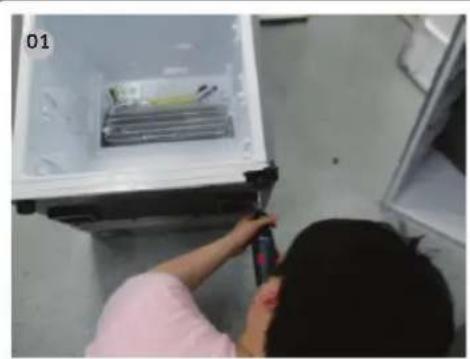

1. Pouse o produto (consulte a imagem).

• Tem de ser colocada uma proteção por baixo do produto para impedir que a parte de trás do produto seja danicada.

• Tem de ser efetuado por mais de 2 pessoas.

• Certique-se de que desliga o cabo de alimentação antes de efetuar a operação acima.

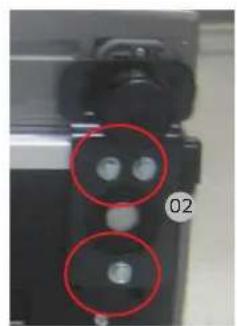

2. Remova os 3 parafusos sextavados que

4. Depois de substituir as dobradiças

superior, central e/ou inferior, volte a montar seguindo os passos pela ordem inversa da desmontagem. ATENÇÃO

• Certique-se de que os conectores dos os estão devidamente ligados.
