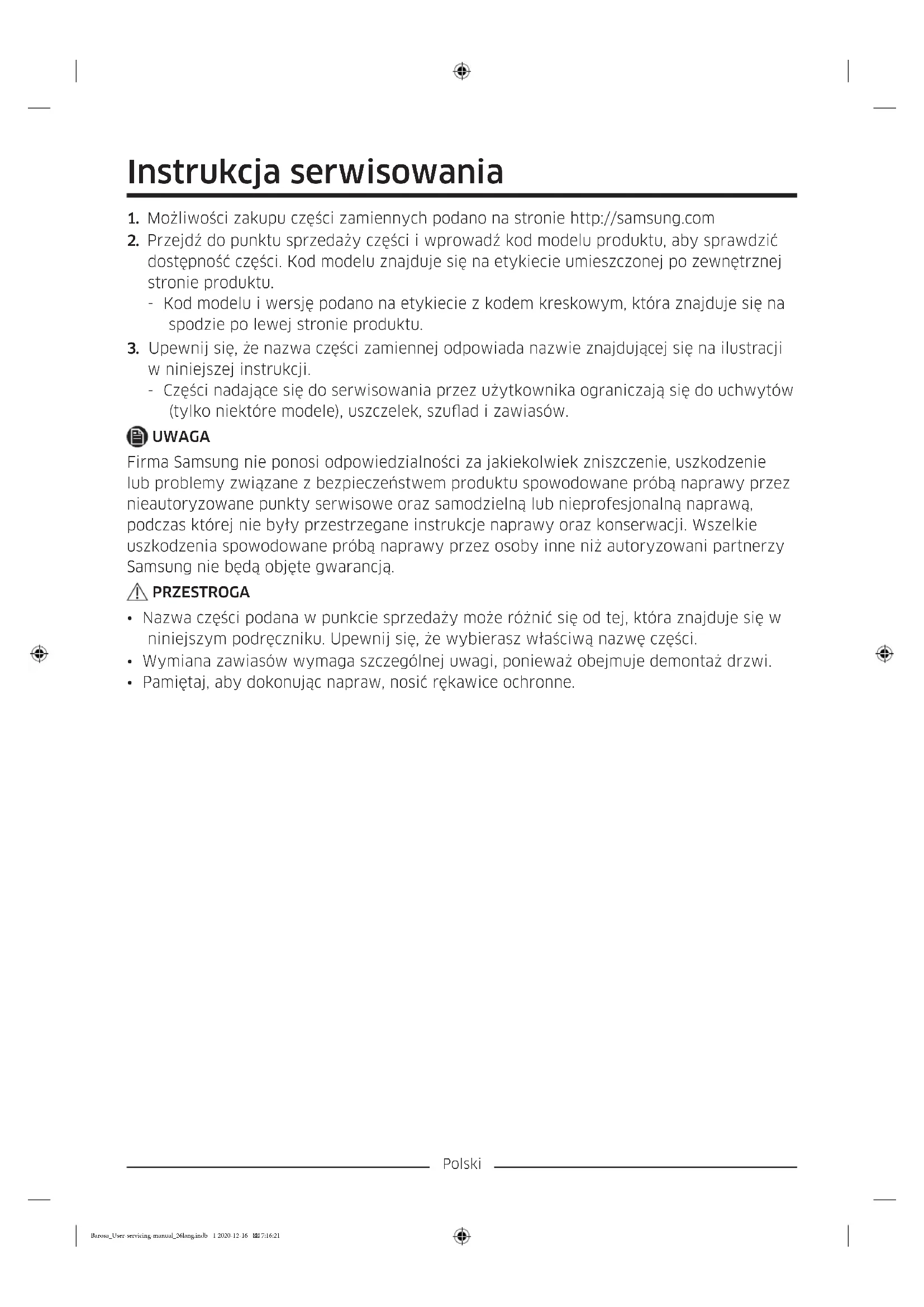

INSTRUKCJA OBSŁUGI RL4363SBAB1 SAMSUNG

1. Możliwości zakupu części zamiennych podano na stronie http://samsung.com

2. Przejdź do punktu sprzedaży części i wprowadź kod modelu produktu, aby sprawdzić

dostępność części. Kod modelu znajduje się na etykiecie umieszczonej po zewnętrznej stronie produktu. - Kod modelu i wersję podano na etykiecie z kodem kreskowym, która znajduje się na spodzie po lewej stronie produktu.

3. Upewnij się, że nazwa części zamiennej odpowiada nazwie znajdującej się na ilustracji

w niniejszej instrukcji. - Części nadające się do serwisowania przez użytkownika ograniczają się do uchwytów (tylko niektóre modele), uszczelek, szuad i zawiasów. UWAGA Firma Samsung nie ponosi odpowiedzialności za jakiekolwiek zniszczenie, uszkodzenie lub problemy związane z bezpieczeństwem produktu spowodowane próbą naprawy przez nieautoryzowane punkty serwisowe oraz samodzielną lub nieprofesjonalną naprawą, podczas której nie były przestrzegane instrukcje naprawy oraz konserwacji. Wszelkie uszkodzenia spowodowane próbą naprawy przez osoby inne niż autoryzowani partnerzy Samsung nie będą objęte gwarancją. PRZESTROGA

• Nazwa części podana w punkcie sprzedaży może różnić się od tej, która znajduje się w niniejszym podręczniku. Upewnij się, że wybierasz właściwą nazwę części.

• Wymiana zawiasów wymaga szczególnej uwagi, ponieważ obejmuje demontaż drzwi.

• Pamiętaj, aby dokonując napraw, nosić rękawice ochronne. Barosa_User-servicing-manual_26lang.indb 1 2020-12-16 7:16:21Polski Rzeczywisty wygląd i dostarczone elementy urządzenia mogą się różnić w zależności od modelu i kraju.

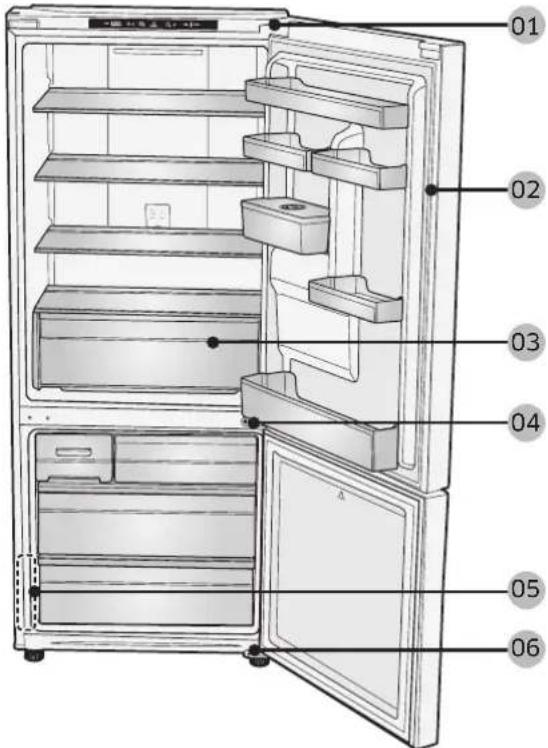

01 Zawias górny 02 Uszczelka 03 Szuada 04 Zawias środkowy 05 Etykieta z kodem kreskowym 06 Zawias dolny Barosa_User-servicing-manual_26lang.indb 2 2020-12-16 7:16:21Polski Wymiana uchwytu PRZESTROGA

• Podczas wymiany uchwytu drzwi uważaj, aby nie zarysować przedniej strony drzwi.

• Silnie dociśnij uchwyty na podpórkach. Upewnij się, że pomiędzy podpórkami i drzwiami nie ma szczeliny.

• Montując uchwyt, mocno dokręć wkręty.

• Przed rozpoczęciem używania produktu sprawdź, czy uchwyt jest solidnie przymocowany. Wymagane narzędzia (brak w zestawie) Wkrętak krzyżakowy Wkrętak płaski Demontaż uchwytów

1. Zdemontuj uchwyt po odkręceniu i

wyjęciu dwóch zestawów wkrętów kluczem imbusowym.

2. Zdejmij zaślepkę otworu wkrętu.

3. Zdemontuj uchwyt po odkręceniu i

wyjęciu dwóch zestawów wkrętów kluczem imbusowym. PRZESTROGA

• Uważaj, aby nie porysować powierzchni.

• Podczas demontażu upewnij się, że urządzenie jest wyłączone. Podczas montażu wykonaj czynności w odwrotnej kolejności.

4. Zamontuj nowy uchwyt, wykonując

czynności w odwrotnej kolejności. Barosa_User-servicing-manual_26lang.indb 3 2020-12-16 7:16:22Polski Wymiana uszczelki. PRZESTROGA Upewnij się, że uszczelka jest solidnie przymocowana. W przeciwnym razie zimne powietrze z lodówki może wyciekać. Zdejmowanie uszczelki

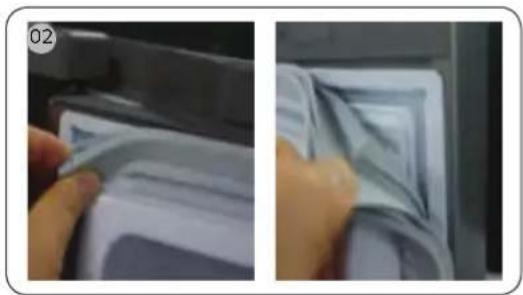

Otwórz drzwi i zdejmij uszczelkę.

Wymiana uszczelki Przymocuj nową uszczelkę do drzwi lodówki. Upewnij się, że pomiędzy nową uszczelką i drzwiami nie ma szczeliny. Barosa_User-servicing-manual_26lang.indb 4 2020-12-16 7:16:22Polski Wymiana szuady PRZESTROGA Sprawdź, czy szuada została w trakcie montażu poprawnie wsunięta w prowadnice. Wyjmowanie szuady Wysuń szuady do samego końca i lekko unieś w celu ich wyjęcia.

• Jeżeli szuady zablokują się z powodu drzwi, wyjmij je poprzez uniesienie ich po uprzednim zdjęciu półek. Ponowny montaż szuad Ponowny montaż szuad wymaga wykonania instrukcji demontażu w odwrotnej kolejności. Wymiana zawiasów Aby wymienić zawiasy, w pierwszej kolejności musisz zdemontować drzwi. PRZESTROGA

• Demontując drzwi, postępuj szczególnie ostrożnie z uwagi na ciężar drzwi.

• Przed wymianą zawiasów połóż na podłodze miękką podkładkę, na przykład karton, aby zapobiec zarysowaniom drzwi po ich położeniu.

• Ponieważ z zawiasami należy obchodzić się ostrożnie i do ich wymiany potrzebne są co najmniej dwie osoby, zalecamy wezwanie profesjonalnego serwisu technicznego.

• Wyjęcie zawiasu bez przytrzymania drzwi może spowodować ich upadek i zranienie użytkownika.

• Upewnij się, że sworzeń jest solidnie zamocowany na zawiasie.

• Sprawdź, czy zawias jest pewnie przymocowany do obudowy.

• Sprawdź, czy złącza przewodów są prawidłowo podłączone.

• Uważaj, aby nie uszkodzić przewodów podczas mocowania górnej osłony. OSTRZEŻENIE

• Aby przechylić lub położyć lodówkę na boku, potrzebne są co najmniej 2 osoby.

• Przed zmianą strony otwierania drzwi należy odłączyć przewód zasilający. Barosa_User-servicing-manual_26lang.indb 5 2020-12-16 7:16:22Polski Wymagane narzędzia (brak w zestawie) Wkrętak krzyżakowy Wkrętak płaski Klucz płaski 11 mm Klucz nasadowy 10 mm Klucz imbusowy (5 mm) Zmiana kierunku otwierania drzwi Zawias górny

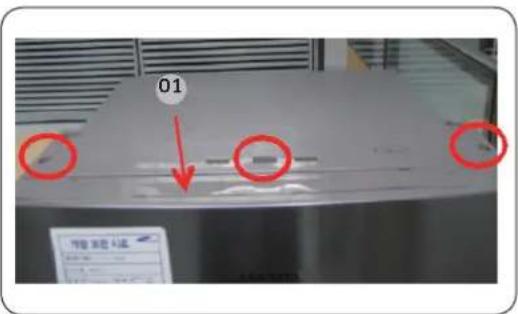

1. Odkręć osłonę przewodów drzwi przy

użyciu płaskiego wkrętaka.

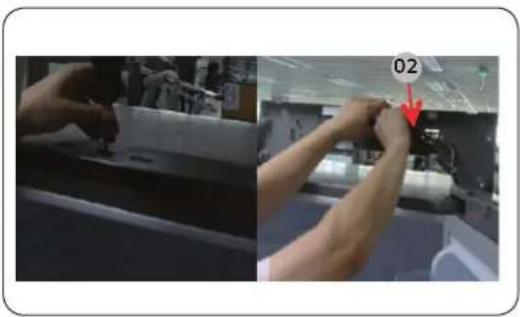

2. Odkręć 3 wkręty osłony zawiasu za

pomocą śrubokręta (+) i odłącz przewód. Barosa_User-servicing-manual_26lang.indb 6 2020-12-16 7:16:23Polski

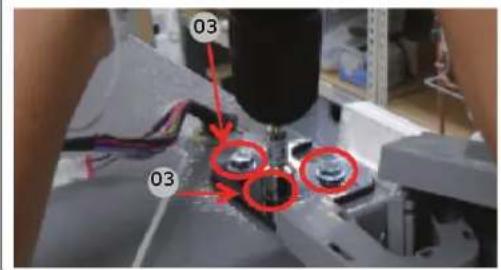

3. Wykręć 3 śruby z łbem sześciokątnym

mocujące zawias w górnej części lodówki, używając klucza nasadowego 10 mm.

4. Zdejmij osłonę przewodów i zawiasu i

wyjmij zawias. PRZESTROGA

• Przed przystąpieniem do powyższych czynności należy dopilnować, aby odłączyć przewód zasilający.

• Czynności muszą wykonywać co najmniej 2 osoby. Zawias środkowy

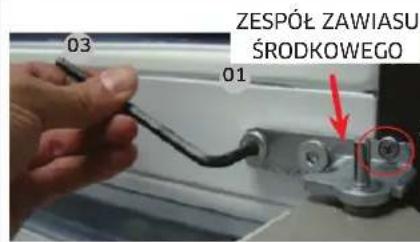

1. Zamontuj zawias środkowy nad drzwiami

2. Wkręć 1 wkręt zawiasu za pomocą

3. Wkręć 2 śruby imbusowe za pomocą

klucza imbusowego. PRZESTROGA

• Przed przystąpieniem do powyższych czynności należy dopilnować, aby odłączyć przewód zasilający.

• Czynności muszą wykonywać co najmniej 2 osoby. Jedna osoba trzyma drzwi, aby zapobiec ich upadkowi. Barosa_User-servicing-manual_26lang.indb 7 2020-12-16 7:16:23Polski Zawias dolny

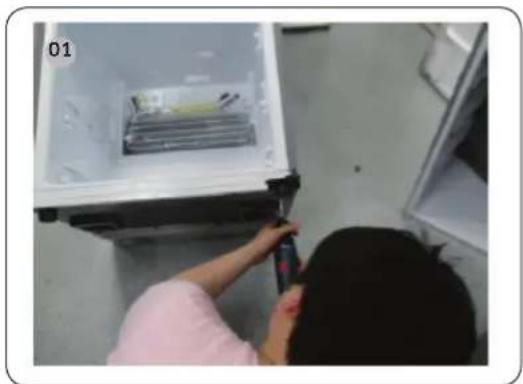

1. Połóż urządzenie (patrz zdjęcie).

• Podłóż miękki materiał pod spód, aby uniknąć uszkodzenia tylnej części urządzenia.

• Czynności muszą wykonywać co najmniej 2 osoby.

• Przed przystąpieniem do powyższych czynności należy dopilnować, aby odłączyć przewód zasilający.

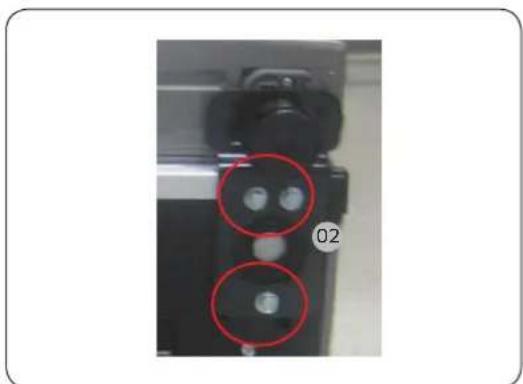

2. Odkręć 3 śruby z łbem sześciokątnym

mocujące zawias za pomocą klucza nasadowego 8 mm lub śrubokręta (+).

3. Zdejmij zawias dolny.

4. Zamocuj ponownie, wykonując instrukcję

demontażu w odwrotnej kolejności po wymianie zawiasu górnego, środkowego i (lub) dolnego. PRZESTROGA

• Sprawdź, czy złącza przewodów są prawidłowo podłączone.

• Uważaj, aby nie uszkodzić przewodów podczas mocowania górnej osłony. Barosa_User-servicing-manual_26lang.indb 8 2020-12-16 7:16:23Čeština Návod k servisním úkonům
