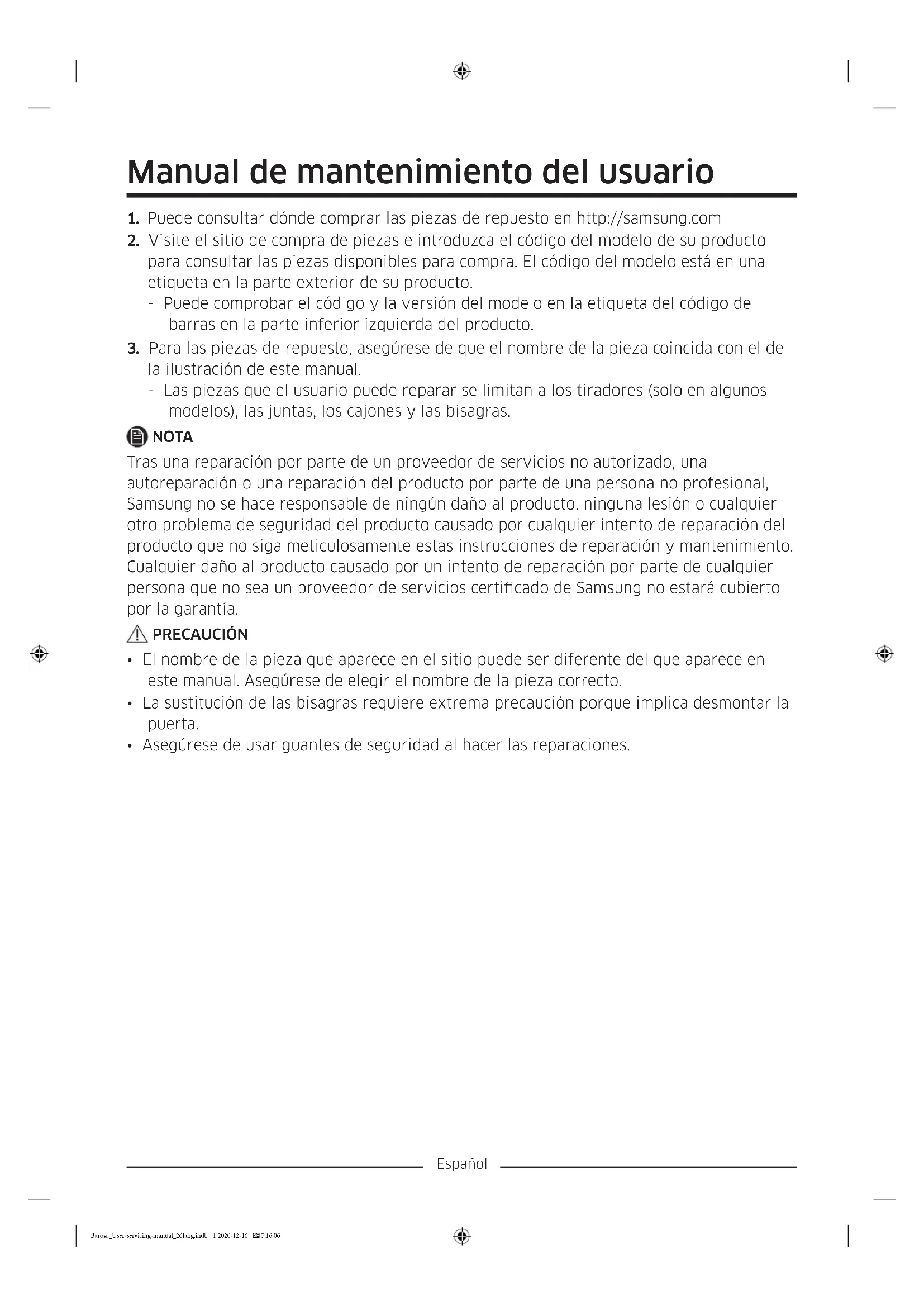

MANUAL DE USUARIO RL4363SBAB1 SAMSUNG

1. Puede consultar dónde comprar las piezas de repuesto en http://samsung.com

2. Visite el sitio de compra de piezas e introduzca el código del modelo de su producto

para consultar las piezas disponibles para compra. El código del modelo está en una etiqueta en la parte exterior de su producto. - Puede comprobar el código y la versión del modelo en la etiqueta del código de barras en la parte inferior izquierda del producto.

3. Para las piezas de repuesto, asegúrese de que el nombre de la pieza coincida con el de

la ilustración de este manual. - Las piezas que el usuario puede reparar se limitan a los tiradores (solo en algunos modelos), las juntas, los cajones y las bisagras. NOTA Tras una reparación por parte de un proveedor de servicios no autorizado, una autoreparación o una reparación del producto por parte de una persona no profesional, Samsung no se hace responsable de ningún daño al producto, ninguna lesión o cualquier otro problema de seguridad del producto causado por cualquier intento de reparación del producto que no siga meticulosamente estas instrucciones de reparación y mantenimiento. Cualquier daño al producto causado por un intento de reparación por parte de cualquier persona que no sea un proveedor de servicios certicado de Samsung no estará cubierto por la garantía. PRECAUCIÓN

• El nombre de la pieza que aparece en el sitio puede ser diferente del que aparece en este manual. Asegúrese de elegir el nombre de la pieza correcto.

• La sustitución de las bisagras requiere extrema precaución porque implica desmontar la puerta.

• Asegúrese de usar guantes de seguridad al hacer las reparaciones. Barosa_User-servicing-manual_26lang.indb 1 2020-12-16 7:16:06Español La imagen real y las piezas proporcionadas con el frigoríco pueden variar en función del modelo y del país.

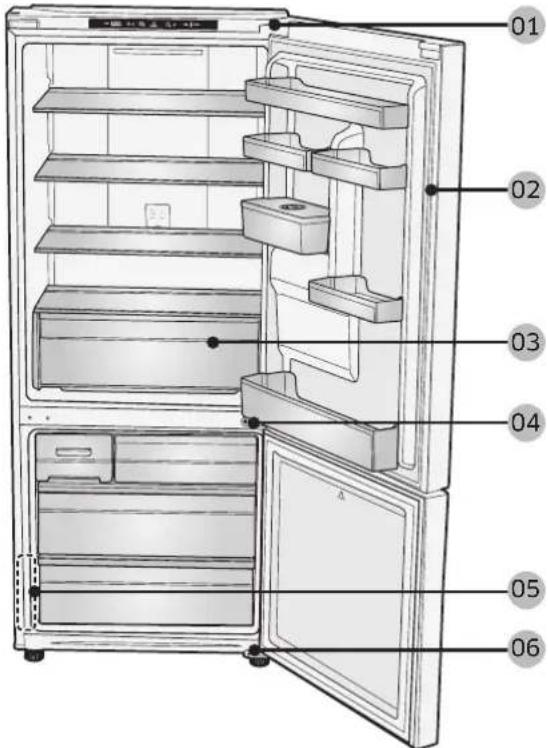

01 Bisagra superior 02 Junta 03 Cajón 04 Bisagra central 05 Etiqueta de código de barras 06 Bisagra inferior Barosa_User-servicing-manual_26lang.indb 2 2020-12-16 7:16:07Español Sustitución del tirador PRECAUCIÓN

• Al sustituir el tirador de la puerta, tenga cuidado de no rayar la parte frontal de la puerta.

• Presione rmemente los tiradores en los soportes. Asegúrese de que no hay holguras entre los soportes y la puerta.

• Apriete bien los tornillos al jar el tirador.

• Compruebe que el tirador está rmemente sujeto antes de usar el producto. Herramientas necesarias (no suministradas) Destornillador Phillips Destornillador de punta plana Desmontaje de los tiradores

y retire dos conjuntos de tornillos con la llave hexagonal.

BARRA / TIRADOR SIMPLE

BARRA / TIRADOR SIMPLE

y retire dos conjuntos de tornillos con la llave hexagonal. PRECAUCIÓN

• Tenga cuidado de no provocar arañazos.

• Cuando lo desmonte, asegúrese de que la unidad está desenchufada. Siga el orden inverso si desea montarlo.

4. Monte el nuevo tirador en el orden

inverso al de desmontaje. Barosa_User-servicing-manual_26lang.indb 3 2020-12-16 7:16:07Español Sustitución de la junta PRECAUCIÓN Asegúrese de que la junta queda rmemente colocada. De lo contrario, el aire frío del frigoríco puede ltrarse. Retirar la junta

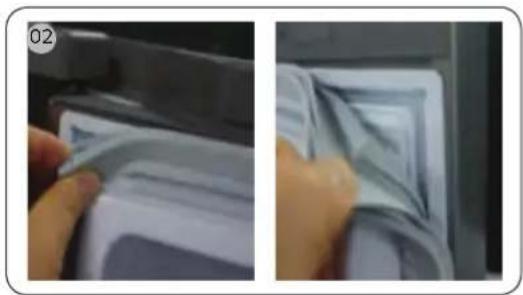

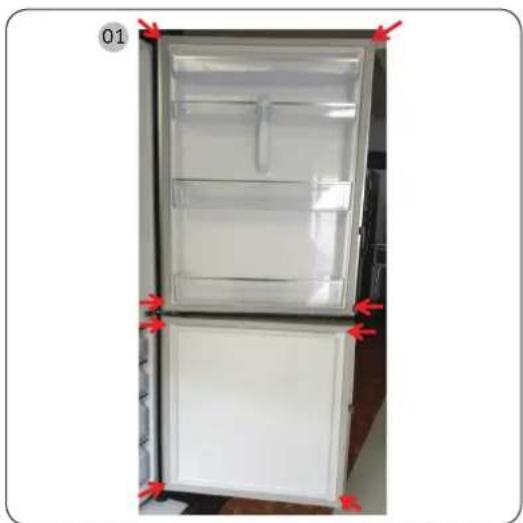

Abra la puerta y retire la junta de la puerta.

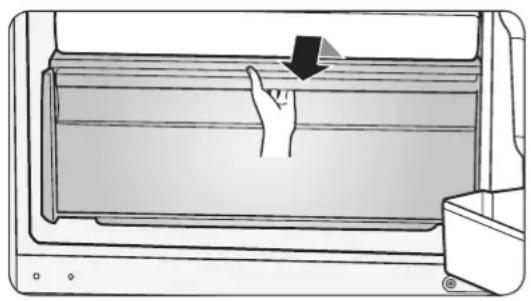

Sustituir la junta Ponga una junta nueva en la puerta del frigoríco. Asegúrese de que no haya holguras entre la junta nueva y la puerta. Barosa_User-servicing-manual_26lang.indb 4 2020-12-16 7:16:07Español Sustitución del cajón PRECAUCIÓN Compruebe que el cajón queda insertado correctamente en el riel durante el montaje. Retirar el cajón Saque completamente los cajones y levántelos ligeramente para extraerlos.

• Si los cajones se atascan con la puerta, extraiga primero los estantes y luego extraiga el cajón levantándolo. Volver a colocar los cajones La colocación de los cajones sigue el orden inverso al de sus respectivos pasos de extracción. Sustitución de la bisagra Para sustituir las bisagras debe quitar primero las puertas. PRECAUCIÓN

• Al retirar las puertas, tenga mucha precaución porque son pesadas.

• Antes de sustituir las bisagras, ponga un elemento blando, como un cartón, en el suelo para evitar arañazos en la puerta cuando la pose.

• Como las bisagras deben manipularse con cuidado y ser sustituidas por dos o más personas, le recomendamos que llame al servicio técnico profesional.

• Si retira la bisagra sin sujetar la puerta, esta puede caer y causar lesiones.

• Asegúrese de que el eje está rmemente sujeto a la bisagra.

• Compruebe que la bisagra está rmemente sujeta a la carcasa.

• Asegúrese de que los conectores del cable están conectados correctamente.

• Cuando retire la cubierta superior tenga cuidado de no dañar los cables. ADVERTENCIA

• Para inclinar o colocar el frigoríco son necesarias como mínimo 2 personas.

• Desenchufe el cable de alimentación antes de invertir las puertas. Barosa_User-servicing-manual_26lang.indb 5 2020-12-16 7:16:07Español Herramientas necesarias (no suministradas ) Destornillador Phillips Destornillador de punta plana Llave de 11 mm Llave de tubo de 10 mm Llave Allen (5 mm) Inversión de la puerta Bisagra superior

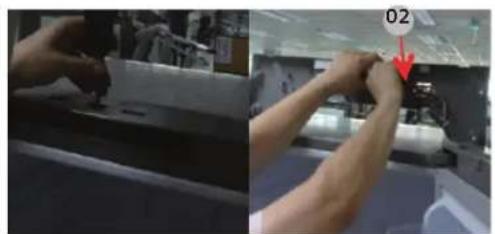

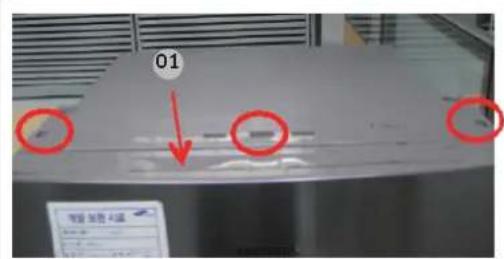

1. Retire del la puerta la cubierta del cable

2. Retire los tres tornillos de la bisagra

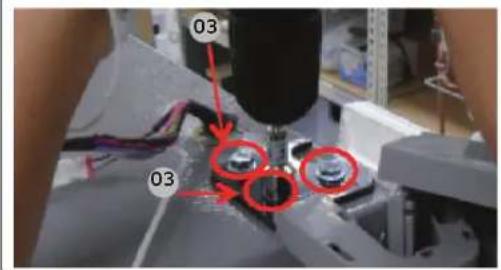

3. Retire los 3 pernos de cabeza hexagonal

que sujetan la bisagra de la parte superior del frigoríco con la llave de tubo de 10 mm.

4. Saque el cable de la bisagra superior y

retire la bisagra. PRECAUCIÓN

• Asegúrese de desenchufar el cable de alimentación antes de realizar la operación anterior.

• Deben trabajar más de 2 personas. Bisagra central

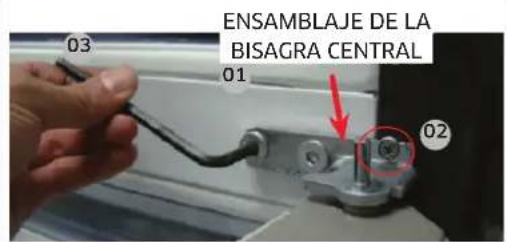

2. Fije el tornillo 1 ea con un destornillador

3. Fije los dos pernos hexagonales con una

llave hexagonal. PRECAUCIÓN

• Asegúrese de desenchufar el cable de alimentación antes de realizar la operación anterior.

• Deben trabajar más de 2 personas. Una persona debe sujetar la puerta para evitar que se caiga. Barosa_User-servicing-manual_26lang.indb 7 2020-12-16 7:16:08Español Bisagra inferior

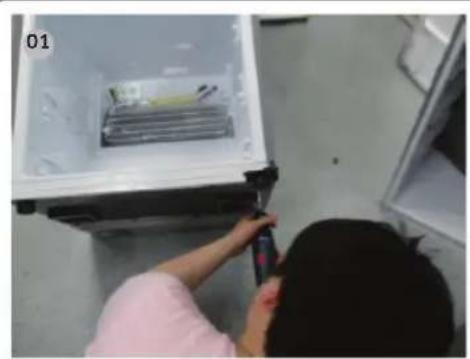

1. Tumbe el producto (ver fotografía)

• Debe colocar una tela por debajo para proteger la parte trasera del producto.

• Deben trabajar más de 2 personas.

• Asegúrese de desenchufar el cable de alimentación antes de realizar la operación anterior.

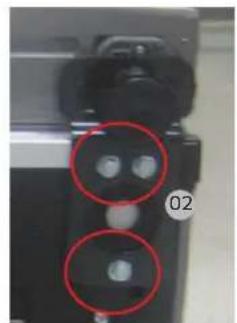

2. Retire los 3 pernos hexagonales que

sujetan la bisagra con una llave de tubo de 8 mm o un destornillador (+).

3. Retire la bisagra inferior.

4. Vuelva a montar en el orden inverso al

de desmontaje después de sustituir la bisagra superior, central o inferior. PRECAUCIÓN

• Asegúrese de que los conectores del cable están conectados correctamente.
