GEBRUIKSAANWIJZING RL4363SBAB1 SAMSUNG

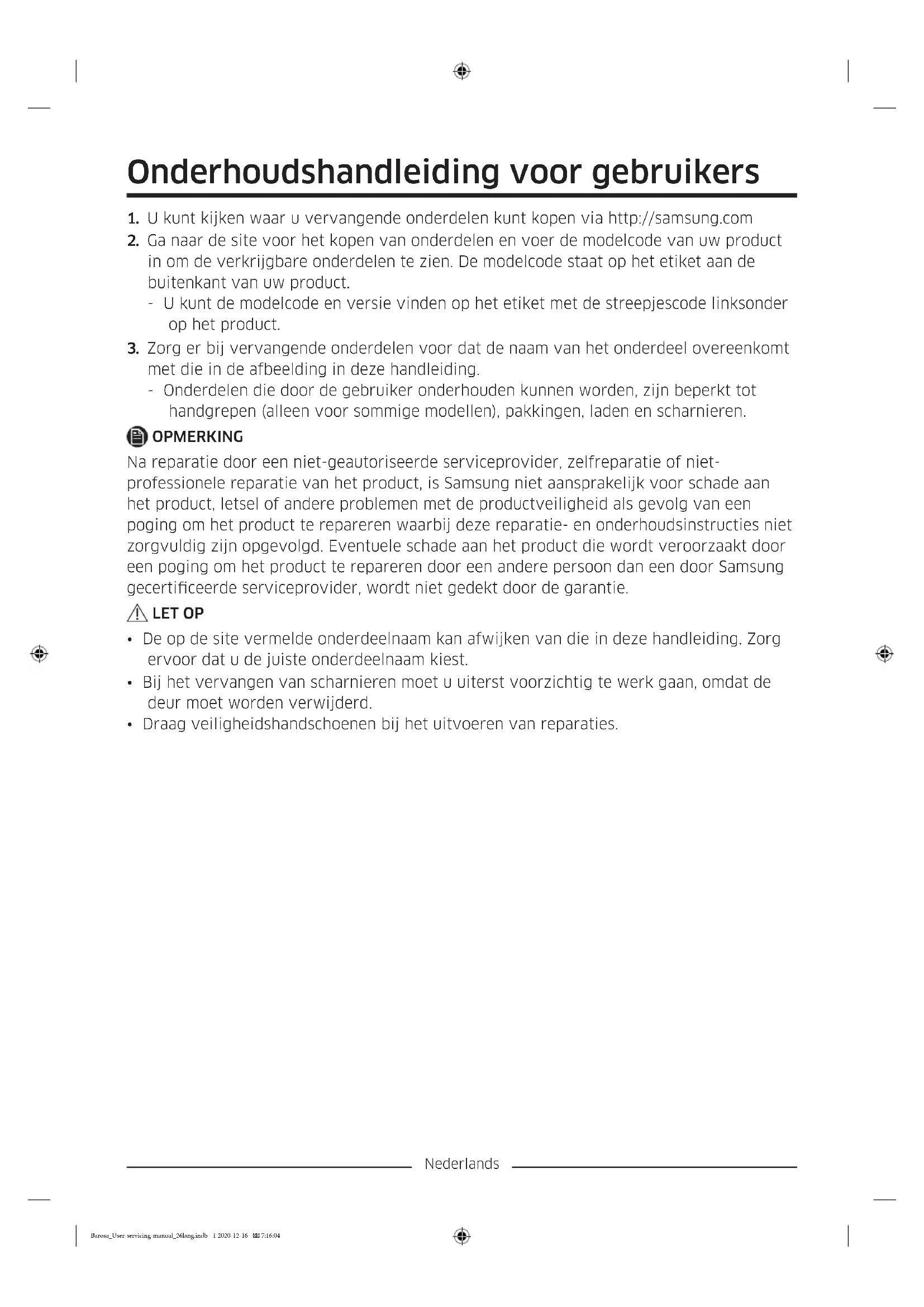

1. U kunt kijken waar u vervangende onderdelen kunt kopen via http://samsung.com

2. Ga naar de site voor het kopen van onderdelen en voer de modelcode van uw product

in om de verkrijgbare onderdelen te zien. De modelcode staat op het etiket aan de buitenkant van uw product. - U kunt de modelcode en versie vinden op het etiket met de streepjescode linksonder op het product.

3. Zorg er bij vervangende onderdelen voor dat de naam van het onderdeel overeenkomt

met die in de afbeelding in deze handleiding. - Onderdelen die door de gebruiker onderhouden kunnen worden, zijn beperkt tot handgrepen (alleen voor sommige modellen), pakkingen, laden en scharnieren. OPMERKING Na reparatie door een niet-geautoriseerde serviceprovider, zelfreparatie of niet- professionele reparatie van het product, is Samsung niet aansprakelijk voor schade aan het product, letsel of andere problemen met de productveiligheid als gevolg van een poging om het product te repareren waarbij deze reparatie- en onderhoudsinstructies niet zorgvuldig zijn opgevolgd. Eventuele schade aan het product die wordt veroorzaakt door een poging om het product te repareren door een andere persoon dan een door Samsung gecerticeerde serviceprovider, wordt niet gedekt door de garantie. LET OP

• De op de site vermelde onderdeelnaam kan afwijken van die in deze handleiding. Zorg ervoor dat u de juiste onderdeelnaam kiest.

• Bij het vervangen van scharnieren moet u uiterst voorzichtig te werk gaan, omdat de deur moet worden verwijderd.

• Draag veiligheidshandschoenen bij het uitvoeren van reparaties. Barosa_User-servicing-manual_26lang.indb 1 2020-12-16 7:16:04Nederlands Het werkelijke uiterlijk en de meegeleverde onderdelen van uw koelkast kunnen afwijken, afhankelijk van het model en het land.

• Wees voorzichtig bij het vervangen van de handgreep op de deur om de voorkant van de deur niet te bekrassen.

• Druk de handgrepen stevig aan bij de steunen. Zorg ervoor dat er geen ruimte is tussen de steunen en de deur.

• Draai de schroeven stevig aan bij het bevestigen van de handgreep.

• Controleer of de handgreep stevig vastzit voordat u het product gebruikt. Vereist gereedschap (niet meegeleverd) Kruiskopschroevendraaier Platte schroevendraaier De handgrepen verwijderen

1. De handgreep wordt gedemonteerd

door het losschroeven en verwijderen van twee stelschroeven met de zeskantsleutel.

2. Verwijder dopschroef

3. De handgreep wordt gedemonteerd

door het losschroeven en verwijderen van twee stelschroeven met de zeskantsleutel. LET OP

• Kijk uit dat u geen krassen aanbrengt.

• Zorg tijdens het demonteren dat de unit is uitgeschakeld als u in de omgekeerde volgorde wilt monteren.

4. Monteer de nieuwe handgreep

in omgekeerde volgorde van het demonteren. Barosa_User-servicing-manual_26lang.indb 3 2020-12-16 7:16:05Nederlands Vervangen van pakkingen LET OP Zorg ervoor dat u de pakkingen stevig vastzet. Anders kan er koude lucht uit de koelkast lekken. De pakking verwijderen

Open de deur en verwijder de pakking van de deur.

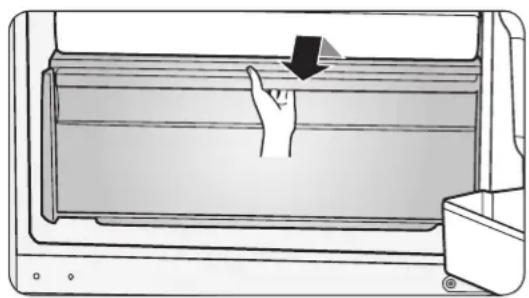

De pakking vervangen Bevestig een nieuwe pakking aan de koelkastdeur. Zorg ervoor dat er geen ruimte is tussen de nieuwe pakking en de deur. Barosa_User-servicing-manual_26lang.indb 4 2020-12-16 7:16:05Nederlands Vervangen van laden LET OP Controleer dat de lade op juiste wijze in de rail wordt geplaatst tijdens de montage. De lade verwijderen Trek de laden volledig naar buiten en til ze vervolgens een stukje op om ze te verwijderen.

• Als de laden bij de deur blijven steken, verwijdert u de lade door deze omhoog te tillen nadat u de glasplaten hebt verwijderd. De laden opnieuw plaatsen Bij het opnieuw plaatsen van de laden volgt u de omgekeerde volgorde van de desbetreffende stappen voor verwijdering. Vervangen van scharnieren Voor het vervangen van de scharnieren moet u eerst de deur verwijderen. LET OP

• Ga bijzonder voorzichtig te werk bij het verwijderen van de deuren, want de deuren zijn zwaar.

• Plaats voordat u de scharnieren vervangt een zachte ondergrond zoals karton op de vloer om te voorkomen dat de deur bekrast wordt wanneer u deze neerzet.

• Aangezien de scharnieren zorgvuldig moeten worden behandeld en vervangen door twee of meer personen, raden we u aan de hulp van een professionele technische service in te roepen.

• Als u het scharnier verwijdert zonder de deur vast te houden, kan de deur vallen en verwondingen veroorzaken.

• Zorg ervoor dat de pen stevig is vastgezet op het scharnier.

• Controleer of het scharnier stevig vastzit op de kast.

• Zorg ervoor dat de kabelaansluitingen goed zijn aangesloten.

• Ga voorzichtig te werk om de kabels niet te beschadigen bij het bevestigen van de bovenkap. WAARSCHUWING

• Het vereist minimaal 2 personen om de koelkast te kantelen of neer te leggen.

• Haal de stekker uit het stopcontact voordat u de deuren omkeert. Barosa_User-servicing-manual_26lang.indb 5 2020-12-16 7:16:05Nederlands Vereist gereedschap (niet meegeleverd) Kruiskopschroevendraaier Platte schroevendraaier steeksleutel van 11 mm dopsleutel van 10 mm Inbussleutel (5 mm) De deur omkeren Bovenste scharnier

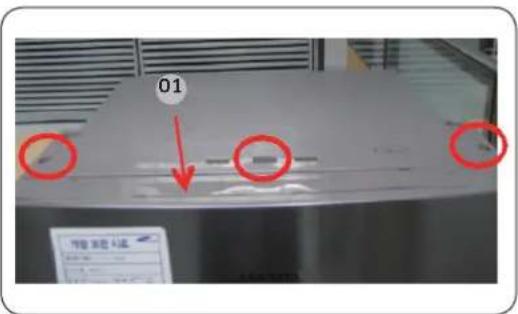

1. Verwijder het draadafdekpaneel met een

platte schroevendraaier.

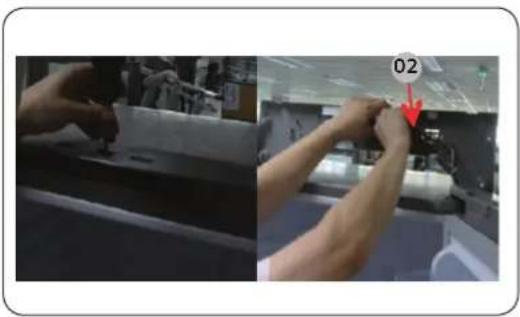

2. Verwijder schroef 3 van

het paneelscharnier met de (+)-schroevendraaier en koppel de draad los. Barosa_User-servicing-manual_26lang.indb 6 2020-12-16 7:16:06Nederlands

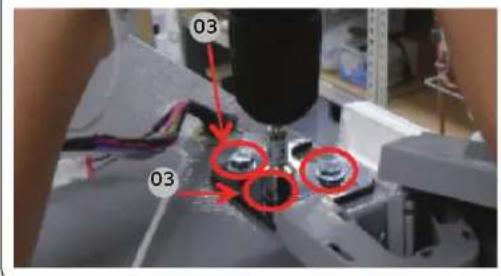

3. Verwijder de 3 zeskantbouten die

de scharnier bovenop de koelkast vasthouden met de 10mm zeskantsleutel.

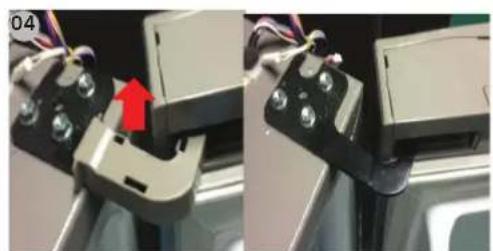

4. Haal de draad van de afdekscharnier uit

en verwijder de scharnier. LET OP

• Zorg dat u de voedingskabel uittrekt voordat u bovenstaande handeling uitvoert.

• U moet dit met meer dan 2 personen uitvoeren. Middenscharnier

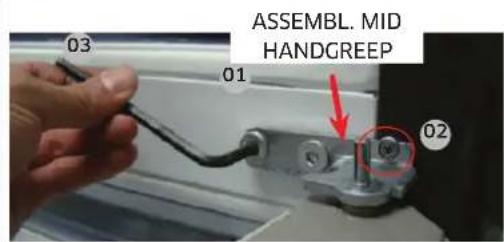

1. Monteer de middelste scharnier aan de

bovenste koelkast deur.

2. Zet schroef 1 vast aan de scharnier met

de (+)-schroevendraaier.

3. Zet de 2 zeskantschroeven vast met de

zeskantschroevendraaier. LET OP

• Zorg dat u de voedingskabel uittrekt voordat u bovenstaande handeling uitvoert.

• U moet dit met meer dan 2 personen uitvoeren. Eén persoon houdt de deur vast om te voorkomen dat de deur valt. Barosa_User-servicing-manual_26lang.indb 7 2020-12-16 7:16:06Nederlands Onderste scharnier

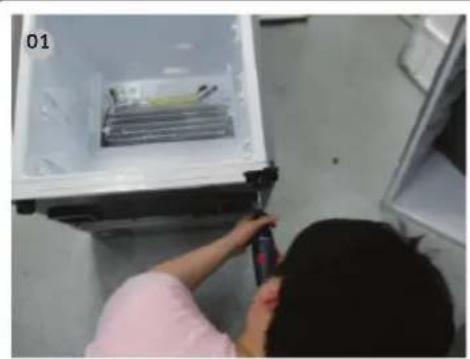

1. Leg het product neer (raadpleeg de

• Om de achterkant van het product tegen beschadiging te beschermen, moet een doek eronder worden neergelegd.

• U moet dit met meer dan 2 personen uitvoeren.

• Zorg dat u de voedingskabel uittrekt voordat u bovenstaande handeling uitvoert.

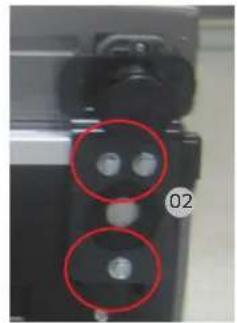

2. Verwijder de 3 zeskantbouten die

de scharnier vasthouden, met de 8 mm dopsleutel of gebruik de (+)-schroevendraaier.

3. Verwijder onderste scharnier.

4. Monteer in omgekeerde volgorde van

het demonteren nadat het bovenste, middelste en/of onderste scharnier is vervangen. LET OP

• Zorg ervoor dat de kabelaansluitingen goed zijn aangesloten.

• Ga voorzichtig te werk om de kabels niet te beschadigen bij het bevestigen van de bovenkap. Barosa_User-servicing-manual_26lang.indb 8 2020-12-16 7:16:06Español Manual de mantenimiento del usuario
