РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RL4363SBAB1 SAMSUNG

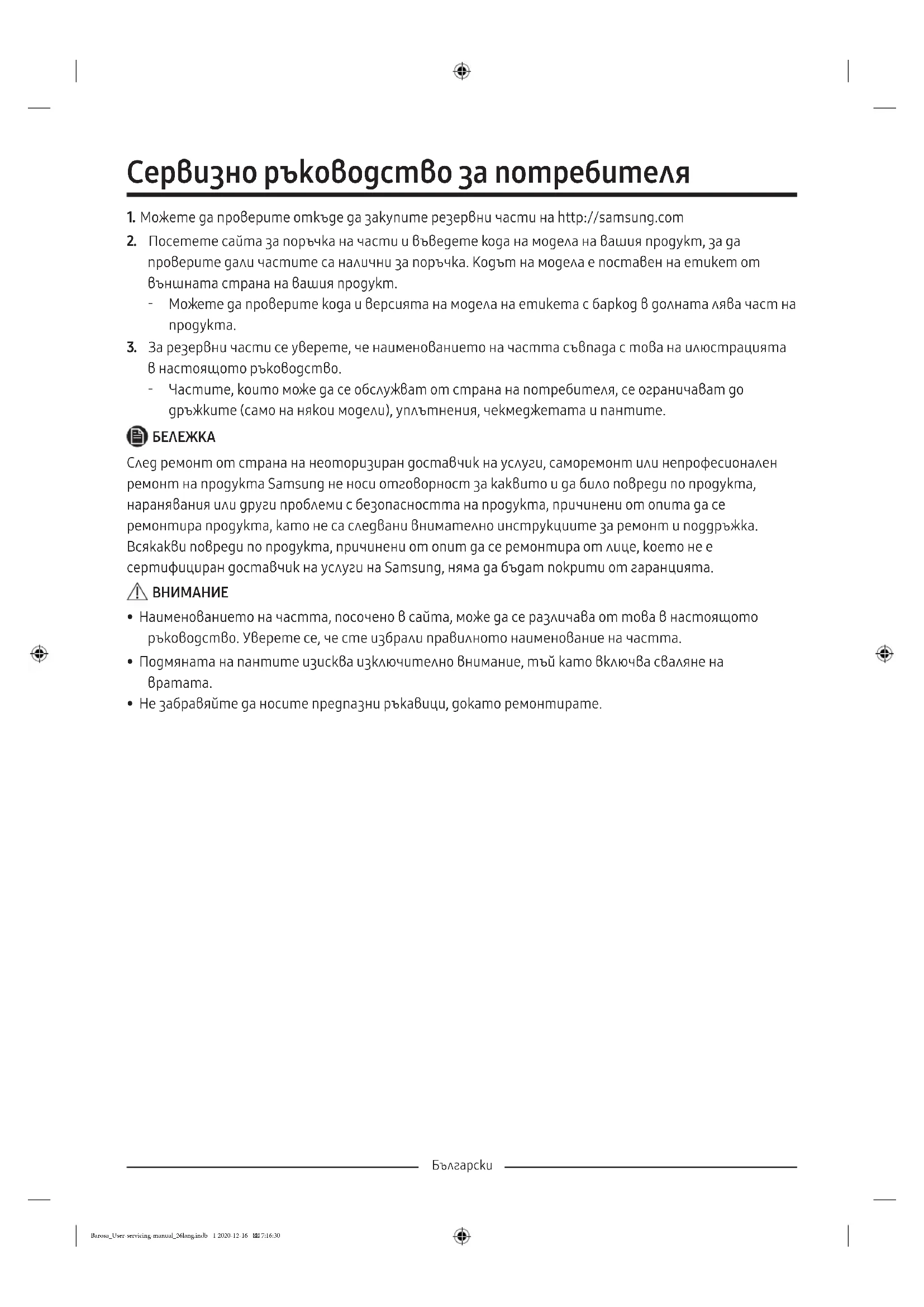

1. Можете да проверите откъде да закупите резервни части на http://samsung.com

2. Посетете сайта за поръчка на части и въведете кода на модела на вашия продукт, за да

проверите дали частите са налични за поръчка. Кодът на модела е поставен на етикет от външната страна на вашия продукт. - Можете да проверите кода и версията на модела на етикета с баркод в долната лява част на

3. За резервни части се уверете, че наименованието на частта съвпада с това на илюстрацията

в настоящото ръководство. - Частите, които може да се обслужват от страна на потребителя, се ограничават до дръжките (само на някои модели), уплътнения, чекмеджетата и пантите.

След ремонт от страна на неоторизиран доставчик на услуги, саморемонт или непрофесионален ремонт на продукта Samsung не носи отговорност за каквито и да било повреди по продукта, наранявания или други проблеми с безопасността на продукта, причинени от опита да се ремонтира продукта, като не са следвани внимателно инструкциите за ремонт и поддръжка. Всякакви повреди по продукта, причинени от опит да се ремонтира от лице, което не е сертифициран доставчик на услуги на Samsung, няма да бъдат покрити от гаранцията.

• Наименованието на частта, посочено в сайта, може да се различава от това в настоящото ръководство. Уверете се, че сте избрали правилното наименование на частта.

• Подмяната на пантите изисква изключително внимание, тъй като включва сваляне на

• Не забравяйте да носите предпазни ръкавици, докато ремонтирате. Barosa_User-servicing-manual_26lang.indb 1 2020-12-16 7:16:30Български Действителното изображение и предоставените части на хладилника могат да се различават, в зависимост от модела и страната.

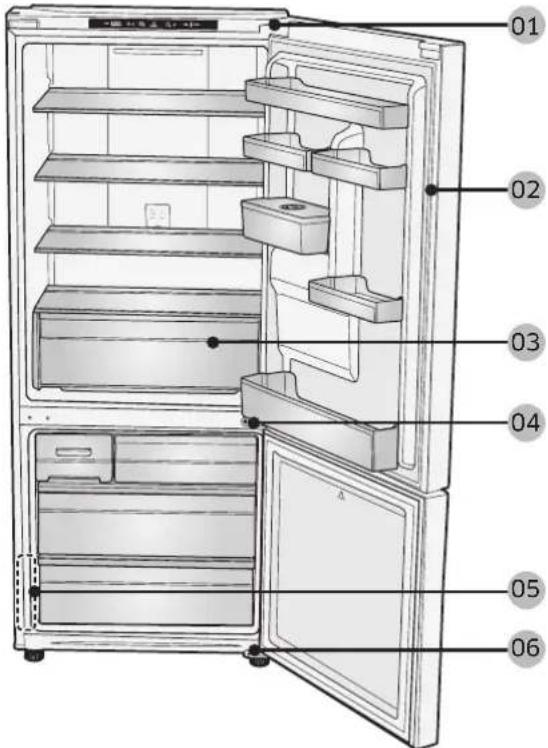

01 Горна панта 02 Уплътнение 03 Чекмедже 04 Средна панта 05 Етикет с баркод 06 Долна панта Barosa_User-servicing-manual_26lang.indb 2 2020-12-16 7:16:30Български Смяна на дръжките

• Когато сменяте дръжката на вратата, внимавайте да не надраскате предната част на

• Натиснете силно дръжките върху подложките. Уверете се, че няма разстояние между подложките и вратата.

• Здраво затегнете винтовете, когато поставите дръжката.

• Проверете дали дръжката е здраво закрепена, преди да използвате продукта. Необходими инструменти (не са предоставени) Кръстата отвертка Плоска отвертка За сваляне на дръжките

1. С развиването и изваждането на двата

винта с шестоъгълен ключ ще разглобите

2. Свалете винта на капачката

3. С развиването и изваждането на двата

винта с шестоъгълен ключ ще разглобите

• Внимавайте да не надраскате.

• Когато разглобявате, уверете се, че уредът е изключен, ако искате да сглобите в обратен ред.

4. Сглобете новата дръжка в обратния ред на

разглобяването. Barosa_User-servicing-manual_26lang.indb 3 2020-12-16 7:16:31Български Смяна на уплътненията

Уверете се, че здраво сте поставили уплътнението. В противен случай студеният въздух от хладилника може да излезе. За премахване на уплътнението

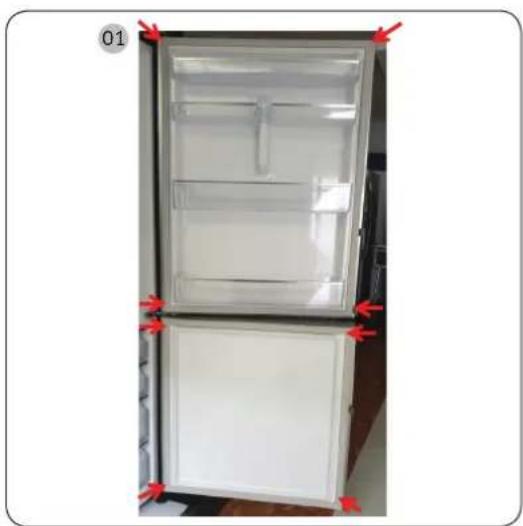

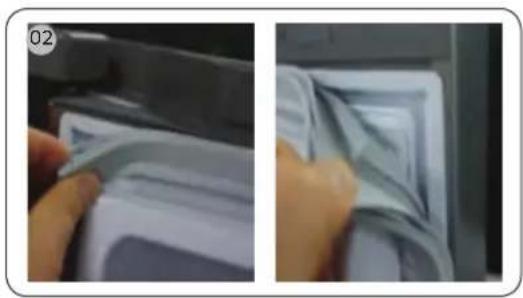

Отворете вратата и премахнете уплътнението от вратата.

За смяна на уплътнението Поставете ново уплътнение на вратата на хладилника. Уверете се, че няма разстояние между новото уплътнение и вратата. Barosa_User-servicing-manual_26lang.indb 4 2020-12-16 7:16:31Български Смяна на чекмеджета

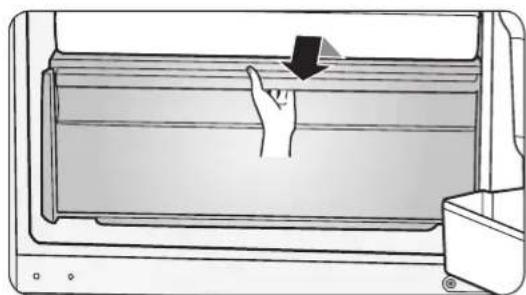

Проверете дали чекмеджето е вкарано правилно в релсата по време на поставянето. За премахване на чекмеджето Издърпайте шкафовете докрай, след това ги повдигнете леко, за да ги извадите.

• Ако шкафовете се заклещят във вратата, ги извадете, като ги повдигнете след сваляне на рафтовете. За повторно поставяне на чекмеджетата Повторното поставяне на чекмеджетата следва обратния ред на съответните стъпки на премахване. Смяна на панти За да смените пантите, трябва първо да свалите вратите.

• Когато сваляте вратите, бъдете особено внимателни, тъй като вратите са тежки.

• Преди да смените пантите, поставете мека подложка като картон на пода, за да предпазите вратата от надрасквания, когато я поставяте на земята.

• Тъй като с пантите трябва да се работи внимателно и да бъдат подменени от двама или повече души, препоръчваме ви да повикате професионално техническо обслужване.

• Ако свалите пантата, без да държите вратата, тя може да падне и да причини нараняване.

• Уверете се, че оста е здраво затегната на пантата.

• Проверете дали пантата е здраво закрепена към основната част на уреда.

• Проверете дали конекторите на проводниците са включени, както трябва.

• Внимавайте да не повредите проводниците, докато затягате горния капак. ПРЕДУПРЕЖДЕНИЕ

• Накланянето/разполагането на хладилника изисква минимум 2 души.

• Преди да обърнете вратите, изключете захранващия кабел. Barosa_User-servicing-manual_26lang.indb 5 2020-12-16 7:16:31Български Необходими инструменти (не са предоставени) Кръстата отвертка Плоска отвертка 11-мм гаечен ключ 10-мм тръбен ключ Шестостенен ключ (5 мм) Обръщане на вратата Горна панта

1. Свалете капачката на кабела, като

използвате плоска отвертка.

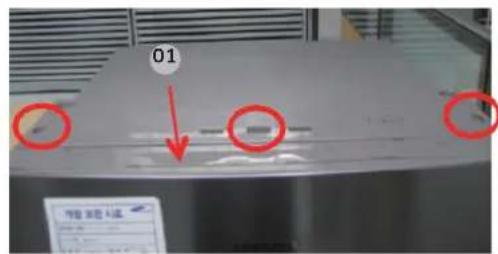

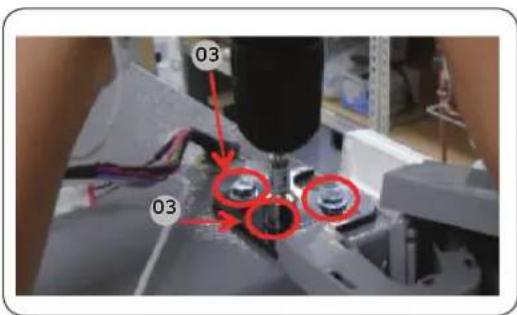

3. Свалете 3-те анкерни болта, които държат

пантата в горната част на хладилника с помощта на 10-милиметров гаечен ключ.

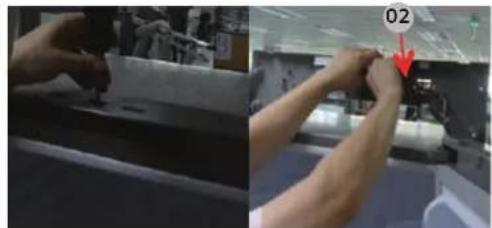

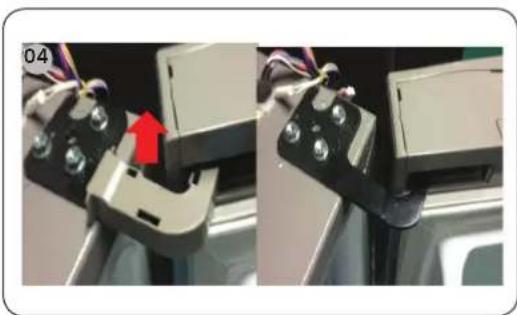

4. Извадете проводника на пантата на капака и

• Преди да извършите посоченото по- горе действие, непременно изключете захранващия кабел.

• Необходимо е участието на повече от 2 души. Средна панта

1. Монтирайте средната панта на вратата на

2. Поставете винта 1 ea на пантата с

• Преди да извършите посоченото по- горе действие, непременно изключете захранващия кабел.

• Необходимо е участието на повече от 2 души. Необходимо е да се подсигури човек, който да държи вратата, за да се предотврати падането ѝ. Barosa_User-servicing-manual_26lang.indb 7 2020-12-16 7:16:32Български Долна панта

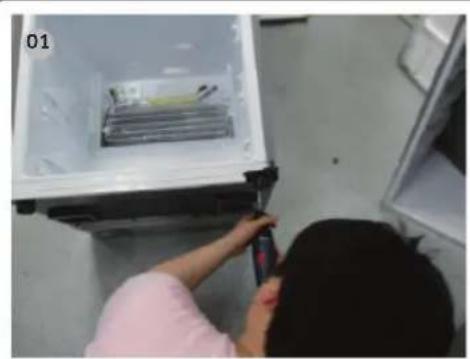

1. Поставяне на уреда (вижте снимката).

• Трябва да поставите подложка под уреда, за да предпазите гърба му от повреда.

• Необходимо е участието на повече от 2 души.

• Преди да извършите посоченото по- горе действие, непременно изключете захранващия кабел.

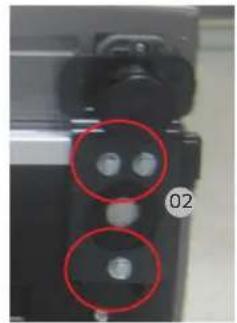

2. Свалете 3-те анкерни болта, които

придържат пантата, с 8-милиметров гаечен ключ или с (+) отвертка.

3. Сваляне на долната панта.

4. Сглобете отново в обрания ред на

разглобяването, след като поставите горната, средната и/или долната панта.

• Проверете дали конекторите на проводниците са включени, както трябва.

2. Извадете го шрафот на капачето
