RB34A6B2ECE - Congelador SAMSUNG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Congelador
Marca	Samsung
Modelo	RB34A6B2ECE
Altura (cm)	185
Anchura (cm)	59.5
Profundidad (cm)	65
Peso (kg)	65
Clase energética	A+
Volumen útil (L)	340
Tecnología de refrigeración	Aire frío ventilado (No Frost)
Alimentación	220-240 V, 50 Hz
Consumo anual (kWh/año)	260
Nivel sonoro (dB)	38
Piezas de repuesto disponibles	Manijas, juntas, cajones, bisagras
Reparabilidad	Piezas reemplazables por el usuario: manijas, juntas, cajones, bisagras
Funciones especiales	Inversión de puerta posible
Mantenimiento	Limpiar las juntas regularmente; descongelación manual si es necesario
Seguridad	Desconectar antes de intervenir; puerta pesada, necesidad de dos personas
Garantía	2 años (piezas y mano de obra)

Preguntas frecuentes - RB34A6B2ECE SAMSUNG

¿Cómo reemplazar la manija del congelador?

Utilice un destornillador de punta plana para quitar los tapones de los tornillos, luego un destornillador de estrella para desatornillar los tornillos. Retire la manija vieja y fije la nueva apretando firmemente los tornillos. Asegúrese de que no haya espacio entre la manija y la puerta.

¿Cómo reemplazar la junta de la puerta?

Abra la puerta y retire la junta vieja. Fije la junta nueva asegurándose de que no haya ningún espacio entre la junta y la puerta para evitar fugas de aire frío.

¿Cómo retirar un cajón del congelador?

Levante suavemente la parte delantera del cajón y deslícelo para sacarlo de los rieles. Para volver a colocarlo, siga el procedimiento inverso.

¿Cómo reemplazar una bisagra?

Desconecte el aparato y retire las puertas con cuidado (son pesadas). Use una llave de vaso de 8 mm para desatornillar las bisagras. Vuelva a montar siguiendo el orden inverso. Se recomienda llamar a un profesional.

¿Puedo invertir el sentido de apertura de la puerta?

Sí, el manual describe el procedimiento de inversión de puerta. Desconecte primero el aparato, retire los tapones de los tornillos y las bisagras, luego invierta las manijas y vuelva a montar las bisagras del otro lado. Requiere dos personas.

¿Dónde encontrar piezas de repuesto para este congelador?

Visite el sitio web samsung.com e ingrese el código del modelo (RB34A6B2ECE) para ver las piezas disponibles. Las piezas reemplazables por el usuario son las manijas, juntas, cajones y bisagras.

¿Qué herramientas se necesitan para las reparaciones?

Necesitará un destornillador de estrella, un destornillador de punta plana, una llave de 11 mm, una llave de vaso de 10 mm y 8 mm, y una llave de 10 mm. Use guantes de seguridad.

¿Cómo limpiar el congelador?

Desconecte el aparato y retire los alimentos. Limpie el interior con un paño suave y agua tibia jabonosa. No use productos abrasivos. Seque bien antes de volver a encender.

¿Qué hacer si la puerta no cierra correctamente?

Verifique que la junta esté correctamente instalada y sin espacio. Asegúrese de que los alimentos no bloqueen el cierre. Si la junta está desgastada, reemplácela.

¿Cómo descongelar el congelador?

Desconecte el aparato y retire los alimentos. Deje la puerta abierta para que el hielo se derrita. No raspe el hielo con objetos afilados. Limpie y seque antes de volver a encender.

MANUAL DE USUARIO RB34A6B2ECE SAMSUNG

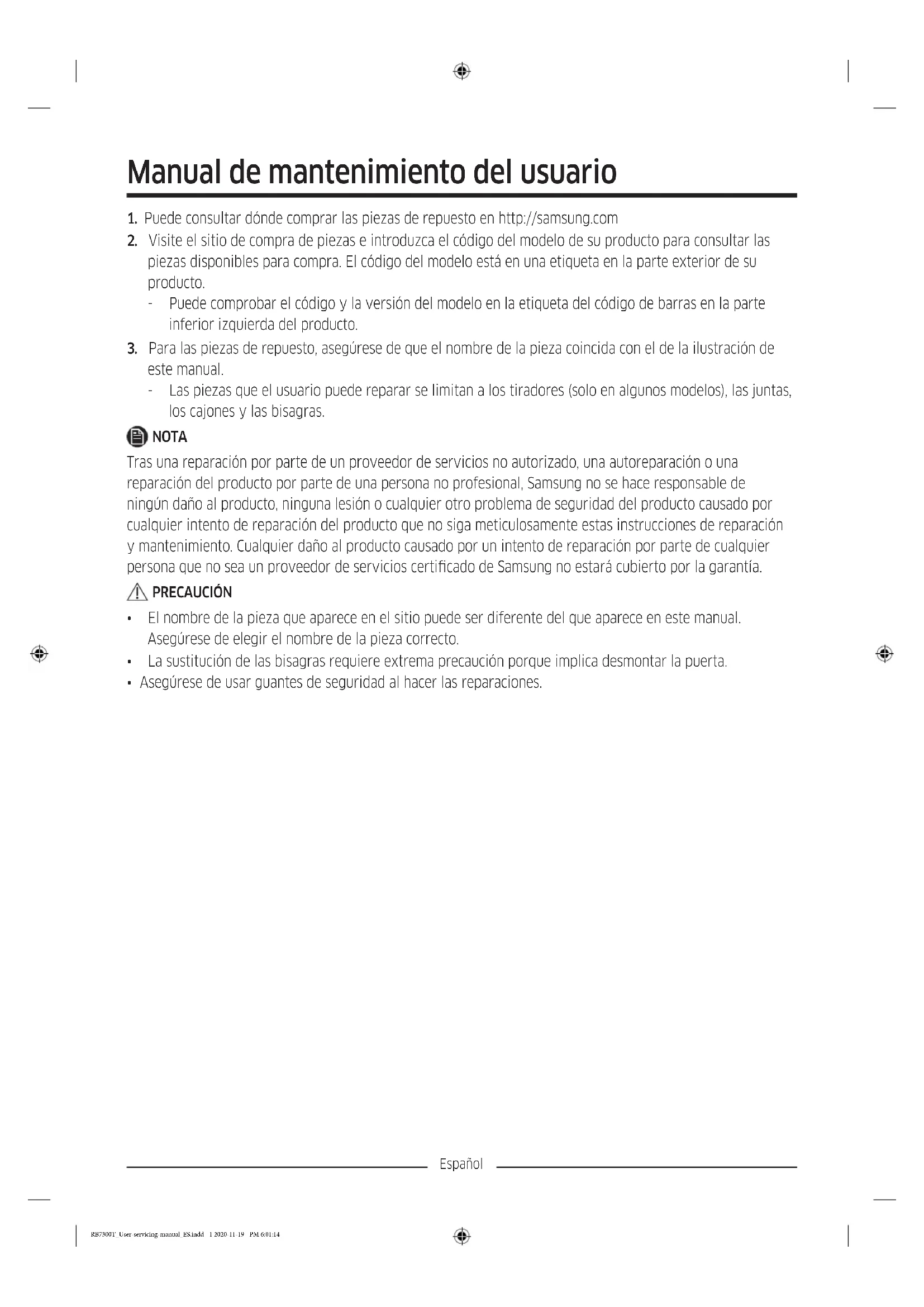

Manual de mantenimiento del usuario

1. Puede consultar dónde comprar las piezas de repuesto en http://samsung.com
2. Visite el sitio de compra de piezas e introduzca el código del modelo de su producto para consultar las piezas disponibles para compra. El código del modelo está en una etiqueta en la parte exterior de su producto.
3. Puede comprobar el código y la versión del modelo en la etiqueta del código de barras en la parte inferior izquierda del producto.
4. Para las piezas de repuesto, asegúrese de que el nombre de la pieza coincida con el de la ilustración de este manual.
5. Las piezas que el usuario puede reparar se limitan a los tiradores (solo en algunos modelos), las juntas, los cajones y las bisagras.

NOTA

Tras una reparación por parte de un proveedor de servicios no autorizado, una autoreparación o una reparación del producto por parte de una persona no profesional, Samsung no se hace responsable de ningún daño al producto, ninguna lesión o cualquier otro problema de seguridad del producto causado por cualquier intento de reparación del producto que no siga meticulosamente estas instrucciones de reparación y mantenimiento. Cualquier daño al producto causado por un intento de reparación por parte de cualquier persona que no sea un proveedor de servicios certificado de Samsung no estará cubierto por la garantía.

PRECAUCIÓN

• El nombre de la pieza que aparece en el sitio puede ser diferente del que aparece en este manual. Asegúrese de elegir el nombre de la pieza correcto.
• La sustitución de las bisagras requiere extrema precaución porque implica desmontar la puerta.
• Asegúrese de usar guantes de seguridad al hacer las reparaciones.

Español

La imagen real y las piezas proporcionadas con el frigorífico pueden variar en función del modelo y del país.

01 Bisagra superior 02 Junta
03 Cajón 04 Tiradores (solo modelos aplicables)
05 Bisagra central 06 Etiqueta de código de barras
07 Bisagra inferior

Español

Sustitución del tirador

El nombre del modelo presenta el siguiente aspecto: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

Lo que sustituye a los asteriscos puede ser diferente dependiendo del modelo.

Los asteriscos en el código del modelo indican una variante de este y pueden sustituir (0-9) o (A-Z) en el código del modelo.

PRECAUCIÓN

• Al sustituir el tirador de la puerta, tenga cuidado de no rayar la parte frontal de la puerta.
• Presione firmemente los tiradores en los soportes. Asegúrese de que no hay holguras entre los soportes y la puerta.
• Apriete bien los tornillos al fijar el tirador.
• Compruebe que el tirador está firmemente sujeto antes de usar el producto.

Herramientas necesarias (no suministradas)

Desmontaje de los tiradores

NOTA

Este procedimiento se aplica tanto al compartimento del frigorífico como al del congelador.

1. Utilice un destornillador de punta plana para quitar las tapas de los tornillos.

2. Después de retirar el tirador, coloque las tapas de los tornillos de nuevo en sus orificios.

3. Utilice un destornillador Phillips para quitar los tornillos y desmontar el tirador.

NOTA

Use estos tornillos para apretar el tirador en el lado opuesto.

1. Monte el nuevo tirador en el orden inverso al de desmontaje.

Español

Sustitución de la junta

PRECAUCIÓN

Asegúrese de que la junta queda firmemente colocada. De lo contrario, el aire frío del frigorífico puede filtrarse.

Retirar la junta

Abra la puerta y retire la junta de la puerta.

Sustituir la junta

Ponga una junta nueva en la puerta del frigorífico. Asegúrese de que no hay holguras entre la nueva junta y la puerta.

Sustitución del cajón

PRECAUCIÓN

Compruebe que el cajón queda insertado correctamente en el riel durante el montaje.

Retirar el cajón

Levante suavemente la parte frontal del cajón y deslícelo hacia afuera.

Volver a colocar los cajones

La colocación de los cajones sigue el orden inverso al de sus respectivos pasos de extracción.

Español

Sustitución de la bisagra

Para sustituir las bisagras debe quitar primero las puertas.

PRECAUCIÓN

• Al retirar las puertas, tenga mucha precaución porque son pesadas.
• Antes de sustituir las bisagras, ponga un elemento blando, como un cartón, en el suelo para evitar arañazos en la puerta cuando la pose.
• Como las bisagras deben manipularse con cuidado y ser sustituidas por dos o más personas, le recomendamos que llame al servicio técnico profesional.
• Si retira la bisagra sin sujetar la puerta, esta puede caer y causar lesiones.
• Asegúrese de que el eje está firmemente sujeto a la bisagra.
• Compruebe que la bisagra está firmemente sujeta a la carcasa.
• Asegúrese de que los conectores del cable están conectados correctamente.
• Cuando retire la cubierta superior tenga cuidado de no dañar los cables.

ADVERTENCIA

• Para inclinar o colocar el frigorífico son necesarias como mínimo 2 personas.
• Desenchufe el cable de alimentación antes de invertir las puertas.

Herramientas necesarias (no suministradas)

Destornillador Phillips Destornillador de punta plana Llave de 11 mm

Llave de tubo de 10 mm Llave de tubo de 8 mm Llave de 10 mm

Español

Inversión de la puerta

NOTA

Para los modelos con tiradores, invierta primero los tiradores. (Para obtener más información, consulte la sección «Sustitución del tirador (para modelos con tiradores de barras)».)

1. Con la puerta del frigorífico cerrada, utilice un destornillador Phillips para quitar los tornillos que sujetan la cubierta superior (A).

2. Con cuidado levante la cubierta superior (A) y colóquela sobre el frigorífico.

- Tenga cuidado al levantar la cubierta superior (A). Hay un cable conectado por debajo de la misma.

1. Retire el cabe y el cable del conector que se encuentra por debajo de la cubierta superior.

- Este paso puede que no se aplique a algunos modelos.

PRECAUCIÓN

No tire de los conectores con demasiada fuerza.

- Este paso puede que no se aplique a algunos modelos.

Español

1. Utilice una llave tubo (8 mm) para retirar los tornillos que sujetan la bisagra superior (A).

PRECAUCIÓN

Para impedir que la puerta del frigorífico se caiga, asegúrese de sujetarla bien cuando retire los tornillos.

1. Abra la puerta del frigorífico y después levante la puerta para separarla de la bisagra central. Guarde la puerta en un lugar seguro.

PRECAUCIÓN

La puerta pesa mucho. Tenga cuidado cuando la retire para evitar daños o lesiones.

1. Abra la puerta del congelador, después utilice una llave tubo (8 mm) para retirar los tornillos que sujetan la bisagra inferior (A).

Español

1. Con la puerta del congelador apoyada sobre la bisagra inferior (A), tire lentamente de la bisagra inferior (A) para retirarla del soporte inferior del frigorífico. Una vez retirada la bisagra inferior (A) del soporte, retírela de la puerta del congelador, y después empuje la puerta del congelador hacia abajo para retirarla de la bisagra central (B).

PRECAUCIÓN

Para impedir que la puerta del congelador se caiga, asegúrese de sujetarla bien hasta que esté completamente separada de la bisagra central (B).

1. Utilice un destornillador Phillips y una llave tubo (10 mm) para retirar los tornillos que sujetan la bisagra central (A).

2. Vuelva a montar en el orden inverso al de desmontaje después de sustituir la bisagra superior, central o inferior.

PRECAUCIÓN

• Asegúrese de que los conectores del cable están conectados correctamente.
• Cuando fije la cubierta superior, tenga cuidado de no dañar los cables

Español
