RB34A6B2ECE - Pakastin SAMSUNG - Ilmainen käyttöohje ja opas

Tuotetyyppi	Pakastin
Merkki	Samsung
Malli	RB34A6B2ECE
Korkeus (cm)	185
Leveys (cm)	59.5
Syvyys (cm)	65
Paino (kg)	65
Energialuokka	A+
Käyttötilavuus (L)	340
Jäähdytysteknologia	Kylmäilmakierto (No Frost)
Virtalähde	220-240 V, 50 Hz
Vuosikulutus (kWh/vuosi)	260
Melutaso (dB)	38
Varaosat saatavilla	Kahvat, tiivisteet, laatikot, saranat
Korjattavuus	Käyttäjän vaihdettavat osat: kahvat, tiivisteet, laatikot, saranat
Erikoistoiminnot	Oven kätisyyden vaihto mahdollista
Huolto	Puhdista tiivisteet säännöllisesti; manuaalinen sulatus tarvittaessa
Turvallisuus	Irrota pistoke ennen toimenpiteitä; ovi on raskas, vaatii kaksi henkilöä
Takuu	2 vuotta (osat ja työ)

Usein kysytyt kysymykset - RB34A6B2ECE SAMSUNG

Miten pakastimen kahva vaihdetaan?

Käytä litteäpäistä ruuvimeisseliä ruuvinsuojien poistamiseen ja ristipääruuvimeisseliä ruuvien irrottamiseen. Poista vanha kahva ja kiinnitä uusi kiristämällä ruuvit tiukasti. Varmista, ettei kahvan ja oven välillä ole rakoa.

Miten oven tiiviste vaihdetaan?

Avaa ovi ja poista vanha tiiviste. Kiinnitä uusi tiiviste varmistaen, ettei tiivisteen ja oven välillä ole rakoja kylmän ilman vuotojen estämiseksi.

Miten pakastimen laatikko poistetaan?

Nosta laatikon etuosaa varovasti ja liu'uta se pois kiskoilta. Aseta takaisin noudattamalla päinvastaista menettelyä.

Miten sarana vaihdetaan?

Irrota laite verkosta ja poista ovet varovasti (ne ovat raskaita). Käytä 8 mm hylsyavainta saranoiden irrottamiseen. Kokoa päinvastaisessa järjestyksessä. Suositellaan ammattilaisen käyttöä.

Voinko vaihtaa oven avautumissuunnan?

Kyllä, käyttöohjeessa kuvataan oven kätisyyden vaihto. Irrota ensin laite verkosta, poista ruuvinsuojat ja saranat, vaihda kahvat toiselle puolelle ja asenna saranat uudelleen toiselle puolelle. Vaatii kaksi henkilöä.

Mistä löydän varaosia tälle pakastimelle?

Käy verkkosivustolla samsung.com ja syötä mallikoodi (RB34A6B2ECE) nähdäksesi saatavilla olevat osat. Käyttäjän vaihdettavat osat ovat kahvat, tiivisteet, laatikot ja saranat.

Mitä työkaluja tarvitaan korjauksiin?

Tarvitset ristipääruuvimeisselin, litteäpäisen ruuvimeisselin, 11 mm avaimen, 10 mm ja 8 mm hylsyavaimet sekä 10 mm avaimen. Käytä suojakäsineitä.

Miten pakastin puhdistetaan?

Irrota laite verkosta ja poista elintarvikkeet. Puhdista sisäpuoli pehmeällä liinalla ja haalealla saippuavedellä. Älä käytä hankaavia puhdistusaineita. Kuivaa huolellisesti ennen uudelleen käynnistämistä.

Mitä tehdä, jos ovi ei sulkeudu kunnolla?

Tarkista, että tiiviste on asennettu oikein eikä siinä ole rakoja. Varmista, etteivät elintarvikkeet estä sulkeutumista. Jos tiiviste on kulunut, vaihda se.

Miten pakastin sulatetaan?

Irrota laite verkosta ja poista elintarvikkeet. Jätä ovi auki, jotta jää sulaa. Älä raaputa jäätä terävillä esineillä. Puhdista ja kuivaa ennen uudelleen käynnistämistä.

KÄYTTÖOHJE RB34A6B2ECE SAMSUNG

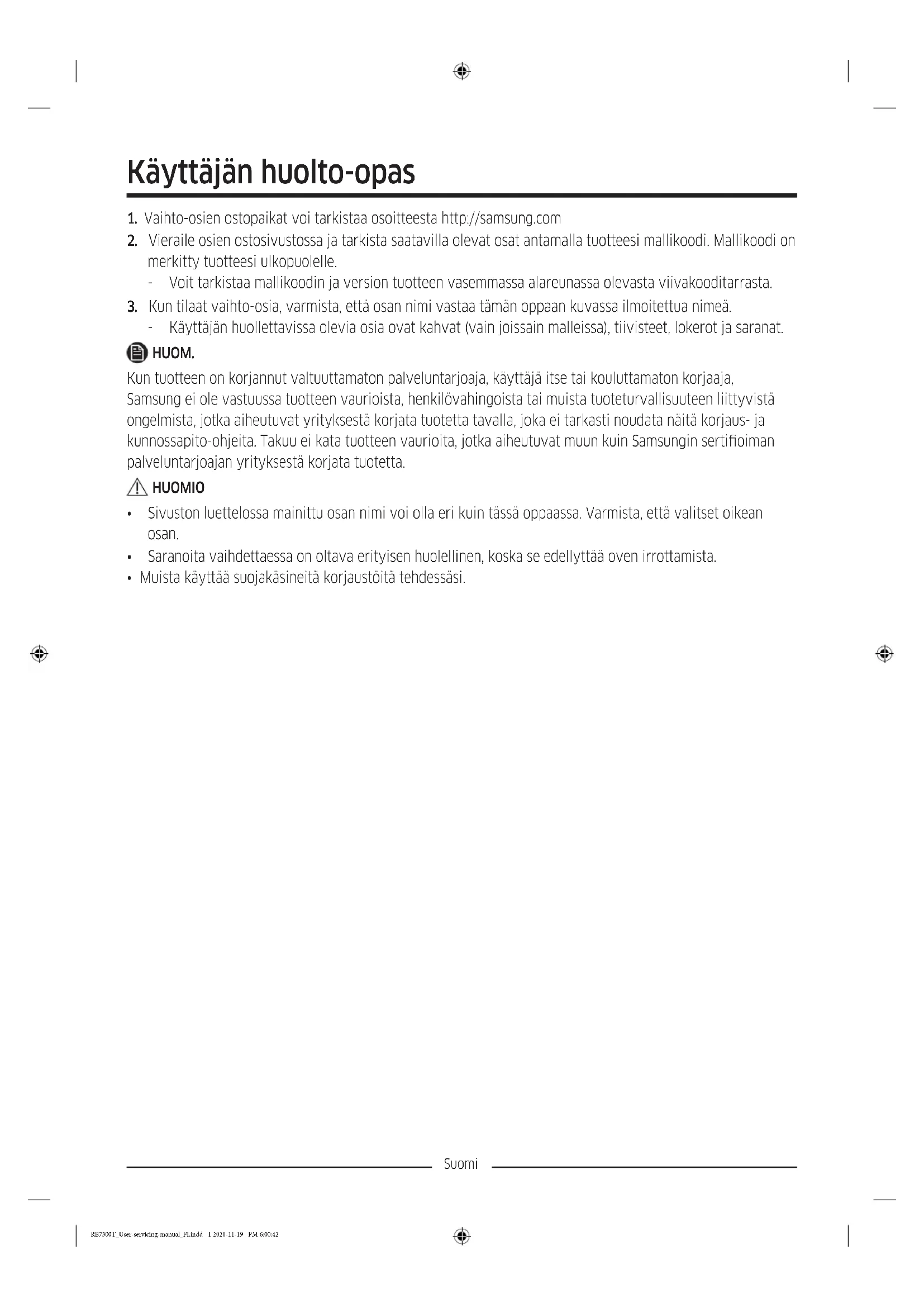

Käyttäjän huolto-opas

1. Vaihto-osien ostopaikat voi tarkistaa osoitteesta http://samsung.com
2. Vieraile osien ostosivustossa ja tarkista saatavilla olevat osat antamalla tuotteesi mallikoodi. Mallikoodi on merkitty tuotteesi ulkopuolelle.
3. Voit tarkistaa mallikoodin ja version tuotteen vasemmassa alareunassa olevasta viivakooditarrasta.
4. Kun tilaat vaihto-osia, varmista, että osan nimi vastaa tämän oppaan kuvassa ilmoitettua nimeä.
5. Käyttäjän huollettavissa olevia osia ovat kahvat (vain joissain malleissa), tiivisteet, lokerot ja saranat.

HUOM.

Kun tuotteen on korjannut valtuuttamaton palveluntarjoaja, käyttäjä itse tai kouluttamaton korjaaja, Samsung ei ole vastuussa tuotteen vaurioista, henkilövahingoista tai muista tuoteturvallisuuteen liittyvistä ongelmista, jotka aiheutuvat yrityksestä korjata tuotetta tavalla, joka ei tarkasti noudata näitä korjaus- ja kunnossapito-ohjeita. Takuu ei kata tuotteen vaurioita, jotka aiheutuvat muun kuin Samsungin sertifioiman palveluntarjoajan yrityksestä korjata tuotetta.

HUOMIO

• Sivuston luettelossa mainittu osan nimi voi olla eri kuin tässä oppaassa. Varmista, että valitset oikean osan.
• Saranoita vaihdettaessa on oltava erityisen huolellinen, koska se edellyttää oven irrottamista.
• Muista käyttää suojakäsineitä korjaustöitä tehdessäsi.

Suomi

Jääkaapin mukana toimitetut osat saattavat mallista tai käyttömaasta riippuen olla erilaisia kuin kuvassa.

01 Yläsarana 02 Tiiviste
03 Lokero 04 Kahvat (vain soveltuvissa malleissa)
05 Keskisarana 06 Viivakooditarra
07 Alasarana

Suomi

Kahvan vaihto

Mallinimi on seuraavaa muotoa: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

Asteriskien tilalla olevat merkit vaihtelevat malleittain.

Mallikoodin asteriskien tilalla voi olla numeroita (0–9) tai kirjaimia (A-Z), ja ne ilmoittavat tarkan mallin.

HUOMIO

• Kun vaihdat oven kahvaa, varo naarmuttamasta oven etupuolta.
• Paina kahvat tiiviisti kiinni tukiinsa. Varmista, että tukien ja oven väliin ei jää rakoa.
• Kiristä ruuvit tiukasti, kun kiinnität kahvaa.
• Varmista kahvan tiukkuus, ennen kuin käytät tuotetta.

Tarvittavat työkalut (eivät sisälly toimitukseen)

Ristipääruuvimeisseli Litteäpäinen
ruuvimeisseli

Kahvojen irrottaminen

HUOM.

Ohjeet koskevat sekä jääkaappi- että pakastinpuolta.

1. Irrota ruuvien suojukset litteäpäisellä ruuvimeisselillä.

2. Kun kahva on irrotettu, kiinnitä ruuvien suojukset takaisin paikoilleen ruuvinkoloihin.

3. Irrota ruuvit ristipääruuvimeisselillä ja irrota kahva.

HUOM.

Kiinnitä kahva ruuvien avulla vastakkaiselle puolelle.

1. Asenna uusi kahva noudattamalla irrotusohjeita päinvastaisessa järjestyksessä.

Suomi

Tiivisteen vaihto

HUOMIO

Kiinnitä tiiviste tiukasti. Muuten jääkaapin kylmä ilma voi vuotaa.

Tiivisteen irrottaminen

Avaa ovi ja irrota tiiviste ovesta.

Tiivisteen asettaminen paikalleen

Kiinnitä uusi tiiviste jääkaapin oveen. Varmista, että uuden tiivisteen ja oven väliin ei jää rakoa.

Lokeron vaihto

HUOMIO

Aseta lokero huolellisesti kiskoille kokoamisen aikana.

Lokeron poistaminen

Nosta lokeron etuosaa varovasti ja liu'uta se ulos.

Lokeron asettaminen paikalleen

Lokerot asetetaan paikalleen suorittamalla poistovaiheet päinvastaisessa järjestyksessä.

Suomi

Saranan vaihto

Ovet on irrotettava ennen saranoiden vaihtamista.

HUOMIO

• Ole erityisen varovainen irrottaessasi ovia, koska ne ovat painavia.
• Ennen kuin aloitat saranoiden vaihdon, aseta lattialle pahvi tai muu pehmeä alusta, joka suojaa ovea naarmuilta, kun se lasketaan lattialle.
• Saranoita on käsiteltävä varovasti ja niiden vaihtoon tarvitaan ainakin kaksi henkeä, joten suosittelemme kutsumaan työhön koulutetun huoltopalvelun.
• Jos et kannattele ovea saranaa irrottaessasi, ovi saattaa pudota ja aiheuttaa vammoja.
  • Varmista, että tappi on kiristetty saranaan tiukasti.
  • Tarkista, että sarana on tiukasti kiinni kaapissa.
• Varmista, että johtoliittimet on liitetty oikein.
• Varo vaurioittamasta johtoja, kun kiinnität yläsuojusta.

VAROITUS

• Jääkaapin kallistaminen/asettaminen vaatii vähintään 2 henkilöä.
• Irrota virtajohto ennen kätisyyden vaihtamista.

Tarvittavat työkalut (eivät sisälly toimitukseen)

Ristipääruuvimeisseli Litteäpäinen ruuvimeisseli 11 mm ruuviavain

10 mm hylsyavain 8 mm hylsyavain 10 mm ruuviavain

Suomi

Oven kätisyyden vaihtaminen

HUOM.

Malleissa, joissa on kahvat, vaihda kahvan puoli ensin. (Saat lisätietoja osiosta Kahvan vaihto (tankokahvalla varustetut mallit).)

1. Jääkaapin oven ollessa suljettuna irrota yläsuojuksen (A) kiinnitysruuvi ristipääruuvitaltalla.

2. Nosta yläsuojus (A) varovasti pois ja aseta se jääkaapin päälle.

- Ole varovainen, kun nostat yläsuojusta (A). Sen alle on kytketty johto.

1. Irrota yläsuojuksen alle pidikkeeseen sijoitettu johto ja johdinliitin.

- Tämä vaihe ei ehkä koske joitakin malleja.

HUOMIO

Älä vedä liittimiä liian kovaa.

1. Irrota johtoliitin (A).

- Tämä vaihe ei ehkä koske joitakin malleja.

Suomi

1. Käytä yläsaranan (A) kiinnitysruuvien irrottamiseen hylsyavainta (8 mm).

HUOMIO

Pidä jääkaapin ovesta kunnolla kiinni ruuveja irrottaessasi, jotta ovi ei putoaisi.

1. Avaa jääkaapin ovi ja nosta sitten ovea irrottaaksesi sen keskisaranasta. Pidä ovi tallessa.

HUOMIO

Ovi on painava. Ole varovainen ovea poistettaessa vaurioiden ja vammojen välttämiseksi.

1. Avaa pakastimen ovi ja irrota sitten alasaranan (A) kiinnitysruuvit hylsyavaimella (8 mm).

Suomi

1. Pakastimen oven levätessä alasaranan (A) varassa vedä hitaasti alasaranaa (A) irrottaaksesi sen jääkaapin alaosan pidikkeestä. Kun alasarana (A) on irrotettu pidikkeestä, irrota se pakastimen ovesta ja vedä pakastimen ovea alaspäin irrottaaksesi sen keskisaranasta (B).

HUOMIO

Pidä pakastimen ovesta tiukasti kiinni irrottaessasi keskisaranaa (B), jotta se ei putoa.

1. Käytä keskisaranan (A) kiinnitysruuvien irrottamiseen ristipääruuvitaltaa ja hylsyavainta (10 mm).

2. Kun olet vaihtanut ylä-, keski- ja/tai alasaranan, kokoa osat purkuohjeiden mukaan mutta päinvastaisessa järjestyksessä.

HUOMIO

• Varmista, että johtoliittimet on liitetty oikein.
• Varo vaurioittamasta johtoja, kun kiinnität yläsuojusta.

Suomi
