RB34A6B2ECE - Congelador SAMSUNG - Manual de utilização gratuito

Tipo de produto	Congelador
Marca	Samsung
Modelo	RB34A6B2ECE
Altura (cm)	185
Largura (cm)	59.5
Profundidade (cm)	65
Peso (kg)	65
Classe energética	A+
Volume útil (L)	340
Tecnologia de refrigeração	Ar frio ventilado (No Frost)
Alimentação	220-240 V, 50 Hz
Consumo anual (kWh/ano)	260
Nível de ruído (dB)	38
Peças de reposição disponíveis	Maçanetas, vedantes, gavetas, dobradiças
Reparabilidade	Peças substituíveis pelo utilizador: maçanetas, vedantes, gavetas, dobradiças
Funções especiais	Inversão de porta possível
Manutenção	Limpar os vedantes regularmente; descongelamento manual se necessário
Segurança	Desligar antes de intervir; porta pesada, necessidade de duas pessoas
Garantia	2 anos (peças e mão de obra)

Perguntas frequentes - RB34A6B2ECE SAMSUNG

Como substituir a maçaneta do congelador?

Use uma chave de fenda de cabeça chata para remover as tampas dos parafusos, depois uma chave de fenda Phillips para desapertar os parafusos. Remova a maçaneta antiga e fixe a nova apertando bem os parafusos. Certifique-se de que não há espaço entre a maçaneta e a porta.

Como substituir o vedante da porta?

Abra a porta e remova o vedante antigo. Fixe o novo vedante certificando-se de que não há espaços entre o vedante e a porta para evitar fugas de ar frio.

Como remover uma gaveta do congelador?

Levante suavemente a parte da frente da gaveta e deslize-a para removê-la dos trilhos. Para recolocá-la, siga o procedimento inverso.

Como substituir uma dobradiça?

Desligue o aparelho e remova as portas com cuidado (são pesadas). Use uma chave de caixa de 8 mm para desapertar as dobradiças. Remonte seguindo a ordem inversa. Recomenda-se chamar um profissional.

Posso inverter o sentido de abertura da porta?

Sim, o manual descreve o procedimento de inversão da porta. Primeiro desligue o aparelho, remova as tampas dos parafusos e as dobradiças, depois inverta as maçanetas e remonte as dobradiças do outro lado. Requer duas pessoas.

Onde encontrar peças de reposição para este congelador?

Visite o site samsung.com e insira o código do modelo (RB34A6B2ECE) para ver as peças disponíveis. As peças substituíveis pelo utilizador são maçanetas, vedantes, gavetas e dobradiças.

Quais ferramentas são necessárias para as reparações?

Vai precisar de uma chave de fenda Phillips, uma chave de fenda de cabeça chata, uma chave de 11 mm, uma chave de caixa de 10 mm e 8 mm, e uma chave de 10 mm. Use luvas de segurança.

Como limpar o congelador?

Desligue o aparelho e remova os alimentos. Limpe o interior com um pano macio e água morna com sabão. Não use produtos abrasivos. Seque cuidadosamente antes de religar.

O que fazer se a porta não fechar corretamente?

Verifique se o vedante está corretamente instalado e sem espaços. Certifique-se de que os alimentos não bloqueiam o fecho. Se o vedante estiver gasto, substitua-o.

Como descongelar o congelador?

Desligue o aparelho e remova os alimentos. Deixe a porta aberta para que o gelo derreta. Não raspe o gelo com objetos cortantes. Limpe e seque antes de religar.

MANUAL DE UTILIZADOR RB34A6B2ECE SAMSUNG

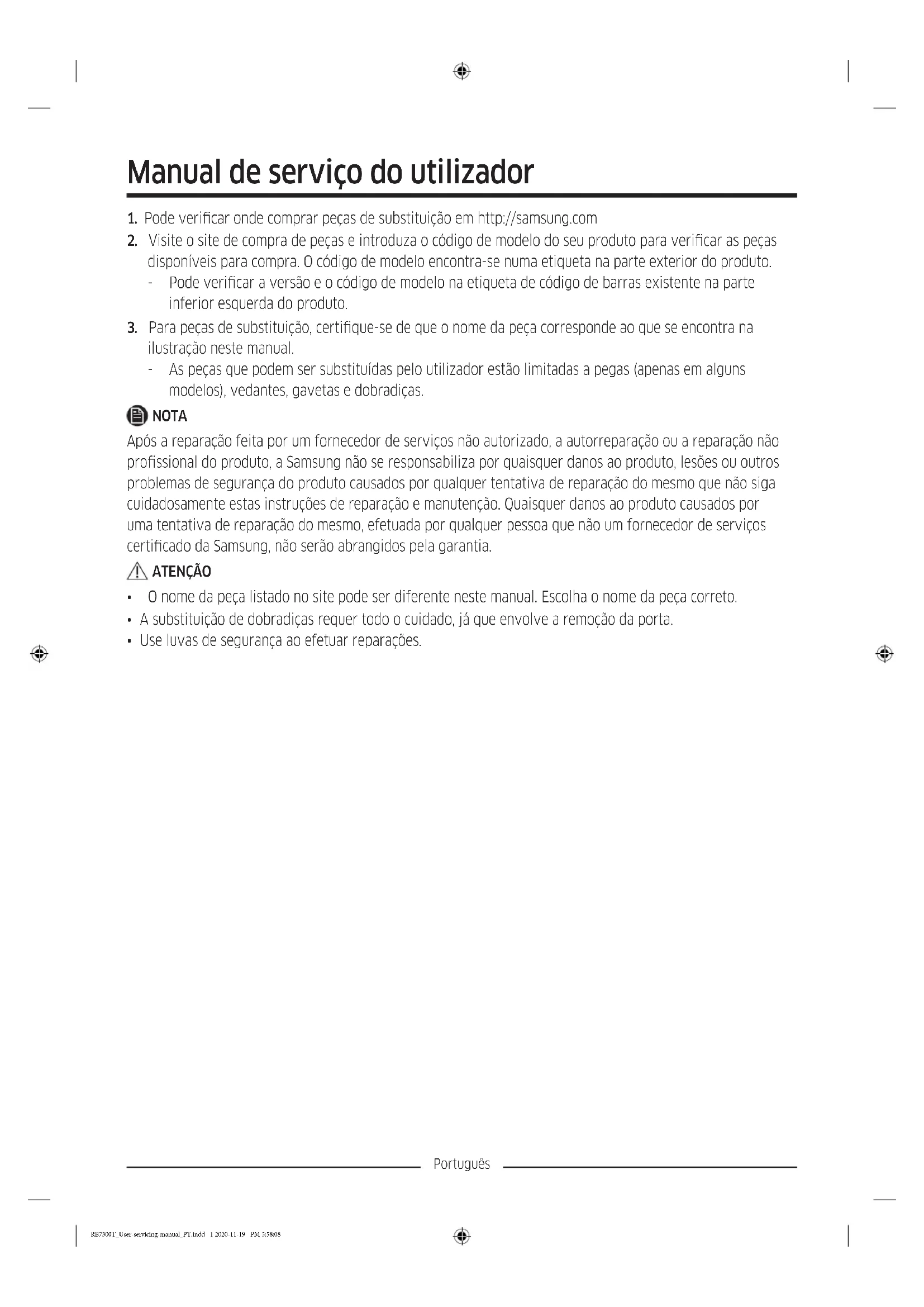

Manual de serviço do utilizador

1. Pode verificar onde comprar peças de substituição em http://samsung.com
2. Visite o site de compra de peças e introduza o código de modelo do seu produto para verificar as peças disponíveis para compra. O código de modelo encontra-se numa etiqueta na parte exterior do produto.
3. Pode verificar a versão e o código de modelo na etiqueta de código de barras existente na parte inferior esquerda do produto.
4. Para peças de substituição, certifique-se de que o nome da peça corresponde ao que se encontra na ilustração neste manual.
5. As peças que podem ser substituídas pelo utilizador estão limitadas a pegas (apenas em alguns modelos), vedantes, gavetas e dobradiças.

NOTA

Após a reparação feita por um fornecedor de serviços não autorizado, a autorreparação ou a reparação não profissional do produto, a Samsung não se responsabiliza por quaisquer danos ao produto, lesões ou outros problemas de segurança do produto causados por qualquer tentativa de reparação do mesmo que não siga cuidadosamente estas instruções de reparação e manutenção. Quaisquer danos ao produto causados por uma tentativa de reparação do mesmo, efetuada por qualquer pessoa que não um fornecedor de serviços certificado da Samsung, não serão abrangidos pela garantia.

ATENÇÃO

• O nome da peça listado no site pode ser diferente neste manual. Escolha o nome da peça correto.
• A substituição de dobradiças requer todo o cuidado, já que envolve a remoção da porta.
• Use luvas de segurança ao efetuar reparações.

Português

Esta imagem pode diferir das peças do frigorífico fornecidas consoante o modelo e o país.

01 Dobradiça superior 02 Vedante
03 Gaveta 04 Pegas (apenas em modelos aplicáveis)
05 Dobradiça central 06 Etiqueta de código de barras
07 Dobradiça inferior

Português

Substituição da pega

O nome do modelo tem o seguinte formato: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

O que substitui os asteriscos pode diferir, dependendo do modelo.

Os asteriscos no código de modelo indicam um modelo variante e podem substituir (0-9) ou (A-Z) no código de modelo.

ATENÇÃO

• Ao substituir a pega da porta, tenha cuidado para não riscar a parte da frente da porta.
• Pressione firmemente as pegas nos suportes. Certifique-se de que não existe folga entre os suportes e a porta.
• Aperte firmemente os parafusos ao fixar a pega.
• Verifique se a pega está firmemente fixa antes de utilizar o produto.

Ferramentas necessárias (não fornecidas)

Este procedimento aplica-se aos compartimentos do frigorífico e congelador.

1. Utilize uma chave de fendas para retirar as tampas dos parafusos.

- Após soltar a pega, fixe as tampas dos parafusos novamente nos respetivos orifícios.

1. Utilize uma chave Phillips para retirar os parafusos e solte a pega.

NOTA

Utilize estes parafusos para apertar a pega no lado oposto.

1. Instale a nova pega repetindo o processo de desmontagem pela ordem inversa.

Português

Substituição do vedante

ATENÇÃO

Fixe o vedante firmemente. Se não o fizer, poderá haver uma fuga de ar frio do frigorífico.

Remoção do vedante

Abra a porta e remova o vedante da porta.

Substituição do vedante

Anexe um novo vedante à porta do frigorífico. Certifique-se de que não existe folga entre o novo suporte e a porta.

Substituição da gaveta

ATENÇÃO

Durante a montagem, verifique se a gaveta está corretamente inserida na guia.

Remoção da gaveta

Levante cuidadosamente a parte da frente da gaveta e faça-a deslizar para fora.

Reinstalação das gavetas

A reinstalação das gavetas segue a ordem inversa dos passos de remoção.

Português

Substituição das dobradiças

Para substituir as dobradiças, tem de remover as portas primeiro.

ATENÇÃO

• Ao remover as portas, tenha todo o cuidado porque as portas são pesadas.
• Antes de substituir as dobradiças, coloque um material protetor no chão, tal como um cartão, para impedir riscos na porta quando a pousar no chão.
• Como as dobradiças têm de ser manuseadas com cuidado e substituídas por duas ou mais pessoas, é recomendado contactar o serviço técnico profissional.
• Se remover a dobradiça sem segurar na porta, esta pode cair e provocar ferimentos.
• Certifique-se de que o eixo está firmemente fixo na dobradiça.
• Verifique se a dobradiça está firmemente fixa na estrutura principal.
• Certifique-se de que os conectores dos fios estão devidamente ligados.
• Tenha cuidado para não danificar os fios ao fixar a tampa superior.

AVISO

• Inclinar/deitar o frigorífico requer, no mínimo, 2 pessoas.
• Desligue o cabo de alimentação antes de inverter as portas.

Ferramentas necessárias (não fornecidas)

Chave Phillips Chave de fendas Chave de porcas de 11 mm

Chave de caixa de 10 mm Chave de caixa de 8 mm Chave de porcas de 10 mm

Português

Inversão da porta

NOTA

Para os modelos com pegas, inverta as pegas primeiro. (Para obter informações detalhadas, consulte a secção "Substituição da pega (para modelos com pegas em barra)".)

1. Com a porta do frigorífico fechada, utilize uma chave Phillips para retirar os parafusos que fixam a tampa superior (A).

2. Levante cuidadosamente a tampa superior (A) e coloque-a na parte superior do frigorífico.

- Tenha cuidado ao levantar a tampa superior (A). Existe um fio ligado debaixo da mesma.

1. Retire este fio e o conector localizados no suporte sob a tampa superior.

- Este passo poderá não ser aplicável a alguns modelos.

ATENÇÃO

Não puxe os conectores com demasiada força.

1. Desligue o conector dos fios (A).

- Este passo poderá não ser aplicável a alguns modelos.

Português

1. Utilize uma chave de caixa (8 mm) para remover os parafusos que fixam a dobradiça superior (A).

ATENÇÃO

Para evitar a queda da porta do frigorífico, segure-a com firmeza quando retirar os parafusos.

1. Abra a porta do frigorífico e, em seguida, levante a porta para a remover da dobradiça central. Guarde a porta num local seguro.

ATENÇÃO

A porta é pesada. Tenha cuidado ao retirar a porta, para evitar danos ou ferimentos.

1. Abra a porta do congelador e utilize uma chave de caixa (8 mm) para remover os parafusos que fixam a dobradiça inferior (A).

Português

1. Com a porta do congelador assente na dobradiça inferior (A), puxe lentamente a dobradiça inferior (A) para a remover do suporte na parte inferior do frigorífico. Quando a dobradiça inferior (A) tiver sido removida do suporte, remova-a da porta do congelador e, em seguida, puxe a porta do congelador para baixo para a remover da dobradiça central (B).

ATENÇÃO

Para evitar a queda da porta do congelador, segure-a com firmeza até a retirar em segurança da dobradiça central (B).

1. Utilize uma chave Phillips e uma chave de caixa (10 mm) para remover os parafusos que fixam a dobradiça central (A).

2. Siga a ordem oposta à desmontagem para voltar a montar após substituir as dobradiças superior, central e/ou inferior.

ATENÇÃO

- Certifique-se de que os conectores dos fios estão devidamente ligados.

- Tenha cuidado para não danificar os fios ao fixar a tampa superior

Português
